Как собрать автомат 7,62 — подробное руководство по разборке и сборке

В ходе боевых действий или во время учений может возникнуть ситуация, когда автомат начинает заедать или требует очистки. Для оперативного устранения таких неполадок боец должен быть хорошо знаком с структурой и процессом сборки и разборки автомата АК-74.

• Строение автомата Калашникова
• Типы разборки автомата
• Как разбирать автомат Калашникова
• Неполная разборка автомата
• Чистка оружия
• Сборка автомата
• Норматив разборки автомата АК-74
• Разборка, сборка и заряд магазина
• Уход за автоматом, его хранение и сбережение

Как разбирать автомат Калашникова

Разбирать оружие следует на ровной поверхности, желательно постелив тряпчаную скатерть. В полевых условиях подойдёт любой материал, лишь бы не складывать детали на голую землю.

Детали изделия следует раскладывать в порядке отсоединения, ни в коем случае не складывать друг на друга. Обязательно сравнивать номера на его частях: цифры на ствольной коробке соответствуют таковым на других деталях.

Принадлежности для чистки автомата хранятся в пенале, который спрятан в гнезде приклада. Чтобы достать, нужно утопить палец руки в гнездо и нажать на цилиндр до извлечения такового.

Неполная разборка автомата

Принцип разборки прост: сначала изделие следует избавить от боезапаса, чтобы случайно не выстрелить, потом отделяются подвижные детали, затем неподвижные.

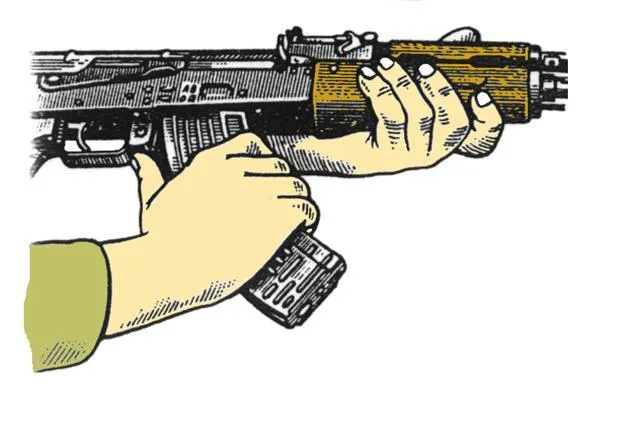

1. В первую очередь убирается магазин: обхватить ладонью правой руки, большим пальцем надавить на защёлку на корпусе автомата, сдвинуть магазин вперёд (в сторону ствола) и отсоединить.



2. Теперь нужно убедиться, что в патроннике не остался патрон: автомат снимается с предохранителя, отводится затвор и резко отпускается. Нельзя сопровождать затвор рукой в исходное положение, иначе пружина может заклинить: механизм оружия возвращает затвор автоматически в случае корректной работы.
3. После возврата затвора надавить на спусковой крючок, направив изделие в сторону от людей.
4. Извлечь пенал из приклада.
5. Вытащить шомпол. У новичков на этом этапе возникают сложности. Чтобы вытащить деталь, нужно вытянуть головку шомпола из состояния упора в основание мушки. Можно это сделать, сжав пальцами головку шомпола, или придавив стержень шомпола к стволу большим пальцем руки и сдвинув вперёд. Как только деталь перестанет упираться в мушку, вынуть её не составит труда.

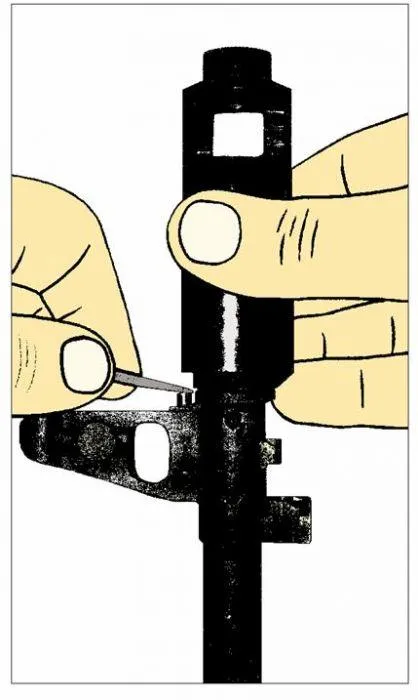

6. Открутить дульный тормоз-компенсатор с резьбового выступа на конце ствола.

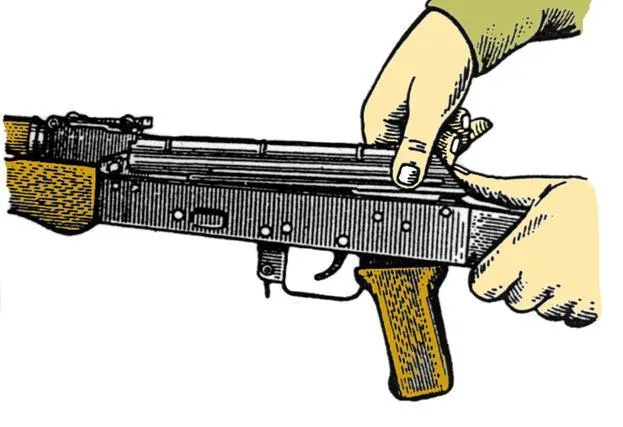

7. Снять крышку ствольной коробки тоже искусство: левой рукой держать автомат, большим пальцем правой руки надавить на выступ возвратного механизма, отделить заднюю половину крышки и снять её.

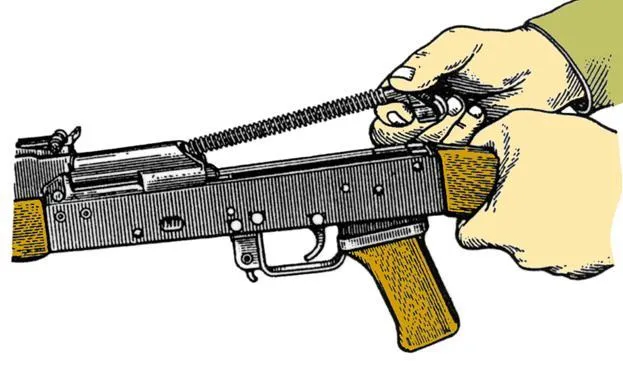

8. Достать возвратный механизм: толкнуть стержень вперёд, пока не выйдет из пазов, затем вытащить его полностью.

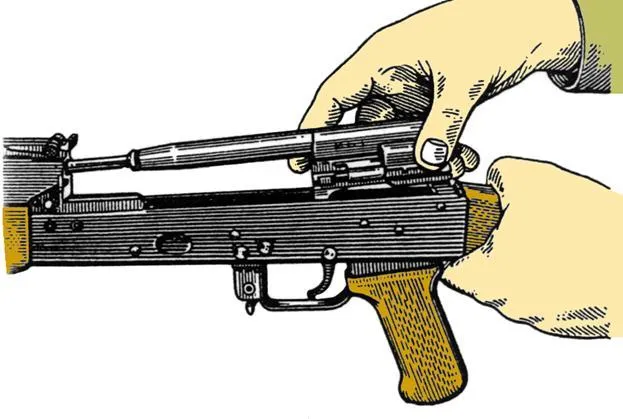

9. Удерживая автомат левой рукой, правой потянуть назад до упора затворную раму и отделить вместе с затвором.

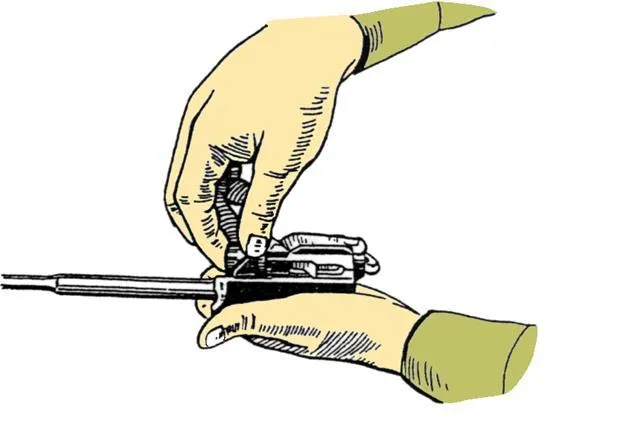

10. Вытащить механизм затвора из фигурного паза затворной рамы, положить на ровной поверхности рядом с затвором.



11. Отделить газовую трубку со ствольной накладкой: удерживая изделие, воспользоваться прямоугольным отверстием пенала для поворота замыкателя газовой трубки на бок. Затем отделить его.

Пулемет Калашникова модернизированный ПКМ и пулемет Калашникова танковый ПКТ.

Показать / Скрыть текст

М.Т. Калашников

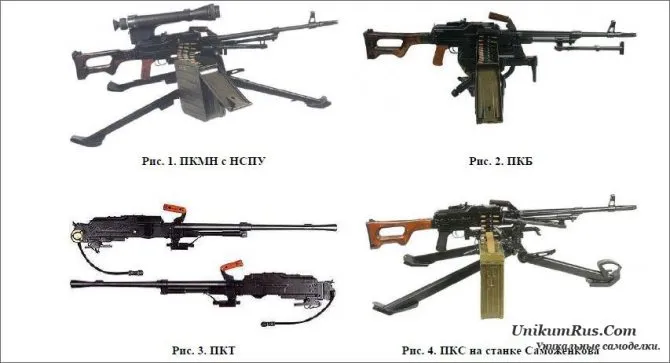

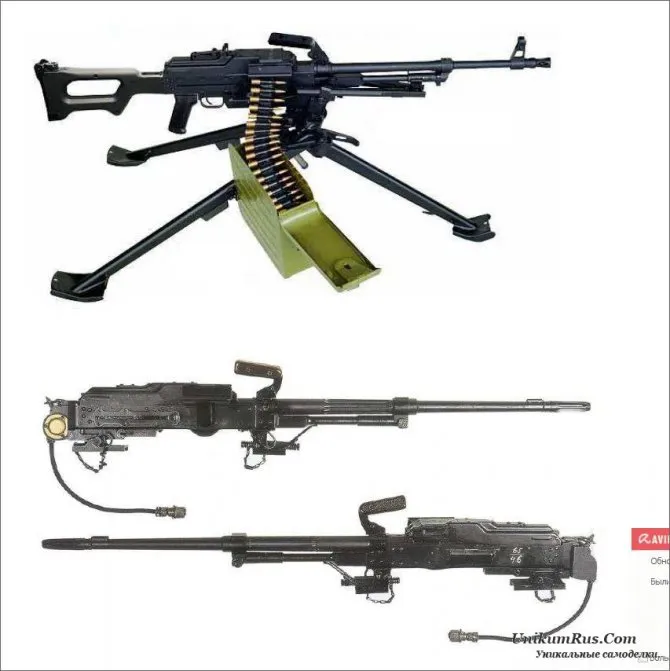

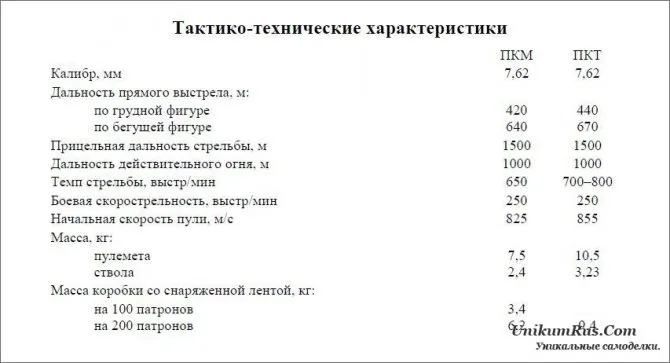

Назначение пулеметов ПКМ, ПКТ

Пулемет Калашникова является мощным автоматическим оружием и предназначен для уничтожения живой силы и огневых средств противника. Пулемет ПКМ имеет сошку, пулемет ПКТ — пулемет с электроспуском, устанавливается внутри бронеобъектов, пулемет ПКС — пулемет ПК, установленный на треножный станок Саможенкова.

Для стрельбы из пулемета применяются патроны с обыкновенными, трассирующими и бронебойно-зажигательными пулями. Стрельба из пулемета ведется короткими (до 10 выстрелов) и длинными (до 30 выстрелов) очередями и непрерывно.

Основные части и механизмы пулемета, их работа при стрельбе

Пулемет состоит из следующих основных частей и механизмов: ■ ствол; ■ ствольная коробка с крышкой, основанием приемника и прикладом (у пулемета ПКТ приклада нет); ■ затворная рама с извлекателем и газовым поршнем; ■ затвор; ■ возвратно-боевая пружина с направляющим стержнем; ■ трубка газового поршня с сошкой (у пулемета ПКТ трубка газового поршня без сошки); ■ спусковой механизм; ■ электроспуск (только у пулемета ПКТ). Основные части и механизмы пулемета ПКМ по назначению и устройству аналогичны частям пулемета ПК, но некоторые из них имеют конструктивные изменения. Так, у пулемета ПКМ: ■ облегчен ствол, на котором нет продольных канавок, и несколько уменьшен его наружный диаметр; облегчены также ствольная коробка, затворная рама, трубка газового поршня, основание приемника и некоторые другие части; ■ к стволу присоединен щелевой пламегаситель вместо раструбного; ■ изменен внешний вид приклада (для удобства прикладки), дополнительно введен к нему наплечник, позволяющий увеличить эффективность стрельбы; ■ пистолетная рукоятка и ограничитель затворной рамы изготовлены из пластмассы; ■ крышка ствольной коробки, направляющий стержень, подаватель со щитком и некоторые другие части для уменьшения их веса изготовлены методом штамповки из листовой стали. В комплект пулемета входят: коробки с патронными лентами, принадлежность, ремень, чехол, запасные части и запасной ствол. Пулеметы ПКМ (ПКМС) комплектуются облегченными коробками. Автоматическое действие пулемета основано на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню затворной рамы. При выстреле часть пороховых газов, действующих на пулю, устремляется через отверстие в стенке ствола в газовую камору, давит на переднюю стенку газового поршня и отбрасывает поршень с затворной рамой в заднее положение. При отходе затворной рамы назад происходит отпирание затвора, извлечение гильзы из патронника и выбрасывание ее из ствольной коробки наружу, извлечение очередного патрона из ленты и подача его в продольное окно приемника, перемещение ленты в приемнике влево на одно звено и сжатие возвратно-боевой пружины. Отпирание затвора осуществляется поворотом его под действием затворной рамы вокруг продольной оси влево, в результате чего боевые выступы затвора выходят из-за боевых упоров ствольной коробки. Затворная рама в крайнем заднем положении ударяется об ограничитель и под действием возвратно-боевой пружины начинает движение вперед. Если спусковой крючок (кнопка электроспуска) нажат, то затворная рама с затвором, не задерживаясь шепталом спускового рычага, продолжает движение вперед, досылателем затвора выталкивает патрон из продольного окна приемника и досылает его в патронник, зацепы извлекателя захватывают очередной патрон в ленте, а палец подачи перемещается вправо на одно звено ленты. При подходе затворной рамы в крайнее переднее положение происходит запирание затвора и разбитие капсюля патрона бойком. Запирание затвора осуществляется его поворотом вокруг продольной оси вправо, в результате чего боевые выступы затвора заходят за боевые упоры ствольной коробки. Ударник под действием кольцевой проточки затворной рамы продвигается вперед и бойком наносит удар по капсюлю патрона. Происходит выстрел, и работа автоматики пулемета повторяется.

Предназначался для поражения, главным образом из винтовки, живой силы противника, защищённой бронёй, и экипажей бронеавтомобилей и танкеток. Пуля патрона состояла из биметаллической оболочки, свинцовой рубашки и стального закалённого сердечника. При попадании в броневую преграду сердечник пули разрушал рубашку и оболочку пули, а затем пробивал преграду и поражал экипаж бронированной машины. Пуля обеспечивает 100%-ное пробитие 10 мм стального листа на дистанции 200 метров. Вершина пули на длине 5 мм окрашивалась в чёрный цвет.

Имеет сердечник из стали марки 70 с дополнительной подковкой. Гильза сделана из биметалла.

Пуля имеет термоупрочнённый сердечник.

Производство началось в 1989 г. На Барнаульском станкостроительном заводе. Ведущий конструктор в г. Барнауле — Д. И. Веронский. На дальности 200 м пуля пробивает бронеплиту марки 2П толщиной 10 мм. Сердечник пули изготавливается на роторных линиях штамповкой из инструментальной стали марки У12А с последующей заточкой носика сердечника на станках с числовым программным управлением. Гильза — стальная, лакированная. Пули отличительной окраски не имеют, но цвет лака, герметизирующего пороховой заряд на пуле и дульце гильзы, был заменён с красного на фиолетовый.

Заменил патрон с пулей Б-30. В отличие от пули Б-30, в головной части пули Б-32 вместо свинца был помещён зажигательный состав. При попадании в твёрдые преграды пуля резко тормозилась, а стальной сердечник по инерции двигался вперёд и, сжимая зажигательный состав, воспламенял его. После разрушения оболочки пули бронебойный сердечник пробивал преграду и затягивал часть зажигательного состава в пробоину. Этим обеспечивалось и бронебойное, и зажигательное действие пули. Пуля обеспечивает 100%ное пробитие 10 мм стального листа на дистанции 200 метров и 75% зажигание бензобака. Патроны с пулями Б-32 рекомендовались для стрельбы по технике с бензиновыми моторами. Окраска — чёрная вершина с окаймляющей полоской.

Модернизация патрона проведена НИИ-61 в начале 50-х. Экспериментальным путём было определено, что зажигательный состав, расположенный перед сердечником пули почти полностью разбрызгивается перед бронёй в момент её пробития, тогда как состав, расположенный сзади, затягивается в пробоину вслед за сердечником. Было повышено её зажигательное действие за счёт размещения в донной части пули за сердечником второго стаканчика с зажигательным составом. Латунная гильза была заменена на биметаллическую. Работы по совершенствованию пули проводили Н.М. Елизаров, Б.В. Сёмин, К.В. Смекаев и В.В. Трунов.

Имеет сердечник из металлокерамического сплава РЭ-6 на основе вольфрама, обладающим твёрдостью HRC не менее 87 единиц. По устройству пуля похожа на Б-32, но короче на 6 мм и без конической донной части. Вершина пули на 5 мм окрашивалась в чёрный цвет, а вся выступающая часть из гильзы — в красный. В 1,5 раза превосходит пулю Б-32 по бронепробиваемости. Патроны с данной пулей отличались высокой стоимостью и производились менее двух лет и не получили распространения в войсках. Согласно предвоенным наставлениям патроны с пулей БС-40 разрешалось применять только против бронированной техники, при минировании опасности надлежало перезарядить оружие патронами с другими менее дорогими пулями.

Пуля состоит из свинцового сердечника, биметаллического стаканчика. Дальность, на которой трасса белого цвета пули Т-30 была хорошо видна, составляла 800 м, при чем до дистанции 200 метров трассер давал неяркую трассу, что затрудняло определение позиции стрелка. На дистанции 2000 метров трассер догорал полностью, и из-за изменения центра тяжести гильзы пуля теряла устойчивость и срывалась с траектории. Вершина пули имела зелёную окраску.

Является модернизацией пули Т-30, проведённая на заводе №46. Модернизация заключалась в разработке нового трассирующего состава, обеспечивающего видимость трассы красного цвета на дальности до 1000 м. Изменение цвета трассы с белого на красный увеличивало дальность её видимости днём. Окраска вершинки пули этого патрона осталась стандартной для патронов с трассирующей пулей — зелёная вершинка.

Модернизация была направлена сопряжение её траектории с пулями другой номенклатуры на средних и больших дистанциях и увеличение дальности трассирования (до 850 метров). Для этой пули был разработан медленногорящий трассирующий состав, что позволило создать трассер меньших габаритов и увеличить размеры сердечника. Изменение компоновки пули привело к повышению кучности стрельбы.

Модернизация заключалась в выносе начала горения трассирующего состава на уда-ление 80-120 метров от дульного среза оружия.

Основное отличие пули БТ от Б-30 было в наличии в головной части перед укороченным на 2 мм стаканчиком с трассирующим составом остроконечного конического закалённого стального сердечника длиной 14,5 мм, помещённого в свинцовую рубашку. Для сохранения массы длина пули была увеличена до 40,2 мм. Вершина пули БТ на длине 5 мм окрашивалась в фиолетовый цвет.

Предназначен для поражения живой силы противника и целеуказания. Разработан на смену патронами с трассирующей пулей Т-46 (Т-46М). В конструкции пули используется стальной закаленный сердечник из стали У12А. Бронебойное действие пуль по листу из стали СтЗ толщиной 5 мм на дальности 500 м — не менее 80 %. Гильза патрона — из биметалла. В качестве маркировки патрона сохранена окраска вершинки в зелёный цвет. Как и у патрона 7Т2М в патроне 7БТ1 осуществлён вынос начала горения трассера. Количество пуль с временем трассирования 2,9 с — не менее 90 %.

Разработана на базе пули БТ. Пуля тройного действия. От прототипа пуля отличалась наличием зажигательного состава в головной части между оболочной и стальным сердечником. Зажигательный состав массой около 0,2 г в пуле БЗТ заменил свинцовую рубашку в пуле БТ. Длина пули БТ превышала максимально установленную для пуль нарезного стрелкового оружия длину в 5 калибров. Поэтому, при сохранении длины прототипа, пуля БЗТ облегчилась на 9,2 г. Уменьшения объёма трассирующего состава по сравнению с пулей Т-30 сократило длину трассы зелёного цвета на 700 м. Для отличия пуля БЗТ имела фиолетовую с красным пояском вершину. Наличие у пули БЗТ зажигательного состава резко повысило её эффективность по сравнению с БТ, вскоре снятой с производства. Пуля тройного действия поджигала как защищённые бронёй бензин — за счёт зажигательного состава (в отличие от Т-30), так и незащищённый — за счёт горения трассера (в отличие от Б-32). На дистанции 200 м бронепробиваемость составляла 7 мм.

Модернизация для пулемета ШКАС. Цель — снижение износа канала ствола высоко-темпного оружия, вызванного большой длиной ведущей части пули.

Необходимое для взведения усилие 70 Н обеспечивает безопасность при падении патрона и при утыкании в автоматическом оружии. Вершина зажигательной пули на длине 5 мм окрашивалась красным лаком. Пиротехнического состав на основе фосфора даёт при срабатывании плотное облако белого дыма.

Используется для стрельбы из оружия с глушителями.

Пуля с повышенным поражающим действием.

Используется для проверки прочности стволов.

Применяется в качестве эталона при баллистических испытаниях. Новых партий патронов, а также для аттестации баллистических стволов. Отличается от серийного более жесткими допусками на изготовление, благодаря чему имеют меньший диапазон рассеивания начальных скоростей пуль и максимальных значений давления в канале ствола. Для отличия от серийного вершинка пули образцового патрона на длине 5 мм окрашивается в белый цвет. Отдельного индекса патроны не имеют, но на упаковочные коробки и ящики наносится надпись «Образцовые».

Создан для повышения эффективности огня из снайперской винтовки Драгунова. Снайперский патрон имеет в 2-2,5 раза лучшую кучность, чем стандартный патрон. Стальной сердечник расположен в головной части непосредственно под оболочкой. Ве-дущую и коническую донную часть пули занимает свинцовый сердечник. Это позволило оптимизировать расположение центра тяжести пули и полностью избавиться от техноло-гического эксцентриситета стального сердечника, бывшего причиной повышенного рас-сеивания пуль. Снайперский патрон специально не маркируется, но на картонные или бумажные пачки, металлические коробки и деревянные ящики наносится надпись «Снайперские».

Модернизация патрона заключалась в смене сердечника. Вместо старого сердечника в виде усечённого конуса из стали 10 был разработан новый — остроконечной формы из стали У12А с дополнительной термической обработкой. Новый патрон не уступает по кучности стрельбе патрону 7Н1 и обеспечивает требования по сопрягаемости траектории. Пуля способна на дальности 300 м пробить 5-мм бронеплиту марки 2П. патрон имеет биметаллическую гильзу. На укупорку, кроме надписи «Снайперские», наносится черная полоска.

Порядок неполной разборки и сборки пулеметов ПКМ, ПКТ

Порядок неполной разборки пулемета

1)Установить пулемет на сошку. Удерживая правой рукой пулемет за рукоятку в вертикальном положении, большим пальцем левой руки освободить ноги сошки от пружинной застежки, отвести сошку от ствола так, чтобы ее ноги заняли фиксированное положение; установить пулемет на сошку дульной частью влево или вперед. Пулемет ПКТ положить на стол (подстилку) дульной частью вперед.

2)Отделить коробку с лентой от пулемета и проверить, нет ли патрона в патроннике. Левой рукой приподнять приклад пулемета, большим пальцем правой руки отвести защелку коробки вправо и отделить коробку с лентой от пулемета (рис. 7).

Удерживая пулемет правой рукой за шейку приклада (пулемет ПКТ — снизу за электроспуск), большим пальцем утопить защелку и открыть крышку ствольной коробки (рис. 8);поднять основание приемника и повернуть предохранитель в положение «Огонь». За рукоятку перезаряжания отвести затворную раму в заднее положение и проверить, нет ли патрона в патроннике. После этого затворную раму, удерживая за рукоятку, плавно спустить с боевого взвода.

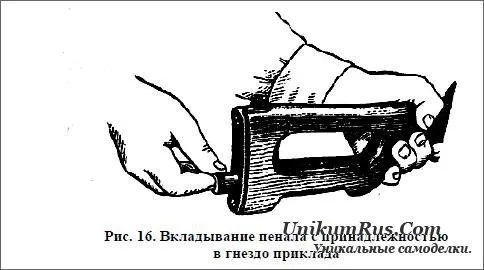

3)Вынуть пенал с принадлежностью. Указательным пальцем правой руки утопить крышку гнезда приклада так, чтобы пенал под действием пружины вышел из гнезда; раскрыть пенал и выдуть из него протирку, ершик, отвертку и выколотку. У пулемета ПКТ вынуть принадлежность и шомпол из сумки. 4)Отделить звенья шомпола от ноги сошки. Отвести передвижной хомутик вверх и отделить звенья шомпола от ноги сошки (рис. 9).

5)Отделить направляющий стержень с возвратно-боевой пружиной. Удерживая пулемет левой рукой за пистолетную рукоятку (пулемет ПКТ — за электроспуск), правой рукой подать вперед направляющий стержень до выхода его выступа из отверстия колодки приклада; приподнять задний конец направляющего стержня и извлечь его с возвратно-боевой пружиной из ствольной коробки; снять возвратно-боевую пружину с направляющего стержня.

6)Отделить затворную раму с затвором. Удерживая пулемет левой рукой за пистолетную рукоятку (пулемет ПКТ — за электроспуск), правой рукой за извлекатель отвести затворную раму назад до отказа; приподнимая затворную раму, вынуть ее вместе с затвором (рис. 11) из ствольной коробки.

7)Отделить затвор от затворной рамы. Взять затворную раму в левую руку затвором кверху; правой рукой (рис. 12) отвести затвор назад и повернуть его вправо так, чтобы его ведущий выступ вышел из фигурного выреза затворной рамы; после этого продвинуть затвор вперед и, поворачивая вправо, отделить от затворной рамы.

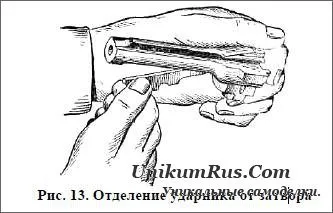

Отделить ударник от затвора. Взять затвор в левую руку каналом книзу, сдвинуть ударник назад до отказа и, пальцами правой руки перемещая его за выступ вперед (рис. 13), извлечь ударник из канала затвора.

9)У пулемета ПКТ отделить электроспуск. Утопить фиксатор выколоткой, сдвинуть электроспуск вверх до выхода направляющих выступов из вертикальных пазов ствольной коробки. 10)Отделить ствол. Сдвинуть замыкатель ствола влево до отказа; левой рукой, поворачивая рукоятку пулемета вперед, отделить ствол (рис. 14). Если замыкатель ствола усилием руки не сдвигается или пулемет сильно нагрет, то в ствольную коробку вставляется затворная рама, палец подачи прижимается большим пальцем левой руки к торцу замыкателя (рис. 15), после чего затворная рама отводится в заднее положение, а палец подачи сдвигает при этом замыкатель ствола; затем вынимается затворная рама.

Порядок сборки пулемета после неполной разборки

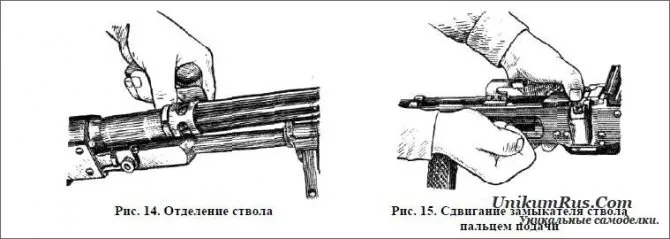

1)Присоединить ствол. Открыть крышку ствольной коробки, если она была закрыта, поднять основание приемника и сдвинуть замыкатель ствола влево до отказа; вставить ствол казенной частью в ствольную коробку и, совмещая патрубок газовой каморы с трубкой газового поршня, дослать ствол назад до отказа; закрепить ствол, сдвинув замыкатель вправо, а рукоятку пулемета повернуть влево. 2)У пулемета ПКТ присоединить электроспуск. Совместить направляющие выступы на корпусе электроспуска с вертикальными пазами ствольной коробки и, утопив фиксатор, продвинуть электроспуск вниз до отказа; фиксатор при этом должен войти в отверстие ствольной коробки. 3)Присоединить ударник к затвору. Взять затвор в левую руку, ввести передний конец ударника в канал затвора и, продвигая его вперед, присоединить к затвору. 4)Присоединить затвор к затворной раме. Взять затворную раму в левую руку, а затвор в правую; вставить затвор цилиндрической частью в канал затворной рамы, направляя выступ ударника в паз для отражательного выступа, продвинуть затвор назад и повернуть влево до отказа (ведущий выступ затвора при этом войдет в фигурный вырез затворной рамы); продвинуть затвор вперед. 5)Присоединить затворную раму с затвором к ствольной коробке. Взять затворную раму за извлекатель правой рукой так, чтобы затвор удерживался большим пальцем в переднем положении. Левой рукой взять пулемет за пистолетную рукоятку (за электроспуск), указательным пальцем нажать на спусковой крючок, правой рукой ввести в ствольную коробку затворную раму с газовым поршнем; продвинуть затворную раму вперед до отказа. 6)Присоединить направляющий стержень с возвратно-боевой пружиной. Взять направляющий стержень в правую руку и надеть на него возвратно-боевую пружину так, чтобы первый виток пружины вошел в кольцевую проточку стержня. Удерживая пулемет левой рукой за пистолетную рукоятку (за электроспуск), правой рукой ввести направляющий стержень с возвратно-боевой пружиной в канал затворной рамы; сжимая возвратно-боевую пружину, подать направляющий стержень вперед и опустить вниз до отказа; ввести выступ направляющего стержня в отверстие колодки приклада. 7)Опустить основание приемника и закрыть крышку ствольной коробки. Отвести затворную раму назад до отказа и, нажимая на спусковой крючок (рычаг), проверить правильность сборки. Присоединить звенья шомпола к ноге сошки. Отвести передвижной хомутик вверх и вставить звенья шомпола в полость правой ноги сошки, опустить передвижной хомутик вниз. Звенья шомпола и принадлежность пулемета ПКТ уложить в сумку. 9)Вложить пенал с принадлежностью в гнездо приклада. Уложить принадлежность в пенал и закрыть его крышкой, вложить пенал дном в гнездо приклада (рис. 16) и утопить его так, чтобы гнездо закрылось крышкой.

10)Присоединить коробку с лентой к пулемету. Приподнимая правой рукой приклад кверху и поворачивая пулемет влево, левой рукой присоединить коробку с лентой к кронштейну ствольной коробки. 11)Сложить ноги сошки. Правой рукой поставить пулемет в вертикальное положение; левой рукой, несколько сведя ноги сошки, прижать их к стволу и скрепить пружинной застежкой.

Назначение, устройство частей пулемета (на примере пулемета ПКТ)

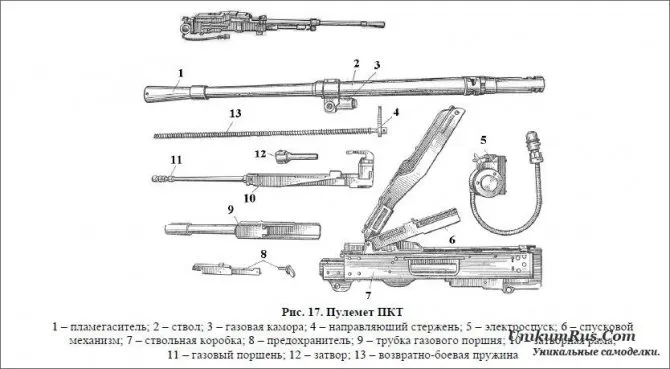

Пулемет (рис. 17) состоит из ствола 2, ствольной коробки 7, затворной рамы 10 с извлекателем и газовым поршнем 11, затвора 12, возвратно-боевой пружины 13 с направляющем стержнем 4, спускового механизма 6 и электроспуска 5.

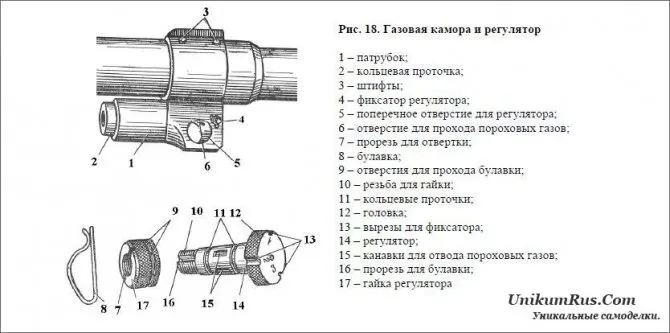

Ствол пулемета внутри имеет четыре нареза, а в задней части гладкий патронник. Снаружи на ствол навинчены пламегаситель 1 и установлена на двух штифтах газовая камора 3. Газовая камора (рис. 18) служит для отвода части газов к газовому поршню затворной рамы. В отверстие 5 газовой каморы устанавливается регулятор 14, предназначенный для регулирования количества отводимых газов.

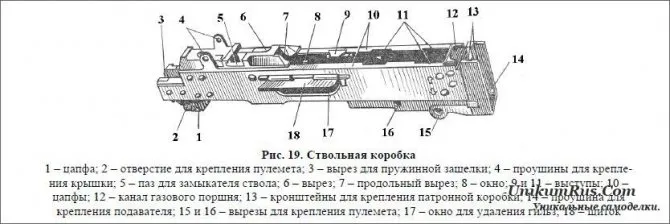

Ствольная коробка (рис. 19) является базой для крепления основных частей и механизмов пулемета. Крепление ствола в ствольной — коробке осуществляется с помощью замыкателя с винтом.

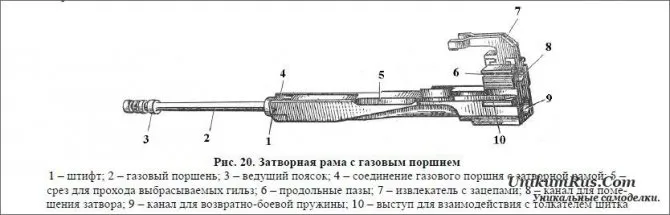

Затворная рама с газовым поршнем (рис. 20) служит для приведения в действие затвора и для извлечения патронов из ленты при заряжании. В задней части затворной рамы закреплен извлекатель 7 с зацепами.

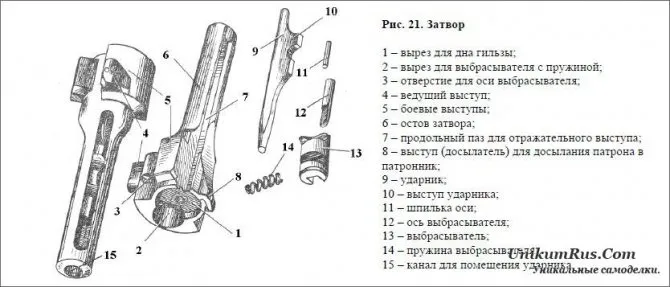

Затвор (рис. 21) служит для досылания патрона в патронник канала ствола, разбивания капсюля и извлечения гильзы из патронника. Он состоит из остова 6, ударника 9, выбрасывателя 13 с пружиной 14 и осью 12 со шпилькой 11.

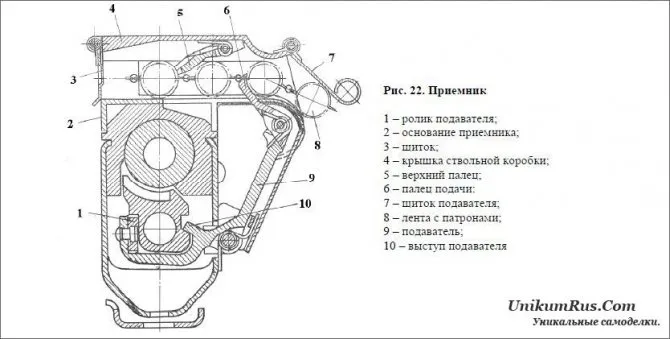

Приемник (рис. 22) служит для передвижения ленты с патронами и подачи патронов из ленты в приемное окно. Он состоит из основания 2, подавателя 9 и крышки 4 ствольной коробки.

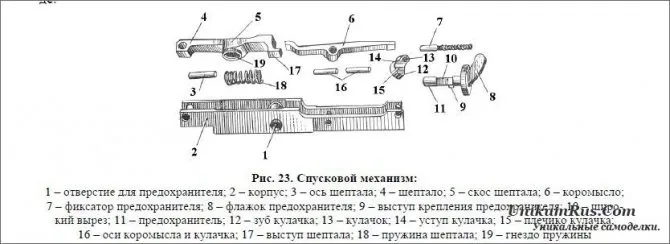

Спусковой механизм (рис. 23) состоит из корпуса 2, шептала 4, пружины 18, оси 3 шептала, коромысла 6, кулачка 13, осей 16 кулачка и коромысла, предохранителя 11 и фиксатора 7 предохранителя с пружиной. Шептало удерживает затворную раму на боевом взводе.

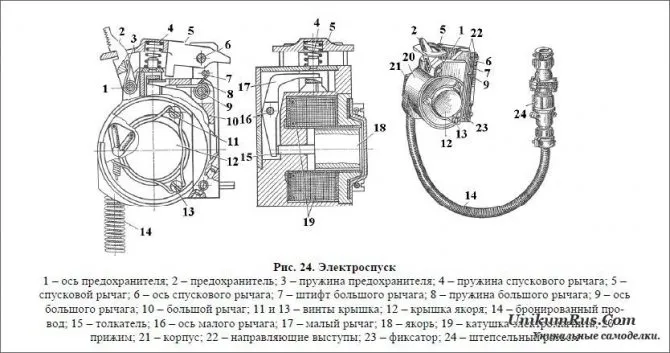

Электроспуск (рис. 24) состоит из катушки 19 электромагнита, якоря 18 с толкателем 15, малого рычага 17, крепящегося на оси 16, большого рычага 10, установленного на оси 9, спускового рычага 5 с пружиной 4, предохранителя 2 с флажком и пружиной 3. В корпусе электроспуска помещаются: электромагнит, якорь, толкатель, большой рычаг с пружиной, малый рычаг, спусковой рычаг с пружиной и предохранитель спускового рычага с пружиной. Якорь при подведении электрического тока к электромагниту приводит в движение толкатель, который поворачивает малый рычаг. Под действием малого рычага нижний конец большого рычага продвигается вперед, поворачивая кулачок. Поворот большого рычага вручную производится выступом спускового рычага. Предохранитель спускового рычага служит для запирания спускового рычага, что исключает производство случайного выстрела. Снаружи корпус имеет: направляющие выступы; вертикальный и горизонтальный пазы; проушину и окно для спускового рычага; проушину для предохранителя спускового рычага; крышку электромагнита; ввод для бронированного провода.

Патронная лента и коробки

Патронная лента (рис. 26) служит для помещения патронов и подачи их в приемник пулемета. Лента состоит из звеньев, соединенных между собой соединительными пружинами. На концах ленты имеются наконечники для удобства заряжания пулемета.

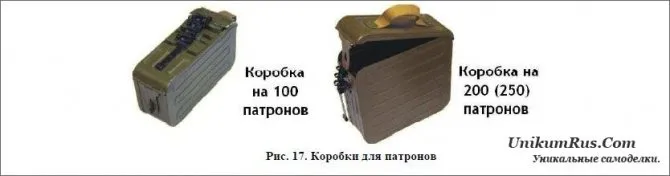

Лента пулемета ПКТ составляется из отдельных кусков по 25 звеньев каждый. Куски ленты соединяются между собой при помощи патрона. Коробка на 100 патронов перед стрельбой прикрепляется к кронштейну пулемета. Она имеет ручку для переноски коробки и откидную крышку, которая запирается застежкой и заверткой. Крышка имеет: два зацепа, выступ и защелку для крепления коробки на кронштейне пулемета; откидной клапан, закрывающий окно для прохода ленты; закругленный выступ для направления движения ленты при стрельбе. Коробка на 200 (250) патронов имеет откидную крышку, которая запирается застежкой и заверткой; на крышке имеется ручка для переноски коробки и выдавка по форме патрона, показывающая направление укладки ленты с патронами в коробку. Дно коробок внутри сделано наклонным для обеспечения ровной укладки ленты с патронами.

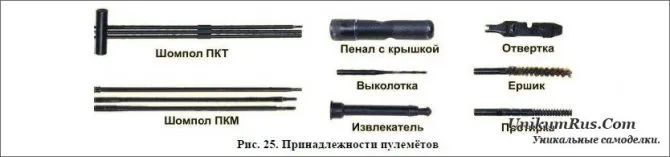

Принадлежность к пулемёту

Принадлежность служит для разборки, сборки, чистки и смазки пулемета. К принадлежности относятся: шомпол, протирка, ершик, отвертка, выколотка, пенал, извлекатель и масленка.

Шомпол применяется для чистки смазки канала ствола, патрубка газовой каморы, трубки поршня, канала затворной рамы, а также каналов и полостей стольной коробки и других частей пулемета. Шомпол состоит из трех звеньев, свинчиваемых друг с другом. На одном конце он имеет головку для соединения с пеналом (шомпол пулемета ПКТ на одном конце имеет ручку), на другом — щель для продевания ветоши или пакли и резьбу для навинчивания протирки или ершика. Протирка применяется для чистки и смазки канала ствола. Ершик применяется для чистки раствором РЧС и для смазки канала ствола. Отвертка и выколотка применяются при разборке, сборке и чистке пулемета. На отвертке имеются: две кромки для чистки патрубка газовой каморы, вырез (ключ) на торце для ввинчивания (вывинчивания) мушки и боковой вырез для закрепления протирки на шомполе. Пенал служит для хранения протирки, ершика, отвертки и выколотки. Он закрывается крышкой. Пенал применяется как рукоятка шомпола при чистке пулемета и отвертки при ввинчивании (вывинчивании) винтов и мушки. Пенал имеет два круглых отверстия для присоединения шомпола, овальное и прямо¬угольное отверстия; для присоединения отвертки. Извлекатель применяется для удаления из патронника оставшейся части гильзы в случае ее поперечного разрыва. Масленка размещается в прикладе. Она имеет крышку с ершиком для смазки частей пулемета. Масленка к пулемету ПКТ служит для хранения смазки и переносится в сумке.

Важно знать: Запасные части, инструмент и принадлежность пулемета ПКТ укладываются в сумку и всегда должны находиться при пулемете.

Задержки и неисправности, возникающие при стрельбе из пулемёта и способы их устранения

Ну и еще немного классного видео.

[media=https://www.youtube.com/watch?v=udHDP6MLMog]

[media=https://www.youtube.com/watch?v=CuAHea3cx0U]

Р.S. Не забудьте ответить на опрос.

Этот пост может содержать партнерские ссылки. Это означает, что я зарабатываю небольшую комиссию за ссылки, используемые без каких-либо дополнительных затрат для вас. Дополнительную информацию смотрите в моей политике конфиденциальности.

Чистка оружия

Сначала нужно подготовить тряпки для обтирки и удаления старой смазки и масла для нанесения новой. Потом разобрать автомат, разложив детали в порядке разбора на ровной поверхности.

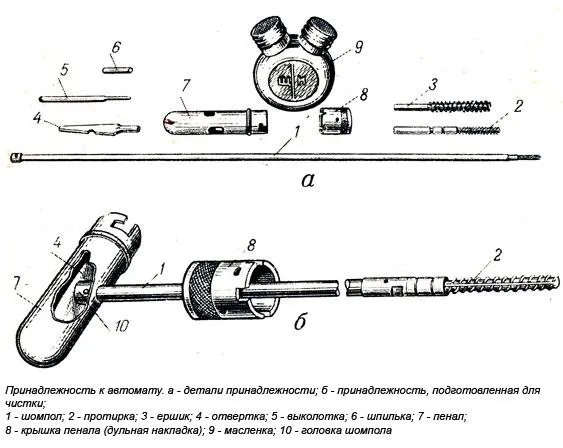

Принадлежности для чистки условно делятся на два типа: то, что лежит в пенале, и то, что отделяется от автомата.

• Шомпол. Нужен для чистки ствола: к головке прикручивается протирка, а к резбе – ёршик.
• Притирка. Предназначена для чистки и смазки внутренней поверхности дула, затворной рамы и газовой трубки.
• Ёршик. С его помощью удаляется гарь и затвердевшие скопления смазки с поверхностей различных деталей, а также резьбы.
• Отвёртка и выколотка: для работы с винтами.

Отвёртка, выколотка и шомпол соединяются для чистки внутренней поверхности ствола, затем отвёртка и выколотка складываются в пенал. Последний в свою очередь переносится в прикладе. Если у автомата металлический приклад, то пенал переносится в подсумке для магазина.

В условиях ограниченного времени и ресурсов в головку шомпола просто продевается длинный кусок тряпья, чтобы прочистить ствол. Однако, есть риск, что он там и останется, потому лучше пользоваться ёршиком и протиркой.

Порядок чистки оружия следующий:

1. Прочистить ствол шомполом, удалив наиболее крупный мусор (например, куски грязи или смазки).
2. Присоединить к шомполу протирку, на стержень надеть ствольную накладку (защищает резьбу ствола от ударов об пенал и шомпол от деформации), присоединить к пеналу. На протирку сложить кусок ветоши “восьмёркой”, предварительно пропитав оружейной смазкой. Толщина тряпки должна быть такой, чтобы шомпол свободно входил и выходил из ствола.
3. Положить автомат на стойку для чистки (если есть стол), либо упереть прикладом в землю, подложив чистую тряпку.
4. Вставить шомпол в ствол и продеть на длину протирки, и несколько раз провернуть шомпол, охватив всю длину канала. Вынуть.
5. Затем намотать чистую тряпку и протереть внутреннюю поверхность ствола тем же способом.

Затем чистится всё остальное:

1. Газовая трубка и её отверстия, а также дульный тормоз-компенсатор прочищаются оружейной смазкой и начисто протираются.
2. Ствол после прочистки нужно осмотреть с обеих сторон, направив на свет: не должно быть посторонних предметов, надколов и выступов.
3. Мушка, целик, рукоядка, приклад протираются тряпкой до полного удаления грязи.
4. Остальные детали (затворная рама со ствольной коробкой, а также поршень) смазываются оружейной смазкой и вытираются сухой тряпкой.

Смазываются части автомата Калашникова в следующем порядке:

1. Сначала канал ствола, потом патронник и компенсатор.
2. Каналы газовой трубки и затворная рама.
3. Остальные металлические части (снаружи смазка наносится тонким слоем и протирается).

Сборка автомата

Собирается изделие в обратном порядке. Потому важно с самого начала детали раскладывать на столе в порядке отсоединения. Итак:

1. Установка газовой трубки со ствольной накладкой.
2. Затвор зафиксировать в пазах затворной рамы.
3. Затворная рама с затвором стыкуется со ствольной коробкой и подаётся вперёд, пока не станет в пазы.
4. Ставится возвратный механизм и навешивается крышка ствольной коробки (последнюю необходимо защёлкнуть, чтобы показался выступ возвратного механизма).
5. Нажимается спусковой крючок и ставится затвор на предохранитель.
6. Дульный тормоз-компенсатор прикручивается к концу ствола.
7. Шомпол продевается в петли под стволом так, чтобы головка упёрлась в донышко мушки.
8. Пенал досылается в гнездо в прикладе
9. Крепится магазин.

Почему важно ставить на предохранитель ещё после этапа установки возвратного механизма? Всё просто: на тот момент конструкция позволяет проверить корректность работы спускового крючка и затвора. А ещё в конце после крепления магазина многие по привычке передёргивают затвор, дослав патрон в патронник. Чтобы этого избежать, изделие ставится на предохранитель заранее.

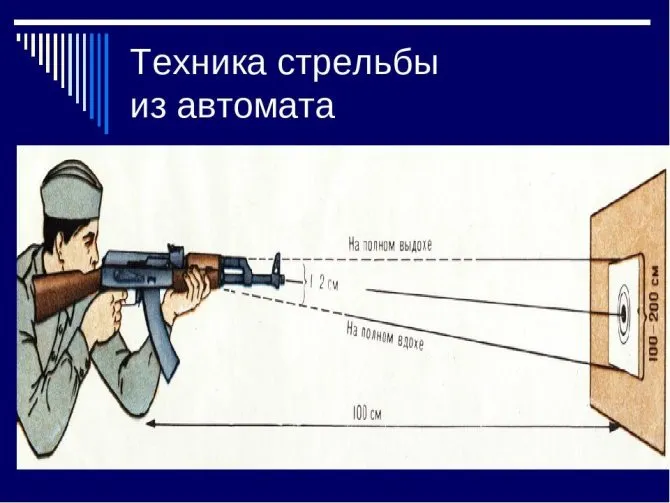

Приемы и правила стрельбы из автомата

При выполнении учебных стрельб из автомата, очень важным условием является занятие удобного положения для стрельбы. Оно должно соответствовать следующим правилам:

• При выполнении обучения автоматчики должны занять такое место, с которого просматривается вся местность, на которой находится или может появиться противник;
• Положение для стрельбы должно не только давать стрелку возможность полного обзора местности, но и по возможности максимально скрывать автоматчика от огня неприятеля. При этом рекомендуется использовать различные окопы для стрельбы, которые бывают нескольких видов. Это окоп для стрельбы из автомата лёжа, и окоп для стрельбы стоя. В реальной боевой обстановке окопы для стрельбы делаются самостоятельно, а сделать глубокий окоп под огнём противника не только нелегко, но и часто просто невозможно;
• Если рытьё окопов является невозможным то, как правило, используются различные укрытия, которые существуют на конкретной местности;
• Местами, которые малопригодны к стрельбе из автомата являются бросающиеся в глаза местные объекты.

Перед тем, как занять место для стрельбы, автоматчик получает команду занять удобную позицию для стрельбы в определенном месте. Подчиняясь данной команде, стрелок должен быстро занять удобную позицию в окопе, здании или другом месте, наиболее подходящем для стрельбы.

Если команды не корректируют скорость передвижения автоматчика, он должен передвигаться наиболее оптимальным способом в конкретной тактической ситуации. Это может быть перемещение следующими способами:

• Бегом;
• Быстрым шагом;
• Короткими перебежками (как правило, такой способ используется в бою);
• Передвижение лёжа, что подразумевает переползание.

При использовании любого приёма передвижения, автомат ставится на предохранитель, во избежание случайного выстрела, который не только может выдать расположение автоматчика противнику, но и ранить владельца.

Стрельба из автоматов состоит из нескольких этапов, в которые входят:

1. Изготовка к стрельбе;
2. Производство выстрела или ведение огня;
3. Прекращение стрельбы.

Норматив разборки автомата АК-74

Армейский норматив по огневой подготовке подразумевает оценивание отдельно по времени сборки и отдельно разборки, а также суммарно.

При сдаче норматива по разборке солдат находится на позиции у стола, оружие лежит на подстилке. Выполняется одним человеком.

Оценка выводится следующим образом:

• 15 сек – отлично;
• 17 сек – хорошо;
• 19 сек – удовлетворительно.

Замер времени начинается от команды инструктора “К неполной разборке оружия приступить” и заканчивается докладом “Готово”. Если солдат по неопытности разобрал изделие и встал по стойке “смирно”, не доложив, время отчитывается дальше, пока не будет произнесена команда готовности.

При сдаче норматива по сборке изделия, солдат находится у стола, автомат – на подстилке в разобранном виде, детали выложены по порядку.

Оценивается время так:

• 25 сек – отлично;
• 27 сек – хорошо;
• 32 сек – удовлетворительно.

Время отсчитывается от команды “К сборке оружия приступить” и до ответной “Готово”. Условия те же.

Итого, солдат должен управиться суммарно за 40 сек, чтобы сдать норматив на отлично. С первого раза не у всех получается, но после долгих тренировок каждый добивается желаемого результата.

Упражнения и приёмы стрельбы из автомата

Существует учебный комплекс из 5 базовых упражнений, которые предназначены для отработки навыков стрельбы из автомата без задержек, которые в реальном бою могут привести к смерти солдата. Естественно, что упражнений существует гораздо больше, но для получения базовых знаний достаточно в совершенстве отработать эти 5 упражнений:

• Начальное упражнение №1 предназначено для получения навыка по стрельбе по неподвижной мишени днём. Огонь ведётся по мишени, которая представляет собой грудную фигуру с кругами, которая установлена неподвижно. Стрельба ведётся с упора, расстояние до мишени составляет 100 метров. Стрелок должен выбить тремя выстрелами как минимум 15 очков (отличным результатом считается 25 очков);
• Упражнение №2 – это совершенствование навыков стрельбы по появляющейся мишени в дневное время. Для выполнения данного упражнения нужно стрелять короткими очередями на расстоянии 200-250 метров. Фигура появляется 3 раза, все эти разы её нужно поразить очередями 3-5 пуль. Огонь ведётся из положения лёжа. Для получения удовлетворительного результата выполняемого упражнения достаточно хотя бы раз поразить мишень. В стрельбе нельзя допускать задержки, так как мишень появляется только на 15 секунд;
• Упражнение №3 представляет собой усовершенствованное второе упражнение. Теперь здесь 2 фигуры, которые движутся взад и вперёд под углом 15-25 градусов. В этом случае расстояние увеличивается до 300-400 метров. Огонь также ведётся из положения лёжа. Для выполнения данного задания необходимо поразить хотя бы одну фигуру очередью;
• Упражнение №4 и №5 предназначено для сотрудников ДПС, ППСМ и Департамента охраны. В первом случае нужно поразить две мишени очередями, во втором – одиночными выстрелами. Расстояние до цели и в том и в другом случае одинаковое (25 метров).

Научившись на отлично выполнять первые 3 упражнения, автоматчик будет готов приступать к тренировкам по отработке тактической стрельбы. Под тактической стрельбой понимается специальный комплекс действий, которые принимаются бойцом на поле боя с целью выжить и уничтожить противника.

Разборка, сборка и заряд магазина

В рамках учений по огневой подготовке может быть включен норматив по разряжанию и заряжанию магазина.

• Исходное положение: солдат находится у стола, перед ним пустой магазин и 30 патронов россыпью. После команды инструктора “К снаряжению магазина приступить” участник берёт магазин левой рукой отверстием вверх, расположив под наклонов вставляет один патрон за другим, надавливая большим пальцем.
• После команды “Готово”, секундомер останавливается.
• Норматив считается сданным на отлично, если солдат справился за 33 секунды. 38 сек — это уже отметка “хорошо”, а 43 сек — “удовлетворительно”.
• Затем следует команда “Магазин разрядить”. Время не фиксируется, это не является нормативом, однако инструктор наблюдает и фиксирует ошибки, позволяющие снизить оценку.

Суммарно оценка огневой подготовки, включающая нормативы по разборке, сборке АК-74 и зарядке магазина, оценивается на высшую отметку, если примерно 90% нормативов соответствуют отметке “отлично”. Если 80% — “хорошо”, при 70% оценка огневой подготовки на “удовлетворительно”, а в остальных случаях — худший бал.
