Как установить распределительный щиток в квартире: порядок установки для 1- и 2-х комнатных квартир

В статье рассказывается о том, как правильно установить распределительный щиток в квартире, в зависимости от количества комнат. Вы узнаете о необходимых шагах для установки электрощитка и какие материалы понадобятся. Кроме того, рассмотрим особенности подключения квартиры к электросети.

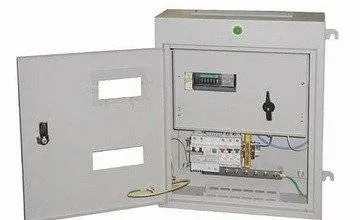

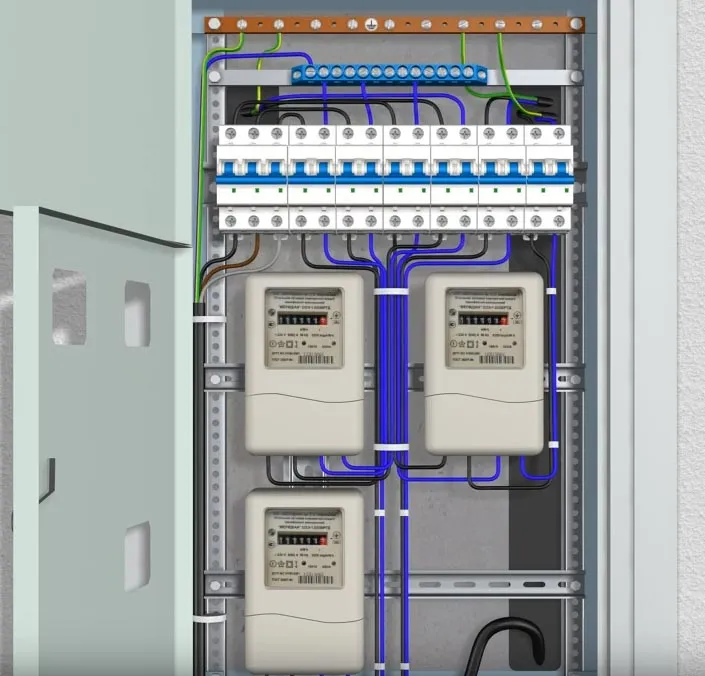

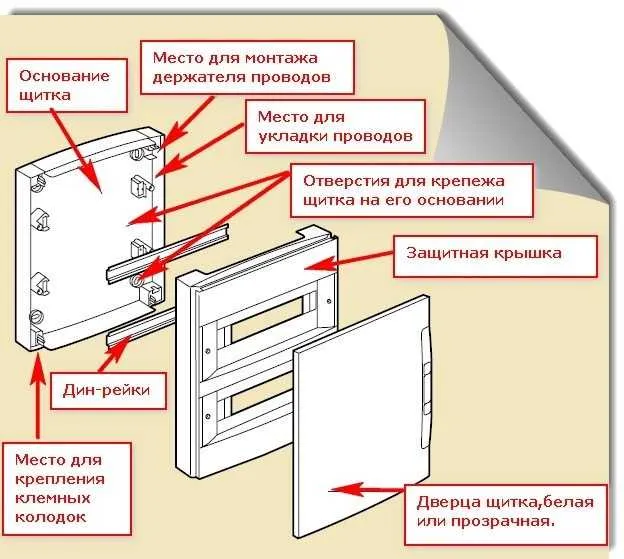

Состав распределительного щитка

Щиток распределительный состоит из следующих элементов:

коробки, снабженной дверцей; DIN-рейки для крепления автоматики; распределительных шин, соединяющих все проводники; группы автоматических выключателей с УЗО или дифференциальных автоматов;

счетчика электрической энергии; проводов, соединяющих все элементы.

Счетчик позволяет определять количество потребленной электроэнергии. Его устанавливают работники энергетической компании, которые производят опломбирование устройства. Основной выключатель полностью прекращает питание щитка. Он обычно двухполюсный и отключает фазовый и нулевой провода, подводящие электричество. Его мощность должна соответствовать сумме мощностей всех потребителей энергии, включенных в квартире.

Интересное и познавательное видео о секретах выбора автоматов и сборке распределительного щита своими руками:

Как рассчитать количество мест в электрическом щите?

Все оборудование для щита стандартизировано и устанавливается на специальную DIN-рейку. Единицей измерения места считается «модуль» с шириной 17,5 мм. Все щитки продают в зависимости от количества пространства: на 8, 12, 24, 36 модулей.

Справка! Для расчета количества мест необходимо учесть все приборы, включая УЗО, автоматы, реле напряжения, диффавтоматы.

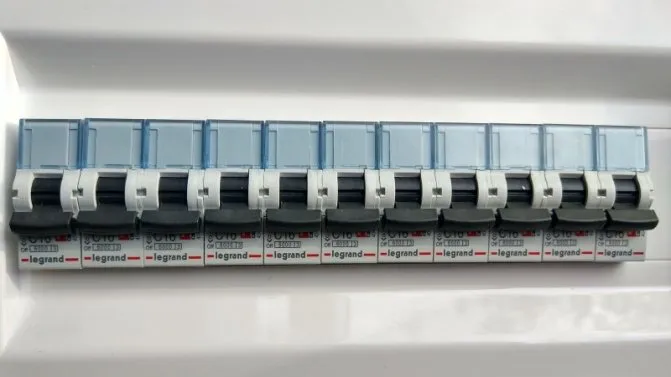

Автоматические выключатели имеют стандартную ширину 17,5 мм. Остальные приборы имеют следующие характеристики:

• двухполюсный автомат — 2 модуля и 35 мм;
• трехполюсный автомат — 3 модуля, 52,5 мм;
• однофазное УЗО — 2 модуля и 35 мм;
• трехфазное УЗО — 4 модуля и 70 мм;
• диффавтомат — 2 модуля и 35 мм;
• реле напряжения — 3 модуля, 52,5 мм;
• розетка на DIN-рейку — 3 модуля, 52,5 мм;
• клеммы на DIN-рейку — 1 модуль 17,5 мм.

Как распределять ток между потребителями?

Важно на этапе монтажа электрощитка грамотно распределять электричество между потребителями. Многие электрические квартирные щитки собирают сами

Но при этом нужно придерживаться элементарных правил:

1. Каждый потребитель с показателем выше 2 кВт должен зафиксироваться в отдельной группе. Для этого фиксируется автомат, предварительно рассчитывается нагрузка.
2. Если оборудование небольшой мощности, то создают соответствующие автоматы. Но и кабель стоит выбрать верного сечения — до трех квадратных миллиметров.
3. Когда в квартире нужны приборы с повышенным показателем мощности, то для них применяется автомат в 20, а то и 32 А. С кабелем тоже не нужно экспериментировать — пусть он будет достойного сечения в шесть квадратных миллиметров.
4. Для создания линий к розеткам применяется трехжильный кабель (каждый отдельно). В распредкоробке выполняются ответвления к каждой розетке.
5. Осветительные приборы — со своей линией.
6. Высота размещения электрического щитка квартирного — 1000-1800 мм от пола.

Принципы распределения электричества по группам

Распределительные щиты, в которых на всю квартиру используется несколько автоматов, остались в прошлом. Потребность в большом количестве модульных приборов объясняется удобством и повышенной безопасностью. Если в одной из комнат сломалась розетка, можно отключить один автомат, а остальная сеть продолжит работать в штатном режиме. Основные правила для распределения групп описаны ниже.

1. Мощные потребители. Все устройства с мощностью более 2 кВт подключают отдельно или объединяют в небольшие группы. Для каждой из них проводят отдельную линию с индивидуальным автоматом защиты. Как правило, сечение кабеля и номинал автомата выбирают с небольшим запасом. Для большинства случаев подходит медный кабель ВВГнг или NYM с сечением 2,5 мм2, а также автоматом на 16А.
2. Сверхмощные приборы требуют обязательных отдельных линий. К таким устройствам могут относиться проточные водонагреватели от 5,5 кВт и варочные поверхности, мощность которых начинается от 6,5 до 9,5 кВт. Для их подключения используют кабель сечением 4 или 6 мм2, а также автоматы на 25А и 32А.
3. Розеточные группы объединяют по комнатам, также создают несколько групп для одного большого помещения. Общая линия идет от щитка до распределительной коробки, где кабель разветвляется. Достаточно кабеля ВВГнг или NYM с сечением 2,5 мм2 и автомата на 16А.
4. Освещение распределяют по комнатам. К примеру, разные группы для ванной комнаты, спальни, балкона. Линии с проводом 1,5 мм2 защищаются автоматами на 10А.

Справка! Номинал автомата напрямую зависит от сечения кабеля, а также мощности потребителей.

С чего начинать?

Каждый опытный электрик подтвердит, что гораздо проще приступать к работе по монтажу электрощита и проводки, имея перед глазами план помещения с указанием предполагаемого размещения бытовой техники, осветительных приборов, а также розеток и распределительных коробок. Определившись с количеством и мощностью потребителей, необходимо составить схему самого электрощитка. Однолинейная схема может выглядеть следующим образом:

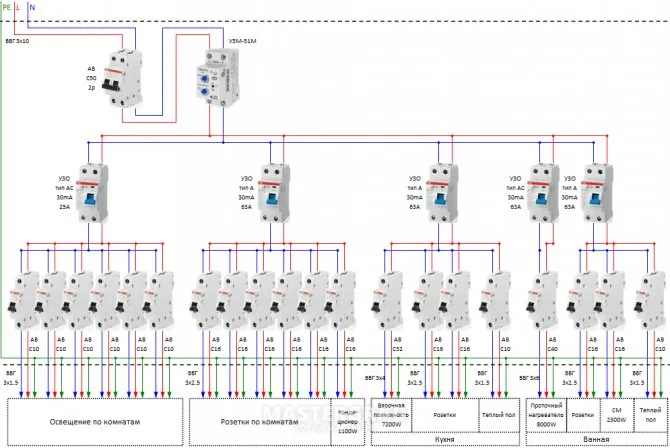

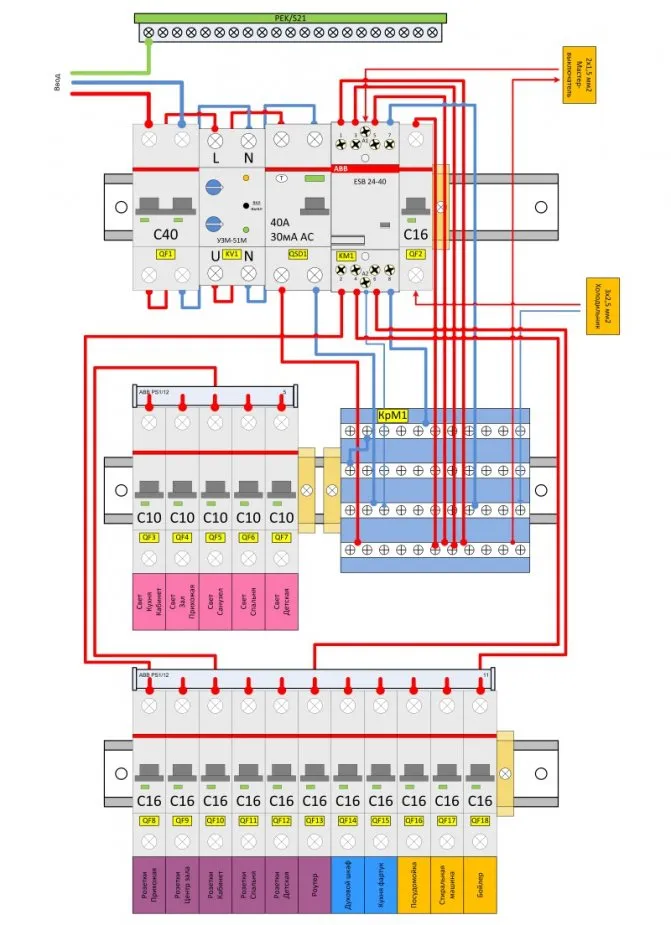

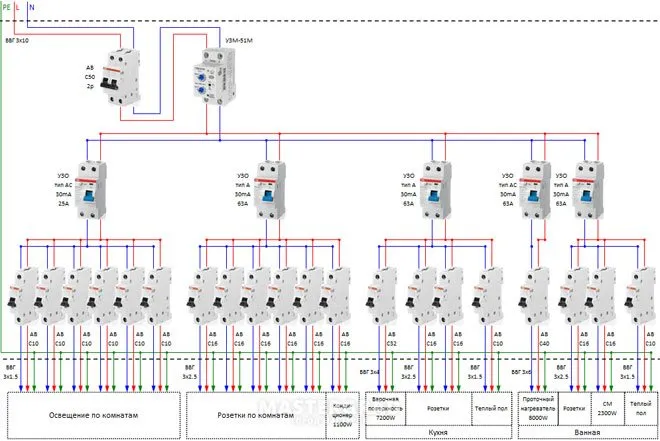

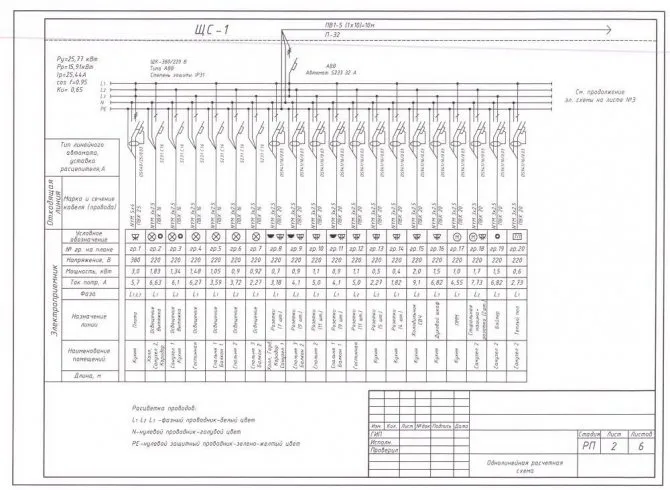

На этой схеме все потребители разбиты на 20 групп, для каждой из которых указаны:

• марка провода и сечение жилы, мм²;
• мощность;
• потребляемый ток;
• тип автоматического выключателя с указанием номинального тока.

Для непосвящённого такая схема выглядит достаточно сложно, поэтому можно воспользоваться упрощённым схематическим изображением расположения компонентов электрощита.

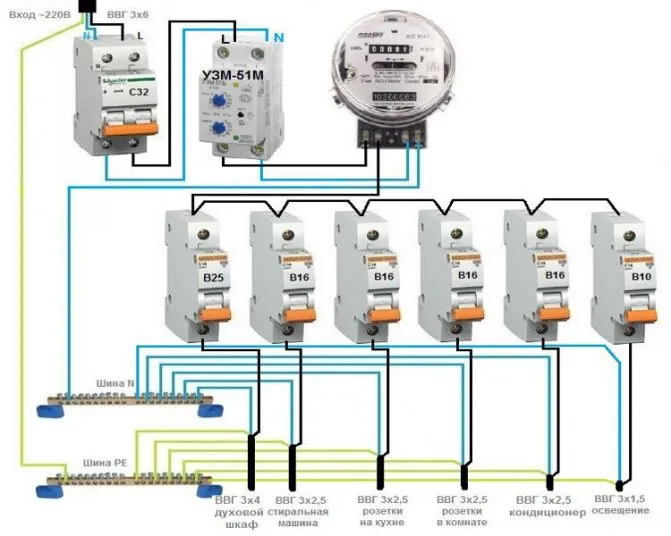

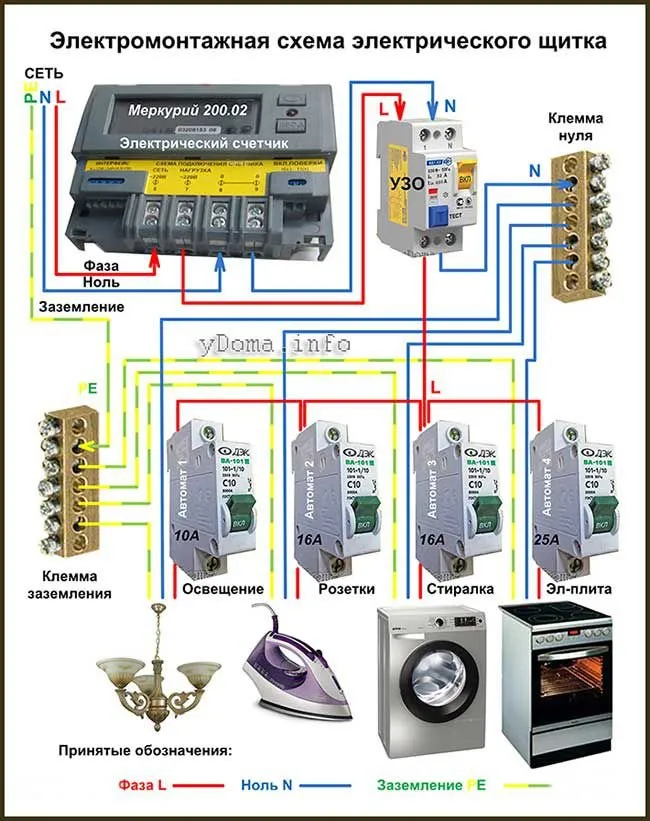

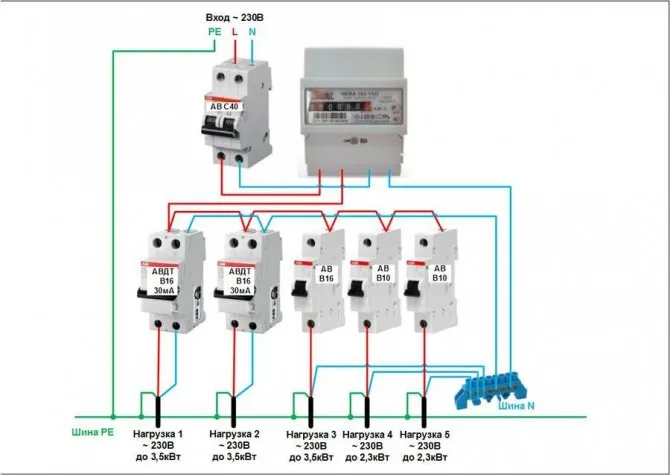

Для большей наглядности схему электрощита можно изобразить так:

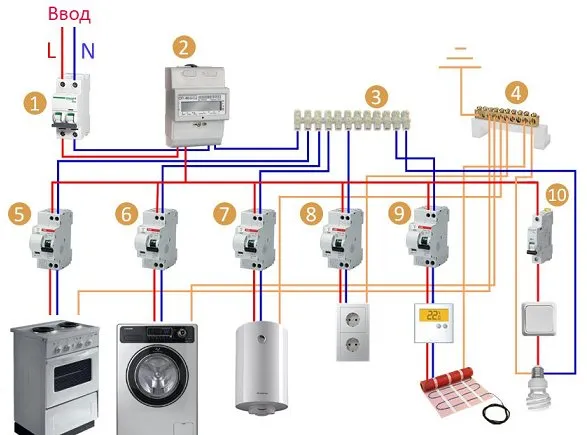

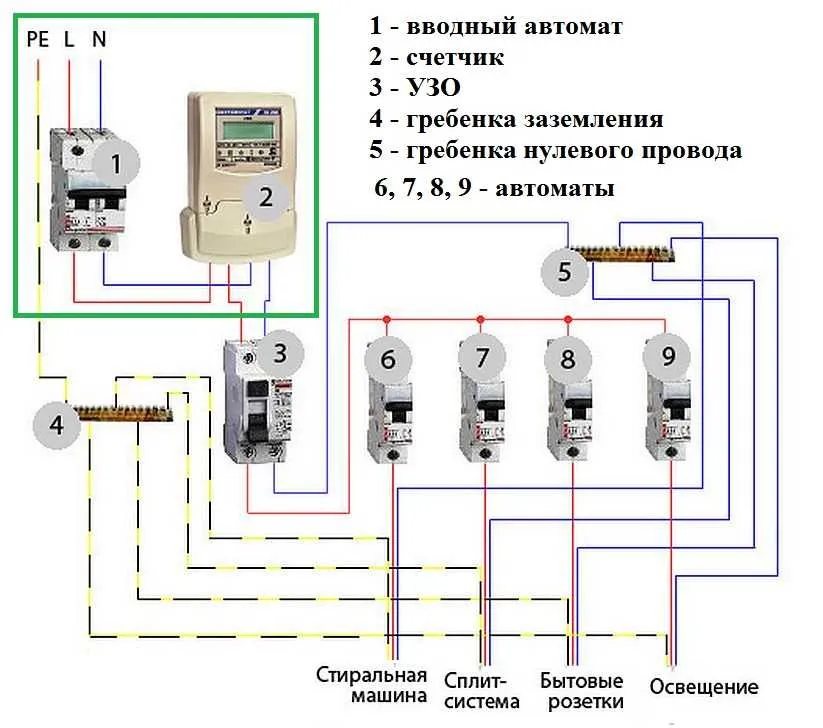

Или даже так:

где

• 1 — вводной АВ;
• 2 — счётчик;
• 3 — нулевая шина;
• 4 — шина заземления;
• 5–10 — АВ потребителей.

Имея в руках такую схему, гораздо проще разобраться, как правильно собрать электрический щиток.

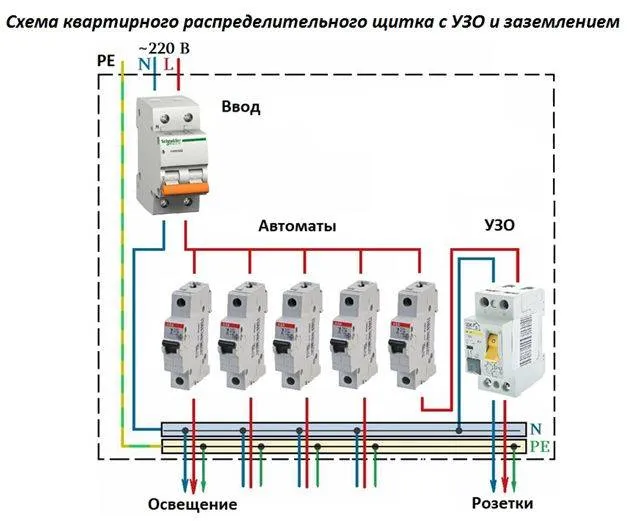

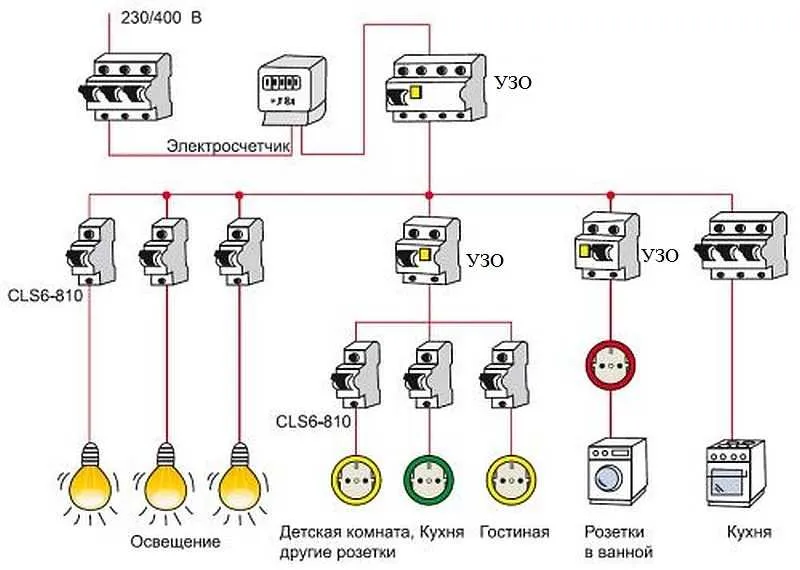

Схема щитка с УЗО для отдельных групп

Расключить квартиру можно следующим образом:

1. Установка аппарата на вводе. УЗО с пределом срабатывания до 30 мА подходит для квартиры с однофазной нагрузкой 11 кВт.
2. Защита от токовой утечки также ставится на розеточные линии и группу сплит-системы.
3. Один прибор располагается на объединенной системе, где на каждую группу стоит защитный автомат.
4. Монтаж стандартного автомата для сети с металлическими корпусами осветительных приборов.

Каждое УЗО нужно ставить на отдельную шину.

Назначение оборудования и важность расчётов

Основное назначение распределительного щита – это защита домашней электросети от перегрузок, а самого помещения от пожара

Тут важно понимать, что проектирование и расчёты всех параметров необходимо провести с максимальной тщательностью.. Например, при неправильном расчёте поперечного сечения проводки и монтаже недостаточной величины, нагрузка на сеть может вызвать возгорание изоляционного слоя

Другая крайность – установка слишком мощных автоматов. В таком случае, электроприборы с высоким потреблением энергии могут вызвать выгорание розеток.

Например, при неправильном расчёте поперечного сечения проводки и монтаже недостаточной величины, нагрузка на сеть может вызвать возгорание изоляционного слоя. Другая крайность – установка слишком мощных автоматов. В таком случае, электроприборы с высоким потреблением энергии могут вызвать выгорание розеток.

Проводка большого сечения, не рассчитанного для конкретных условий, также оставляет сеть беззащитной. При скачке нагрузки, может не произойти защитных действий поскольку автоматические выключатели не успеют вовремя среагировать на критические показатели.

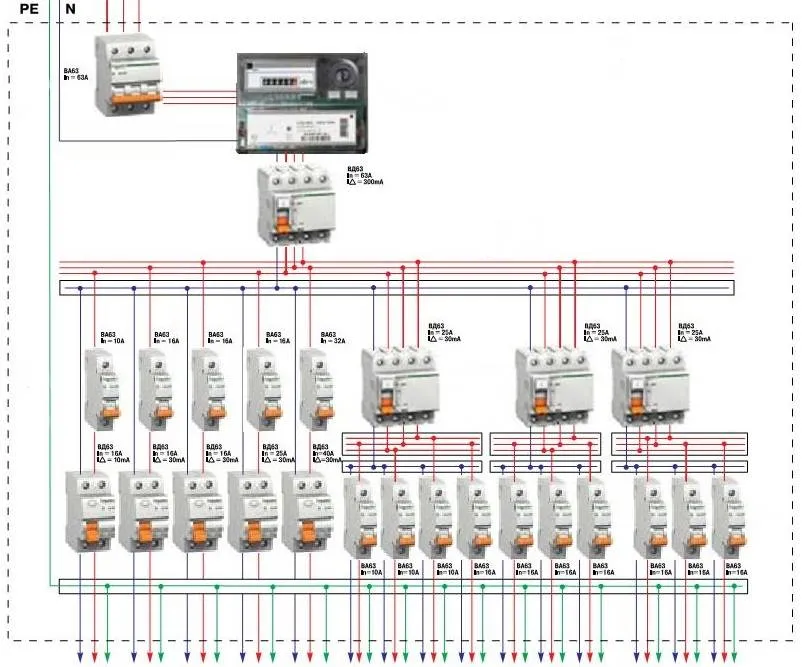

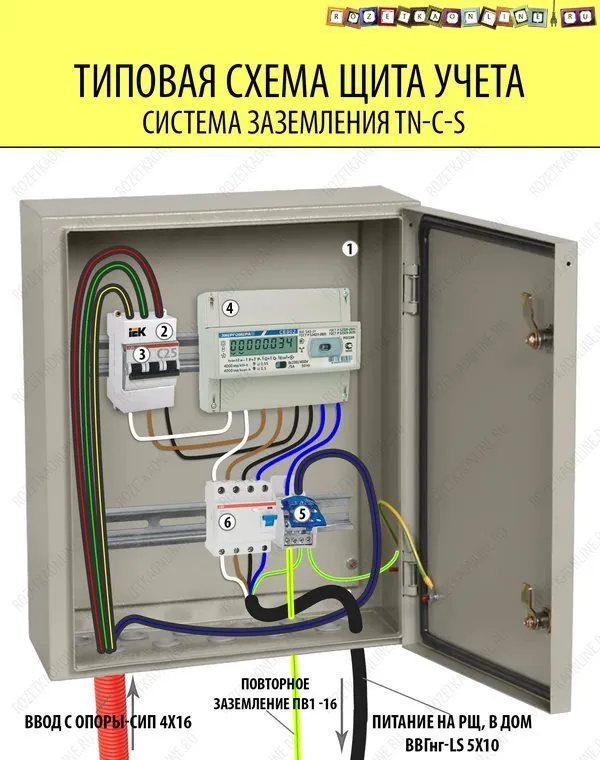

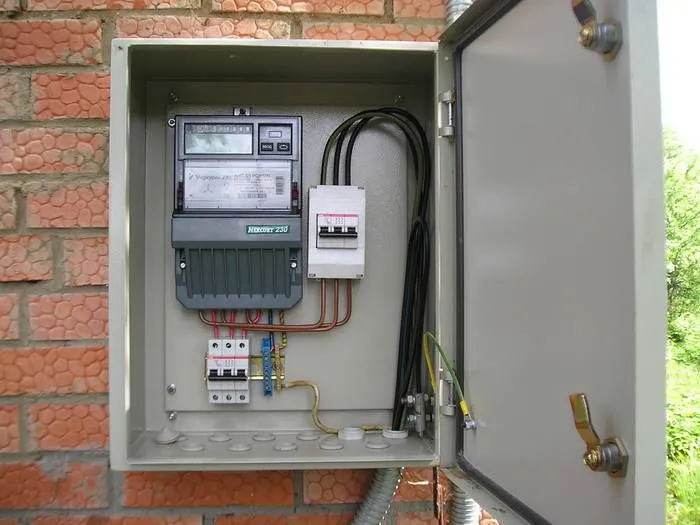

Оптимальная схема щита учета электроэнергии 380В частного дома 15 кВт

От предыдущей, она отличается наличием селективного Устройства Защитного Отключения (номер 6), оно работает сразу на все потребители дома, еще его называют противопожарное. Установка УЗО на вводе в дом рекомендуется Правилами Устройства Электроустановок – ПУЭ.

Подробная пошаговая инструкция по выбору оборудования и сборке доступна по этой ссылке…

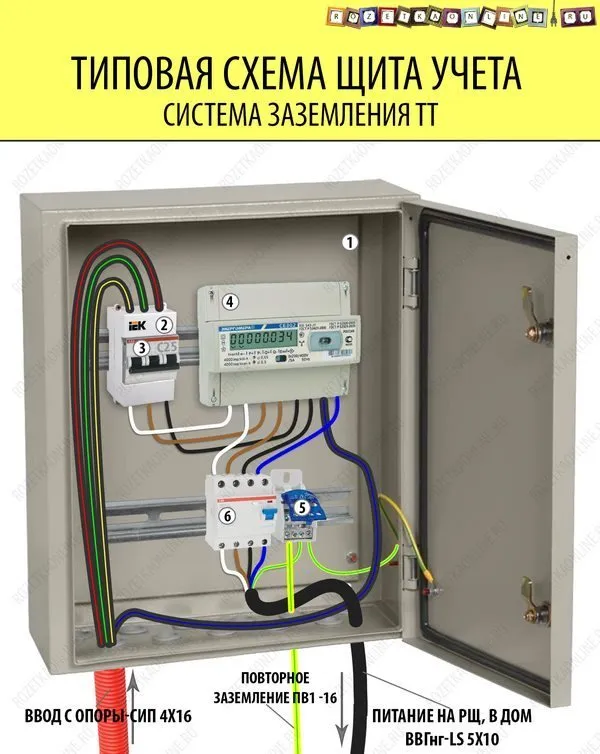

Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT

Это наиболее сбалансированная схема, которую можно реализовать для выносного электрического щита учета дома, простая и надежная. Она подходит для всех, именно её я и рекомендую собирать.

Усовершенствовать же её, в целях усиления защиты электросети и электроприборов дома, можно добавив устройство защиты от импульсных перенапряжений(УЗИП).

Оптимальная электрическая схема для двухкомнатной квартиры

Одной из самых важных работ при благоустройстве или ремонте квартиры является организация удобного и безопасного электроснабжения. Переустройства особенно требуют электротехнические схемы в квартирах старого жилого фонда, не рассчитанные на современное потребление электроэнергии и требования безопасности.

В процессе замены проводки электрощиток обычно переносится в квартиру — такая установка хороша уже тем, что можно сделать все по собственному усмотрению, не ограничивая свои потребности отсутствием свободного места в подъездном щите. Тем более что наиболее мощным приборам требуются отдельные линии с защитными устройствами.

Общие правила

Какой предпочесть щиток — металлический или пластиковый, встраиваемый или навесной — зависит от хозяйского выбора, а также от вида стен. Пластиковый бокс для квартиры намного более удобен и эстетичен.

Обычно стараются выбрать встраиваемый, но в бетонных стенах сложно выдолбить нишу необходимого размера, поэтому чаще используется навесной щиток. Устанавливается щиток так, чтобы к нему был свободный и удобный доступ, на высоте полутора метров от пола и не ближе 0,5 метра от инженерных коммуникаций газо-и водоснабжения.

При выборе размера бокса нужно учесть, что в нем должны остаться свободными несколько модулей, поскольку со временем в квартире появится дополнительное электрооборудование, которому потребуется отдельная линия. В нашей схеме мы используем встраиваемый бокс ЩРН(В)-П IP41 серии PRIME IEK®. Это отличный вариант для квартиры: он максимально прост в сборке и монтаже, удобен в пользовании и благодаря современному дизайну украсит любой интерьер. В нашем случае нужен PRIME на 18 модулей (схема включает автоматы из 12 модулей, но мы помним о необходимости «запасных» модулей). Кстати, не забывайте об обязательном нанесении пояснительных надписей, чтобы в процессе эксплуатации в любой момент можно было разобраться, где какой автомат установлен. Удобнее всего маркировка наклейками с цифрами на аппаратах, а на внутренней стороне дверцы можно прикрепить табличку условных обозначений.

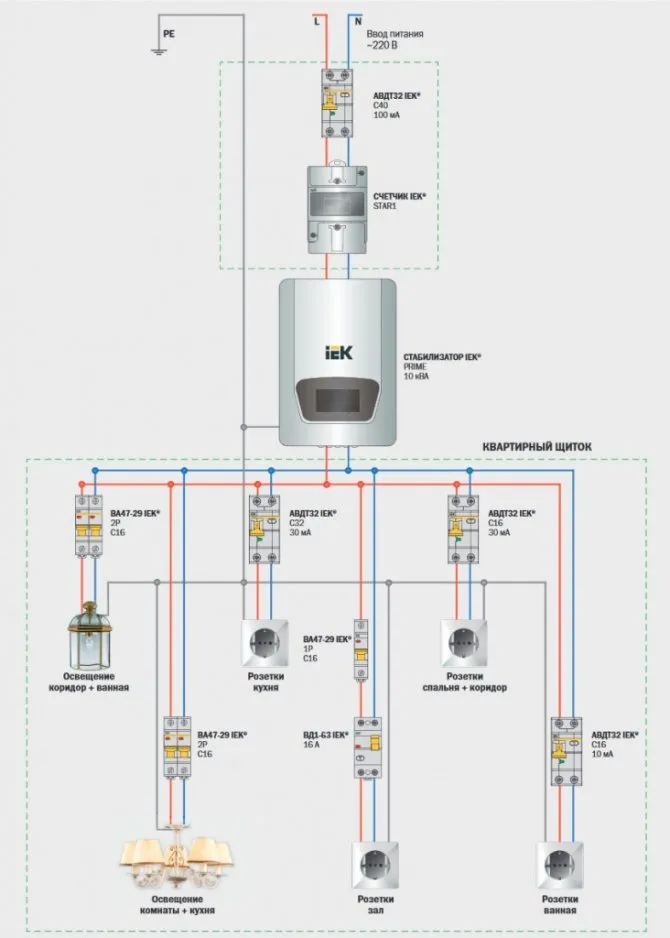

Типовая схема электроснабжения двухкомнатной квартиры

Предлагаем для двухкомнатной квартиры однофазную электрическую схему с набором автоматических выключателей и УЗО, которая составлена в соответствии со строительными нормами СП 31-110-2003 и ГОСТ 32395-2015.

Этажный щит

Электросхему квартиры предваряет установка необходимых аппаратов в общем этажном щите. Сюда необходимо установить входной автомат дифференциальной защиты, который будет защищать электросистему всей квартиры, включая электросчетчик. В качестве входного автомата мы рекомендуем АВДТ32 IEK® с увеличенной способностью 6 кА и токовой уставкой 100 мА. Такой выбор обусловлен необходимостью обеспечения селективности из-за более высокой нагрузки на входе.

После входного АВДТ устанавливаем в этажный щит и счетчик электроэнергии. Современный счетчик — это электронный многотарифный, с классом точности 1, с функцией сохранения информации о потребленной электроэнергии. Для нашей однофазной электросистемы мы установили однофазный электросчетчик российского производства STAR 104 IEK®. Такой выбор обусловлен свойством STAR, отличающим его от других электросчетчиков: его повышенной надежностью. Эти электросчетчики практически невосприимчивы к перепадам напряжения и другим искажениям показателей качества электрической сети. Это свойство особенно важно в условиях традиционно нестабильной работы региональных снабжающих сетей с низкокачественным электроснабжением.

Вышеназванная проблема и наличие дорогостоящей высокочувствительной электротехники заставляет многих хозяев задуматься об установке в квартире дополнительной защиты -стабилизатора напряжения.

Релейный стабилизатор самый экономичный и простой в пользовании, но и довольно шумный. Электромеханический стабилизатор имеет меньшую погрешность напряжения — всего 3%, но шумит не меньше релейного. Наиболее высокоточный, современный и бесшумный стабилизатор -симисторного типа, но и стоимость его достаточно высока. Какой тип выбрать, взвесив все «за» и «против» — решать хозяину. Мы рекомендуем симисторный однофазный стабилизатор напряжения PRIME IEK® (настенный или переносной) с повышенным классом точности, расширенным диапазоном входных напряжений, мгновенной реакцией, высокой надежностью и абсолютно бесшумной работой.

Квартирный щиток

Теперь переходим к схеме самого квартирного щитка. В качестве устройства защитного отключения (УЗО) в ней активно используются автоматы дифференциальной защиты АВДТ32 IEK®. Комбинированная схема с электронным модулем дифференциальной защиты, варистором класса D и встроенным выключателем обеспечивает сразу четыре вида защиты: от дифференциального тока (тока утечки), короткого замыкания, перегрузки, а также защиту внутренних частей устройства от импульсных перенапряжений. Помимо этого, АВДТ32 имеет тип А, т. е. срабатывает и на постоянный пульсирующий ток утечки у приборов с электронными компонентами (например компьютеры). Сегодня АВДТ32 — одна из лучших возможных защит при прямом прикосновении к токоведущим частям.
АВДТ32, защищающие розеточные группы различного назначения, имеют разные токовые уставки и разный номинальный ток. Электробезопасность кухни, общего зала и спальни обеспечат дифавтоматы с уставкой 30 мА. На ванную ставим дифавтомат с более чувствительной уставкой 10 мА, т.к. это помещение с высокой влажностью и, следовательно, повышенной опасности. Кухонная розеточная группа защищена дифавтоматом на более высокий номинальный ток 32 А, поскольку современные кухни имеют повышенное энергообеспечение, которое включает электродуховку, СВЧ-печь, посудомойку, электрочайник и т.п.

Хотим особое внимание обратить на защиту розеточной группы комнаты, в которой установлен компьютер и другая электронная техника. В качестве УЗО здесь стоит не АВДТ, а комбинация автоматического выключателя ВА47-29 IEK® и дифференциального автомата ВД1-63 IEK®. Это сделано для более надежной защиты электронного оборудования, особенно если дом находится рядом с ЛЭП или железной дорогой — зон с высокой вероятностью возникновения электромагнитных помех. Поскольку АВДТ32 — высокочувствительный аппарат с электронным модулем дифзащиты, эти помехи могут спровоцировать его ложное срабатывание, что крайне нежелательно для компьютерной техники. Поэтому его заменяют высоконадежные и проверенные временем электромеханические аппараты с высокой помехоустойчивостью ВА47-29 IEK® и ВД1-63. Дифференциальный выключатель ВД1-63 с электромеханической схемой без электронных компонентов не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника. На его корпусе есть независимый индикатор состояния цепи, который предоставляет точную информацию о состоянии контактов.

Освещение мы разделили на две группы: коридор плюс ванная и комнаты плюс кухня. Это сделано для большего удобства: в случае срабатывания автомата в первой группе освещения вторая группа остается в рабочем состоянии. Для их защиты установлены автоматические выключатели ВА47-29 IEK®. Одно из достоинств этих аппаратов — усовершенствованная дугогасительная система с повышенной устойчивостью к токам короткого замыкания и увеличенным сроком службы, которая защищена патентом на изобретение. Выключатели также имеют на корпусе индикатор положения контактов.

Вы, наверное, обратили внимание, что в предлагаемой схеме квартирного щитка нет вводного автомата дифференциальной защиты, хотя ГОСТ приводит электрические схемы, включающие автоматы на вводе. Практика показывает, что вводной автомат с экономической и технической точки зрения — лишняя трата денег, в квартире им практически никогда не пользуются. А мы разрабатывали надежную рабочую схему, рассчитанную на рачительных пользователей.

Советы профессионалов

Теперь нелишним будет обратиться к советам, профессиональных электриков, которые помогут более грамотно выполнить расключение электрического щитка и упростить его эксплуатацию.

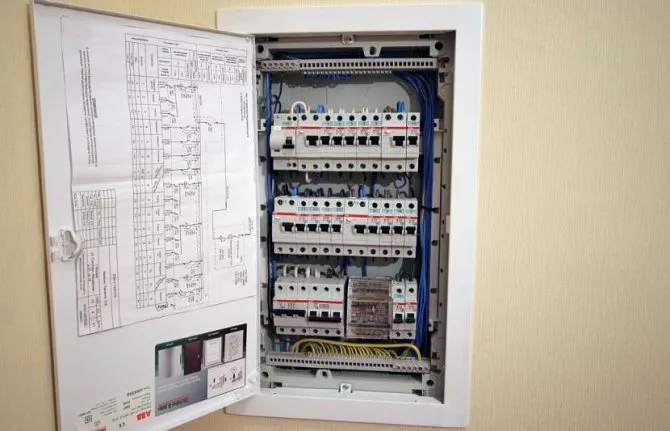

Устанавливая распределительный щит в квартире или доме, желательно, создать схему всех подключений с понятными обозначениями. Её можно вычертить или распечатать на бумаге и приклеить с внутренней стороны дверцы корпуса щита. Это позволит, в случае аварийной ситуации и отсутствии хозяина, практически любому оперативно выполнить отключение или включение энергии.

Для удобства обслуживания и проведения ремонтных работ все группы проводки внутри распределительного щита группируются по назначению линий. Группировку можно произвести при помощи изоляционной ленты или пластиковых хомутов. На каждую группу крепятся бирки с соответствующими надписями. Ремонтируя проводку не придётся ломать голову над тем – какой провод за что отвечает и избежать неприятных ошибок.

Ещё раз напоминаем о важности правильного подключения автоматических выключателей – проводники ввода заводятся сверху. Для надёжности осмотрите маркировку на устройствах, большинство производителей размещают на них схему правильного подключения и вопрос – как подключить автомат в щитке, отпадает сам собой

При правильной сборке и расчётах повышенной температуры быть не должно. В противном случае необходимо отключать щиток, и искать источник проблемы. Если этого не сделать – короткое замыкание неизбежно.

Примерно один раз в шесть месяцев необходимо протягивать все винты внутри распределительного щита

Это особенно важно при использовании в сети алюминиевых проводов

Профессионалы рекомендуют не пожалеть трёх мест под установку в щитке модульной розетки. Это позволит подключать к щитку различные инструменты и освещение, полностью обесточив все линии.

Для создания высокотехнологичного щитка распределения, рекомендуется установить в него реле напряжения. Это устройство будет отслеживать показатели сети и в случае критического скачка вверх или падения напряжения автоматически отключит нагрузку. После восстановления номинальных показателей произойдёт включение. Таким образом можно надёжно защитить электроприборы имеющие повышенные требования к напряжению сети.

Протягивание креплений контактов можно совместить с уборкой внутри корпуса распределительного щита. Грязь заставляет элементы щитка сильнее греться, а пыль и паутина могут стать источниками коротких замыканий.

Бюджетный щит для 3-х комнатной квартиры

Сегодня, я расскажу о том, как не следует делать при замене электропроводки в квартире, но это лучше чем старая советская проводка))

В числах 20-х мая, один из моих коллег по электрике отдал своего знакомого, которому нужно было собрать щит. Почему он сам не сделал ему? А потому, что он увидел мои работы и решил что лучше меня этого никто (среди его окружения) не сделает. Проблема для меня заключалась в том, что уже все линии (т.е провода) по квартире уже были проложены и материалы для щита уже были заказаны моим коллегой. В любом другом случае я не взялся бы за такую работу, так как специфика моей работы подразумевает проработку количества и качества линий в квартире или доме. Но согласился я еще и потому, что заказчик работает видео-оператором и готов записать видео-отзывы от себя и еще двоих моих заказчиков (у которых сейчас заканчиваю свою работу).

В чем именно заключалась моя работа? Несмотря на то, что материалы уже были заказаны, необходимо было сделать проект-схему, чтобы наглядно увидеть как все будет выглядеть. Итак, вот такие были вводные данные: 1. В доме есть газ, но духовой шкаф будет электрический. 2. Необходимо сделать мастер-выключатель на всё, кроме холодильника 3. Вводной автомат в подъезде на 40А

Предупреждаю сразу, это очень бюджетный щит, по-хорошему нужно делать иначе и не ставить 1 узо или диф на всю квартиру! Но главное, вся необходимая защита в нем имеется. И заказчик сразу был предупрежден о последующем неудобстве при использовании.

Проект щита был готов примерно за 1,5 часа

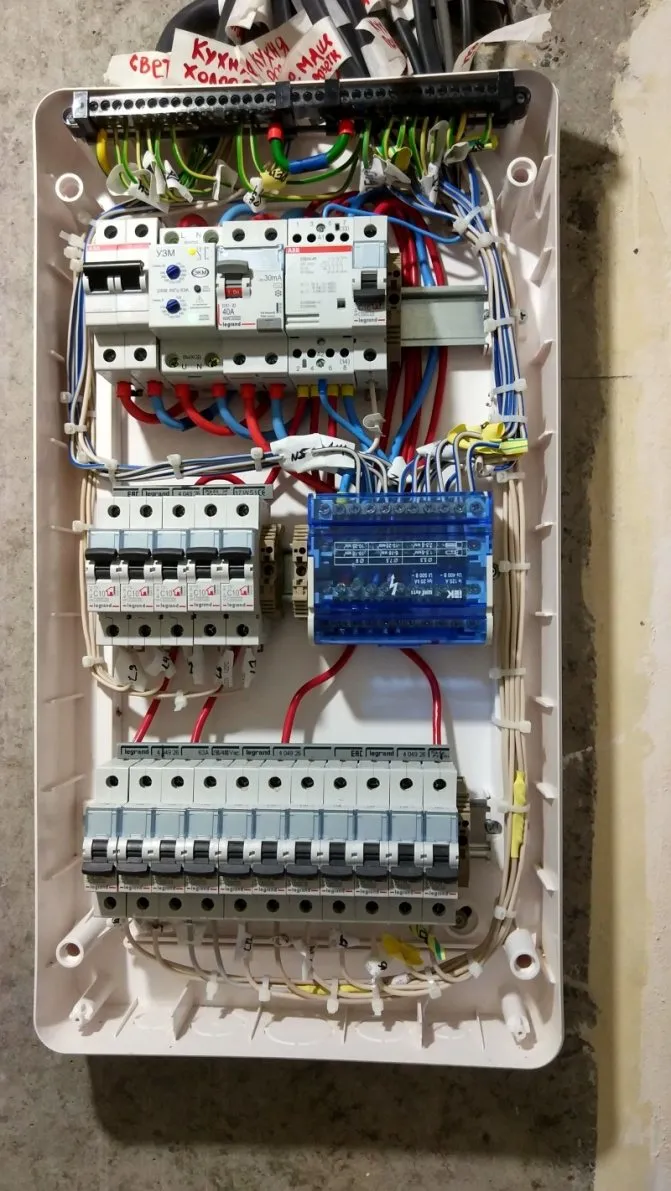

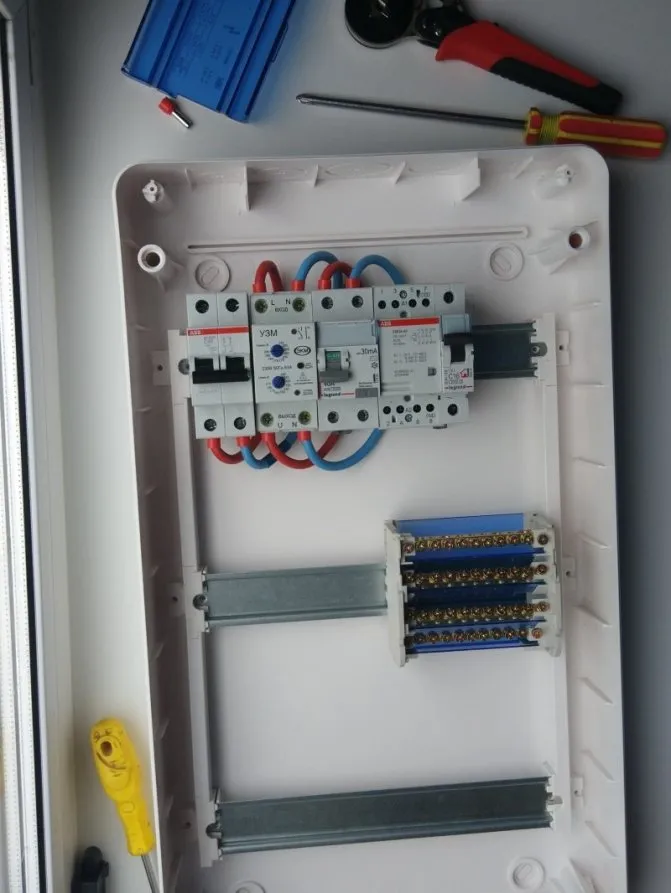

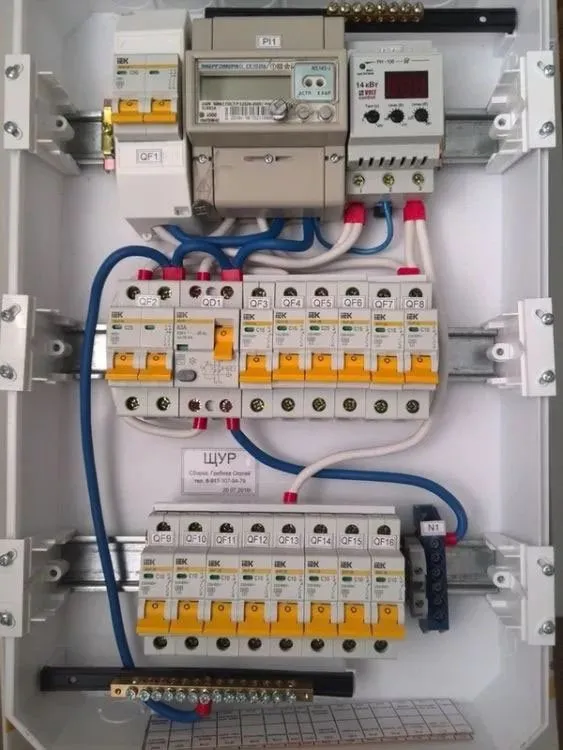

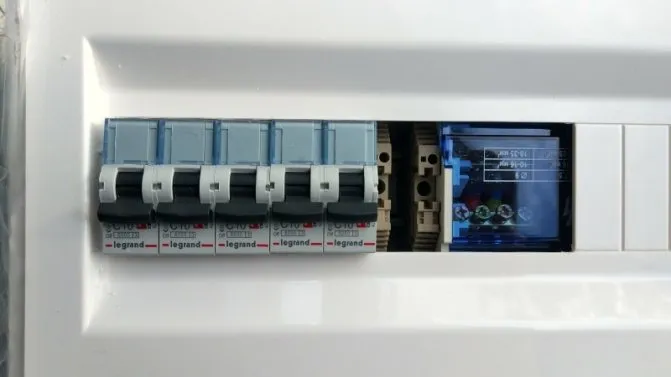

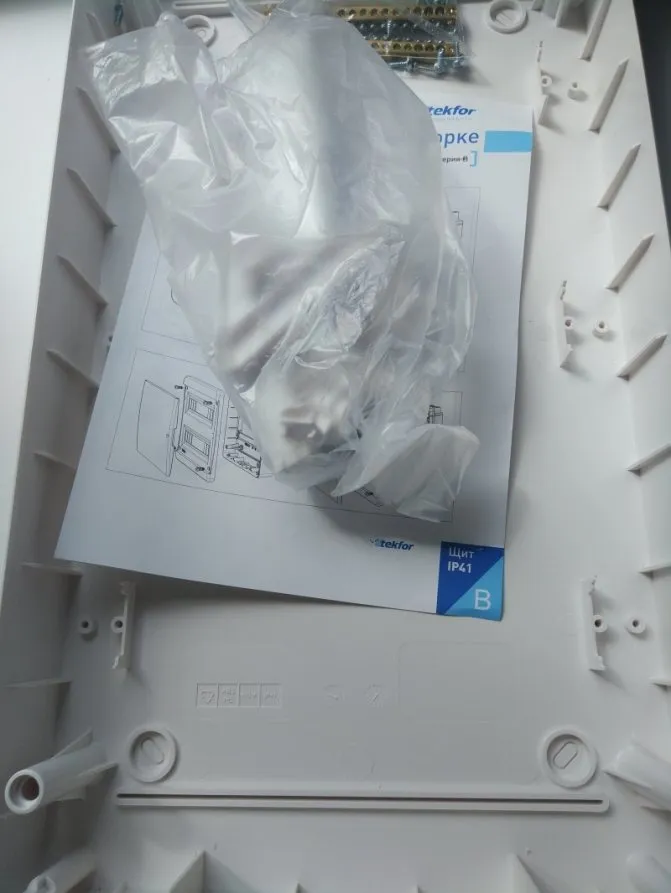

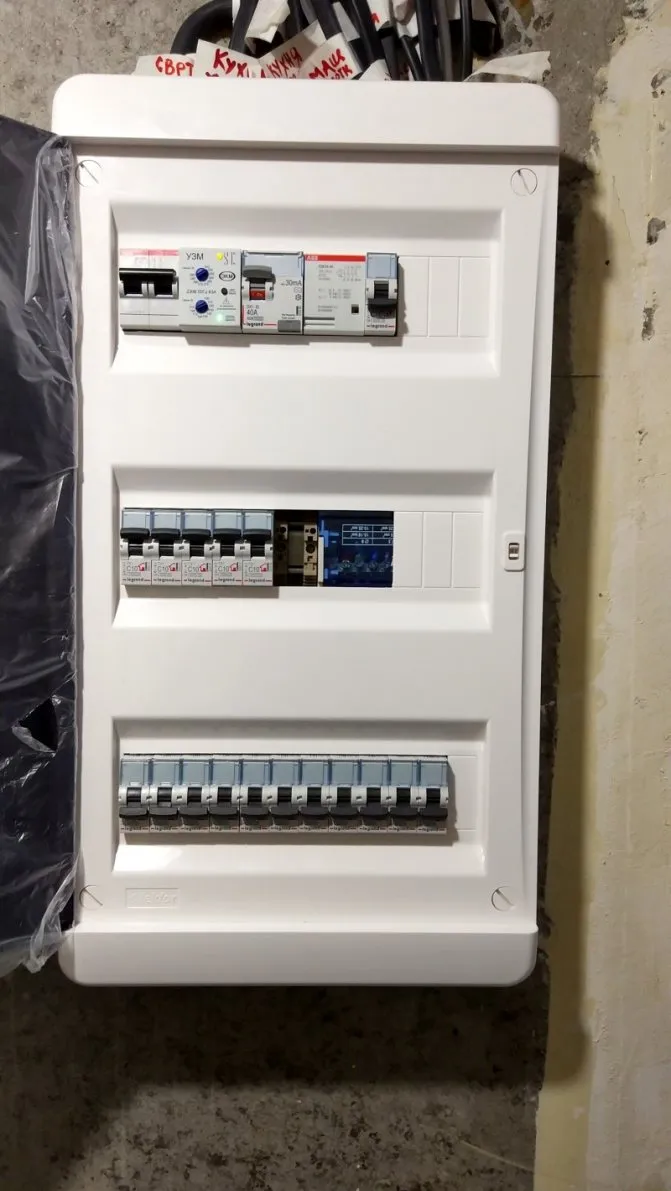

Уже 23 мая материалы были у меня и я принялся за сборку. Покажу несколько фото в хронологическом порядке.

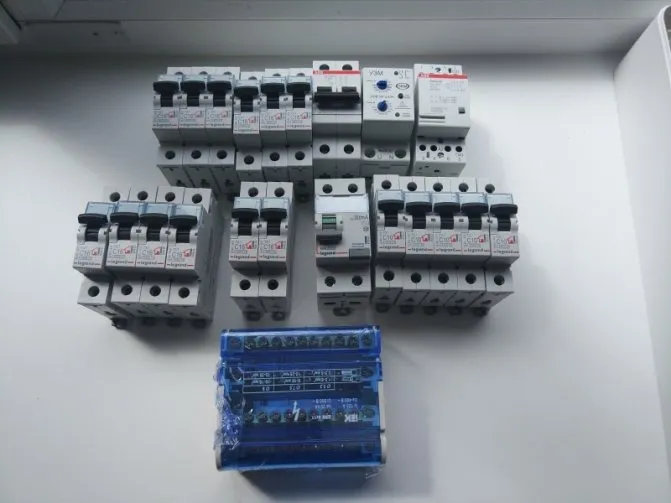

И фото крупным планом что именно использовалось в данном щите

Тем, кто делает проводку сам или вам делает мастер — следите чтобы запас проводов для подключения в щите был достаточным и не пришлось наращивать. Как делаю я? Проводим линию на стене, где будет верхняя точка щита (она же точка ноль, от нее идет разводка внутри самого щита), затем нужно знать размеры щита — высоту и ширину. Учитывайте, что в каждых щитах отверстия для ввода будут разными, где-то круглые не связанные друг с другом (как в данном щите из этого поста), а где-то один прямоугольный вырез на все подводящие провода. Далее формула такая — высота + ширина + 0,5 ширины. Именно таким должен быть запас проводов, больше можно, меньше нельзя. Пример: Размеры щита (взяты из головы) ширина 30 см, высота 60 см. Запас проводов от точки нуля = 60 см (высота) + 30 см (ширина) + 15 см (0,5 ширины) = 105 см. Надеюсь понятно? Если есть вопросы, пишите в комментариях.

В моем случае всё было неправильно))) Щит проектировался уже под проложенные линии, материалы уже были заказаны без проекта, запас проводов был недостаточным (пришлось устанавливать щит выше чем было задумано, но это не критично), вследствии недостатка подвдящих проводов было непонятно по нижней рейке — куда и что будет подключаться, поэтому маркировка была сделана уже после подключения щита. В общем вы поняли, мне пришлось выкручиваться и искать решения.

Смотрим ниже, процесс установки щита и как пришлось наращивать недостающий проводок

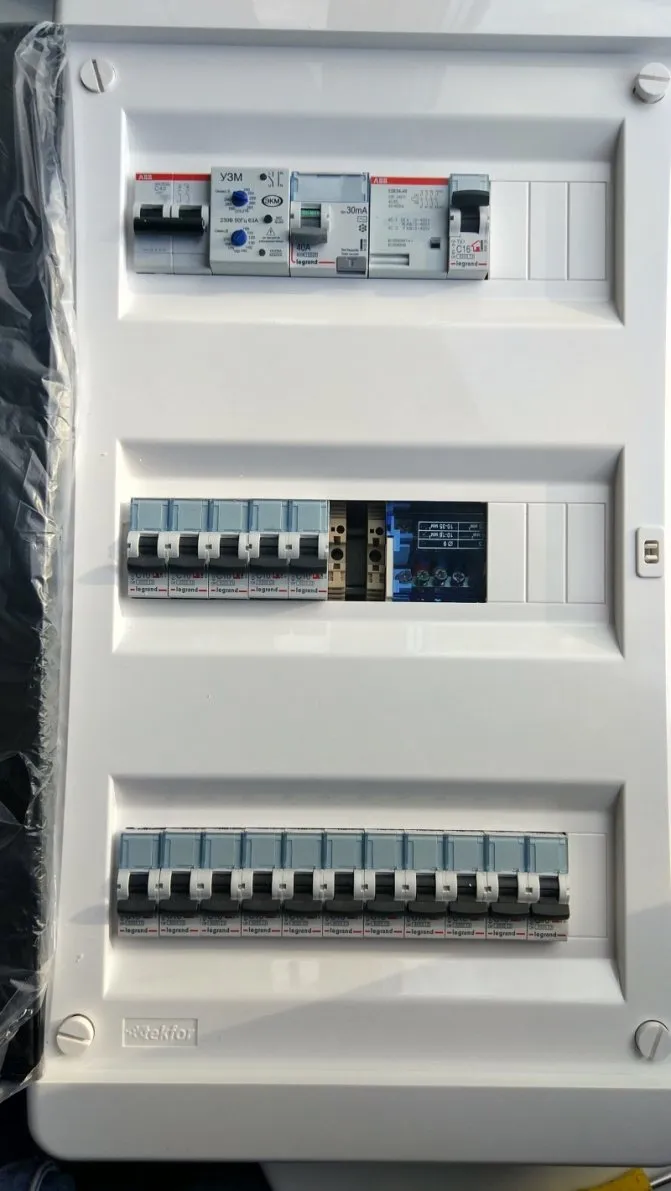

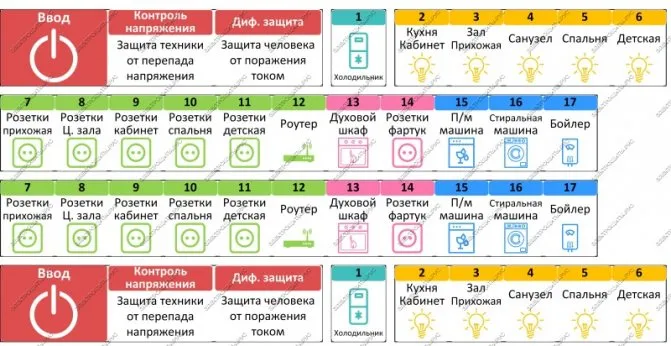

Дело было лишь за внутренней и наружной маркировкой, смотрим результат))

Подведем итоги. Я понял, что буду брать заказы на проекты и сборку щитов только если еще не проложены линии и не заказаны материалы, возможно, если соглашусь то, только в исключительных случаях и по двойному тарифу. Также я не люблю и, видимо никогда не полюблю установку щитов и любые электромонтажные работы, не могу я получать удовольствие от того, что мне не нравится.

Ну как получилось? Напишите в комментариях. И у меня к вам вопрос. Как вы считаете, стоит ли сделать отдельную услугу по комплектам для наружней маркировке для готовых щитов?

P.S. заметили на проводах, внутри щита подписанные бирки? это было сделано из того, что было под рукой чтобы знать от какой линии идет провод. По-хорошему нужно было делать накидные маркировочные кембрики (не помню как точнее называются), но некоторые цифры и буквы были под заказ. А делать нужно было сейчас

Схема электрощитка

При составлении схемы квартирного электрощитка должно быть учтено следующее:

1. Суммарная мощность потребителей системы электроснабжения квартиры;
2. Количество групп потребителей;
3. Мощность каждой группы;
4. Место установки электросчётчика.

На схеме должны быть указаны все комплектующие щитка с указанием полного наименования, номинала и класса защиты – это необходимо для замены составляющих элементов или дополнительного монтажа новых.

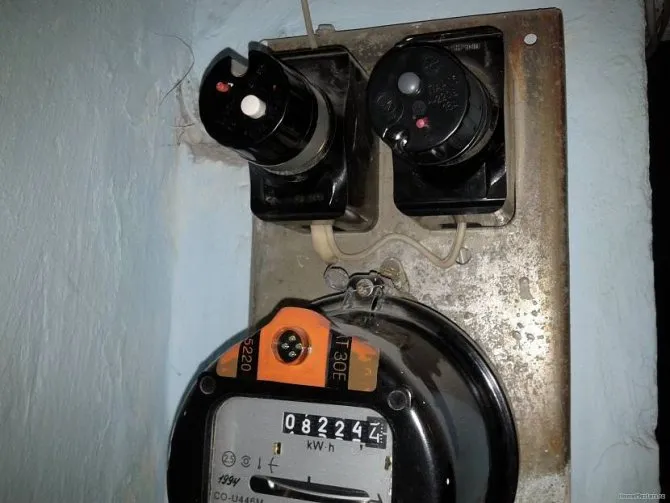

В старых домах советской постройки заземление проводки не выполнялось, соответственно, на схемах электрощитов квартир в таких зданиях, как и по факту, заземляющей шины не будет. Если же дом новой постройки, или же систему электроснабжения здания реконструировали с устройством контура заземления, то схема распределительного щитка будет включать и заземляющую шину.

В зависимости от количества и мощности потребителей электроэнергии, схема распределительного щитка может быть простой или достаточно сложной. Но собранный по ней щит в любом случае должен обеспечивать безопасность и удобство пользования системой электроснабжения, поэтому перечень и расположение комплектующих в схеме тщательно продумывается.

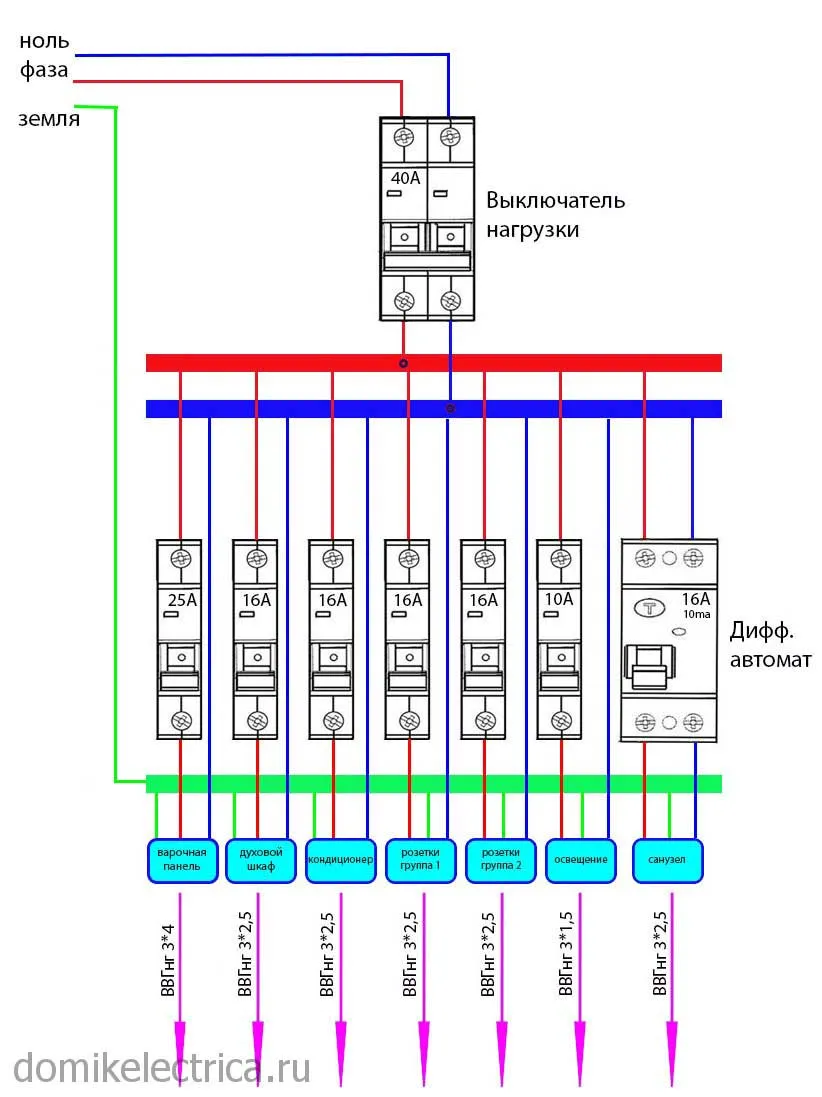

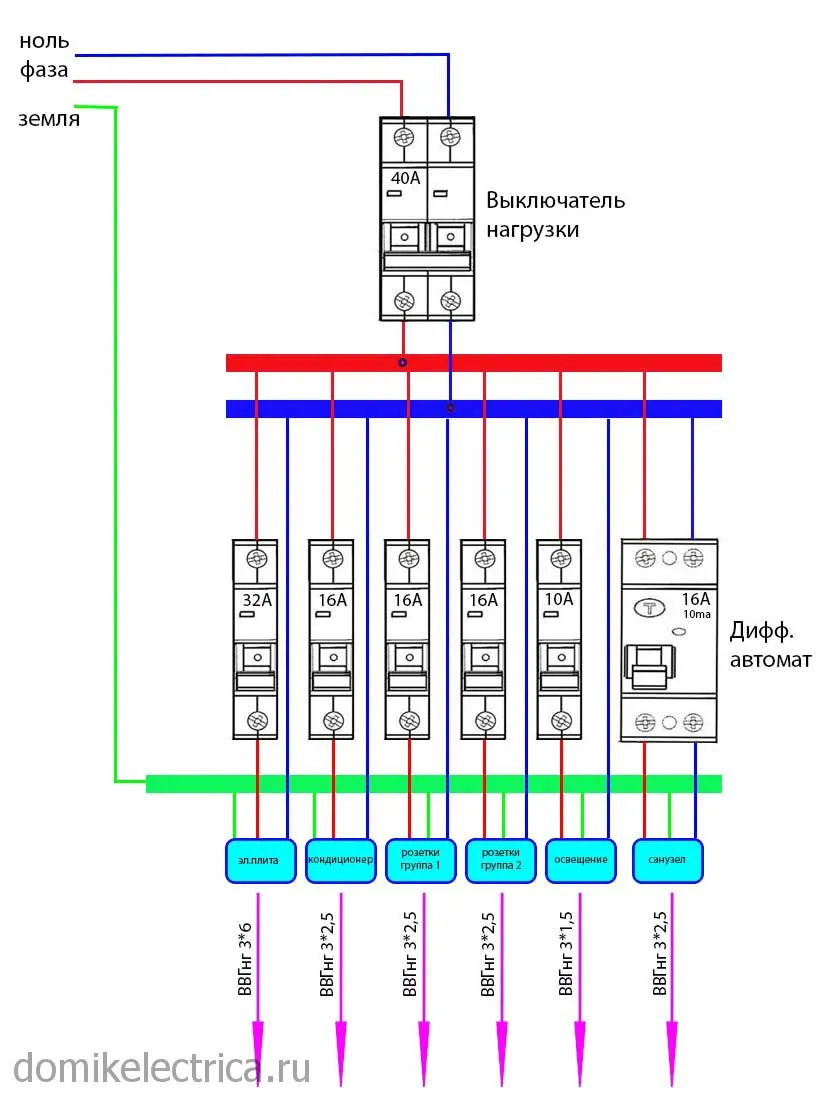

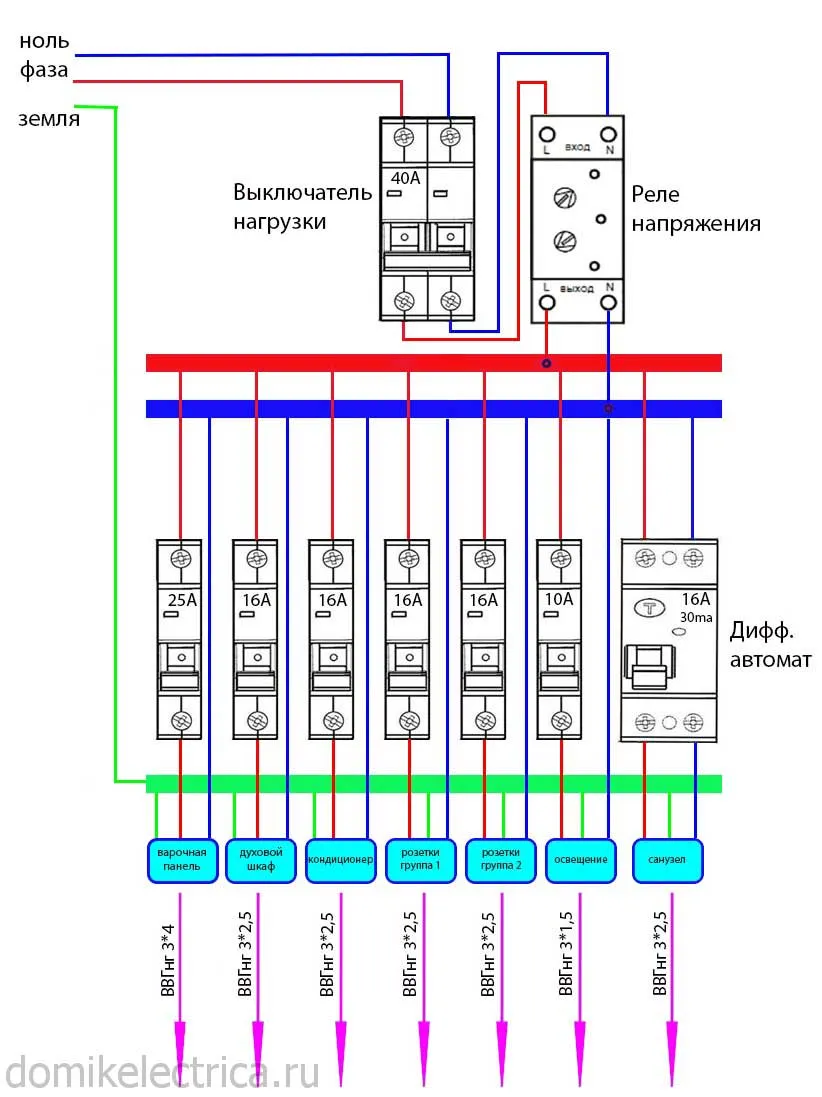

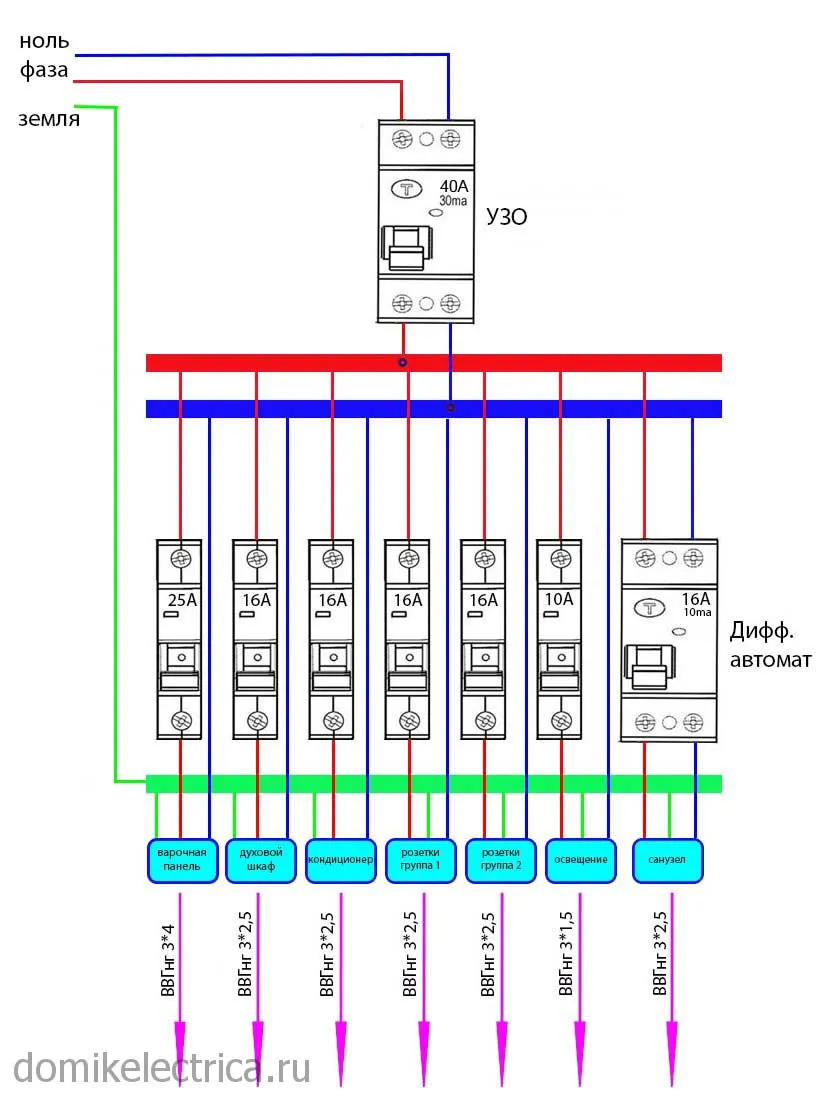

Упрощенная схема квартирного щитка

На вводе стоит выключатель нагрузки, а не автомат. Если на этажном распредщите у вас уже смонтирована защита, после или до счетчика (проверьте это перед тем как собирать данную схему), то ставить автомат еще и на вводе не обязательно. Чем лучше выключатель нагрузки от автомата можно узнать из статьи Модульный выключатель нагрузки или вводной автомат.

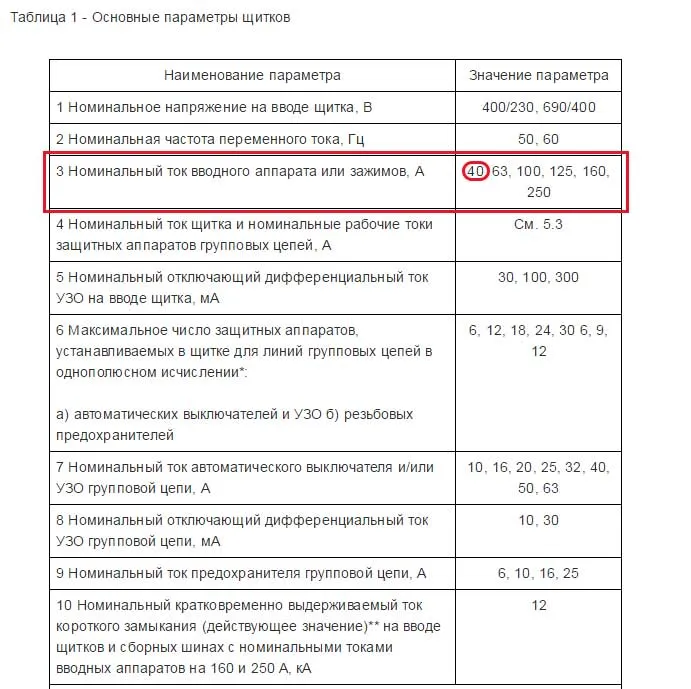

Номинальный ток вводного аппарата для квартир с эл.плитами и однофазной нагрузкой должен быть от 40А и выше.

На дифференциальный автомат подключен санузел, т.е. розетки, освещение и все потребители в ванной совмещены в одну группу. Причем ток утечки на диффе выбран 10мА.

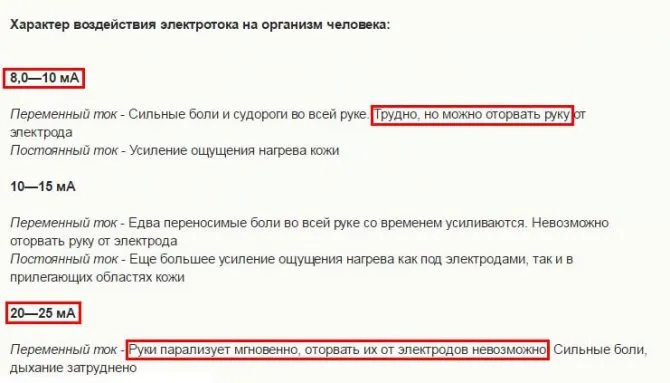

Некоторые электрики ставят на 30мА, мотивируя это возможными ложными срабатываниями. В правилах нет конкретного запрета, оговаривается что данная защита не должна быть более 30мА. Почему все таки лучше поставить на 10мА, можно понять ознакомившись с тем, как ток определенной величины влияет на ваше тело:

Правда в магазинах чтобы прибрести диф.автоматы на 10мА, скорее всего придется делать заказ. В основном в свободной продаже преобладают именно устройства с током утечки на 30мА.

Варочная панель и духовой шкаф запитаны по отдельным группам, подразумевается что это два разных потребителя. Если у вас эл.плита, то есть когда варочная с духовкой вместе, нужно менять питающий кабель и автомат защиты:

Если вас беспокоят перебои с напряжением и вы хотите защитить свое оборудование от его скачков, тогда можно немного увеличить стоимость схемки, добавив на ввод реле напряжения. Здесь схематично изображено реле марки УЗМ-51М, как наиболее простое в подключении (вход-фаза+ноль и выход-фаза+ноль).

Плюсы данных схем:

• ⚡
  недорогая
• ⚡
  оптимальный вариант для маленьких квартир
• ⚡
  проста в монтаже и подключении

Большой минус схемы в том, что при утечке тока в других линиях кроме санузла, защита работать не будет.

Данную схему можно улучшить поставив на ввод УЗО. Перед этим убедитесь, что в этажном щите где расположен ваш счетчик, установлен автоматический выключатель, так как УЗО без автомата ставить запрещено. Если там уже стоит УЗО или дифавтомат, то дублировать защиту не имеет смысла. Схемка с УЗО на вводе будет вот такой:

Один нюанс — если у вас общий расход кабеля в проводке квартиры от 400м и более, то возможны ложные срабатывания вводного УЗО из-за суммарных утечек тока. Здесь уже целесообразно применить УЗО на отдельные группы, убрав из схемы квартирного щитка вводное.

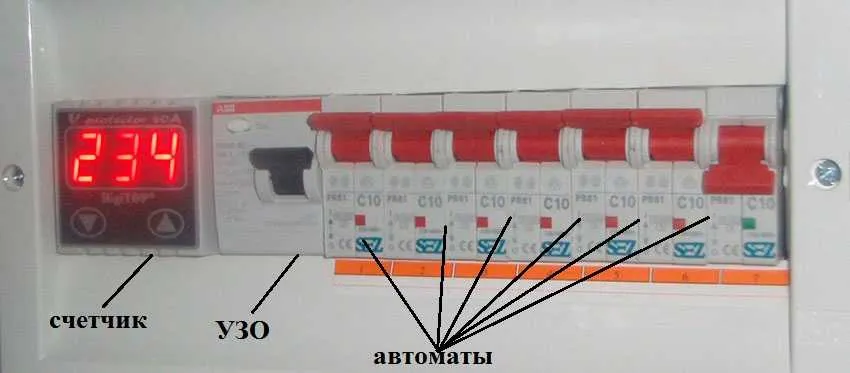

Из каких элементов состоит электрощит

Чаще всего в распредщитке имеются такие компоненты.

• ВА. Вводной автомат (или ВА) устанавливается для защиты контура проводки. Основной входящий проводник подключается к клеммам ВА. Нередко для удобства и комфортного использования перед этим аппаратом монтируют рубильник. Его установка рациональна и потому, что он позволяет легко обесточить цепь, идущую в квартиру, чтобы, к примеру, заменить вышедшие из строя элементы в электрощитке.
• Счетчик электричества. Данное устройство идет только после ВА. Его функция заключается в подсчете затраченной электроэнергии. Многие устанавливают электросчетчик за пределами распредщитка вместе с ВА. К примеру, это может быть площадка или тамбур многоквартирного дома.
• УЗО. Этот элемент необходим для предотвращения возникновения пожара или удара током. Оно может быть одним в схеме (крепится после счетчика) или же их ставят несколько на каждую линию, где предполагается большое энергопотребление (кондиционер, водонагреватель, электроплита и т.д.).

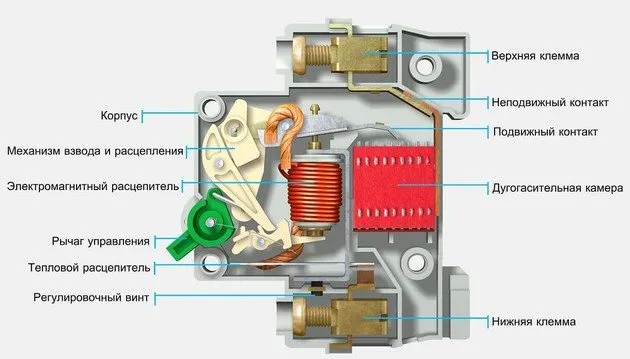

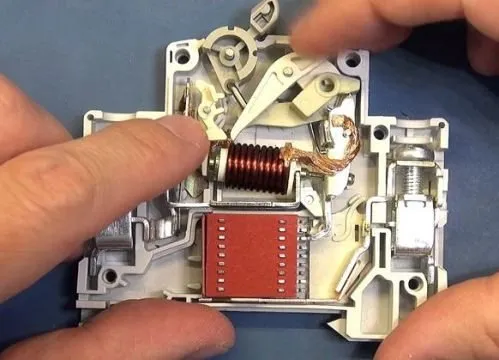

• Линейный автомат. Подключение автомата в щитке квартиры необходимо для контроля отдельных линий (освещение или бытовая техника). Их функция заключается в разрыве электроцепи в момент появления замыкания или перегруза. Тем самым они сохраняют в целости проводку и энергопотребительские приборы.
• Дифавтомат. Это устройство заменяет УЗО и автомат вместе взятые. Его использование целесообразно, если в щитке место ограничено.
• Шины для соединения. Эти элементы нужны для подключения рабочих проводников заземления и нулей.
• РейкаDIN. Необходима для крепежа устройств в электрощитке. Ни одна схема автоматов в щитке квартиры не обходится без данного элемента.

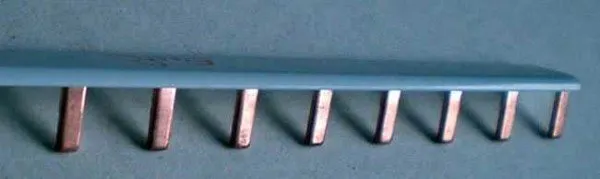

• Шины для распределения. Данная деталь нужна для связки автоматов, дифавтоматов и УЗО. Она может быть рабочим нулем, так и в качестве токового проводника.

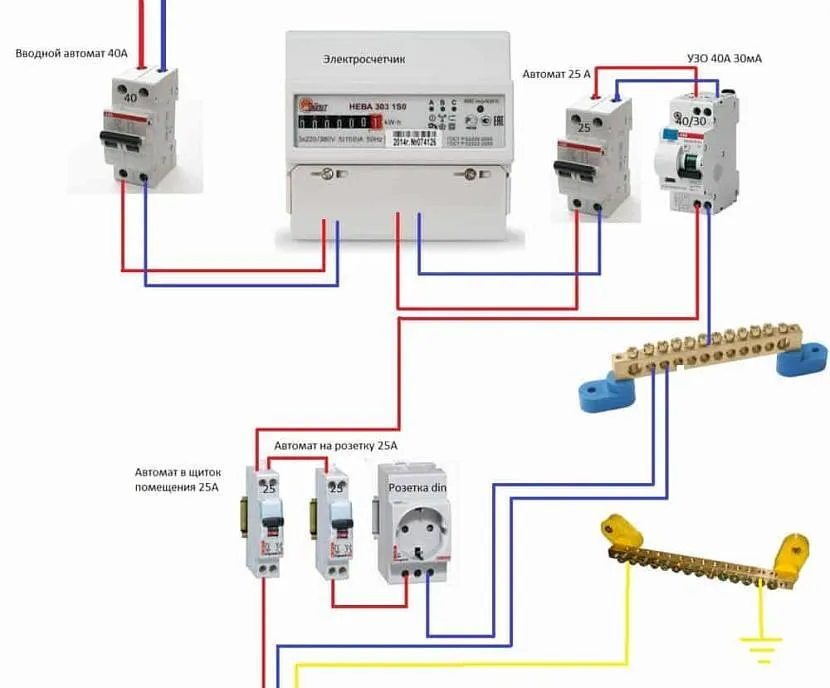

Для подключения трехфазной розетки, количество используемых элементов в электрощите ничем не отличается от однофазной. Правда там применяются компоненты, подходящие под этот тип сети.

Что должно быть в щитке

И в квартире и в частном доме есть несколько вариантов компоновки щитка. В основном это касается места установки вводного автомата и счетчика. В частном доме могут счетчик поставить на столбе, а автомат — на стене дома, почти под крышей. Иногда счетчик ставят в доме, но это если его строили его пару десятилетий назад. В последнее время в доме приборы учета ставят крайне редко, хотя никаких постановлений и указаний по этому поводу нет. Если счетчик стоит в помещении, его можно ставить в щиток, тогда при выборе модели щитка необходимо учитывать габариты счетчика.

О том, как подключить электричество от столба к дому, читайте тут.

В некоторых многоквартирных домах счетчики стоят в боксах на лестничных клетках. В этом случае шкаф нужен только под УЗО и автоматы. В других домах он стоит в квартире. При модернизации электросети, шкаф придется покупать с тем расчетом, чтобы туда поместился и счетчик тоже или покупать отдельный бокс под счетчик с вводным автоматом.

При составлении схемы электропитания очень важна безопасность. В первую очередь она обеспечивается для людей: при помощи УЗО — устройства защитного отключения (на фото под номером 3), которое устанавливается сразу после счетчика. Это устройство срабатывает, если ток утечки превышает пороговое значение (произошло замыкание на «землю» или кто-то сунул пальцы в розетку). Это устройство разрывает цепь, минимизируя возможность поражения электротоком. От УЗО фаза поступает на входы автоматов, которые тоже срабатывают при превышении нагрузки или при коротком замыкании в цепи, но уже каждый на своем участке.

Во вторую очередь необходимо обеспечить нормальную работу бытовой техники и электроприборов. Современная сложная техника управляется микропроцессорами. Им для нормальной работы требуется стабильное питание. Понаблюдав некоторое время за напряжением в нашей сети, его стабильным не назовешь: оно изменяется от 150-160 В до 280 В. Такой разброс импортная техника не выдерживает. Потому хотя-бы некоторые группы автоматов, подающих питание на сложную технику, лучше включить через стабилизатор. Да, стоит он немало. Но при скачках напряжения первыми «летят» платы управления. Они у нас не ремонтируются, а просто меняются. Стоимость такой замены — около половины стоимости устройства (больше или меньше зависит от типа устройства). Это вряд ли дешевле. Собирая электрощиток своими руками, или только его пока планируя, помните об этом.

Устанавливается стабилизатор на одну или несколько групп и включается после УЗО и перед групповыми автоматами. Так как устройство это немаленькое, в щиток его установить не получится, а вот рядом — пожалуйста.

Также в щитке устанавливаются две шины: заземления и зануления. На шину заземления заводятся все заземляющие провода от приборов и устройств. На «нулевую» шину провод приходит от УЗО, и подается на соответствующие входы автоматов. Обозначается ноль обычно буквой N, при разводке принято использовать синий провод. Для заземления — белый или желто-зеленый, фазу ведут красным или коричневым проводом.

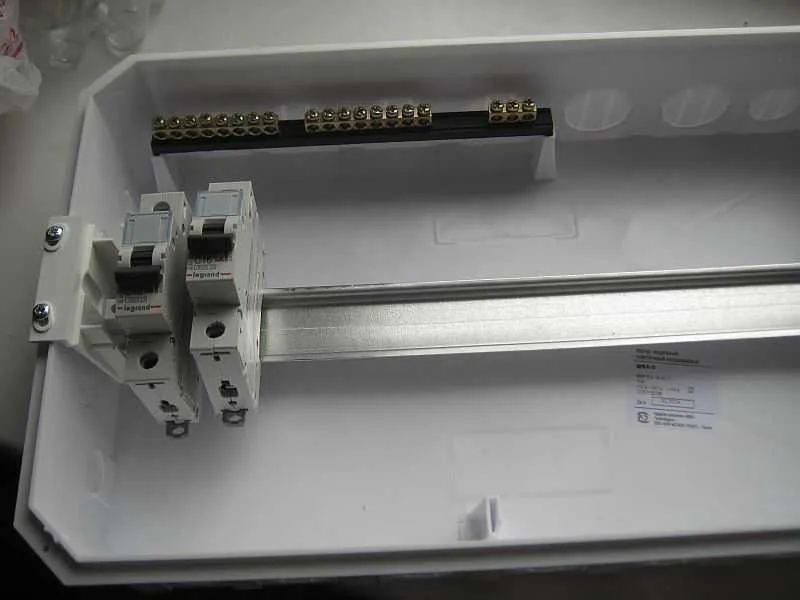

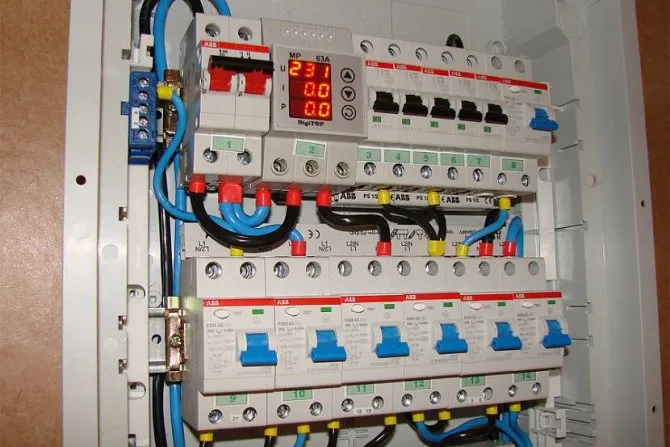

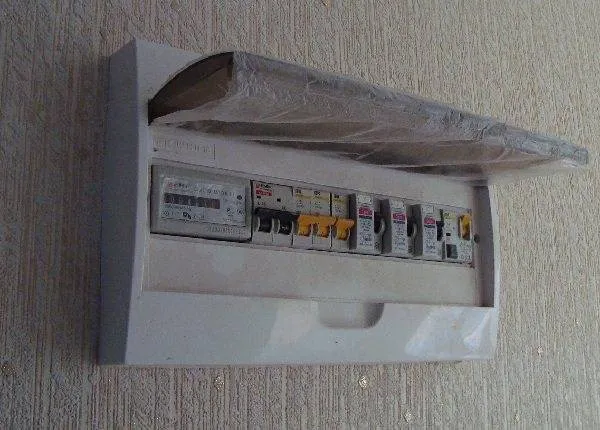

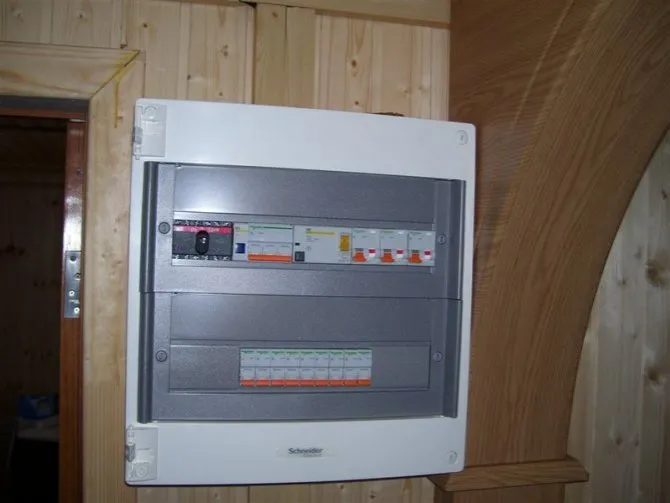

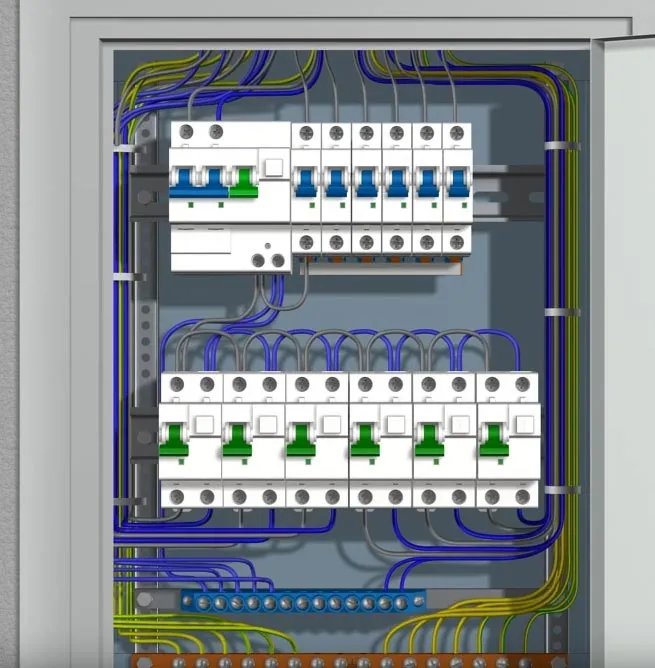

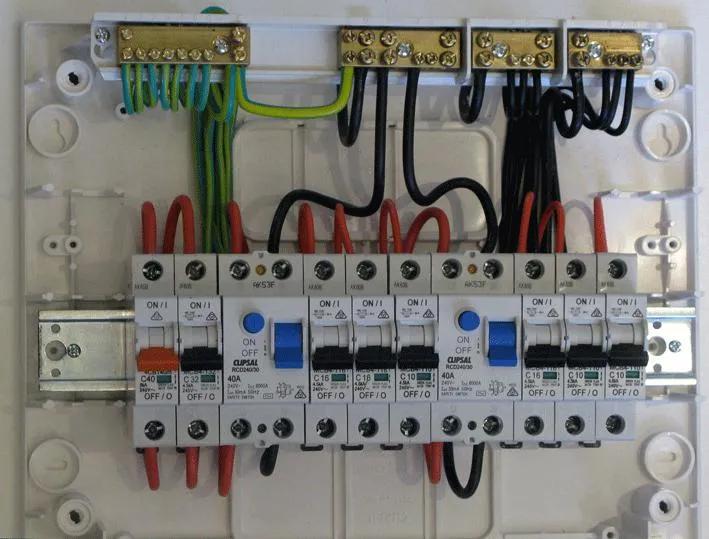

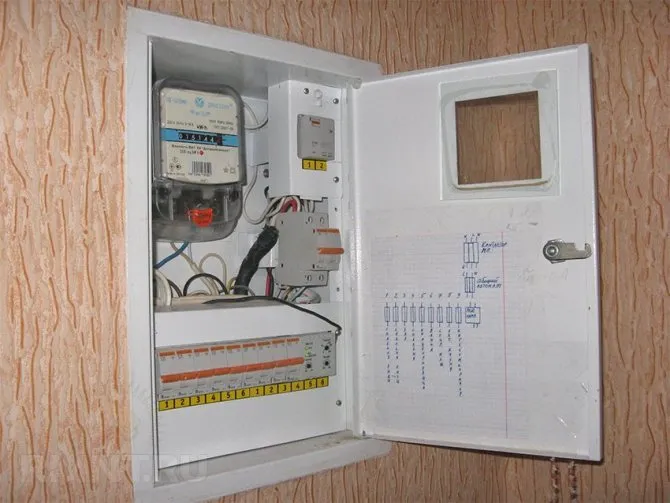

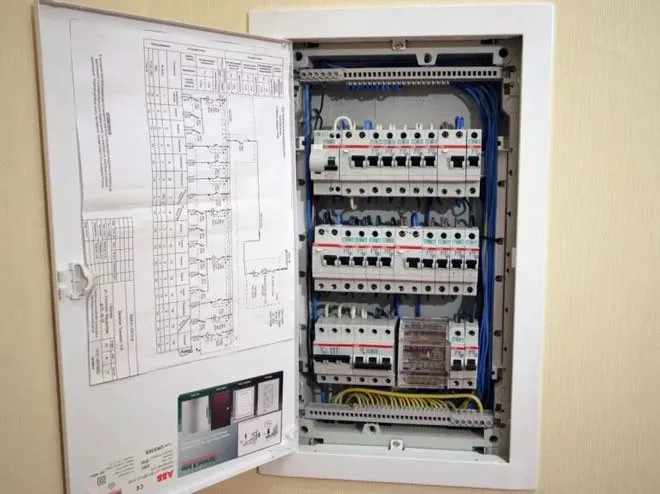

Один из вариантов собранного небольшого щитка

При самостоятельной сборке электрического щитка, нужно будет приобрести сам шкаф, а также рейки (называют DIN-рейки или ДИН-рейки), на которые крепят автоматы, УЗО и переключатели. При установке реек, проверьте уровнем их горизонтальность: не будет проблем с креплением автоматов.

Все автоматы должны между собой соединяться. Это можно сделать при помощи проводников — соединяя последовательно их входы, или при помощи готовой соединительной гребенки. Гребенка — надежнее, хотя и стоит дороже, но если учесть время, которое вы потратите на соединение всех автоматов, то вряд ли несколько десятков рублей имеют такое принципиальное значение.

Схема на несколько групп

Не всегда схемы электропитания просты: групп потребителей разбивают по этажам, отдельно выводят хозпостройки, освещение гаража, подвала, двора и придомовой территории. При большом количестве потребителей кроме общего УЗО после счетчика, ставят такие же устройства, только меньшей мощности — на каждую группу. Отдельно, с обязательной установкой персонального защитного устройства, выводят электропитание для ванной комнаты: это одно из самых опасных помещений в доме и квартире.

Очень желательно поставить защитные устройства и на каждый из вводов, которые идут на мощную бытовую технику (более 2,5 кВт, а такую мощность может иметь даже фен). В купе со стабилизатором они создадут нормальные условия для эксплуатации электроники.

Тоже не самая сложная схема, но с более высокой степенью защиты — больше УЗО

В общем, при разработке точной схемы, вам придется найти компромисс: сделать систему безопасной и не потратить при этом слишком много денег. Оборудование брать лучше проверенных фирм, а оно стоит прилично. Но электросети — не та область, в которой можно экономить.

Как подключить электрическую варочную панель читайте тут, а о подключении электрического водонагревателя (накопительного или проточного) читайте в этой статье.

Вариант 5

В данном варианте для защиты групп используются дифавтоматы и обычные автоматические выключатели. Автоматические выключатели дифференциального тока (АВДТ) защищают кабель от перегрузки, от действия тока короткого замыкания и защищает человека от поражения электрическим током. На каждый дифавтомат нужно подать фазу и ноль. Уже после выхода с данных устройств объединять нули также нельзя. Нулевые рабочие проводники остальных групп, которые защищены обычными автоматическими выключателями, подключаются на вводную общую нулевую шину.

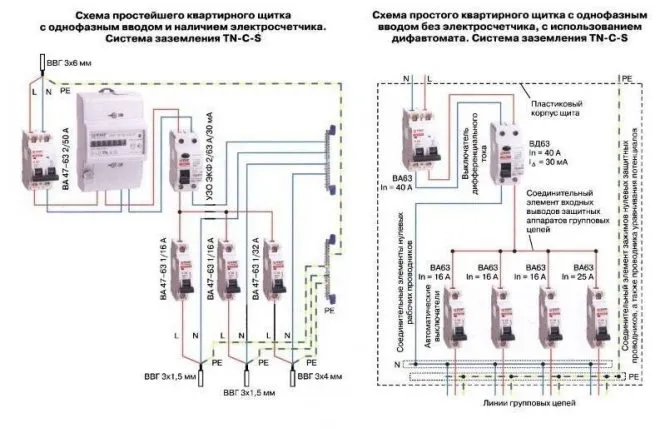

В данной статье представлены простейшие варианты схем однофазных электрощитов. В них рассмотрены практически все защитные устройства, показано как их нужно подключать и есть описания использования того или иного варианта. Исходя из своей индивидуальной ситуации вы должны разрабатывать свою схему. Помните, что она должна удовлетворять всем современным нормам электробезопасности.

Нормативные документы и правила

Основные требования и правила установки

В ГОСТах и ПУЭ указан правильный способ подключения щитка.

Нормативы отмечают несколько моментов:

наличие комплектной схемы с номиналом автомата защиты, типа и сечения кабеля, установленной и единовременной мощности, параметров защиты оболочки корпуса; разрешен монтаж модулей, укомплектованных внутри или снаружи паспортной табличкой; обязательное нанесение знака «Осторожно напряжение» по форме, регламентированной ГОСТ Р 12.4.026; выбор сечения кабеля для прокладки внутри согласно номиналу защитных автоматов;

подбор изоляции провода, способной выдержать напряжение переменного тока не меньше 660 В; защита болтовых соединений от вибраций и короткого замыкания тарельчатыми пружинами, контроллерами, пружинными шайбами, наконечниками; сборка нулевых проводников на шинах N и RE; подключение REN-провода на RE щитка; использование клемм для защиты вводного и выводного провода; выполнение работ при помощи отверток со шлицами под шлиц винтов, инструмента с заизолированными ручками; маркировка кабеля цветными ПВХ-трубками – синей/голубой (рабочий ноль), желто-зеленой (ноль защиты), красной/коричневой (фаза); маркировка контактов шин N и RE по порядковым номерам защитных автоматов; подключение по одному проводнику на зажим шины N или RE; обозначение отходящих кабелей круглыми (напряжение линий от 1000 В), квадратными (напряжение до 1000 В), треугольными (контрольный) бирками.

Какой корпус надежнее – из металла или пластика

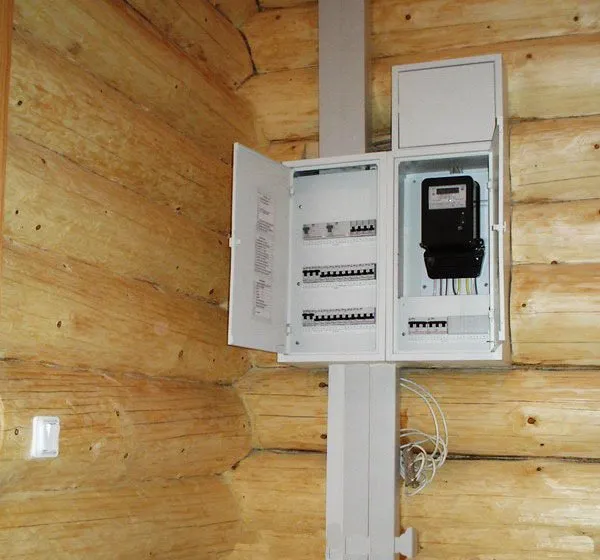

Квартирный щиток выпускается в металлическом и пластиковом корпусе. Выбор материала зависит от проекта, техзадания на проектирование и финансовых возможностей пользователя.

Электрощит из металла имеет ряд особенностей:

• надежная посадка на защитный ноль;
• высокие антивандальные характеристики;
• хорошие показатели пожаростойкости;
• устанавливается на улице или в подъезд;
• влагостойкость класса IP31 – IP54.

Минус металлического корпуса – необходимость заземления. Третий провод понадобится выводить с основного щита питания квартиры.

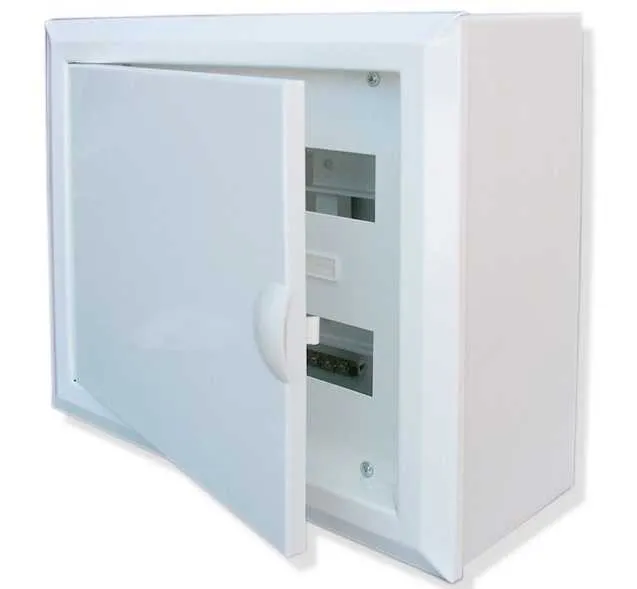

Пластиковый корпус отличается следующими характеристиками:

• подходит под дизайн интерьера;
• можно встраивать в специальную нишу;
• стойкость к влажной среде;
• красивая прозрачная или тонированная дверца;
• отличная пылестойкость.

При плохой изоляции есть риски возгорания пластика и возникновения пожара. В данном случае лучше приобретать короб из текстолита.

Общие сведения

В продаже имеется множество видов такого оборудования. Цены, размеры, материал изготовления найдутся для любого покупателя и назначения. Но для начала нужно уяснить, что же представляет собой этот электромонтажный компонент.

Назначение монтажного ящика

Большинство людей, покупая такое оборудование, обращают внимание только на внешний вид изделия

Как он будет смотреться в окружающей обстановке, конечно, немаловажно. Но в первую очередь подобные короба должны отвечать таким требованиям:. Но в первую очередь подобные короба должны отвечать таким требованиям:

Но в первую очередь подобные короба должны отвечать таким требованиям:

• Все работы по монтажу и обслуживанию выполняются в условиях, отвечающих условиям безопасности.
• Металлические корпуса заземляются.
• Материал ящика должен выдерживать колебания температуры, осадки всех видов, солнечное излучение.

Пластиковые коробки более безопасны и выглядят привлекательнее, чем металлические. Такие электромонтажные приспособления носят различные названия. Кто-то называет их шкафами для счётчиков, кто-то — боксами. Единого стандарта не существует, и производители определяют изделия по-своему. Однако все они должны быть практичными и удобными.

Большинство поддерживают установку внутренних компонентов при помощи стандартной DIN-рейки, что позволяет смонтировать оборудование самостоятельно. Кроме счётчика — его монтируют обученные специалисты после получения разрешения в надзорной компании.

Особенности устройства боксов

Всем защитным коробам, пригодным к установке, по правилам необходимо соответствовать уровням безопасности от IP 20 до IP 65. Кроме размеров и цвета, они могут быть:

• Открытой установки.
• Потайные.
• Для монтажа на полу.
• Для встроенного расположения.
• Накладными.
• Целиковыми или разборными.

Требования к качеству

Даже для такого простого в изготовлении устройства, как ящик для счётчика электроэнергии в квартире или на улице, немаловажно качественное исполнение всех его составляющих. Это даст возможность для хозяина комфортно и безопасно списать показания

Приобретая металлический шкаф, необходимо обратить внимание на такие моменты:

Для изготовления самого короба используется сталь толщиной не менее 1,2 миллиметра. Тонкое железо не обеспечит достаточной прочности и долговременного использования. Практика показывает, что в первую очередь у таких щитов провисает дверца. Это нарушает герметичность конструкции и ставит под угрозу разрушения электротехнические приборы, установленные внутри. Промышленное производство предусматривает тестирование готовых образцов на установках, имитирующих самые сложные погодные условия. Если они проходят испытания, это означает, что качество нанесения краски хорошее и такой образец прослужит долго. Крупные производители гарантируют срок службы до 15 лет. Наличие запорного устройства. Уличный ящик для счётчика электроэнергии нужно подбирать с замком, запирающимся на ключ. Конструкция его может быть любой, главное, чтобы между металлом дверцы и личинкой стоял уплотнитель. Важна также толщина запора. Отверстие должно быть герметичным. Если имеется окошко для контроля данных, то уплотнитель здесь также необходим. Крепление должно обеспечиваться винтами или саморезами, так как даже лучший клей высыхает и стекло вываливается. Дверца шкафчика должна быть заземлена. Так как первое касание приходится именно на неё, то, если она окажется под напряжением, с её помощью можно получить удар током. Кроме двери, заземляется весь корпус

Лучше всего, если предусмотрено несколько болтов для этих целей. Особое внимание нужно уделить качеству уплотнителей. Они изготавливаются из пластичной резины в форме кольца. Разрывов на нём быть не должно во избежание нарушения герметичности. Полукруглые загибы по краям дверцы и корпуса обеспечивают плотное прилегание герметизирующих прокладок, а при их разрушении препятствуют попаданию воды внутрь.

Разрывов на нём быть не должно во избежание нарушения герметичности. Полукруглые загибы по краям дверцы и корпуса обеспечивают плотное прилегание герметизирующих прокладок, а при их разрушении препятствуют попаданию воды внутрь.

Сборка электрического щита

Когда схема щитка создана, а электрические провода проложены по квартире, переходят к сборке щитка. При желании, можно заказать подготовленный щит, который останется только установить и подключить входной кабель.

Разметка и установка DIN-реек

Вначале производят разметку, где будут стоять модули, какой длинны необходимы рейки. В процессе примерки также учитывают расстояние между рядами, если их несколько, а также отдаленность шины нуля и заземления. Когда разметка готова, рейки устанавливают на необходимые места.

Монтаж и коммутация модульных устройств

На этапе монтажа модульных устройств выполняют установку автоматов и дополнительных приборов на DIN-рейку. Также производится их подключение между собой. В первую очередь, устанавливают вводной автомат, затем реле напряжения, УЗО и диффавтоматы, которые стоят перед обычными выключателями.

Организация ввода кабелей в электрический щиток

На этапе ввода кабелей необходимо проделать отверстия в щитке. Как правило, все места для ввода предусмотрены производителем, поэтому достаточно выдавить пластик. С одной стороны заводится кабель общей сети, который подключается к входному автомату, а с другой — провода внутренней сети.

Электрический щиток в квартире

Независимо от способа первым всегда стоит вводный автомат.

Содержание

Этап 2 — ввод и разделка кабелей В современных электробоксах предусмотрены отверстия для проводов. Шины должны быть промаркированы по правилам ПУЭ.

Составление схемы электрического щитка Важным этапом установки электрического щитка является создание его схемы. Теперь наступает второй этап, а именно выбор места. Провода соединяются с контактами автоматических выключателей при помощи винтовых зажимов Например, первый и второй слева стоят на 2 группы розеток в кухне. Две простые схемы щитка для дома. УЗО или диф? Плюсы и минусы.

Окончательный монтаж электрического щита. Подключение групп потребителей

Предварительная сборка и проверочные работы позволяют заняться монтажом электрощитка посредством помещения в подготовленную нишу, навесить наружно, подключить группы потребителей. Следует дождаться окончания отделочных работ, которые могут загрязнить прибор, повысить возле него влажность или намочить.

Процедура заключается в следующем:

1. Обезопасить процесс монтажа исключением подачи тока на вход оборудования. Стоит в многоквартирном доме навесить на ЩУЭ или распределитель на этаже специальную вывеску.
2. Снять защитный картон или специальную накладку, вынуть с бокса все содержимое, а провода вывести наружу и закрепить, при необходимости прочистить корпус.
3. Вставить внутрь дин-рейки с установленными модулями, закрепить саморезами или зажимами.
4. Шину защитного и рабочего нуля крепят на штатные места, изолируется в металлическом ящике.
5. Нулевые защитные, нулевые и фазные провода делятся на отдельные пучки, фиксируются пластиковыми зажимами, проверяется наличие маркировки.
6. На шину РЕ крепятся кабели защитного нуля, дополнительная длина запаса стягивается муфтами.
7. Подключаются последовательно после ввода все группы потребителей из защитного пучка, наконечником НШВИ опрессовываются концы многожильных проводов, остальные зачищаются стриппером на 1 см, лишнее отрезается.
8. Окончательное маркирование перед зажимом в клеммах посредством термоусаживаемой трубки или кабельных маркеров.
9. Металлическая дверца подключается зелено-желтым кабелем к шине защитного нуля.
10. Выделяют из пучка рабочего нуля кабели, подключаемые к шинам групповых УЗО, выводятся в отдельный жгут. Подключаются к соответствующей шине с изгибом под прямым углом, производится их зачистка, маркировка и крепление, как предыдущей группы.
11. Расположение фазных кабелей должно находиться с противоположной от нулевой стороны короба. При наличии специальных ниш в боксе, их заводят и закрепляют, стяжками фиксируются ответвления и пучки проводов.
12. В соответствии со схемой, заводятся в каждый автоматический выключатель нужные кабеля. Маркируются и обрезаются по необходимости, закрепляются.
13. Рабочий ноль и фаза ввода подключается к автоматическому рубильнику или вводному выключателю нагрузки на верхние клеммы.
14. Проверяется соответствие правильности монтажа и кабельной маркировки согласно рабочей схеме, с усилием 0,8 Нхм затягиваются все клеммы.

Типы электро-щитков

Производитель выпускает различные виды щитков, как для внутренней, так и для наружной установки. Щитки для наружной установки крепятся дюбелями непосредственно к стене здания. Если поверхность из дерева (пожароопасная), то между поверхностью и щитком помещается не горючий материал, например, асбест. Подобные щитки устанавливают в местах, где они не мешают нормальной жизнедеятельности человека. Тем не менее, место должно быть доступным и удобным для эксплуатации. Наружный щиток возвышается над поверхностью стены на 12-18 см и этот фактор обязательно необходимо учитывать при определении места установки.

Щиток для внутренней установки предназначен для установки в специально подготовленную нишу. Подобный вид щитков всегда находится на одном уровне с поверхностью, поэтому, не представляет никакой опасности для нормальной жизнедеятельности.

Корпус щитка изготавливается либо из металла, либо из пластика. Размер можно подыскать под любые конкретные условия.

Как правило, выбирают щиток соответствующего размера. В нем должны свободно уместиться все автоматические выключатели, все УЗО и при этом должно быть достаточно места для размещения проводов. Кроме этого, ничего не должно мешать подключению.

Очень важно заранее определиться с количеством автоматов и подбирать электро-щиток соответствующих габаритов. При этом, не следует забывать о том, что возможно расширение электрической сети

В данном случае, в щитке должно остаться место, как минимум, для двоих автоматов.

Составляем схему электропроводки в квартире

Главная ошибка начинающих мастеров – неправильное планирование предстоящей работы. При составлении схемы сети нельзя прикидывать «на глазок» расположение ламп и выключателей, необходимо предусмотреть каждую мелочь, чтобы квартире не пришлось обрастать тройниками и удлинителями. Поэтому без чертежей и расчетов никак не обойтись.

Электропроводка в квартире своими руками: пошаговая инструкция составления схемы:

1. Чертим общий план квартиры, помечаем расположение окон и дверей.

2. Схематически расставляем мебель, сантехнику и бытовую технику. Не забываем и про крупные аксессуары, чтобы зеркало или картина не оказалась на месте запланированной розетки или выключателя. Для большей наглядности, потребители электроэнергии можно выделить красным цветом. Например, так.

3. Упрощаем чертеж: убираем мебель и другие предметы, не нуждающиеся в подключении к сети, а на месте расположения электроприборов помечаем розетки (одинарные, двойные – все зависит от количества потребителей).

4. Для удобства, рекомендуем продумать схематическое обозначение для всех элементов сети или воспользоваться подсказкой.

5. В итоге мы получили силовую часть схемы электрики в квартире.

6. Теперь примемся за расстановку осветительных приборов. Обычно, люстры располагают в центре комнаты. Чтобы определить место вывода проводов для них, необходимо измерить и разделить пополам длину и ширину комнаты и отметить на схеме пересечение линий из этих точек. В помещениях с неправильной геометрией (Г или П-образных), нужно поделить комнату на 2 или 3 части и найти центр на каждом участке. Если предусмотрено дополнительное освещение с подключением к сети без использования розеток, обозначьте на схеме и эти приборы.

7. Осталось продумать расположение выключателей. Понятно, что они будут находиться при входе в комнату или около приборов зонального освещения, здесь главное – учесть, в какую сторону будет открываться дверь, чтобы зажжение света не превратилось в игру на ощупь в полной темноте. Выключатели удобно располагать по внутренней стенке помещения (исключение – ванная и туалет).

Результатом подготовительных работ станет общий рисунок, на котором будет совмещен план силовой линии, схема размещения выключателей и осветительных приборов.

Кстати, если вы не дружны с черчением, зато на «ты» с компьютером – можно все расчеты и планирование произвести в специальных программах, например «Электрик», «DIA», «sPlan», «AutoCAD», «Visio».

Устройство стандартного автоматического выключателя

Для примера воспользуемся выключателем серии ВА47-29, как наиболее популярным коммутационным аппаратом с доступной ценовой политикой. Прежде чем узнать, как правильно подключать автоматический выключатель к однофазной сети, необходимо рассмотреть его устройство.

Автоматический выключатель серии ВА47-29 состоит из следующих элементов:

• Медной клеммы, соединённой с неподвижным силовым контактом. Чаще всего питающий провод устанавливается именно на это место.
• Подвижного контакта, который производит коммутацию и медного многожильного проводника, достаточно большого сечения.
• Дугогасительной камеры.
• Специальной тонкой пластины с отверстием, через которое выходят газы, образующиеся после дуги.
• Электромагнитного расцепителя, представленного в виде простой катушки. Многожильный проводник от подвижного контакта припаян к катушке.
• Пластиковой, полностью диэлектрической ручки.
• Биметаллической пластины, выполняющей роль теплового расцепителя. Пластинка находится сразу за катушкой.
• Специального винта для регулировки биметаллической пластины. Устанавливается винт не на всех моделях, а регулировка производится на заводе-изготовителе.
• Нижней медной клеммы, от которой проводник идёт непосредственно к потребителю.

Трёхфазный автомат имеет схожую конструкцию, но только вместо одной клеммы в нём используется три, изолированные друг от друга.

Выбор электромонтажного оборудования

Перед началом монтажа нужно купить сам электрощит и все электромонтажные установки и устройства, которые будут составлять его наполнение. Следует учитывать, что каждый предмет занимает определенное количество монтажных мест на DIN-рейке – металлической планке шириной 3,5 см. В одном боксе может располагаться и одна, и несколько DIN-реек.

Под одним «монтажным местом» учитывается отрезок на профиле длиной 1,75 см – модуль. В паспорте электрощитка обязательно указывается, на какое количество модулей он рассчитан.

На одной DIN-рейке зафиксированы три устройства: первые два занимают по 3 модуля, третье – один модуль. Оставлять места между расположенными рядом устройствами для экономии места не рекомендуется

Перед выбором щита следует сложить количество всех модулей, а затем к полученной сумме прибавить несколько мест, которые могут пригодиться в будущем. Для примера подсчитаем, какой ящик необходим для 1-комнатной квартиры.

По схеме определяем, какое количество модулей занимает каждое их устройств: 4-полюсной автомат на входе – 4 места, счетчик – 6, АВДТ – 2 х 2, автоматы – 4. В результате получается 18 модулей

Для 18-20 мест подойдет электрощиток на 24 модуля. Но если квартира большая, а в дальнейшем планируется покупка нового оборудования, монтаж теплого пола или ремонт с заменой проводки, то лучше приобрести бокс на 36 мест.

Если хотите упростить дальнейшие работы, сделать защиту сети максимальной, а расположение модулей удобным, постарайтесь выбрать щиток с полной комплектацией, а это:

• съемная рамка с DIN-рейками;
• отверстия для ввода и держатели для крепления кабелей;
• две шины, рабочего и защитного нуля – с подставками и местами установки;
• набор креплений для монтажа;
• органайзеры для проводов.

Щиты бывают металлические и пластиковые, встраиваемые и навесные.

Рассмотрим, чем они отличаются принципиально.

Опытные электромонтажники рекомендуют работать с одним магазином. Преимущества покупки у крупного поставщика состоят в большом ассортименте товара и гарантии получения оригинальной продукции, а не подделки. Поэтому лучше и щит, и остальную электромонтажную продукцию приобретать в одном месте.

Кроме прибора учета и защитных устройств потребуются:

• гребенки на несколько полюсов с торцевыми заглушками – для соединения модулей между собой, упрощения монтажа и экономии места;
• 2-3 метра провода ПВ1 с сечением, как у входного кабеля, и цветовой маркировкой изоляции;
• нулевые шинки или кросс-модули для групповых УЗО;
• хомутики и стяжки для организации проводников;
• ограничители для DIN-реек;
• заглушки для маскировки свободных мест.

Если позволяют финансовые возможности, то лучше подбирать оборудование одного проверенного производителя – Hager, ABB, Legrand, Schneider Electric. Устройства одной марки легче монтировать, да и выглядеть щит будет намного эстетичнее.

Минимальные требования при проектировании распределительного щита

Помимо важности предварительных расчётов, о которых мы говорили выше, при создании схемы щитка необходимо учитывать некоторые нюансы. В целом, они не требуют неукоснительного выполнения, однако при введении в конструкцию во многом повышают её надёжность и удобство эксплуатации

С одной стороны, нужно стремиться к простоте устройства, с другой, не пренебрегать советами опытных специалистов. В первую очередь это касается разделение подключений на несколько силовых линий. В аварийной ситуации такой подход позволяет быстрее обнаружить место поломки. Важным моментом при нескольких линиях является возможность лишь частичной потери энергообеспечения помещения.

Это правило разделения в полной мере касается и автоматических выключателей. Оптимальное подключение автоматов в распределительном щите выполняется по следующей схеме – каждая комната отдельно. При этом желательно чтобы на линию света и розеток был установлен отдельный автоматический выключатель.

Основное подключение автоматов в щитке выполняется через один центральный выключатель. Не стоит забывать и о приборах с повышенным потреблением энергии – варочных панелях, стиральных машинах и аналогичных. Все они подключаются в сеть через отдельный автомат.

Что такое электрический щит и для чего он нужен?

Электрический щит — конструкция, состоящая из сложных модульных приборов, предназначенных для управления сетью электропитания. Из основных предназначений следует выделить:

• прием входящего напряжения от общей сети питания дома;
• анализ параметров входящей энергии и отключение внутренней сети при критических значениях;
• распределение потребителей на группы по зонам, мощности, предназначению;
• прямое подключение мощных потребителей, таких как варочные панели, бойлер, стиральные машины, кондиционер и т.д.;
• защита проводки и бытовой техники от короткого замыкания и других критических ситуаций;
• обеспечение полной безопасности при эксплуатации сети электропитания.

Как правило, они монтируются совместно со счетчиком электричества для большего удобства. В новом жилом фонде, где устройства учета находятся в коридоре, щиты устанавливают у входной двери.

Важно! Необходимо обеспечить свободный доступ к щитку, чтобы при необходимости выключить автоматы.

Выводы и полезное видео по теме

Видео #1. Вариант сборки электрощита:

Видео #2. Инструкция и рекомендации по сборке для щита на 72 модуля:

Собрать электрощит своими руками можно, но проверка монтажа и подключения квалифицированным электромонтажником обязательна. Без соответствующего заключения организация, снабжающая дом электроэнергией, просто заблокирует линию.

Хотите рассказать о собственном опыте в проведении электромонтажных работ? Располагаете полезной информацией, которая могла бы пригодиться самостоятельным начинающим электрикам? Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото и задавайте вопросы по теме статьи.

Этапы сборки электрощита в квартире

проводит в Санкт-Петербурге и Ленинградской области сборку электрощита в квартире, руководствуясь алгоритмом работ по каждому этапу:

• проводится оценка и формируются группы потребителей (освещение, розетки, электроприборы);
• составляется схема сборки электрощита в квартире, позволяющая наглядно представить расположение элементов в щитке;
• выбирается вид электрощита и место его установки, рассчитывается мощность оборудования. Подбирается щитовая коробка с учетом компонентов по группам потребителей и количеству модулей, устраивается специальная ниша для размещения щита или используется навесная модель;
• непосредственно сборка щита.

Выводы по итогам проделанной работы

Сейчас не имеет смысла говорить о величине моих финансовых затрат. Любые расходы всегда зависят от качества продукции, фирмы-производителя элементов автоматической защиты и других деталей, необходимых для сборки. Скажу лишь одно – экономия на оплате труда специалиста составила порядка 10 000 рублей. На всю работу (подобного опыта у меня не было) ушло в общей сложности около 5 часов. Опять же, сэкономленная сумма может быть в разы больше. Во многом она зависит от региона, средних цен и зарплат в городе. Однако, даже экономия небольшой суммы стоит того, чтобы выполнить всю работу самостоятельно. Да и опыт никогда лишним не будет.

Редакция Homius.ru приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные истории от первого лица не только будут опубликованы на страницах нашего онлайн-журнала, его авторы получат небольшое материальное вознаграждение.

Следующая ИСТОРИИКак я возводил беседку для барбекю своими руками: опыт читателя Homius

Где можно расположить электрический щит в квартире?

Электрический щит (распределительный щиток) в квартире должен располагаться в месте, где он будет удобно доступен для обслуживания, но не будет создавать помехи для общего использования помещения.

Обычно, распределительный щиток устанавливается внутри квартиры на стене в прихожей, коридоре или другом доступном месте, недалеко от входной двери. Это позволяет быстро и удобно добраться до щитка в случае необходимости проверки электрических проводок или замены автоматических выключателей.

Однако, в некоторых случаях, место для установки распределительного щитка может быть ограничено из-за размеров квартиры или других факторов, таких как конструктивные особенности помещения или требования местных строительных норм.

В таких случаях, может потребоваться консультация и согласование с электромонтажными специалистами или органами государственного контроля за электробезопасностью для выбора наилучшего места для установки распределительного щитка в соответствии с местными правилами и нормами.
