Замена советской розетки для плиты: пошаговая инструкция

Хотите заменить старую советскую розетку для плиты, но не знаете как? Наша статья поможет вам разобраться в этом вопросе! Мы расскажем, как правильно заменить советскую розетку для плиты на более современную, и что для этого нужно.

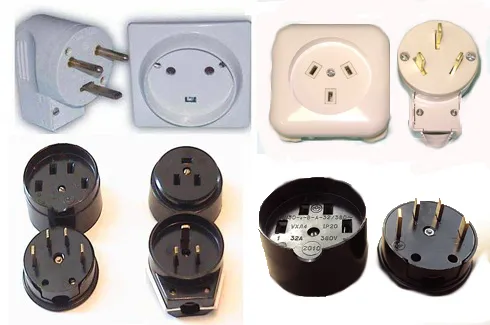

Силовые розетки для электроплиты

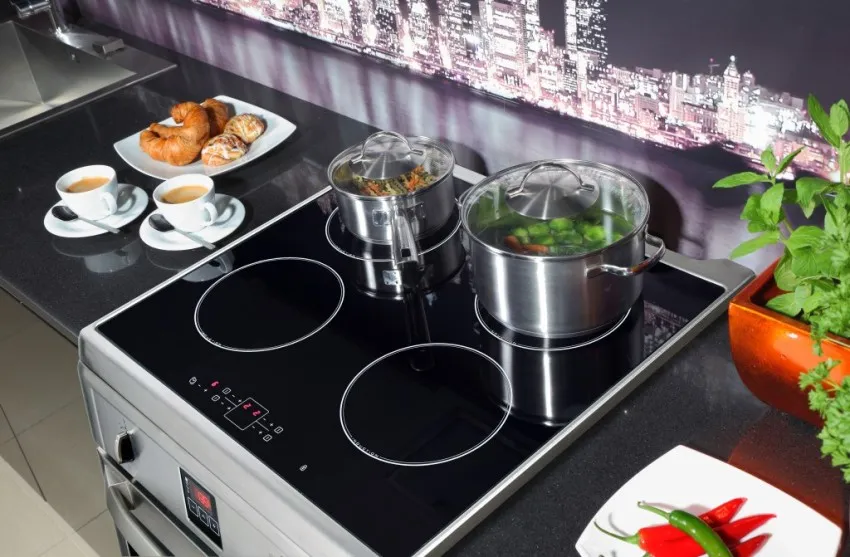

Для кухни керамическая плита является одним из самых главных бытовых приборов. Розетка для электроплиты и духового шкафа должна отвечать многим требованиям безопасности, т. к. неправильная установка может стать причиной короткого замыкания или даже пожара.

Подготовка щитовой

Силовые розетки и вилки для электроплит обязательно должны быть заземленными, т. к. эти силовые коммуникации являются областью повышенной опасности. В большинстве квартир и домов до 50-х годов постройки заземление не устанавливалось, поэтому стоит пригласить профессионального электрика для консультации. Также проследите за тем, чтобы штепсельная розетка была оснащена специальной клеммой заземления.

Важные требования к электрической сети и проводке:

1. Для подключения розетки нужно обязательно использовать отдельный защитный автомат – он устанавливается перед счетчиком и необходим для дополнительного контроля работы этого электрического прибора. Оптимальным вариантом будет, если силовая розетка будет подключена через дополнительный щиток – это оградит проводку от перегрузок;
2. Провод, подведенный к розетке, должен иметь сечение больше, чем 6 мм 2 ;
3. Согласно требованиям ПУЭ проводка в помещении должна быть медной, старая советская алюминиевая не подойдет. При необходимости потребуется полностью её менять;
4. Если проводка однофазная, то провод должен иметь три жилы, если трехфазная – то пять;
5. Электрическая розетка и кабель подбираются исходя из характеристики сети и параметров конкретной электроплиты;
6. Стационарная плита не нуждается в дополнительной защите при помощи УЗО тем более, что это устройство может успешно заменить автоматический защитный выключатель.

Монтаж розетки для электроплиты Electrolux и других марок может осуществляться на любой поверхности, устойчивой к нагреванию и не распространяющей горение (покрытие под ГВЛ, бетон, кирпич). Древесина и сайдинг-панели не подходят.

Как выбрать

Классификация этих устройств производится по техническим характеристикам, типу установки и размеру. С техническими параметрами все понятно, отводы могут иметь различную силу тока и допустимую мощность. По виду розетки для электроплиты бывают трех видов: скрытой установки, накладные, комбинированные.

По конструктивному исполнению модель может быть двойная и одинарная. Профессиональные электрики рекомендуют устанавливать двойные с более высокой мощностью, чем нужно плите. Тогда при необходимости можно будет установить дополнительно духовой шкаф, холодильник, вытяжку или другие электроприборы.

Видео: как подключить электроплиту

Установка и подключение

Подключить розетку для электроплиты можно своими руками, без использования услуг профессиональных электриков. Если Вы учли все требования, озвученные в ПУЭ 7, и выбрали нужный тип этого устройства, то можно начинать монтаж.

Инструкция, как пошагово установить розетку для электроплиты 32 А и 40 А в сеть 220 В (1 фазная) и в 380 В (3 фазная):

Также иногда возникают ситуации, когда нужно перенести розетку для электроплиты из одного места в доме в другое. Перенос производится аналогично разводке проводки. Вам понадобится схема электропроводки, по которой нужно сделать новые отверстия в стенах. После подготовки проема нужно достать провода из старого места и осторожно их перетянуть в новое. Возможно, потребуется воспользоваться дополнительным отводом.

На новое место устанавливаете подрозетник с евророзеткой и подключаете её так же, как и в инструкции выше.

Обзор цен

Купить обычную розетку под электроплиту марки Legrand, Schneider Electric и т. д. можно в любом городе России, Беларуси и других стран СНГ. Наибольшей популярностью пользуются модели Simon, Легранд, Прима РА. Рассмотрим, сколько стоит комплект (вилка + розетка) марки Прима РС-32 ампера:

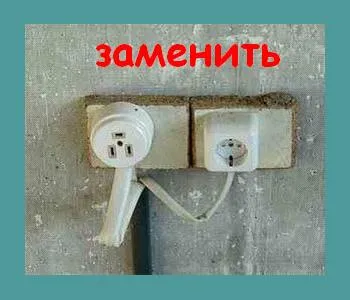

Как заменить советскую розетку на нормальную? + фото

Советская розетка — эту рудимент. Ее редко можно встретить в собственном жилье, но она все еще попадается в арендованном. Именно для такого случая и на своем примере я продемонстрирую вариант замены.

Проблема советских розеток

Вышло так, что у меня был один неплохой вариант для аренды, но в спешке я не обратил внимание на розетки. Когда я попытался подключить ПК и прочую технику, столкнулся с тем, что вилка просто не влазит. Пришлось использовать тройник переходник, как временное решение.

У советских розеток маленькие входные отверстия, под евро-вилку они не подойдут. Также они не рассчитаны на большую мощность приборов.

Личный архив
Личный архив

Так, изучая проблему, наткнулся на видео, где человек показывал, что можно взять отвертку или дрель и просто расширить отверстия. Еще вариант – установить верхнюю часть от новой розетки, а старую не менять. Я так делать не советую, напомню, советские розетки не рассчитаны на большую мощность. Даже электрочайник к ним подключать не стоит. Ниже уведите фото почему лучше заменить.

Нужные инструменты

У меня нет было опыта замены розеток. Можно бы вызвать специалиста, но карантин + решил самостоятельно научиться.

Купил розетки. Не рекомендую здесь экономить, берите от проверенных брендов наподобие Schneider, Videx. Если квартира советского типа, то скорее всего проводка состоит из двух алюминиевых проводов без заземления.

Личный архив
Личный архив

Поэтому рекомендую и розетки брать без заземления. Оно лишнее в этом случае. Также может понадобится:

• алебастр;
• узкий шпатель;
• подрозетник;
• анкер (если подрозетник без анкеров);
• отвертка;
• термоизоляционные трубочки, изолента;
• индикаторная отвертка;
• плоскогубцы;
• молоток;
• ножницы;
• канцелярский нож.

Подрозетник можно и не менять, если он в порядке. Лучше купить его на всякий случай, стоит в районе 20 – 30 руб. Выбирать стоит исходя из материала стены: бетон, гипсокартон, кирпич.

Личный архив
Личный архив

Важно! Индикаторная отвертка нужна даже если вы выключите электроэнергию в щитке!

Личный архив
Личный архив

Процесс демонтажа и установки розетки

Для начала переведите автоматический выключатель в положение выключено. Проверьте индикаторной отверткой.

Затем открутите болт лицевой панели. Под ней будет розетка.

Личный архив
Личный архив

Как видно по этому фото, оплетка на одном из проводов сгорела. Причиной стал заржавевший крепежный болт. Это не безопасно.

Личный архив
Личный архив

Далее откручиваем болты держащие провода. Затем болты, которые удерживают розетку в подрозетнике. Провода лучше заизолировать. Так безопаснее.

Подрозетник в моем случае оказался нормальным, но я решил заменить, чтобы посадить новый на алебастр. Так делать не обязательно, это лишнее время и мусор.

Личный архив
Личный архив

Если подрозетник тоже решите заменить, то достать его можно с помощью плоскогубцев. Затем примеряем размер нового. Смотрим, как он входит. Если не подходит по глубине, то тут два варианта: молотком сделать углубление или отрезать заднюю часть подрозетника канцелярским ножом.

Личный архив
Личный архив

Когда удалось подогнать, садим на алебастр. Он быстро затвердевает, не нужно ждать сутки, чтобы завершить монтаж. Перед тем, как наносить алебастр, с помощью распылителя или кисточки увлажните поверхность.

Личный архив
Личный архив

Вышло не очень аккуратно. Старайтесь лучше. Еще и не очень ровно, перекос в пару миллиметров. Так тоже делать нельзя, но в моем случае сойдет. Первый блин комом (на самом деле уже второй). В целом должно получится как-то так, но ровно.

Далее, когда все высохло, а этот процесс занимает минут 20, берем новую розетку. Вставляем провода и хорошо фиксируем. Не важно куда какой.

Затем аккуратно помещаем розетку в подрозетник. Выравниваем и закручиваем анкеры. Дополнительно можно раскрыть крепежные ножки. Только убедитесь, что они не упрутся в провода. Если провода из стены заходят с боку, то лучше не нужно раскрывать крепежные ножки. Так вы рискуете повредить оплетку.

Все! Осталось установить декоративную панель.

Личный архив
Личный архив

В моем случае достаточно было установить розетку с помощью специальные крепежных лапок. Я так не сделал. Зато сидит надежно, но есть перекос в 2 мм и она на 2 мм отстает от стены. Не повторяйте такой ошибки, не спешите. Процесс выравнивания и подгонки заподлицо, пожалуй, самый важный.

А вот, как выглядит советская розетка вблизи. Фиксаторы настолько расшатаны, что кто-то додумался подложить под них бумагу! Поэтому и не советую расширять отверстия в лицевой панели. Лучше заменить розетку на более надежную.

Перенос розетки для электроплиты своими руками

Как перенести розетку для электроплиты на новое место? Такой вопрос часто возникает во время ремонта кухни. Ведь электрическая печь это достаточно мощный энергопотребитель и неправильные действия по ее переносу могут привести не только к ее поломке, но и пожару. Поэтому к данному вопросу следует отнестись добросовестно, а мы вам поможем выполнить все правильно.

Демонтаж старой розетки

Прежде всего нам следует демонтировать розетку со старого места. Во время этого действия мы должны определиться с возможностью ее повторного использования на новом месте, а также со схемой ее подключения. Ведь розетки для электрической печи могут быть двух классов – на напряжение 220В и 380В.

Демонтаж старой розетки электрической плиты

• Любые работы в электроустановках начинаются со снятия напряжения с них, а также соседних проводов и розеток, к которым возможно случайное прикосновение. Электрическая печь обычно имеет отдельный автоматический выключатель в распределительном щитке.

Обратите внимание! Если вы отключили автоматический выключатель, то это не является достоверным фактом отсутствия напряжения. Не поленитесь и проверти его отсутствие непосредственно в розетке, желательно двухполюсным индикатором напряжения.

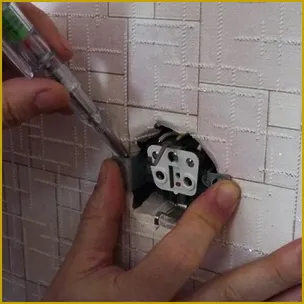

• Теперь снимаем старую розетку. Очень важным моментом является проверка подключения проводов непосредственно в розетке. Особенно это касается розеток на 380В. Ведь для электрической плиты важно расположение фазного, нулевого и защитного провода. При неправильном их повторном подключении возможно короткое замыкание.
• Если электрическая сеть выполнена согласно п.1.1.30 ПУЭ, то нулевой провод будет выполнен синим цветом, а защитный провод – желто-зеленым. Если это не так, то советуем вам подписать каждый провод и клемму на розетке.
• После того как розетка снята, наша инструкция советует проверить ее на возможность повторного использования. Для этого осматриваем контактную часть и проверяем отсутствие следов отпуска металла, раковин и цветов побежалости на контактной части. Наличие таковых замечаний должно заставить вас задуматься о покупке новой розетки. Незначительный подгар контактной части легко убирается шкуркой и не является серьезной проблемой.

Подготовительные работы

После того как перенести розетку для плиты на новое место следует выполнить целый ряд подготовительных работ. Необходимо выбрать новый кабель для подключения, а также правильно выбрать способ соединения старого и нового провода.

Схема питания электрической печи

• Прежде всего следует определиться с новым местом установки розетки. Согласно п.12.29 ВСН 59 – 88 высота установки и расстояние между розеткой и плитой не нормируется. Согласно этому пункту главным аргументом является удобство использования розетки и запрет ее установки под и над мойками, а также в кухонных шкафах.
• Мы не будем подробно описывать как штробить стены, делать выемки под закладные коробки и устанавливать их. Это пыльная и тяжелая работа без специального оборудования не нуждается в объяснении.
• После того как подрозетник установлен и подготовлена штроба под провод необходимо задуматься о самом проводе. Самым простым будет использование провода сечением не меньше сечения старого провода.
• Это достаточно логично, но не совсем правильно. Дело в том, что в советские времена частенько делали, наплевав на нормы и правила. Если вы хотите знать, как перенести розетку плиты правильно, то советуем вам произвести выбор сечения провода согласно табл. 1.3.4 и 1.3.5 ПУЭ. Более подробно с процессом выбора сечения вы можете познакомится на других страницах нашего сайта.
• Теперь что касается соединения проводов. В идеале соединений не должно быть и вы должны заменить провод от автоматического выключателя до розетки. Но увы это достаточно сложнореализуемо и зачастую просто добавляется провод к уже существующему.
• Согласно п.2.1.21 ПУЭ любое соединение проводов должно выполняться опрессовкой, сваркой, пайкой или сжимов. И если первые три варианта при выполнении работ своими руками не очень подходят, то использование зажимных клемм вполне реально.
• Для соединения гибких медных проводников используем быстрозажимные клеммы, либо специальные латунные наконечники для соединения винтовыми клеммами. Для соединения жестких медных жил можно использовать любые клеммы. Для алюминиевого провода используем самозажимные клеммы.

Подключение розетки

Когда все подготовительные работы выполнены и кабель проброшен можно приступать непосредственно к подключению. В зависимости от напряжения 220В или 380В может быть несколько вариантов подключения.

Если вы не знаете на какое напряжение подключена ваша печь, то определить это вы можете по вилке. Если у нее пять контактов, то она на 380В, если 3 контакта, то 220В. Если вилки нет, то посмотрите статью по подключению электрической печи на страницах нашего сайта.

Подключение розетки на 220В

Если перед тем как перенести розетку от плиты вы сделали все согласно наших рекомендаций, то процесс подключения будет достаточно прост. В противном случае вам придётся взять индикатор и вызванивать фазный, нулевой и защитный провод.

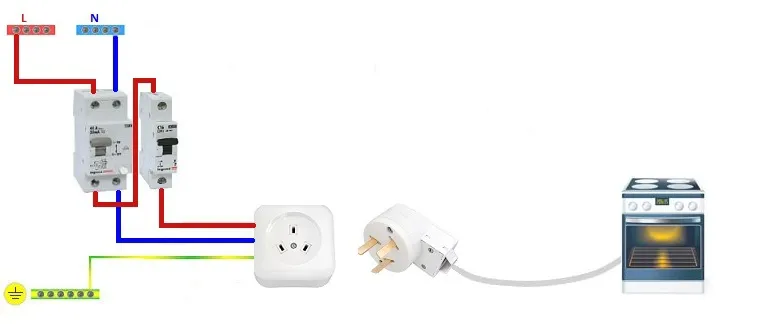

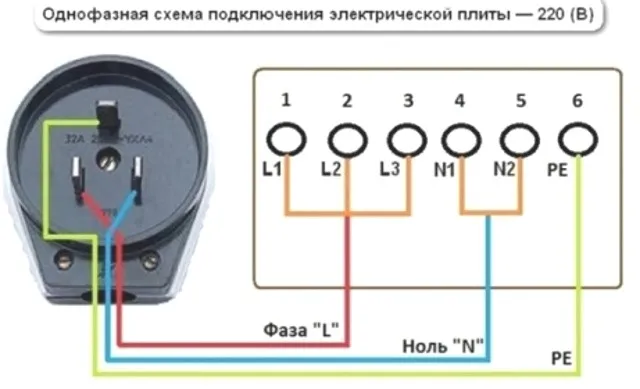

На фото представлена схема подключения электрической печи к сети 220В

• Сначала подключаем фазный провод. Делаем это согласно маркировки выполненной во время демонтажа розетки. Обычно фазный провод располагают на левом контакте розетки.
• Нулевой провод обычно расположен на правом контакте розетки. Но если вы выполняли маркировку, то подключение производим согласно нее.
• Провод защитного заземления подключаем к расположенному отдельно контакту. Но опять-таки делаем это с оглядкой на маркировку.
• Теперь мы можем подать напряжение и проверить работоспособность нашей розетки и всех комфорок печи. Если что-то не работает, то снимаем напряжение и проверяем правильность подключения непосредственно на клеммнике электрической печи.

Подключение розетки на 380В

Так как перенести розетку с плиты на 380В несколько сложнее в виду большего числа проводов, тут следует быть еще более внимательным. И правильная маркировка вам в этом очень поможет.

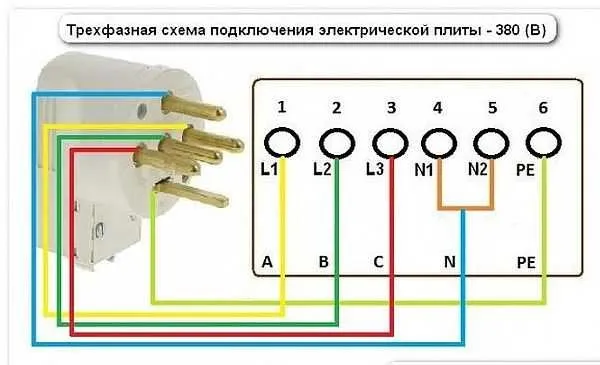

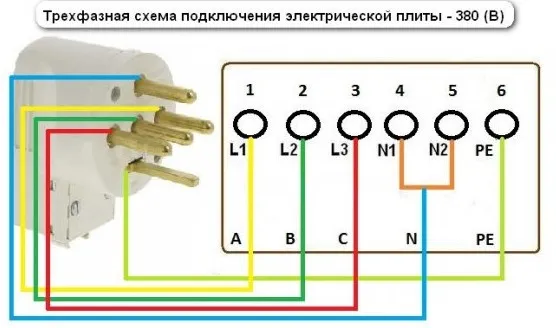

Схема подключения электрической печи к трехфазной сети 380В

• Прежде всего подключаем фазные проводники. Их у нас три, и они подключаются трем клеммам розетки расположенным рядом.

Обратите внимание! При подключении фазных проводников соблюдать их очередность по подключению не так уж принципиально. Очередность здесь не имеет никакого значения и не как не отразится на работоспособности.

• При подключении к двухфазной сети 380В у вас будет два фазных провода. Такой вариант подключения так же имеет право на существование, хоть и применяется несколько реже. В этом случае мы просто не задействует один из контактов розетки. Здесь важно согласовать незадействованный контакт на розетке и вилке. Сделать это можно простым визуальным осмотром расключения проводов в вилке.
• Нулевой провод обычно подключен к клемме, расположенной выше трех фазных контактов. Если это не так согласно маркировки, то лучше произвести соответствующее переключение в розетке и на клеммнике печи.
• Защитный проводник подключается к нижнему контакту розетки. Обычно он имеет не круглую, а прямоугольную форму, что позволяет его достаточно просто определить визуально.
• После того как подключение закончено и розетка закреплена в установочной коробке можно подать напряжение. Если вы все сделали так как это продемонстрировано на нашем видео, то все должно работать без замечаний.

Вывод

Как видите перенос розетки вполне можно выполнить без помощи специалистов. Главное быть внимательным и соблюдать правили безопасности. Ведь цена ошибки может быть очень велика. Если же вы сомневаетесь в своих познаниях лучше не испытывать судьбу и пригласить электрика, который все сделает быстро и без сюрпризов.

Как установить розетку для электроплиты своими руками

Монтаж розетки для электроплиты во многом отличается от монтажных работ по установке обычной розетки. Ведь мощность этого электроприбора значительно выше, а, соответственно, и предъявляемые требования по правилу его монтажа не идут ни в какое сравнение с установкой обычной розетки. И поэтому, несмотря на то, что технически они не сильно отличаются, рассмотрим такой вид подключения отдельно.

Подготовка к монтажу розетки электроплиты

Так как в нашей статье мы ведем речь о том, как выполнять монтаж розетки электроплиты, то начать стоит с самого начала. А самым началом, в нашем случае является квартирный электрораспределительный щиток. Если же его нет, то рассмотрим требования к распределительному щитку, расположенному на лестничной площадке.

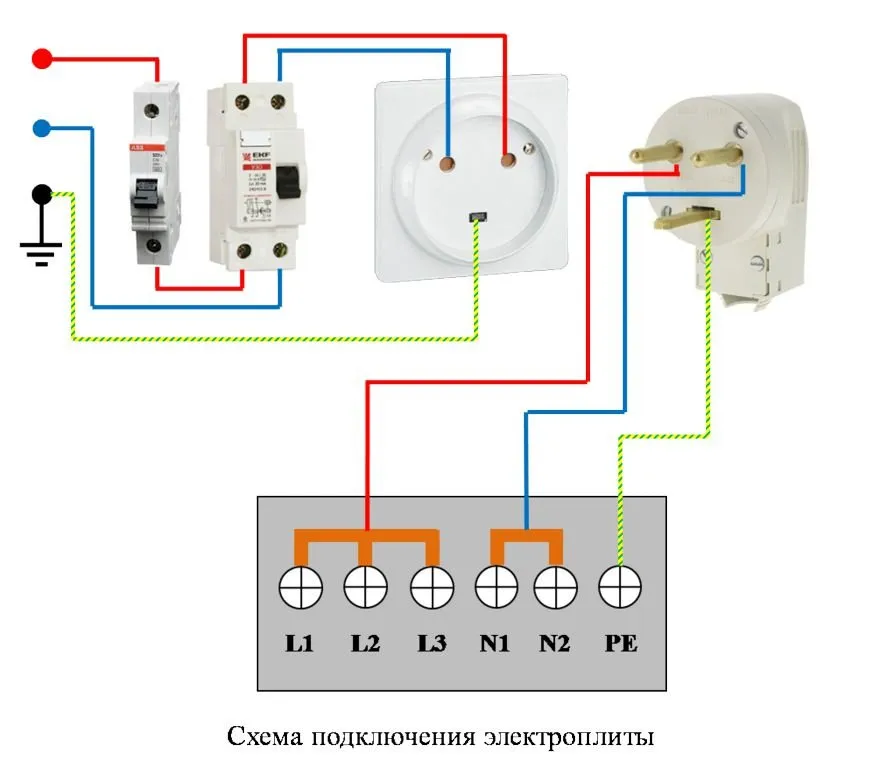

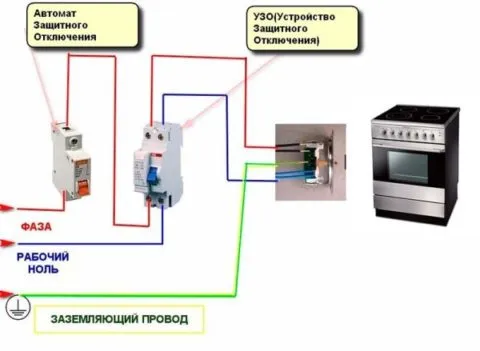

На фото представлена полная схема подключения электроплиты

• Для запитывания электрической плиты лучше всего предусмотреть отдельную линию питания. Согласно ВСН 59 – 88 п.9.6, печь мощностью до 8кВт должна питаться от автоматического выключателя на номинальный ток в 25А.
• Исходя из этого, следует выбрать и проводку. Если мы применяем медный провод, то его сечение должно быть не меньше 2,5 мм 2 . Если мы применяем алюминиевый провод, то согласно табл. 1.3.5 ПУЭ, его сечение должно быть не меньше 4 мм 2 .
• Если же монтаж розетки электроплиты осуществляется от общей сети квартиры, то, согласно ВСН 59 – 88, такая групповая сеть должна запитываться от автоматического выключателя с номиналом в 40А. Такой же автомат должен стоять и в качестве вводного на квартиру, при наличии в ней собственного распределительного щитка.

Подключение электроплиты и розетки

Подключение электроплиты к однофазной сети

Обычно все электрические плиты поставляются уже с подключенной розеткой, но бывают случаи, когда вам необходимо ее подключить своими руками.

Это не должно вызвать особых проблем благодаря нашей инструкции:

Обратите внимание! Для нас очень важно, чтобы фазный провод от электропечи всегда подключался к фазному проводу розетки и другие провода, соответственно. Благодаря конструкции розетки найти эту соосность необходимо только один раз при монтаже. Процесс поиска фазного, нулевого и защитного проводов вы можете увидеть на представленном видео или других страницах сайта.

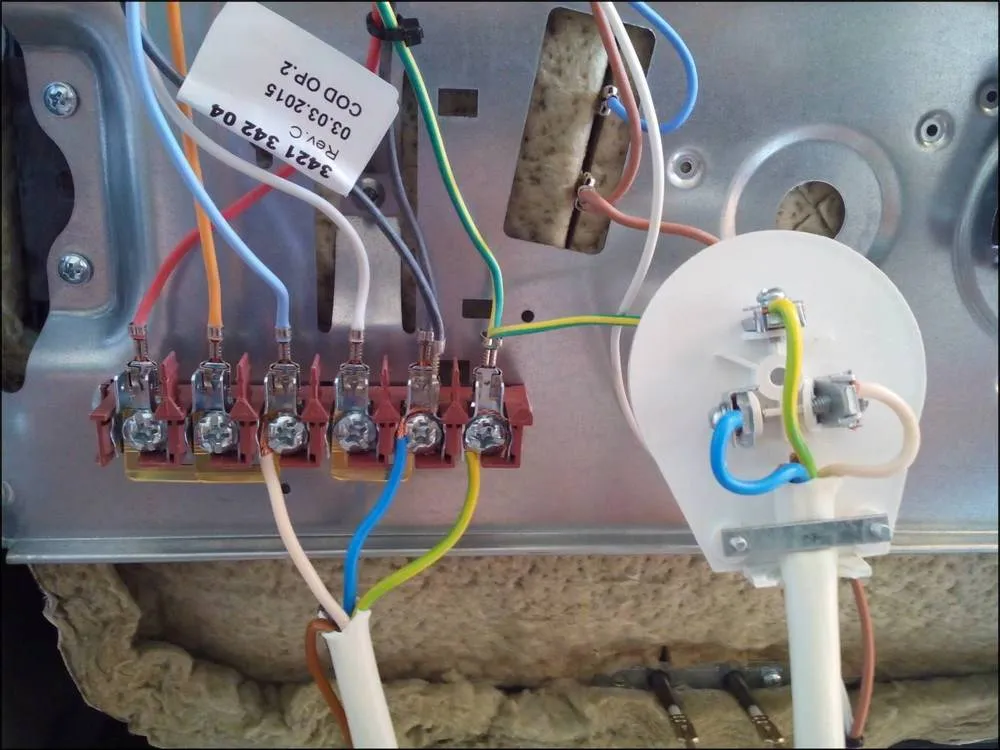

Подключение вилки и электропечи

• Если розетка у нас уже установлена, проверяем, где фазный, нулевой и защитный провода, и к соответствующим контактам подключаем провода на вилке. Если розетка у нас еще не подключена, то обычно крайнюю левую клемму делают фазной, крайнюю правую клемму – нулевой, а к верхнему контакту вилки подключают защитный провод.

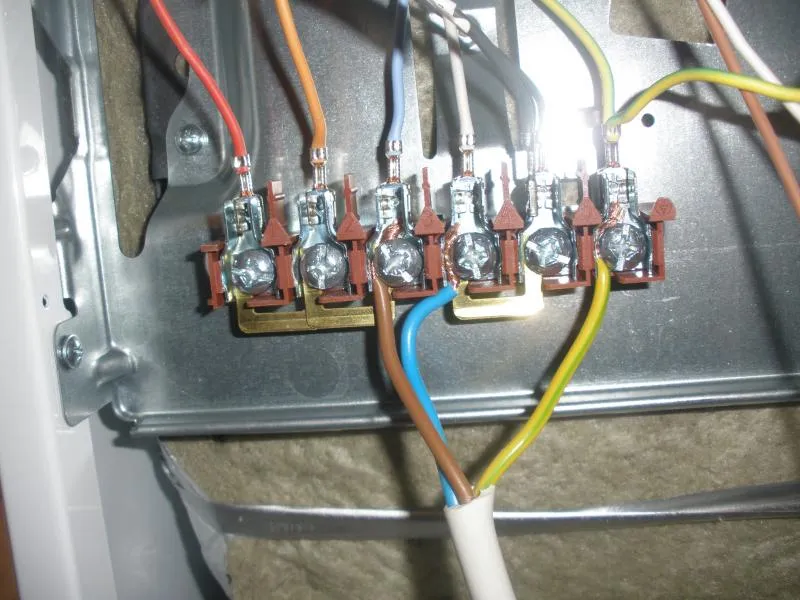

• Теперь выполняем подключение к электроплите. Наличие аж шести контактов может вызвать определенное недоумение, но наша инструкция разъяснит вам их назначение.
• Контакты «1», «2», «3» или «L1», «L2», «L3» предназначены для подключения фазного провода. При однофазном подключении между этими клеммами необходимо установить перемычку и подключить фазный провод к любому из них. Некоторые фирмы производители поставляют печи с уже установленной перемычкой.
• Под контактами «4», «5» или «N1» и «N2» скрываются контакты нулевых выводов печи. Между ними у некоторых печей так же стоит перемычка, и наш нулевой провод можно установить на любой из них.

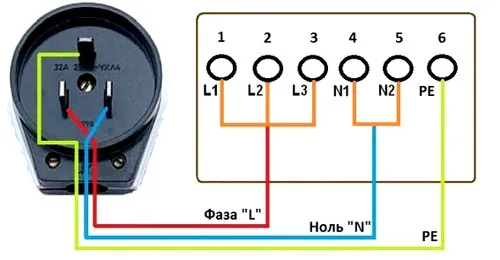

Однофазное подключение электропечи

• К контакту же «PE» следует подключить защитный провод. На чем подключение электропечи к однофазной сети можно считать оконченным.

Подключение электроплиты к трехфазной сети

Установка розетки для плиты трехфазного исполнения имеет некоторые отличия. Прежде всего, как и вилка, она имеет пять контактов.

Где три провода фазных, один нулевой и один защитный. У таких розеток и вилок три фазных провода подключаются к контактам, расположенным рядом, в верхней части расположен контакт для нулевого провода, а в нижней части расположен контакт для подключения защитного провода.

Обратите внимание! В некоторых старых электропечах вы можете встретить вилки и розетки на 4 контакта. Не пугайтесь! Просто в таких моделях нет защитного провода. Подключение таких моделей осуществляется так же, только без учета защитного провода.

• Для подключения электропечи к трехфазной сети фазные провода от вилки необходимо прикрутить к выводам «1», «2», «3» или «L1», «L2», «L3» печи.

Очень важно! Если производитель установил перемычки между выводами «1», «2», «3» или «L1», «L2», «L3», то вам необходимо ОБЯЗАТЕЛЬНО их снять. В противном случае при подаче напряжения произойдет короткое замыкание.

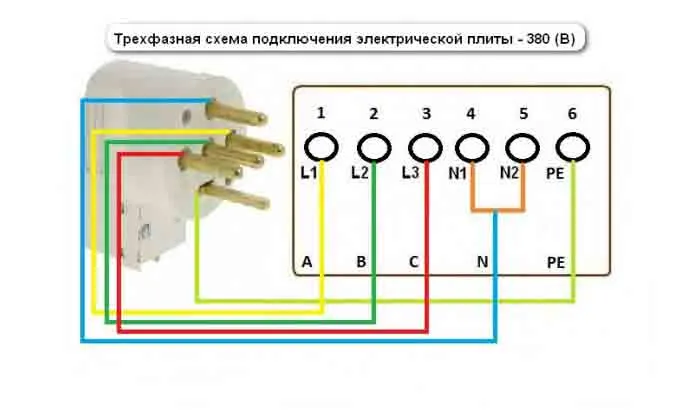

Подключение печи к трехфазной сети

• Нулевой и защитный провод подключаем так же, как и при однофазном монтаже.

Подключение розетки для электроплиты

Монтаж розетки для электроплиты производится после выполнения всех подготовительных мероприятий. К таковым можно отнести установку защитного автомата питания печи, прокладку провода, а также установку самой розетки.

Подключение розетки для электрической плиты

• Для однофазной розетки подключаем соответственно фазный, нулевой и защитный провода. Обычно фазным делают левый контакт, правый контакт нулевым, а к нижнему подключают защитный провод. Но это не принципиально.

Обратите внимание! Главное, чтобы фазный, нулевой и защитный провода совпадали с таковыми же контактами на вилке. Несовпадение может привести к короткому замыканию. Поэтому проверьте эту соосность не один раз.

• При подключении печи к трехфазной сети все немного сложнее. В этом случае ваша розетка будет содержать пять контактов. К трем расположенным рядом контактам вам следует подключить фазные провода вашей сети.
• К верхнему контакту вашей розетки следует присоединить нулевой провод.
• К нижнему контакту вашей розетки следует присоединить защитный провод.

Вывод

Если ваша розетка для электроплиты скрытой установки смонтирована в соответствии с нашими рекомендациями, то сразу после подключения последнего провода вы можете проверить ее работоспособность. Если же вам не понятны какие-то аспекты или вы вообще не очень дружите с электричеством, то лучше не испытывайте судьбу и вызовите электрика. Ведь цена жизни значительно выше сэкономленных на подключении печи копеек.

Высотa розетки для плиты и способы ее монтажа

Высота розетки для плиты часто вызывает определенные вопросы. Ведь здесь необходимо найти тонкую грань между удобством эксплуатации и эстетическим внешним видом, который розетка для электрической плиты может немало подпортить. Поэтому в нашей статье мы решили более детально рассмотреть вопрос монтажа таких розеток и рассмотрим вопросы, начиная от высоты установки, и заканчивая способами подключения.

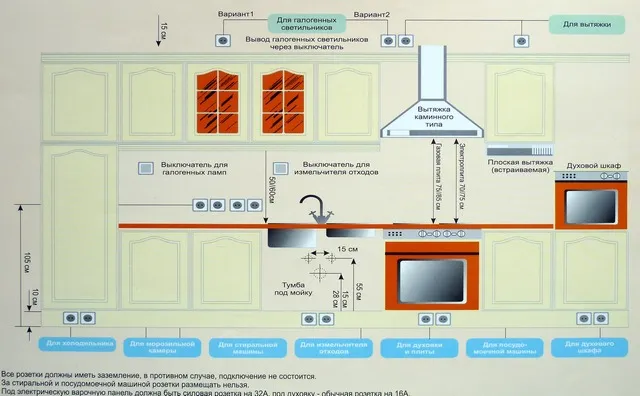

Высота установки розетки для электроплиты

Прежде всего, давайте разберемся непосредственно с высотой установки. С одной стороны, нам необходимо чтобы в случае необходимости мы могли легко снять напряжение с нашего нагревательного устройства. С другой стороны, розетку желательно скрыть от посторонних глаз.

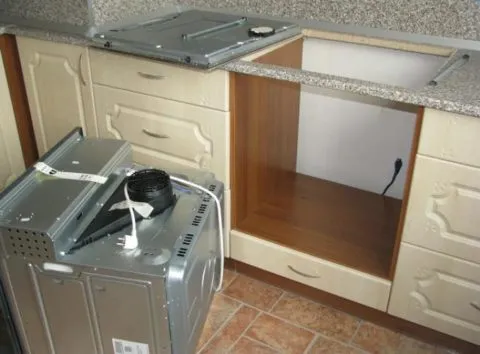

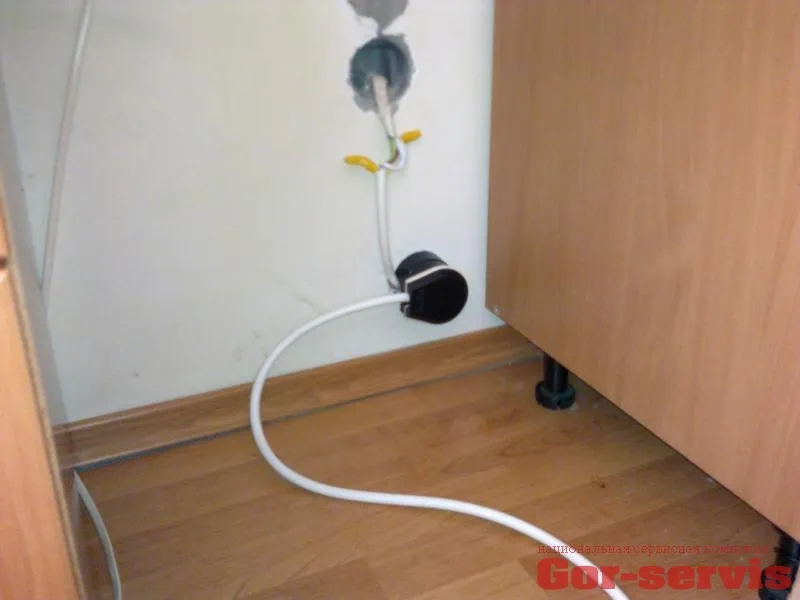

Установка розетки за плитой

На данный момент, существует три наиболее распространенных способа решения проблемы установки розетки для электроплиты:

• Во-первых, розетка плиты может быть установлена, как и другие розетки, в комнатах, на высоте 10 – 15 см от уровня пола.
• Второй вариант предполагает установку розетки на 5 – 10 см выше уровня столешницы, чуть в стороне от самой плиты.
• И третий вариант вообще исключает установку отдельной розетки для плиты.

Давайте рассмотрим аргументы в пользу каждого из этих способов. При монтаже розетки по первому варианту, мы визуально скрываем ее с нашего поля зрения, но вот добраться до такой розетки будет несколько сложнее.

С другой стороны, снять напряжение с розетки нам крайне необходимо только на время мойки, либо в экстренных ситуациях. Исходя из этого, данный вариант сейчас является одним из наиболее распространенных.

Установка розетки над столешницей

Если вы решили установить розетку чуть выше уровня столешницы, то оперировать вилкой вам будет намного удобнее, но внешний вид вашей кухни от этого может пострадать. Если вы собираетесь изымать вилку из розетки всякий раз как окончили приготовление пищи, то мы должны вас предостеречь.

Это приведет к ослаблению контактов и возможному попаданию грязи на контактную часть. Поэтому данный вариант не является самым удачным.

Подключение электрической плиты без розетки

Последним возможным вариантом является подключение электроплиты вовсе без розетки. Данный метод предполагает подключение кабеля от автоматического выключателя в квартирном щитке, непосредственно подсоединённого к клеммнику плиты.

Для снятия напряжения на время мойки плиты, или в экстренных ситуациях, инструкция советует использовать автоматический выключатель в квартирном щитке. Единственным недостатком данного метода является невозможность перемещения плиты после установки, но как показывает практика делают это очень редко.

Подключение электрической плиты

Исходя из описанных выше вариантов установки розетки, существуют два способа подключения – через розетку и напрямую. Но для обоих этих вариантов существуют еще варианты, зависящие от напряжения питающей сети.

Подключение розетки для электрической плиты

Начнем с наиболее распространенного варианта подключения электрической плиты – через розетку. Как мы уже отметили выше, розетка может быть 220В или 380В. Причем розетка на 380В может быть двух- или трехфазной.

Но давайте обо всем по порядку:

• Согласно п. 9.6 ВСН 59 – 88, электрическая плита должна подключаться от отдельного автоматического выключателя на 25А. Этот автомат может быть установлен в квартирном или этажном распределительном щитке.

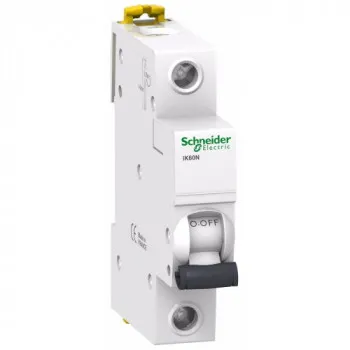

Однополюсный автомат на 25А

• Провод или кабель питания должен соответствовать данному номинальному току. Исходя из этого, можно использовать провод сечением не менее чем 1,5 мм 2 . Но для исключения возможных эксцессов, мы бы посоветовали использовать кабель сечением не менее 2,5 мм 2 .

На фото таблица выбора сечения проводов

Обратите внимание! Начиная с 2000 года, согласно нормам ПУЭ, в жилых помещениях запрещено использовать проводку с алюминиевыми проводниками. Поэтому данный вариант даже не рассматривается.

Устанавливаем розетку для электроплиты за 1 час самостоятельно

p, blockquote 1,0,0,0,0 —>

Еще перед приобретением бытовой электрической плиты обязательно узнайте, какой тип сети питания электрооборудования в вашей квартире: однофазный или трехфазный. От этого напрямую будет зависеть, какое потребуются электроустановочное оборудование и его характеристики. Подобной информацией располагают электрики вашего ЖЭКа.

p, blockquote 2,0,0,0,0 —>

p, blockquote 3,0,0,0,0 —>

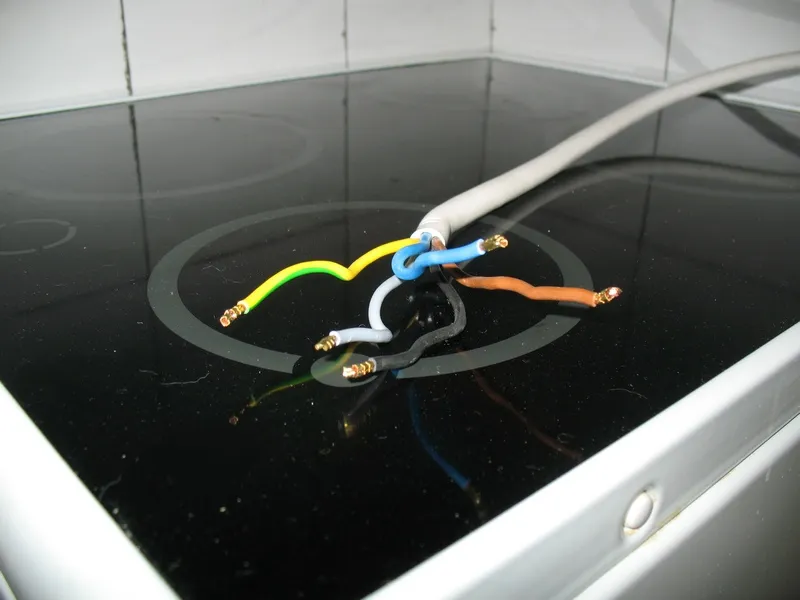

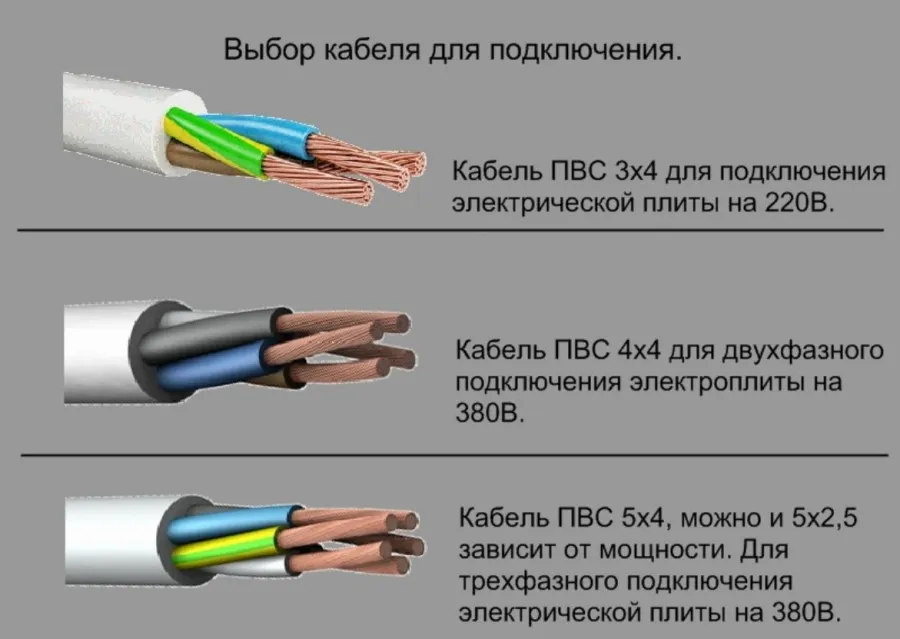

Кабель, применяемый для запитывания электроплиты

Подключение бытовой электроплиты к сети питания желательно проводить по отдельной линии, которая выводится на распределительный щит. Обычно такая линия уже существует. Если ее нет, то предварительно производим работы по монтажу кабельной линии:

1. Прокладываем кабельный канал.
2. Устанавливаем на распределительном щите УЗО (устройство защитного отключения), соответствующее мощности подключаемого оборудования (не менее 32А).
3. Проводим линию питания кабелем с оптимальными параметрами.

Параметры могут быть следующими:

p, blockquote 6,0,0,0,0 —>

Традиционно сложилось, что по цвету изоляции кабельные жилы различают:

Внимание! Если вы решили подключить электроплиту к общей сети квартиры, то, с учетом суммарной мощности всех электроприборов, номинал УЗО на распределительном щите должен быть не менее 40А.

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Длину кабельной линии задает положение точки устанавки розетки. Выбор места для ее расположения должен соответствовать определенным требованиям:

• удаленность от источников влаги;
• удаленность от источников огня;
• доступность для контроля и обслуживания;
• недоступность для детей.

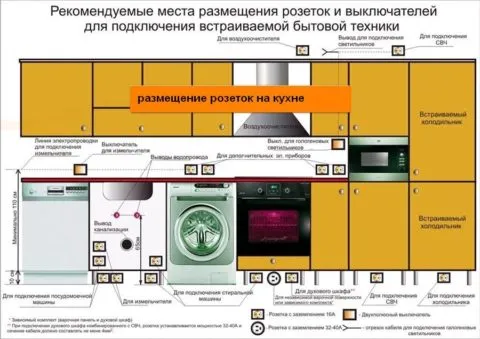

Внимание! Советуем составлять план размещения розеток на вашей кухне только после утверждения дизайн-проекта. В противном случае можете столкнуться с проблемой их недоступности.

p, blockquote 11,0,0,0,0 —>

Кабельную линию подготовили, отправляемся в магазин выбирать розетки для подключения плиты.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

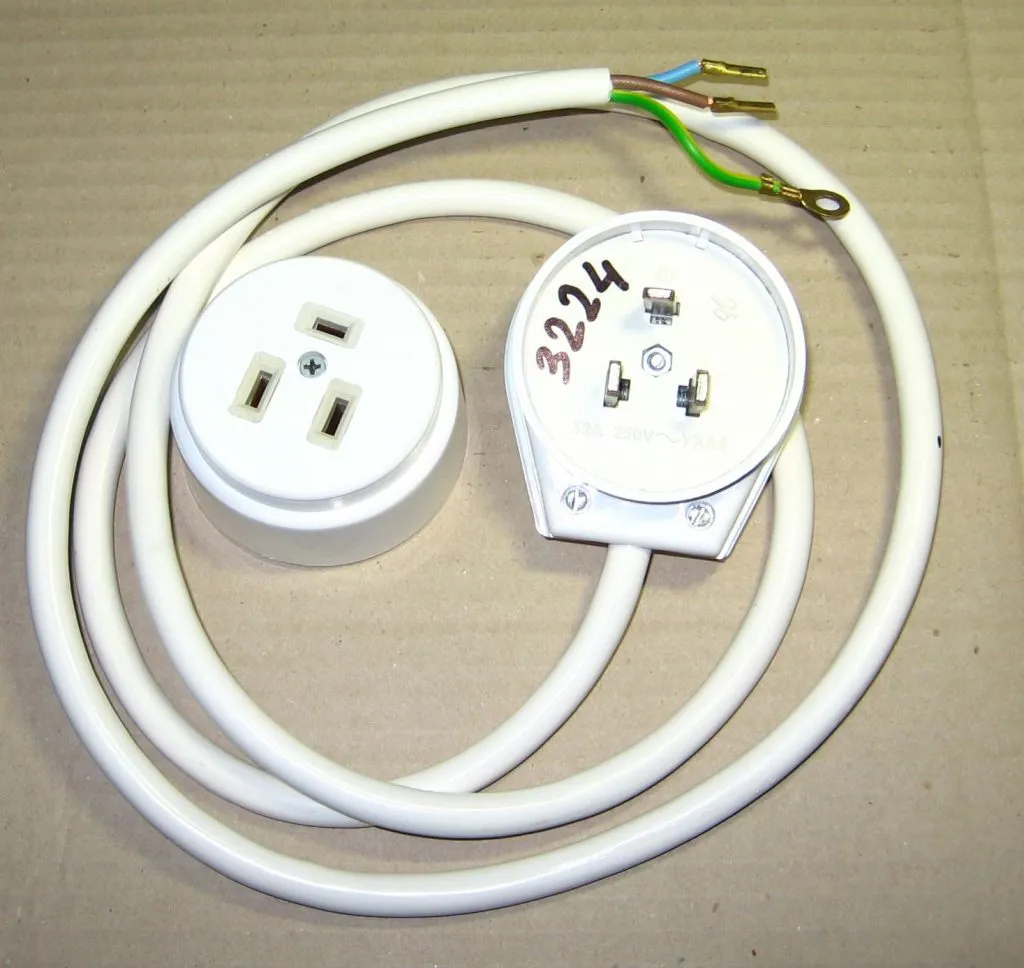

Розетки для подключения электроплит

Силовые разъёмы, посредством которых подключаются электроплиты рассчитаны на нагрузки свыше 8 кВт и силу тока более 25А.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Розетки различают по способу монтажа:

Розетки для электроплит имеют и различные варианты защиты:

• влагозащищенные;
• пылезащищенные;
• со встроенной автоматической защитой от перегрузок.

p, blockquote 18,0,0,0,0 —>

Определить степень защиты той или иной розетки поможет маркировка на корпусе. Буквенная маркировка IP и цифры за ней от 00 до 68 и указывают на уровень защиты контактов. Розетка и штепсель с самой высокой степенью защиты могут выдержать даже погружение в воду. Для использования на кухне рекомендуется применять розетки со степенью защиты выше IP24.

p, blockquote 19,0,0,0,0 —>

По количеству контактов силовые розетки бывают:

• трехконтактные для однофазных сетей;
• четырехконтактные для трехфазных сетей;
• пятиконтактные для трехфазных сетей.

Также розетки могут быть не только одинарными, но и двойными. Если планируется установка дополнительного оборудования с высокой мощностью, то иногда возможно применение двойных розеток. При выборе учитывайте суммарную мощность электроприборов и помните о том, каковы параметры выделенной кабельной линии.

p, blockquote 21,1,0,0,0 —>

Обязательным является наличие у высокомощных розеток заземляющего контакта. Крупная кухонная техника (варочная панель, электроплита, духовка) имеет наружные металлические детали, которые в аварийной ситуации могут оказаться под напряжением. Для защиты людей и дорогостоящего оборудования от поражения и применяется заземление.

p, blockquote 22,0,0,0,0 —>

Многие производители плит поставляют их в комплекте с вилкой и розеткой, что существенно экономит время и силы. Но бывает и по-другому, тогда будьте внимательны: очень часто импортные вилки не подходят к нашим розеткам. И наоборот. В магазине приобретайте комплект вилка-розетка, соответствующий характеристикам вашей электросети и мощности плиты.

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Кабель для электроплиты подвели, розетку и вилку приобрели. Следуем дальше.

p, blockquote 25,0,0,0,0 —>

Монтаж розетки для электроплиты

1. Обесточить подводящий кабель и убедиться в отсутствии тока.
2. Используя перфоратор, изготовить отверстие под стакан подрозетника.
3. Продеть в подрозетник питающий провод.
4. Зачистить концы жил от изоляции.
5. Присоединить жилы к разъемам на розетке.
6. Желто-зеленый провод заземления крепим в центре.
7. Ноль и фазу закрепляем по краям.
8. При помощи любого строительного раствора фиксируем стакан подрозетника в стене.
9. После высыхания завершаем сборку розетки: крепим стакан подрозетника шурупами и устанавливаем защитную крышку.
10. Включаем электропитание.
11. Тестируем розетку на работоспособность.

p, blockquote 27,0,0,0,0 —>

Розетку к питающему кабелю подключили, можно начинать подключать электроплиту.

p, blockquote 28,0,0,0,0 —>

Подключение электрической плиты

Ранее вы уже выяснили, по какой схеме однофазной или трехфазной происходит электроснабжение вашего дома. В домах советской постройки чаще используется однофазная схема, тогда как в современных новостройках применяется трехфазная. Исходя из этой информации, вами подбирался кабель для питания электроплиты.

p, blockquote 29,0,0,0,0 —>

Многие производители электрических плит размещают на задней панели три основных вида схем подключения. Выбираете свою и приступаете к работе.

p, blockquote 30,0,0,0,0 —>

p, blockquote 31,0,0,0,0 —>

Штепсель, применяемый для такого подключения имеют три вывода под:

• фазный провод;
• нулевой провод;
• заземляющий провод.

Важно соблюдать соосность подключения.

p, blockquote 33,0,0,0,0 —>

Схема подключения к однофазной сети

Для подключения к трехфазной сети 380 В у штепселя 5 выводов:

Алгоритм ваших действий:

• Ознакомление со схемой подключения.
• Соединение штепселя с плитой.
• Снимаем крышку задней стенки прибора, снимаем защиту.
• Перед вами ряд клемм. Может быть применена цветовая и буквенная маркировка.
• Внимательно следим за соответствием маркировок.
• Соединяем только одноименные цвета.

p, blockquote 36,0,0,0,0 —>

При монтаже однофазной сети:

• клеммы L1, L2,L3 соединяем между собой (применяем перемычку) и красный провод фазы подключаем к одной из клемм;
• клеммы N1 и N2 также соединяем перемычкой и подключаем к одной из них нулевой провод;
• заземляющий провод подключаем к клемме RE.

При монтаже трехфазной сети:

• демонтаж заводских перемычек;
• клеммы L1,L2,L3 напрямую соединяются с проводами фазы;
• нулевой и заземляющий провода подключаем по аналогии с однофазным.

Медные перемычки обычно поставляются вместе с плитой, но если их не оказалось, то они с успехом заменяются медной проволокой.

p, blockquote 39,0,0,0,0 —>

Внимание! Обратите внимание на то, что демонтаж перемычек, установленных предприятием-изготовителем, ОБЯЗАТЕЛЕН. Если этого не сделать, то высока вероятность ошибки при монтаже, а это чревато неприятностями в виде короткого замыкания и пожара.

p, blockquote 40,0,0,0,0 —>

p, blockquote 41,0,0,0,0 —>

Последним этапом проводится тестирование:

• проверяем, есть ли напряжение в розетке;
• включаем штепсель в розетку;
• проверяем работу узлов плиты.

Правила установки кухонных розеток

Правила установки кухонных розеток прежде всего связаны с наличием на кухне водопровода, струйной воды и, в некоторых случаях огня от газовой плиты. Вообще, правила установки кухонных розеток не сформулированы в законодательных актах в виде, каких-то списков. Они лишь следствие ПУЭ (правила устройства электроустановок) и различных норм и стандартов. Но, как показывает практика, их можно сформулировать в виде неких рекомендаций.

Важно! Перед монтажом и установкой новых электрических розеток, нужно сделать расчет электропроводки.

Еще один вопрос, который возникает на этапе планирования — это тип устанавливаемых розеток. Выбор между розетками открытого и скрытого типов. Как правило, тип розеток выбирается таким же, как тип электропроводки на кухне. Скрытая проводка потребует монтаж скрытых розеток, открытая проводка — розеток открытого типа.

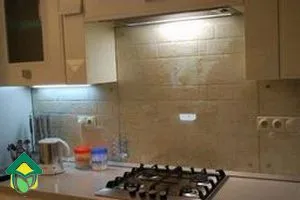

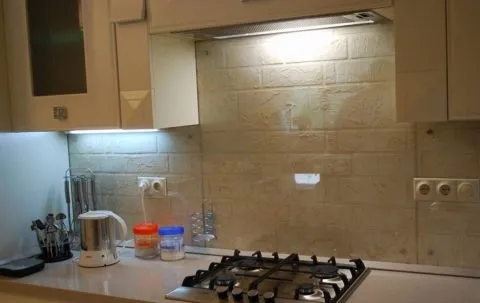

Для удобства все розетки кухни разделим на несколько частей:

1. Розетки «привязанные» к кухонной мебели. Они, как правило, расположены на одной стене. Их разделим на розетки нижнего, среднего и верхнего уровня;

• Нижний уровень розеток: розетки для встраиваемой техники;
• Средний уровень: розетки для бытовой техники стоящей на рабочей столешнице;
• Верхний уровень: розетки для вытяжки, подсветки, вентиляции.

2. Розетки для конкретных бытовых приборов. Например, для стиральной машины, посудомойки, телевизора или компьютера.

3. Другие розетки на стене противоположенной кухонной мебели.

Статья по теме: Нужно ли УЗО для кухни

Конечно, эта схема несколько условна, но вполне понятна и модернизируема. На ее основе и сформулируем основные правила установки кухонных розеток. Для удобства воспользуемся такой визуальной схемой:

Основные правила установки кухонных розеток

Во-первых, розетки для встраиваемой бытовой техники располагаются в нижнем ряду за кухонной мебелью, не выше 10 см от пола.

Такая высота установки делается для того, чтобы напольные шкафы кухни вставали вплотную к стене и розетки им не мешали. А также, если тумбы на ножках, можно было бы включать и отключать приборов из розеток, без движения мебели.

Во-вторых, розетки для переносимых бытовых приборов, располагаются в среднем ряду розеток на фартуке. Удобная высота расположения этих розеток, 105-110 см для низких тумб и 115-112 см для высоких тумб.

Такая высота этих розеток, поднимает их от столешницы кухни на 15-20 см, что позволяет удобно пользоваться вилками приборов. Если сделать высоту 5 см., то все вилки придется включать «кверху ногами».

В-третьих, розетки третьего верхнего ряда розеток располагаются на высоте 15 см от навесных шкафов. Такое расположение верхних розеток сделает их невидимыми, если вы стоите на полу. Если вы планируете, монтаж воздуховода для вытяжки каминного типа, то учтите это и не запланируйте розетку за воздуховодом.

Не рекомендую ставить розетки в шкафы и полки. Не рекомендую делать прямые соединения для подсветки в навесных шкафах. В шкафах идет постоянное движение и рано или поздно провод можно оборвать и навредить самому себе.

Простая (незащищенная) розетка не должна располагаться ближе 50 см от потока и разбрызгивания воды (мойка). Если розетка ставиться ближе 50 см к воде или под мойкой, то ее степень защиты должна быть не менее IP44 (защита от брызг) или IP45 (защита от струй).

Статья по теме: 10 советов электрика по электропроводке на кухне

Расстановка остальных розеток кухни делайте по вашему желанию. Например:

• Высота розеток обеденной зоны 35-40 см от пола;
• Розетка для ЖК телевизора устанавливается в небольшой нише, чтобы после навеса телевизора на стену ее не было видно.

Для финала, посмотрим, где категорически нельзя, устанавливать розетки кухни.

Новая электрическая розетка для плиты, подготовка к работе: замена старой розетки для плиты, часть 1

Осматривая кухню перед ремонтом, меня всегда поражали воплощения строителями в жизнь, требований различных СНиПов и ГОСТов. Это относится и водопроводным трубам, торчащим в полуметре от стены и выключателю освещения кухни расположенному в трех метрах от кухни.

Нужна новая электрическая розетка для плиты

Да и всего две-три «убогие» розетки на всю кухню, расположенные на стене, где не будет мебели и техники, не приводят в восторг. Но больше всего мне «нравиться» установка розетки для электрической плиты. Смотрите фото. Наверное, несколько поколений проектировщиков, так гордятся, что запланировали одну розетку с заземляющим проводом на всю квартиру, что решили выставить это «чудо» на всеобщее обозрение.

Так установленная электрическая розетка для плиты не только «радует» и «тормозит» на себе глаз, но и не позволит установить современную кухню, с встроенной бытовой техникой, вплотную к стене.

Что же делать? В двух частях статьи я подробно расскажу, как заменить старую накладную электрическую розетку для плиты на встроенную современную розетку.

Статья по теме: Свойства электроизоляционных материалов

• Электропитание для современной плиты должно быть подведено электрическим кабелем сечением не менее 3×4 мм 2 (3 жилы сечением 4 мм) при питании 220 вольт и электрокабелем 5×4 мм 2 (при питании 380 Вольт). При использовании особо мощных плит, сечение жил кабеля может быть увеличено до 3×6 мм.
• Для выбора автомата защиты нужно сделать расчет электропроводки для плиты. Обычно, подходит автомат защиты на 32 Ампера, тип С .
• Изоляция электрокабеля для питания электроплиты должна быть как минимум двойной и при этом желательно негорючий (маркировка НГ).
• Рекомендован электрический кабель для питания электроплиты марки ВВГнг или НЮМ.
• Сама розетка для электроплиты должна быть специальная, рассчитанная на рабочий ток 25 Ампер и сделанная из негорючих полимерных материалов.

Новая электрическая розетка для плиты покупается в комплекте со специальной вилкой.

Вилка для электрической плиты Встроенная электрическая розетка для плиты
Статья по теме: Как сделать расчет электропроводки на кухни при покупке новой современной кухонной мебели
Высота розетки от пола должна быть 10-12 см (до верха розетки), чтобы она не мешала придвинуть кухонные шкафы вплотную к стене. Такая высота чаще всего предлагается фирмой поставщиком кухонной мебели. Эта же фирма делает рекомендательный план расстановки розеток на кухне. Выглядит он приблизительно так.

Требование к защите электрической линии питающей плиту

Электрическая линия для электроплиты должна быть выделенной, то есть отдельной. Для защиты от короткого замыкания необходимо установить автомат защиты. Номинал автомата защиты для линии электроплиты зависит от ее мощности и начинается от 25 ампер. Тип автомата защиты C.

Эти значения приведены для наиболее популярных плит и заложены в проектах всех новостроек. В домах построек 80-х годов и ранее проводка для плиты выполнялась трехжильным алюминиевым проводом, сечением 4 кв. мм, открытой проводкой, в пластиковой трубе или в пластиковом электро коробе.

Замена старой розетки для плиты на новую

Напомню задачу, которую нужно решить.

Необходимо вместо старой накладной розетки для плиты установить новую внутреннюю розетку при этом скрыть провода в стене и саму розетку установить в встроенном варианте.

Статья по теме: Каким должен быть хороший холодильник

Начнем с подготовки инструмента и демонтажа старой розетки

Подготовим инструмент для работы по замене розетки для электроплиты

Для работ нам понадобится следующий инструмент:

• Набор отверток;
• Перфоратор электрический;
• Набор буров и лопаток к перфоратору;
• Короткий строительный уровень и измерительная рулетка;
• Узкий шпатель и емкость для алебастр;
• Пассатижи, кусачки;
• Тяжелый молоток и скарпель (скарпель это короткий ломик для штробления);
• Щетка и емкость для воды.

Также понадобиться следующий материал:

• Кабель электрический: ВВГнг или НЮМ 3×4 мм2 или 5×4 мм². Длинной 2 метра.
• Подрозетник для скрытой установки розетки;
• Примечание! Для установки розетки для плиты подразетник должен быть больше стандартных подрозетников и составлять 75 мм. Крупные фирмы выпускают свои подрозетники для своих розеток. Обычно они имеют прямоугольную форму.
• Гофрированная труба для прокладки электропроводов, диаметром 20 мм и длиной 2 метра.
• Изолента;
• Алебастр для закрепления кабеля в штробе и фиксирования подразетника;
• Несколько саморезов в комплекте с пластиковыми дюбелями диаметром 6 мм.

После подготовки инструмента и материала приступаем к демонтажным работам.

Читайте также:


• Выключатель schneider electric glossa двухклавишный скрытая установка белый



• Заземление своими руками комплект заземления из омедненной стали



• Как заземлить посудомоечную машину если нет заземления в доме



• Светильник из проволоки своими руками



• Подключение четырехместной розетки с заземлением легранд

Как подключить электрическую плиту в обычную розетку?

Для подключения электрической плиты к обычной розетке необходимо следующее:

1. Убедитесь, что напряжение в розетке соответствует напряжению вашей электрической плиты.

2. Отключите электроэнергию в розетке, перед началом работ.

3. Проверьте, что в проводе, который подключаете к розетке, присутствуют два жилы (белый и черный). Если это не так, то вам нужен кабель с двумя жилами.

4. Установите штекер на проводе и подключите его к электрической плите.

5. Вставьте штекер в розетку и включите электроэнергию.

6. Проверьте, что электрическая плита работает правильно.

Обратите внимание, что некоторые электрические плиты требуют специальных адаптеров для подключения к розетке. Если у вас есть

Чтобы подключить электрическую плиту в обычную розетку, следуйте следующим шагам:

1. Убедитесь, что электричество выключено, перед тем как подключать плиту.
2. Проверьте, что у вас есть все необходимые инструменты и материалы, такие как кабель, розетка, щиток защиты и т. д.
3. Подключите кабель к электрической плите, убедитесь, что коннекторы надежно закреплены.
4. Установите щиток защиты и розетку в ближайшем оптимальном месте.
5. Подключите кабель к щитку защиты и розетке.
6. Проверьте, что все соединения надежно закреплены и не имеют пробелов.
7. Включите электричество и проверьте работу электрической плиты.

Обратите внимание, что если у вас нет опыта в электрике, рекомендуется обратиться

Перед подключением электрической плиты в розетку, важно выполнить следующие шаги:

1. Убедитесь, что розетка соответствует требованиям по напряжению и мощности, указанным в инструкции к электрической плите.

2. Отключите электроэнергию в розетке, в которую будете подключать плиту.

3. Установите электрическую плиту на столе или стенде, удобном для работы.

4. Проверьте, что провода в электрической плите и розетке не повреждены.

5. Соедините провода электрической плиты с розеткой. Обычно это происходит с помощью шунтов или зажимов.

6. Перед тем, как включить электроэнергию, проверьте, что все провода надежно соединены.

7. Включите электроэнергию в розетке и проверьте работоспособность элект

Перед подключением электрической плиты к обычной розетке, рекомендуется проверить следующие вещи:

1. Соответствие номинального напряжения и тока: Убедитесь, что напряжение и ток розетки соответствуют номинальным параметрам электрической плиты.

2. Розетка с заземлением: Обязательно используйте розетку с заземлением, чтобы исключить риск напряжения.

3. Установка силового фильтра: Рекомендуется установить силовой фильтр, чтобы защитить электрическую плиту от перенапряжения и сторонних помех.

4. Ремонтные работы: Если вы не знаете, как правильно подключить электрическую плиту, рекомендуется обратиться к квалифицированному электрику.
