Как правильно соединить провода разного сечения: обучающее видео
Если вы не знаете, как соединить провода разного сечения, мы подготовили для вас полезное видео! В этом ролике вы узнаете, как выбрать правильный метод соединения и какие инструменты понадобятся. Смотрите наше видео и научитесь соединять провода без проблем!

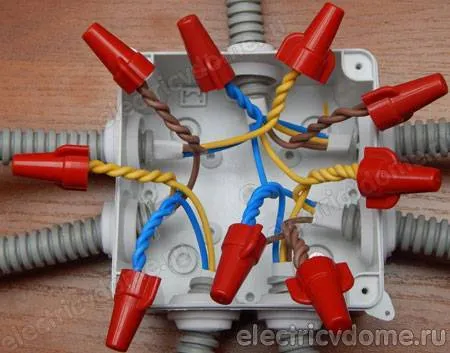

Скрутка проводов СИЗ
Установка колпачка на подготовленные провода выполняется быстро, не требует специального инструмента. Созданное соединение компактно. Пользоваться колпачками удобно. Однако надо знать правила их применения, выработать необходимые навыки. Неумелое обращение может привести к печальным последствиям.
Изолирующие колпачки пригодны для соединения нескольких проводов определенного диаметра, который указывается в документации. Производители из разных стран используют свои обозначения. Поэтому лучше ориентироваться по габаритным размерам для соединения проводов, а не маркировкой производителя.
Использование колпачков СИЗ — практическое применение
Особой аккуратности требует обращение с алюминиевыми проводниками. Мягкий металл легко деформируется, быстро теряет прочность.
При скрутке колпачком алюминий надежно обжимается конической пружиной и хорошо работает длительное время. Из-за возникновения электрохимических процессов нельзя скручивать вместе алюминиевые провода с медными.
Важно снимать с проводника оптимальную длину изоляционного слоя для обеспечения максимальной площади соприкосновения металлических частей. Определить ее просто. Достаточно вставить один провод внутрь колпачка и визуально отметить место среза изоляции
Удалить изоляцию и повторить контрольную установку провода. Оголенный металл не должен выходить за пределы изолирующей части колпачка
Достаточно вставить один провод внутрь колпачка и визуально отметить место среза изоляции. Удалить изоляцию и повторить контрольную установку провода. Оголенный металл не должен выходить за пределы изолирующей части колпачка.
При удалении изоляции пользуются разными способами. Многие старые монтажники работают монтерским ножом с изолированной ручкой и коротким острым лезвием из прочной стали. Часто применяют клиновую или бритвенную заточку, которая хорошо снимает изоляцию, но в неопытных руках может причинить вред.
Ножом, особенно при его перпендикулярном направлении к проводнику, можно нарушить внешнюю поверхность металла. Любая, даже малозаметная царапина при скручивании будет увеличиваться в размерах, уменьшит сечение токопровода, снизит его электрические характеристики. Металл станет греться и выгорать, особенно под большими нагрузками. Глубокий прорез проводника послужит причиной поломки провода при скрутке.
Снимать изоляцию ножом нужно при расположении его лезвия под тупым углом к проводнику относительно направления среза легкими движениями без повреждения металла.
Определенная часть электриков пользуется пассатижами или кусачками для снятия изоляции, деформируют металл в месте обжима проводника, что не допустимо. Качественно удалить изоляцию можно специальными клещами, выпускаемыми для таких работ.
Способ скрутки проводов пассатижами и последующее одевание колпачка не обеспечивает надежного контакта и его изоляции. Колпачки со временем просто вываливаются. Но это не понимают некоторые монтеры.
Пользуясь изолирующими колпачками. следует прикладывать силу при скручивании. Она позволит обеспечить плотный контакт соприкосновения металлов проводников и пружины.
Для оценки эффективности применения колпачков перед их массовым использованием требуется выполнить соединение ими проводов и пропускать нагрузочным устройством через него ток номинальной величины около получаса. Проанализировать нагрев соединения. Затем превысить ток и определить проблемные места.
Такие электрические тесты помогают профессионалам узнавать слабые места создаваемых ими электрических цепей, совершенствовать свои навыки, качественно выполнять работу.
Похожие материалы на сайте:
Варианты соединения
Существует множество вариантов, как соединить алюминиевые провода между собой.
Один из самых распространенных методов является обычная скрутка зачищенных контактов. Большинство людей, не обладающих специальными познаниями в области электротехники, используют этот способ для , считая его надежным. Это ошибочное мнение. Далеко не все виды кабеля можно скручивать, так как у них может быть разное сечение, что создаст уязвимое место в проводке после их соединения, а также разная марка этих жил. Для ответвления электрической линии такой способ не подходит.
Этот способ имеет низкий уровень надежности, а также высокую степень пожароопасности. Когда существовал этот метод, еще не было такого большого количества разнообразной бытовой электрической техники, которая потребляет много энергии (стиральные машинки, кондиционеры, водонагреватели, двухкамерные холодильники и т. д.). Одновременное использование нескольких мощных энергоемких приборов существенно повышает нагрузку на сеть. Повышенное напряжение контакты с малым сечением не выдержат. По этой причине метод скрутки потерял свою актуальность. Его можно использовать для временного соединения.
Пайка. Для соединения или ответвления алюминиевых проводов данный метод скрепления считается одним из наиболее безопасных. Чтобы это сделать правильно, нужно залудить контакты проводов
Для этого их обрабатывают расплавленной канифолью, а затем осторожно ошкуривают мелкой шлифовальной бумагой. Затем концы кабелей плотно прижимаются друг к другу, а потом постепенно добавляется канифоль. Пайка должна быть равномерной, чтобы продлить срок эксплуатации
Пайка должна быть равномерной, чтобы продлить срок эксплуатации.
Сварка. Этот метод соединения доступен не для всех. Для этого нужно обладать специальными познаниями и навыками, иметь специальное оборудование, доступ к которому есть далеко не у всех. Этот способ весьма надежен, но его настоятельно рекомендуется делать опытным специалистам по сварке.
Контактные зажимы. Данным способом лучше всего делать соединение алюминиевых жил. Таким же образом можно следовать и при необходимости ответвления провода. Чтобы сделать это правильно следует зачистить контакты от оплетки на 2-3 сантиметра, а затем зачистить металл при помощи мелкозернистой наждачной бумаги (подойдет 0 и 1 зерно). Оголенную часть нужно будет закруглить. Сечение этой окружности должно быть схожим с диаметром зажимной клеммы. Получившаяся окружность надевается на движитель и плотно затягивается.
Отдельным методом крепления является соединительная арматура или зажим типа СОАС для сталеалюминиевых и алюминиевых кабелей. Овальный зажим СОАС может использоваться для скрепления двух групп проводов: с токовой нагрузкой и механическим тяжением по ним, или только при токовой нагрузке. Различные марки зажима СОАС можно использовать с учетом марки провода, его размеров, прочности и веса. Кроме СОАС для скрепления сталеалюминиевых жил можно применять тип САС. Для каждого из видов таких приспособлений существуют специальные таблицы с соответствующими показаниями и значениями.
СОАС-ИП применяют для воздушных линий электропередачи. Неизолированные провода можно соединять скручиванием с использованием зажима типа СОАС-ИП. Овальный зажим СОАС является достаточно распространенным типом и его можно приобрести в большей части специализированных магазинов, а также сделать заказ в интернете.
Во время работы с электрическими проводами они должны быть обесточены, даже если напряжение не большое. После завершения работы, оголенные контакты обязательно нужно изолировать специальной лентой, поместить в резиновую оплетку или в защитный рукав. В мессах с повышенной влажностью крепление прослужит не очень долго, а также существует риск получить удар электричеством.
Необходимость надежного соединения
В первую очередь нужно разобраться, почему так важно уделить внимание надежности подключения проводников. Даже ПУЭ дают рекомендации по выбору способа соединения и строго запрещают скручивание проводов
Последствия неправильно подключенных проводников:

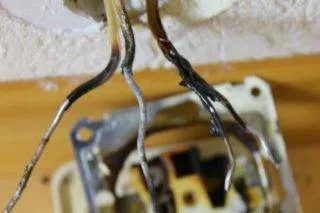

- Пожар. Некачественный контакт имеет большое переходное сопротивление. Это приводит к нагреву, который в дальнейшем может привести к возгоранию.
- Повреждение проводки. Из-за высокого сопротивления проводник быстрее нагревается. В результате может оплавиться изоляция и разрушиться сам контакт. Нарушение изоляционного слоя может привести к удару электрическим током.
- Короткое замыкание. Также зависит от величины переходного сопротивления.
Способы соединения проводников
Способы соединения проводов
Есть несколько видов создания контакта проводников в распределительной коробке. Выбор зависит от материала жил, условий окружающей среды, числа проводов, сечения соединяемых кабелей.

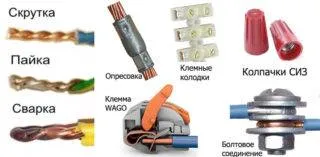

Наиболее распространенные способы соединения:
- клеммники;
- пружинные клеммы wago;
- самоизолирующие зажимы;
- скрутка;
- опрессовка;
- пайка;
- зажим типа «орех»;
- болтовое соединение.
Клеммные колодки
Соединение проводов при помощи клеммных колодок
Под клеммами понимают изделия из пластика с внутренней латунной втулкой с винтами по обе стороны. В эти места вставляются проводники и плотно фиксируются. Способ является весьма распространенным при соединении проводов в распределительной коробке.
Преимущества:
- разные диаметры входных отверстий;
- низкая стоимость;
- надежность;
- простота и удобство монтажа;
- возможность соединения меди и алюминия.
Недостатки:
- низкое качество самого изделия;
- можно собрать только два провод;
- риск разрыва тонких жил.
Для более надежной фиксации многожильных проводов применяются другие способы.
Клеммы Wago

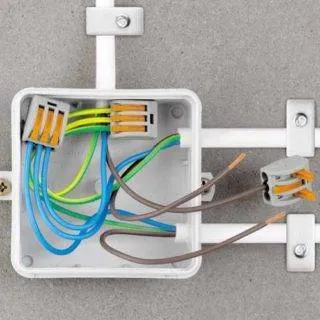

Клеммы Wago в распределительной коробке
Колодки wago представляют собой пружинный механизм. Они являются самыми популярными устройствами для создания контакта. По сравнению со стандартными клеммниками стыковка происходит при помощи рычажка. Он позволяет сохранить целостность проводника и не повредить его. Перед использованием проводник зачищается от изоляции. Затем жилы вставляются в отверстие.
Плюсы:
- возможность соединения разнородных материалов – например, алюминиевого и медного проводов;
- стыковка нескольких жил сразу;
- не повреждаются тонкие жилы;
- небольшие размеры;
- легко делать установку;
- надежность крепления;
- возможность установки индикатора для контроля состояния электрической сети.
Как сваривать провода из скруток: что важно учитывать
Этот способ основан на создании местного разогрева конца скрутки до температуры расплава металла с последующим его застыванием в виде контактного шарика.
Работу можно выполнять самодельным понижающим трансформатором напряжением порядка 24 вольта и мощностью от 1 киловатта.
Но лучше пользоваться инвертором, выдающим постоянный ток. Для создания дуги применяют угольный электрод, которым касаются места сварки. Его можно заменить графитом.
Второй контакт цепи образуется через обжим клещами противоположной части скрутки около изоляции. Их широкие губки служат радиатором охлаждения, отводят тепло от диэлектрического слоя, предохраняя его от перегрева и повреждений.
Силу тока около 30-80 ампер и длительность его протекания порядка секунды подбирают опытным путем в зависимости от конструкции сварочного аппарата, химического состава и толщины жил.
При работе на высоте под потолком провода удобно расположить вниз.
На конце сварки образуется каплевидный сплав формой контактного шарика.
Чтобы обеспечить надежный контакт вначале надо потренироваться на контрольном образце. Маленький ток плохо нагреет место соединения, а завышенный передаст излишнюю температуру слою изоляции, пережжёт металл.
Пробную сварку оценивайте как на механическую прочность, так и по создаваемой структуре сварного шва.
На что следует обращать внимание
Вертикальное расположение скрутки при сварке позволяет расплаву лучше заполнять пространство между медными проводами, придавая капле металла форму сферы.
Работать надо в защитных рукавицах, использовать маску сварщика для защиты глаз, специальную обувь. Можно легко «нахвататься зайчиков» или «поймать» каплю расплавленного металла на одежду либо обувь.
После сварки одного соединения лучше выждать небольшое время и дать ему остыть, а потом переходить к обработке следующего. Эта рекомендация предотвратит случайный ожог.
Оголенные жилы после сварки изолируют, надевают термоусадочную трубку, обрабатывают промышленным феном.
Затем провода укладывают в распаечную коробку, закрывают крышкой.
Скрутка медных и алюминиевых проводов
Нельзя соединять между собой медь и алюминий напрямую. Однако во многих домах проведены именно алюминиевые провода, которые необходимо соединять с медными, и скрутка иногда является единственным способом соединения
В этом случае важно придерживаться определенных правил, которые позволят прослужить такому закреплению максимальный срок
Для начала стоит отметить, что проводники необходимо качественно обвивать друг с другом. Если их диаметр составляет значительную величину, витков должно быть, как минимум 3, а если диаметр составляет до 1 мм, в этом случае потребуется обвивать провод друг с другом более пяти раз, чтобы обеспечить качественную передачу электрического потока
Также, после этого очень важно обработать оголенную поверхность специальным лаком, который обладает свойствами стойкости к воде и влаге.
При соединении медного и алюминиевого провода лучше использовать специальную стальную пластину, размещенную между ними. Это позволит избежать их непосредственного соприкосновения. Таким образом срок службы подобного соединения будет гораздо больше
Если под рукой такой комплектующей части нет, тогда можно прибегнуть к обработке медного оголенного проводка припоем, что также позволит избежать механических контактов этих двух металлов.
Идеальным решением соединения медного и алюминиевого проводника является предварительное нанесение на медную жилу припой. Особенно такую предварительную обработку часто используют при соединении одно- и многожильного провода, когда таким образом провод, состоящий из нескольких проводников, превращается в одножильный.
Таким образом срок службы подобного соединения будет гораздо больше. Если под рукой такой комплектующей части нет, тогда можно прибегнуть к обработке медного оголенного проводка припоем, что также позволит избежать механических контактов этих двух металлов.
Идеальным решением соединения медного и алюминиевого проводника является предварительное нанесение на медную жилу припой. Особенно такую предварительную обработку часто используют при соединении одно- и многожильного провода, когда таким образом провод, состоящий из нескольких проводников, превращается в одножильный.
Клеммные колодки

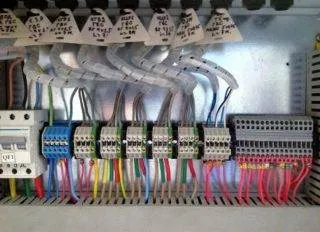

Одно из самых простых и надежных соединений проводов — через клеммные колодки. Есть они нескольких типов, но практически везде используется винтовое соединение. Есть с гнездами разных размеров — под разные размеры проводников, с разным количеством пар — от 2 до 20 и больше.
Сама клеммная колодка представляет собой пластиковый корпус, в котором запаяно металлическое гнездо или пластина. В это гнездо или между пластинами вставляется оголенный проводник, зажимается винтом. После того, как винт затянут, надо хорошо подергать проводник — убедиться что он хорош зажат. Из-за того что места соединений остаются неизолированными, область применения клеммных колодок — помещения с нормальной влажностью.
Недостаток такого соединения: из-за пластичности металлов — особенно алюминия — со временем контакт ослабевает, что может привести к повышению степени нагрева и ускорению окисления, а это снова ведет к снижению контакта. В общем, периодически соединение проводов в винтовых клеммных коробках необходимо подтягивать.
Соединение проводов в клеммных колодках
Достоинства — быстрота, простота, невысокая стоимость, не требует никаких навыков, разве что умение пользоваться отверткой
Еще одно важное достоинство — можно без проблем соединять провода разных диаметров, одножильные и многожильные, медные и алюминиевые. Непосредственного контакта нет, потому нет рисков.
Как надежно соединить провод с многопроволочной жилой

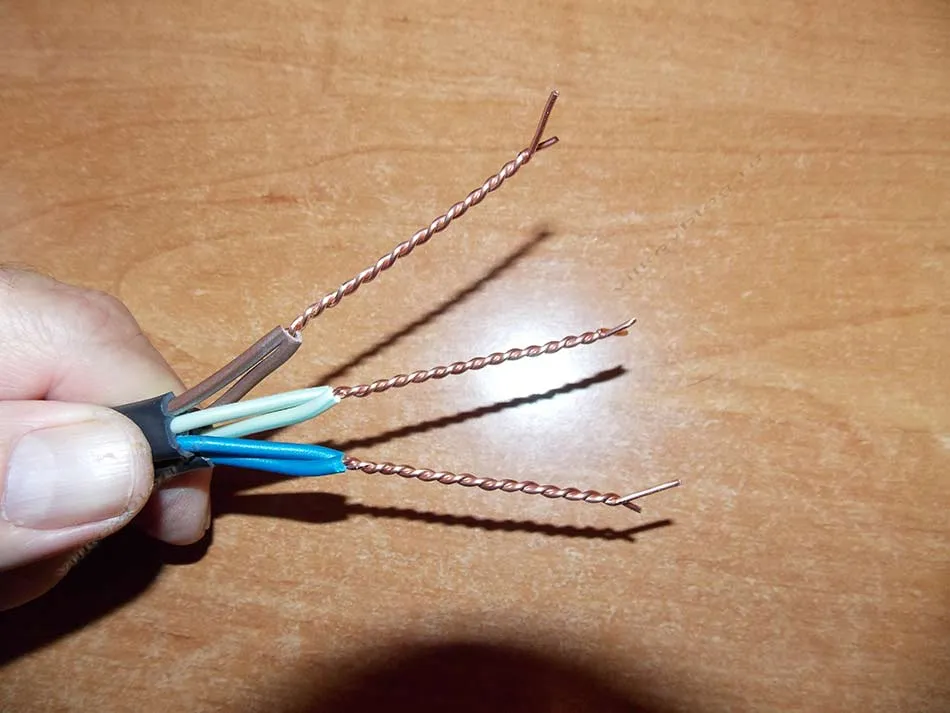

Провод с многопроволочной жилой (многожильный провод) один из самых часто используемых в электропроводке, так как лучше других обладает достаточной эластичностью и гибкостью, а соединения с ним прочны и долговечны. Провод представляет из себя множество плотно переплетенных между собой и покрытых слоем изоляции жил. Используют такой тип провода не только в домашних условиях, но и на крупном производстве.
Если в процессе монтажа электропроводки человек не обладает специальными знаниями и навыками, то неправильное соединение этих проводов может повлечь за собой серьезные негативные последствия. Существуют так называемые «Правила устройства электроустановок» (ПУЭ), в которых четко сказано, что в жилом помещении должна использоваться электропроводка, которая выполнена только проводами из меди!
Соединять многожильные и одножильные провода можно лишь используя пайку, метод прессовки, сварки, или сжима.
Давайте по подробнее посмотрим на каждый из этих способов.
Одножильный провод
Как вы, наверное уже поняли, в строении этого провода находится только одна жила (будь то медная или алюминиевая), сверху этот провод покрыт изолятором (может применяться пластиковый или его сплавы, а также резиновый).
Плюсы одножильного варианта
1) Самый большой плюс это стоимость. Одножильный провод стоит на 30 – 50 % дешевле чем многожильный (при одинаковых характеристиках). Объясняется это тем — что изготовить одну жилу и далее «упаковать» ее в изолятор легче, чем много жил.
2) При зачистке такой провод труднее повредить. Потому как одна большая прочная жила (особенно если провод большого сечения), даже неопытный человек относительно легко уберет изолятор.
Ну и как бы плюсы заканчиваются, теперь минусы
Минусы одножильного варианта
1) Ломкий. Если этот провод в одном и том же месте согнуть и разогнуть несколько раз (5 — 10), может сломаться.
2) Затруднительный монтаж. Так как провод ломкий, лишний раз не погнешь, чтобы не сломать.
3) Трудно соединить с многожильным. Наверное всем приходилось соединять толстый одножильный кабель и такой же многожильный, на «скрутку» хуже не придумаешь, да еще и боишься что сломается. Приходится применять всякого типа соединители и шины (благо сейчас их полно).
Как сказал мне один матерый электрик — одножильный вариант применяют в основном в тех местах, где нет внешнего воздействия на провод (например — нет ветра) иначе он сломается. Также соединять его желательно на шины, а не на скрутку!
Как соединить два провода разного сечения
Часто бывает, что в распределительную коробку приходят провода разного сечения и их необходимо соединить. Тут вроде должно быть все просто, как и с соединением проводов одного сечения, однако тут есть свои некоторые особенности. Соединять кабели разной толщины можно несколькими способами.
Помните, что нельзя в розетке на один контакт подключать два провода разного сечения, так как тонкий не будет сильно прижиматься болтом. Это приведет к плохому контакту, большому переходному сопротивлению, перегреву и оплавлению изоляции кабеля.
Как соединить провода разного сечения?

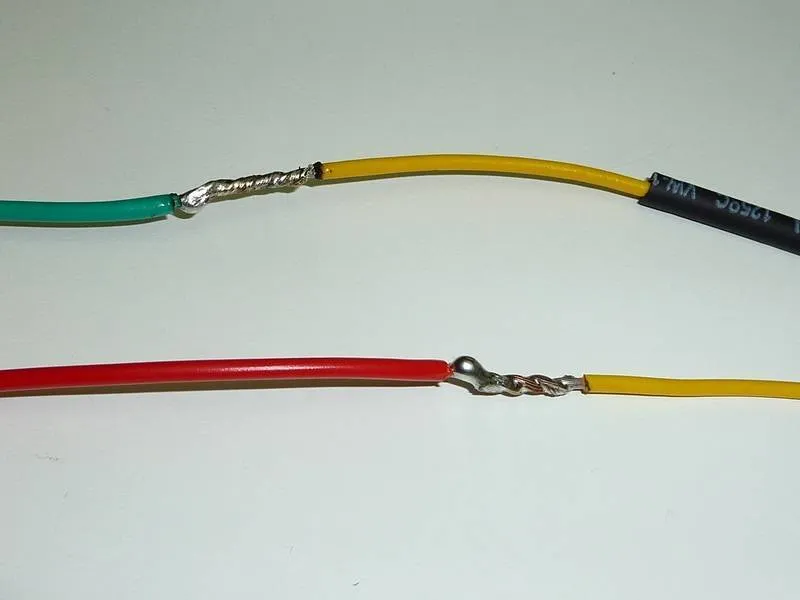

1. С помощью скрутки с пайкой или сваркой
Это самый распространенный способ. Скручивать провода можно соседних сечений, например 4 мм 2 и 2,5 мм 2 . Вот если диаметры проводов сильно отличаются, то хорошая скрутка уже не получится. Во время скручивания нужно следить чтобы обе жилы обвивали друг друга. Нельзя допускать чтобы тонкий провод накручивался на толстый. Это может привести к плохому электрическому контакту. Не забывайте про дальнейшую пайку или сварку. Только после этого ваше соединение будет работать много лет без нареканий.

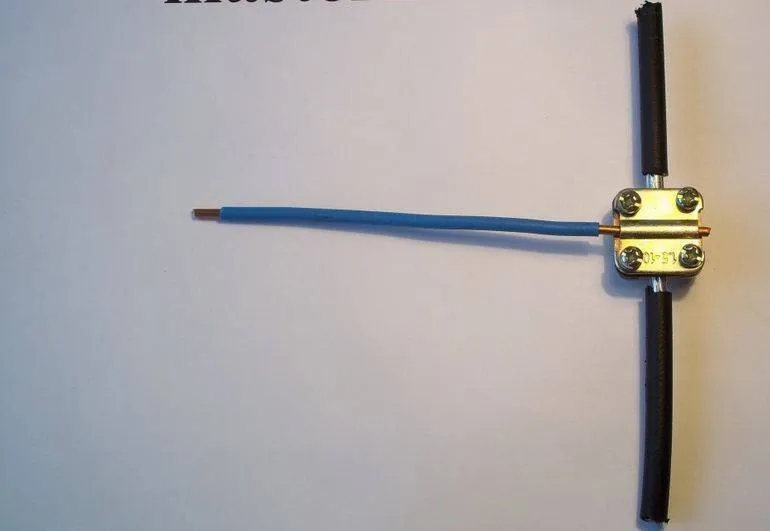

2. С помощью винтовых зажимов ЗВИ
Про них подробно я уже писал в статье: Способы соединения проводов. Такие клеммники позволяют с одной стороны завести провод одного сечения, а с другой стороны уже другого сечения. Тут каждая жила зажимается отдельным винтом. Ниже привожу таблицу, по которой можно правильно выбрать винтовой зажим для ваших проводов.
| Тип винтового зажима | Сечение подключаемых проводников, мм 2 | Допустимый длительный ток, А |
| ЗВИ-3 | 1 – 2,5 | 3 |
| ЗВИ-5 | 1,5 – 4 | 5 |
| ЗВИ-10 | 2,5 – 6 | 10 |
| ЗВИ-15 | 4 – 10 | 15 |
| ЗВИ-20 | 4 – 10 | 20 |
| ЗВИ-30 | 6 – 16 | 30 |
| ЗВИ-60 | 6 – 16 | 60 |
| ЗВИ-80 | 10 – 25 | 80 |
| ЗВИ-100 | 10 – 25 | 100 |
| ЗВИ-150 | 16 – 35 | 150 |
Как видите, с помощью ЗВИ можно соединять провода соседних сечений. Также не забывайте смотреть на их токовую нагрузку. Последняя цифра в типе винтового зажима обозначает величину допустимого длительного тока, который может протекать через данную клемму.
Зачищаем жилы до середины клеммы.
Вставляем их и затягиваем винты.
3. С помощью универсальных самозажимных клемм Wago.
Клеммники Wago имеют возможность соединять провода разных сечений. У них есть специальные гнезда куда “втыкается” каждая жила. Например, в одно отверстие зажима можно подключить провод 1,5 мм 2 , а в другое 4 мм 2 и все будет работать исправно.
Согласно маркировке завода изготовителя клеммами разных серий можно соединять провода разных сечений. Смотрите таблицу ниже:
| Серия клеммы Wago | Сечение подключаемых проводников, мм 2 | Допустимый длительный ток, А |
| 243 | 0,6 до 0,8 | 6 |
| 222 | 0,8 – 4,0 | 32 |
| 773-3 | 0,75 до 2,5 мм 2 | 24 |
| 273 | 1,5 до 4,0 | 24 |
| 773-173 | 2,5 до 6,0 мм 2 | 32 |
Вот ниже пример с серией 222.
4. С помощью болтового соединения.
Болтовое соединение проводов представляет собой составное соединения состоящее из 2-х и более проводов, болта, гайки и нескольких шайб. Оно считается надежным и долговечным.
Тут поступает так:
- зачищаем жилу на 2-3 сантиметра, чтобы хватило на один полноценный оборот вокруг болта;
- делаем кольцо из жилы по диаметру болта;
- берем болт и надеваем на не шайбу;
- на болт одеваем кольцо из проводника одного сечения;
- затем одеваем промежуточную шайбу;
- одеваем кольцо из проводника другого сечения;
- ставим последнюю шайбу и затягиваем все это хозяйство гайкой.
Таким способом можно одновременно соединять несколько жил разного сечения. Их количество ограничивается длиной болта.
5. С помощью сжима ответвительного “орех”.
Про данное соединение я подробно с фотографиями и соответствующими комментариями написал в статье: Соединение проводов с помощью зажимов типа “орех”. Уж позвольте я тут не буду повторяться.
6. С помощью медно-луженых наконечников через болт с гайкой.
Этот способ хорошо подходит для соединения кабелей больших сечений. Для данного соединения необходимо иметь не только наконечники ТМЛ, но и еще обжимные пресс-клещи или гидравлический пресс. Данное соединение будет немного громоздким (длинным), может не поместиться в какую-нибудь небольшую распределительную коробку, но все же имеет право на жизнь.
Соединять тут просто. На каждую жилу одевается по наконечнику, они опрессовываются и с помощью болта с гайкой и шайбами соединяется. Затем это место изолируется с помощью изоляционной ленты или термоусаживаемой трубки (ее необходимо одеть на провод до соединения).
К сожалению под рукой у меня не оказалось толстого провода и нужных наконечников, поэтому фото сделал из того что было. Думаю по нему все-таки можно понять суть соединения.
Разновидности проводников для соединения
Самым распространенным (среди используемых в бытовых условиях) типом кабеля считается ПВС. Он состоит из множества медных жил, покрытых двойной оплеткой. Проводники скручены по центральной оси. Изделие является гибким, его можно использовать для формирования разных веток электрической сети. Кабель предназначен для работы под напряжением от 220 до 380 В. При выборе сечения учитывают силу тока:
| Допустимая нагрузка, А | Сечение, кв. мм |
| 6 | 0,75 |
| 10 | 1 |
| 16 | 1,5 |
Помимо ПВС, в соединениях встречаются многожильные провода КГ, ПРС, ПУГНП, ШВВП. При монтаже домашней электросети эти виды используются реже.
Соединение проводов с накидными клеммами

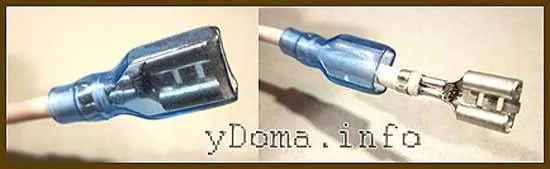

Широко применяются в бытовой технике и автомобилях разъемное соединение проводников с помощью накидных клемм, которые надеваются на контакты толщиной 0,8 и шириной 6,5 мм. Надежность фиксации клеммы обеспечивается наличием по центру контакта отверстия, а в клемме выступа.
Иногда проводники отламываются, а чаще сама клемма обгорает из-за плохого контакта и тогда возникает необходимость ее замены. Обычно клеммы напрессовываются на концы проводников с помощью специальных клещей. Опрессовку можно сделать и плоскогубцами, но не всегда есть под рукой новая клемма на замену. Можно с успехом использовать бывшую в употреблении, смонтировав клемму по следующей технологии.

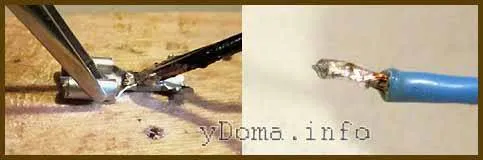

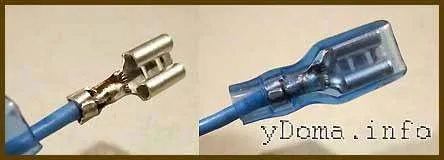

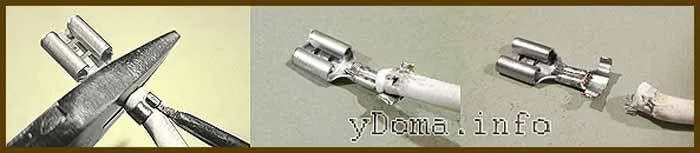

Сначала нужно подготовить для повторного монтажа старую клемму. Для этого, удерживая клемму плоскогубцами за место запрессовки, нужно развести в стороны шилом или отверткой с тонким жалом обжимающие изоляцию усики. Далее провод многократно перегибается, до облома его в месте выхода из запрессовки. Для ускорения можно подрезать это место ножом.

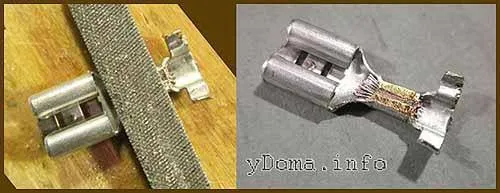

Когда провод отделен от клеммы, надфилем подготавливается место для его припайки. Можно и полностью сточить до освобождения оставшегося провода, но в этом нет необходимости. Получается плоская площадка.
Полученная площадка прорывается припоем. Проводник тоже зачищается и залуживается припоем с помощью паяльника.
Осталось приложить проводник к подготовленному месту клеммы и прогреть паяльником. Усики, фиксирующий провод загибаются после припайки провода к клемме, так как если их обжать до пайки, то усики проплавят изоляцию.
Осталось натянуть изолирующий колпачок, надеть клемму на нужный контакт и проверить надежность фиксации, подергав за провод. Если клемма соскочила, то необходимо поджать ее контакты. Самодельно одетая на провод пайкой клемма на много надежнее, чем полученная обжимкой. Иногда колпачок одет так плотно, что его не снять. Тогда его нужно разрезать и после монтажа клеммы ее покрыть изоляционной лентой. Можно натянуть и отрезок хлорвиниловой или термоусаживающейся трубки.
Кстати, если хлорвиниловую трубку подержать минут пять в ацетоне, то она увеличивается в размере раза в полтора и делается пластичная, как резина. После испарения из ее пор ацетона, трубка возвращается в свой исходный размер. Я таким способом лет 30 назад изолировал цоколя лампочек в елочной гирлянде. До сих пор изоляция в отличном состоянии. Эту гирлянду из 120 лампочек на 6,3 В вешаю ежегодно на елку до сих пор.
Соединение электрических кабелей
Начнём с соединения электрических проводов. Предположим, что у нас в электрическую коробку заходят три провода, и их нужно соединить между собой. Как это делается? Для начала необходимо обрезать лишний кабель и оставить кабель такой длины, чтобы он не мешал размещению кабелей в электрической коробке, но в тоже время и не был сильно коротким, потому что слишком короткий кабель и зачистить толком нельзя, и соединить не получится нормально. Из коробки он должен выходить примерно на 5 см, потом мы его всё равно обрежем.
Теперь делаем следующее: зачищаем каждый кабель на длину примерно 2–2,5 см. Аккуратно надрезаем, стараясь не повредить внутренний проводник. Здесь технология одна и та же для всех видов проводников – и для алюминиевых, и для медных, и для одножильных, и для многожильных.

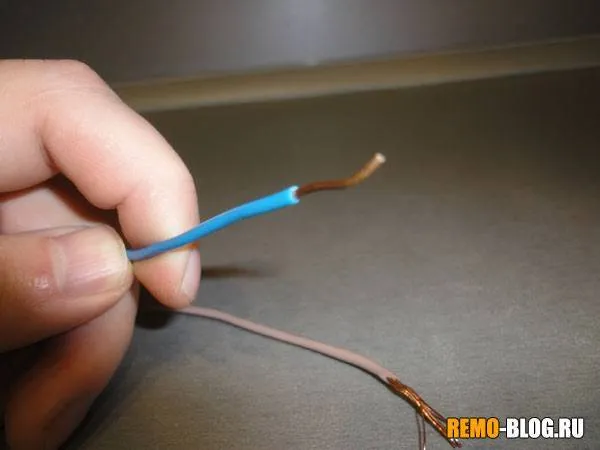

Снимаем изоляцию, не повредив кабель, потом обязательно зачищаем проводник, потому что у большинства кабелей он покрывается тонким слоем лака для того, чтобы не происходило коррозии проводящего слоя. Зачищаем специально предназначенным для этого концом ножа, дабы не порезать руки и не затупить нож.

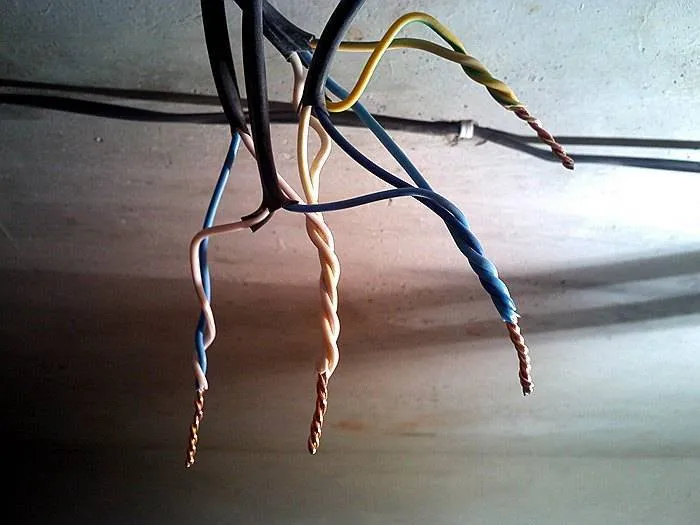

Скручиваем жилы. Скручивать их можно в любую сторону, в какую вам нравится.

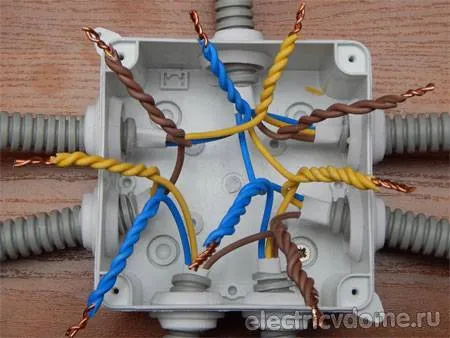

Для этого можно использовать плоскогубцы либо собственные руки, если вам их не жалко. Скручиваются, естественно, только многожильные кабели. Если у вас кабель одножильный, то его просто зачищаем. Ту же процедуру производим со вторым кабелем, потом с третьим: снимаем изоляцию, зачищаем, скручиваем. Затем берём два кабеля, прислоняем их изоляцией к изоляции и плотно делаем такую скрутку:
Далее прикладываем третий кабель, также изоляцией к изоляции, и как можно более плотно – это очень важно для дальнейшей работы вашей электрической проводки – накручиваем его на два остальных кабеля
Большинство электриков рекомендуют после скрутки обрезать скрутку там, где закончился последний кабель. Он заканчивается чуть раньше, чем два остальных.
Для чего это делается? Во-первых, откусываем лишнее. Сильно торчащая скрутка нам не нужна, её неудобно изолировать, и она будет плохо сидеть в коробке. Во-вторых, у нас получается что-то вроде холодной сварки.
Это тоже очень важно, так как улучшает электрический контакт а, следовательно, и функциональность нашей проводки. С таким соединением наша проводка будет работать намного дольше. Затем скрутку изолируем
Затем скрутку изолируем.
Для чего рекомендуется использовать два цвета изоленты? В электрической сети, как мы знаем, есть фаза и “ноль”.
Чтобы постоянно не проверять пробником-индикатором, фаза это или “ноль”, лучше всего обозначать фазный провод, например, красной либо коричневой изолентой. Как правило, именно такими цветами обозначаются фазные провода в электрических сетях, а нулевой кабель – либо чёрным, либо синим цветом. Если синей или чёрной изоленты нет, можно воспользоваться жёлтой либо ещё какой-нибудь. Берём изоленту, начинаем где-то на 1 см по изоляции и как можно плотнее накручиваем.
Потом накручиваем изоленту вторым слоем, чтобы получилась надёжная изоляция. Изолента не только будет изолировать кабель, но ещё и скреплять его вместе, потому что у алюминиевых скруток часто бывает так, что по прошествии времени скрутка ослабевает. Алюминий немного окисляется, и скрутка становится ненадёжной. Если мы плотно всё заизолируем, то изолента будет дополнительно крепить эту скрутку. Скрутка прослужит намного дольше, не надо будет разбирать её через 5–6 лет и перекручивать. Скрутили, обрезаем. Это можно сделать плоскогубцами либо строительным ножом.
Ещё один момент: в электрических коробках рекомендуется делать такую изоляцию, чтобы был доступ к электрическому контакту:
Для чего это нужно? Кабель остаётся изолированным, то есть короткого замыкания не случится, но при ремонте этой проводки вам очень легко будет проверить, фаза это или “ноль”, имеется или нет фаза. Такая проверка легко осуществляется, но при этом изоляция остаётся надёжной и никак не влияет на работоспособность соединения. При ремонте это очень удобно, так как не приходится раскручивать изоляцию и, следовательно, всё можно проверить под напряжением – не нужно отключать электрические пакетники, а потом снова их включать. Просто открыли коробку, проверили – и всё. Таким образом, мы соединили три провода. Точно так же можно соединить и большее количество проводов, как правило, до шести. Больше не получится, потому что слишком большая скрутка становится нефункциональной и неудобной в эксплуатации.
Сварочное закрепление
Для создания максимально надёжного соединения проводников после скручивания их дополнительно закрепляют сваркой. Технология выполнения такого контакта очень похожа на пайку, только здесь используется сварочный аппарат вместо паяльника.
По качеству и надёжности способ сварки полностью отвечает всем нормативным требованиям создания электрического контакта.
При создании соединения сваркой проводники скручиваются, а кончик их заваривается. Образовавшийся шарик из металла, обеспечивает очень надёжное сочленение проводов. При этом надёжность обусловлена не только созданием высоких электрических характеристик, но и механических тоже.
Основным недостатком такого типа соединения проводов считается наличие сварочного аппарата и приспособлений для подобных работ. К тому же требуется строго соблюдать правила работы на высоте и противопожарную безопасность.
Последовательность выполнения сварки проводов:
- Освобождаем проводники от изоляции на 60—70 мм.
- Зачищаем жилы механическим способом (наждачной бумагой).
- Производим скрутку проводов, причём длина её должна быть не менее 50 мм.
- Сверху скрутки закрепляем контакт заземления сварки.
- Электродом слегка касаемся снизу скрутки. Сварка проводов происходит очень быстро.
- После остывания контактного шарика, производим его изоляцию.
В результате таких действий получается практически цельный проводник, а контактный узел будет иметь наименьшее переходное сопротивление.
Можно ли соединить провода разного сечения?
Технически возможно соединять провода разного сечения, но это может привести к ряду проблем. Если соединять провода разного сечения неправильно, то это может привести к перегреву, возгоранию, повреждению электрических приборов и даже к поражению электрическим током.
При соединении проводов разного сечения необходимо учитывать, что сечение должно быть не меньше, чем наибольшее сечение из двух проводов, которые соединяются. Также необходимо использовать специальные соединительные элементы, такие как клеммы или зажимы, которые позволяют правильно соединять провода разного сечения.
Однако в целом рекомендуется использовать провода одного сечения для избежания потенциальных проблем и обеспечения безопасности электрических сетей. Если вам требуется соединить провода разного сечения, лучше всего обратиться к электрику или электромонтажной компании для получения профессиональной консультации и выполнения соединения в соответствии с правилами и требованиями электробезопасности.
