Цвета фаз 380 В: разбираем цветовую маркировку проводов в трехфазной сети — гид от А до Я

Необходимо понимать цветовую маркировку проводов для безопасной работы с трехфазной сетью. В этой статье вы найдете подробную информацию о цветах фаз 380, а также другие полезные сведения об электрике.

26 мин. Опубликовано 01.07.2021

Для чего необходима цветовая маркировка проводов в электрических сетях. Цвета, используемые для маркировки проводов в различных сетях

«Разбор цветовой маркировки проводов в трехфазной сети 380 В — это важный шаг для безопасности и правильного подключения электрических устройств. Многие задаются вопросом: ‘с какой стороны фаза‘? В нашем подробном руководстве от А до Я мы рассмотрим, как правильно идентифицировать цвета фаз, какие провода соответствуют определенным фазам и как избежать ошибок при подключении. Понимание этой информации поможет вам обеспечить эффективное и безопасное использование электрооборудования в вашем доме или офисе.»

Содержание

1. Цветовая маркировка проводов трехфазной сети
2. Цветовая маркировка проводов в сетях 220 и 380В
3. Однофазная двухпроводная сеть 220В
4. Однофазная трёхпроводная сеть 220В и применяемая в ней маркировка
5. Трёхфазная сеть 380В
6. Сеть постоянного тока
7. Цветовая маркировка проводов
8. Маркировка проводов в однофазной сети 220 В
9. Маркировка проводов в трехфазной сети 380 В
10. Маркировка проводов в сети постоянного тока
11. Как определить L, N, PE
12. Дополнительная маркировка проводов
13. Цветовая маркировка проводов в трехфазных сетях: каким цветом обозначается фаза и ноль
14. Понятие цветовой маркировки проводов и кабелей
15. Электрическая безопасность
16. Что говорится в ГОСТ и ПУЭ о цветовой маркировке проводной продукции
17. Цвета в электропроводке
18. Нейтраль
19. Заземление
20. Расцветка в сети 220 В и 380 В
21. Проверка правильности подключения проводов
22. Как выяснить, какого цвета фаза
23. Как осуществляется проверка
24. При помощи тестера
25. При помощи мультиметра
26. Цвета изоляции проводов плюс и минус
27. Как различать провода по цвету изоляции в многожильных кабелях
28. Буквенное обозначение проводов
29. Цветовая маркировка проводов трехфазной сети
30. Цвета проводов в электрике
31. Цвета в электропроводке: важность и практичность
32. Цвет нейтрали
33. Трехпроводная система
34. Расцветка проводки как способ ускорения монтажа
35. Какого цвета нулевой провод
36. Правила маркировки токоведущих частей согласно ПУЭ
37. Цветовая маркировка проводов
38. Буквенная маркировка проводов
39. Сеть постоянного тока
40. Цвет проводников в кабеле по ПУЭ 7, ГОСТ Р 50462 и ГОСТ 31996
41. Согласно ГОСТ Р 50462
42. Электрическая цепь переменного тока
43. Электрическая цепь постоянного тока
44. Защитные проводники и проводники, совмещающие функции защитных проводников:
45. Согласно ГОСТ 31996

Цветовая маркировка проводов трехфазной сети

Цветовая маркировка проводов в сетях 220 и 380В

Электрический ток особо опасен для человека, к тому же он не виден. При монтаже проводки применяют провода разных цветов для безопасной и быстрой работы, буквами и цифрами обозначают сечение провода. Цветовые и символьные обозначения или, иначе говоря, маркировка прописана в стандартах, не стоит ее нарушать, чтобы не подвергать свою и чужую жизни опасности.

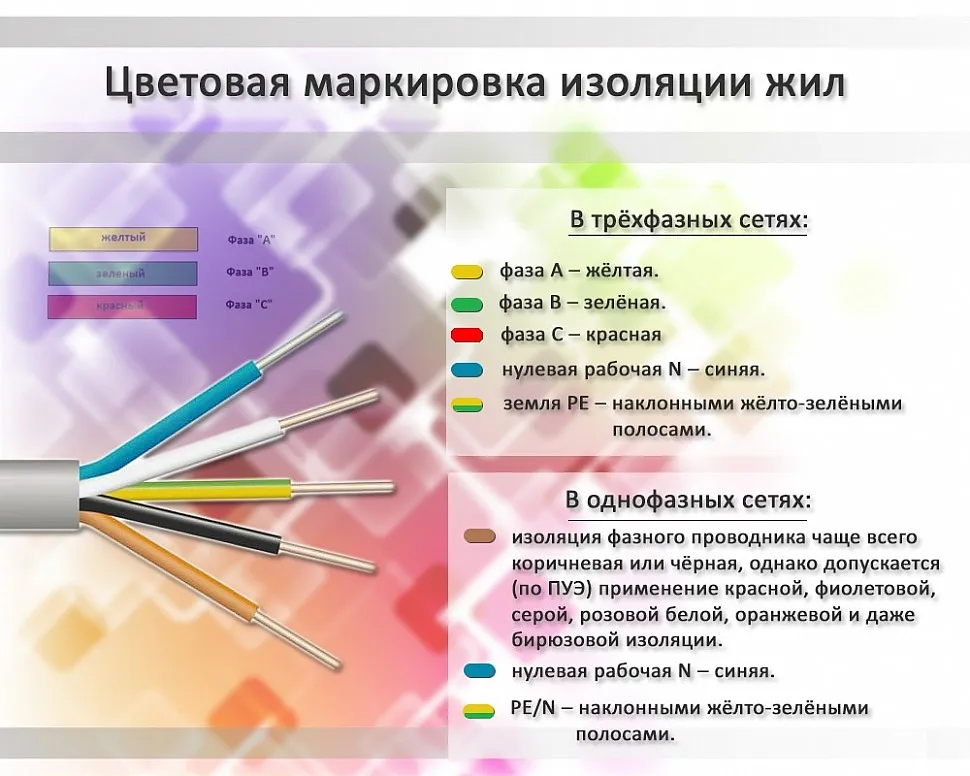

Цветовая маркировка изоляции жил

Визуально провода отличаются друг от друга не только цветом и диаметром, но и количеством и видом жил. В зависимости от этой характеристики различают одножильные и многожильные электрические провода. Их многообразие находит свое применение в цепях переменного тока как в производственных трехфазных сетях напряжением 380В, так и в домашней однофазной сети 220В. Силовые цепи постоянного тока используют этот же стандарт электрических проводов.

Однофазная двухпроводная сеть 220В

К такой сети относится устаревший тип проводки, где в качестве жил используются алюминиевые провода в единой белой оплетке, в народе «лапша». Одна жила электрического провода – фазный проводник, вторая жила — нулевой. Однофазная двухпроводная сеть используется для обычных бытовых нужд: простых розеток и выключателей.

О том, как правильно обустроить внутридомовую электросеть, мы рассказывали в этой статье.

Проблема при монтаже одноцветной проводки заключается в затруднительном определении фазного и нулевого проводов. Наличие дополнительного измерительного оборудования поможет справиться с задачей, можно использовать мультиметр или специальную отвертку с индикатором, пробник, тестер, «прозвонку».

Проектирование однофазной двухпроводной сети разрешено ГОСТом для помещений с небольшой нагрузкой на электрическую сеть и невысокими требованиями к безопасности. В таких случаях применяют два одножильных провода или один двухжильный с жилами разных цветов.

В случае использования цельного провода одна жила имеет коричневый цвет, другая синий или голубой. Согласно общепринятой маркировке коричневая жила – это фаза, а синяя — нулевой проводник, строго не рекомендуется этот порядок нарушать. На практике встречаются фазные провода отличных от коричневого цветов: черный, серый, красный, бирюзовый, белый, розовый, оранжевый, но не синий.

Применение двух независимых одножильных проводов также требует маркировки. Можно использовать цветной по всей длине провод, например, синий — для нуля, красный — для фазы. Допустимо маркировать одинаковые по цвету провода изолентой или термоусадочными трубками разных цветов, располагая маркировку с обоих концов каждой жилы.

Применение трубки предполагает не обматывание концов, а надевание ее на провод и воздействие горячим воздухом с целью фиксации термоусадки на проводе. Для домашнего использования можно использовать любые цвета маркировочных материалов, доступные и понятные монтажнику проводки.

Однофазная трёхпроводная сеть 220В и применяемая в ней маркировка

Современные требования к монтажу электрической проводки диктуют наличие третьего провода — заземления. В этом отличие и основное преимущество однофазной трехпроводной сети.

Три электрических проводника выполняют соответствующие функции: фаза, ноль и заземление, защита от травмирования переменным током. Маркировка фазного провода остается коричневой, нулевого – синей или голубой, а провод заземления обязательно применять в оплетке желто-зеленого цвета.

Цветовая маркировка в однофазной трёхпроводной сети 220В

Бытовая техника, соответствующая европейским стандартам безопасности, требует подключения к розеткам, имеющим заземление. Такие розетки имеют специальный контакт, к которому подводится желто-зеленый провод. Использовать этот цвет для маркировки провода фаза и ноль строго не рекомендуется, чтобы избежать возможных неприятных последствий.

Трёхфазная сеть 380В

Трехфазная сеть так же, как и однофазная, может быть с заземлением или без него. В зависимости от этого разделяют трехфазную четырехпроводную электрическую сеть напряжением 380В и трехфазную пятипроводную сеть.

Четырехпроводная сеть состоит из трех фазных проводников и одного нулевого рабочего проводника, защитный проводник заземления здесь отсутствует. В пятипроводной сети кроме трех фазных проводников и одного нулевого есть и проводник заземления.

Цветовые обозначения проводов в трёхфазной сети 380В

Аналогично с двухфазной маркировкой жил, синяя или голубая жила используется для нулевого проводника, желто-зеленая – для проводника заземления. Для фазы А предусмотрен коричневый цвет, для фазы В – черный, фаза С маркируется серым цветом. Возможны исключения из правил для фазных жил, их цветовая маркировка допускает использовать другие цвета, но не синий и желто-зеленый, у которых уже имеется своя функция.

В распределении по группам однофазной нагрузки или подключении трехфазной нагрузки используются четырехжильные и пятижильные провода.

Сеть постоянного тока

Сеть постоянного тока отличается от сети переменного тока тем, что в ней присутствуют два проводника: плюс и минус. Жила плюсового проводника маркируется красным цветом, а жила минусового проводника – синим.

Практика цветового разделения проводов знакома профессионалам и любителям своего дела, активно применяется в электрике, но все же не стоит слепо доверять маркировке. Подстраховка измерительным прибором – обдуманный и взвешенный ход при монтаже электрических сетей, не стоит им пренебрегать.

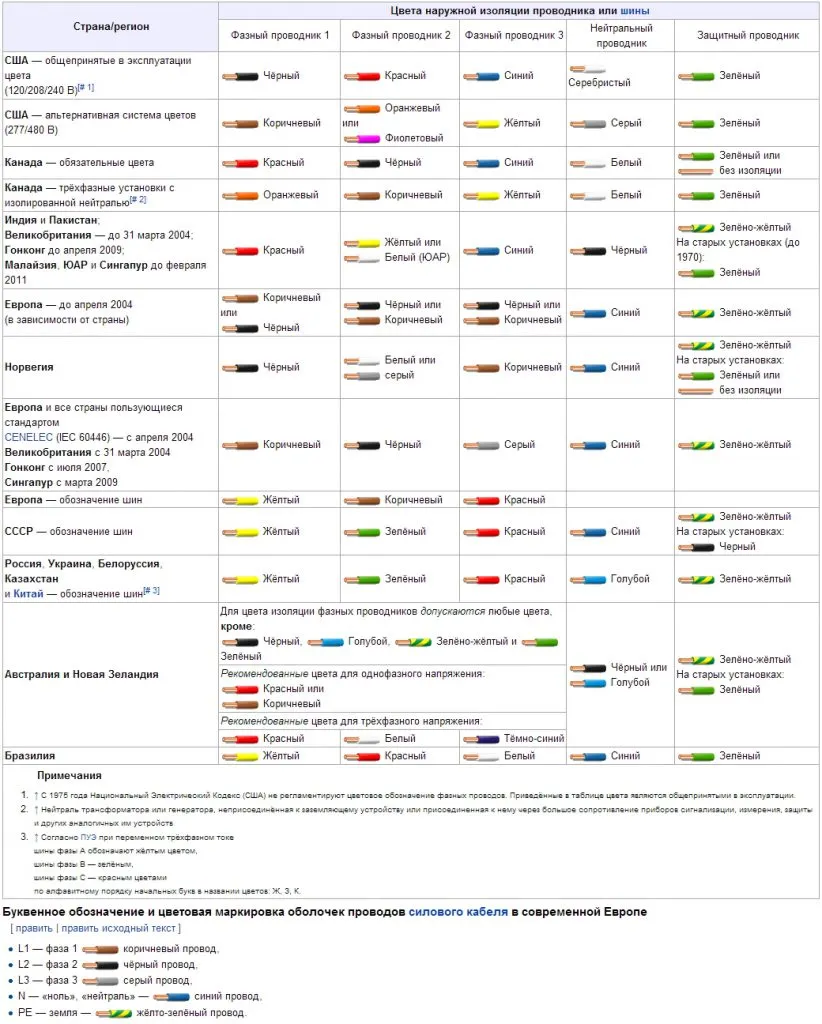

Цвета наружной изоляции проводника или шины

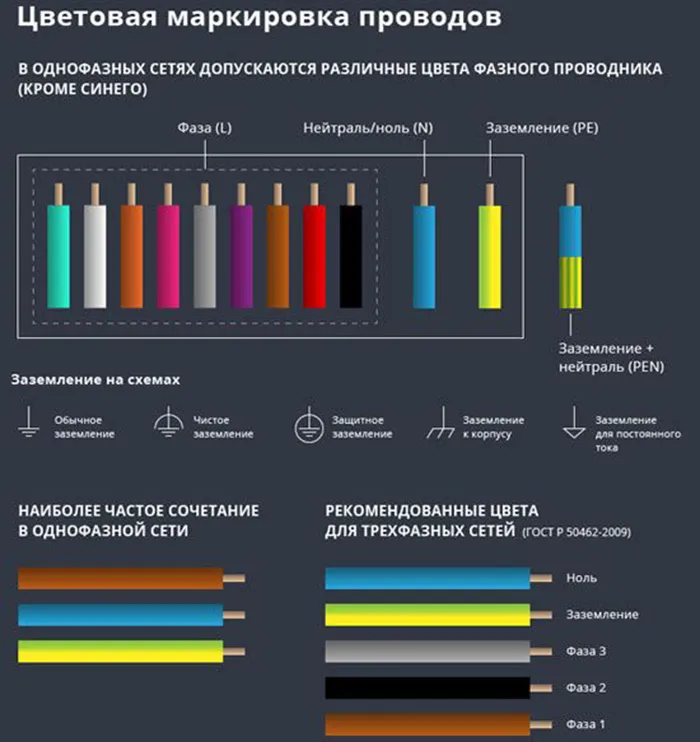

Цветовая маркировка проводов

Практичность и безопасность монтажа электропроводки во многом достигается за счет цветовой маркировки проводов. Каждая жила покрывается защитной оболочкой определенного цвета. При монтаже в электрощите, распределительных коробках, или при подключении розеток и выключателей такая цветовая систематизация позволяет безошибочно и быстро выполнить все работы.

Для более четкого понимания маркировки, перейдем от общих фраз к более детальному анализу, рассмотрим конкретные примеры и выделим главные правила безопасной работы с электропроводкой.

Первым делом, стоит ознакомится с видами электрических цепей:

• Цепь переменного тока однофазной сети 220 В применяется в домах и квартирах.
• Трехфазная сеть 380 В переменного тока применяется как на производстве, так и в частных домах (при необходимости).
• Сеть постоянного тока находит свое применение в промышленности, транспорте, высоковольтных электрических подстанциях.

В каждом из рассмотренных случаев используется единый стандарт соединения электрических проводов.

Маркировка проводов в однофазной сети 220 В

Рассматривая данный тип сети, можно выделить две вариации. Первая состоит из двух жил, вторая – из трех. Как можно понять, основное отличие между ними – в наличии или отсутствии проводника заземления (PE).

Двухпроводная проводка относится к устаревшему типу и встречается все реже. Такое проектирование разрешено ГОСТом и подходит для помещений с невысокими требованиями к безопасности. Используемая в старых домах двухжильная проводка TN-C имела совмещенную нейтраль и землю (PEN). С учетом современных требований, такая схема считается не безопасной.

Как и какими цветами маркируются жилы в двухпроводной однофазной проводке? Рассмотрим несколько вариантов:

(L)	(N)	Если использовать цельный провод с коричневой и синей жилой, то первая должна идти на фазу, а вторая на нулевой рабочий проводник. Данный порядок не стоит изменять. Единственное исключение — в качестве маркировки фазного проводника можно использовать черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет. Для подстраховки, соответствующие жилы с обоих концов рекомендуется пометить бирками с подписью L (фаза) и N (ноль).
(L)	(PEN)	Данная схема в качестве фазного проводника (L) имеет традиционную коричневую жилу. Как и в предыдущем случае, коричневое покрытие может быть заменено на один из допустимых цветов. Трехцветный (желтый, зеленый, синий) проводник (PEN) используется одновременно как нулевой рабочий (N) и нулевой защитный (PE). Несмотря на объединение N и PE, фактически, у конечного потребителя заземление отсутствует.

Начиная с седьмой редакции ПУЭ (правила устройства электроустановок), электропроводка в квартире или доме должна осуществляться трехжильным кабелем с медными жилами (трехпроводная схема).

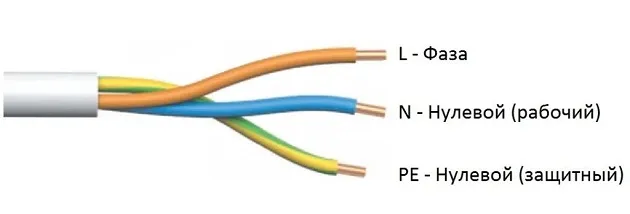

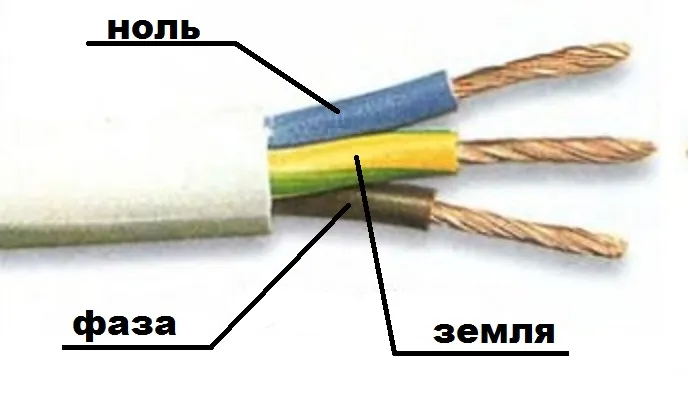

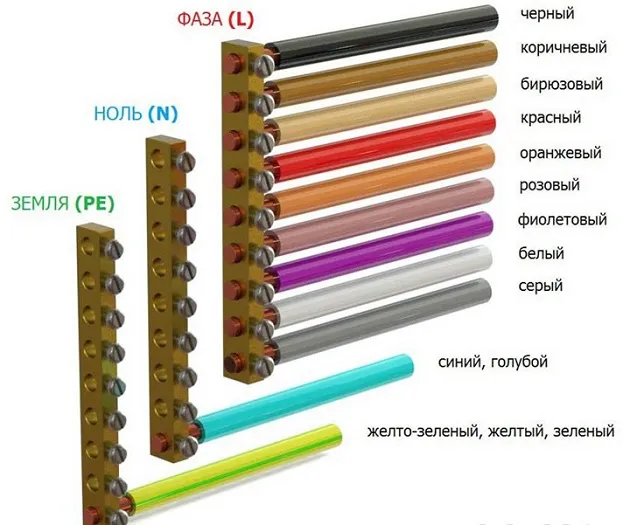

Рассмотрим, какие проводники входят в трехпроводную схему, и как они маркируются:

Фаза L (от английского Live — живой) — рабочий провод под высоким напряжением.	Основной цвет жилы – коричневый (возможно, коричневая полоса на белом фоне)

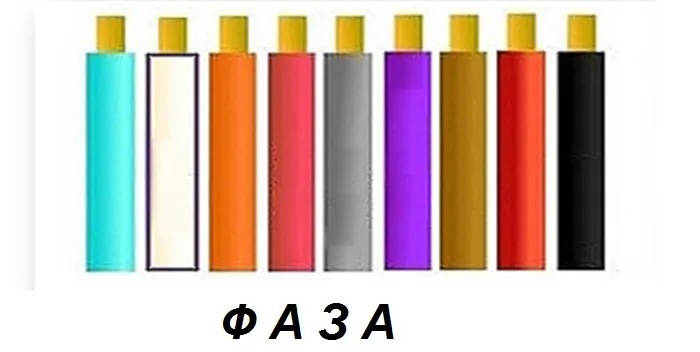

Допустимый цвет жилы: черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет.
Нейтраль (рабочий ноль) N (от английского Neutral) – вспомогательная жила без напряжения, по которой в рабочем состоянии протекает нагрузочный ток.	Основной цвет жилы – синий, голубой (возможно, голубая полоса на белом фоне)
Земля (защитный ноль) PE (от английского Protective Earth —защитная земля) – отдельная ненагруженная жила для заземления. При нормальных условиях по защитному нулю ток не протекает.	Основной цвет жилы – желтые и зеленые полосы (возможно, зеленая полоса на желтом фоне).

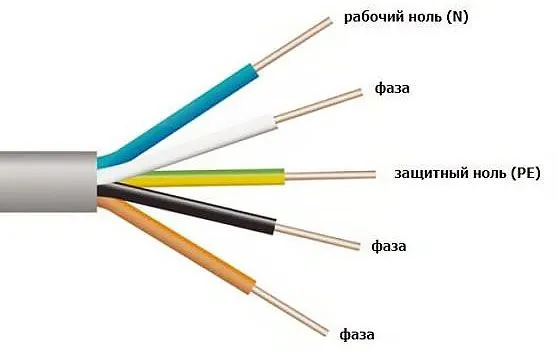

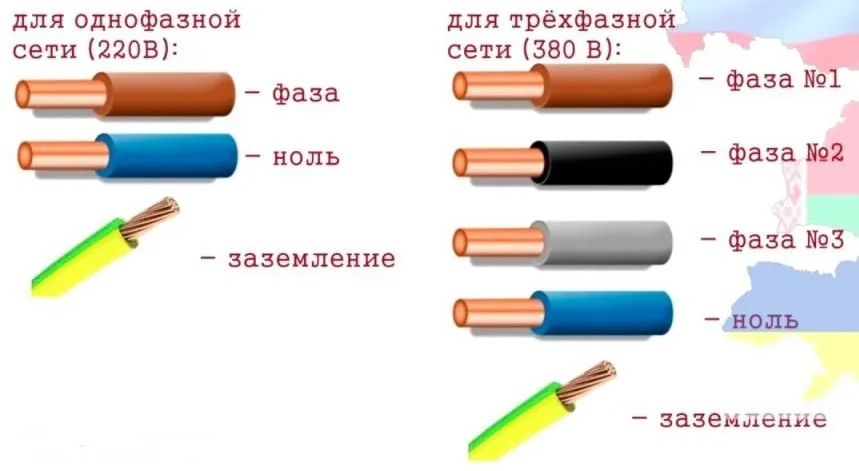

Маркировка проводов в трехфазной сети 380 В

Как и в однофазном варианте, трехфазная сеть может быть с заземлением или без него. Исходя из этого, выделяют трехфазную сеть с четырьмя и пятью жилами. Четырех проводная система 380 В включает три фазных (L) и одну жилу рабочего зануления (N). В пяти проводной системе добавляется жила защитного зануления (PE).

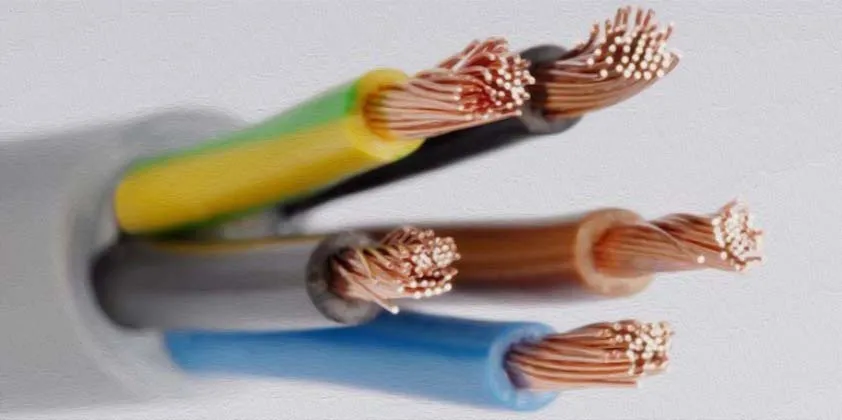

Цветовая маркировка жил в трехфазной сети следующая:

• Фаза A (L1) – провод в коричневой оболочке.
• Фаза B (L2) – провод в черной оболочке.
• Фаза C (L3) – провод в серой оболочке.
• Рабочее зануление (N) – провод в синей (голубой) оболочке.
• Защитное зануление (PE) – провод в желто-зеленой оболочке.

Фазные жилы в определенных случаях могут иметь другие цвета. Во избежание путаницы, применение синего и желто-зеленого цвета для их маркировки недопустимо.

Маркировка проводов в сети постоянного тока

Сеть постоянного тока включает в себя только положительную (+) и отрицательную (-) шину. По нормативам провода (шины) с положительным зарядом окрашиваются в красный цвет. Провода (шины) с отрицательным зарядом окрашиваются в синий цвет. Средний проводник, если таковой имеется, имеет голубой цвет.

В случае, когда двухпроводная электрическая сеть постоянного тока выполнена путем ответвления от трехпроводной сети, положительный провод двухпроводной сети маркируется так же, как и положительная жила трехпроводной цепи, с которой он соединен.

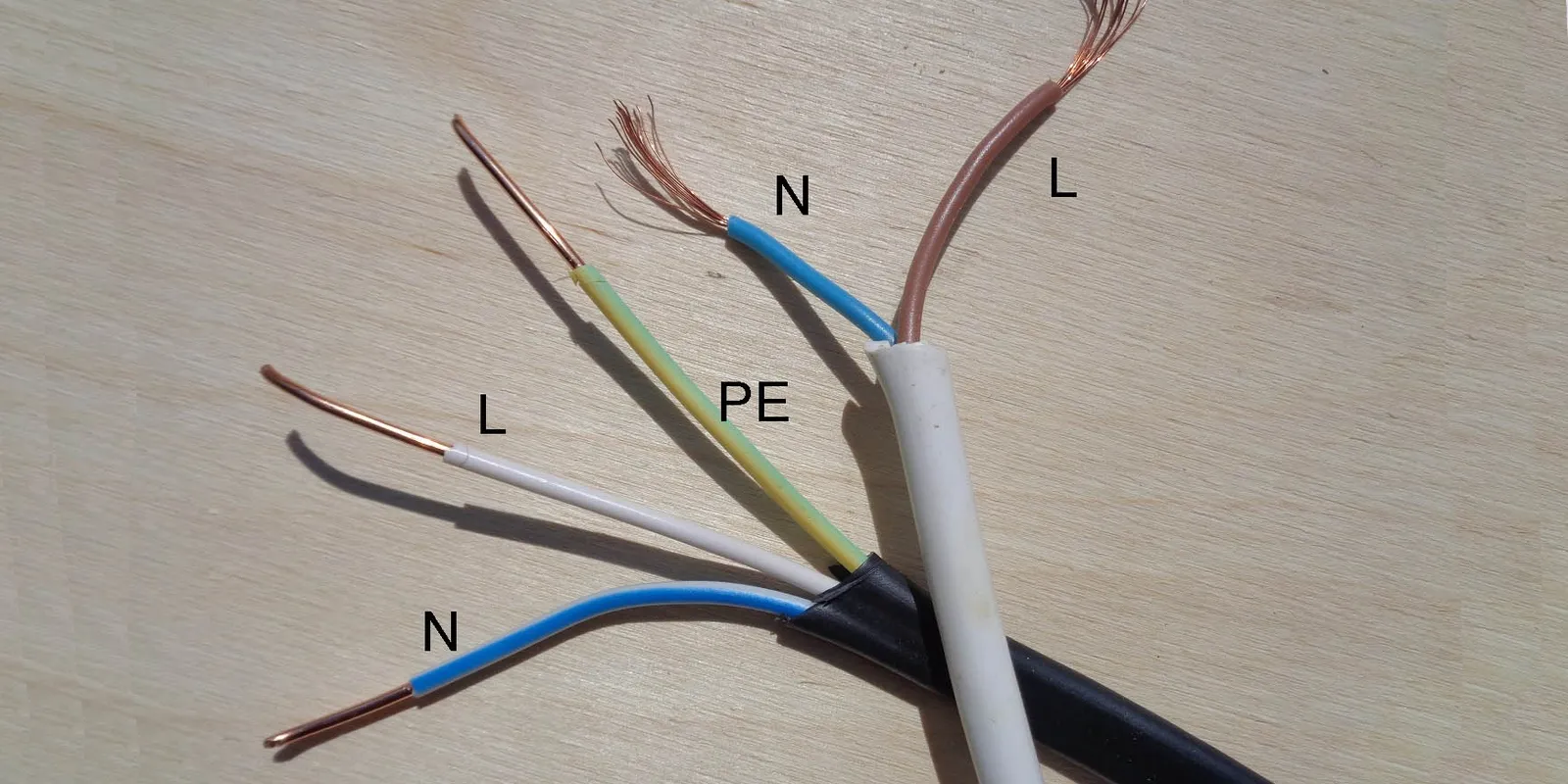

Как определить L, N, PE

Если возникают сомнения по поводу цветовой маркировки проводов в конкретной цепи, необходимо обезопасить электромонтажные работы и провести предварительное определением фазы, нейтрали и земли. Следующие приемы помогут безошибочно проверить L, N и PE:

• Самый простой вариант, когда имеется двухпроводная однофазная сеть. В этом случае потребуется лишь индикаторная отвертка. При контакте с фазной жилой лампочка в индикаторе должна загореться. Определив L, в цепи остается лишь провод рабочего зануления, при контакте с которым индикатор в отвертке не светится.
• Более сложная ситуация – когда в кабеле проводки три жилы. Если фазу, как и в предыдущем случае, можно определить с помощью индикаторной отвертки, то для поиска рабочего и защитного зануления потребуется мультиметр (тестер). После того, как фазная жила (L) найдена, на мультиметре выставляется режим ACV (может обозначаться V

измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт.

Дополнительная маркировка проводов

Если приобретенный кабель имеет жилы не соответствующего нормам цвета, или проводка уже проложена и имеет неверную маркировку, нужно провести дополнительную идентификацию.

В процессе электромонтажа концы жил помечаются при помощи термоусадочных трубок или цветной изоляционной ленты. Дополнительно, на провод или прикрепленную к проводу бирку можно нанести буквенное обозначение жил:

• L – фаза.
• N – нейтраль (рабочее зануление).
• PE – земля (защитное зануление).

Цветовая маркировка проводов в трехфазных сетях: каким цветом обозначается фаза и ноль

1. Понятие цветовой маркировки проводов и кабелей
2. Электрическая безопасность
3. Что говорится в ГОСТ и ПУЭ о цветовой маркировке проводной продукции
4. Цвета в электропроводке
5. Фаза
6. Нейтраль
7. Заземление
8. Расцветка в сети 220 В и 380 В
9. Проверка правильности подключения проводов
10. Как выяснить, какого цвета фаза
11. Как осуществляется проверка
12. При помощи тестера
13. При помощи мультиметра
14. Цвета изоляции проводов плюс и минус
15. Как различать провода по цвету изоляции в многожильных кабелях
16. Буквенное обозначение проводов
17. Дополнительная маркировка
18. Нестандартные провода и цветовая маркировка
19. Обозначение цветов проводов на схемах по электрике
20. Цветовая маркировка за границей
21. Что делать, если цветовая маркировка отсутствует
22. Рекомендации специалистов

Разделение по цвету проводов в электрике упрощает выполнение различных задач электромонтерами. Для этого и была разработана специальная маркировка, регламентируемая ПУЭ (правилами установки электроустановок) и ГОСТ.

Понятие цветовой маркировки проводов и кабелей

Цветовая маркировка проводов служит точным определителем его группы (ноль, фаза, земля) и области применения. Для агрессивной среды или с интенсивным охлаждением цвет наносится на весь провод. Допускается окрашивание только в точках переключений.

Благодаря такой системе маркировки упростились как монтажные, так и ремонтные работы. Процент ошибок персонала снизился благодаря возможности визуально определить тип провода.

Электрическая безопасность

Человеческий глаз не видит электрическое поле, а значит, не способен обнаружить провода под напряжением. Прикосновение к ним крайне опасно и может привести к летальному исходу. Чтобы обезопасить человека и снизить риски для системы, были приняты стандарты (ГОСТ Р 50462-92).

Бумажная маслопропитанная и пластмассовая изоляции — самые распространенные в России. Первая применяется в агрессивной среде из-за своего свойства регенерировать, то есть восстанавливать прежние свойства. Сегодня большую популярность набирает ПВХ-изоляция.

Что говорится в ГОСТ и ПУЭ о цветовой маркировке проводной продукции

В ГОСТ указано несколько цветов. Строго регламентируется только применение зеленого в сочетании с желтым и голубого. Цвет фазы может быть любым из перечисленных в правилах установки электроустройств. Нейтраль и заземление четко регламентируются. Каждый цвет имеет свое буквенное обозначение на латинице и кириллице.

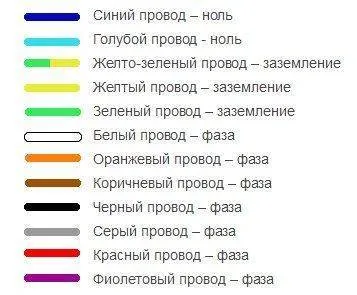

Цвета в электропроводке

До введения цветовых стандартов применяли только 2 цвета, что осложняло работу электроэнергетического персонала. Сейчас такой подход считается устаревшим. В сетях до 1 кВ ПУЭ устанавливает цвета для нулевого провода и «земли». Фаза всегда должна внешне отличаться от нуля во избежание аварий.

Находящийся под напряжением относительно нейтрали провод называется фазой. В низковольтных сетях, проектируемых в жилых районах, напряжение однофазное, передающее электричество непосредственно потребителям.

Согласно ПУЭ следует использовать один из цветов, утвержденных стандартом, но отличных от зелено-желтого и голубого.

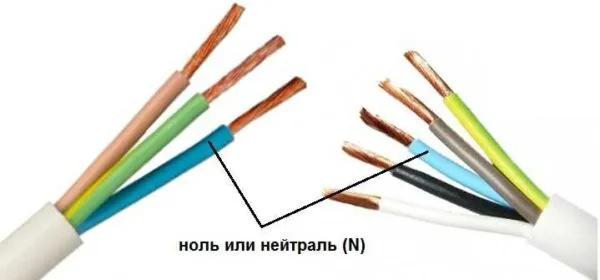

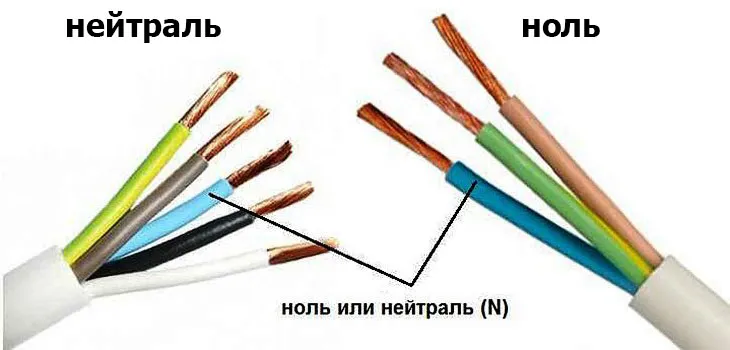

Нейтраль

Нулевой (нейтральный) кабель используется для замыкания электрического контура и обратного движения тока. Потенциал этого провода равен нулю, поэтому в нормальном состоянии сети прикосновение к нейтрали неопасно. Для его маркировки используют голубой цвет и букву N.

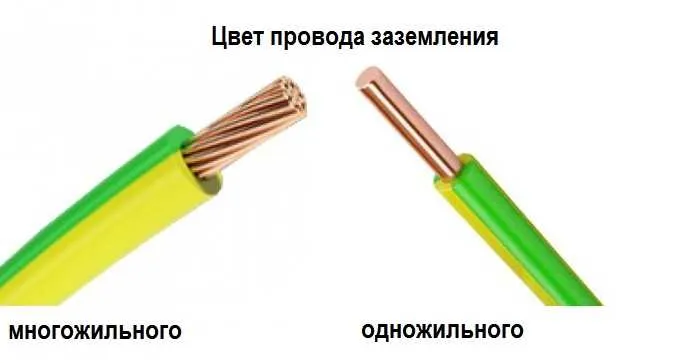

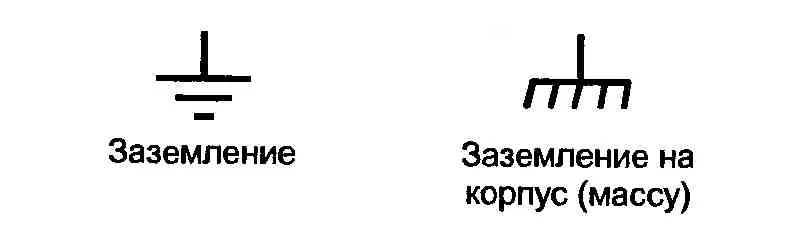

Заземление

Нулевой провод, называемый «землей», защищает сеть от перенапряжения. В случае возникновения аварийного режима, ток короткого замыкания, превышающий номинальный рабочий показатель, будет уходить на «землю» напрямую или через средства защиты.

Для разных классов напряжений используют разные виды заземления. В сетях до 1 кВ применяют исключительно глухозаземленную нейтраль. К ним относят и бытовые.

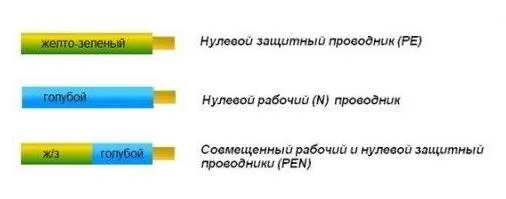

Цветовым маркером служит желто-зеленый, полосами закрученный вокруг кабеля. Кодовое обозначение PE.

Кодом PEN и голубым цветом с желто-зелеными полосами на концах обозначают совмещенные нейтрали.

Расцветка в сети 220 В и 380 В

Единая энергосистема России является трехфазной симметричной системой переменного тока. В ней выделяют 2 типа напряжения — фазное (Uф) и линейное (Uл). Uф меньше Uл в √3 раз. Это и есть привычные 220 В.

Напряжение между двумя любыми фазами называется линейным и равно 380 В. Точное числовое значение меняется в зависимости от линии (220 В, 1 кВ, 10 кВ, 220 кВ и т.д.), но отношение в √3 раз соблюдается всегда, потому что система симметрична. Любая несимметричность электросистемы считается аварийным режимом работы.

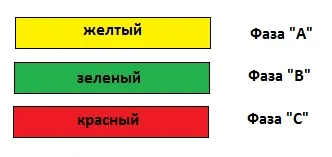

Сети с тремя фазами маркируют строго по правилам:

• желтый — фаза A;
• зеленый — фаза B;
• красный — фаза C.

Нулевой провод и «земля» — та же маркировка, что в системе с одной фазой.

Проектирование такой сети по ГОСТ осуществляется для помещений с малой энергетической нагрузкой, к каким относятся и жилые дома.

И трех-, и однофазная сеть бывают с заземлением и без. В первом случае в одной линии жил 5 и 3, во втором — 4 и 2. Маркировка одинаковая, такая же, как для трехжильного 220 В провода — голубой для нейтрали и зелено-желтый для заземления.

Проверка правильности подключения проводов

Любые действия с кабельными линиями следует выполнять в специальной защите: в диэлектрических перчатках и обуви с резиновой подошвой. Это обезопасит от действия остаточного напряжения.

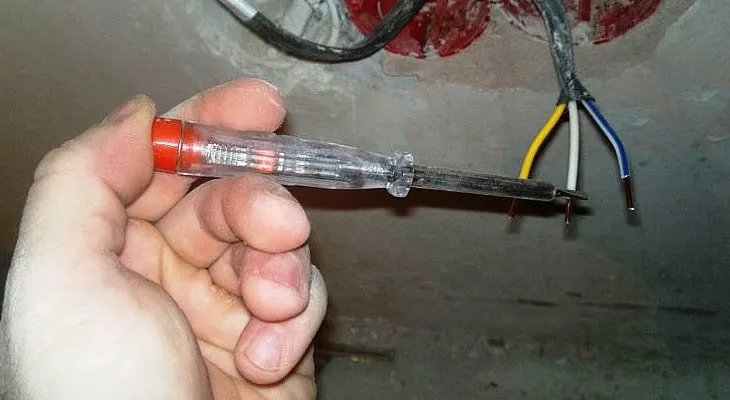

Определить тип провода можно с помощью индикаторной отвертки. При контакте с фазой неоновая лампочка загорается, т. к. попадает под напряжение. Отвертку с красным светодиодом и батарейками стоит использовать для обнаружения обрыва провода.

Сначала следует отключить электричество, чтобы исключить попадание под воздействие электрического тока. Далее нужно аккуратно размотать изоляцию с проводов, развести их на расстояние друг от друга. После этого можно включить питание и проверить наличие фазы.

Если проводка выполнена по двухпроводной схеме, то необходимо найти нулевой провод и фазу (неоновая лампочка загорается).

Промаркируйте их в соответствии с принятым стандартом.0

Как выяснить, какого цвета фаза

В сетях высокого напряжения используется 3 цвета:

• зеленый;
• желтый;
• красный.

Каждому из них соответствует своя фаза высоковольтной линии. Желтый — фаза A, зеленый — B, красный — C. Поскольку ЛЭП не изолируются, маркировка цветом всей линии невозможна. Их окрашивают на подходящих и отходящих линиях РУ.

В низковольтных сетях в жилых районах для фазы А чаще всего используют коричневый цвет, для В — черный, С — белый.

Как осуществляется проверка

Из-за симметричности системы напряжение всех фаз одинаково, и для частного потребителя не нужно их точное обозначение. Главное — понимать, где есть напряжение, а где его нет. При любых действиях с электроустановкой необходимо соблюдать правила безопасности.

При помощи тестера

Предел измерений установите равным предполагаемому значению или больше его. В случае сетевой розетки 220 В можно и выше, но не ниже. Точность измерений зависит от класса прибора.

Зафиксировав кабели в приборе, подключите его к розетке. Рукоять управления установите в требуемый режим. Важно резко не двигать и не тереть кабель, чтобы не повредить изоляцию.

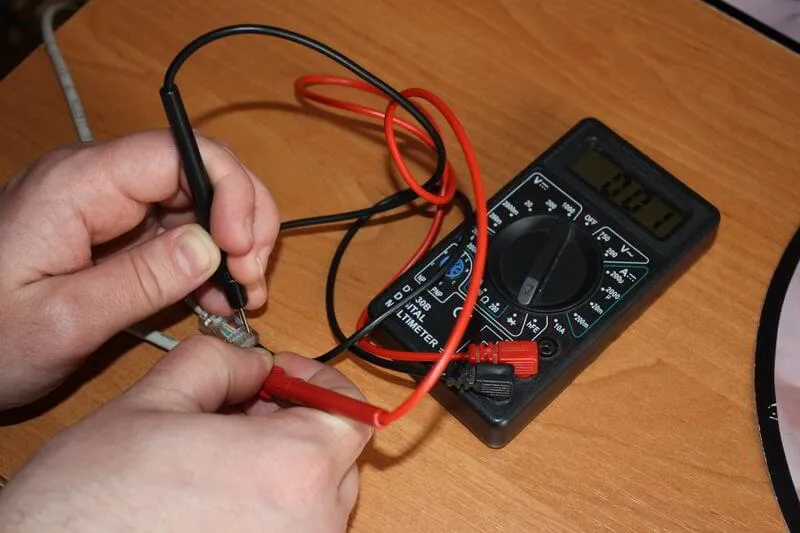

При помощи мультиметра

Перед каждым использованием проводите краткий осмотр измерительных кабелей. Не должно быть никаких повреждений, которые могут привести к разрушению изоляции.

При определении напряжения в розеточной сети выберите режим измерения переменного тока, предел измерения — 500 или 750 В для напряжения 220 В.

В зависимости от класса измеряемого напряжения следует применять разные мультиметры. Крепко зафиксировав кабели в приборе, подключите их в розетку, используя одну руку. Для измерения достаточно 3-10 секунд.

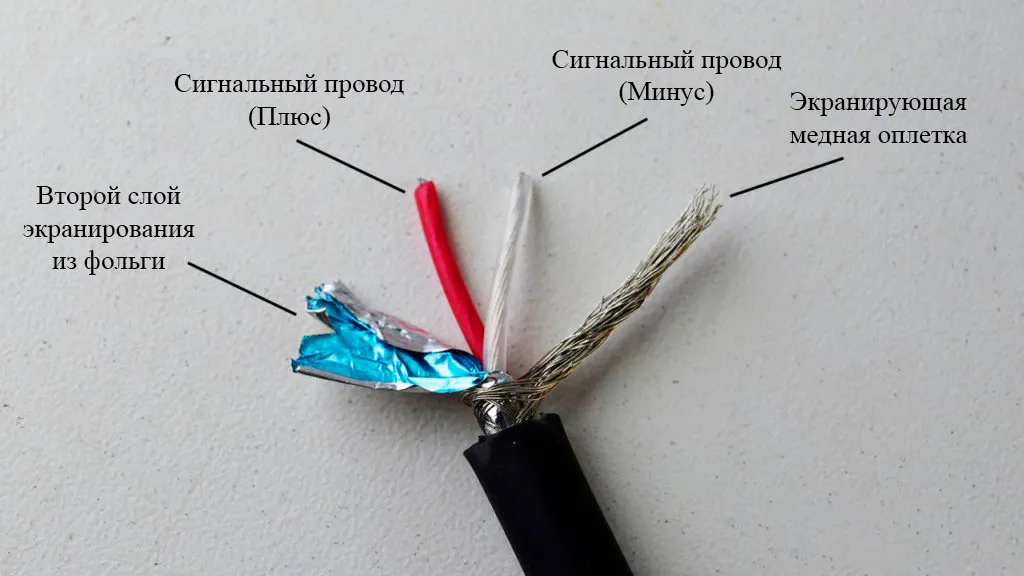

Цвета изоляции проводов плюс и минус

Цветовая маркировка электросети постоянного и переменного тока различны. В первой ток течет только в одну сторону, поэтому применяют другую схему подключения.

Если в переменной сети для протекания тока необходим замкнутый контур, то для постоянного тока в нем нет необходимости. Движение происходит от плюса к минусу.

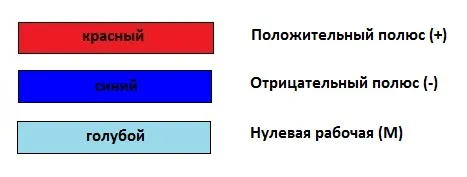

Полярность обозначается 2 цветами: положительный — красным, а отрицательный — синим или черным.

Так как при использовании схем с несколькими группами в устройствах постоянного тока невозможно точно узнать, какой из проводов плюсовой, а какой отрицательный, необходимо просматривать сопроводительную техническую документацию. В некоторых схемах применяют нулевой провод, маркируемый голубым.

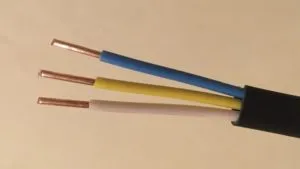

Как различать провода по цвету изоляции в многожильных кабелях

Все жилы отмечаются собственным цветом. Разрешено не наносить его по всей длине, но на концах и в точках коммутации маркировка обязательна.

Кроме того, в точках коммутации присутствует кодовая маркировка:

• L — фаза;
• N — ноль;
• PE — заземление.

В трехфазных сетях к букве L может быть добавлен либо номер фазы (1, 2, 3), либо ее буква (A, B, C). Разделение провода на несколько жил нужно для лучшей изоляции и простоты ремонта.

Главной задачей маркировки любого типа служит четкое разделение проводников фазы L и нулевого провода (рабочего N и заземляющего PE).

Буквенное обозначение проводов

ГОСТ 18690-2012 постановил специальную буквенную маркировку каждого кабеля. Благодаря ей можно точно узнать основные параметры провода.

Каждая буква имеет свою расшифровку:

• материал;
• вид провода (плоский, контроль, установка и т.д.);
• материал изоляции;
• материал брони;
• особенности спецификации (защищенный оплеткой проводник, бронировано с помощью круглых проволок и т.д.).

Например, АППВ: провод алюминиевый, с поливинилхлоридной изоляцией, плоский, с разделительным основанием.

Полная расшифровка кабелей представлена в таблице.

Цветовая маркировка проводов трехфазной сети

Цвета проводов в электрике

Сегодня все провода, используемые для прокладывания электрических сетей и подключения электрооборудования, окрашены в специальные цвета. Благодаря этому значительно упрощается обслуживание и замена проводов, а также выявление причин неполадок и поломок.

На первой же картинке ниже, мы представили самые популярные цветовые маркировки проводов. Эти цветовые решения могут не решить всех задач, по этому обязательно прочитайте всю статью целиком.

Цвета в электропроводке: важность и практичность

Маркировка – необходимый элемент создания сети электропитания. Благодаря простым обозначениям и цветовому решению удается выделить нужный кабель из пучка.

Такой подход упрощает профилактику, замену оборудования или выявление поломки. Поэтому так важно разбираться в окрашивании электропроводки.

Цвет нейтрали

Какого цвета нулевой провод, оговаривают стандарты ГОСТ, поэтому при взгляде на монтаж силовой установки не должен возникать вопрос, синий провод — это фаза или ноль, поскольку синий цвет и его оттенки (голубой) приняты для обозначения нейтрали ( рабочего заземления ).

Другие цвета окраски нейтральных жил не разрешаются.

Единственно допустимый вариант использование синей и голубой изоляции — обозначение отрицательного полюса или средней точки в цепях постоянного тока. Больше нигде такую расцветку использовать нельзя.

Трехпроводная система

Посмотрим на разрез трехжильного провода, который применяется для прокладки бытовых электросетей.

Цвет проводов указывает, где находятся фаза, ноль и земля. Дополнительно, на рисунке приведены типовые буквенные обозначения, применяемые в электрических схемах. Взяв в руки такой чертеж, можно визуально определить правильность выполненного подключения.

Давайте заглянем в ГОСТ и посмотрим, насколько приведенная на рисунке цветовая маркировка проводов соответствует требованиям. Пункт 5.1 общих положений содержит описание двенадцати цветов, которые должны использоваться для маркировки.

Девять цветов выделяется для обозначения фазных проводов, один для нулевого и два для заземления. Стандартом предусматривается выполнение заземляющего провода в комбинированном желто-зеленом исполнении. Разрешается продольное и поперечное нанесение полос, при это преимущественный цвет не должен занимать более 70 % площади оплетки. Отдельное использование желтого или зеленого цвета в защитном покрытии прямо запрещается пунктом 5.2.1.

Указанная схема применяется при однофазном подключении, подходящем для большинства электрических приборов. Запутаться в ней, при правильно маркированном проводе, практически невозможно.

Расцветка проводки как способ ускорения монтажа

До начала действия ГОСТ Р 50462-2009 кабели маркировались белым или черным цветом. Определение фазы и нуля производилось при расключении контролькой в момент подачи питания.

Использование цветовых маркеров упрощает ремонтные работы, обеспечивает их безопасность и удобство. Ориентируясь по оттенку кабелей, мастер не потратит много времени, чтобы провести электричество в дом или квартиру.

Рассмотреть значение цветовой маркировки можно на примере светильника. Если меняется лампа, а ноль и фаза перепутаны, имеются риски травм или летального исхода от поражения током. Когда в электрике обозначение L и N выполнено по цвету, фаза выйдет на выключатель, а ноль – на источник света. Напряжение нейтрализуется, и можно будет касаться даже включенной лампочки.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения в которой используются два разных фазных проводника.

• Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
• Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

• Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
• Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

• Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

Обратите внимание! Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».

• Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
• Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

• Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
• А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «­―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Сеть постоянного тока

Сеть постоянного тока отличается от сети переменного тока тем, что в ней присутствуют два проводника: плюс и минус. Жила плюсового проводника маркируется красным цветом, а жила минусового проводника – синим.

Практика цветового разделения проводов знакома профессионалам и любителям своего дела, активно применяется в электрике, но все же не стоит слепо доверять маркировке. Подстраховка измерительным прибором – обдуманный и взвешенный ход при монтаже электрических сетей, не стоит им пренебрегать.

Цвета наружной изоляции проводника или шины

Цвет проводников в кабеле по ПУЭ 7, ГОСТ Р 50462 и ГОСТ 31996

п.1.1.29. Для цветового и цифрового обозначения отдельных изолированных или
неизолированных проводников должны быть использованы цвета и цифры в соответствии с ГОСТ Р 50462 «Идентификация проводников по цветам или цифровым обозначениям».

Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины, должны иметь буквенное обозначение РЕ и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов.

Нулевые рабочие (нейтральные) проводники обозначаются буквой N и голубым цветом. Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах

Согласно ГОСТ Р 50462

(ГОСТ Р 50462-2009 (МЭК 60446:2007) Базовые принципы и принципы безопасности для интерфейса «человек-машина», выполнение и идентификация. Идентификация проводников посредством цветов и буквенно-цифровых обозначений)

В соответствии с таблицей А.1 приложения А. (ознакомиться с оригиналом таблицы)

Электрическая цепь переменного тока

• Фазный проводник однофазной цепи — Коричневый
• Фазный проводник 1 трехфазной цепи — Коричневый
• Фазный проводник 2 трехфазной цепи — Черный
• Фазный проводник 3 трехфазной цепи — Серый
• Заземленный фазный проводник однофазной цепи — Синий
• Заземленные фазные проводники трехфазной цепи — Синий
• Нейтральный проводник — Синий

Электрическая цепь постоянного тока

• Положительный полюсный проводник — Коричневый
• Отрицательный полюсный проводник — Серый
• Заземленный положительный полюсный проводник- Синий
• Заземленный отрицательный полюсный проводник- Синий
• Средний проводник- Синий

Защитные проводники и проводники, совмещающие функции защитных проводников:

• Защитный проводник— Желто — зеленый
• PEL-проводник — Желто — зеленый
• PEM-проводник — Желто — зеленый
• PEN-проводник — Синий
• Защитный проводник уравнивания потенциалов — Желто — зеленый

Согласно ГОСТ 31996

(ГОСТ 31996-2012 Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия)

В соответствии с таблицей 4 п.5.2.1.10 (ознакомиться с оригиналом таблицы).

При производстве кабелей по данному ГОСТу цвета в жилах будут следующие:

• Двухжильный кабель (2 жилы) — Серый* и Синий
• Трехжильный кабель (3 жилы) — Серый* , Синий и Зеленый- желтый
• или трехжильный кабель (3 жилы) — Серый* , Коричневый и Черный
• Четырехжильный кабель (4 жилы) — Серый* , Коричневый , Черный и Зеленый- желтый **
• или четырехжильный кабель (4 жилы) — Серый* , Коричневый , Черный и Синий
• Пятижильный кабель (5 жил) — Серый* , Коричневый , Черный, Синий и Зеленый- желтый **

Примечание: * — или натуральный цвет; **- по согласованию с заказчиком

Как из трех фаз получается 380?

Система электроснабжения в России, как и во многих других странах, использует трехфазное переменное напряжение с частотой 50 Гц. Номинальное напряжение между фазами составляет 380 В.

Для получения 380 В напряжения используется трансформатор, который преобразует высокое напряжение (например, 10 кВ) на стороне высокого напряжения (подстанция) в низкое напряжение (380 В) на стороне низкого напряжения (потребители). При этом, на выходе трансформатора появляются три фазы и нулевой провод.

Таким образом, напряжение между любыми двумя фазами составляет 380 В, а напряжение между фазой и нулем составляет 220 В. Каждая фаза имеет сдвиг фазы на 120 градусов относительно другой фазы, что обеспечивает более равномерное распределение нагрузки на трехфазной системе.
