Как подключить вилку для электроплиты: правила выбора и установки розетки в домашних условиях за 1 час

В этой статье вы найдете полезные советы по выбору и установке розетки и вилки для электроплиты. Вы узнаете, как правильно подключить вилку для плиты и установить розетку самостоятельно всего за 1 час. Не пропустите эту статью, если хотите безопасно подключить свою электроплиту.

• Тонкости выбора
• Особенности электротехнического устройства
• Порядок монтажа
  • Подготовительные работы
  • Определение места установки
  • Особенности установки и последовательность монтажа
• Электрические параметры и номиналы автоматов защиты
• Устройство силовой розетки
• Подключение электрической плиты
• Правила безопасности
• Как подключить электроплиту к сети 220 В
  • Подключение кабеля к электроплите
  • Установка вилки
  • Как определить фазу в установленной розетке
• Особенности бытового прибора
• Подключение контактов к печке
• Провод и его параметры
• Выбор розетки по количеству фаз и заземлению
• Советы по выбору конструкции
• Виды силовых розеток
  • Способ установки
  • Устойчивость к воздействию внешних факторов
  • Разновидность и предназначение
  • Эксплуатационные сроки
  • Факторы выбора розетки
• Установка розетки для электроплиты
  • Демонтаж старой розетки для электроплиты
  • Подготовка к установке новой силовой розетки
  • Выбираем место для силовой точки
  • Способы подключения силовой вилки
  • Специфика и последовательность подключения
• Варианты подключения силовой вилки

Тонкости выбора

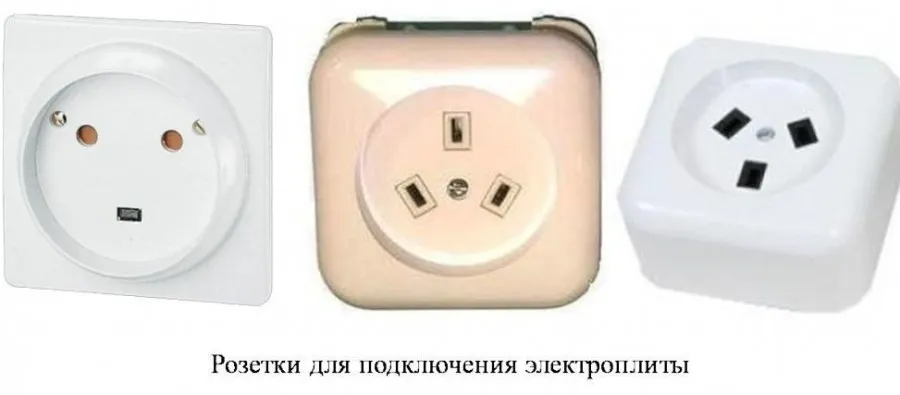

Разбираясь в вопросе, как выбрать розетку для электроплиты, необходимо учесть, что сегодня это трёхфазная силовая розетка, обладающая заземлением соответствующего уровня. Кроме этого, важно учитывать, какая именно плита подключается – поверхность для варки или духовка для выпечки.

Важно: отличительная черта данного оборудования от классической бытовой – это качественное взаимодействие с высокомощным напряжением, отражённым в толщине контактирующих проводников.

Кроме этого, кухонные девайсы обладают множеством металлических комплектующих, являющихся отличными проводниками и, при неблагоприятном исходе событий, наносящих вред пользователю. Чтобы этого не произошло, нужно иметь установку с достаточной мощности заземлением. В оборудовании, созданном для эксплуатации на кухне, вилка для электроплиты обустроена отдельным штыревым элементом. Важно учитывать, что это не трёхштырьковая вилка, а трёхфазная с нулевым элементом.

Особенности электротехнического устройства

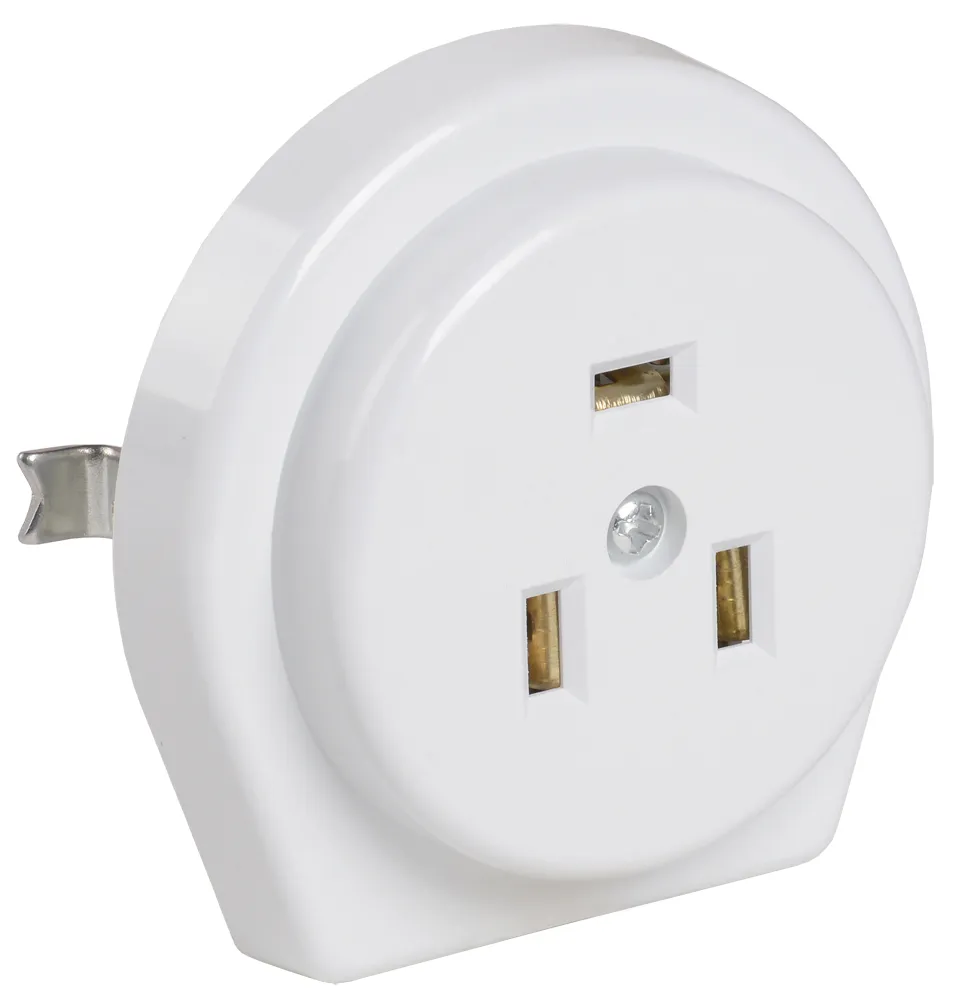

Силовой разъем (розетка), выдерживающий большие нагрузки, используется для мощной бытовой техники. Его способность пропускать через себя большие значения номинального тока, сравнительно с обычными бытовыми моделями, является важнейшей технической характеристикой изделия.

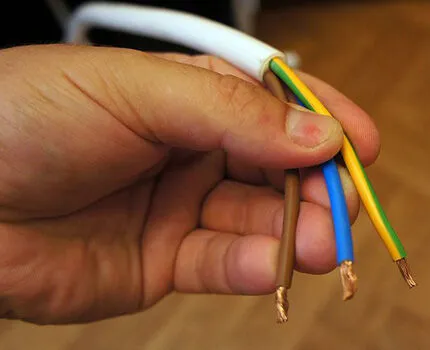

Для подключения силового разъема при однофазной электросети используется трехжильный кабель, состоящий из провода фазы, нуля и заземления соответствующего сечения

Если простые розетки рассчитаны на 10 А, 16 А, то силовые – на 25 А, 32 А и более. Их контакты при прохождении такого тока не нагреваются.

Электроточка повышенной мощности, как и обычная розетка, состоит из рабочего механизма, внешней декоративной накладки, выполняющей защитную функцию, и шурупов. Отличается лишь устройство рабочего механизма силовой розетки.

Если ее разобрать, то внутри можно увидеть входные клеммы для подсоединения питающего кабеля и выходные контакты, передающие электрический ток вставляемой вилке.

Порядок монтажа

Подключение кухонной техники обычно осуществляется на конечной стадии ремонта помещения. Это означает, что в комнате уже закончены отделочные работы, проложены питающие провода, возможно, стоит мебель. Остается только разобраться с тем, как правильно подключить устройство, и что для этого необходимо.

Чтобы все было сделано правильно, рекомендуется озадачиваться соответствующим вопросом еще на начальной стадии проектирования, составления схемы прокладки коммуникаций. На этом этапе выясняется, какая нужна розетка, будет она встраиваемой или накладной, также нужно определиться с высотой ее размещения.

Подготовительные работы

Сначала следует определить место установки для плиты с электроподжигом или встраиваемой варочной поверхности. В идеале, необходимо знать модель и технические характеристики устройства. Вполне возможно, что потребуется предусмотреть подключение напрямую.

Это означает, что получится обойтись без розеток и вилок. Кроме этого, акцент делается на мощности оборудования, исходя из чего производится выбор фурнитуры, провода, автоматического выключателя номиналом 32А и УЗО номиналом 40А.

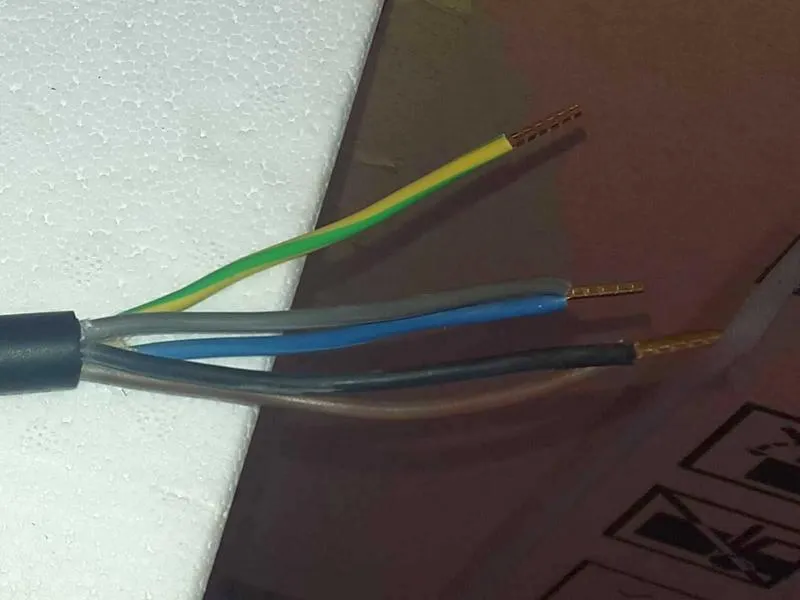

Обычно выбирается кабель сечением 6 мм2. Если речь идет о трехфазной сети 380В, то это будет кабель на 5 жил (возможно, меньшего сечения), однофазная 220В — на 3 жилы.

Лучше всего приобретать медный провод у проверенного производителя, тогда он будет соответствовать действующим государственным стандартам. Данному моменту стоит уделить повышенное внимание, поскольку от этого зависит не только долговечность эксплуатации проводки и прибора, но и ваша личная безопасность.

Дополнительно нелишним будет изучить правила СП_31_110_2003, пункт 9.2, где указано, что категорически не допускается «вешать» на питающую линию дополнительные потребители, розетки, выключатели и т.д.

Если подключить плиту без розетки не получится, следующим шагом будет выбор фурнитуры с требуемыми характеристиками. Важно обратить внимание на параметр номинального тока. Необходимо учесть и тип установки силовой фурнитуры: для скрытой установки или для открытого исполнения.

Соответственно, к ней понадобится выбрать вилку, если, конечно, она не идет вместе с бытовым прибором. Стоит также принять во внимание, что ряд изделий зарубежного изготовления несовместимы с отечественными розетками и могут потребовать использования переходника, чего желательно избегать.

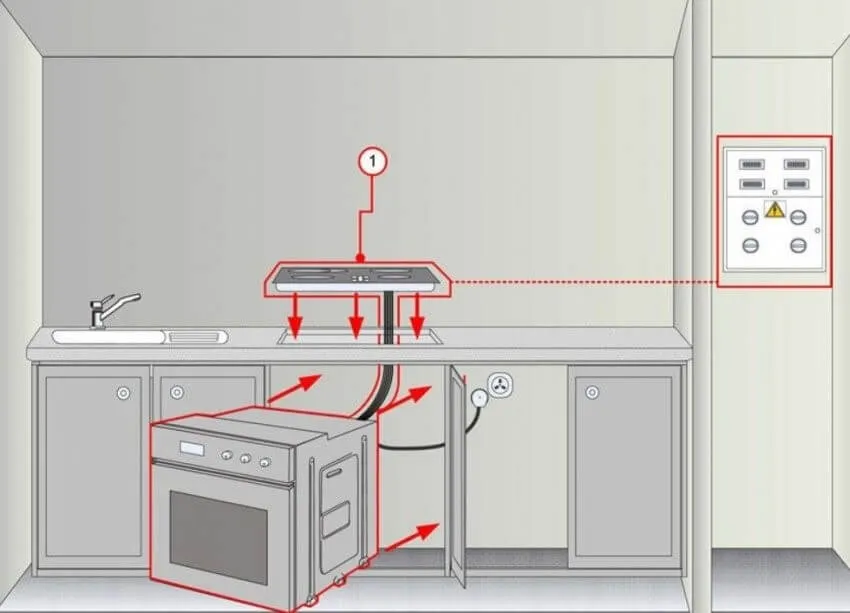

Определение места установки

В этом вопросе необходимо руководствоваться исключительно правилами электрической безопасности. Размеры розетки не должны препятствовать размещению плиты относительно рабочей стенки.

Она не должна монтироваться непосредственно на рабочей поверхности и в скрытых местах, где будет затруднен доступ к обслуживанию. Категорически не допускается устанавливать силовую фурнитуру в следующих зонах:

• рядом с местом расположения мойки;
• рядом со стиральной машинкой;
• вблизи посудомоечной машины.

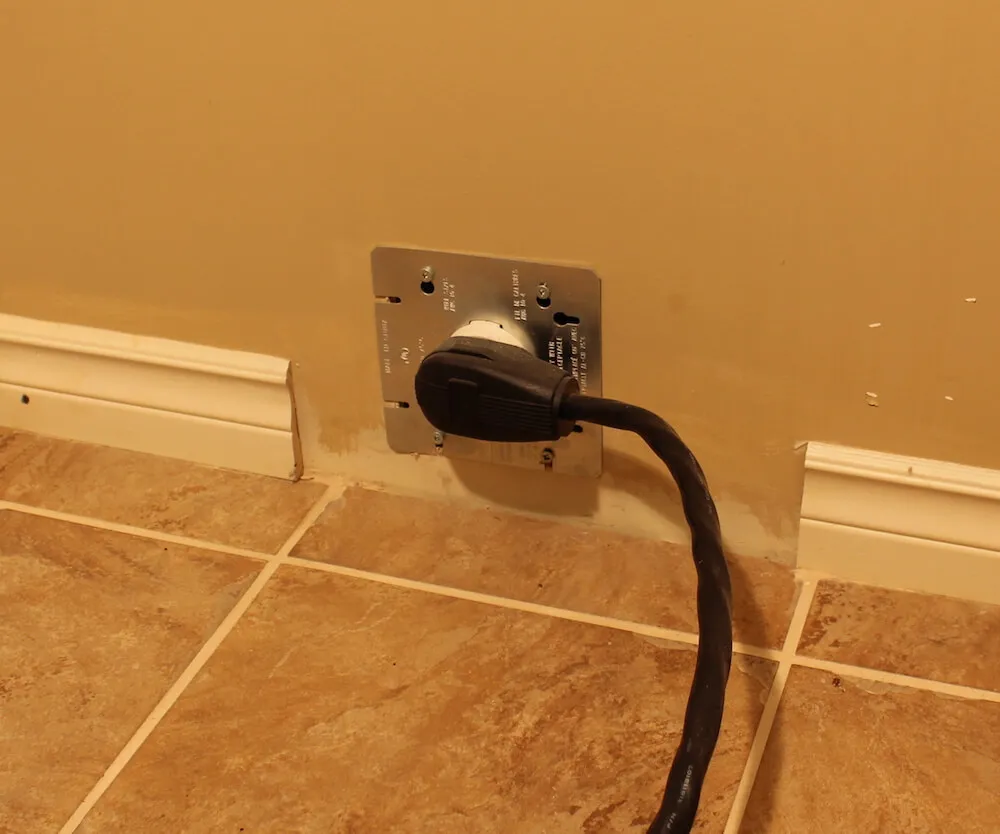

В случае установки плиты на ножках, или если варочная поверхность будет встроена в кухонный гарнитур, идеальным является место на высоте 10–15 см от уровня пола. Электрическая точка должна находиться вдали от воды и огня. С учетом действующих норм, плиту лучше подсоединять сразу через розетку или напрямую к силовому проводу.

Использование удлинителей противопоказано. Допускается устанавливать розетку за плитой, если ту достаточно легко будет вынуть из ниши. Неплохим вариантом считается размещение точки в соседнем нижнем шкафчике.

Особенности установки и последовательность монтажа

Если предыдущие пункты выполнены, можно приступать к подключению плиты. Работу легко выполнить своими силами, однако при наличии любых сомнений лучше вызывать специалиста. Подключение осуществляется на обесточенной линии. Этот факт дополнительно следует проверить посредством индикаторной отвертки.

Независимо от типа розетки, она может монтироваться уже после чистовых работ. Если выбор пал на встраиваемую фурнитуру, потребуется выполнить коронкой соответствующий монтажный стакан.

Как установить саму розетку, мы уже писали в одной из наших статей. Про монтаж розеток в фартук — здесь.

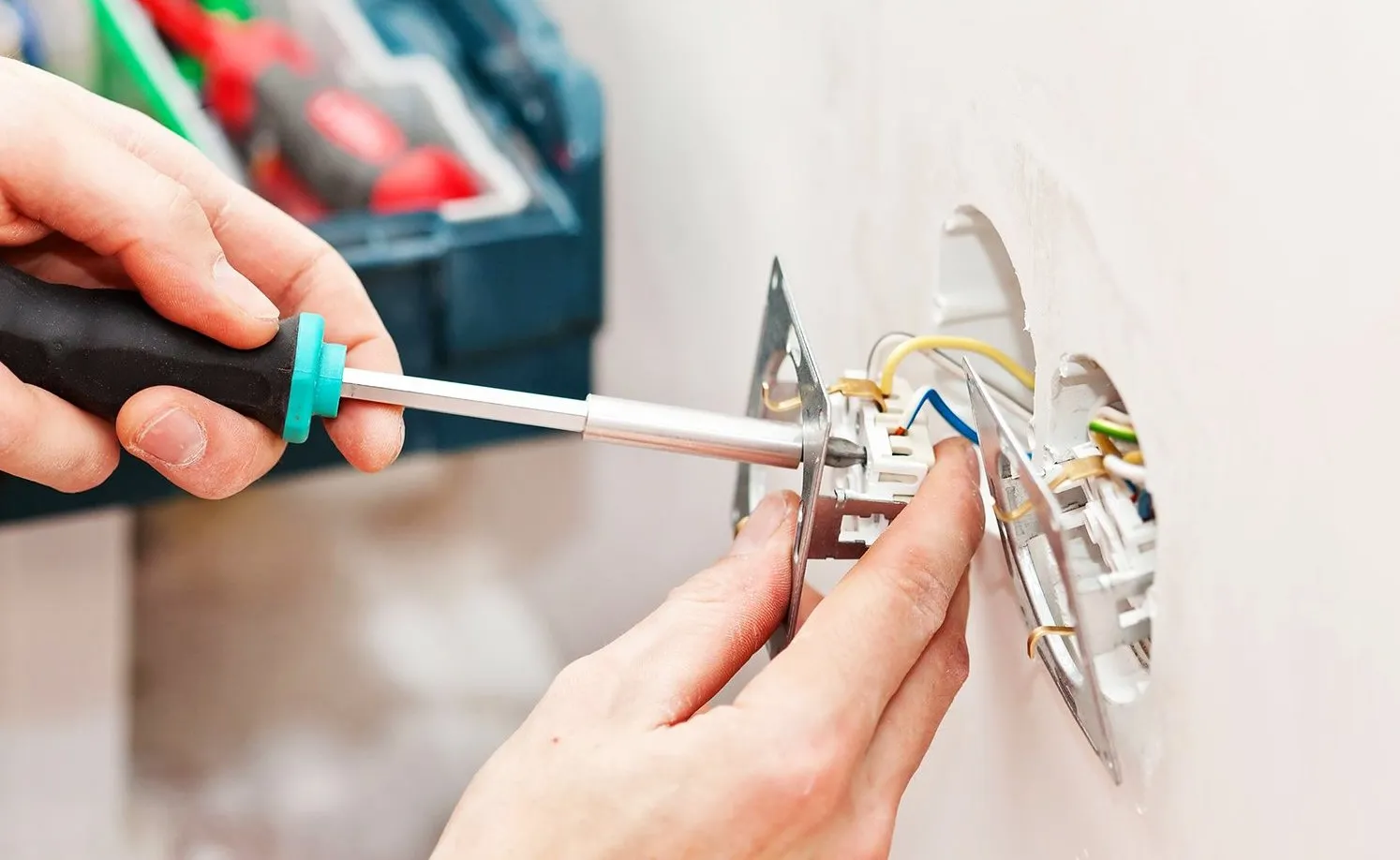

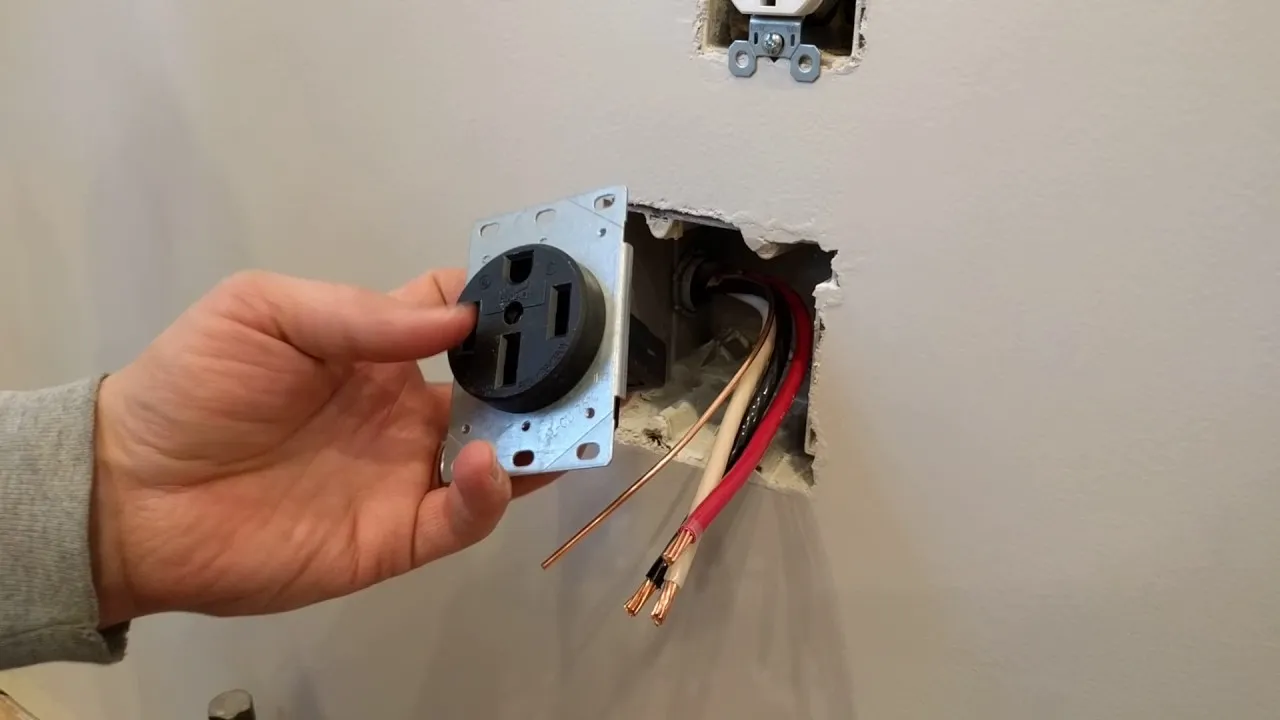

В подрозетник заводится питающий кабель. Посредством специального инструмента — стриппера — выполняется снятие защитной оплетки на 8–10 мм.

Концы проводов подсоединяются к механизму розетки, согласно распиновке. Следует учесть, что желто-зеленый провод отвечает за заземление (обычно подключается к центральной клемме), белый или коричневый — за фазу, голубой — за ноль. Контакт должен быть максимально надежным, однако «пережимать» провода не стоит, поскольку можно повредить клемму или проводники.

Для проверки качества соединения удостоверьтесь в надежном закреплении контактов. Фиксация подрозетника к стене обычно выполняется посредством гипсового раствора или алебастра. После полного высыхания смеси при помощи шурупов фиксируется сам механизм, затем устанавливается изолирующая внешняя накладка.

Далее проверяется, какое напряжение в розетке, есть ли заземление. Это делается с применением тестера. Если все в норме, можно переходить к этапу подключения варочной поверхности или плиты.

Электрические параметры и номиналы автоматов защиты

Как выяснили, в электрощитке должны стоять отдельные УЗО и  защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.

Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. ТО есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.

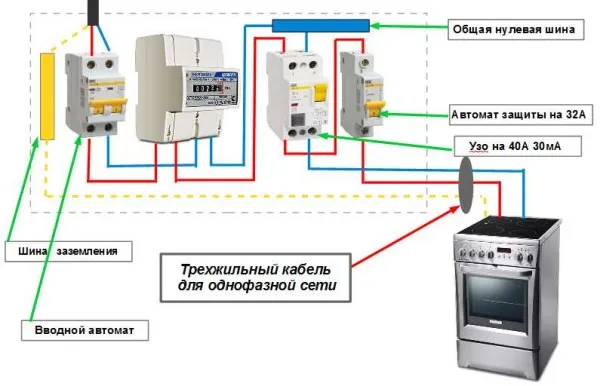

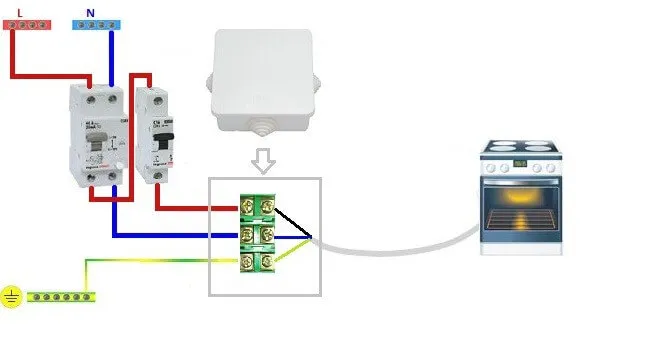

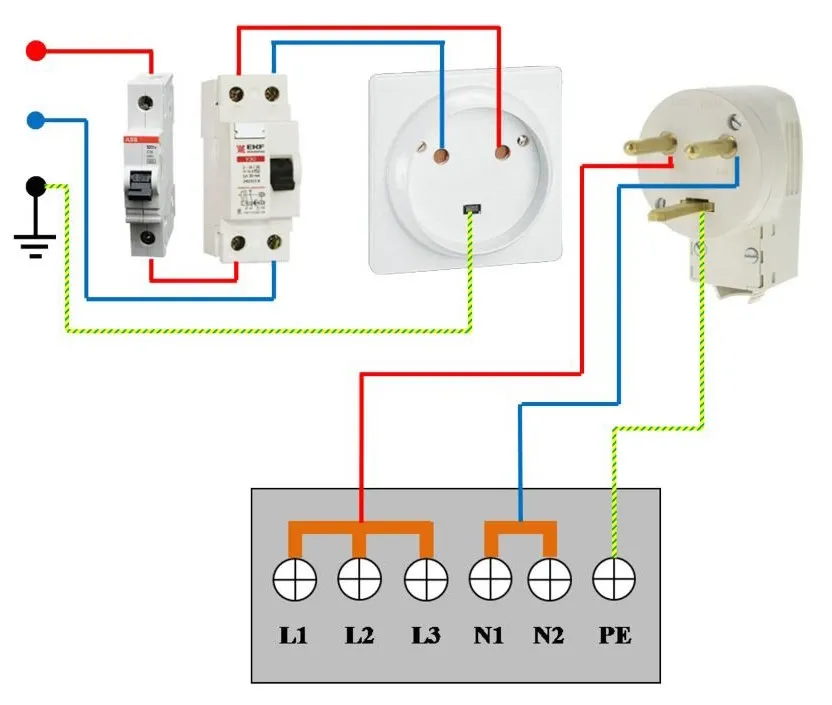

Схема подключения электроплиты

С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже. Тут уж выбирать вам.

Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.

Устройство силовой розетки

Розетки и вилки, предназначенные для электроплиты и рассчитанные на 380 вольт, состоят из следующих составных частей:

• корпус;
• защитная крышка;
• механизм;
• уплотнительное кольцо.

Кроме этого, может применяться трёхфазное устройство с контактными штырями до 5 штук. Выбор применяемого в дальнейшем варианта зависит от типа подключаемой техники.

Наш сервисный центр предлагает свои услуги по ремонту бытовой техники по выгодной цене. Ремонтируем любые поломки современной бытовой техники. Оставьте заявку, и получите скидку в 15% — Оставить заявку

Для присоединения электрической плиты к источнику питания с 380 В напряжения нужно использовать трёхжильный провод или удлинитель.

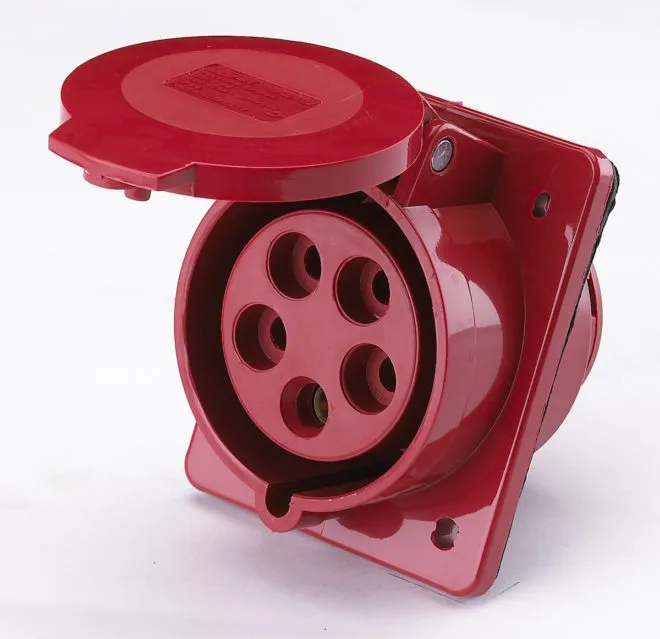

Если использовать двигатель, формирующий несимметричную нагрузку, необходимо применить силовые розетки и вилки, созданные для электроплит с 5 выводами, в число которых входит нулевой отвод и контакт для заземления.

Важно: для помещений, нуждающихся в очень высоком уровне электробезопасности нужно использовать вилку на 7 разъёмов – каждая фаза имеет собственное заземление и ноль.

При этом конструкция устройства может незначительно отличаться по способности переносить силовые нагрузки, предназначению и уровню защиты.

Подключение электрической плиты

Ранее вы уже выяснили, по какой схеме однофазной или трехфазной происходит электроснабжение вашего дома. В домах советской постройки чаще используется однофазная схема, тогда как в современных новостройках применяется трехфазная. Исходя из этой информации, вами подбирался кабель для питания электроплиты.

Многие производители электрических плит размещают на задней панели три основных вида схем подключения. Выбираете свою и приступаете к работе.

Самый распространенный тип подключения бытовых электроплит — от однофазной сети 220 В.

Штепсель, применяемый для такого подключения имеют три вывода под:

• фазный провод;
• нулевой провод;
• заземляющий провод.

Важно соблюдать соосность подключения.

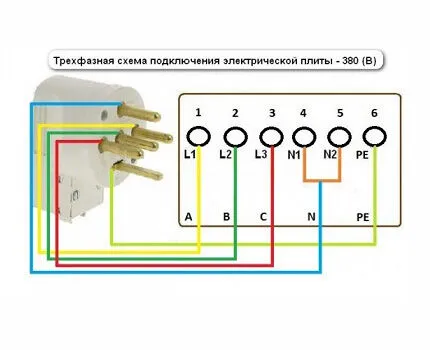

Для подключения к трехфазной сети 380 В у штепселя 5 выводов:

• фаза — 3 вывода;
• нуль;
• заземляющий.

Алгоритм ваших действий:

• Ознакомление со схемой подключения.
• Соединение штепселя с плитой.
• Снимаем крышку задней стенки прибора, снимаем защиту.
• Перед вами ряд клемм. Может быть применена цветовая и буквенная маркировка.
• Внимательно следим за соответствием маркировок.
• Соединяем только одноименные цвета.

При монтаже однофазной сети:

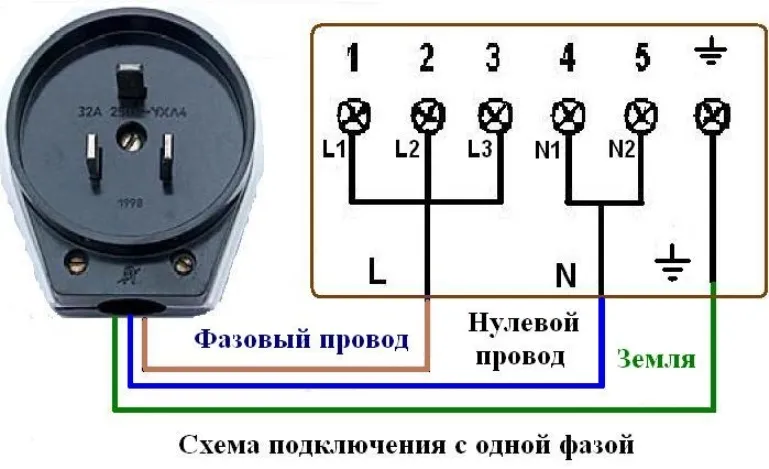

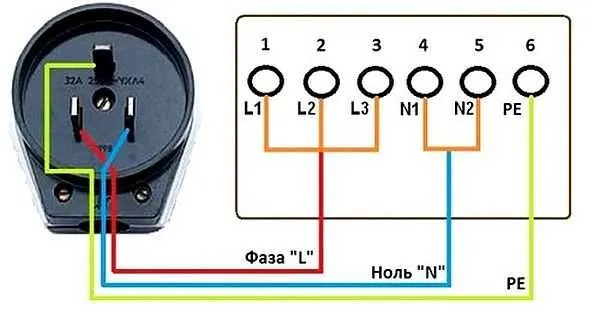

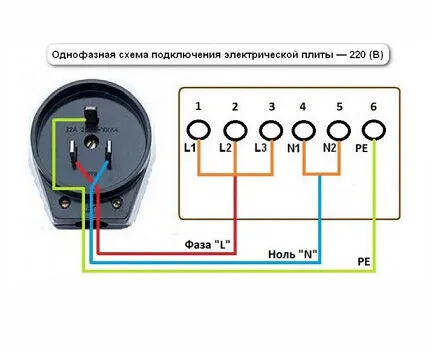

• клеммы L1, L2,L3 соединяем между собой (применяем перемычку) и красный провод фазы подключаем к одной из клемм;
• клеммы N1 и N2 также соединяем перемычкой и подключаем к одной из них нулевой провод;
• заземляющий провод подключаем к клемме RE.

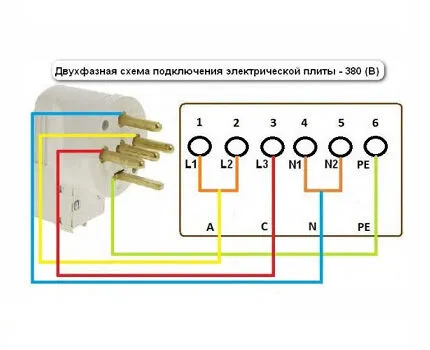

При монтаже трехфазной сети:

• демонтаж заводских перемычек;
• клеммы L1,L2,L3 напрямую соединяются с проводами фазы;
• нулевой и заземляющий провода подключаем по аналогии с однофазным.

Медные перемычки обычно поставляются вместе с плитой, но если их не оказалось, то они с успехом заменяются медной проволокой.

Внимание!Обратите внимание на то, что демонтаж перемычек, установленных предприятием-изготовителем, ОБЯЗАТЕЛЕН. Если этого не сделать, то высока вероятность ошибки при монтаже, а это чревато неприятностями в виде короткого замыкания и пожара.

У монтажа четырехконтактных розеток есть особенность — отсутствует PE провод. Заземление монтируется объединением проводов «нуль» + «земля».

Последним этапом проводится тестирование:

• проверяем, есть ли напряжение в розетке;
• включаем штепсель в розетку;
• проверяем работу узлов плиты.

Установить своими руками розетку для электроплиты за 1 час вполне возможно. Как вы могли убедиться это ненамного сложнее установки обыкновенной розетки, при условии, что вы знакомы с теорией и имеете практический навык проведения электротехнических работ. Тем не менее, качество выполнения всех этапов работ и соответствие всего электроустановочного оборудования регламентам ПУЭ и ГОСТа — залог вашей безопасности.

Правила безопасности

• Подключение нужно осуществлять при полностью обесточенной линии.
• В работе применять исключительно материал хорошего качества от проверенных производителей.
• Важно проявлять особую внимательность при подключении проводов, также важно проверять правильность подключения перед включением электричества.

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается.  Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

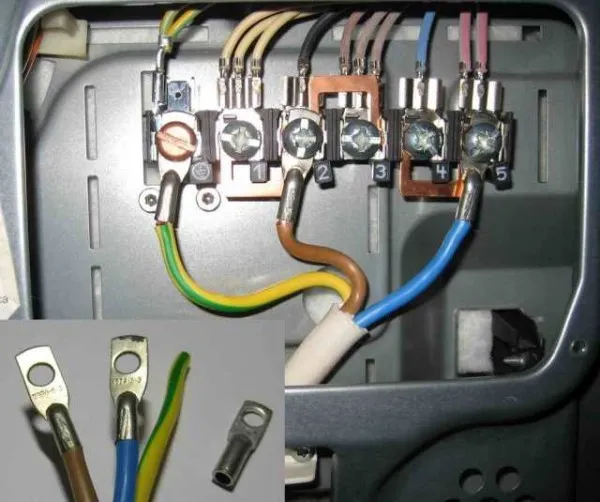

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

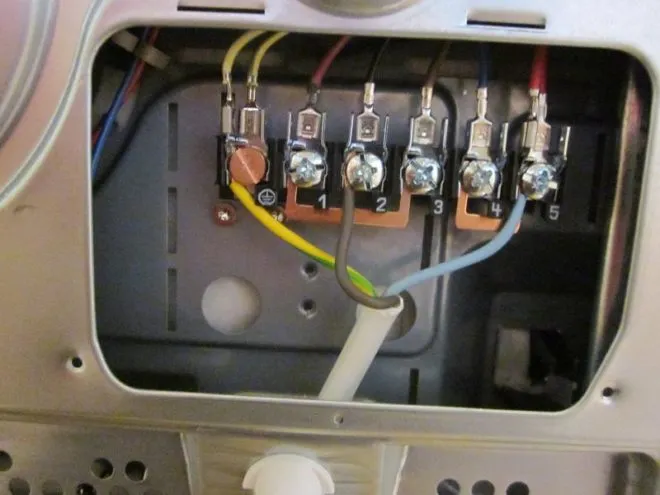

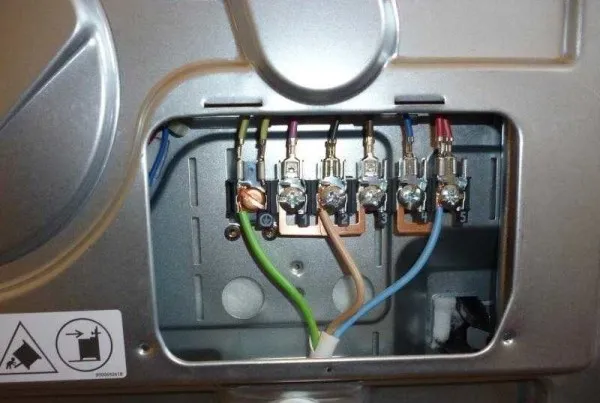

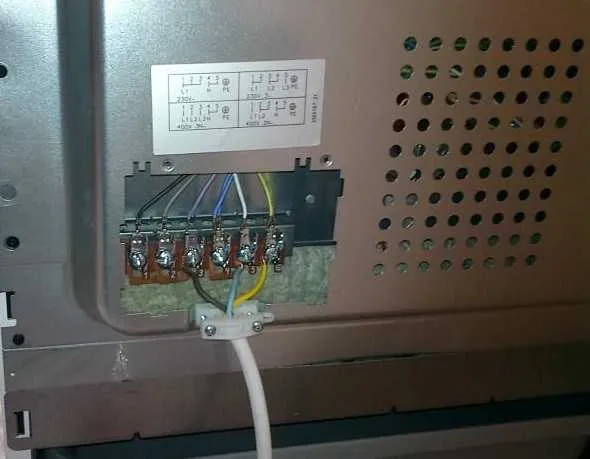

Клеммная колодка, к которой надо подключить электрический шнур

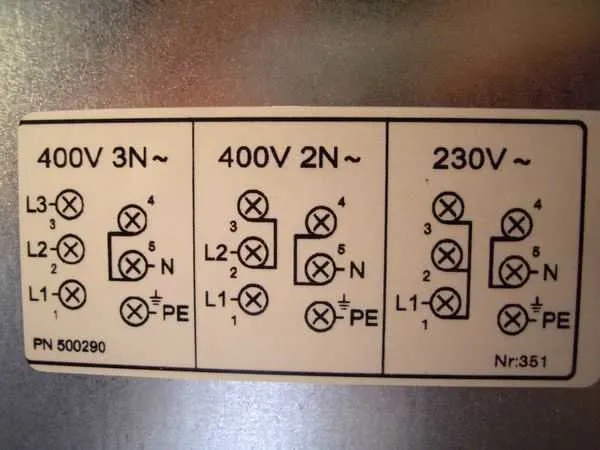

Рядом располагаются схемы подключения для разных сетей.

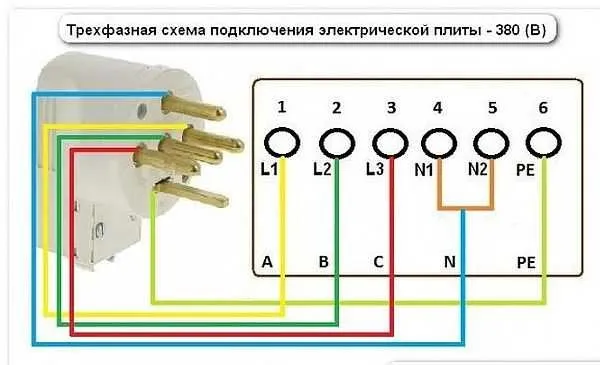

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см.  Разделанный конец кабеля заводится в корпус вилки.

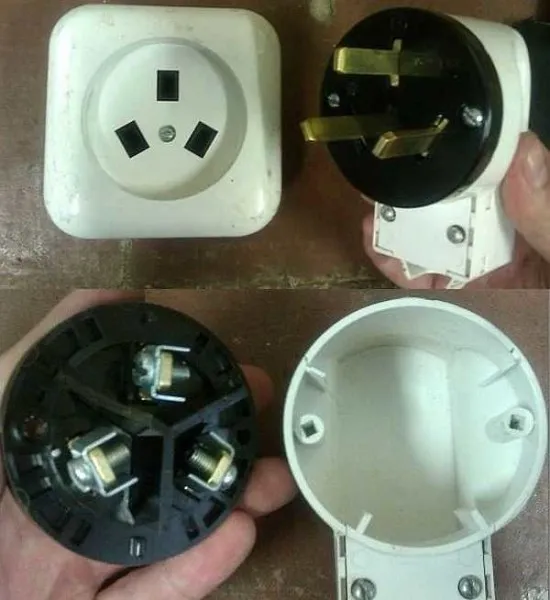

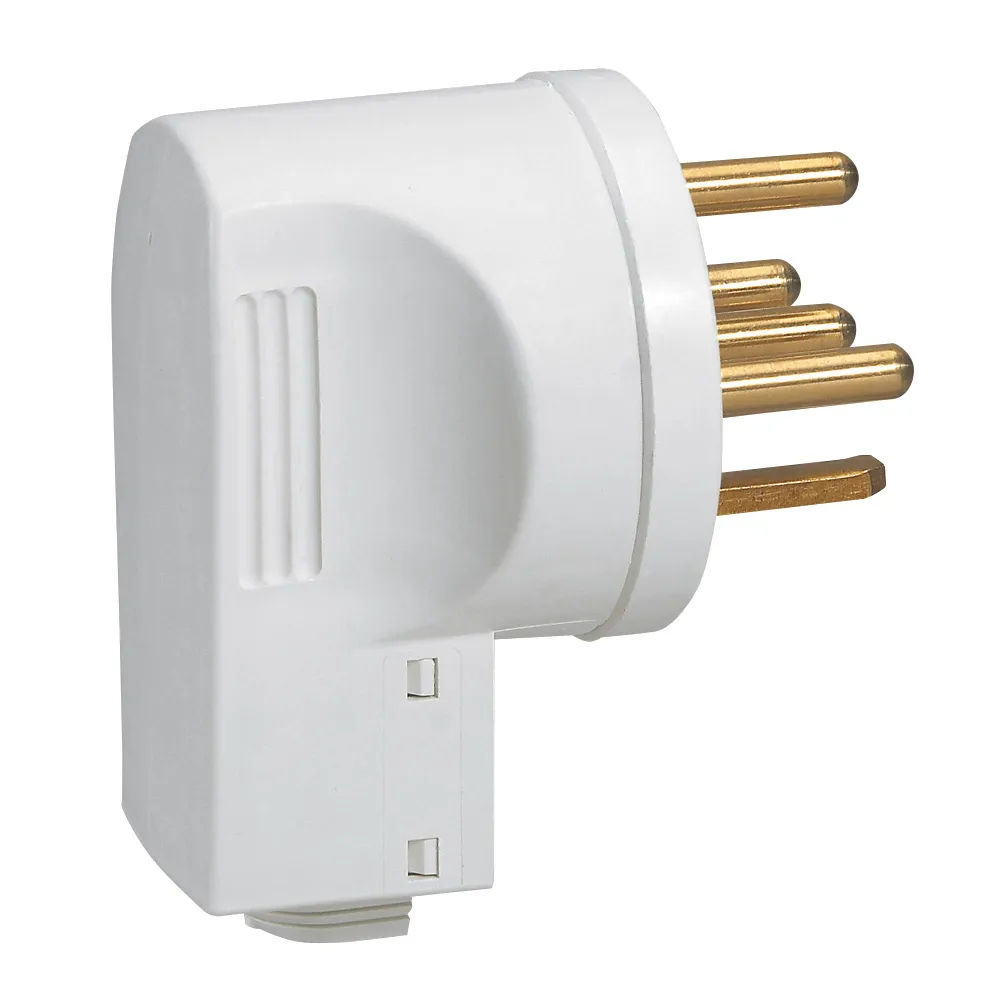

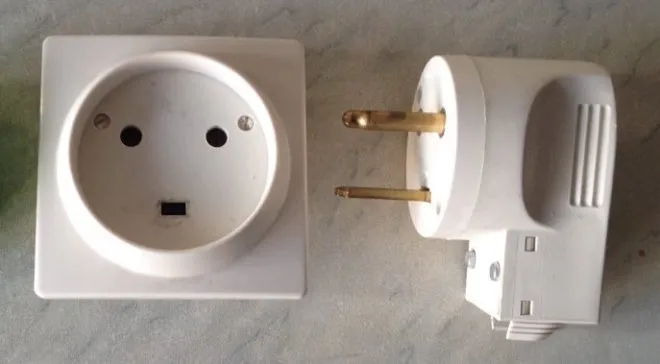

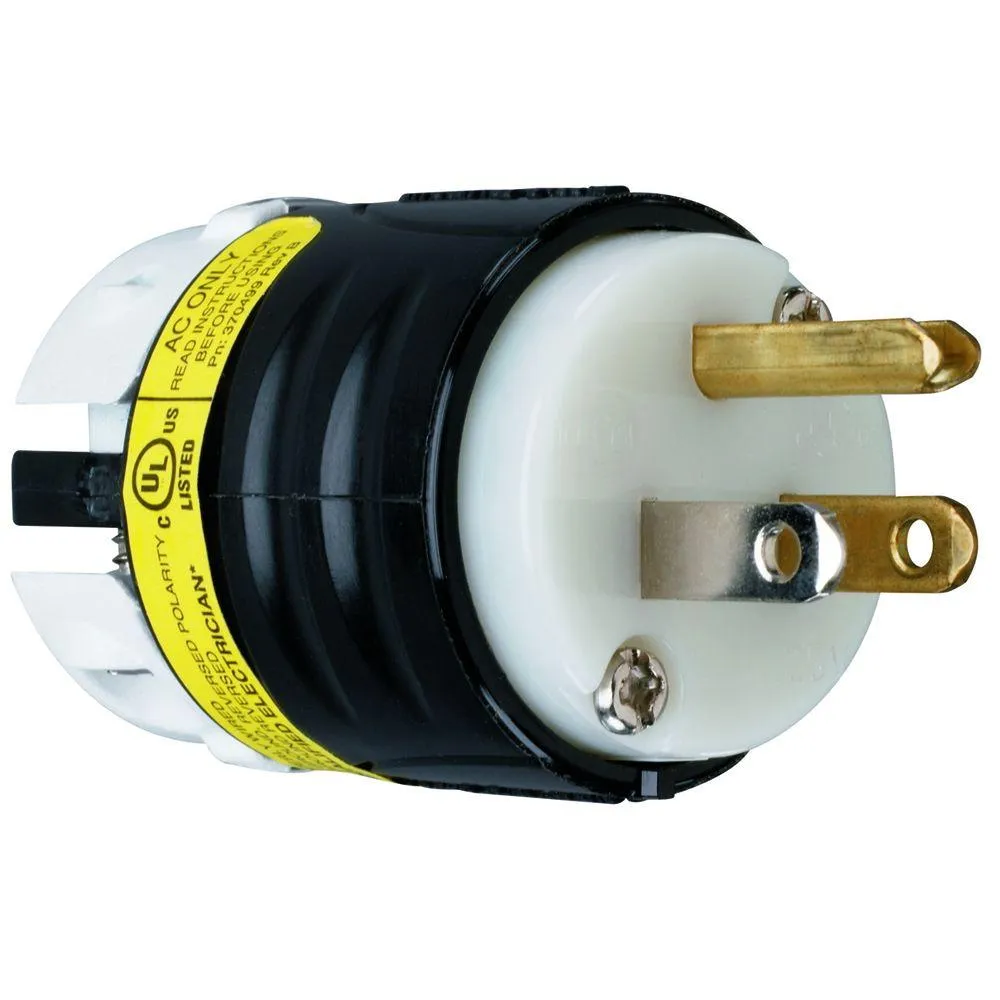

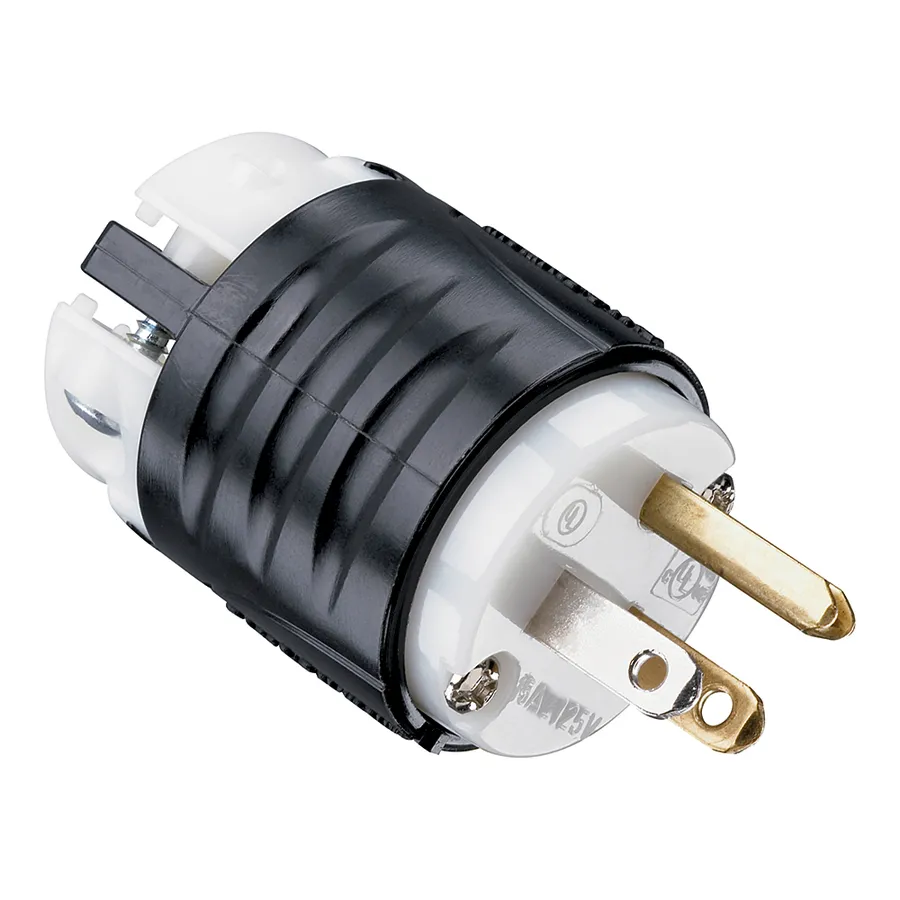

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Подключение провода к электроплите

Два других контакта — это «фаза» и «ноль».  Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

Особенности бытового прибора

Выбирая силовую розетку или разъем под нее, необходимо понимать, что подобная фурнитура предназначается для работы с оборудованием повышенной мощности. Возможность пропускать через себя большой ток, в сравнении с обычными бытовыми устройствами, считается их главной особенностью. К примеру, простые розетки допускается использовать с нагрузкой до 16 Ампер, с напряжением 220В.

Силовая фурнитура имеет маркировку типа 32А 220В, 40А 220В. Использование ее с током и напряжением, превышающим номинальные значения, приведет к нагреву клемм, мест соединений проводов и оплавлению пластика фурнитуры.

Розетка для индукционной плиты высокой мощности имеет рабочий механизм, наружную декоративную крышку и соединительные винты. В разобранном виде можно обнаружить на входе усиленные клеммы подключения питающего провода, а на выходе — соответствующие контакты, которые передают напряжение через вилку к бытовому устройству.

Если расстояние между плитой и стенкой минимальное, желательно сделать выбор в пользу внутренней розетки, с целью недопущения перегиба проводов и соприкосновения их с поверхностью устройства.

Подключение контактов к печке

Большинство печей и электрических плит имеют типовую схему подключения, которая показывает можно ли подключать устройство только к одной или еще и к трем фазам. Если у прибора универсальная схема, то она представляет собой 6 контактов, три из которых для подсоединения фаз, два для ноля и последний – для заземления. Маркировка точно такая же, как и на розетках – фазные контакты это L1, L2, L3, ноль обозначается как N, а заземление стандартным значком.

Если производится трехфазное подключение, то все провода просто подключаются к соответствующим контактам. В случае с однофазной сетью в комплекте устройства надо искать перемычки – одна из них замыкает между собой фазные клеммы, а вторая нулевые. Соответственно, фазный провод теперь можно подключать к любой из первых трех клемм, нулевой к любой их двух следующих, а землю к последней. Если вдруг перемычки нет, то их нужно изготовить самостоятельно, для чего подойдет кусок провода, такой же, что использовался для монтажа розетки.

Важно! На некоторых устройствах перемычки уже установлены с завода – если они будут использоваться в трехфазной сети, то перемычки обязательно надо снять. В противном случае сразу же после подключения к сети возникнет не гарантийная неисправность.

У некоторых устройств нет контактов, а вместо них просто выведен провод, который надо подключать к штепселю. Независимо от количества фаз цвета изоляции заземляющего провода будут желто-зелеными, нулевой – синий, а фазные – любых других.

В любом случае перед подключением надо изучить инструкцию – если устройство от нормального производителя, то к нему должна быть схема понятная даже непрофессионалу.

Очень подробная инструкция по подключению электроплиты содержится в этом видео:

а краткую инструкцию можно найти здесь:

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

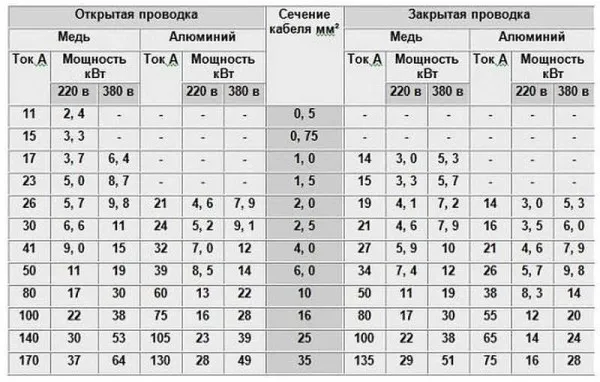

Таблица выбора сечения проводников

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Подключение варочной панели расписано тут.

Выбор розетки по количеству фаз и заземлению

Так как производителю неизвестно какая будет использоваться розетка под конкретную электрическую плиту, то большинство устройств продается без них. Дело даже не в том, что розетки бывают разные – просто большинство устройств могут быть включены как в однофазную бытовую сеть, так и к трехфазному источнику. Соответственно, только после определения типа устройства, что будет приобретаться, решается какую розетку выбрать.

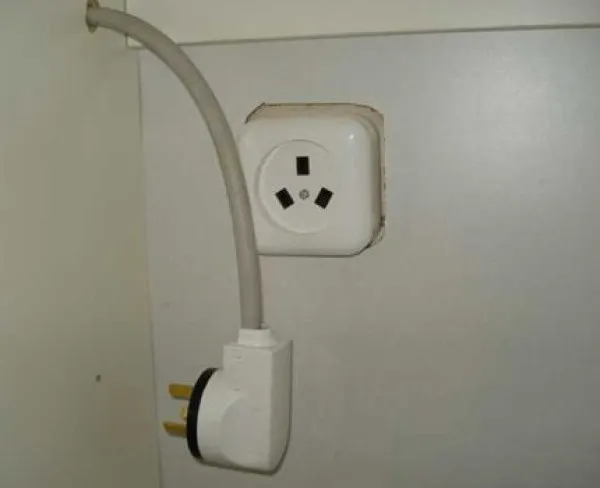

Однофазная силовая розетка крупнее обычной и может подводить к устройству фазу, рабочий ноль и заземляющий. Если в квартире не предусмотрено заземление, то один контакт остается пустой.

Как итог – основной выбор розетки для электрической оснастки сводится к определению мощности, на которую она должна быть рассчитана, количеству фаз от которых она будет работать, и наличия заземления.

Советы по выбору конструкции

Когда известно, какая должна быть розетка для приобретаемой плиты по мощности и количеству фаз, то можно оценить второстепенные характеристики, которые будут влиять на комфорт ее использования.

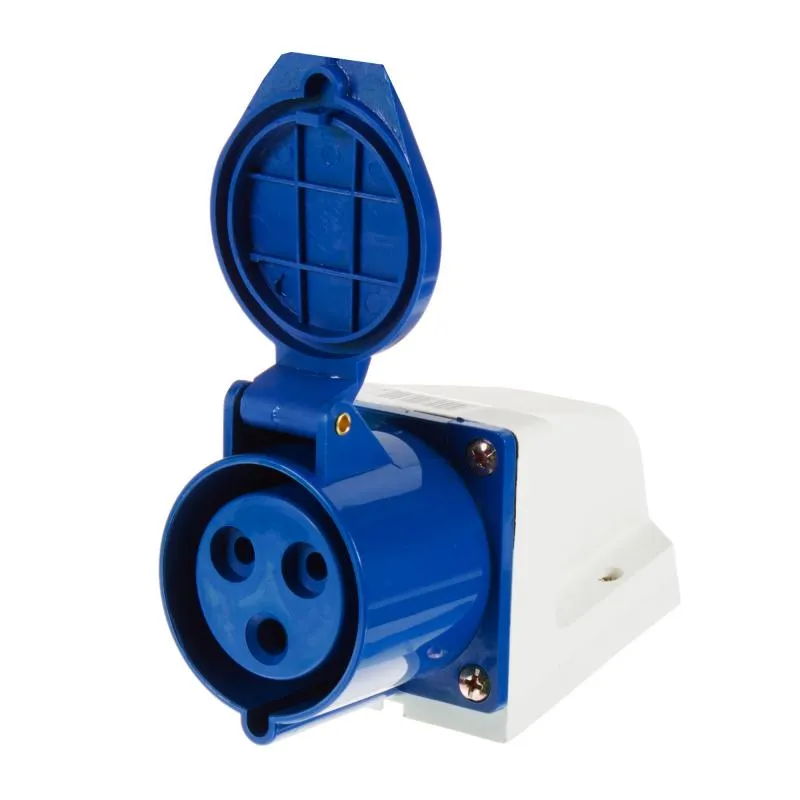

Внешняя или внутренняя. Первый вариант позволяет установить розетку для электроплиты непосредственно на поверхность стены – в некоторых случаях для этого сперва устанавливается подставка, но чаще она крепится обычными дюбелями. Во втором случае установка силовой розетки для электроплиты делается внутрь стены, для чего придется вырезать в ней посадочное гнездо. Это удобнее тем, что штекер варочной поверхности будет не так сильно выступать над поверхностью, да и с точки зрения безопасности такое подключение надежнее.

Наличие фиксатора. Если он есть, то это очень хорошо, так как электрический ток, особенно большой мощности, создает вибрационное воздействие на контакты. В большинстве случаев зажимы контактов с этим справляются, но перестраховка с мощными устройствами лишней никогда не будет. Фиксация происходит за счет защелки, которая поднимается кнопкой или резьбовая – накидной гайкой.

Предохранительные шторки. Чаще всего розетки устанавливаются невысоко, что представляет потенциальную опасность, если в доме есть ребенок. Шторки в силовой розетке под духовой шкаф сделаны таким образом, что кроме штепселя в них вставить ничего нельзя.

Степень защиты. В документах и на самой розетке обозначаются как IPXX. Вместо XX ставится цифровой код, указывающий на степень защиты контактов от попадания на них посторонних предметов и влаги. Минимальное значение это IP00, а максимальное – IP68. Полностью защищенные розетка и штепсель для электрической плиты исключают попадание на контакты воды даже при погружении их корпусов в воду. На кухне разрешается использование устройств с классом защиты не меньше чем IP24 – это значит, что корпус предохраняет контакты от прямого попадания брызг воды, независимо от того, с какой стороны они прилетят.

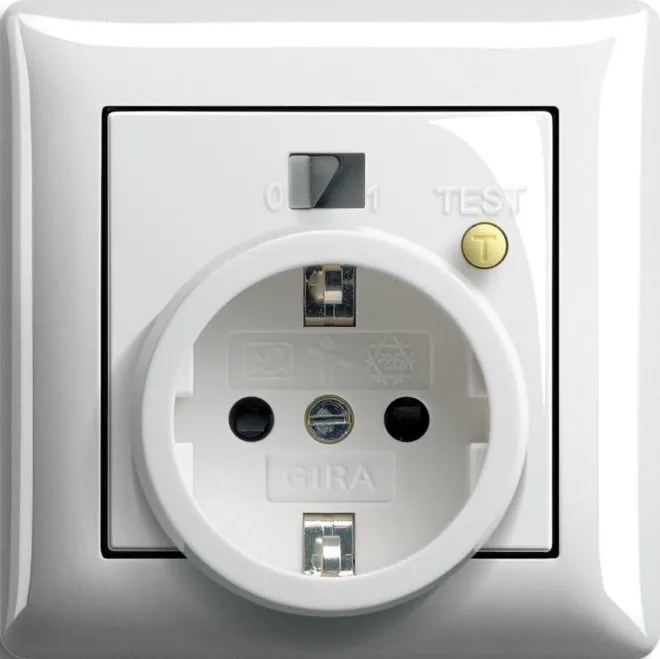

Есть еще модели со встроенным УЗО и другой дополнительной защитой, но насколько оправдано их использование и стоит ли переплачивать за такие «плюшки», стоит оценивать в каждом случае отдельно, в зависимости от общего качества устройства.

Подробнее о выборе розетки для электроплиты смотрите в этом видео:

Виды силовых розеток

Современные силовые розетки, предназначенные для электроплиты, различаются по нескольким параметрам. Номинал напряжения в розетке от 380 В – для сети с одной фазой – существует несколько вариантов разъёмов, как подключить розетку для плиты с несколькими фазами:

с 3 контактами – земля, фаза, ноль;

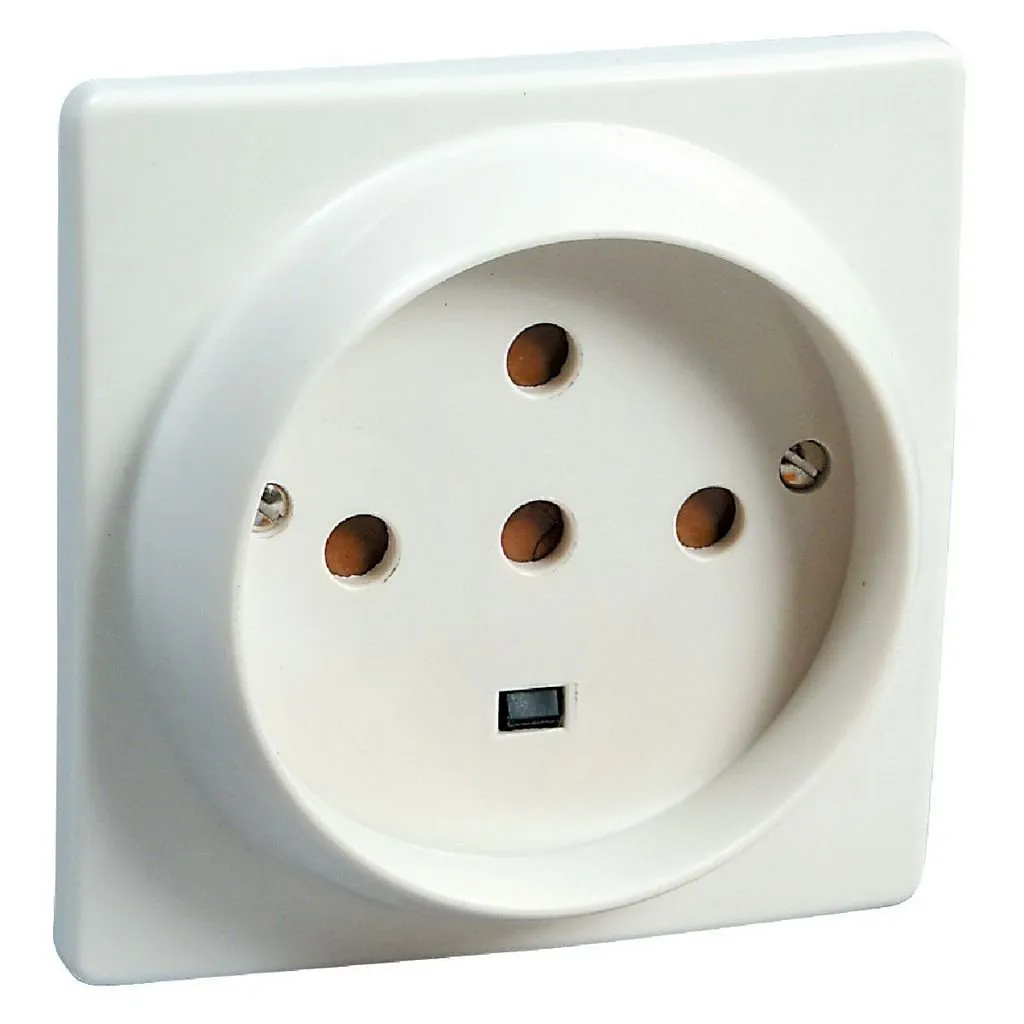

с 4 контактами – 3 фазы, ноль;

с 5 контактами – земля, 3 фазы, ноль.

Их контакты могут быть игольчатые или ножевые.

Способ установки

На основании этой характеристики существует несколько видов устройств:

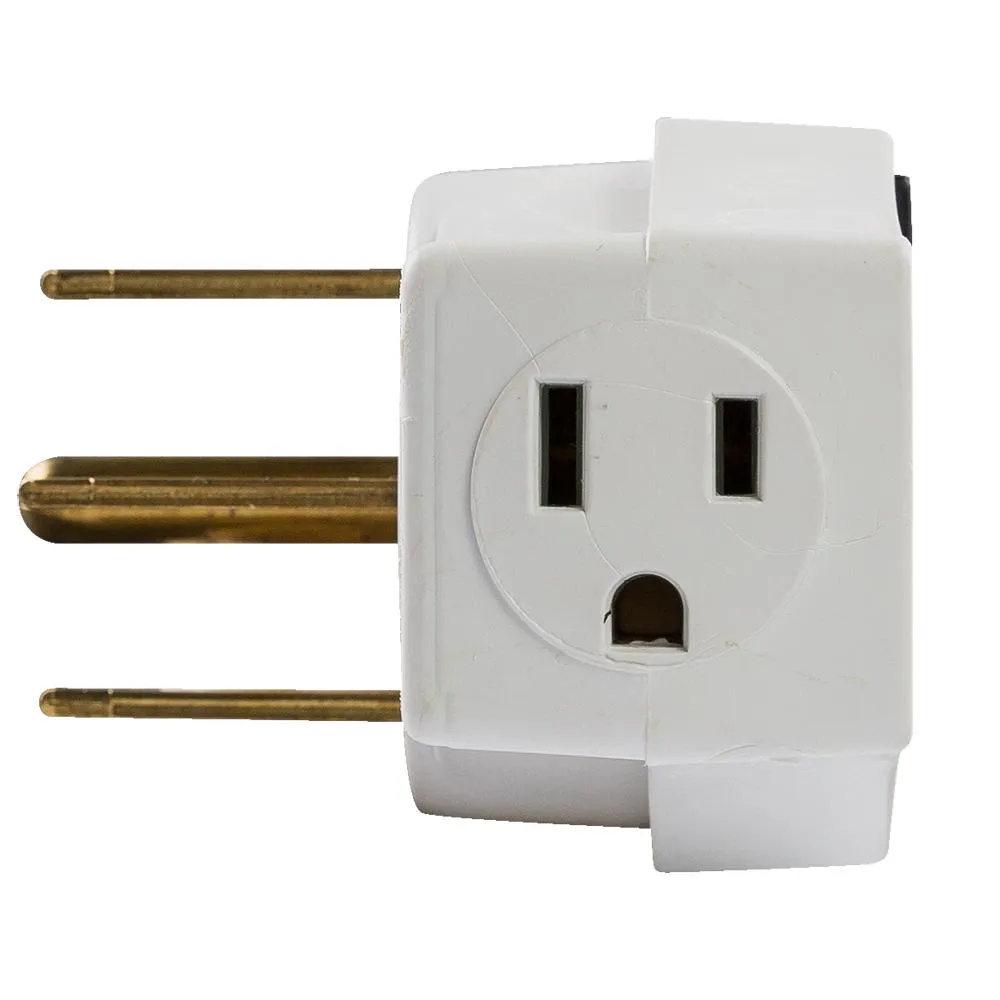

Открытая установка розетки под электрическую плиту оптимально подходит для лоджий или помещений с повышенной влажностью. Монтаж происходит на стену при открытой электропроводке или при использовании переходника адаптера электрической плиты.

Скрытая, или внутренняя розетка для электроплиты, используется в зданиях для частного использования, например, с однофазной сетью в 220В для электроплиты 32А. Устанавливается в специальные ниши – подрозетники, а провода прячутся в штробы.

Устойчивость к воздействию внешних факторов

Обладает отличиями розетка для электрической плиты и по степени защищённости, среди данных показателей самый распространённый IP44, где первая цифра – показатель устойчивости от пыли, а вторая – влагостойкости. При подключении розетки показатель для пыли используется от 0 до 6, а для влаги от 0 до 8.

Разновидность и предназначение

Данный критерий обеспечивает следующие показатели:

• наиболее простые виды разъёмов для электроплиты без заземления;
• разъёмы с заземлением;
• разъёмы с предохраняющими шторками;
• разъёмы с выталкивателями или таймерами;
• с УЗО для участков с высокой степенью опасности.
• Кроме этого, розетки для плит могут быть одинарные или двойные.

Важно: согласно рекомендациям специалистов применение двойных эффективнее – они обладают большей мощностью, чем необходимо оборудованию, кроме этого, такую розетку можно дополнительно использовать для ещё одной единицы техники на кухне.

Эксплуатационные сроки

Эксплуатационный период силовой розетки для плиты 32А с применением мощности в 220В исчисляется численностью моментов включений / выключений. Изделия высокого качества могут обеспечить таких циклов до 100 штук.

Период применения розетки под кухонную электрическую плиту определяется вариантом зажимов в пружинном механизме с контактными лапками – быстрозажимные или двойные, каждый вариант по-своему хорош, но первый устанавливается моментально.

Факторы выбора розетки

При выборе розетки 220В для электроплиты 40А необходимо учитывать, что к ней подойдёт вилочный диаметр в 4 мм, являющийся стандартом на территории РФ и прочих стран бывшего СНГ, в то время как плита из Европы будет иметь несколько иной параметр вилочного диаметра, который соответствует 4,8 мм и является евростандартом. Также важно учитывать отдалённость контактов друг от друга, что может иметь отличие.

Установка розетки для электроплиты

Приняв решение выполнить оборудование самостоятельно без вызова мастера, необходимо изучить подробные рекомендации, как установить розетку своими силами для электроплиты. После учёта всех рекомендаций по выбору комплекта розетки для подключения электроплиты доступно начать самостоятельный монтаж. При этом важно учитывать, что схемы мероприятий по подключению набора для электроплит 32А и 40А в сеть 220В и 380В имеют определённые различия.

Демонтаж старой розетки для электроплиты

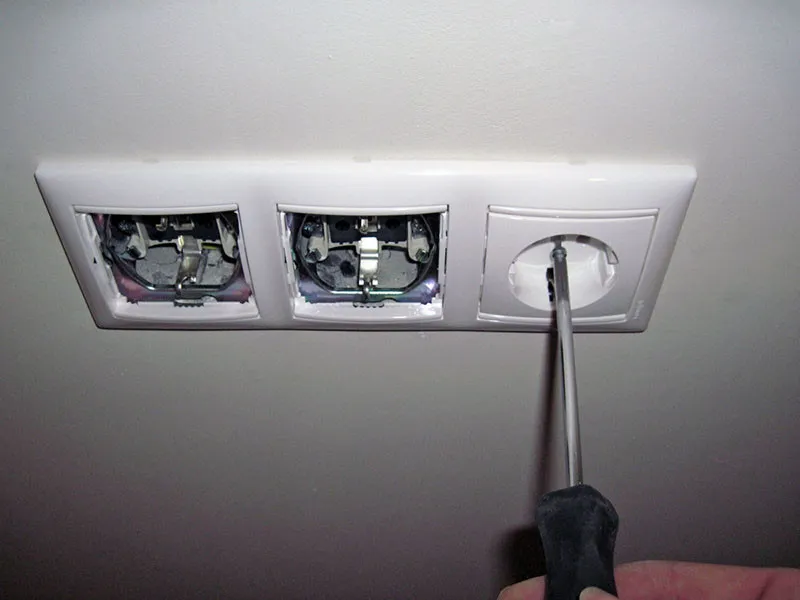

Решив своими руками установить розетку для электроплиты и собрав всё требуемое, можно приступать к действию. Для этого после обесточивания дома следует демонтировать советскую розетку:

• открутить болт в центре розетки;
• извлечь корпус;
• задействовать винты, крепящие её к панели;
• убрать винты, которые фиксируют провода на клеммниках;
• извлечь крепёжные замки, отняв провода от трубы;
• изолировать провода и убрать панель ДСП, к которой она была прикреплена.

Подготовка к установке новой силовой розетки

В процессе подготовки к подключению силовой розетки для электроплиты главное – учесть все нормы безопасности, так как её установка предполагает подключение к электросети, а значит, любая оплошность может привести к непоправимым последствиям.

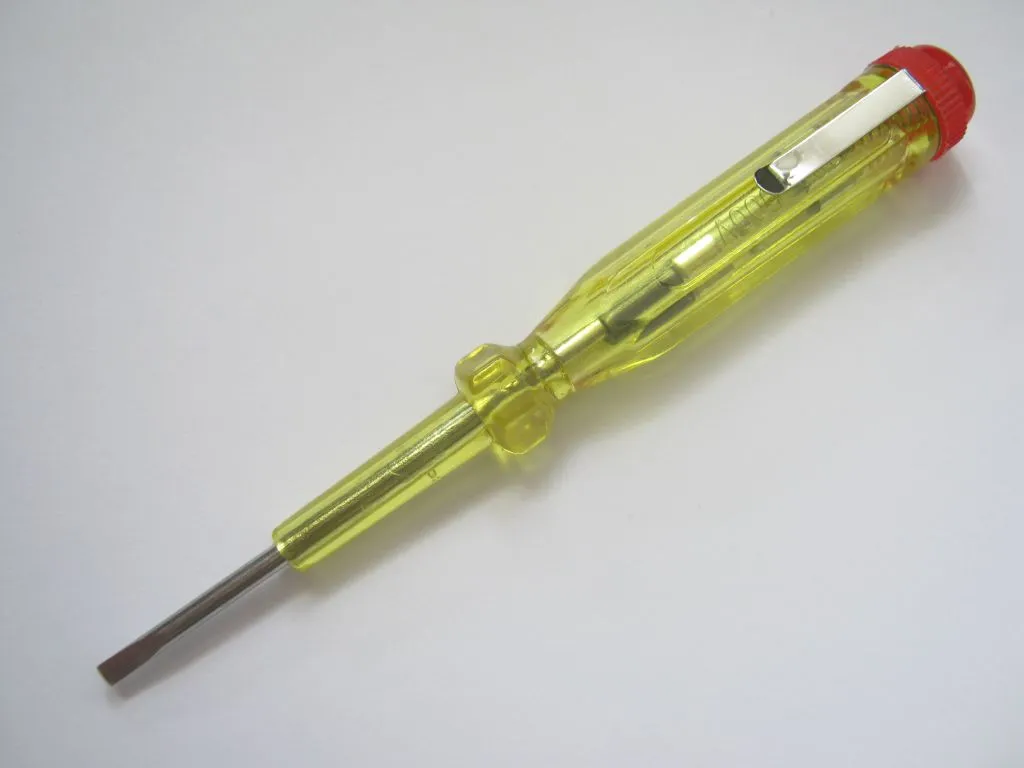

Не менее важно сделать контрольные мероприятия относительно отключения электричества. Для этого используется индикатор напряжения – посредством данного прибора важно проконтролировать отсутствие тока во всех проводах.

Далее следует подготовить розетку и вилку электроплиты – открутить клеммные винты, подготовить провода необходимого типа с последующей их зачисткой, выбрать тип кабеля.

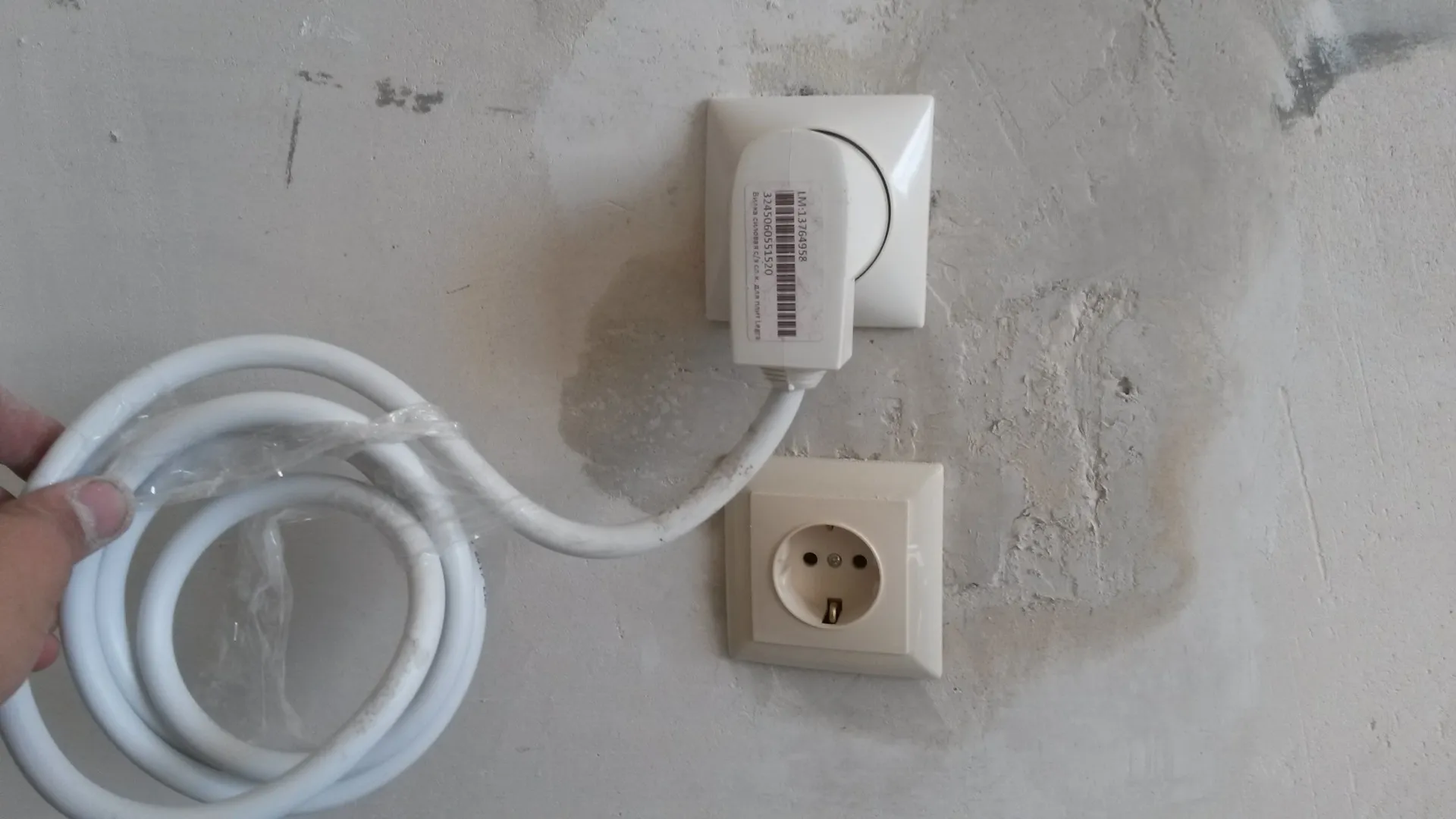

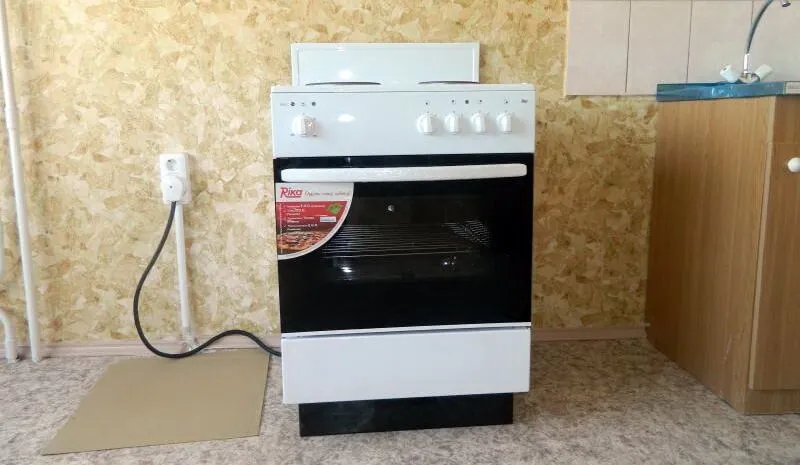

Выбираем место для силовой точки

После того как кабель выбран, необходимо определиться с местом для установки на кухне. Если кухня только на этапе обустройства, тогда изначально следует набросать её эскиз и определить, где будет стоять техника, чтобы подключить силовую розетку для плиты в нужном месте.

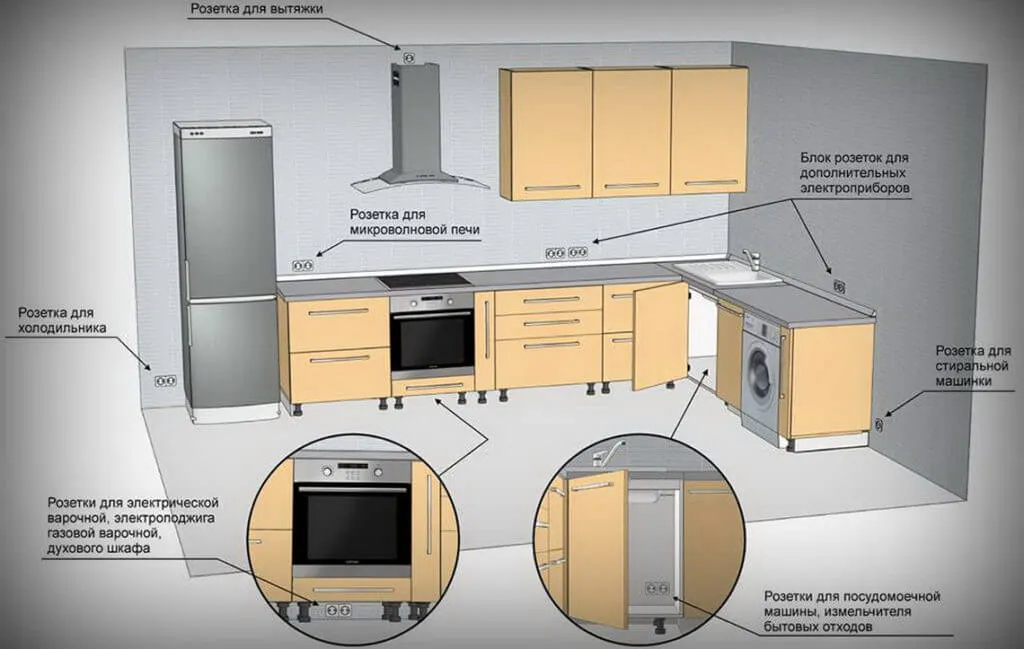

При этом следует планировать под каждую единицу кухонной техники отдельное подключение, плюс по два входа с каждой стороны рабочей поверхности.

Важно учитывать и уровень размещения оборудования – если техника будет включена постоянно, тогда можно разместить розетку внизу над плинтусом посредством скрытого варианта установки розетки. Но в случае постоянного отключения такое размещение будет неудобно, тогда лучше её разместить на уровне опущенной руки.

Способы подключения силовой вилки

Инструкция, как подключить пошагово электроплиту к однофазной розетке 220В и трёхфазной 380В заключена в следующих пунктах:

1. Изначально следует убрать крышку с задней панели техники и освободить доступ к клеммам.
2. Подсоединение происходит одноцветных контактов при наличии цветовой маркировки.
3. Установка в пространстве между клеммами перемычек, иногда заменяющихся проводными петлями необходимого до 6 мм диаметра, если используется фаза с мощностью 220В в электроплите и вилкой, оснащённой тремя выводами.
4. Установка на находящуюся сверху клемму переходника провода заземления, если вилка обустроена соответствующим контактом.
5. При необходимости переноса розетки для электроплиты на новое место следует учитывать схему разводки проводов. В данном случае может понадобиться применение дополнительного отвода с установкой подрозетника и применением инструкции, как сделать новую розетку для электроплиты.

Если используется трёхфазное силовое подключение, тогда схема подключения немного другая, так как и плита, и вилка имеют 5 выводов:

• при использовании напряжения 380В необходимо провода от вилки подсоединить к контактам на задней стенке печи L1, L2 и L3;
• перемычки в данном случае не нужны, при наличии необходимо выполнить их демонтаж;
• присоединение проходит согласно классическому варианту.

Специфика и последовательность подключения

После подключения вилки можно совершить монтаж розетки для кухонной электроплиты:

• если фаза одна, тогда применяется фазный – левый провод, нулевой рабочий – правый и заземляющий провод – нижний;
• трёхфазная подключается так – к трём контактам в одной линии подключают фазные выводы, к верхней клемме – нулевой, к нижней – защитный заземляющий.

При этом важно учитывать следующие рекомендации:

• оборудование лучше использовать накладное;
• кабель лучше применять медный многожильный;
• подключение следует выполнять согласно инструкции с соблюдением мер безопасности;
• кабель необходимо направлять на защитный автомат электрощита 40А.

Если оборудование скрытое, тогда следует соблюдать такие нормы:

• размещать его на уровне 10–12 см от пола;
• 60 см от техники;
• пробить штробы и выемку;
• зафиксировать гофру и установить подрозетник;
• закончить чистовую работу и установить устройство в соответствующее место.

Важно: следует соблюдать горизонтальность и общий уровень стены.

Варианты подключения силовой вилки

Приобретая электрическую плиту, покупатели получают бонус от большинства производителей – вилку с подходящей ей розеткой. Эти элементы предстоит лишь подключить к плите и питающему кабелю соответственно.

Существуют различные схемы по подключению. Они зависят от питающей сети, заходящей в частный или многоквартирный дом. Различают такое подключение:

• однофазное;
• двухфазное;
• трехфазное.

Часто производители с обратной стороны плиты наносят все три схемы подключения. Домашнему мастеру останется лишь снять защитную крышку и, руководствуясь приложенной схемой, подсоединить все провода плиты к вилке.

Иногда такая схема прилагается в инструкции, идущей в комплекте с электроплитой. Нужно внимательно ее изучить и действовать в соответствии с нужной схемой.

С трехфазной схемой подключения можно разобраться своими силами. Для этого предстоит внимательно изучить саму схему и не перепутать провода

Прежде чем начать прокладывание питающей линии отдельно для плиты, уже пришлось выяснить, какая сеть питает дом. Исходя из этого был подобран 5-ти или 3-жильный провод оптимального диаметра. Зная этот нюанс, из предложенных схем подключения предстоит выбрать свою и действовать.

В новостройки часто заходит трехфазная сеть. При подключении плиты на кухне такой квартиры следует руководствоваться схемой трехфазного подключения.

Его суть заключается в присоединении контактов плиты к пятижильному проводу вилки:

• на клеммы L1, L2, L3 подсоединяются фазы A, B, C. В этом случае фазные перемычки из медного провода не используются;
• между нулевыми клеммами N1, N2 ставится медная перемычка и к ней подсоединяется провод нуля;
• заземляющий желто-зеленый провод присоединяется на клемму РЕ.

Иногда встречается вариант двухфазной сети в доме/на даче, построенной где-то в самом начале прошедшего столетия. Чтобы в такой ситуации правильно подключить мощную кухонную технику/плиту, нужно, в зависимости от имеющихся фаз, между двумя клеммами бытовой техники поставить хорошую перемычку из меди.

Например, между L1 и L2. Затем фазу А подключить на эту клемму, а оставшуюся фазу С прикрепить на зажим L3.

Между клеммами нуля N1, N2 ставится такая же качественная перемычка и подсоединяется нулевой провод. А повод земли прикрепляется к клемме РЕ.

Двухфазная электрическая сеть, питающая дом, предполагает использование двухфазной схемы подключения мощных электроприборов

В дома старой постройки чаще всего заходит однофазная электрическая сеть. Вот в таком случае используется схема однофазного подключения. Здесь ноль и земля подсоединяется аналогично двум предыдущим схемам, а между тремя клеммами плиты ставятся перемычки из меди. А потом подключается фазный провод.

Медные перемычки часто идут в комплекте с плитой. Но, если их вдруг не обнаружилось, можно использовать медный провод 6 мм2, отсоединив от него куски нужного размера. Места присоединения к клеммам нужно аккуратно обжать, чтобы обеспечить надежный контакт с зажимами.

Однофазная сеть встречается чаще всего. При таком подключении важно правильно поставить медные перемычки между фазными клеммами

Подробная фотоинструкция по подключению по однофазной схеме

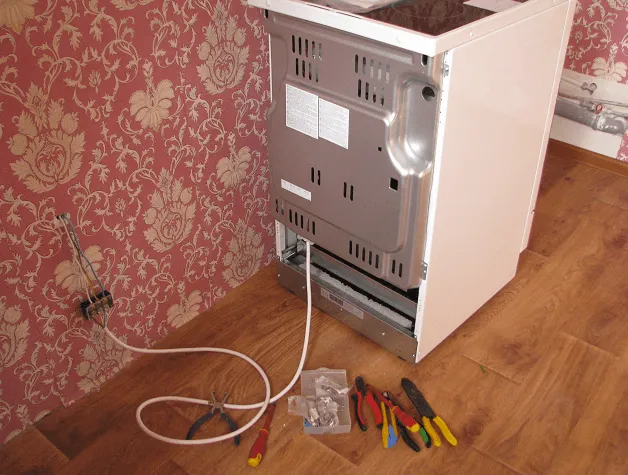

Начать следует с подготовки инструментов и материала.Следующий этап – подключение трехжильного провода к электроплите. Важно правильно выбрать схему, определить клеммы и не перепутать провода.После подключения кабеля к плите следует проверить провода в распределительной коробке и установить новую розетку.

Завершающий и обязательный этап – тестирование. Необходимо проверить работу розетки, а заодно и плиты.

На этом установка силовой розетки и подключение электроплиты считаются законченными. Если в процессе эксплуатации розетка вышла из строя ее можно попытаться починить, главное – соблюдать технику безопасности во время работ.

Источники

• https://kitchen-smart.ru/prigotovlenie-edy/elektricheskaya-plita/rozetka.html
• https://sovet-ingenera.com/elektrika/rozetk-vykl/silovaya-rozetka-dlya-elektroplity.html
• https://remontkit.ru/ehlektrika/ustanovka-rozetki-dlja-ehlektroplity.html
• https://stroychik.ru/elektrika/podklyuchenie-elektroplity
• https://otlichnyjremont.ru/elektrika/ustanavlivaem-rozetku-dlya-elektroplity-za-1-chas-samostoyatelno.html
• https://ikuhnya.com/plita/rozetka-dlya-plity/
• https://YaElectrik.ru/elektroprovodka/rozetka-dlya-elektroplity

Как правильно подключить провода к вилке?

Для правильного подключения проводов к вилке, необходимо соблюдать следующие шаги:

1. Откройте вилку и убедитесь, что провода правильно расположены. Обычно вилка имеет три отверстия: одно для фазного провода, одно для нулевого провода и одно для заземляющего провода.

2. Очистите концы проводов, чтобы они были готовы для подключения. Если провода с изоляцией, снимите ее на примерно 1-2 см от конца провода.

3. Согните каждый провод под прямым углом, чтобы он легко вставлялся в отверстия вилки.

4. Вставьте фазный провод (обычно он имеет красный цвет) в отверстие вилки, которое помечено буквой «L» или «+». Вставьте нулевой провод (обычно он имеет синий цвет) в отверстие вилки, помеченное буквой «N» или «-«. Заземляющий провод (обычно он имеет зеленый или желтый цвет) вставьте в отверстие вилки, помеченное символом заземления.

5. Убедитесь, что провода надежно закреплены в отверстиях вилки и не провисают.

6. Проверьте подключение, убедившись, что все провода правильно подключены.

Важно: Перед подключением вилки необходимо убедиться в том, что напряжение в сети соответствует указанным на вилке техническим характеристикам и вилка выбрана соответствующая для данного устройства. Если у вас нет достаточного опыта, лучше доверить подключение квалифицированному электрику.
