Обозначения систем вентиляции на плане этажа: практическое руководство

Изучение условных обозначений систем вентиляции на плане этажа — важный аспект проектирования зданий. В статье рассмотрены основные обозначения, используемые для систем вентиляции на планах этажей, что позволит разобраться в них даже начинающему специалисту. Узнайте, как правильно обозначить вентиляцию на плане этажа и какие условные знаки и символы обычно используются для этого.

ГОСТ 21.205–93 определяет, каким образом на строительные чертежи должны наноситься системы вентиляции, отопления и кондиционирования.

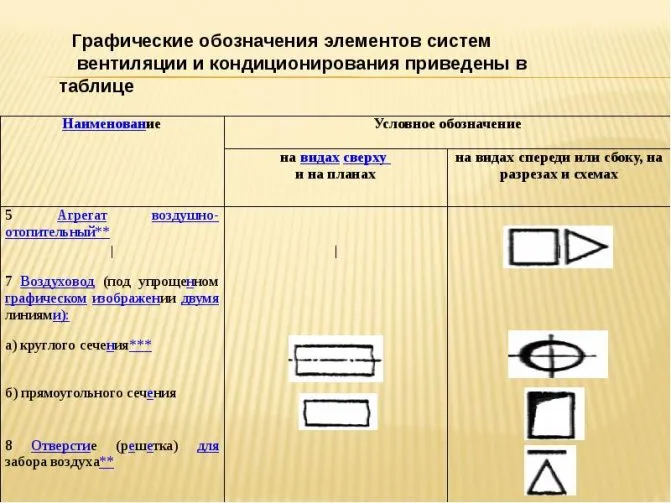

Условное обозначение	Наименование
на видах сверхуи на планах	на видах спереди или сбоку, на разрезах и схемах
Труба отопительная гладкая, регистр из гладких труб*
Труба отопительная ребристая, регистр из ребристых труб, конвектор отопительный*

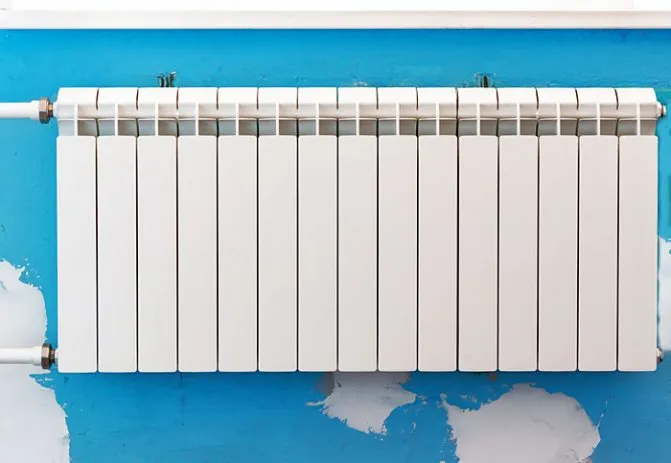

Радиатор отопительный
Прибор отопительный потолочный для лучистого отопления
Агрегат воздушно-отопительный**
	Воздуховод
Воздуховод круглого сечения***
Воздуховод прямоугольного сечения
Отверстие (решетка) для забора воздуха**
Отверстие (решетка) для выпуска воздуха**
Воздухораспределитель**
Местная вытяжка** (отсос, укрытие)
Дефлектор**
Зонт**
Заслонка (клапан) вентиляционная**
Шибер**
Клапан обратный вентиляционный**
Клапан огнезадерживающий вентиляционный**
Лючок для замеров параметров воздуха и/или чистки воздуховодов**
Узел прохода вентиляционной шахты**
Камера вентиляционная приточная (кондиционер)**
Глушитель шума**
Грязевик
Канал подпольный

Примечание:

* На чертежах указывают графически действительное количество труб.

** Применяется только на схемах.

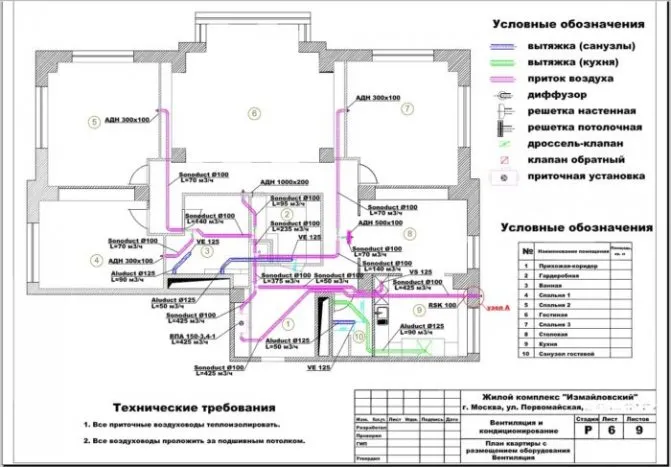

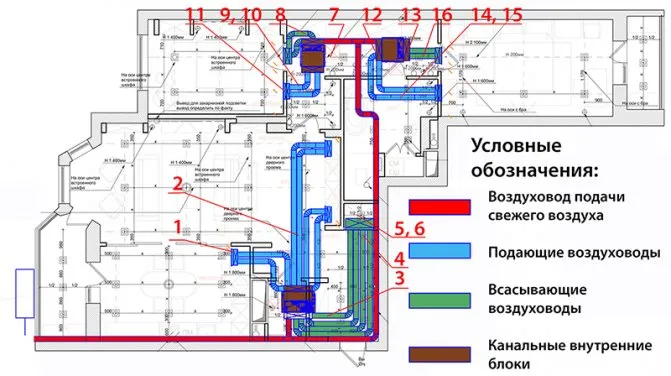

Обозначения систем вентиляции на плане этажа — важный элемент проектирования и планирования зданий. Вентиляция на плане часто обозначается специальными символами и символьными обозначениями, которые помогают инженерам и строителям понять, как будет организована система вентиляции в конкретном помещении. Эти обозначения играют ключевую роль в создании эффективной и функциональной системы вентиляции, что является важным аспектом комфорта и безопасности внутри здания.

*** Допускается осевую линию не указывать.

Введение

Условные графические обозначения применяются на всех стадиях проектирования систем отопления, вентиляции, кондиционирования воздуха и теплохолодоснабжения, а также при монтаже, наладке и эксплуатации указанных систем, т.к. они позволяют передать в графическом виде общую информацию, необходимую при работе с проектом, и облегчить процесс проектирования, изучения и анализа проектов.
Действующая система условного графического обозначения, установленная в ГОСТ 21.206-93 и ГОСТ 21.205-93, не отражает всего многообразия новых элементов и оборудования, широко применяемого в настоящее время. В результате проектные организации и фирмы-производители вынуждены использовать для своих проектов и каталогов индивидуальные условные обозначения, что значительно затрудняет и работу проектировщиков, и использование отечественной и зарубежной климатической техники.

Графические обозначения в стандарте ANSI/ASHRAE Standard 134-2005 в основном относятся к трубопроводам и воздуховодам. Они предназначены для чертежей планов и разрезов и не могут быть использованы для чертежей принципиальных и аксонометрических схем, распространенных в отечественной практике проектирования.

В настоящем стандарте предложены условные графические обозначения, используемые в реальных проектах, учитывающие номенклатуру наиболее часто применяемых элементов и оборудования, которые не искажают и не дублируют условные графические обозначения, установленные в ГОСТ 21.206-93 и ГОСТ 21.205-93.

Стандарт разработан для апробации на практике предложенных условных графических обозначений. Все предложения и замечания просьба направлять в Комитет НП «АВОК» по стандартизации.

Стандарт предназначен для специалистов по проектированию, монтажу, наладке и эксплуатации систем отопления, вентиляции, кондиционирования воздуха и теплохолодоснабжения, а также студентов высших учебных заведений.

СТАНДАРТ АВОК

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ В ПРОЕКТАХ ОТОПЛЕНИЯ, ВЕНТИЛЯЦИИ, КОНДИЦИОНИРОВАНИЯ ВОЗДУХА И ТЕПЛОХОЛОДОСНАБЖЕНИЯ

GRAPHIC SYMBOLS FOR HEATING, VENTILATING, AIR-CONDITIONING, HEAT AND COOL SUPPLY

Дата введения — 2006-01-04

Вытяжная и приточная вентиляция

Слово «вентиляция» происходит от латинского «ventilatio», которое в переводе на русский язык означает «проветривание». Означает же оно удаление из помещений «отработанного» воздуха и замена его воздухом наружным. Если это необходимо, то современные вентиляционные системы производят также:

• Фильтрацию и кондиционирование воздуха
• Охлаждение или подогрев воздуха
• Ионизацию воздуха
• Увлажнение или осушение воздуха

Вентиляция служит для обеспечения благоприятных для самочувствия и здоровья человека санитарно-гигиенических условий воздушной среды, а именно, таких ее параметров, как:

• Температура
• Чистота
• Относительная влажность
• Скорость движения

Под приточной и вытяжной вентиляцией чаще всего подразумевают системы, устройства, оборудования и приборы, необходимые для обеспечения притока или удаления воздуха из помещения.

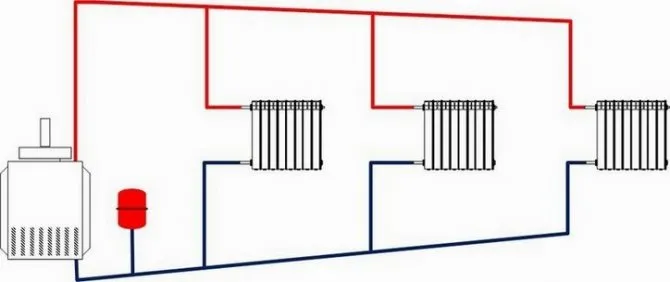

Схема двухтрубного радиаторного отопления помещений одноэтажного дома или квартиры

<DIV><IMG style=»POSITION: absolute; LEFT: -9999px» alt=»» src=»https://mc.yandex.ru/watch/8100424″></DIV>

Класс системы отопления – Эконом Плюс Ручное регулирование температуры в помещениях. Лучевая двухтрубная разводка. Две и более веток отопления. Нижнее подключение радиаторов

Преимущества системы отопления:

Простота монтажа и настройки. Эстетичный вид помещений в связи с отсутствием видимых трубопроводов. Система гидравлически устойчива.

Недостатки системы отопления:

Только ручное регулирование температуры в помещениях. Насос не защищен от перегрузки. Расход труб выше, чем при горизонтальной и вертикальной разводке. Необходимость укладки трубопроводов в стяжке и гофрокожухе или утеплителе.

Условия эксплуатации системы отопления:

Давление в системе отопления — до 2,5 бар Температура системы отопления — до 90°С. Дельта температур (разница между температурой подачи и обратки) 20°С. Площадь отапливаемого помещения — до 250м2. Мощность системы отопления — до 30 кВт.

Длина подающего трубопровода от коллектора до последнего радиатора — не более 30м.

Спецификация основных материалов и оборудования:

1А.Труба металлопластиковая d=16×2 (метраж в зависимости от технической необходимости. При условии использования труб из других материалов — полипропилен d=20мм, медь d=15мм) -не более 60м на радиатор. 1Б.Труба металлопластиковая d=26×3-(метраж в зависимости от технической необходимости. При условии использования труб из других материалов — полипропилен d=32мм, медь d=22мм) -по месту. 2.Кран шаровой 1″-1. 3.Вентиль прямоточный 1″-1. 4.Бак мембранный для отопления, 24 литра-1. 5.Насос циркуляционный с комплектом гаек- Wilo Star RS 25/6 (или другого производителя с напором в 6м)-1. 6.Клапан обратный 1″-1. 7.Группа безопасности до 50квт 1″-1. 8.Коллектор с отсечными кранами (гребенка) 1″xl/2″- по количеству выходов (веток отопления). 9.Коллектор с регулировочными вентилями (гребенка) l»xl/2″-по количеству выходов (веток отопления). 10.Кран дренажный 1/2″-2. 11.Воздухоотводчик автоматический 1/2″-1. 12.Тройник коллекторный 1′х 1/2″х З/8″-2. 13.Шкаф распределительный-1. 14.Соединитель для трубы 16×2,0 (или другого диаметра — в зависимости от используемых труб)-по количеству выходов. 15.Клапан отсекающий для монтажа воздухоотводчика 1/2″-1. 16.Переходник 1/2″(ВР)хЗ/8″ (HP)-2. 17.Пара кронштейнов для коллекторов-комплект. 18.Кожух гофрированный ПНД 16(25)-по месту. 19.Воздухоотводчик ручной 1/2″- по месту (в зависимости от количества радиаторов). 20. Радиаторы отопления — в зависимости от потребностей помещения. 21.Узел нижнего подключения радиатора -по месту (в зависимости от количества радиаторов). 22.Соединительная труба-по месту. 23.Пробка радиаторная 1″-по месту (в зависимости от количества радиаторов). 24.Воздухоотводчик ручной 1/2″-по месту (в зависимости от количества радиаторов). 25.Футорка радиаторная 1″ х 1/2″-(в зависимости от количества радиаторов). 26.Соединитель 16 (2,0) (или другого диаметра — в зависимости от используемых труб)-по месту.

Схема радиаторного отопления двухэтажного дома

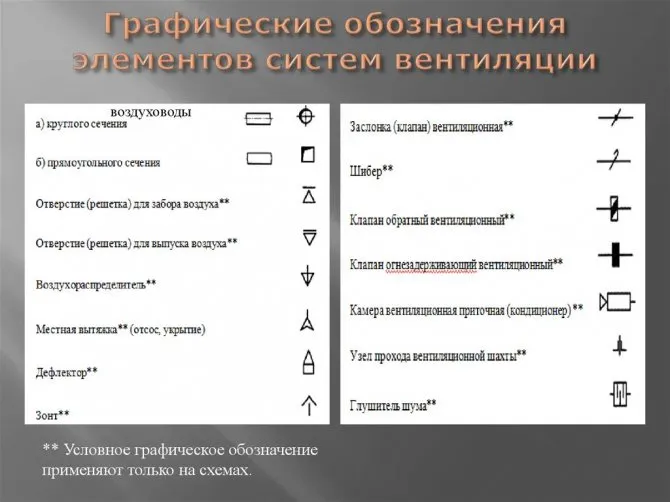

Условные обозначения систем вентиляции

Таблица 1.1 — Воздуховоды

Обозначение	Код обозначения
На планах и разрезах	На схемах
Воздуховод, общее обозначение	1.1.01
Воздуховод круглого сечения	1.1.02
Воздуховод прямоугольного сечения (*вторая цифра — высота канала)	1.1.03
Вентиляционный канал (*вторая цифра — высота канала)	1.1.04
Воздуховод круглого сечения, идущий в видимую сторону	1.1.05
Воздуховод круглого сечения, идущий в невидимую сторону	1.1.06
Воздуховод прямоугольный, идущий в видимую сторону	1.1.07
Воздуховод прямоугольный, идущий в невидимую сторону	1.1.08
Воздуховод гибкий	1.1.09
Воздуховод теплоизолированный	1.1.10
Воздуховод с огнезащитным покрытием ЕI150 — предел огнестойкости	1.1.11
Акустическое покрытие снаружи или внутри воздуховода	1.1.12

Таблица 1.2 — Воздуховоды в шахте

Обозначение	Наименование	Код обозначения
Приточный, идущий в видимую сторону	1.2.01
Приточный, идущий в невидимую сторону	1.2.02
Вытяжной, идущий в видимую сторону	1.2.03
Вытяжной, идущий в невидимую сторону	1.2.04
Рециркуляционный, идущий в видимую сторону	1.2.05
Рециркуляционный, идущий в невидимую сторону	1.2.06
Воздуховод из строительных конструкций (*вторая цифра — высота канала)	1.2.07
Примечание — Обозначения рекомендуются для изображения воздуховодов в сечениях вентиляционных шахт.

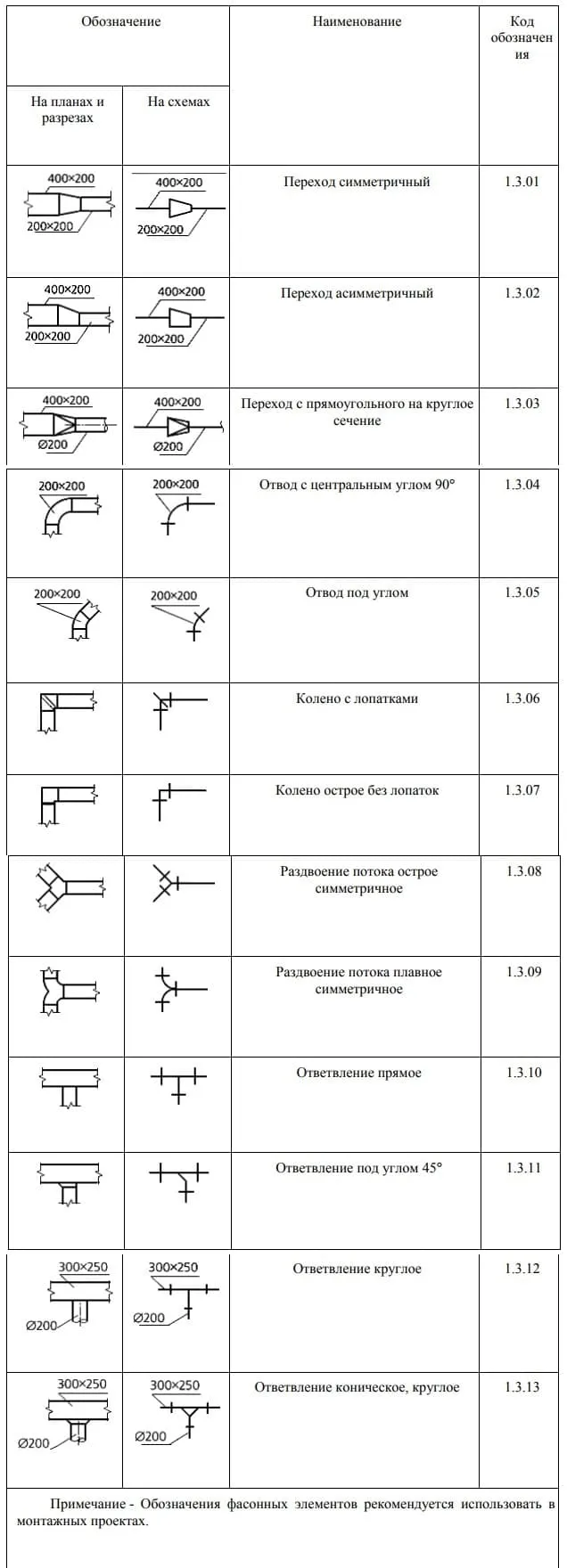

Таблица 1.3 — Прямоугольные фитинги

Обозначение	Код обозначения
На планах и разрезах	На схемах
1.3.01
Переход асимметричный	1.3.02
Переход с прямоугольного на круглое сечение	1.3.03
Отвод с центральным углом 90º	1.3.04
Отвод под углом	1.3.05
Колено с лопатками	1.4.06
Колено острое без лопаток	1.3.07
Раздвоение потока острое симметричное	1.3.08
Раздвоение потока плавное симметричное	1.3.09
Ответвление прямое	1.3.10
Ответвление под углом 45°	1.3.11
Ответвление круглое	1.3.12
Ответвление коническое, круглое	1.3.13
Примечание — Обозначения фасонных элементов рекомендуется использовать в монтажных проектах.

Таблица 1.4 — Круглые фитинги

Обозначение	Код обозначения
На планах и разрезах	На схемах
Переход на воздуховодах круглого сечения	1.4.01
Отвод по радиусу с углом 90°	1.4.02
Отвод секционный с углом 90°	1.4.03
Отвод по радиусу	1.4.04
Отвод секционный с углом 135º	1.4.05
Колено острое с лопатками	1.4.06
Колено острое без лопаток	1.4.07
Тройник	1.4.08
Тройник с коническим ответвлением	1.4.09
Тройник штанообразный	1.4.10
Крестовина	1.4.11
Тройник прямой, аспирация	1.4.12
Крестовина, аспирация	1.4.13
Тройник штанообразный, аспирация	1.4.14
Примечание — Обозначения фасонных элементов рекомендуется использовать в монтажных проектах.

Таблица 1.5 — Вытяжные и приточные устройства

Обозначение	Код обозначения
На планах и разрезах
Отверстие (решетка) для выпуска воздуха	1.5.01
Отверстие (решетка) для забора воздуха	1.5.02
Воздухораспределитель приточный четырехсторонний	1.5.03
Воздухораспределитель приточный трехсторонний	1.5.04
Воздухораспределитель приточный двухсторонний	1.5.05
Воздухораспределитель приточный односторонний	1.5.06
Воздухораспределитель приточный круглый	1.5.07
Воздухораспределитель вытяжной четырехсторонний	1.5.08
Воздухораспределитель вытяжной трехсторонний	1.5.09
Воздухораспределитель вытяжной двухсторонний	1.5.10
Воздухораспределитель вытяжной односторонний	1.5.11
Воздухораспределитель вытяжной круглый	1.5.12
Воздухораспределитель горизонтальный односторонний	1.5.13
Воздухораспределитель многосторонний	1.5.14
Воздухораспределитель с наклонными струями	1.5.15
Сопло воздухораспределительное	1.5.16
Воздухораспределитель многодиффузорный	1.5.17
Воздухораспределитель вертикальный перфорированный	1.5.18
Воздухораспределитель потолочный перфорированный	1.5.19
Решетка настенная	1.5.20
Решетка переточная в стене	1.5.21
Решетка линейная приточная	1.5.22
Решетка линейная вытяжная	1.5.23
Решетка жалюзийная наружная (воздухозаборная или вытяжная)	1.5.24
Решетка инерционная	1.5.25
Местный отсос	1.5.26 Читайте также:  Виды труб, классификация и основные характеристики трубопроводов

Обозначение	Код обозначения
На планах и разрезах	На схемах
Дефлектор	1.6.01
Зонт	1.6.02
Заслонка (дроссель-клапан) вентиляционная	1.6.03
Шибер	1.6.04
Клапан обратный	1.6.05
Клапан дымоудаления	1.6.06
Клапан огнезадерживающий	1.6.07
Дверь для обслуживания	1.6.08
Люк для чистки воздуховодов	1.6.09
Лючок для замера параметров воздуха	1.6.10
Узел прохода вентиляционной шахты	1.6.11
Вставка гибкая	1.6.12
Шумоглушитель	1.6.13

Особенности чертежей

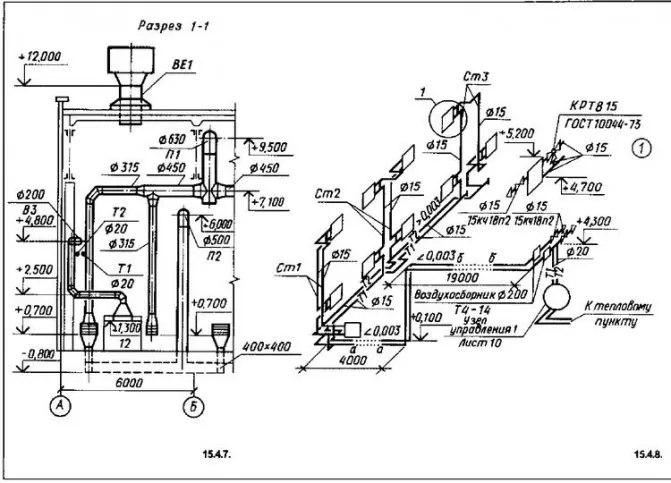

При оформлении аксонометрической схемы обратите внимание на такие моменты:

1. Сантехнические и другие приборы, подсоединяемые к стоякам и распределительной сети, отражают лишь тогда, когда в приложенной документации необходимых схем нет.
2. Нулевая отметка (уровень первого этажа) показывают на стояках, проводя тонкую горизонтальную линию. В случае детализации проекта каждый из узлов чертежа рассматривают отдельно, отражая его в увеличенном масштабе.
3. При необходимости на эскизы схем и чертежей водопроводных сетей и канализации вносят условные обозначения запорно-регулирующей арматуры, поливочных кранов и других элементов систем.

Чертежи отопления и их условные обозначения

• 28 Фев/
• admin /
• popecham

Чтобы любой чертеж «заговорил» на языке понятном и инженеру, и рабочему, на них наносят определенные обозначения. Для того чтобы исключить разночтения, на эти обозначения введены стандарты. Для инженера-строителя они известны.

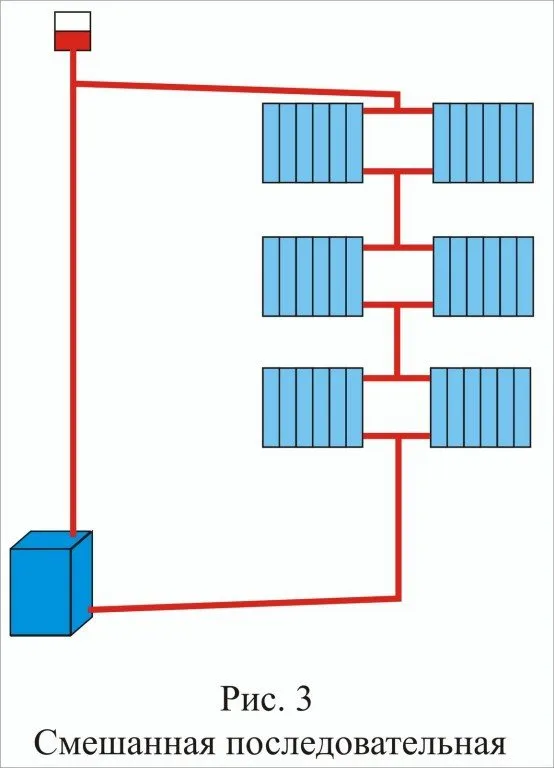

Самотечная схема отопления.

Аксонометрия отопления: на что обратить внимание?

Аксонометрия отопления.

Выполнение проекта обогрева жилого дома, административной постройки или промышленного объекта предусматривает черчение аксонометрической схемы системы отопления. Перед тем как отобразить систему на бумаге или в компьютерной программе, необходимо провести расчеты. Сама же схема составляется на основе следующих данных:

• значение потребности в теплоте для каждой комнаты здания;
• тип отопительных приборов, их количество для каждого помещения;
• основные решения по поводу всей инженерной сети, среди которых применение в системе стояков, расчет гидравлических веток и контуров, порядок подключения отопительных приборов;
• характеристика участков трубопровода, а именно: диаметр, длина каждого фрагмента трубы, запорная арматура, термические контроллеры, регуляторы гидравлические (в ситуациях, когда контроллеры давления не предустановлены в котлоагрегат).

После выполнения соответствующих вычислений полученные значения переносятся на чертеж. Аксонометрическая схема системы отопления содержит характеристики оборудования ( , ), длину и , а также расход, тепловые свойства отопительных приборов ( , ). Во время черчения аксонометрии необходимо определить основное кольцо движения теплоносителя. Это путь к самому дальнему элементу от котла и назад.

Отопительная система

Строительство является очень важной отраслью народного хозяйства нашей страны. Именно организации, занятые в ней, сооружают производственные, общественные и жилые здания, проводят их реконструкцию, возводят самые различные инфраструктурные объекты.

Следует заметить, что немалую долю в общем объеме сооружения жилых, общественных и промышленных зданий составляют санитарно-технические работы. Системы холодного и горячего водоснабжения, канализации, центрального отопления, водостоков, газоснабжения, вентиляции, а во многих случаях и кондиционирования воздуха обустраиваются в зданиях самого различного назначения.

Система центрального отопления организуются таким образом, чтобы гарантированно обеспечить поддержание требуемых величин температуры воздуха во всех помещениях здания. Сейчас абсолютно все строения жилого, социально-культурного и большинство сооружений производственного назначения оборудуются системами центрального отопления. Их основное назначение состоит в том, чтобы транслировать теплоту, которая вырабатывается генератором того или иного типа, в обогреваемые помещения.

По сути дела, отопительная система представляет собой ни, что иное, как совокупность элементов и устройств предназначенных для прогрева воздуха в помещении до определенной температуры, а также ее поддержания на установленном уровне на протяжении требуемого времени.

Каждая отопительная система состоит из таких основных частей, как:

• Генератор тепла
• Теплопровод
• Отопительные приборы

Трансляция тепловой энергии от теплового генератора до отопительных приборов производится с помощью среды, называемой теплоносителем. В его качестве может служить жидкость, воздух или пар, и именно поэтому все отопительные системы принято подразделять на жидкостные, воздушные и паровые. Если необходимо обеспечить отопление современного индивидуального жилого дома, то чаще всего выбор останавливают на системе жидкостного отопления. В них теплоносителем является вода или же антифризы (то есть незамерзающие жидкости).

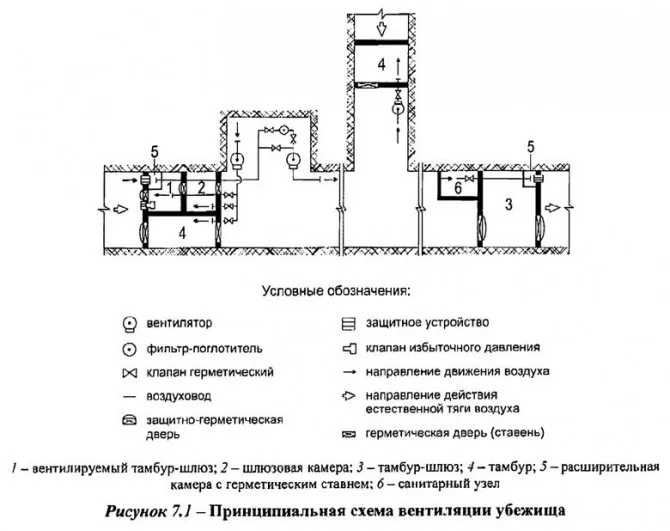

Проектирование вентиляции

Составить чертёж, согласно которому будут производиться дальнейшие работы можно самостоятельно. Изменения необходимо будет зарегистрировать в общем плане дома. Но есть возможность приобрести готовый чертёж, у организаций, специализирующихся на установке вентиляции, а также доверить полностью дело профессионалам.

Установка комплекса приточно-вытяжных устройств в помещении требует понимания схем и условных обозначений на чертежах. Непонимание и неправильный монтаж может привести к неверной работе всего комплекса. Для того, чтобы избежать возникновения ошибок стоит понимать условные обозначения вентиляции, на чертежах и схемах, предоставленных специалистами.

• решётки инерционная и наружная;
• фильтры;
• канальные вентиляторы;
• воздуховоды;
• нагреватели и регуляторы нагрева;
• шумоглушитель;
• датчик температуры в помещении.

Фитинги

К фитингам относятся все колена, тройники, муфты, крестовины и другие соединительные элементы. Как и воздуховоды они бывают круглой формы и прямоугольной.

Трубопроводы

К трубопроводам систем вентиляции относятся теплопроводы и холодопроводы, подводящиеся к приточным установкам, прецизионным кондиционерам или другим элементам системы вентиляции. Мы выбрали условные обозначения трубопроводов на чертежах для систем вентиляции и кондиционирования. Если вам нужно обозначить трубопроводы отопительные, ищите их все в том же ГОСТе.

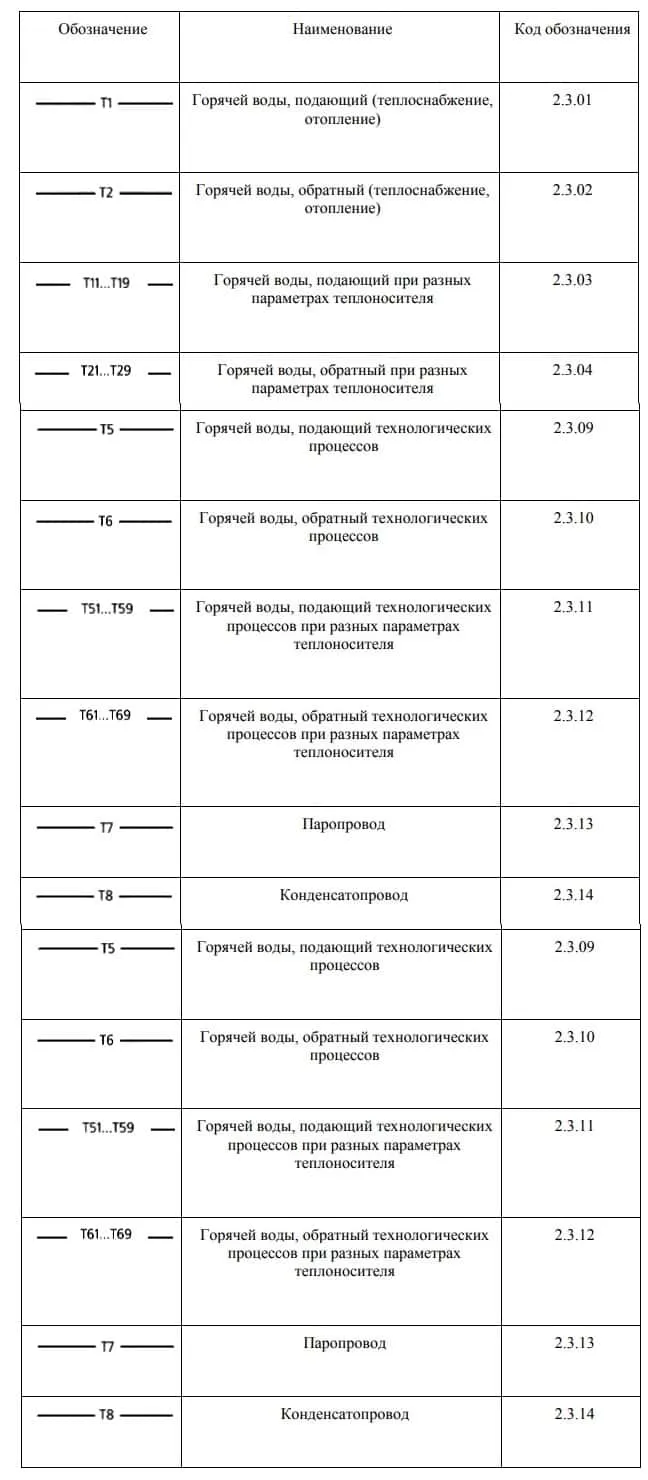

Теплопроводы на чертежах

Элементы систем вентиляции

К этой категории можно отнести любой клапан, лючек или что-то еще.

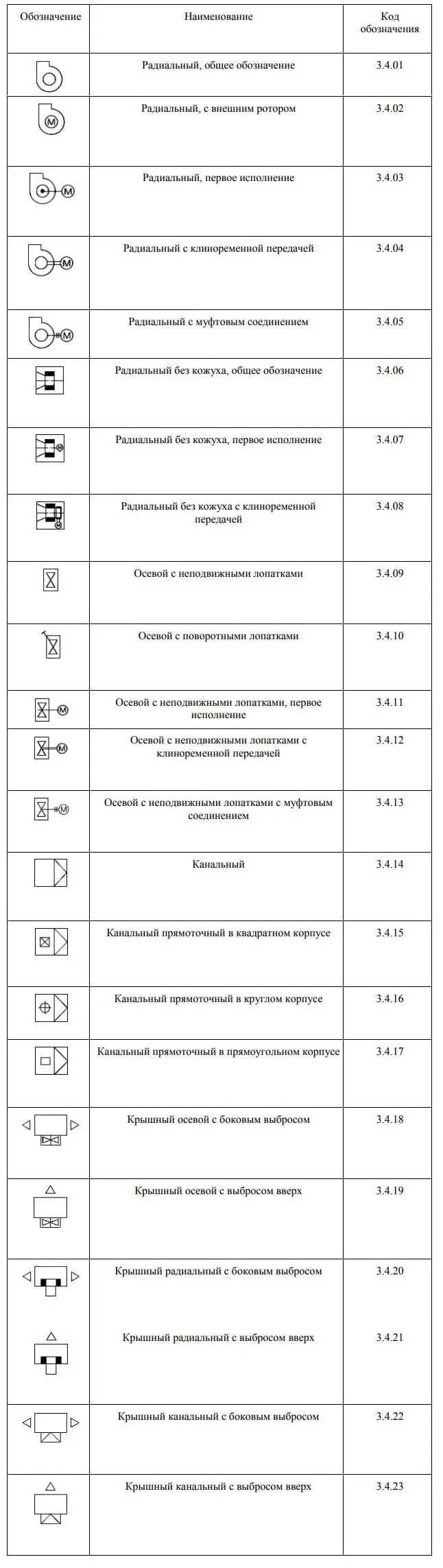

Вентиляторы

Вентиляторы входят в группу элементов, но мы их выделили отдельно, чтобы было проще искать.

Разбор схемы теплового узла в деталях

На рисунке изображены два типа подключений: а – в случае подключения потребителей непосредственно к коллектору; б – при присоединении к ветке тепловой сети.

Чертеж отражает графические изменения расходов теплоносителя при наступлении таких обстоятельств:

А – при подключении систем отопления и водоснабжения (горячего) к коллекторам теплоисточника по отдельности.

Б – при врезке тех же систем к наружной тепловой сети. Интересно, что присоединение в таком случае отличается высокими показателями потери давления в системе.

Рассматривая первый вариант, следует отметить, что показатели суммарного расхода теплоносителя возрастают синхронно с расходом на снабжение горячей водой (в режиме І, ІІ, ІІІ), в то время как во втором, хоть рост расхода теплового узла и имеет место быть, вместе с ним показатели расхода на отопление автоматически понижаются.

Исходя из описанных особенностей тепловой схемы теплового узла, можно сделать вывод, что в результате суммарного расхода теплоносителя, рассмотренного в первом варианте, при его применении на практике составляет около 80 % расхода при применении второго прототипа схемы.

Классификация условных обозначений

Рабочий чертёж вентиляции включает буквенные/графические сокращения для основных элементов

Неважно, проектируется система проветривания для небольшой квартиры или огромного производственного помещения, везде используется одинаковая система знаков

Буквенные

Буквенные сокращения названий элементов прописаны в ГОСТ 21.602-2003:

• П – приточная вентсистема с искусственным побуждением.
• В – вытяжная с механической тягой.
• У – завеса воздушная.
• А – устройства отопления
• ПЕ – приточка с естественным побуждением.
• ВЕ – вытяжная вентсистема с естественной тягой.
• ЛП – люки для замера основных характеристик воздушной массы.
• ЛВ – технологические отверстия для чистки внутренней поверхности воздуховода.
• Буквенное и числовое обозначение воздуховодов представлено в ГОСТ 21.205.
• Отметки высот на аксонометрических схемах систем воздухообмена обозначаются цифрами, вписанными в прямоугольник.
• Размер сечения воздуховода указывается в миллиметрах.
• Уклон вентиляционных шахт, если такой предусмотрен проектом, обозначается знаком «Ð». Угол указывает направление уклона, а цифра после знака — его числовое значение.

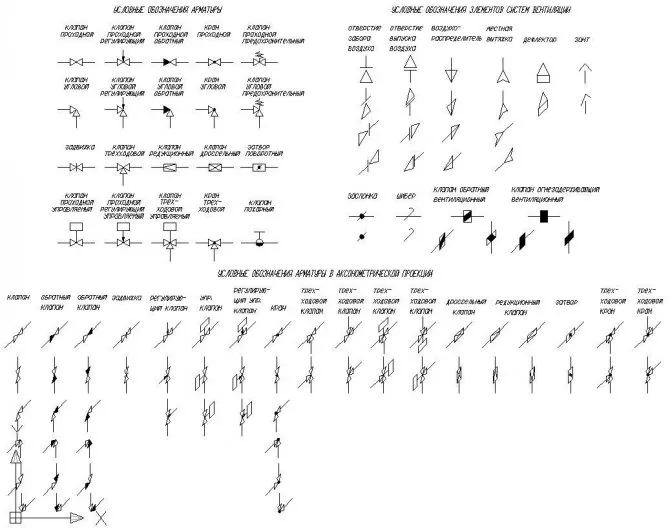

Графические

Основной объём информации подаётся в графическом виде, это позволяет быстро, общедоступно и безошибочно описать вентсистему.

• Вентиляторы, расположенные на крыше, обозначаются с помощью упрощённой штрихпунктирной линии. Если на кровле установлены сложные вентиляционные или охладительные установки, то рисуется отдельный план.
• Если воздуховоды проложены многоярусно, то в пределах одного плана разрешается их условное обозначение один под другим.
• Вся дополнительная информация: расчётная температура, кратность воздухообмена, наружные микроклиматические параметры указываются в таблице. Она может располагаться на общем чертеже или отдельной вкладке.

Таб. 1 Воздуховоды

Таблица содержит условные обозначения на планах, разрезах и схемах прямоугольных и круглых воздуховодов.

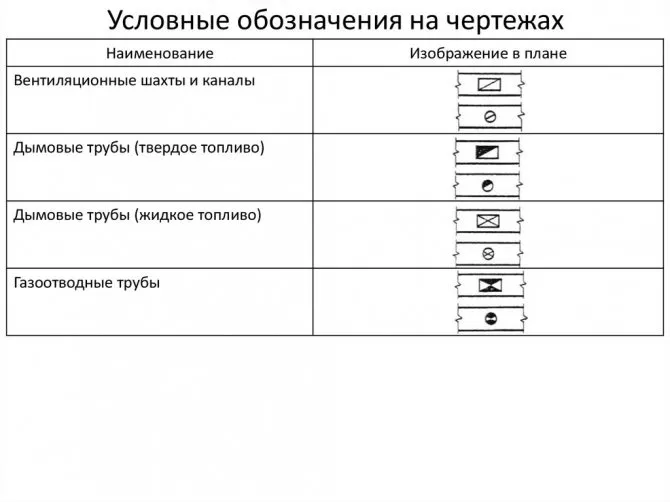

Таб. 2 Шахтовые воздуховоды

Таблица показывает обозначения воздуховодов, проходящих через шахты.

Таб. 3 Фитинги прямоугольного сечения

Элементы соединения различных системы вентилирования. Согласно требованиям, прописанным в нормативной документации, рекомендуется использовать для монтажных проектов.

Таб. 4 Фитинги круглого сечения

То же самое, что и в таблице 3, но с элементами круглого сечения.

Таб. 5 Вытяжные и приточные устройства

Решётки и воздухораспределительные устройства для общеобменной/локальной вентсистемы.

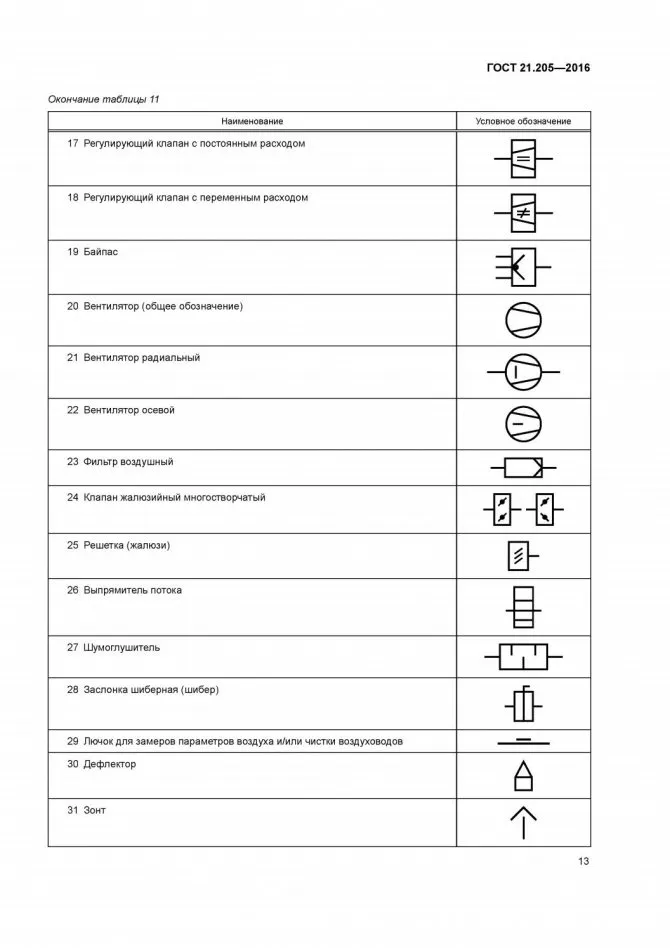

Таб. 6 Элементы систем вентиляции

Указаны прямой и обратный клапан, дроссель клапана, дверки для обслуживания калорифера, замены фильтров, клапан аварийный огнезадерживающий и ряд других элементов.

У каждого графического элемента есть свой код, он написан в крайнем левом столбце. Первые две цифры — номер таблицы, вторые две — порядковый номер по списку.

Подведем итоги

Грамотное оформление чертежа, согласно действующим нормам, требует специфических знаний, так как неточности приводят к ошибкам при монтаже и, как следствие, выходе из строя всей системы.

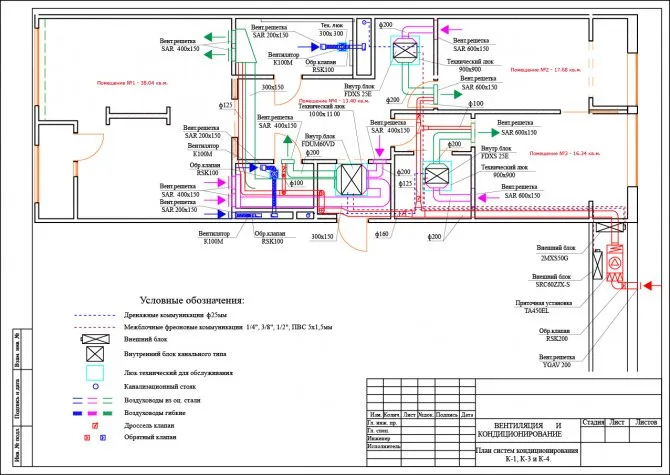

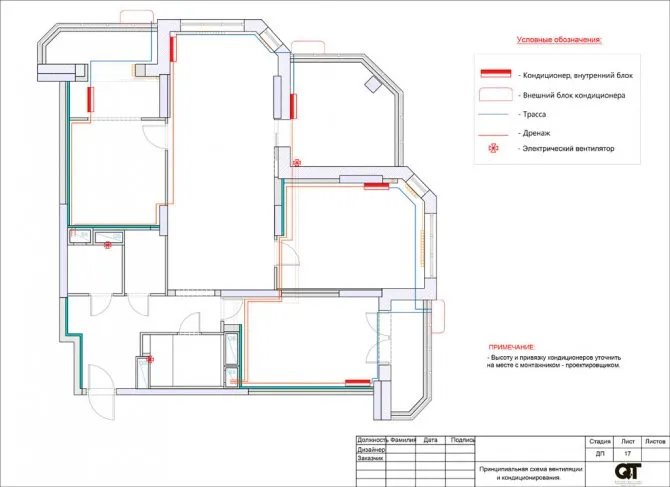

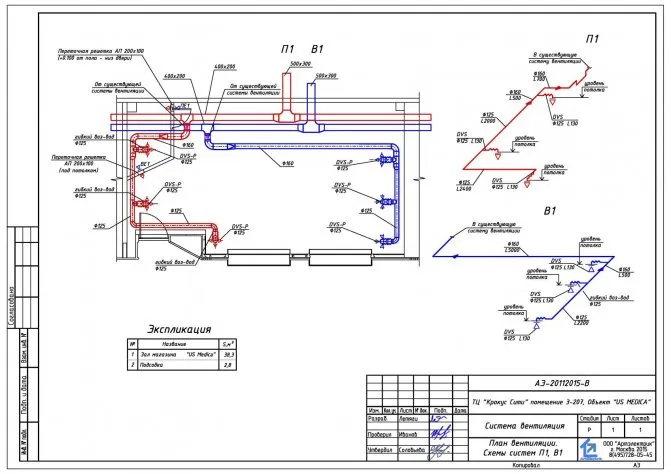

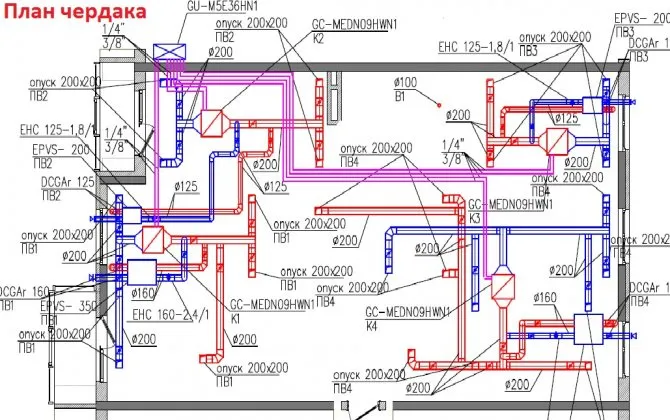

Пример проекта

В вы найдёте квалифицированных проектировщиков вентсистем, которые помогут правильно рассчитать и начертить проект. Мы оказываем услуги в Москве и области, а также соседних регионах, практикуем удалённое сотрудничество. Рады ответить на все интересующие вопросы, телефоны для связи размещены на странице «Контакты».

Каждый начинающий проектировщик задавался вопросом: как на чертеже обозначаются гибкие вставки или обратный клапан, или еще что-то. Так вот, как же обозначаются элементы систем вентиляции и кондиционирования на чертежах? Тут нам на помощь приходит ГОСТ 21.205-93, ГОСТ 21.602-2003. И чтобы вы их долго не искали, предоставим таблицы и графическое обозначение в этой статье.

• Воздуховоды на чертежах
• Графическое обозначение фитингов
• Трубопроводы
• Элементы систем вентиляции на схемах и планах
• Графическое изображение вентиляторв

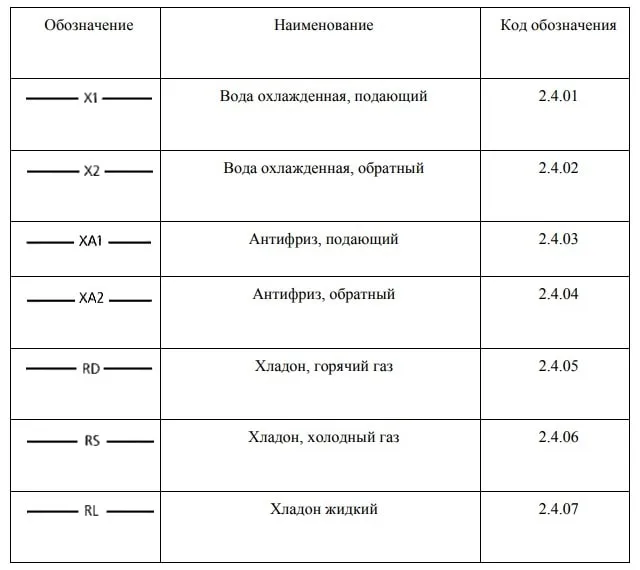

• Хладильная техника и другое оборудование на чертежах



• Правила выполнения
• Перечень требований
• Что должно быть видно в результате?

Вентиляционные системы могут быть как простыми, в которых присутствует 2-3 элемента, так и сложными, когда сеть воздуховодов пронизывает несколько этажей и распределяет воздух на множество помещений.

Для того, чтобы при монтаже вентиляции не возникало проблем, необходимо заранее создать проект или чертеж всей системы в целом.

Для того чтобы правильно спроектировать, а впоследствии и смонтировать такую систему вентиляции, необходимо отобразить ее на бумаге либо в компьютере, в идеальном варианте – вместе с планировками и разрезами здания. Если схема несложная и находится в пределах одного помещения, разрезы можно не выполнять.

Правила выполнения

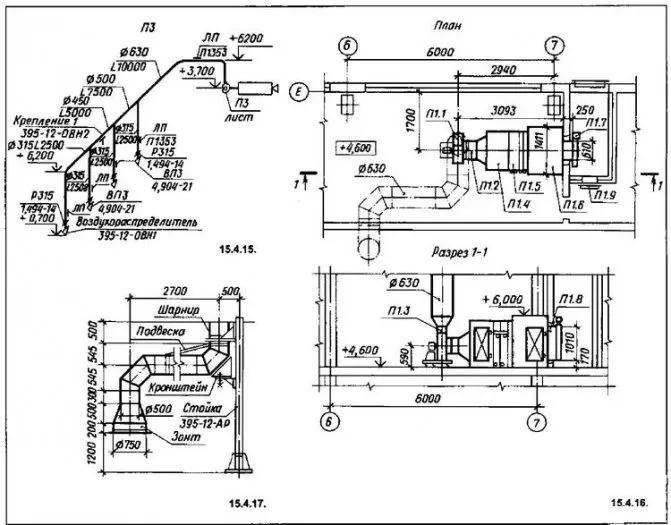

Схемы вентиляции принято выполнять во фронтальной изометрической проекции (аксонометрии). Такое оформление позволяет увидеть всю сеть воздуховодов в трех измерениях, потому что, в отличие от планов или разрезов здания, в системе координат аксонометрии появляется третья ось, на которой откладываются значения высоты. Современные программы для проектирования дают возможность качественно и быстро выполнять аксонометрические схемы. Но не каждому доступны эти возможности, а результат все равно нужно получить на бумажном носителе. Поэтому такую схему можно нарисовать и от руки в виде эскиза, главное, соблюдать ряд правил выполнения аксонометрических схем. Придерживаясь их, вы получите полную картину приточной или вытяжной системы на бумаге.

В соответствии с правилами, нужно выбирать угол зрения с того фасада здания, который расположен на планировке снизу, наружная стена этого фасада отмечена первой буквенной осью. Если вы рисуете простой эскиз одного помещения, то можно его выполнять как удобнее, но следует помнить, что в случае официального оформления документации чертеж придется переделать. Воздуховоды системы наносят в виде сплошных толстых линий по такому принципу:

• если канал идет параллельно выбранному для угла зрения фасаду, он наносится как горизонтальная линия;
• воздуховод перпендикулярный этому фасаду выполняется на схеме под углом в 45 градусов к горизонтали с сохранением масштаба;
• вертикальные участки выполняются вертикальными линиями.

Перечень требований

Аксонометрическая схема вентиляционной системы должна включать в себя следующие элементы и обозначения:

Рисунок 1. Таблица условных обозначений приборов для проектирования систем вентиляции.

1. На всех воздуховодах должны стоять их характеристики. Для этого чертят выносную линию с полочкой, сверху которой указывают диаметр канала или его размеры в том случае, если он прямоугольного сечения. Снизу полки пишут значение расхода воздуха в этом воздуховоде, выражая его в м³.
2. Должны быть указаны отметки высот, на которых будут проложены воздухопроводы. Если они имеют круглую форму, то указывают отметку оси канала, а если прямоугольную – его нижней плоскости.
3. Вентиляторы и дополнительное оборудование должны быть изображены условными обозначениями либо контурами. Некоторые условные обозначения оборудования, которое встречается на схемах чаще всего, приведены на Рисунке 1.
4. Если схема вентиляции содержит местные вытяжки в виде зонтов, то последние изображают условными обозначениями, а при необходимости наносят и контуры самого оборудования, от которого требуется местный отсос.
5. Местные вытяжки (отсосы) требуется маркировать, делая выноски и указывая обозначения отсоса и его документа. Если местный отсос идет в комплекте с технологическим оборудованием, этого можно не делать.
6. Лючки для замеров скорости воздуха в воздуховодах показывают в местах их установки, при этом делают выноску с полкой, вверху которой указывают марку лючка, а внизу – обозначение его документации.
7. Таким же способом маркируют дополнительное оборудование для регулировки и распределения воздуха, нанеся его с помощью условных обозначений.
8. Если некоторые воздуховоды системы вентиляции подлежат утеплению или нанесению противопожарного покрытия, это должно быть графически обозначено на данных участках.

О рабочих чертежах и их оформлении

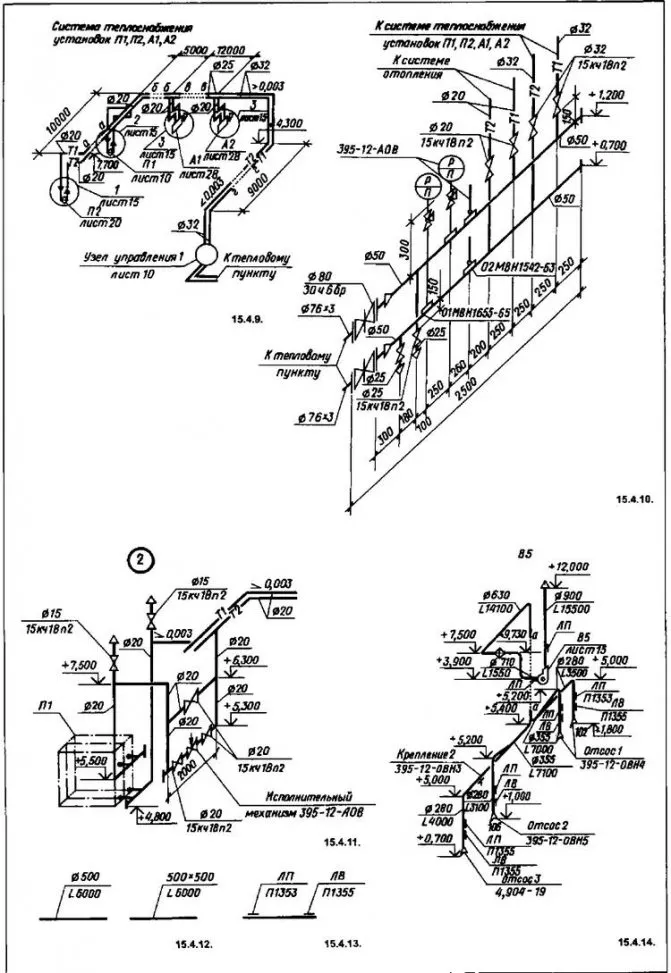

Основной комплект рабочих чертежей предназначен для производства строительно-монтажных работ (комплект ТС). В состав комплекта входят планы и схемы сетей, их поперечные разрезы и профили. Для П-образных компенсаторов создают собственные планы, разрезы и схемы.

Все комплекты обязательно сопровождают спецификацией оборудования и ведомостью количества необходимых материалов. Для нестандартных конструкций предназначены комплекты эскизных чертежей, называемые чертежами общего вида. Каждый вид чертежей имеет строго регламентированные масштабы.

К отдельным элементам сетей относятся узлы трубопроводов, такие как ответвления, задвижки, сальниковые и волнистые компенсаторы, устройства дренажные, пересечения и спуски труб. Спускам и поворотам трасс присваивают условные обозначения с последующим номером.

К элементам сетей также относятся оборудование и элементы трубопровода, которые имеют условные обозначения в соответствии с определенными стандартами. Началом систем отопления считают источник тепла, и от него начинают нумерацию элементов. Начальная граница проектирования систем отопления также может быть началом отсчета. Условные обозначения магистральных тепловых сетей обычно имеют сквозную нумерацию.

Элементы сетей стандартизованы по наименованиям:

1. Узел трубопровода — УТ.
2. Опора, отдельно стоящая от узла (неподвижная, указывают при необходимости) — Н
3. Компенсатор П-образный — К.
4. Угол поворота — УП.
5. Стояк — Ст.
6. Главный стояк — Гст.
7. Горизонтальная ветвь — ГВ.
8. Температура — Т.
9. Давление — Р.
10. Перепад давлений — D.

Обозначение систем с принудительным (механическим) побуждением:

1. Приточные — П.
2. Вытяжные — В.
3. Завесы воздушные — У
4. Отопительные агрегаты — А

Обозначение систем естественных:

1. Приточные — ПБ.
2. Вытяжные — ВБ.

Функциональные признаки прибора отопления:

1. Показание прибора — I.
2. Автоматическое регулирование — С.
3. Состояние прибора (Вкл, Выкл, Блокировка) — S.

Основные типы гидравлических коммуникаций частного дома

Чтобы индивидуальный дом стал пригодным для жилья, к нему подводят коммуникации различного типа, главные из них: водоснабжение, электроэнергия и канализация, при возможности подключают газ из газопроводов.

При составлении схем бытовые системы частных домов с использованием воды условно разбивают на следующие категории:

1. Внутренний водопровод подачи горячей и холодной воды. Включает в себя трубы из металлических и полимерных материалов, регулирующую и запорную арматуру, фильтры грубой и тонкой очистки, электрооборудование и приборы, водорозетки для подключения сантехники.
2. Внутренняя канализация. Ее основными узлами являются стояк, фановый трубопровод и вентиляция, а также трубопровод, отходящий от сантехнических приборов: унитазов, моек и раковин, ванн и душевых кабин.

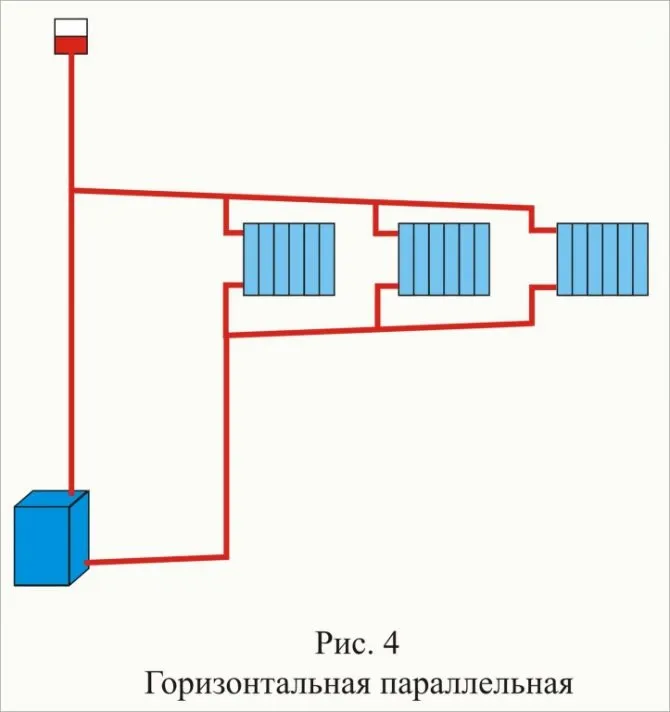

3. Коммуникации системы отопления. Магистраль отопления включает в себя нагревательный котел и трубопроводный контур, который транспортирует теплоноситель к отопительным радиатором или сам является теплообменником в теплых полах. Также в систему закрытого типа входит в большом количестве сантехническая арматура и гидрооборудование – циркуляционный электронасос, расширительный бак, терморегуляторы и воздухоотводчики, манометры.
4. Наружные водоснабжающие сети. При отсутствии централизованной магистрали воду забирают из колодцев и скважин. В этой ситуации ввиду простоты монтажа труб в скважинных кессонах и колодцах, прокладки их под землей в дом, схема не столь важна и вполне можно обойтись без нее.
5. Наружные коммуникации ливневый и стоковой канализации. Фекальные стоки индивидуального дома при отсутствии централизованной канализационной магистрали отводят в септики и далее в дренажные колодцы или на поля аэрации. Трубы для ливневой канализации обычно прокладывают под землей и выводят за пределы участка или помещают в дренажную яму.

В некоторых случаях при слишком сложной разводке и проведении работ в отсутствие хозяев вполне могут пригодиться схемы укладки канализационных наружных трубопроводов с указанием размерных параметров.

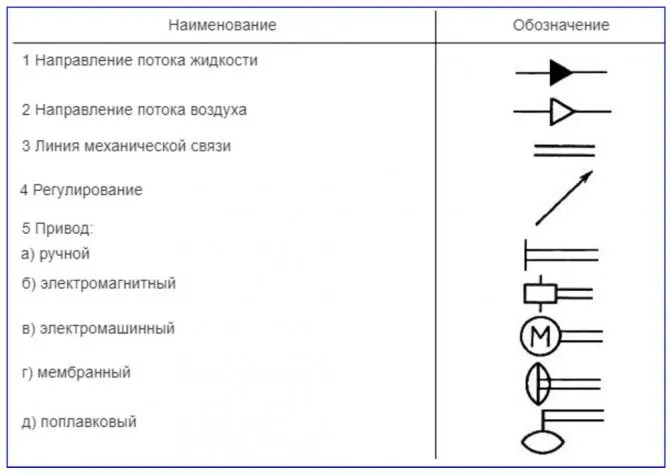

Рис. 6 Отображение направлений потоков, линий связи, регулирования и приводов

Какие данные вносят на чертеж

Внесение следующих показателей, описывающих систему водопровода, обязательно при построении аксонометрической схемы. К такой информации принадлежит:

1. Обозначение стояков (обычно области линии-выноски).
2. Уровень пола каждого из этажей помещения, границу горизонтального ответвления (у осей трубопровода), высоту точек водоразбора (отметки вдоль стояков).
3. Диаметры элементов системы.
4. Углы уклона трубопроводов (с указанием показателя уклона).
5. Размеры (длина) каждого из самостоятельных участков трубопровода, к которым относят стояки и горизонтальные ответвления в миллиметрах.
6. Координирующие размеры (информация второстепенного характера).
7. Обозначение узлов с целью детализации чертежа.

Кроме ряда основных данных, к схемам прилагают сопроводительную документацию, в числе которой и спецификация по материалам и оборудованию.

Как правильно рассчитать деревянную лестницу на второй этаж?

Расчет деревянной лестницы на второй этаж зависит от нескольких факторов, таких как высота потолков, расстояние от первого этажа до второго этажа, ширина лестничного марша и угол наклона ступеней. Ниже я предоставлю общие шаги по расчету деревянной лестницы на второй этаж, но учтите, что идеально точный расчет может быть выполнен только квалифицированным специалистом.

Шаг 1: Измерьте высоту потолков на первом и втором этажах. Это позволит вам определить общую высоту лестницы. Например, если высота потолков на первом этаже составляет 2,7 метра, а на втором этаже — 2,5 метра, то общая высота лестницы составит 5,2 метра.

Шаг 2: Определите расстояние от первого этажа до второго этажа. Это поможет вам определить необходимую длину лестницы. Например, если расстояние между первым и вторым этажами составляет 3 метра, то длина лестницы должна быть не менее 3 метров.

Шаг 3: Определите ширину лестничного марша. Ширина должна быть достаточной для комфортного прохода. Рекомендуемая минимальная ширина лестничного марша составляет 80 см, но часто используются лестницы с шириной 1 метр или более.

Шаг 4: Рассчитайте количество ступеней. Для этого нужно разделить общую высоту лестницы на высоту одной ступени. Обычно высота ступени составляет от 15 до 18 см. Например, если общая высота лестницы составляет 5,2 метра, а высота одной ступени — 17 см, то необходимое количество ступеней будет равно 31.

Шаг 5: Рассчитайте угол наклона ступеней. Обычно угол наклона лестницы составляет от 30 до 45 градусов. Рекомендуется выбрать угол наклона в пределах 35-40 градусов для комфортного и безопасного подъема по лестнице.

Шаг 6: Определите материалы для изг

…отовления лестницы. Дерево — это популярный выбор для изготовления лестниц из-за его прочности, красоты и экологичности. Разные породы дерева могут иметь различные характеристики, такие как прочность, текстуру и цвет, поэтому необходимо выбрать подходящий тип дерева для вашей лестницы.

Шаг 7: Разработайте план и дизайн лестницы, включая количество ступеней, ширину марша и угол наклона. Это позволит вам определить точные размеры каждой ступени и расстояние между ступенями. Также не забудьте учесть все местные строительные нормы и правила.

Шаг 8: Сделайте необходимые измерения и нарисуйте чертежи лестницы, чтобы убедиться, что она соответствует вашим требованиям и планам.

Шаг 9: Соберите все необходимые инструменты и материалы, включая деревянные доски, болты, гвозди, клей, лак и другие материалы для отделки и защиты лестницы.

Шаг 10: Постройте лестницу, следуя плану и чертежам. Будьте внимательны и точны при установке каждой ступени и прочных соединений между деталями лестницы.

Шаг 11: Проверьте, что лестница установлена ровно и безопасно. Проверьте, что каждая ступень прочно закреплена и что лестница удобна и безопасна для использования.

Шаг 12: Отделайте и защитите лестницу, чтобы она выглядела красиво и прослужила долго. Окрасьте лестницу, примените лак или другие материалы для защиты дерева от износа и повреждений.

Следуя этим шагам, вы можете правильно рассчитать и построить деревянную лестницу на второй этаж. Не забывайте, что это задача требующая опыта и навыков, поэтому, если у вас нет достаточного опыта в строительстве, лучше обратиться к профессионалам, чтобы получить помощь и советы.
