Влияние воздуха на отопительную систему

Функционирование отопительной системы базируется на циркуляции разогретой воды с отдачей части тепла в батареи для обогрева помещения. Если во внутреннюю часть системы попадает воздух (процесс называется завоздушиванием), происходит нарушение циркуляции теплового носителя. На завоздушивание система откликается следующим образом:

1. При циркуляции теплоносителя отчетливо слышны шумы, которые не только создают дискомфорт жильцам, но и являются симптомом вибрации трубопровода, а также люфтов в соединениях. В некоторых случаях вибрации заканчиваются разрушением сварных соединений с очевидными неприятными последствиями.
2. В контурах происходит образование воздушных пробок. Особенно часто это случается в нежилых помещениях, где отсутствует регулярный контроль над температурой. Результат возникновения пробок – размораживание системы.
3. Ухудшением циркуляции или полное ее прекращение. В условиях замедленной циркуляции эффективность системы падает, а расход топлива растет.
4. Развитием коррозийных процессов как следствия проникновения воздуха во внутренние металлические детали. Результатом коррозии становится сокращения эксплуатационных сроков оборудования.

Основные виды

Воздушные пузырьки, которые содержатся в теплоносителе, начинают скапливаться на определенных участках системы отопления и в батареях. Появившийся пузырь продолжает дополняться новыми порциями воздуха и образует пробку, которая блокирует передвижение теплоносителя в этом месте. Вследствие этого близлежащие радиаторы отопления остывают. Для вывода воздуха используется 2 типа спусковых вентилей:

• автоматический клапан сброса воздуха;
• ручной кран Маевского.

Ручной кран Маевского

Устройство вентиля Маевского понять очень просто. На окончаниях корпуса с внешним резьбовым присоединением ½″ или ¾″ находится отверстие диаметром 2 мм. Это сечение перекрыто винтом с наконечником в виде конуса. Сбоку крана находится небольшое отверстие, которое предназначено для выпуска воздуха.

Модернизированный клапан для выпуска воздуха имеет поворотную пластиковую втулку, внутри которой находится канал для отвода. Удобство заключается в том, что положение отверстия для сброса можно отрегулировать с помощью разворота пластиковой втулки. Механический клапан для спуска воздуха из системы отопления работает по такому принципу:

1. При работающем отоплении запорный винт вкручен, а конус надежно закрывает отверстие.
2. Если необходимо избавиться от воздушной пробки, винт выкручивается на несколько оборотов. Под давлением находящейся воды в тепловой системе пробка выходит через отверстие, далее переходит в спускной канал и передвигается по нему наружу.
3. Сначала выходит чистый воздух, затем — вместе с теплоносителем. Винт закручивается, когда из канала начинает выходить чистая вода.

В этом видео вы узнаете плюсы и минусы воздушного клапана (воздухоотводчика):

Автоматический воздухоотводчик

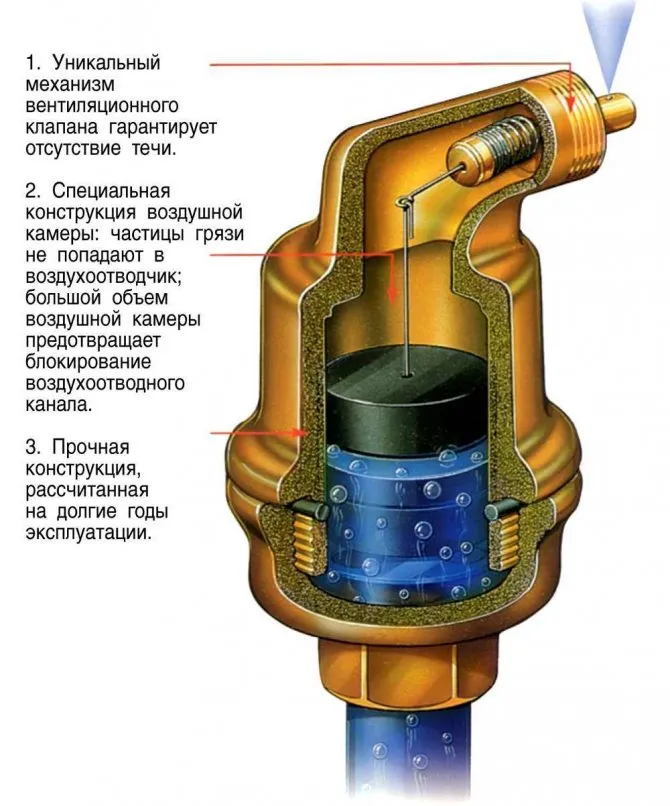

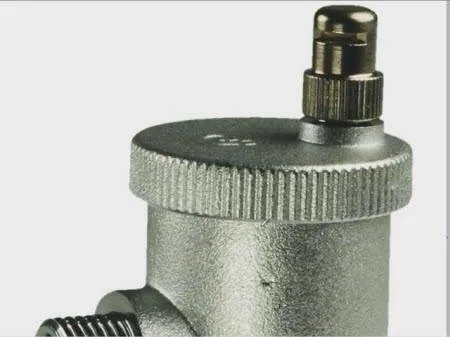

Несложно понять, что этот клапан работает без участия человека. Устройство имеет вид вертикального латунного бочонка с резьбовым соединением G ½″, где размещен пластиковый поплавок, который соединен с подпружиненным клапаном для вывода воздушной пробки. Принцип работы автоматического воздушного клапана для отопления следующий:

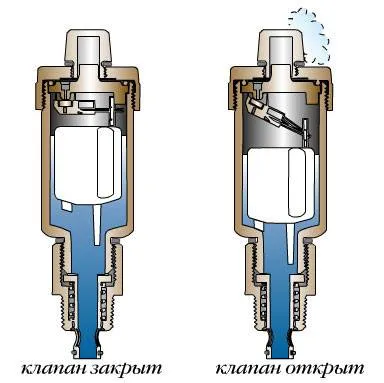

1. При работающей системе отопления камера в корпусе наполнена водой, поднимающей поплавок вверх. Подпружиненный клапан находится в закрытом состоянии.
2. С учетом скопления воздуха в верхней части клапана уровень воды уменьшается, и поплавок опускается.
3. Когда уровень снизится до максимальных показателей, масса поплавка полностью сожмет пружину, открывая тем самым клапан. В результате начинается выброс воздуха.
4. За счет чрезмерного давления в тепловой системе теплоноситель вытеснит воздух из клапана, вода займет это место и заново приведет поплавок рабочее состояние.

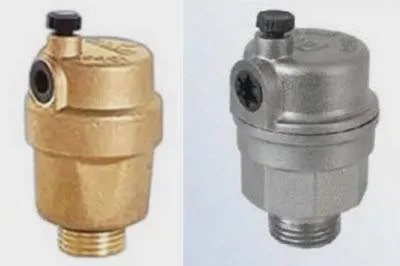

По своему исполнению автоматические клапаны для сброса воздуха из системы отопления могут быть с угловым и прямым соединением. Одни изготовители делают отверстие сброса сверху, другие — в сторону. Для потребителя эти отличия значительной роли не играют, но вот опытному сантехнику они о многом могут рассказать. Как показала практика, оборудование с боковым сбросом надежней в эксплуатации, чем клапаны с верхним выводом.

Устройство автоматических клапанов все время совершенствуется. Ведущие изготовители наделяют эти элементы различными функциями:

1. Защита от гидравлических ударов при помощи специальной пластины (устанавливается на входе в камеру).
2. Установка мини-клапана в заглушку радиатора.
3. Возможность выкрутить сбрасыватель воздуха для ремонта, не опорожняя при этом отопительную систему. Достигается это благодаря наличию автоматического отсекающего подпружиненного вентиля, установленного на входном штуцере. Если сантехник откручивает элемент, то пружина выравнивается, а уплотнительная шайба перекрывает проход.

Автоматический воздухоотводчик – принцип работы, обзор:

Поиск подходящего места монтажа в системе

Беря в учет принцип работы автоматического спускника воздуха на отопление, его обычно используют на таких участках:

• Наивысшая точка отопительного контура (верхушках на вертикальных стояках и т.д.). Именно здесь обычно скапливается внутренний воздух системы.
• Торцевые области тупиковых трубопроводных линий.
• Группа безопасности котловой обвязки. Особенно в этом нуждаются котлы на твердых видах топлива. Автоматический стравливатель воздуха в таком случае входит в набор приборов, где также имеется манометр и аварийный клапан. Благодаря воздухоотводчику происходит спуск воздуха в процессе того, как теплоноситель заполняет водяную рубашку котла. Кроме того, прибор увеличивает скорость слива воды, когда происходит отсоединение теплогенератора от общей системы.
• Вместе с циркуляционным насосом, что позволяет оптимизировать его работу. Этот вариант применяется только для тех моделей насосного оборудования, конструкция которых предусматривает возможность установки воздухоотводчика. Если перекачивается теплоноситель с воздухом, происходить заметное ухудшение качества работы насоса, вплоть до его остановки. Все это приводит к быстрому износу крыльчатки и подшипников. С помощью стравливателя можно также удалять пар из теплоносителя в случае его перегрева.
• Участки отопительного контура, где наблюдается постоянное завоздушивание системы. Одна из причин подобных явлений – неверно высчитанный угол наклона трубы.
• Отопительные приборы.

Шаровой

Канализационное затопление особенно вероятно в высотных домах, где на одной вертикальной трубе располагаются сразу несколько квартир. Может оказаться достаточным для засорения стояка даже одного полиэтиленового пакета, и тогда да, не находящая себе пути, будет устремляться обратно, выплескиваясь из всех сливных отверстий. Особенно вероятна такая ситуация в старых домах, где трубы покрыты с внутренней стороны толстыми корками отложений.

Особенно высок риск обратного прорыва отработанной воды в квартирах на первом этаже. Часто на ночь в таких квартирах приходится затыкать стоки тряпками, пробками и другими импровизированными затычками. Но если на первых этажах установлены клапанные затворы, вода может прорываться и на втором этаже. До третьих этажей напора обычно уже не хватает, а если он достаточно силен, то просто разрушит затор и вода уйдет в трубу.

Итак, ставить обратный клапан стоит, если:

• Ваша квартира расположена на первом или втором этаже.
• Вы живете в индивидуальном жилище: коттедже, даче, частном домике.
• Дом построен давно и в нем не проводилось капитального ремонта канализационной системы с заменой стояков.
• По словам соседей, в доме нередки случаи засорений канализации.

Небольшие затраты на покупку и установку защитных устройств в этом случае окупятся сторицей, позволив не опасаться внезапных расходом и нервотрепки.

Если в доме установлен общий клапан на стояк, он может снизить риск затопления. Но в проблемных квартирах лучше поставить отдельные клапаны на каждый сток для полной уверенности.

Устройство

В 2021 году существует множество вариантов такого агрегата. Они отличаются материалами, размерами и формой, способом запирания и многими другими параметрами. Но назначение у всех видов клапанов одно – отсечь в трубе канализационную воду, резко устремившуюся в обратном направлении.

Практически у любой конструкции есть следующие элементы:

• Патрубки, через которые сливаемая вода входит в клапан и покидает его.
• Ручка, которая перекрывает клапан принудительно. Ее можно использовать, отсекая выходы из канализации на ночь, или при попытке прочистить канализационную систему.
• Съемная крышка, которая позволяет проинспектировать состояние клапана и при необходимости выполнить очистку его деталей от загрязнений.
• Запорный механизм. У шарового клапана – это резиновый шарик, но могут также применяться мембраны, заслонки и другие устройства.

Клапан не будет работать, если перепутать «вход» и «выход» местами. Обычно направление движения стоков в клапане показано стрелкой, нанесенной на корпус. Учитывайте его при монтаже!

Основные виды

Прежде всего, клапаны различаются по диаметру. В стандартах для монтажа канализации, оставшихся еще с советских времен, для стояков установлен диаметр в 110 мм, а все прочие трубы имеют диаметр в 50 мм. Сегодня появились и нестандартные варианты, например, с диаметром 75 мм, но они имеют существенно меньшее распространение.

Для изготовления отсечных устройств используют различные материалы. Они могут быть как металлическими (бронза, латунь, нержавеющая или углеродистая сталь), так и полимерными (ПВХ, полиэтилен). Каждый из вариантов имеет свои преимущества и недостатки:

• Металлические изделия стоят существенно дороже. Они долговечны, но требуют внимания к своему состоянию и периодического обслуживания.
• Пластиковые клапаны стоят дешевле. Они практически не корродируют. Но механическая прочность у таких конструкций меньше.

Конструктивно обратные (или фановые) клапаны тоже различаются. Вот наиболее распространенные варианты:

• Шаровый клапан устроен очень просто: в трубе свободно находится резиновый шарик, диаметр которого немного превышает общий диаметр трубы. При движении жидкости в прямом направлении шарик отходит в специальную камеру, а при обратном движении подхваченный водой шарик плотно затыкает горловину трубы. Благодаря столь простой конструкции, в этом устройстве ломаться просто нечему.
• Межфланцевое устройство. Самый компактный вариант. Такой клапан удобен для монтажа в ограниченном пространстве. Но при выходе из строя придется разобрать часть системы, чтобы починить или заменить забарахливший узел.
• Подъемные и поворотные клапаны имеют в конструкции подпружиненные заслонки. Такие устройства сравнительно крупногабаритные, тяжелые и не дешевые. Преимущество – возможность легко выполнить разборку для очистки, регулировки и мелкого ремонта.

Выбор конкретного типа устройства зависит от отпущенного на ремонт бюджета, места установки, типа трубы и имеющихся условий.

Как правильно установить воздушный клапан для канализации читайте в статье: здесь

Рекомендации по установке

Вне зависимости от типа автоматического воздухозаборника на отопление, нужно добиваться того, чтобы при монтаже колпачок выпускного отверстия смотрел вверх. Спускные клапаны в системы обычно устанавливаются после шаровых вентилей или отсекающих клапанов. Исключением из правил выступает котельная группа безопасности: вторичная промежуточная арматура в таком случае не используется.

Благодаря отсечному обратному клапану появляется возможность проводить обслуживание или замену воздухоотводчика, без опорожнения всей отопительной системы. Поэтому наличие такого устройства весьма удобно. Для установки автоматического стравливателя подходят только гаечные ключи: они, в отличии от разводных, позволяют дозировать усилия на завинчивание крепления. Во время монтажных работ прибор не рекомендуется держать за корпус, во избежание его поломок. Для этих целей в конструкции предусмотрен шестигранник внизу цилиндрической камеры.

Причины появления воздуха

Логично звучит вопрос: каким образом оказывается воздух в системе отопления, если она полностью герметичная?

Причин этого явления может быть множество:

1. Повышенное давление. В составе воды имеется не только магний и кальций, но и кислород. Объем кислорода зависит от уровня давления в системе. При повышающемся давлении концентрация кислорода в воде возрастает.
2. Нарушение требований по уклонам труб во время монтажных работ.
3. Некорректное заполнение трубопровода, приводящее к завоздушиванию. Вода должна подаваться медленно с одновременной откачкой воздуха из батарей, так как? в противном случае неизбежно возникновение пузырьков, которые вызывают завоздушивание системы отопления. Общее правило: чем больше у системы ответвлений, тем медленнее должно происходить ее наполнение.
4. Диффузия. Данное явление представляет собой процесс, в ходе которого осуществляется способность молекул одного вещества проникать между молекулами другого. В описываемом случае имеется в виду проникновение кислородных молекул между молекулами полипропилена или полиэтилена. Чтобы воспрепятствовать диффузии, используются специальные покрытия, наносимые на материал труб.
5. Недостаточная плотность соединения между элементами системы.
6. Неисправность или отсутствие воздухоотводчиков.
7. Осуществление ремонтных работ, в ходе которых произошла разгерметизация.
8. Коррозийные процессы, приводящие к нарушению герметичности оборудования.

Приведенные выше факторы не исчерпывают причины, которые вызывают завоздушивание системы отопления, однако являются наиболее распространенными.

Что такое воздушный клапан?

Воздушный клапан для отопления – это герметичный конусообразный или цилиндрический корпус из латуни. Внутри него находится пустотелый поплавок из тефлона или полипропилена. Этот поплавок соединяется рычагом со спускным клапаном, который оснащается запирающей заглушкой. Эта заглушка предотвращает утечку теплоносителя при поломке устройства.

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Воздухоотводчики для систем отопления бывают трех типов:

• Прямые приборы традиционного типа. Они монтируются только вертикально.
• Устройства углового типа, которые устанавливаются под прямым углом. Они монтируются на радиаторы вместо кранов Маевского или в том случае, если нельзя установить прямую разновидность воздухоотводчика.
• Специальные модели для установки на радиаторы.

По принципу работы сбросник воздуха бывает ручной (кран Маевского) и автоматический. Последняя разновидность – это устройства поплавкого типа, описанное выше.

Принцип работы ручного клапана

Разберемся, как работает ручной спускник воздуха системы отопления. Чтобы понять устройство этой разновидности, нужно взглянуть на чертеж крана Маевского. На торце корпуса из латуни с внешней резьбой есть отверстие диаметром 2 мм. Его перекрывает винт с конусным наконечником. Сбоку в этом же корпусе есть отверстие меньшего диаметра, которое используется для спуска воздуха.

Принцип работы ручного воздухоотводчика следующий:

1. В рабочем режиме отопительного контура запорный винт плотно закручен. Выпускное отверстие герметично закрыто конусом.
2. Для выпуска воздушной пробки винт откручивают на пару оборотов. В результате давления теплоносителя воздух начинает выходить через маленькое отверстие, потом попадает в выпускной канал и выводится наружу.
3. Причем сначала из отверстия выходит только воздух, потом появляется примесь воды. Кран нужно закрыть, когда из отверстия потечет только струя воды.

Поскольку в ручном воздухоотводчике нет подвижных деталей, которые могут засориться, поржаветь или износиться, он является надежным и безотказным устройством. Такой вентиль устанавливается только на радиаторы.

Клапаны ручного типа по способу откручивания подразделяются на следующие разновидности:

• для открывания используется металлическая или пластиковая рукоятка;
• чаще можно встретить шлиц под отвертку с плоской рабочей лопастью;
• для откручивания специальным ключом стоит винт с четырехгранным наконечником.

Принцип работы автоматического клапана

Автоматический воздухосборник для системы отопления работает без вмешательства человека. По сути, это вертикальный латунный цилиндр с резьбой и пластмассовым поплавком внутри. Поплавок связан посредством рычага с прижатым пружиной клапаном сброса воздуха. Этот клапан вмонтирован в крышку.

Принцип работы автоматического воздухоотводчика в системе отопления следующий:

1. При работе системы отопления внутренняя камера прибора заполнена водой, которая поджимает поплавок вверх. В итоге воздушный клапан поджат пружиной и плотно закрыт.
2. Когда в верхней части камеры накапливается воздух, уровень теплового носителя снижается, что вызывает опускание поплавка.
3. При падении уровня жидкости до критического значения под тяжестью поплавка пружина сжимается и открывает клапан. В итоге воздух начинает стравливаться.
4. За счет повышенного давления теплоносителя в системе вытесняется весь воздух из камеры прибора. Жидкость занимает место вытесненного воздуха и вызывает подъем поплавка, который поджимает клапан вверх и плотно закрывает отверстие.

Во время заполнения сети теплоносителем стравливание воздушных пробок происходит постоянно, поскольку поплавок лежит на дне емкости. Когда вода заполняет камеру, пружинный механизм поднимает клапан. В итоге процесс стравливания прекращается. Однако некоторая часть кислорода остается в корпусе под крышкой, но это никоим образом не сказывается на работе отопительного контура.

Автоматические устройства бывают с угловым и прямым присоединением. Последняя разновидность производит сброс вертикально, а первая – в сторону. Угловой вариант ценится за надежность работы, но хуже собирает воздушные пузырьки.

Принцип работы устройства

Воздушный клапан (или несколько) устанавливают в системе отопления, в местах наиболее вероятных для скопления пузырьков воздуха. Это предотвращает образование большой пробки, отопление работает бесперебойно.

Кран Маевского

Такие устройства получили название по фамилии своего разработчика. Кран Маевского имеет резьбу и размеры под трубу диаметра 15 мм или 20 мм. Устроен он просто:

• В теле корпуса клапана проделано 2 сквозных отверстия, которые в открытом положении крана Маевского сообщается с системой отопления.
• Закрывает эти отверстия винт на резьбе с конусным наконечником.
• Через небольшое (2 мм) отверстие, направленное вверх, происходит выброс воздуха.

Для того чтобы спустить воздух из системы следует открутить винт на 1,5-2 оборота. Воздух вырывается со свистом, поскольку коммуникации находятся под давлением. Окончание выхода воздушной пробки характеризуется падением напора и появлением воды.

На рынке можно найти несколько разновидностей крана Маевского, которые одинаковы по устройству, но отличаются способом регулирования запорного винта. Бывают:

• с удобной рукояткой для откручивания руками;
• с обычной головкой под плоскую отвёртку;
• с четырехгранной головкой под специальный ключ.

Для взрослого человека принцип откручивания запорного винта значения не имеет. Однако в доме, где есть дети, безопаснее использовать устройства, которые следует откручивать специальным приспособлением. Открутив обычный кран с удобной рукояткой, ребёнок может ошпариться кипятком.

Автоматический кран

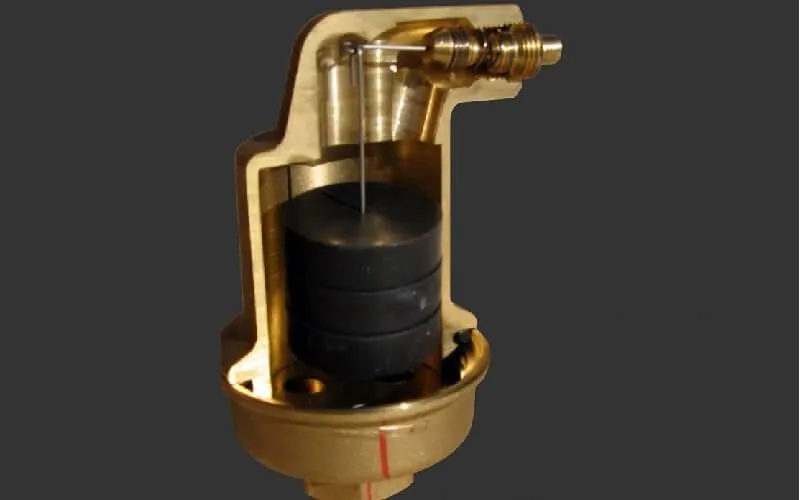

Автоматический клапан для сброса воздуха устроен по принципу поплавковой камеры, конструкция включает:

• вертикальный корпус диаметром 15 мм;
• поплавок внутри корпуса;
• пружинный клапан с крышкой, который соединён и регулируется поплавком.

Работает автоматический воздушный клапан для отопительной системы без участия человека. В нормальном состоянии, когда воздух в системе отсутствует, поплавок прижат давлением жидкого наполнителя к крышке клапана. Крышка при этом плотно закрыта.

По мере накопления воздуха в теле клапана, поплавок опускается вниз. Как только он опустится до критической отметки, открывается пружинный клапан и стравливает наружу воздух. Под давлением носителя в системе пространство вновь заполняется жидкостью. Поплавок поднимается, закрывая крышку пружинного клапана.

Когда в коммуникациях отсутствует теплоноситель, поплавок лежит на дне клапана. По мере наполнения системы воздух выходит из крана непрерывным потоком, пока теплоноситель не достигнет поплавка.

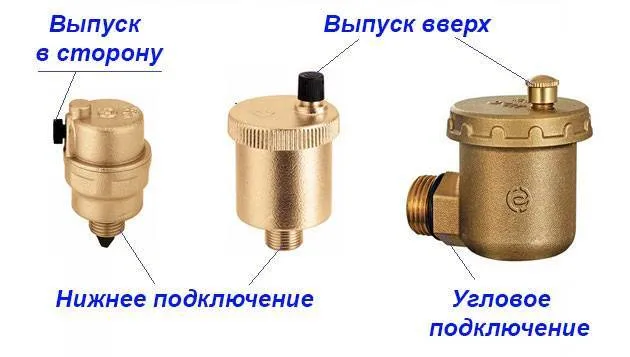

Различают следующие конфигурации автоматических воздушных клапанов для отопления:

• с вертикальным воздушным выбросом;
• с боковым выбросом воздуха (через специальный жиклёр);
• с нижним подключением;
• с угловым подключением.

Для дилетанта конструктивные особенности автоматического крана не имеют значения. Однако для профессионала разница для выбора между устройствами есть.

Считается что:

• устройство с жиклёром и боковым отверстием в эксплуатации надёжнее, чем автоматический клапан с вертикальным воздушным выбросом;
• клапан с нижним подключением эффективнее улавливает воздушные пузырьки, чем клапан с боковым монтажом.

Если конструкция крана Маевского не претерпевает изменений уже много лет, то устройство автоматических клапанов постоянно совершенствуется и дополняется.

Производители предлагают автоматические клапаны с дополнительными устройствами:

• с мембраной для защиты от гидроударов;
• с отсекающим клапаном, для удобства демонтажа устройства во время отопительного сезона;
• мини-клапаны.

Автоматические воздушные клапаны для отопления нуждаются в частом осмотре и очистке. К несомненным достоинствам данных устройств относят возможность их установки в труднодоступных местах.

Виды автоматических воздухоотводчиков

Автоматические воздухоотводчики выпускаются следующих видов:

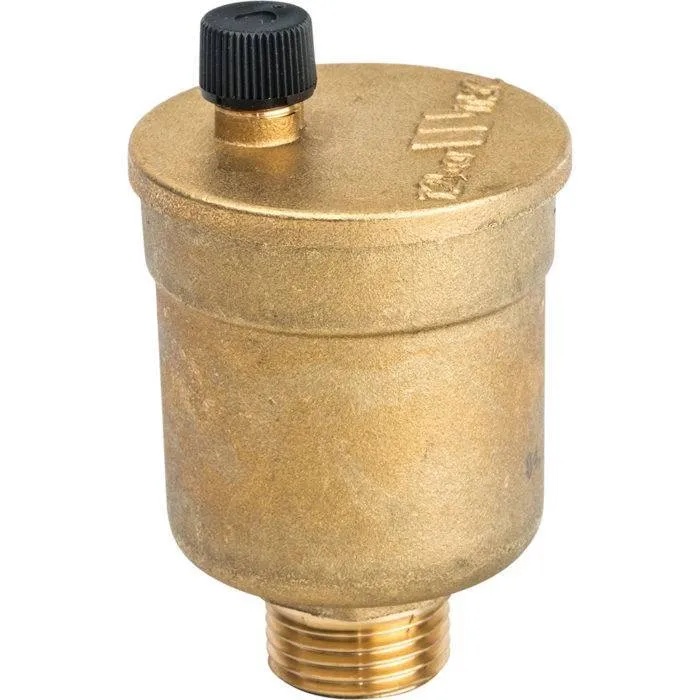

Прямые, с которыми мы познакомились на самых первых картинках, покажу их еще раз:

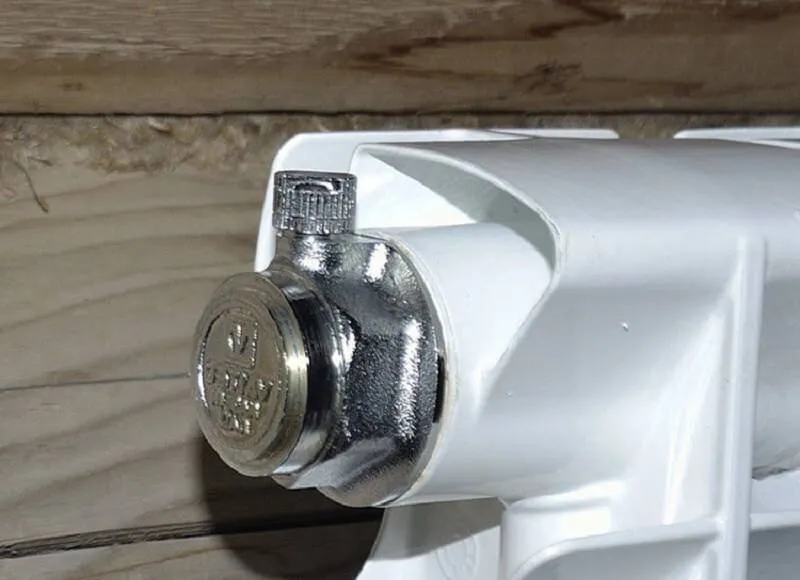

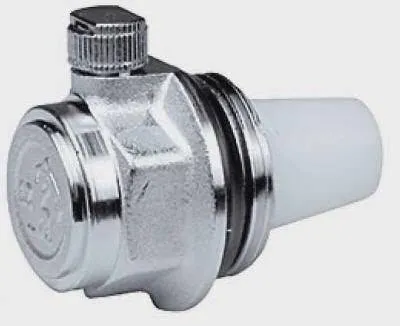

Угловые, которые часто ставят на радиаторы взамен крана Маевского:

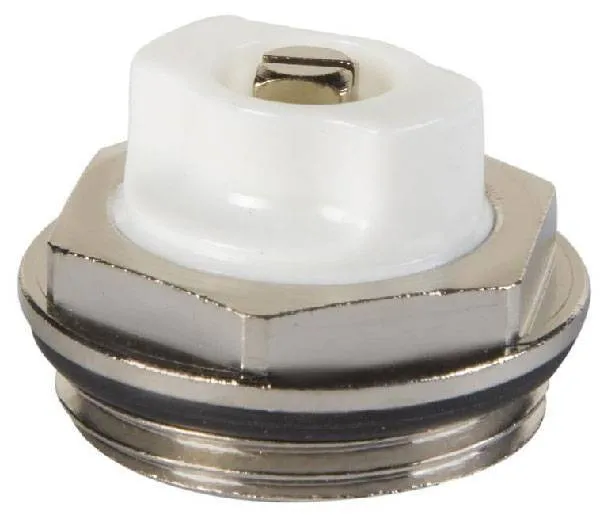

Радиаторные, имеющие такую же резьбу, как у радиаторных пробок:

Как известно, краны Маевского предназначены для стравливания воздуха из системы через радиатор. Такое стравливание выполняется вручную, по мере образования в радиаторе воздушной пробки, что легко определить, потрогав радиатор рукой… Установка же радиаторного воздухоотводчика освобождает от такой работы, т. к. воздух будет удаляться автоматически.

Однако, каким бы ни был воздухоотводчик внешне, работают они по одному принципу.

Характеристики воздухоотводов

Технические особенности прибора удобно представить в таблице.

Параметры	Особенности
Срок эксплуатации прибора	До 30 лет
Рабочая температура воды	От – 10 до + 120 C
Максимальная температура помещения	До + 60°C
Давление срабатывания автоматики	10-12 бар (16 атм.)
Внутренний ? подключения	1/2, 3/4 дюйма (Dу 15мм и Dу 20мм – для метрической системы мер)
Тип резьбы	Наружная, внутренняя
Материал клапана	Корпус – латунь, поплавок – полипропилен
Вид конструкции	Прямой, угловой, радиаторный
Особенности теплоносителя	Вода или другая жидкая неагрессивная среда

Эти параметры необходимо подбирать с учетом типа сети. Для индивидуального отопления выбор неограничен, для централизованных систем нужно выяснить в ЖЭУ давление и температуру своего дома.

Стоимость прибора для сброса воздуха зависит от модели, производителя, материала, подключения (1/2 дюйма – на 10-15% дороже). Бюджетный вариант можно приобрести за $ 5, самый дорогой – $15.

Стоит потратить время на выбор поставщика: в одном магазине автоматический воздухоотводчик для отопления Danfoss ДУ 15 предлагают за $ 7,63, в другом ту же модель – за $ 11,5.

При покупке фирменных приборов известных брендов (Danfoss , Wind, Valtec) остерегайтесь подделок. Разброс цен на запорный клапан – от $1,1 до $1.8.

Назначение и виды воздухоотводчиков

Воздухоотводчики применяются для удаления скопившегося воздуха из системы отопления. Разделяются на ручные, открываемые обслуживающим персоналом и автоматические, не требующие участие человека. Простейшим устройством является кран. Более сложное устройство – воздухосборник. Современные устройства – автоматический воздушный клапан для отопления. В отдельных элементах системы отопления применяются специальные устройства. Самое распространенное — «кран Маевского».

Ручные воздухоотводчики

При заполнении системы отопления, теплоноситель, поступая под давлением, должен вытеснить весь газ. Для этого, в самой верхней точке системы, устанавливается кран для стравливания воздуха из отопительной системы. Чтобы заполнение произошло относительно в короткие сроки, пропускная способность крана должна обеспечить свободный выход. Поэтому устанавливают краны диаметром не менее 15 мм, а иногда и больше. После заполнения системы кран перекрывается.

В первые дни работы отопления газы очень активно выделяются из теплоносителя и накапливаются. Поэтому обслуживающий персонал ежедневно, а иногда и 2 раза в день, обходит все краны для спуска воздуха и производит его выпуск. Для этого требуется много слесарей и времени.

Для уменьшения трудозатрат стали устанавливать небольшие резервуары для сбора воздуха, которые так и назывались – воздухосборники. Теперь обход можно было выполнять намного реже, но все равно он требовался.

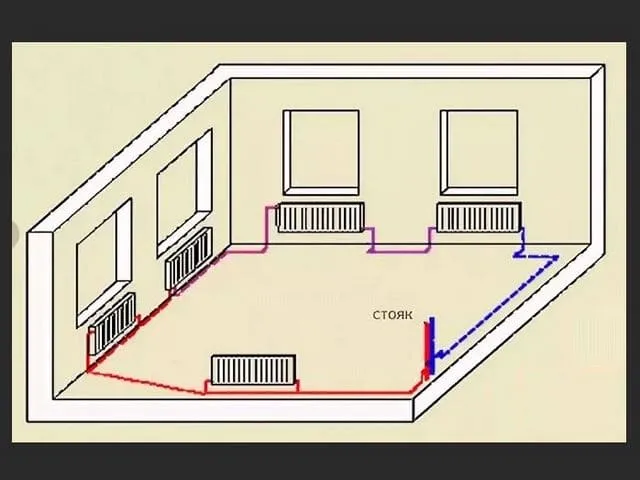

В современных домах все чаще применяется поквартирная разводка отопления с нижним расположением трубопровода. Применение такой системы отопления дает ряд преимуществ: экономию материалов при монтаже, поквартирный учет тепла, поквартирное регулирование температуры, вплоть до полного отключения, улучшает дизайн помещения. Но возникают и некоторые проблемы. При заполнении такой системы отопления, воздух, находящийся в батареях, невозможно вытеснить из нее. Поскольку отопительный прибор находится выше трубопровода.

Схемы однотрубной системы отопления в частном доме Однотрубная система отопления частного дома с нижней разводкой: схема Уют в доме – это не только красивая обстановка, правильно подобранные предметы интерьера, но и тепло, особенно в зимние холода. Обогрев должен обеспечиваться постоянно, что создает комфортную…

Поэтому для спуска воздуха, все современные отопительные приборы комплектуются воздухоотводным клапаном для удаления газов, небольшого размера, его название «кран Маевского». По фамилии изобретателя этого крана. Открываются и закрываются эти краны только вручную. Принцип устройства прост. В пробку вворачивается винт, заостренный в конце на конус. При двух, трех оборотах, конус отходит от отверстия и медленно выпускает воздух. При появлении капель воды винт вворачивается назад и перекрывает отверстие.

Автоматические воздухоотводчики

В наше время все производственные процессы стремятся автоматизировать для сокращения затрат и повышения качества. И вместо воздухосборников придумали автоматический воздухоотводный клапан. Который самостоятельно спустит воздух из системы отопления.

Устройство автоматического воздушного клапана на отопление напоминает поплавок в карбюраторе автомобиля. При накапливании воздуха поплавок опускается. Игла, закрепленная на оси поплавка, открывает отверстие, через которое газы выходят наружу. Вода, заполняя поплавковую камеру, поднимает поплавок, и игла перекрывает отверстие. Некоторые автоматические воздушные клапаны имеют более сложное устройство, но принцип используется тот же. Для проверки работоспособности клапана на многих устанавливается кнопка со штоком, которой можно вручную опустить поплавок и проверить наличие воздуха. Заодно оторвать острие иглы от седла отверстия, если произошло залипание, за счет отложения солей, присутствующих в составе воды.

Дата: 25 сентября 2021

Балансировочный вентиль

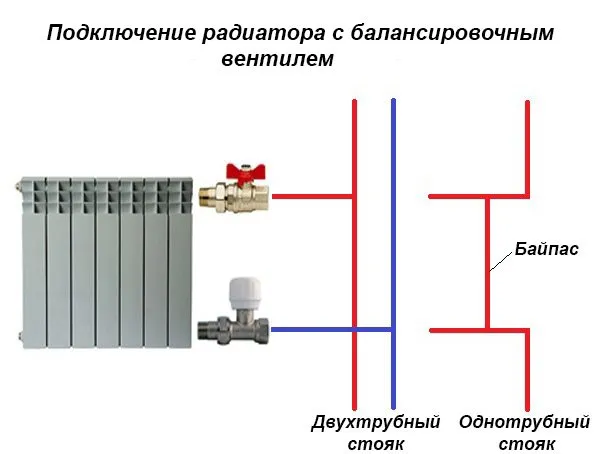

Вентиль для регулировки отопления по конструкции отличается от обычного шарового тем, что может плавно перекрывать проходное сечение за несколько оборотов. Причем после балансировки положение вентиля можно зафиксировать, дабы никто случайно не нарушил настройки. Данный вид регулировочных кранов ставится на выходе из радиатора, как показано на схеме:

Здесь показано присоединение к двухтрубной горизонтальной системе, наиболее распространенной в частных домах и квартирах с индивидуальным отоплением. Кстати сказать, принцип монтажа арматуры при однотрубной схеме остается таким же. На подающей подводке ставится обычный шаровой, а на обратной – регулировочный кран. В том случае, когда в двухэтажном доме имеет место система с вертикальными стояками, то схема монтажа сопутствующей арматуры выглядит так:

Принцип подбора изделий – такой же, как в предыдущем разделе

Прямое или угловое исполнение принимается в зависимости от компоновки оборудования и трубопроводов, так же важно при сборке использовать американки

Особое внимание обращайте на качество литья и толщину латунных стенок арматуры. Если у вас проложены сети из полипропиленовых труб, не спешите покупать ППР-краны, лучше поставить переходники и надежные металлические изделия

Совет. Балансировочные вентили ставятся на все радиаторы, кроме самого последнего, находящегося в тупике ветви. На подводках к нему достаточно поставить простые шаровые краны.

Как установить воздушный клапан?

Установка воздушного клапана может понадобиться, если в системе отопления или водопроводе накапливается воздух. Установка воздушного клапана позволяет выпустить излишки воздуха, обеспечивая более эффективное функционирование системы.

Вот пошаговая инструкция, как установить воздушный клапан:

1. Определите место, где необходимо установить воздушный клапан. Обычно он устанавливается в точке наивысшей точки системы, где воздух может накапливаться.

2. Отключите систему отопления или водопровод, чтобы избежать выхода жидкости при установке клапана.

3. Используя гаечный ключ, отвертку или другой инструмент, отверните пробку или крышку, находящуюся на месте установки клапана.

4. Вставьте воздушный клапан в отверстие. Убедитесь, что он плотно встал в отверстие.

5. Закрепите воздушный клапан в отверстии, используя гаечный ключ или другой инструмент. Убедитесь, что клапан плотно прижат к стене или трубе.

6. Закройте воздушный клапан и затяните его гайку до упора.

7. Откройте кран или клапан, чтобы запустить систему. Дайте системе работать в течение нескольких минут, чтобы освободить от воздуха.

8. Откройте воздушный клапан, чтобы выпустить накопившийся воздух. Дождитесь, пока из клапана перестанет выходить воздух и начнется струйка жидкости.

9. Закройте воздушный клапан и проверьте, нет ли утечек. Если все работает корректно, система готова к использованию.

Установка воздушного клапана может быть простой задачей, однако если вы не уверены в своих способностях, лучше обратиться за помощью к специалисту.
