Инструкция по снятию патрона с дрели разных типов: практические советы и рекомендации

1. Какую функцию выполняет патрон в дрели
2. Крепление патрона на шпинделе электродрели
3. Основные виды патронов для дрели
4. Конусный патрон
5. Зубчато-венцовая конструкция
6. Быстрозажимной патрон
7. Как снять старый патрон
8. Как снять быстрозажимной патрон с дрели резьбовой
9. Как снять конусный патрон с дрели
10. Зубчато-венцовый
11. Как достать сверло из поврежденного патрона
12. Как разобрать патрон на дрели
13. Установка патрона
14. Заключение

Какую функцию выполняет патрон в дрели

Патрон дрели представляет собой один из ключевых компонентов механизма электродрели. Он предназначен для передачи вращательного движения от электромотора к рабочему инструменту. Кроме того, он выполняет функцию закрепления сверла таким образом, чтобы обеспечивалась максимальная точность при сверлении отверстий, надежное крепление и быстрая смена инструмента.

В любых дрелях инструмент закрепляется в зажимном патроне

Крепление патрона на шпинделе электродрели

Собственно, существует два способа крепления:

• конусное сопряжение;
• резьбовое соединение.

Узнать тип крепления можно по маркировке:

• надписи В10, В12, В18 и т. п. характеризуют параметры конуса Морзе, особой формы сопрягаемых поверхностей (всего предусмотрено 9 типоразмеров от В7 до В45); перед этим обозначением маркируют диапазон диаметров хвостовиков свёрл, например, 1−6 В10;
• обозначения типа 1−15 М13×1,3; характеризующего параметры метрической резьбы (диаметр хвостовиков свёрл, диаметр резьбы и её шаг);
• аббревиатуры UNF (полная маркировка аналогична по структуре маркировке метрической резьбы, например, 2−13 мм ½ — UNF, где ½ обозначает диаметр резьбы в дюймах, а число 20 характеризует количество ниток резьбы на длине один дюйм), что обозначает крепление с помощью дюймовой резьбы; этот вид соединения характерен для импортных инструментов.

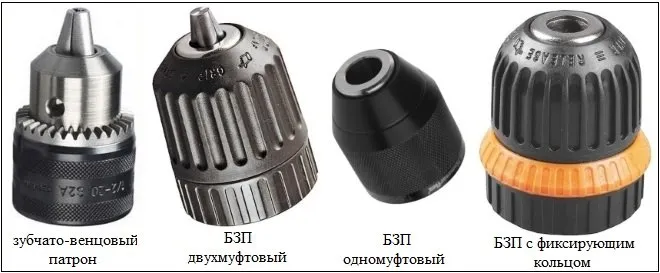

Основные виды патронов для дрели

По своей конструкции зажимы для дрели делятся на два основных типа:

• зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;
• быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.

Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ. Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры. Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

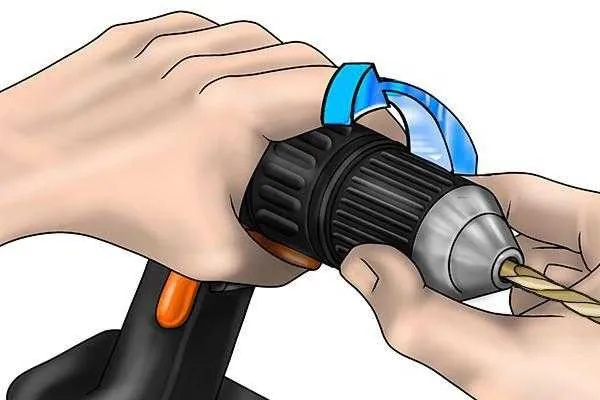

Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.

По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа. Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять. Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.

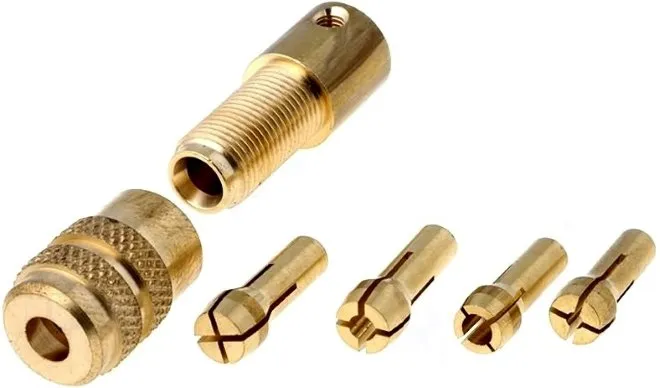

Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги

Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела. Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели. Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.

Конусный патрон

Был изобретен еще в 1864 году американским инженером Стивеном Морзе, который также разработал и предложил использование спирального сверла. Особенность такого патрона в том, что зажим рабочего элемента происходит за счет сопряжения двух валовых поверхностей и отдельной детали с посадочным отверстием. Поверхности валов и отверстие для установки сверла имеют равнозначные размеры конусности, угол которых колеблется в диапазоне от 1°25’43» до 1°30’26».

Регулируется угол путем поворота основы механизма, в зависимости от толщины устанавливаемого элемента.

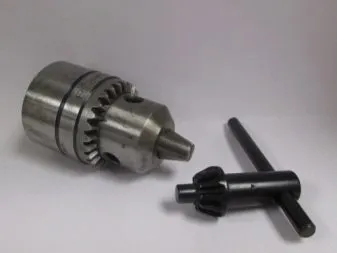

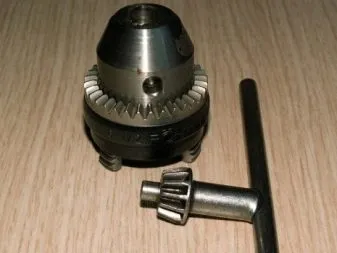

Зубчато-венцовая конструкция

Более распространенная разновидность патронов на ручном электроинструменте для домашнего пользования. Принцип устройства такого патрона прост – на конце выходящего из дрели штифта нарезана резьба, и патрон накручивается на нее подобно гайке.

Сверло удерживается в патроне за счет трех конусообразных лепестков, расположенных по центру патрона в цанге. Когда гайка на цанге проворачивается специальным ключом, лепестки сходятся вместе и зажимают хвостовик сверла или другого рабочего элемента – венчика для миксера, насадки под отвертку, ударного зубила, метчика.

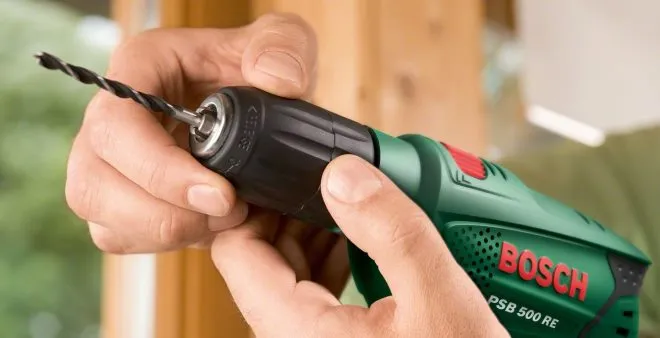

Быстрозажимной патрон

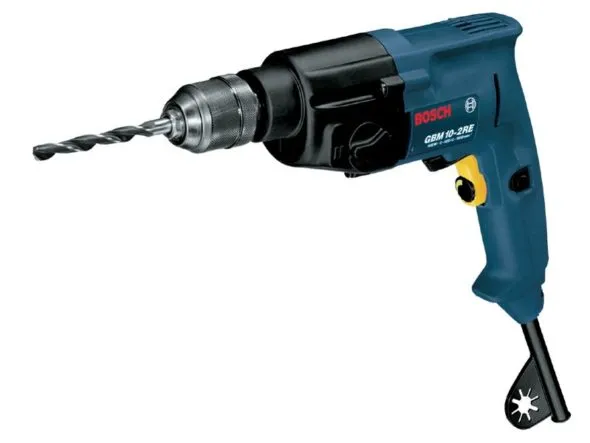

Считается наиболее удобным вариантом. Это самая поздняя по времени изобретения технологическая модификация данного устройства. Она используется практически во всех современных моделях известных производителей дрелей.

Рабочий режущий или другой элемент также фиксируется за счет специальных лепестков, только для их зажима не требуется ключ. Фиксирующие лепестки зажимаются руками – поворотом регулировочной гильзы, на которой для удобства прокручивания нанесено рифление.

Чтобы гильза не раскручивалась во время работы инструмента, в ее основании предусмотрен дополнительный блокиратор.

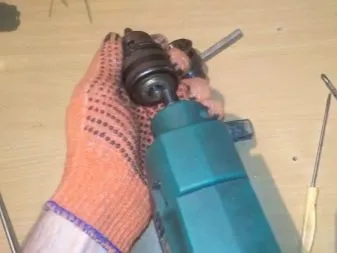

Как снять старый патрон

Обычно патроны, крепящиеся на шпинделе с помощью резьбы, для надежности дополнительно закрепляются посредством винта с левосторонней резьбой. По этой причине патрон необходимо начинать снимать с откручивания данного винта. Прежде, чем его вывернуть, к нему следует расчистить путь. Для этого кулачки патрона необходимо убрать вглубь на сколько это возможно.

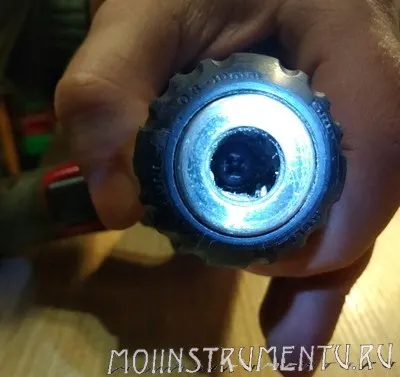

Если теперь заглянуть в патрон, то можно в центре донышка увидеть винтовую головку под крестообразную или звездообразную отвертку. Для предотвращения откручивания этого винта он сделан с левосторонней резьбой. Значит откручивать его следует вращением отвертки в правую сторону, предварительно зажав узел в слесарные тиски.


Возможно, шлицы винта за годы эксплуатации забились и, чтобы произошел их захват битой отвертки, вращая ее, одновременно следует по ней легко постукивать пассатижами или молоточком, пока не почувствуется зацеп.

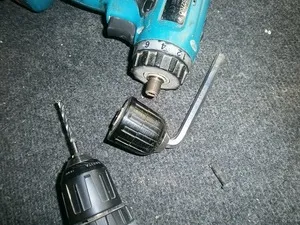

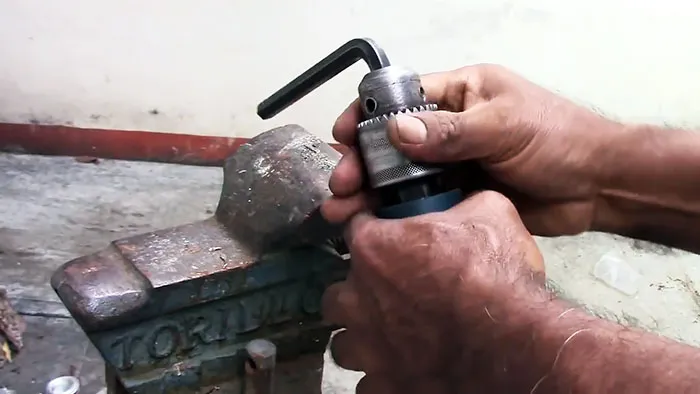

Удалив винт с левосторонней резьбой, вставляем в патрон шестигранный ключ и затягиваем его.

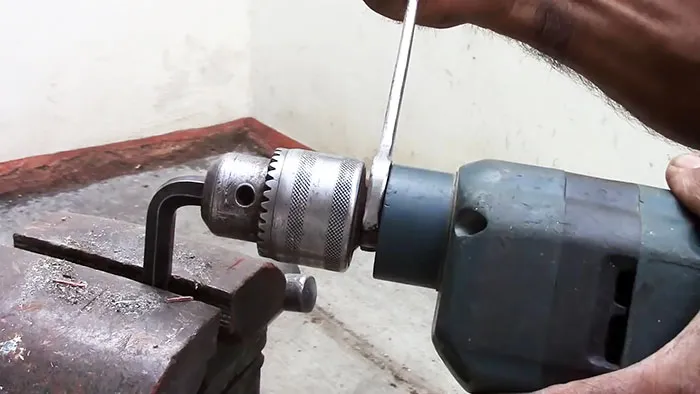

Зажимаем свободную сторону шестигранника в губках тисков и с помощью подходящего рожкового ключа срываем гайку на дрели, которой патрон закреплен к шпинделю инструмента.

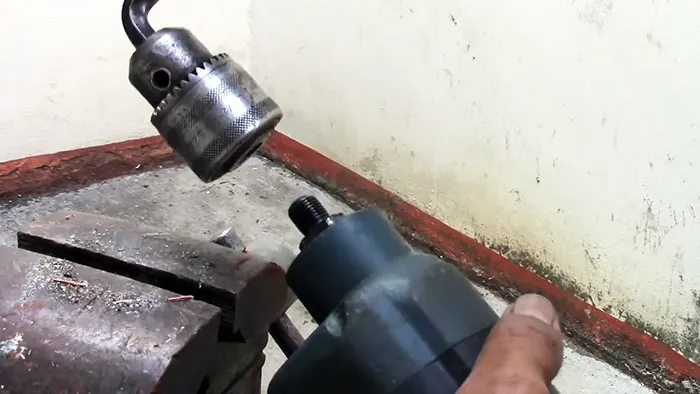

После этого можно освободить Г-образный шестигранник из тисков и вращением его влево, полностью выкрутить зажимной узел с вала шпинделя.

Как снять быстрозажимной патрон с дрели резьбовой

Особенностью резьбового соединения патрона с валом является левая резьба фиксирующего винта. Это сделано для того, чтобы, вращая сверло и «вгрызаясь» в материал, вал одновременно затягивал туже крепление патрона. Следовательно, ответ на вопрос, как снять самозажимной патрон с дрели такого типа, простой – необходимо вращать патрон, жестко удерживая корпус, по часовой стрелке.

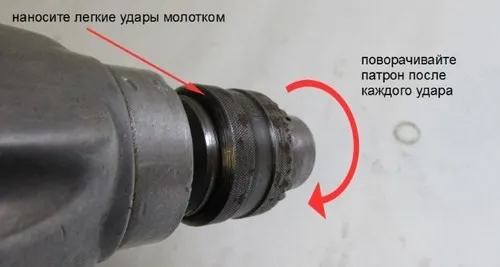

Обычно простого вращения не хватает, приходится постукивать по месту соединения, чтобы сильно затянутая резьба немного разошлась и дала возможность свободно прокрутить соединение.

Более детально процесс того, как снять самозажимной патрон с дрели, показан в видео.

1. Поскольку внутри патрона находится фиксирующий винт, к нему надо получить доступ. Для этого губки (кулачки) патрона разводятся максимально широко, внутрь вставляется отвертка. Движениями по часовой стрелке его выкручивают из гнезда. Сходу определить тип шляпки нельзя, поэтому надо вначале подсветить внутрь патрона и, скорее всего, попробовать две-три разных биты отвертки.

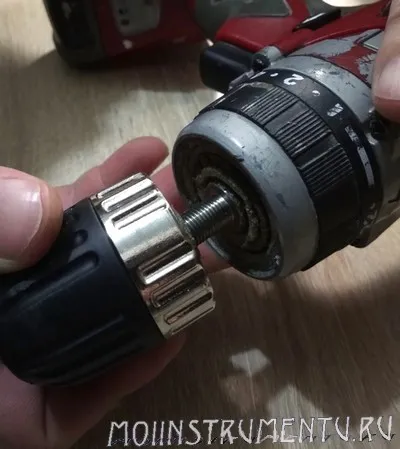

2. После удаления винта патрон легко свинчивается с вала.

В некоторых моделях фиксирующего винта нет. Тогда патрон просто свинчивается, но усилий придется приложить больше. Необходимо закрепить ключ или другую удобную для работы деталь в губках, а с помощью рожкового ключа зафиксировать вал.

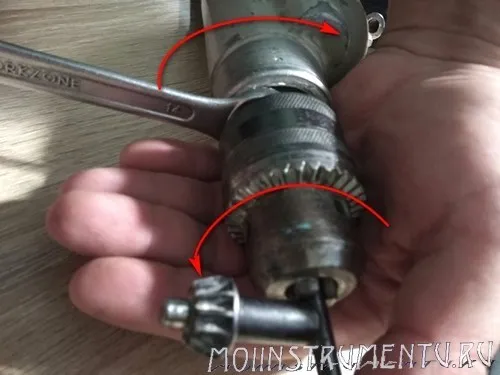

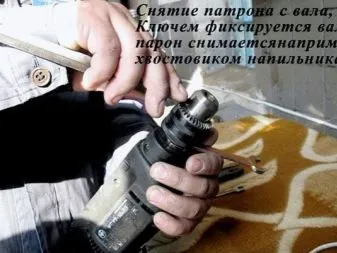

Далее инструменты вращаем в разные стороны (как показано на фото).

Очень помогает в работе WD40 – им сбрызгивают и вал, и фиксирующий винт внутри патрона. Особенно это полезно, если шляпка винта забилась и ее тип (крестовой, прямой шлиц) не определяется. После обработки WD40 шлицы легко очищаются, а резьба идет лучше.

Как снять конусный патрон с дрели

В таких моделях убрать патрон даже проще, чем для резьбового соединения. Смазка тоже не помешает, а основной алгоритм действия – постукивать по патрону и после каждого удара пытаться его провернуть. Предварительно необходимо выкрутить фиксирующий винт (здесь он с обычной, правой, резьбой).

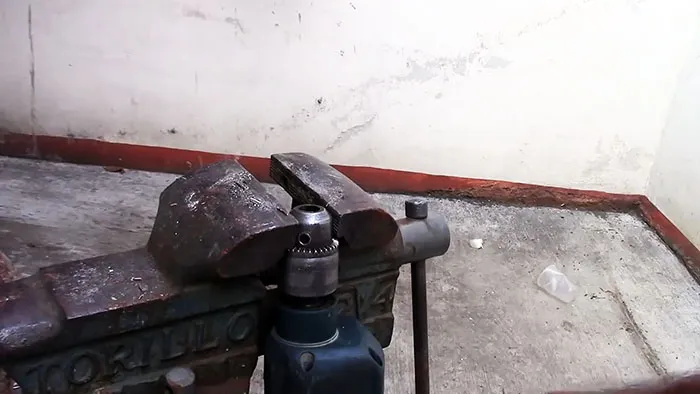

Важно: в любом случае при работе дрель (шуруповерт) лучше закрепить в тисках. Это облегчает работу и освобождает рабочие руки.

В некоторых случаях патрон настолько «врастает» в крепление, что убрать его при выходе из строя не представляется возможным. Предлагаются разные варианты удаления – от нагрева паяльной лампы до красна с последующей попыткой все-таки снять, до разрезания патрона болгаркой или другим режущим инструментом. После этого они снимается с вала по кускам.

Дополнительные сведения о том, как снять патрон с дрели Бош и поставить его на место после смазки, приведены в видео. Здесь же приведены отличия в процессе демонтажа, а именно – как снять патрон с дрели Интерскол.

Зубчато-венцовый

Зубчато-венцовый патрон накручен на встроенный в дрель штифт. Соответственно, для демонтажа устройства его нужно просто выкрутить в обратном направлении, но при этом следует учитывать некоторые нюансы. Особенность резьбового крепления патрона в том, что на выходящем из дрели штифте резьба правосторонняя, а на самом патроне – левосторонняя. Таким образом, во время работы инструмента, патрон, проворачиваясь по часовой стрелке, сам автоматически накручивается и затягивается на валу.

Такая особенность гарантирует его надежную фиксацию на дрели, исключает люфты и самопроизвольный сброс элемента от вибрации. Эту специфику посадки патрона следует учесть и при его снятии – во время работы дрели патрон накручивается на ось до упора, резьба зажимается с максимальной силой.

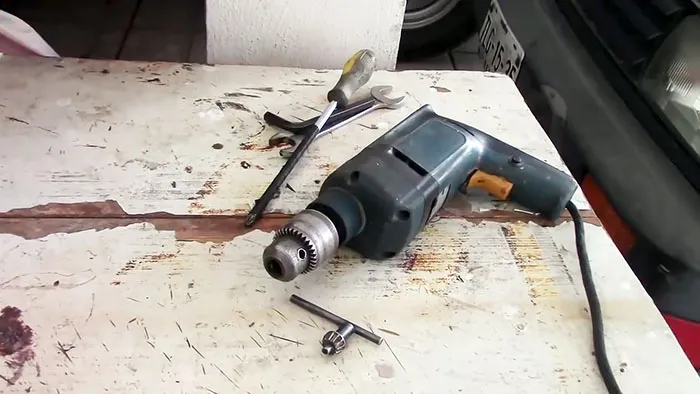

Поэтому, чтобы раскрутить его обратно, потребуются такие инструменты:

• гаечный ключ;
• крестовая или плоская отвертка;
• молоток;
• специальный ключ для зажима сверл или патронный ключ.

Рассмотрим порядок выполнения действий.

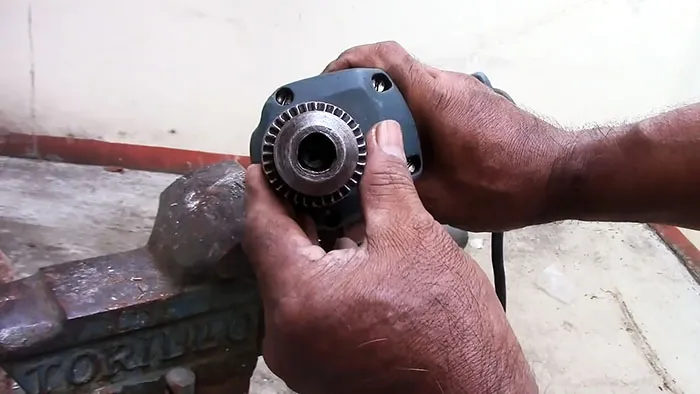

1. Специальным ключом для зажима режущего элемента (сверла) до упора провернуть цангу против часовой стрелки и опустить таким образом фиксирующие лепестки.

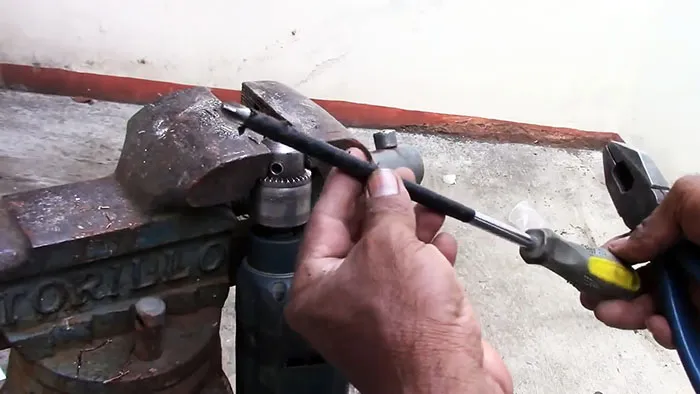

2. Внутри патрона, если заглянуть в него, будет крепежный винт, который удерживает патрон на посадочном валу. Нужно открутить этот винт с помощью отвертки, удерживая вал рожковым ключом соответствующего размера. Головка винта может быть как под крестовую отвертку, так и под плоскую – зависит от производителя. Поэтому лучше заранее подготовить оба инструмента.
3. Затем, жестко зафиксировав цангу в одном положении (удерживая ее с помощью зубцов прижимной гайки), открутить вал патрона гаечным ключом.

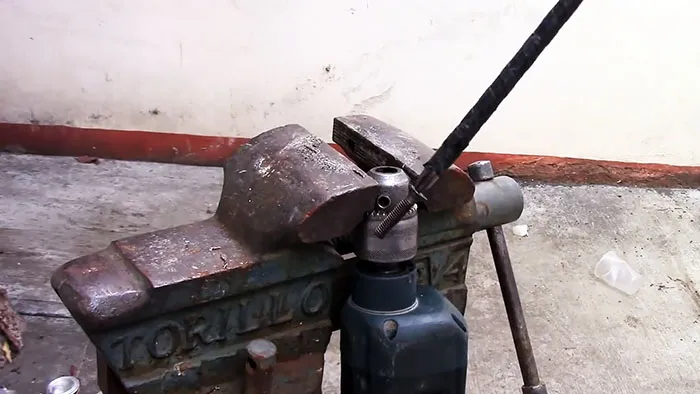

Если же посадочный вал сильно прикипел и силы рук не хватает, чтобы провернуть рожковый ключ, рекомендуется воспользоваться тисками. Зажать в тисках гаечный ключ, насадить на него вал, а внутрь цанги вставить и зажать четырехгранную головку с воротком.

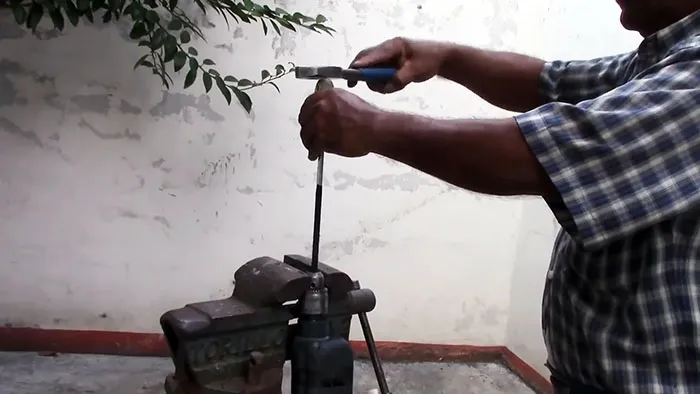

Придерживая дрель одной рукой, сорвать резьбу несильными ударами молотка по воротку. Можно попробовать провести ту же операцию и без тисков – вставить и зажать в цанге четырехгранник с длинной рукояткой (чтобы увеличить рычаг) и, крепко удерживая вал рожковым ключом, резко крутануть его против часовой стрелки.

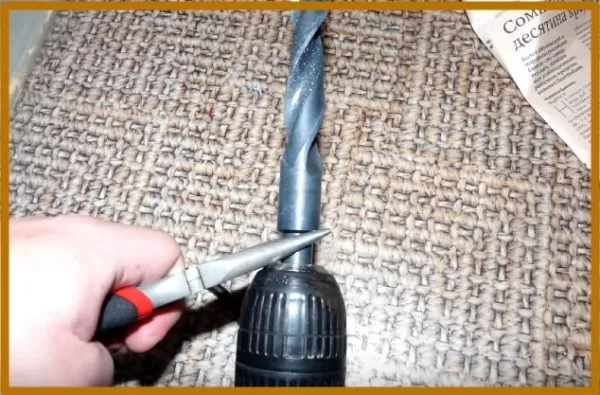

Как достать сверло из поврежденного патрона

Очень часто приходится сталкиваться с такой ситуацией, когда сверло намертво заклинивает в патроне дрели. Возникает только один вопрос, каким образом его достать? Чтобы не осуществлять демонтаж устройства, вынуть заклинившее сверло следует таким образом:

1. Сверло следует зажать в тисках в горизонтальном положении, что позволит предотвратить его поломку.
2. Зафиксировать корпус дрели в неподвижном состоянии.
3. Взять молоточек, после чего простучать по поверхности патрона легкими ударами.
4. Если проблема не решается, то удары наносятся более резкие, но не сильные, чтобы не повредить изделие.
5. Удары нужно наносить непосредственно по касательной к гильзе, и продолжать до тех пор, пока не произойдет выдвижение хвостовика насадки из кулачков.

Извлечь заклинившее сверло или насадку из старой советской дрели следует при помощи использования двух сантехнических ключей. При помощи одного ключа следует зафиксировать надежно вал дрели, а при помощи второго выполнить прокручивание патрона. Если движение не осуществляется, то нужно нанести сильный удар молотком по ключу.

Важно знать! Чтобы избежать заклинивания насадок в фиксаторах дрелей, следует осуществлять регулярно смазывание кулачков при помощи обычного моторного масла.

Как разобрать патрон на дрели

Разборка устройства необходима для того, чтобы продлить срок службы изделия. В процессе разборки осуществляется очистка и смазывание деталей изделий. Разборку можно осуществить следующим образом:

1. Используем перфоратор со специальный переходником, на который надевается кулачковый патрон с резьбовым соединением.
2. Кулачки следует спрятать внутрь.
3. С торцевой части устройства прикладывается лист пенопласта или пенополистирола. После этого обратной стороной пенопласта следует упереться в стену.
4. Осуществляется запуск перфоратора в режиме удара. В течение 2-3 секунд будет разобран патрон.

На видео описан процесс разборки более детально. На видео также представлен процесс обратной его сборки. Существует множество других вариантов разборки, но наиболее простым и приемлемым является тот, который описан выше.

В завершении следует подчеркнуть, что если вы желаете продлить срок службы своих инструментов, то обязательно выделяйте время для проведения диагностических процедур.

Установка патрона

Установка производится в обратном порядке. В случае с резьбовой фиксацией сначала нужно накрутить корпус патрона на резьбу. Затем завинтить контрольный винт. Перед этим желательно капнуть на него немного герметика. Для дополнительной фиксации.

Установка зажимного патрона на конус Морзе, проста и незамысловата.

Нужно вставить конус в гнездо и резко ударить по нему. После насаживания проверить фиксацию. В дальнейшем при работе конус осядет ещё больше.

Заключение

Особенности работы по съёму патрона дрелей разных фирм (в частности, интерскол) можно изучать при просмотре видео.

Приведенные рекомендации действительны также для перфораторов и шуруповёртов.

И ещё несколько советов:

1. Перед любой работой по ремонту дрели необходимо отключить питающий кабель от сети.
2. Если случай достаточно сложен или есть сомнения в своей квалификации ремонтника бытовой техники, лучше обратиться за помощью к профессионалам. Иначе есть риск завершить ремонт покупкой новой дрели.
