Снятие патрона с дрели — пошаговая инструкция по замене.

1. Что это такое?
2. Как снять?
   • Конусный
   • Зубчато-венцовый
   • Быстрозажимной
3. Как разобрать?
4. Как поменять?
5. Возможные проблемы с патроном

Патрон в дрели – это один из наиболее часто используемых компонентов, который быстро изнашивается и исчерпывает свой ресурс. Поэтому независимо от того, как часто инструмент используется, рано или поздно потребуется его замена. Если вас интересует вопрос «как снять патрон с дрели», то важно помнить об этой необходимости.

Что это такое?

Патрон служит посадочным местом, держателем основного рабочего элемента дрели или перфоратора. Это может быть не только сверло, но и бур по бетону для инструментов с ударной функцией, специальная насадка в виде крестовой или плоской отвертки. Существуют специальные насадки для дрели, предназначенные для шлифовки, зачистки различных поверхностей. Они крепятся на округлом или многогранном штыре, который также устанавливается в патрон.

Патроны для дрелей отличаются по конструкции и способу установки на инструмент и разделяются на три вида:

• конусные;
• зубчато-венцовые;
• быстрозажимные.

Конусный патрон

Был изобретен еще в 1864 году американским инженером Стивеном Морзе, который также разработал и предложил использование спирального сверла. Особенность такого патрона в том, что зажим рабочего элемента происходит за счет сопряжения двух валовых поверхностей и отдельной детали с посадочным отверстием. Поверхности валов и отверстие для установки сверла имеют равнозначные размеры конусности, угол которых колеблется в диапазоне от 1°25’43» до 1°30’26».

Регулируется угол путем поворота основы механизма, в зависимости от толщины устанавливаемого элемента.

Зубчато-венцовая конструкция

Более распространенная разновидность патронов на ручном электроинструменте для домашнего пользования. Принцип устройства такого патрона прост – на конце выходящего из дрели штифта нарезана резьба, и патрон накручивается на нее подобно гайке.

Сверло удерживается в патроне за счет трех конусообразных лепестков, расположенных по центру патрона в цанге. Когда гайка на цанге проворачивается специальным ключом, лепестки сходятся вместе и зажимают хвостовик сверла или другого рабочего элемента – венчика для миксера, насадки под отвертку, ударного зубила, метчика.

Быстрозажимной патрон

Считается наиболее удобным вариантом. Это самая поздняя по времени изобретения технологическая модификация данного устройства. Она используется практически во всех современных моделях известных производителей дрелей.

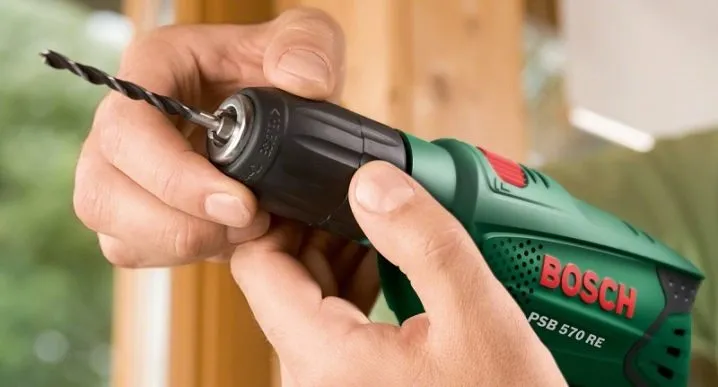

Рабочий режущий или другой элемент также фиксируется за счет специальных лепестков, только для их зажима не требуется ключ. Фиксирующие лепестки зажимаются руками – поворотом регулировочной гильзы, на которой для удобства прокручивания нанесено рифление.

Чтобы гильза не раскручивалась во время работы инструмента, в ее основании предусмотрен дополнительный блокиратор.

Как снять?

Так как все виды патронов для дрелей имеют свои конструкционные особенности, то и их демонтаж предусматривает выполнение разных действий. Понадобятся и специальные инструменты.

Возможен демонтаж и подручными или взаимозаменяемыми средствами, но при первой разборке не рекомендуется экспериментировать, так как можно повредить инструмент.

В целом же, процедура не представляет ничего сложного и вполне выполнима самостоятельно в домашних условиях

Конусный

Метод крепления патрона способом Морзе является одним из самых надежных, но при этом не предусматривает сложных манипуляций. Конструкция отлично выдерживает силовые нагрузки вдоль оси как в обычных дрелях, так и в инструментах с ударной функцией. Поэтому он так широко распространен на производственных предприятиях.

Демонтируется патрон несколькими способами.

1. Необходимо нанести удар молотком снизу по корпусу патрона. Главное, чтобы удар был направлен вдоль оси по направлению к месту посадки режущего элемента – сверла.
2. Отсоединить патрон, расклинивая поверхности: вставить в зазор между патроном и корпусом дрели, например, зубило и, подбивая его молотком, осторожно снять вал. При этом очень важно не бить в одно место, чтобы не произошел перекос вала: постепенно выдвигая вал патрона, зубило нужно вставлять в разные места.
3. Использовать специальный съемник, наподобие тех, которые используются для демонтажа подшипников.

В большинстве ручных дрелей с конусными патронами подшипник вала вмонтирован внутри корпуса инструмента. Но существуют также модели, где он расположен снаружи. В таком случае съем следует производить максимально осторожно, иначе есть вероятность повредить подшипник. Если вал прикипел слишком сильно и не поддается снятию, не стоит бить по нему молотком со всей силы.

В этих случаях рекомендуется попробовать обработать поверхность антикоррозийными средствами – керосином, аэрозольным препаратом WD-40.

Зубчато-венцовый

Зубчато-венцовый патрон накручен на встроенный в дрель штифт. Соответственно, для демонтажа устройства его нужно просто выкрутить в обратном направлении, но при этом следует учитывать некоторые нюансы. Особенность резьбового крепления патрона в том, что на выходящем из дрели штифте резьба правосторонняя, а на самом патроне – левосторонняя. Таким образом, во время работы инструмента, патрон, проворачиваясь по часовой стрелке, сам автоматически накручивается и затягивается на валу.

Такая особенность гарантирует его надежную фиксацию на дрели, исключает люфты и самопроизвольный сброс элемента от вибрации. Эту специфику посадки патрона следует учесть и при его снятии – во время работы дрели патрон накручивается на ось до упора, резьба зажимается с максимальной силой.

Поэтому, чтобы раскрутить его обратно, потребуются такие инструменты:

• гаечный ключ;
• крестовая или плоская отвертка;
• молоток;
• специальный ключ для зажима сверл или патронный ключ.

Рассмотрим порядок выполнения действий.

1. Специальным ключом для зажима режущего элемента (сверла) до упора провернуть цангу против часовой стрелки и опустить таким образом фиксирующие лепестки.

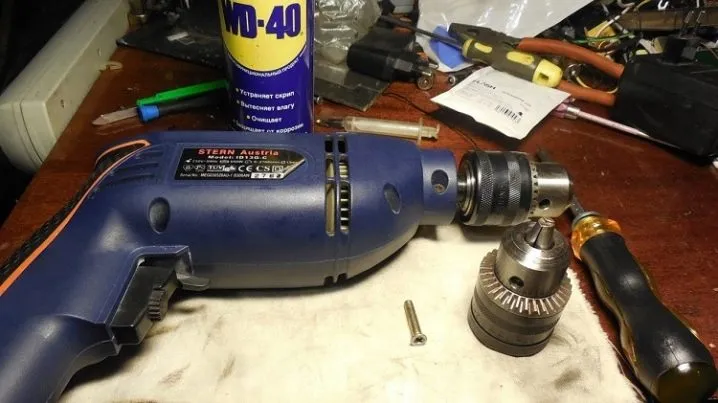

2. Внутри патрона, если заглянуть в него, будет крепежный винт, который удерживает патрон на посадочном валу. Нужно открутить этот винт с помощью отвертки, удерживая вал рожковым ключом соответствующего размера. Головка винта может быть как под крестовую отвертку, так и под плоскую – зависит от производителя. Поэтому лучше заранее подготовить оба инструмента.
3. Затем, жестко зафиксировав цангу в одном положении (удерживая ее с помощью зубцов прижимной гайки), открутить вал патрона гаечным ключом.

Если же посадочный вал сильно прикипел и силы рук не хватает, чтобы провернуть рожковый ключ, рекомендуется воспользоваться тисками. Зажать в тисках гаечный ключ, насадить на него вал, а внутрь цанги вставить и зажать четырехгранную головку с воротком.

Придерживая дрель одной рукой, сорвать резьбу несильными ударами молотка по воротку. Можно попробовать провести ту же операцию и без тисков – вставить и зажать в цанге четырехгранник с длинной рукояткой (чтобы увеличить рычаг) и, крепко удерживая вал рожковым ключом, резко крутануть его против часовой стрелки.

Быстрозажимной

В зависимости от производителя и модели инструмента, быстрозажимные патроны крепятся на дрель двумя способами – накручиваются на штифт с резьбой или фиксируются на специальных шлицах.

В первом случае его съем производится точно так же, как и зубчато-венцового устройства:

• опустить зажимные лепестки;
• выкрутить стопорный винт;
• зажать в патроне шестигранник или вороток;
• зафиксировав основание вала, выкрутить его легкими ударами молотка по шестиграннику.

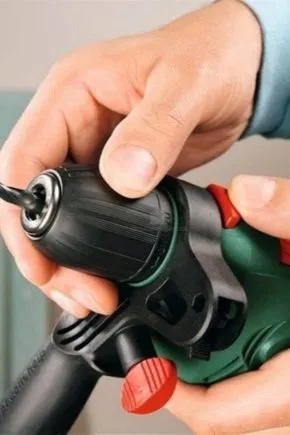

Второй вариант со шлицами используется в современных устройствах и не предусматривает для снятия применения каких-либо инструментов. Все производится руками в автоматическом режиме легко и непринужденно. Нужно лишь крепко зажать рукой верхнее кольцо патрона, а нижнее провернуть против часовой стрелки до появления щелчка.

Ориентироваться можно и по специальным меткам на корпусе патрона. Они указывают, до какого положения нужно прокрутить нижнее кольцо, чтобы снять устройство.

Как разобрать?

Чтобы разобрать зубчато-венцовый патрон, нужно закрепить его в тисках в вертикальном положении лепестками вверх. Прижимные лепестки или кулачки предварительно опустить вниз до упора. Затем открутить разводным ключом зубчатую гайку, желательно перед этим смазать ее маслом. Когда зажимная гайка откручена, снять внутренний подшипник и шайбу. Вынуть изделие из тисков и выкрутить гильзу из основания.

Существуют модели, в которых основание не вкручено, а просто вставлено во внешнюю регулировочную муфту (рубашку). Тогда патрон следует зафиксировать в тисках таким же образом, но только чтобы гильза проходила между их губками, а края муфты упирались в них. Максимально углубить кулачки или лепестки и открутить зубчатую гайку. Сверху положить прокладку из мягкого металла (медь, бронза, алюминий), разогреть рубашку строительным феном или паяльной лампой и выбить корпус молотком.

Быстрозажимные патроны разбираются гораздо проще, но они не предусматривают полного разбора на все составляющие части.

Чтобы почистить, проверить внутренности элемента на наличие повреждений или заменить их, необходимо:

• крепко удерживать в руке часть механизма, где расположены зажимные кулачки;
• вставить в прорезь между муфтами отвертку и аккуратно, проворачивая патрон, отделить и снять нижнюю пластиковую часть корпуса;
• максимально углубить лепестки;
• вставить в патрон болт соответствующего размера и выбить молотком металлический сборной корпус из второй наружной муфты.

Дальше разбирать быстрозажимной патрон не имеет смысла. Во-первых, уже и так будут доступны все места, нуждающиеся в чистке или смазке. Во-вторых, дальнейшая разборка внутреннего элемента не предусматривается производителем и соответственно приведет к порче, выходу из строя всего механизма.

Конус Морзе предполагает еще меньше манипуляций для разборки. После демонтажа всего механизма с дрели, необходимо зажать наружную металлическую муфту (рубашку) в тисках или крепко удерживать ее плоскогубцами. Затем при помощи газового ключа, плоскогубцев или вставленного внутрь шестигранника, выкрутить зажимной конус из корпуса.

Как поменять?

Конус Морзе в основном используется на оборудовании машиностроительных предприятий. Но некоторые производители оснащают такой конструкцией и ручные дрели, перфораторы для частного, домашнего использования. Маркируется конусный патрон буквой и цифрами. Например, В12, где В условно обозначает наименование конуса, а число 12 – размер диаметра хвостовика рабочего элемента, например, сверла.

Эти показатели следует обязательно учитывать при замене.

Чтобы сменить такой патрон, нужно сбить его с дрели молотком или специальным съемником. Новое изделие устанавливается путем насадки его тыльной стороны на конусный вал.

Зубчато-венцовый патрон применяют при изготовлении не только домашних, но и профессиональных строительных дрелей, рассчитанных на серьезные нагрузки и длительный срок эксплуатации. Когда важна бесперебойная, практически безостановочная работа инструмента в течение нескольких часов – при сборке различных строительных конструкций, мебели, станков. Поэтому он предусматривает быструю замену, чтобы рабочие не теряли на это много времени. Нужно лишь открутить вал изношенного механизма с вмонтированного в корпус дрели штифта и вкрутить на его место новый патрон.

Быстрозажимной патрон меняется быстрее всего. Ориентируясь по указателям на корпусе, требуется только зафиксировать рукой его верхнюю часть и провернуть нижнюю до получения характерного щелчка.

Новое изделие монтируется в обратном порядке – насаживается на шлицы и зажимается путем поворота фиксирующей муфты.

Возможные проблемы с патроном

Любое устройство, каким бы высоким качеством оно ни обладало, со временем изнашивается, вырабатывается и выходит из строя. Патроны для дрели – не исключение. Чаще всего причиной поломки становится износ удерживающих сверло лепестков – их грани стираются, от этого происходит биение, возникает люфт рабочего элемента. Не менее часто встречается проблема проворачивания сверла во время его прижима к обрабатываемой поверхности. Такая неисправность говорит об износе посадочной резьбы или выработке инструментального конуса, в зависимости от разновидности механизма.

Существует и множество других неисправностей, когда патрон заедает или его заклинило.

В любом случае, при первых же нарушениях нормальной работы, необходимо прекратить эксплуатацию инструмента и выявить причину. Иначе есть риск довести механизм до состояния, когда ремонт станет уже невозможен, и потребуется полная замена всего элемента, что будет стоить гораздо дороже.
