Размеры бетонных колец для колодцев по ГОСТ — таблицы
Наличие функционирующей канализации и колодца является неотъемлемым условием как для частных домов, так и для многоквартирных зданий. Построение и обустройство таких сооружений подразумевает соблюдение определенных стандартов и требований, чтобы они соответствовали высоким санитарно-гигиеническим нормам.
При проектировании и установке канализации и колодца необходимо учесть определенные параметры бетонного кольца, так как их размеры имеют важное значение для надежности и эффективности системы.
Поэтому оптимальным решением при выполнении таких работ будет установка бетонного кольца. Это изделие из прочного и долговечного материала, способное прослужить практически вечно, при условии, что кольцо правильно подобрано, монтаж выполнен с соблюдением всех требований. Поэтому имеет смысл рассмотреть особенности бетонных колец, разобраться в размерном ряде и способах установки.
Какие бывают кольца. Виды и назначение
Колодезные кольца – это железобетонные конструкции круглой формы, применяемые для обустройства инженерных коммуникаций, заглубляемых ниже уровня земли. В зависимости от сооружаемой конструкции, применяются следующие виды колец:
-
Канализационные и водозаборные.
-
Изделия для прокладывания подземных кабельных электросетей.
-
Коллекторы.
-
Газопроводные и водозаборные.
Кроме этого, на рынке встречаются такие разновидности:
-
Кольца с плоским и замковым торцом.
-
Ремонтные.
-
Доборные.
-
Опорные.
Вне зависимости от вида и предназначения, изделия изготавливаются из тяжёлого бетона, марки 200-500, выполняется армирование.

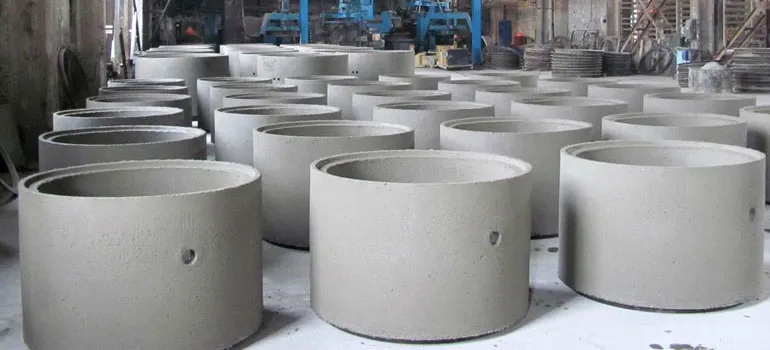

Технология производства
Изготавливают кольца для колодцев из жёсткого бетона, который заливается в опалубку. Нужно уточнить, что предварительно делают армирование из стальной проволоки, диаметром 8-12 мм. На противоположных концах конструкции устанавливают два вертикальных стержня, которые выполняют функцию ушек для подъёма кольца.
Форма уплотняется при помощи вибрации, чтобы исключить образование пустот. Опалубку снимают через сутки после заливки бетона. После этого готовые изделия складируются на открытых площадках. Отпускная прочность кольца (50% от заданной) набирается примерно через 7 дней. Полная прочность бетона достигается спустя 28 суток.

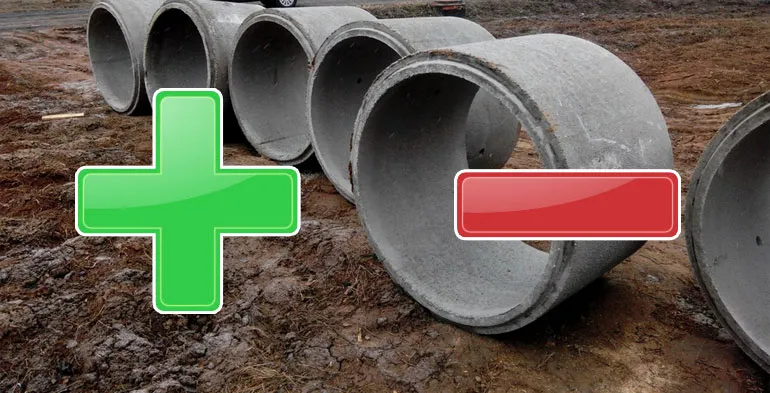

Достоинства и недостатки колец из железобетона
Не секрет, что любой строительный материал имеет свои сильные и слабые стороны. Эта особенность относится и к готовым изделиям. Бетонные кольца кажутся идеальными, но даже они не лишены некоторых недостатков.
К неоспоримым преимуществам ЖБ-колец можно отнести следующее:
-
Высокое качество по доступной цене.
-
Широкий размерный ряд.
-
Возможность быстро обустроить систему водопровода и канализации.
-
Высокая герметичность: плотное прилегание швов исключает попадание внутрь конструкции грунтовых вод.
-
Длительный срок эксплуатации: армированный бетон нейтрален к любой среде, поэтому может прослужить не менее 100 лет.
-
Жёсткость конструкции: колодцы из бетонных колец можно монтировать даже на нестабильном грунте.
К явным недостаткам относятся такие моменты:
-
Габариты и вес: установить бетонное кольцо невозможно без использования строительной техники, что несколько «утяжеляет» стоимость монтажа.
-
Отсутствие мобильности: перенести такой колодец очень трудно.
Можно заметить, что положительных особенностей больше, этим и объясняется стабильно растущая популярность бетонных колец.
Маркировка согласно ГОСТ. Как правильно прочитать условные обозначения
На каждом железобетонном кольце имеется маркировка, которая определяет сферу применения изделия. Условные обозначения соответствуют нормам ГОСТ, выглядит это так:
-
КЛК – изделия, предназначенные для обустройства водостока и городских ливневых канализаций.
-
КВГ – кольца, применяемые для монтажа газопровода и водопроводных колодцев.
-
КО – опорное кольцо, образующее фундамент колодца.
-
КС – стеновые модели, устанавливаемые на ограниченных пространствах.
-
КФК – дренажные системы и сети коллекторов.
Помимо этого, маркировка колец содержит и числовые обозначения.
Пример расшифровки:
КС-7-9. Это означает стеновое кольцо с толщиной стенок 70 и высотой 900 мм.

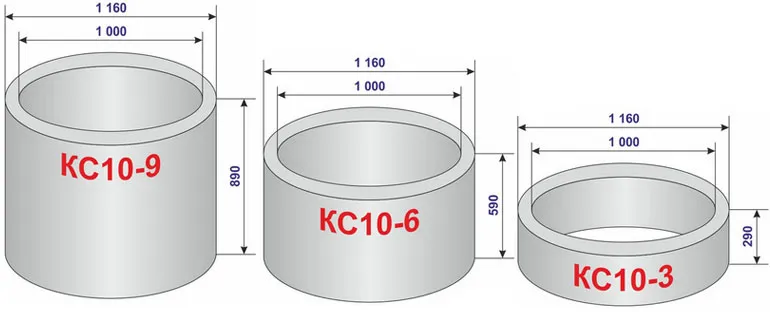

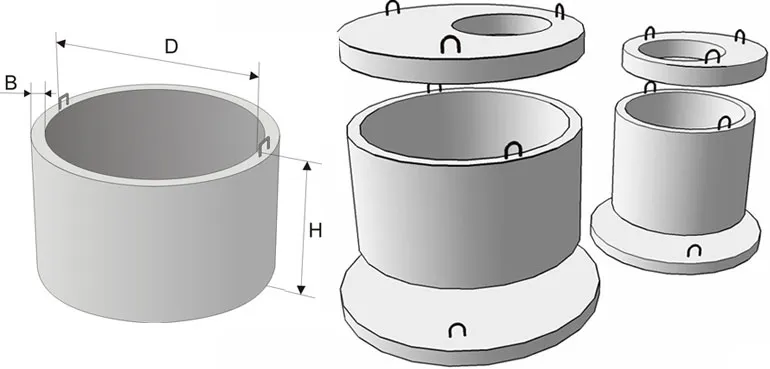

Стандартные размеры железобетонных колец
Бетонные кольца представлены весьма разнообразным размерным рядом. Стандартные размеры изделий выглядят так:
-
Высота: 10-100 см.
-
Толщина стенок: 70-120 мм.
-
Внутренний диаметр: 70-200 см.
-
Удельный вес: 46-2 300 кг.
Благодаря таким типоразмерам, подобрать кольца для обустройства индивидуальной системы водоснабжения не составляет труда.
Наименование | Диаметр D, мм | Диаметр d, мм | Высота h, мм | Толщина, мм | Объем бетона, куб.м | Вес, тонн |
---|---|---|---|---|---|---|
К-10-10 | 1160 | 1000 | 990 | 80 | 0.27 | 0.68 |
К-10-5 | 1160 | 1000 | 490 | 80 | 0.14 | 0.35 |
К-12-10 | 1410 | 1250 | 990 | 80 | 0.33 | 0.82 |
К-12-5 | 1410 | 1250 | 490 | 80 | 0.17 | 0.42 |
К-15-10 | 1680 | 1500 | 990 | 90 | 0.44 | 1.1 |
К-15-5 | 1680 | 1500 | 490 | 90 | 0.22 | 0.55 |
К-20-5 | 2200 | 2000 | 490 | 100 | 0.33 | 0.82 |
К-7-1,5 | 840 | 700 | 145 | 70 | 0.06 | |
К-7-10 | 840 | 700 | 990 | 70 | 0.17 | 0.42 |
К-7-5 | 840 | 700 | 495 | 70 | 0.21 | |
КС 7.6 | 840 | 700 | 590 | 70 | 0.3 | 0.25 |
КС10.18а | 1160 | 1000 | 1790 | 80 | 0.46 | 1.15 |
КС10.3 | 1160 | 1000 | 290 | 80 | 0.08 | 0.2 |
КС10.6 | 1160 | 1000 | 590 | 80 | 0.16 | 0.4 |
КС10.9 | 1160 | 1000 | 890 | 80 | 0.24 | 0.6 |
КС10.9а | 1160 | 1000 | 890 | 80 | 0.22 | 0.55 |
КС13.6 | 1410 | 1250 | 590 | 80 | 0.2 | 0.5 |
КС13.9а | 1410 | 1250 | 890 | 80 | 0.28 | 0.7 |
КС13.9б | 1410 | 1250 | 890 | 80 | 0.24 | 0.6 |
КС15.18 | 1680 | 1500 | 1790 | 90 | 2.01 | |
КС15.18а | 1680 | 1500 | 1790 | 90 | 0.75 | 1.88 |
КС15.18б | 1680 | 1500 | 1790 | 90 | 0.72 | 1.8 |
КС15.6 | 1680 | 1500 | 590 | 90 | 0.66 | |
КС15.6б | 1680 | 1500 | 590 | 90 | 0.22 | 0.55 |
КС15.9 | 1680 | 1500 | 890 | 90 | 0.4 | 1 |
КС15.9а | 1680 | 1500 | 890 | 90 | 0.35 | 0.88 |
КС15.9б | 1680 | 1500 | 890 | 90 | 0.32 | 0.8 |
КС20.12а | 2200 | 2000 | 1190 | 100 | 0.67 | 1.68 |
КС20.12б | 2200 | 2000 | 1190 | 100 | 0.64 | 1.6 |
КС20.18б | 2200 | 2000 | 1790 | 100 | 1.02 | 2.55 |
КС20.6 | 2200 | 2000 | 590 | 100 | 0.39 | 0.98 |
КС20.6б | 2200 | 2000 | 590 | 100 | 0.3 | 0.75 |
КС20.9 | 2200 | 2000 | 890 | 100 | 0.59 | 1.48 |
КС20.9б | 2200 | 2000 | 890 | 100 | 0.44 | 1.10 |
КС25.12а | 2700 | 2500 | 1190 | 100 | 0.87 | 2.18 |
КС25.12б | 2700 | 2500 | 1190 | 100 | 0.76 | 1.90 |
КС25.6 | 2700 | 2500 | 590 | 100 | 0.48 | 1.2 |
КС7.3 | 840 | 700 | 290 | 70 | 0.05 | 0.13 |
КС7.9 | 840 | 700 | 890 | 70 | 0.15 | 0.38 |
КЦ12.9 | 1410 | 1250 | 290 | 80 | 0.30 | 0.75 |
КЦ25.12 | 2700 | 2500 | 1190 | 100 | 0.97 | 2.42 |
ПК-7С | 870 | 360 | 0.09 |
Что ещё потребуется? Дополнительные элементы
Нужно отметить, что установка одних колец не решит проблему качественной системы водоснабжения. Чтобы колодец соответствовал предъявляемым требованиям, потребуется монтаж дополнительных элементов. Это не обязательное условие, но соблюдение этого правила поможет предотвратить загрязнение системы сточными водами, увеличит срок эксплуатации, придаст конструкции завершённый вид.
Для этого применяются:
-
Плиты низа – обеспечивают надёжное основание.
-
Плиты перекрытия – благодаря узкому отверстию сверху такой плиты устанавливают кольцо малого диаметра, закрываемое обычной крышкой канализационного люка.
-
Доборные кольца – изделия стандартного диаметра, но меньшей толщины. Такие элементы помогают поднять высоту колодца на нужный уровень.
Использование таких изделий обеспечивает колодцу максимальную герметичность, предотвращает промерзание труб в зимний период.

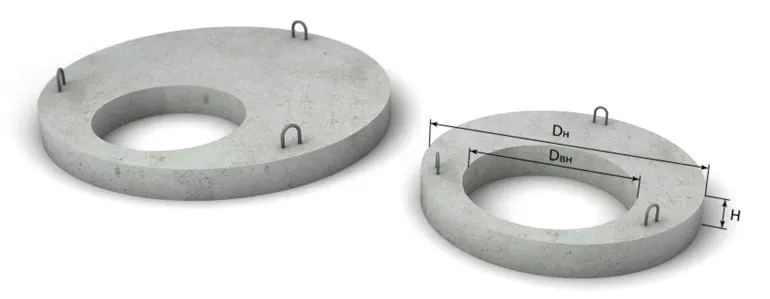

Крышки для колодцев
Наименование | Диаметр Dн, мм | Диаметр Dвн, мм | Толщина H, мм | Объем бетона, куб.м | Вес, тонн |
---|---|---|---|---|---|
1ПП 15 |
1680 | 700 | 150 | 0.69 | |
1ПП 20 |
2200 | 700 | 160 | 1.37 | |
1ПП 25 |
2700 | 700 | 180 | 2.45 | |
1ПП 25-2 |
2700 | 700 | 180 | 2.4 | |
1ПП 8 |
1000 | 580 | 170 | 0.33 | |
1ПП15-1 |
1680 | 700 | 150 | 0.27 | 0.68 |
1ПП15-2 |
1680 | 700 | 150 | 0.27 | 0.68 |
1ПП20-1 |
2200 | 700 | 160 | 0.51 | 1.38 |
1ПП20-2 |
2200 | 700 | 160 | 0.51 | 1.38 |
2ПП 15 |
1680 | 700 | 150 | 0.69 | |
2ПП 20 |
2200 | 1000 | 160 | 1.2 | |
2ПП 20-2 |
2200 | 1000 | 160 | 0.45 | 1.2 |
2ПП 25 |
2700 | 700 | 180 | 2.4 | |
2ПП 25-2 |
2700 | 700 | 180 | 2.31 | |
2ПП 8 |
1000 | 800 | 170 | 0.33 | |
2ПП15-1 |
1680 | 700 | 150 | 0.27 | 0.68 |
2ПП15-2 |
1680 | 700 | 150 | 0.27 | 0.68 |
2ПП20-1 |
2200 | 1000 | 160 | 0.45 | 1.2 |
3ПП 15 |
1680 | 1000 | 150 | 0.54 | |
3ПП 15-1 |
1680 | 1000 | 150 | 0.21 | 0.53 |
3ПП 15-2 |
1680 | 1000 | 150 | 0.21 | 0.53 |
3ПП 20 |
2200 | 700 | 160 | 1.34 | |
4ПП 20-2 |
2200 | 700 | 160 | 1.28 | |
КЦП1.20Н |
2200 | 700 | 160 | 0.51 | 1.28 |
КЦП1.25Н |
2700 | 700 | 180 | 0.92 | 2.31 |
КЦП2.25 |
2700 | 700 | 180 | 0.96 | 2.40 |
ПВГ-15 |
1720 | 700 | 140 | 0.27 | 0.68 |
ПВГ-20 |
2240 | 700 | 160 | 0.57 | 1.43 |
ПВГ-25 |
2740 | 700 | 180 | 0.99 | 2.48 |
ПВК-8 |
1000 | 400 | 170 | 0.06 | 0.15 |
ПК-10 |
1200 | 700 | 120 | 0.09 | |
ПК-12 |
1450 | 700 | 140 | 0.18 | 0.45 |
ПК-15 |
1720 | 700 | 140 | 0.27 | 0.68 |
ПК-15-10 |
1720 | 1000 | 140 | 0.21 | 0.52 |
ПК-20 |
2240 | 700 | 160 | 0.54 | 1.35 |
ПК-20-10 |
2240 | 1000 | 160 | 0.5 | 1.25 |
ПК-25 |
2740 | 700 | 180 | 0.96 | 2.4 |
ПК-25-15 |
2740 | 1500 | 180 | 0.74 | 1.85 |
ПКБ8 |
1000 | 400 | 170 | 0.06 | 0.15 |
ПКМ8 |
1000 | 580 | 170 | 0.08 | 0.19 |
ПП 10 |
1160 | 700 | 150 | 0.25 | |
ПП 13 |
1410 | 700 | 150 | 0.44 | |
ПП10-1 |
1160 | 700 | 150 | 0.1 | 0.25 |
ПП10-2 |
1160 | 700 | 150 | 0.1 | 0.25 |
ПП13-1 |
1410 | 700 | 150 | 0.18 | 0.45 |
ПП13-2 |
1410 | 700 | 150 | 0.18 | 0.45 |

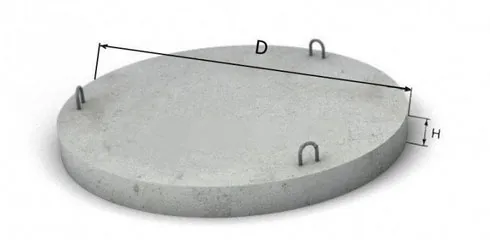

Плиты днища
Наименование | Диаметр D, мм | Толщина h, мм | Объем бетона, куб.м | Вес, тонн |
---|---|---|---|---|
ПН 7 |
840 | 100 | 0.12 | 0.09 |
ПН10 |
1500 | 100 | 0.18 | 0.45 |
ПН15 |
2000 | 120 | 0.38 | 0.95 |
ПН20 |
2500 | 120 | 0.59 | 1.48 |
ПН25 |
3000 | 140 | 0.98 | 2.45 |

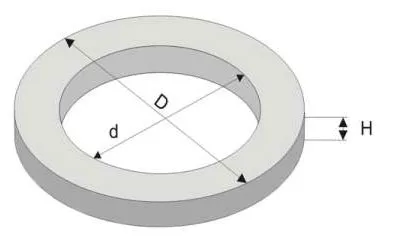

Опорные кольца
Наименование | Диаметр D, мм | Диаметр d, мм | Толщина H, мм | Объем бетона, куб.м | Вес, тонн |
---|---|---|---|---|---|
К-1 |
840 | 700 | 180 | 0.13 | |
КО1 |
900 | 600 | 100 | 84 | |
КО4 |
840 | 580 | 40 | 0.02 | 40 |
КО6 |
840 | 580 | 70 | 0.02 | 0.05 |

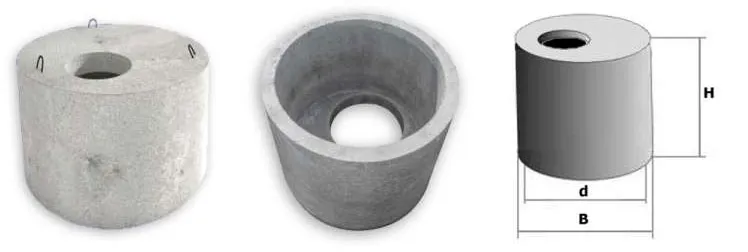

Кольца с крышками
Наименование | Диаметр D, мм | Высота H, мм | Диаметр d, мм | Толщина B, мм | Объем бетона, куб.м | Вес, кг |
---|---|---|---|---|---|---|
ПК 10 |
1160 | 890 | 1000 | 80 | 0.36 | 780 |
ПК 15 |
1680 | 890 | 1520 | 80 | 0.61 | 1400 |
Процесс монтажа
Чтобы колодец соответствовал установленным требованиям, монтаж конструкции нужно проводить по всем правилам. Здесь необходимо выполнять общеизвестный порядок действий:
-
Выбор места
Водопроводные колодцы и дренажные системы не обустраиваются вплотную к жилой застройке. Средняя удалённость от дома – около 5 метров. В выбранном месте не должно быть грунтовых вод, иначе придётся нести дополнительные расходы на герметизацию. Кроме этого, к месту монтажа должна свободно подъезжать спецтехника.
-
Котлован
Для рытья котлована лучше нанять технику: глубина ямы должна равняться высоте двух колец. Выкопать такой котлован вручную будет весьма проблематично. На дно котлована укладывают дренажную подушку из слоёв песка и щебня, толщиной не менее 50 см.
-

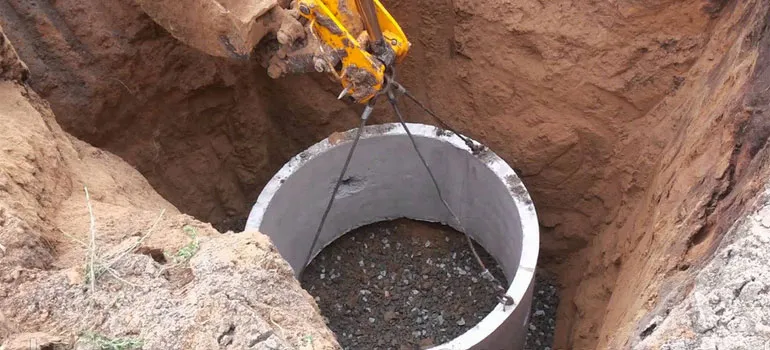

Кольца
Для нижнего яруса идеально подойдёт кольцо с глухим дном, если изделие сквозное, сначала укладывается плита низа. Элементы устанавливаются друг на друга при помощи автокрана, стык замазывается раствором. Если колодец монтируется на подвижном грунте, стык можно укрепить металлическими скобами.
После установки колец, к колодцу подводят коммуникации, выполняют необходимые соединения, засыпают котлован, накрывают кольца верхней плитой, устанавливают канализационные люки.
Какому производителю отдать предпочтение?
Бетонные кольца для колодцев выпускает около 250 компаний, расположенных на всей территории России. Рассмотрим 5 проверенных производителей.
-
ООО «МастерСтрой». Предприятие находится в подмосковном Воскресенске, специализируется на продаже кулевого и валового цемента, занимается изготовлением напорных труб и железобетонных колец.
-
ОАО «Завод промышленных строительных деталей». Компания известна на строительном рынке более 45 лет, это один из крупнейших производителей ЖБК в Тюменском регионе. Предприятие имеет собственную строительную лабораторию (аккредитованную), которая контролирует качество выпускаемой продукции.
-
ООО «Торговая Компания Вира». Производственная линия предприятия находится в Санкт-Петербурге. Компания занимается изготовлением железобетонных колец и безнапорных труб. Вся продукция проходит многоступенчатый контроль качества.
-
ООО «Монолит Строй». Компания находится в Подмосковье, занимается изготовлением и реализацией железобетонных изделий с 2007 года. В выпускаемый ассортимент входят мостовые и составные сваи, ФБС, стеновые кольца, плиты низа и крышки колодцев.
-
ООО «ГазоБлоки». Это Воронежская компания, занимающаяся выпуском товарного бетона, силикатного и облицовочного кирпича, бетонных колец и дополнительных элементов к ним.
Нужно уточнить, что это далеко не единственные поставщики российского региона. Приведённые компании строго следят за качеством выпускаемой продукции, работают напрямую с поставщиками сырья, соблюдают нормы ГОСТ.
Какие есть бетонные кольца?
Существует несколько видов бетонных колец, которые используются для различных целей. Вот некоторые из них:
-
Кольца колодцев — это кольца из бетона, которые используются для строительства колодцев для воды, канализации и других подземных систем. Они имеют различные размеры и могут быть плоскими или коническими.
-
Кольца для дренажа — это кольца из бетона, которые используются для создания систем дренажа для сбора и отвода воды. Они также могут иметь различные размеры и формы, в зависимости от требуемого объема и местных условий.
-
Кольца для канализации — это кольца из бетона, которые используются для создания систем канализации для сбора и транспортировки сточных вод. Они могут иметь различные размеры и формы, в зависимости от размера системы и требований местных правил и норм.
-
Кольца фундаментные — это кольца из бетона, которые используются для создания фундаментов для зданий и сооружений. Они имеют большие размеры и выдерживают большие нагрузки, поэтому они должны быть изготовлены из прочного и качественного материала.
Это только несколько примеров бетонных колец, которые могут использоваться в различных конструкциях и системах. Размеры, формы и типы бетонных колец могут быть различными, в зависимости от конкретных требований и условий строительства.
