Армированные полипропиленовые трубы — разновидности и процесс монтажа

Совсем недавно альтернативные варианты к стальным трубам отсутствовали. Продукция из металла требовала значительных усилий при транспортировке и специфических навыков монтажа. Однако с появлением армированных полипропиленовых и обычных полипропиленовых труб все изменилось.

Однако все изменилось с появлением труб полипропиленовых армированных и обыкновенных. Их успешно применяют при установке инженерных коммуникаций. Спросом пользуется усиленная трубная полимерная продукция. Поэтому полезно будет узнать ее особенности, разновидности, применение и монтажные нюансы.

1. Что такое армированная ПП труба
2. Сфера применения
3. Виды армирования
4. Труба ПП армированная алюминием
5. Труба ПП стекловолокно
6. Сравнительные характеристики
7. Технические параметры эксплуатации
8. Монтаж ПП армированных труб
9. Вывод и видео по теме

Что такое армированная ПП труба

Среди всех органических полимеров особое место занимает полипропилен. Из него создается долговечная и не опасная продукция. К минусам не армированного материала относится провисание и деформационные изменения трубопроводов, когда по ним перемещается очень горячая жидкая среда.

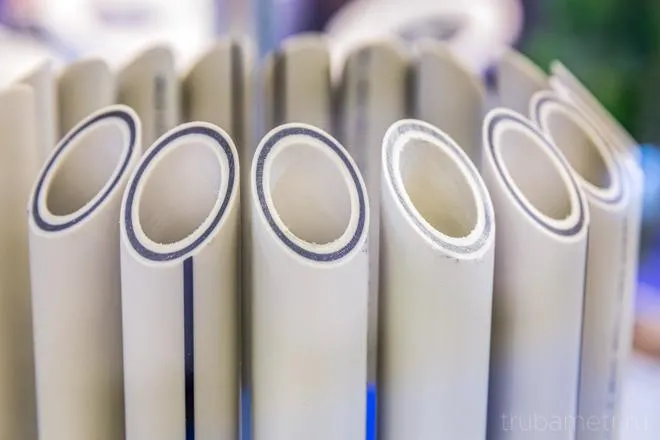

Армированный полипропилен

Недостатком простого полипропилена также является линейное тепловое расширение. Этот минус создает существенные неудобства во время эксплуатации полимерных отопительных сетей или ПП трубопроводов с горячей водой.

В коммуникациях длина труб может увеличиваться до 10 мм на 1000 мм. Поэтому обязательно в них устанавливаются компенсаторы для стабилизации удлинения.

Из-за линейного расширения ПП труб ухудшается внешний вид и увеличивается стоимость открыто проложенных систем. При закрытой укладки существует вероятность, что произойдет нарушение целостности штукатурного слоя.

Армирование — это технология укрепления трубного проката. Для этого в стенку изделий добавляют слой стекловолокна или алюминия.

Применение стеклообразных волокон является новым вариантом укрепления полимерного проката. Трубы полипропиленовые армированные стекловолокном, более прочные. Ведь стеклопластик уменьшает пластичность.

Возможности усиленных полимерных труб почти такие же, как и у металлических трубопроводов. При этом у них остаются неизменными достоинства полипропилена.

ПП трубы с армированием располагают преимуществами:

• инертностью к влиянию химического характера;
• отсутствием выделений вредных веществ, что позволяет использовать на предприятиях пищевой промышленности;
• прекрасной гладкостью внутренней части, неизменной со временем и не помогающий появлению накипи и скоплению осадков;
• минимальной теплой и шумовой проводимостью;
• невысокой ценой, которая меньше, чем у аналогов из металла;
• небольшим весом, позволяющим выполнять перемещение и перевозку с минимальными усилиями;
• маленьким коэффициентом продольного расширения, меньшим в 5 раз, чем у продукции из обычного полипропилена;
• отличной стойкостью перед высокими температурами и большими нагрузками.

Несмотря на увеличенное количество преимуществ, полимерная усиленная трубная продукция по-прежнему легко монтируется. Для выполнения процесса не требуется особых знаний, что нельзя сказать об подобных металлических изделиях.

Сфера применения

Армированный трубный прокат из полипропилена используют для монтажа:

• систем отопления автономного и централизованного назначения;
• водоснабжения с горячей водой;
• коммуникаций на промышленных предприятиях, позволяющих перемещать агрессивные среды и жидкие вещества пищевого назначения.

Чаще всего продукцию приобретают домовладельцы. Ведь она отвечает современным требованиям. Изделия отличаются большим сроком службы. Это имеет огромное значение при монтаже тепловых контуров в частных домах.

Тем более системы из полипропиленовых труб со стекловолокном или алюминием можно самостоятельно смонтировать, без труда обслужить и даже отремонтировать.

Не рекомендуется использовать армированный прокат для создания централизованных отопительных систем в холодных регионах.

Существенный перепад температур и большие нагрузки негативно сказываются на долговечности сетей из трубопроката, армированного алюминиевой фольгой или стекломатериалом.

Виды армирования

Производители выпускают две разновидности усиленных ПП труб. Их армируют алюминиевой фольгой и синтетическим стекловолокном. Каждый из усиливающих материалов отличается своими особенностями.

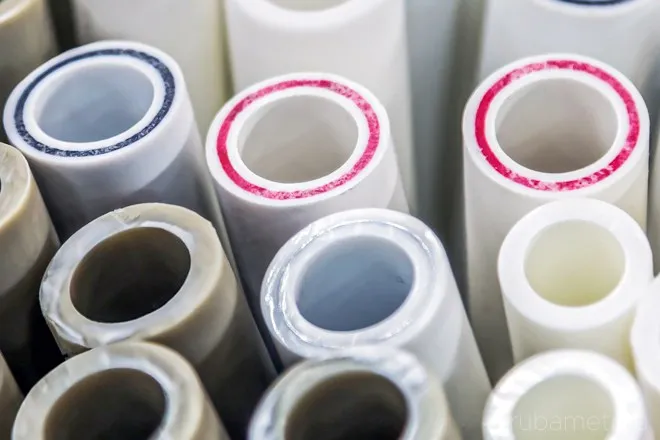

Армированная труба из полипропилена

Труба ПП армированная алюминием

Алюминиевое армирование подразумевает под собой расположение металлической фольги в стенке изделия. Дополнительный материал размещается по всей поверхности, а его концы спаиваются друг с другом. В изделиях с небольшой ценой они не фиксируются, а просто укладываются внахлест.

В разрезе стенка усиленной продукции представляет собой многослойную конструкцию. Здесь между двумя слоями полипропилена располагается металлическая сердцевина.

Разновидности алюминиевого усиления:

• применяется сплошная фольга или с перфорацией по всей площади материала;
• алюминиевый слой располагается строго посередине или ближе к наружной поверхности;
• стенка в виде конструкции, состоящей из 3 или 5 слоев.

В 5-слойных конструкциях используется дополнительный адгезивный материал — это клей. Он располагается между алюминием и ПП.

Маркировка позволяет узнать:

• наименование производителя;
• название трубного проката;
• материал;
• стандартное размерное соотношение;
• номинальный наружный диаметр и толщину стенки;
• номинальное давление;
• стандарты изготовления.

Продукция из 5 слоев маркируется PP-RCT-AL-PPR, а трехслойные изделия обозначаются PP-AL-PPR.

Труба ПП стекловолокно

Усиление трубной продукции с помощью стекловолокна отличается от алюминиевого армирования. Для придания изделиям особых качеств используется не цельный дополнительный материал, а отдельные волокна. При производстве они смешиваются с полимером. После этого происходит их добавление внутрь.

Отличие всех полипропиленовых труб, армированных стекловолокном для отопления или других систем, наличие монолитной стенки. Если при производстве применяются фиброволокна, тогда продукция называется стеклопластиком. Для ее маркировки используется аббревиатура PPR-FB-PPR.

Сравнительные характеристики

Усиленные продукты имеют практически одинаковые свойства и характеристики. Однако продукция со стекловолокном соединяется обычным способом.

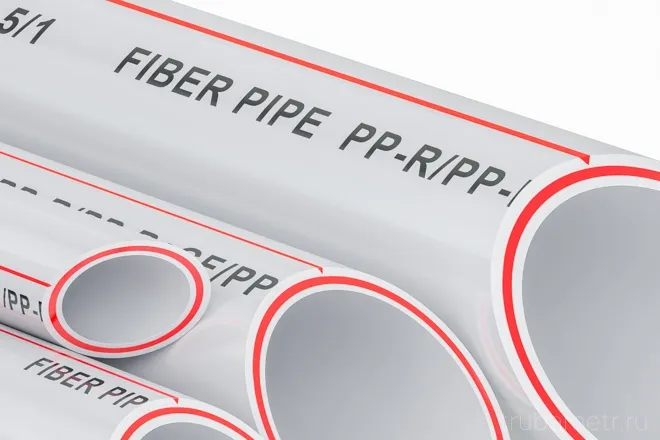

Полипропиленовые трубы стекловолокно или алюминий

При этом у полипропиленовых труб с алюминиевым армированием приходится предварительно удалять внутренний металлический слой. Только после этого выполняется пайка трубопроводных деталей.

Слой из металла служит для разделения полипропилена. Он может стать причиной разрушения соединения. В результате трубопровод начнет течь. Профессионалы хорошо знают этот нюанс. Однако неопытному человеку выполнить качественную сварку труб с алюминиевым армированием будет не легко.

Трубный прокат со стекловолокном соединяется любым из существующих способов, который используется для обычных ПП изделий. При этом очередность работ не нужно менять. Пайка позволяет получить монолитные стыки.

Однако линейное расширение полипропиленовых труб, армированных стекловолокном, больше примерно на 6% по сравнению с изделиями, усиленными металлом.

Рекомендуется уделять повышенное внимание продукции, усиленной алюминием. Нужно ответственно выполнять монтаж, полностью соблюдая технологию.

Надо регулярно проверять места стыковки при эксплуатации систем и проведении обслуживающих мероприятий. Ведь паяные стыки являются самыми уязвимыми точками полимерных инженерных коммуникаций.

Технические параметры эксплуатации

У армированных полипропиленовых труб для отопления, ХВС и ГВС существуют определенные ограничения в эксплуатации. Они не используются для создания паровых сетей.

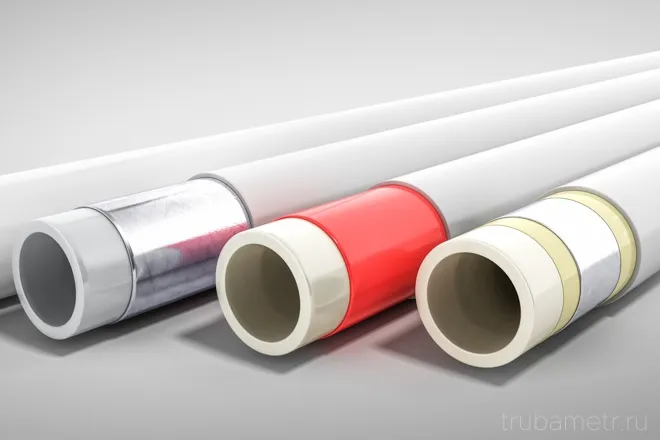

Полипропилен армированный стекловолокном

Маркировка продукции позволяет понять технические возможности трубного проката. В зависимости от диаметра, изделия способны выдержать конкретное давление, поэтому имеют следующее применение:

PN 10 — предназначены для перемещения жидкости с температурой до 45 °C. Применяются при устройстве систем «Теплый пол», во время монтажа холодного водоснабжения.

PN 16 — способны перемещать жидкую среду с температурой 60 °C, давлением до 16 атм. Основным местом установки является организация холодного водоснабжения. Для создания водопроводных систем с горячей водой используются ограничено.

PN 20 — применяются во время монтажа горячего водоснабжения, потому что способны перемещать жидкость с температурой максимум 95 °C. Однако рекомендуется использовать в системах для транспортировки среды, нагретой до 80 °C. Наибольшее выдерживаемое давление равно 20 атм.

Армированные PN 25 — основной областью использования является монтаж отопительных сетей. Способны выдержать давление максимум 25 атмосфер, перемещать воду с температурой не более 95 °C.

На импортной продукции нередко наносятся обозначения: Stabi или  Fiber. Первый вариант означает усиление с помощью алюминиевой фольги, а второй — армирование стекловолокном.

Монтаж ПП армированных труб

Установка с армированием выполняется классическими способами, даже если проводится соединение с арматурой. Обычно осуществляют:

• пайку с помощью специального сварочного оборудования;
• резьбовое соединение;
• холодную сварку (метод химического склеивания).

В алгоритме соединения трубного проката, армированного алюминием, присутствует этап зачистки от фольги свариваемого участка. Процесс осуществляется с помощью специального приспособления — шейвера.

Пайка выполняется в следующей очередности:

• Изделия готовятся к монтажу. Проводится нарезка заготовок требуемой длины, осуществляется зачистка, обезжиривание, нагрев оборудования до температуры 260 °C. При этом сварочный аппарат не выключается, пока не будет завершена пайка.
• Трубопроводные детали нагреваются путем одновременной вставки прямолинейного отрезка в гильзу и надевания фитинга на дорн. Процессы проводятся без прокручивания полимерных элементов.
• Выполняется соединение деталей после снятия со сварочного аппарата. По завершении стыковки элементы фиксируются в неподвижном положении, пока происходит остывание полимерного материала.

Перечисленные действия позволяют получить надежные герметичные соединения. Пайку под силу выполнить даже новичкам в области монтажных процессов. Необходимо соблюдать температуру и время нагрева, проводить все действия быстро и четко.

Вывод и видео по теме

Усиленные полимерные материалы позволяют создать собственными руками надежные отопительные системы и сети горячего водоснабжения. При этом потребуется меньшее количество средств и трудозатрат по сравнению с использованием подобных металлических изделий.

Понять особенности армированного ПП трубного проката поможет видео.
