Трубы полипропиленовые армированные для систем отопления

Отопление в доме, централизованное или автономное, не обойдется

Без использования труб. Все помнят о металлических трубах, которые не выглядят привлекательно и могут подвести в любой момент из-за своей подверженности неблагоприятным воздействиям времени, особенно когда речь идет о перепадах температур.

В качестве альтернативы можно вспомнить о полипропиленовых армированных трубах для отопления.

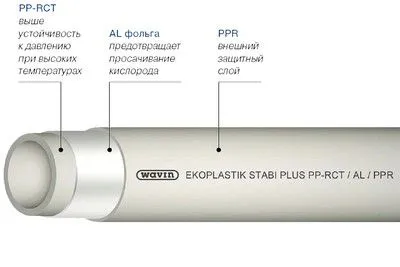

Армированная полипропиленовая труба в разрезе

Кроме этого, металл быстро обрастает изнутри накипью, что замедляет движение теплоносителя и снижает теплоотдачу, что в свою очередь повышает расход топлива. По всей видимости, эти минусы металлических изделий и привели разработчиков к стремлению создать и внедрить в практику новые модели труб, изготовленные из современных материалов, созданных на основе передовых технологий.

Обычные пластиковые трубы нельзя размещать в системах отопления с большим давлением, ведь они не такие прочные, но у разработчиков нашлось решение — армирование обычной полипропиленовой трубы стекловолокном или алюминием в разы повышает её прочность и срок службы, в свою очередь такие трубы не лишены всех плюсов пластика! Армированные полипропиленовые трубы стали очень популярным среди владельцев жилья при монтировании новейших систем отопления с использованием самых современных котлов, насосов и различных систем автоматики. Они отлично подойдут для трубопровода как в частном секторе, так и в многоэтажках.

Кроме них выпускаются изделия из поливинилхлорида и полиэтилена, но их нельзя устанавливать в системы отопления и горячего водоснабжения. Да они и не смогут превзойти трубы из полипропилена, укрепленные с помощью армирования, по своим техническим характеристикам.

Чтобы убедиться в эффективности их эксплуатации прежде, чем произвести их покупку, нужно поближе ознакомиться с их характеристиками.

• • Виды армированных труб из полипропилена
  • Трубы отопления со стекловолоконным армированием
  • Труба со слоем алюминия
  • Характеристики
  • Комплектующие детали
• Монтаж армированных ПП-труб
  • Инструменты
  • Подготовка к монтажу
  • Как паять армированные полипропиленовые трубы
  • Видеоурок по устройству и монтажу полипропиленовых армированных труб

Виды армированных труб из полипропилена

Армирование повышает положительные качества труб из полипропилена, делая их надежнее и устойчивее к химической и агрессивной среде, как внутренней — от теплоносителя, так и снаружи.

Для отопления используется два вида многослойных труб, состоящих из трех и пяти слоев.

• В трехслойной трубе средний слой является армированием, который может быть изготовлен из стекловолокна, а может — из алюминия.
• Пятислойный вид труб состоят из двух слоев полипропилена — наружного и внутреннего, а также снабжен армированным слоем, расположенным в середине, и двумя прослойками из термостойкого клея.

Пятислойная армированная труба

 Так как оба вида предназначены для систем отопления, находящихся под достаточно высоким давлением, они реагируют на него так же адекватно, как и на высокие температуры теплоносителя.

Каждая труба маркируется, на ее корпусе расположены цифровые и буквенные обозначения, по которым можно определить, каким материалом проведено армирование.

Трубы отопления со стекловолоконным армированием

Армирование стекловолокном труб из ПП имеют обозначение PPR-FB-PPR. Такая маркировка показывает, что изделия изготовлены по многослойному принципу, в котором в середине располагается слой армирования, который заметен на срезе трубы в виде красной или синей полосы в средине трубы. В данном случае использовано стекловолокно, и эти изделия обычно называют стеклопластиковыми.

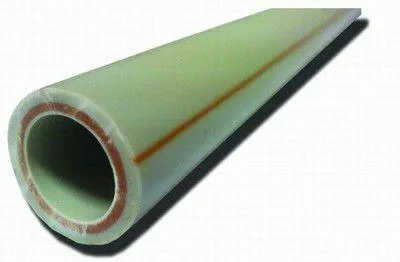

Стекловолоконное армирование

Прослойка из стекловолокна бывает разных расцветок, и на срезе это хорошо видно. Но это не является отличительным признаком качества и других характеристик труб, и никак не влияет на их эксплуатацию.

• Преимуществом изделий, оснащенных стекловолокнистым армированием, перед алюминиевой прослойкой, является более простая установка — их не нужно калибровать и зачищать. Монтаж этого вида труб значительно экономит время. Стеклопластиковые изделия не расслаиваются, потому что имеют монолитное строение, так как в полипропилен стекловолокно попросту вплавлено.
• К слабым местам этих изделий можно отнести их большее расширение при нагреве, по сравнению с изделиями, имеющими алюминиевую прослойку — оно больше на 5—6%. Но, несмотря на этот небольшой недостаток, они все равно популярнее, чем трубы, армированные алюминием из-за простоты монтажа и отсутствии принципиальной разницы в период эксплуатации.

Труба со слоем алюминия

Трубы с алюминиевым армированием

Трубы, армированные алюминиевым слоем, обозначаются аббревиатурой PPR-AL-PPR и делятся на несколько подвидов.

• В первом варианте, в средней части толщи стенки изделия устанавливается перфорированный алюминий, т.е. по всему армированному слою распределены круглые отверстия, небольшого размера.

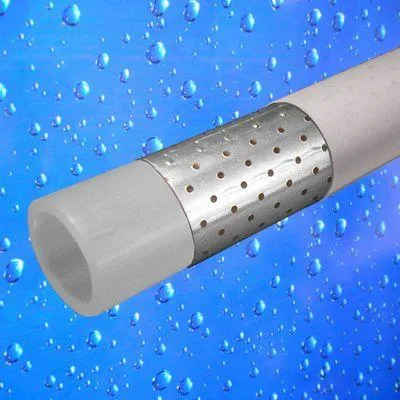

Алюминиевый слой может быть перфорированным …

• Другим вариантом является сплошное алюминиевое армирование, не имеющее отверстий.

… или сплошным

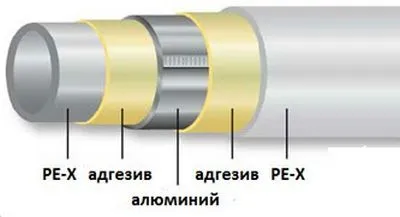

• Если два предыдущих подвида имели три слоя, то к третьему варианту относятся пятислойные трубы, в которых между полипропиленом и алюминием с двух сторон распределяют термоклеевой слой.

 При монтаже на месте соединения алюминий счищается, так как он не поддаётся пайке, соединяется только слой трубы, выполненный из полипропилена. Трубопровод из таких труб служит беспроблемно несколько десятков лет, при грамотном их соединении.

Средний алюминиевый слой, так же, как и стекловолоконный, может быть разной расцветки. Впрочем, она тоже не несет никакой информации о качестве или характеристиках, поэтому при покупке не стоит уделять ей особого внимания.

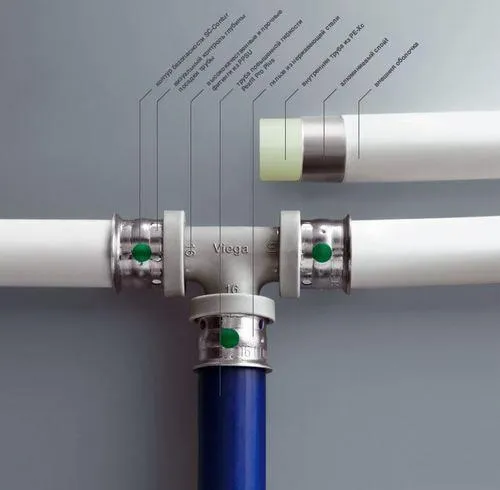

Иногда в маркировке обозначение PPR бывает заменено на PEX и может выглядеть следующим образом: PPR-AL-PEX, PPR-AL— PPR или PEX-AL-PEX. Такие обозначения говорят о несколько разных структурах слоев. Первые буквы в сочетании обозначений — это наружный слой трубы, затем идет алюминий и третье обозначение внутреннего слоя. Например, сочетание букв «PEX» обозначает сшитый полиэтилен – он отличается более высокими эксплуатационными качествами. Но, нужно сказать, что в принципе эти трубы почти не отличаются и их спокойно можно применить для отопительных контуров.

Характеристики

• ПП трубы без армирования не используют для отопления, так как они имеют большой значительное линейное расширение при нагреве от горячего теплоносителя.  Поэтому к одной из важных характеристик для любых армированных изделий можно отнести небольшой коэффициент термического расширения — порядка одного сантиметра на один погонный метр трубы. Материал ведет себя таким образом даже при температурах, превышающих стандартную для центрального отопления величину в 70 градусов.
• Благодаря составу материала, применяемого для изготовления ПП труб, они приобретают высокую эластичность. Например, при замерзании в них теплоносителя они не разрушатся, как это обычно бывает с металлом. Сюда же отнесем и термическую прочность — они выдерживают перепады температур от — 10 до +95 градусов.
• К положительным характеристикам также можно отнести механическую прочность.
• Немаловажна и экологическая безопасность, как для человека, так и для окружающей среды.
• Очень важно обратить внимание на маркировку и узнать, на какое давление теплоносителя рассчитан определенный вид трубы.
• Любой вид полипропиленовых труб выигрывают перед металлическими своей стойкостью к коррозии, независимо от теплоносителя, применяемого в системе.
• Полипропилен химически инертен, поэтому не вступает ни в какие реакции, что позволяет сохранить целостность трубопровода на долгие годы эксплуатации.

Комплектующие детали

При монтажных работах любых ПП-труб необходимо использовать различные фасонные комплектующие детали для соединения. Все нужные комплектующие детали определяются заранее, по составленному чертежу разводки отопления.

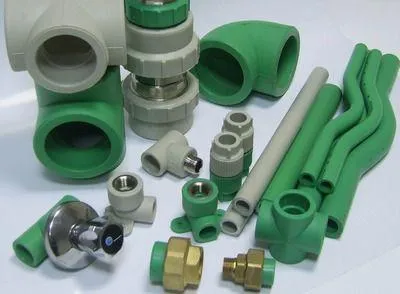

Большой ассортимент комплектующих

К комплектующим относят тройники, фитинги, муфты, отводы, запорную арматуру и другие детали. Их нужно подбирать, опираясь на диаметр труб, которые будут устанавливаться, и на их характеристики. Например, нельзя приобретать комплектующие для систем холодного водоснабжения для их установки в отопительные контуры.

Для сопряжения с другими, не полипропиленовыми участками системы, применяют специальные изделия с впрессованными резьбовыми металлическими вставками или с накидными гайками типа «американка».

Монтаж армированных ПП-труб

Монтаж армированных полипропиленовых труб достаточно прост, и его вполне можно провести своими силами, если есть необходимое для этого оборудование. Главное условие при соединении — создание прочного герметичного шва методом плавления верхнего слоя материала.

Инструменты

В набор инструментов, которые используются при монтаже, входят:

— паяльник-нагреватель — это специальный сварочный аппарат для пайки полипропилена;

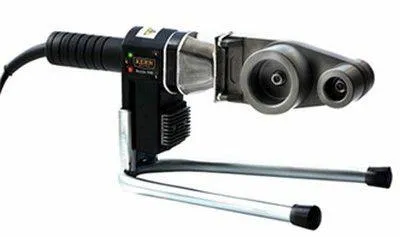

Специальный сварочный аппарат (паяльник)

 — труборез, который позволит проводить резку ровно под прямым углом, что очень важно для качественной сварки.

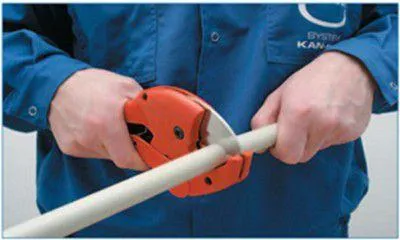

Так работают труборезом

— если используется труба с алюминиевым армированием, то необходим шейвер, с помощью которого снимают фольгу перед пайкой и производят торцовку (снятие фаски). Инструмент должен иметь острые и хорошо отрегулированные ножи.

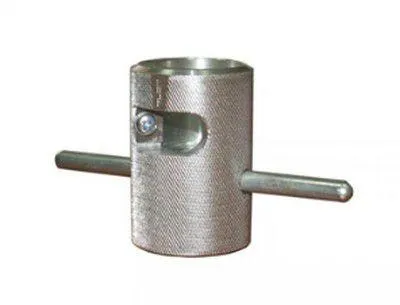

Шейвер

— мерительный инструмент – угольник, рулетка, строительный уровень, маркер.

 Если в планах сделать надежный отопительный контур, чтобы он прослужил много лет без различных проблем, нельзя использовать подручные средства, нужны именно специализированные инструменты.

Подготовка к монтажу

Прежде чем провести монтаж труб в систему, проводятся недолгие подготовительные работы. Чтобы они не затянулись, заранее составляется схема всей разводки, производятся точные замеры и вносятся в схему. Там же указываются необходимые для соединения детали, на рисунке их располагают в тех местах, где они будут расположены непосредственно в системе:

1. действуя по схеме, отмеряют и отрезают участки труб;
2. с внешних их краев снимается фаска;
3. место, в котором будет проходить соединение, очищают и обезжиривают;
4. сварочный аппарат закрепляют на подставке, и включается в сеть, он должен быть нагрет до 255—260 градусов.

Время нагрева определяется по специальной таблице и зависит от типа детали, толщины стенок и диаметра трубы.

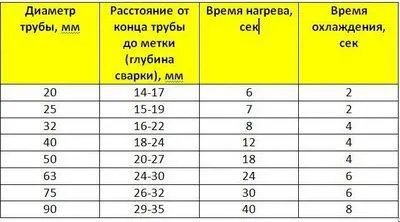

Глубина провара и время нагрева

Как паять армированные полипропиленовые трубы

Соединяются детали между собой следующим образом:

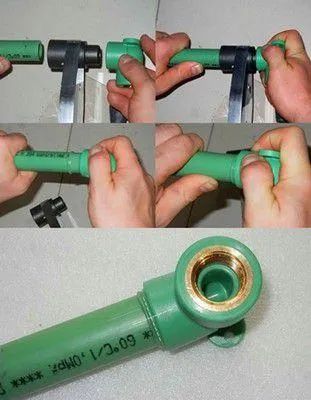

•  Берутся две заранее подготовленные для сварки детали. На трубе делается маркером отметка глубины провара. После этого фасонную деталь насаживают на конусообразный элемент — дорн, а трубу до поставленной отметки вставляют в гильзу.

Процесс спайки

• После нагревания, время которого – в строгом соответствии с таблицей, детали снимают с нагревателя паяльника и быстро соединяются между собой. Вставлять их нужно поступательно, без прокручивания и без приложения лишних усилий. После остывания соединения образуется плотный герметичный шов.
• Правильно выполненное соединение не требует постоянного контроля, такого, как, например, за металлическими трубами с резьбовыми соединениями. Это можно считать преимуществом армированных полипропиленовых изделий, потому что их можно вмуровывать в стену, не опасаясь аварий.
• Для прокладки магистралей отопления в стене, нужно обязательно составить точную схему прохождения труб, привязав ее к определенному помещению и учтя особенности материала стен и перекрытий строения.

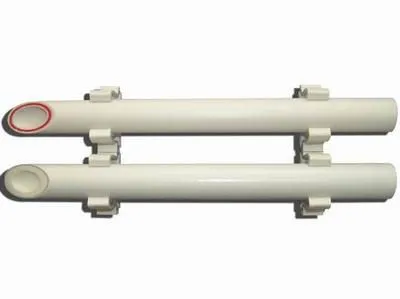

• Трубы располагают и вдоль стены, закрепляя их к ней на специальные хомуты (клипсы), которые прикручиваются на дюбеля. В хомуты вставляются трубы и закрываются защелкой.

Крепление труб к стенам

Необходимо знать, что нельзя присоединять полипропиленовые трубы напрямую к патрубку котла, если отопление прокладывается в частном доме. Переход от полипропилена к отопительному прибору производится с помощью отрезка стальной трубы, длиной 45—50 сантиметров.

Видеоурок по устройству и монтажу полипропиленовых армированных труб



Полипропиленовые армированные трубы отлично зарекомендовали себя как легкие в монтаже, так и надежные в эксплуатации. Доступные по цене, долговечные в работе, легко устанавливаемые и более эстетичные, чем металлические трубы, а также не требующие особого контроля и покраски — этих достоинств вполне достаточно, чтобы выбрать для установки именно армированный полипропилен.

Что нужно для сварки полипропиленовых труб?

Для сварки полипропиленовых труб потребуется специальное оборудование и некоторые инструменты. Вот список основных компонентов, необходимых для сварки полипропиленовых труб:

1. Электросварочный аппарат – это основное оборудование для сварки полипропиленовых труб. Он используется для нагрева и слияния труб.

2. Термоэлектроды – это металлические пластины, которые нагреваются до определенной температуры и используются для слияния труб.

3. Ножницы для труб – они необходимы для обрезки труб до нужной длины.

4. Наждачная бумага – используется для очистки концов труб перед сваркой.

5. Калибр – он необходим для проверки диаметра трубы после сварки.

6. Мерный инструмент – он используется для измерения длины трубы.

7. Рихтовочная линейка – это инструмент, который помогает выровнять трубу перед сваркой.

8. Присадочный материал – это специальный материал, который используется для усиления сварного соединения и уменьшения вероятности протечек.

Помимо этих основных компонентов, может потребоваться также защитная маска, перчатки и другие меры предосторожности для защиты от возможных опасностей при сварке труб. Важно также следовать инструкциям и рекомендациям производителя оборудования и материалов для обеспечения безопасной и эффективной сварки полипропиленовых труб.

Видео. Полипропиленовые трубы и фитинги: виды, маркировка, монтаж
