Температурные параметры для пайки полипропиленовых труб 20 мм — табличные данные о температуре паяльника и времени нагрева в статье.

Таблица температуры пайки полипропиленовых труб — время пайки, нагрева и охлаждения трубы

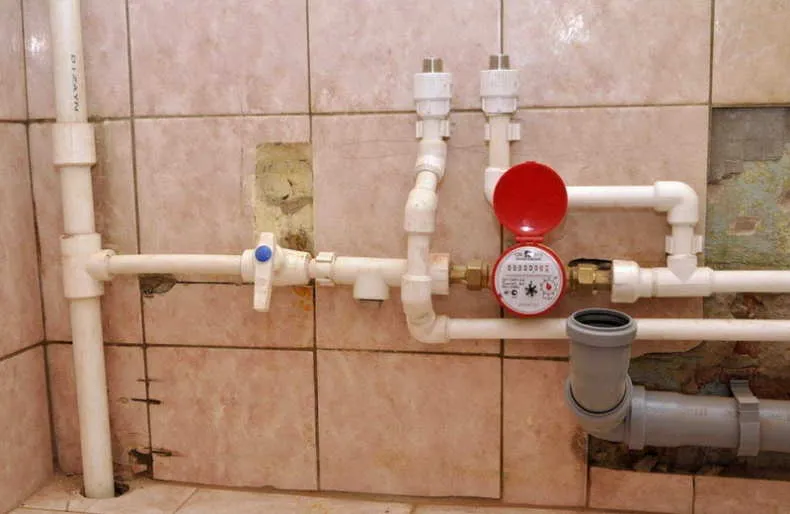

Размещение коммуникационных систем внутри дома представляет собой важный этап как при строительстве, так и при проведении ремонта. Особое внимание уделяется организации отопления и обеспечению подачи и отвода воды. Идеальным вариантом для эффективной реализации этих систем является применение прочных полипропиленовых труб. Если вас интересует информация о температуре пайки полипропиленовых труб, вы можете найти соответствующие данные в специальной таблице.

Соединение ПП труб выполняется методом сваривания полимерных частей. Это прочный способ, который обеспечивает отменную герметичность системы. Паять полипропиленовые трубы можно в домашних условиях при наличии специального нагревательного оборудования.

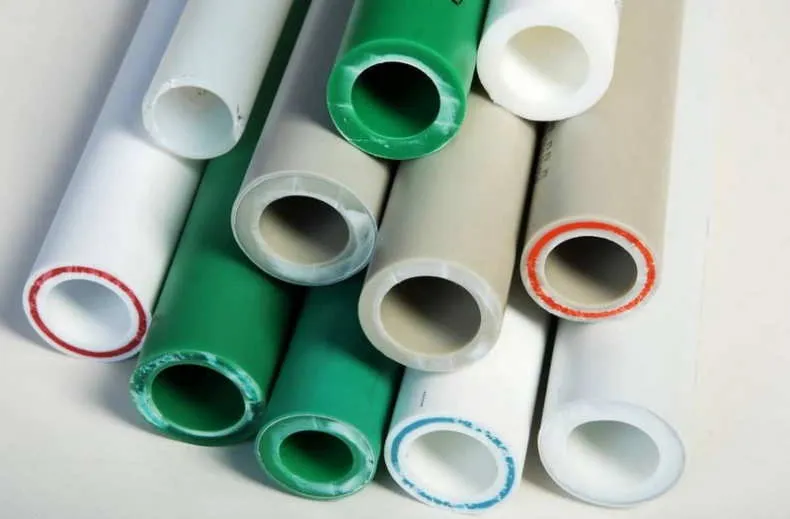

Какие бывают трубы из полипропилена

Для создания коммуникационных систем применяют четыре основных типа полипропиленовых труб, которые имеют особые технические характеристики.

1. PP-H – прочная полимерная основа позволяет выдерживать высокое давление. Данный вариант применяется для промышленных целей.
2. PP-B – это грамотная комбинация с полиэтиленом. Температура для сварки полипропиленовых труб этого типа составляет 110 °С. Готовые конструкции отличается упругостью, что позволяет использовать их в быту.
3. PP-R – востребованный вариант, выполненный на основе этилена и пропилена. Чаще всего применяется в обустройстве отопительных систем, подачи горячего и холодного водоснабжения.

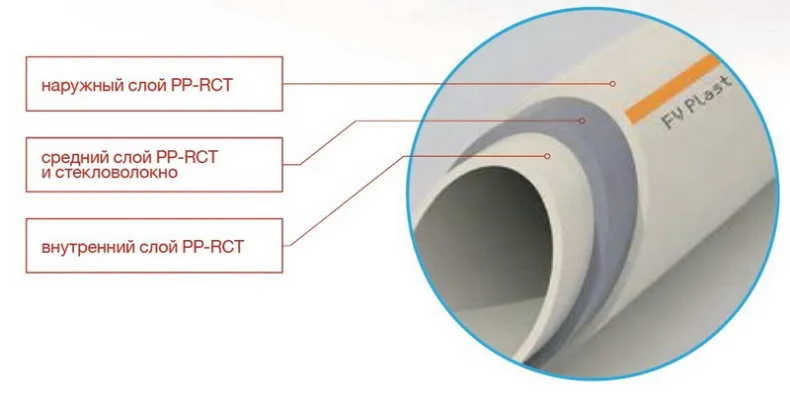

4. PP-RCT – отличается повышенной прочностью и устойчивостью к температурным колебаниям. За счет этого толщина стенок меньше.

Детальная температура пайки полипропиленовых труб для каждого типа позволяет обеспечить наиболее прочное соединение.

Что нужно знать о трубах и как выбрать качественную полипропиленовую трубу

Для пайки полипропиленовых труб и создания прочных коммуникационных систем, важно знать, на что обратить внимание при выборе материала.

ПП – это легкоплавкий полимер, который после затвердевания восстанавливает изначальные показатели прочности. На рынке представлен обширный ассортимент моделей, которые отличаются толщиной стенок, цветом, прочностью, эластичностью и температурой нагрева.

Полипропиленовые трубы имеют диаметр от 16 до 110 мм, что обуславливает широкий спектр применения в различных коммуникационных системах. Помимо этого, они могут иметь различный окрас, но он не является важным критерием выбора.

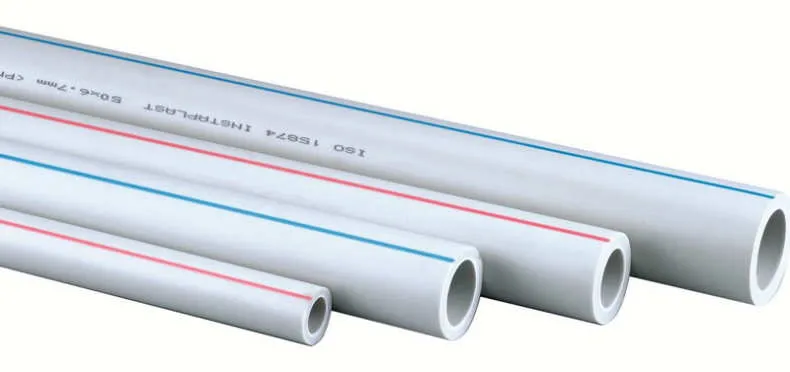

При этом информативность несет цвет боковой полоски:

• красные – для отопления и подачи горячей воды;
• синие – для подачи холодной воды.

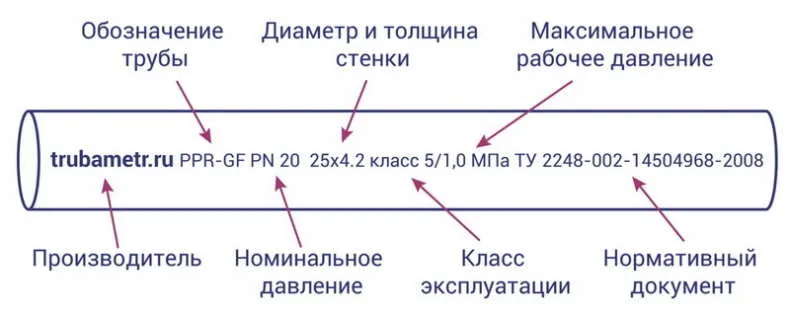

Также вдоль труб напечатана детальная информация о технических характеристиках изделий.

Данные позволяют определиться со сферой применения и температурой сварки полипропиленовых труб конкретного типа.

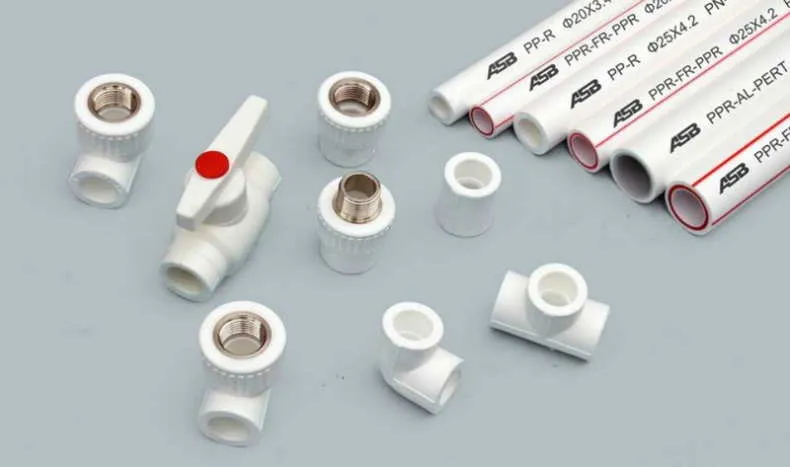

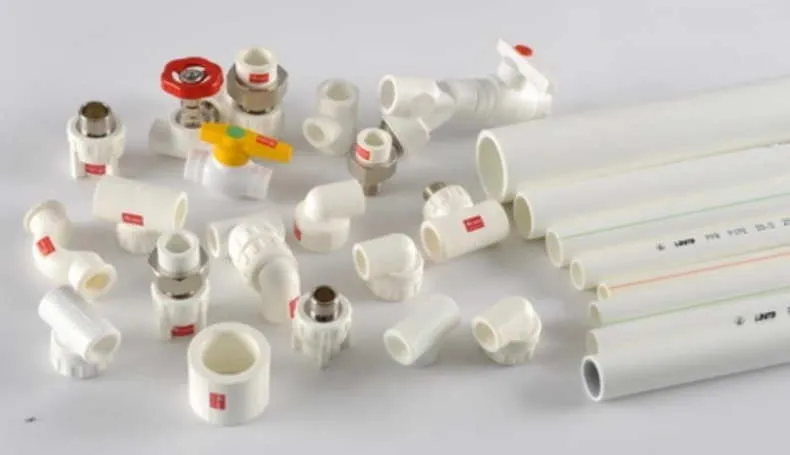

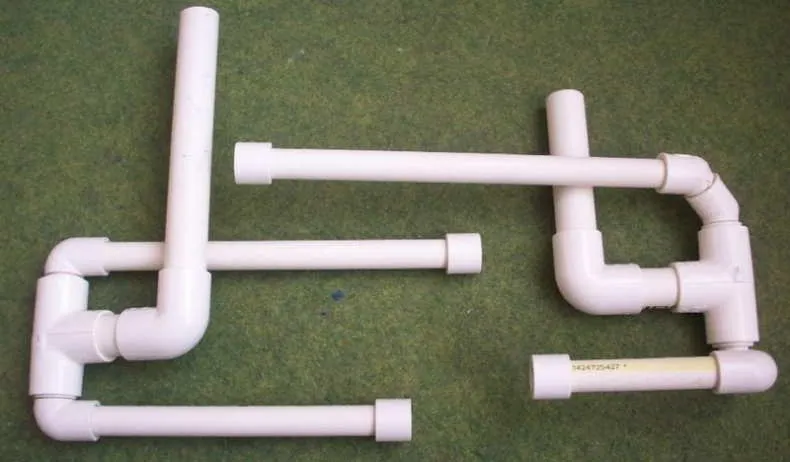

Виды фитингов

Для внутренней и внешней разводки используют различные виды фитингов. Это удобные соединители, позволяющие прочно сваривать полипропиленовые трубы в единое целое под необходимыми углами.

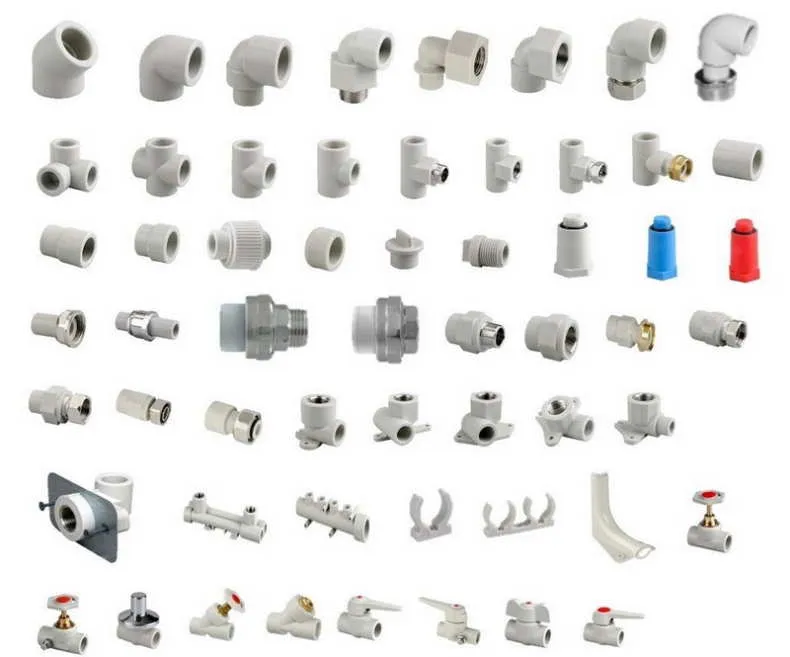

Выделяют следующие разновидности фитингов:

1. Переходники. Могут иметь несколько разветвлений с резьбой или гладкой стенкой.
2. Обводы. Специальные изделия, позволяющие обогнуть уже проложенные трубы.
3. Повороты. Созданы уголки с поворотом в 45°, 90° и 135°. Стенки соединений могут быть гладкие или с резьбой.

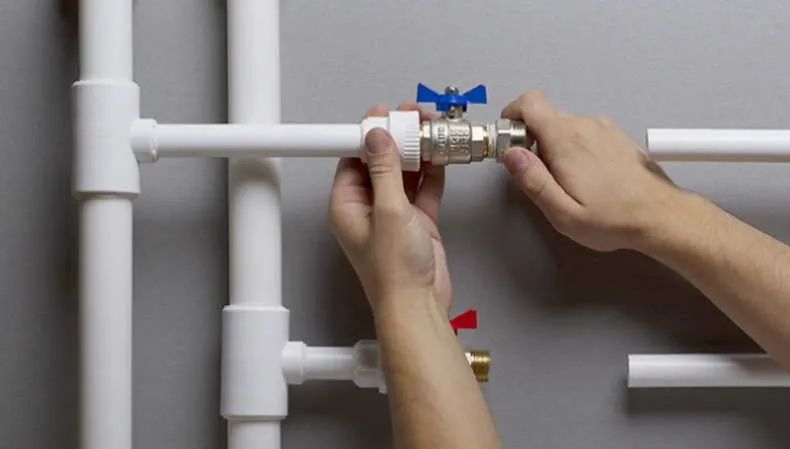

4. Запорная арматура. Созданы полипропиленовые вентили и краны, которые позволяют регулировать силу потока в трубопроводе.
5. Компенсаторы. Необходимы для снижения ударных нагрузок на стенке трубы и в местах соединения.
6. Заглушки. Необходимы для герметизации ответвлений.
7. Крепежи. Изделия для удобного монтажа труб и их фиксации.

Способы пайки полипропиленовых труб

При создании трубопровода с использованием полипропилена, все соединения выполняются методом сваривания полимера. Для этого фитинг и трубы разогревают специальным паяльником до указанной производителем температуры, после чего выполняют их соединение.

После остывания материал возвращает изначальную прочность, а сварной шов отличается отменной герметичностью.

Паять трубы можно двумя основными способами: муфтовым и стыковочным. Каждый вариант имеет свои особенности и преимущества.

Муфтовая сварка

Процесс соединение выполняется с применением фитингов (муфт). Есть как обычные варианты, разогрев которых выполняют паяльником, так и электрические.

В последнем варианте соединитель имеет внутри нагревательный резистор, который сам расплавляет полимер при подключении и напряжении.

Современные паяльники и станции работают не только с популярными диаметрами 20 и 25 мм, но и с конструкциями до 120 мм. Также есть специальные муфтовые установки, работающие с трубами до 400 мм. Преимущества метода:

• можно удобно работать в труднодоступных местах;
• сварочное оборудование имеет небольшой удельный вес;
• паяльник работает с разными типами полимера;
• соединения не создают препятствий для тока воды, поскольку внутри не образуется грат.

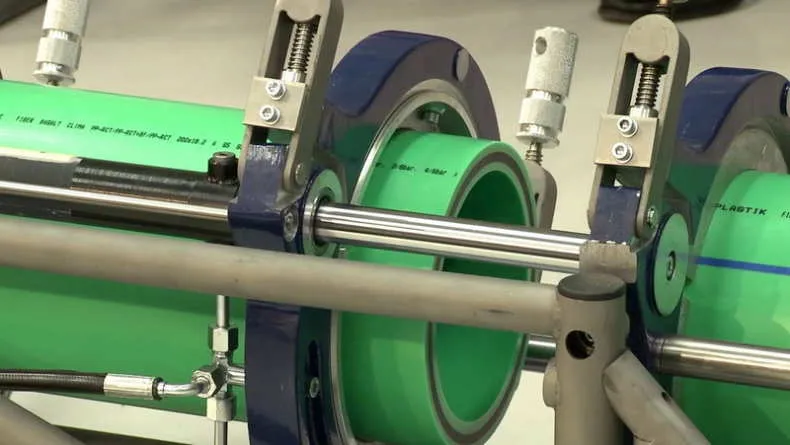

Стыковая сварка

Популярный вариант, который предусматривает торцовку труб, совместный нагрев, соединение под механическим или гидравлическим давлением. Для этого используются специальные стыковочные аппараты.

Оборудование отличается размером, весом, ценой и максимальным диаметром труб (от 40 до 500 мм). Плюсы технологии:

• пайка ПП позволяет достигнуть высокой прочности и долговечности стыка;
• для соединения не требуются дополнительные соединительные элементы;
• процедура довольно простая и быстрая.

Подробное технологическое описание пайки труб

Для обустройства бытовых коммуникационных систем чаще всего используют полипропиленовые трубы диаметром от 16 до 40 мм. При этом образцы 50-110 мм будут актуальны для промышленного использования.

Стоит отметить, что все размеры выпускаются в нескольких вариациях, что можно определить по нанесенной маркировке:

• PN-10 – модели для рабочего давления не выше 10 бар и температуры воды не более +45°С;
• PN-16 – такие трубы выдерживают 10 бар и теплоноситель разогретый до 65°С;
• PN-20 – созданы для систем высокого давления в 20 бар и температур до 80°С;
• PN-25 – предназначены для обустройства системы отопления с показателями не выше 25 бар и температуры до 95°С.

Важно! Пайка ПП труб должна соответствовать технологическим требованиям для конкретного изделия, которые указывает производитель.

При этом может отличаться температура паяльника, время нагрева и остывания.

В то время как технологическая суть для всех вариантов остается идентичной: разогрев спаиваемых элементов до заданной температуры, соединение и остывание. Это позволяет получить высокую прочность и максимальную герметичность.

Подготовка инструмента и материала

Прежде чем приступить к монтажу коммуникационных систем из полипропиленовых труб, нужно подготовить весь необходимый инструмент и расходные материалы:

• муфты, фитинги и трубы с необходимым диаметром;
• переходники и элементы запорной арматуры;
• уровень, маркер, рулетка;
• резак для подрезки труб;
• сварной аппарат.

Совет! Что касается самого паяльника или станции, то это достаточно дорогое профессиональное оборудование, и для разового использования лучше взять его в аренду.

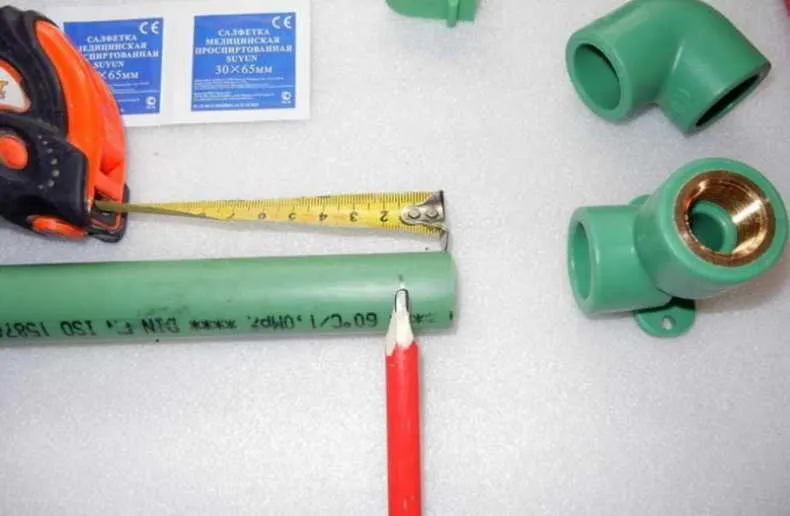

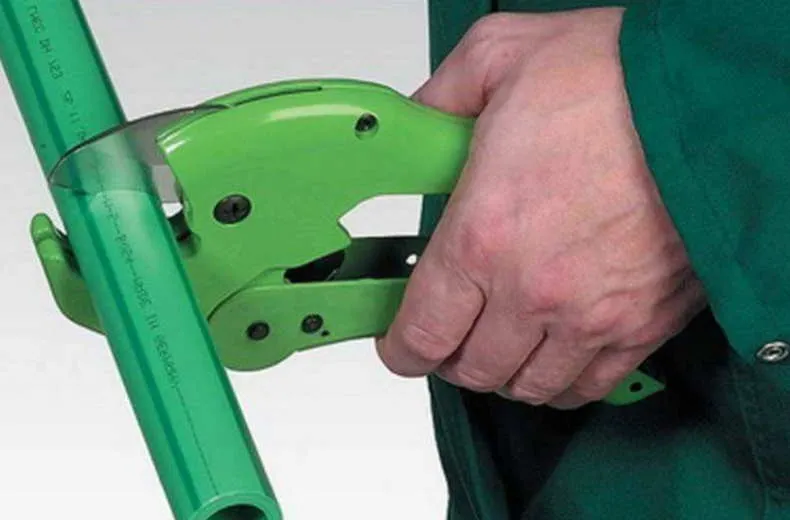

Разметка, нарезка и зачистка трубы

Как правило, все замеры и подрезка труб выполняется по ходу монтажа, что позволяет максимально точно подобрать необходимую длину труб, набор поворотов и фитингов. Для нарезки желательно использовать специальный резак, который не оставляет заусенцев и дает ровный срез. Кроме того, на торцах деталей необходимо снимать фаску, что упростит процесс соединения.

В идеальном варианте свариваемые участки должны быть обезжирены изопропиловым или этиловым спиртом. Перед пайкой нужно, чтобы элементы были чистыми и сухими.

Совет! Чтобы избежать ошибок в процессе монтажа не лишним будет пронумеровать все детали.

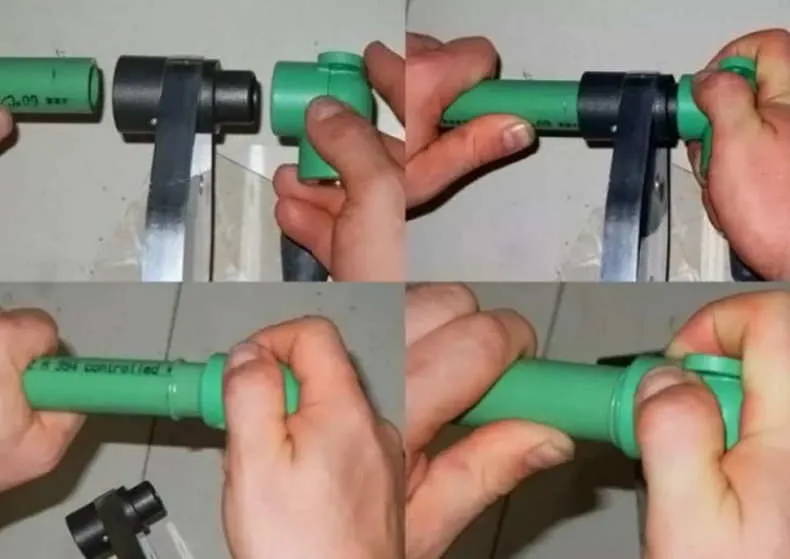

Пайка – нагрев и соединение

Далее нужно разобраться, при какой температуре паять пластиковые трубы. Эта информация указывается в инструкции к самим трубам. Вместе с тем нужно отметить, что практически все варианты ПП нужно разогреть до +260 °C.

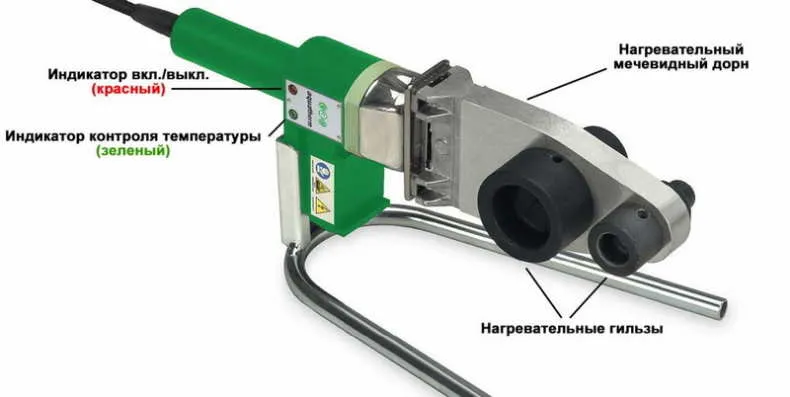

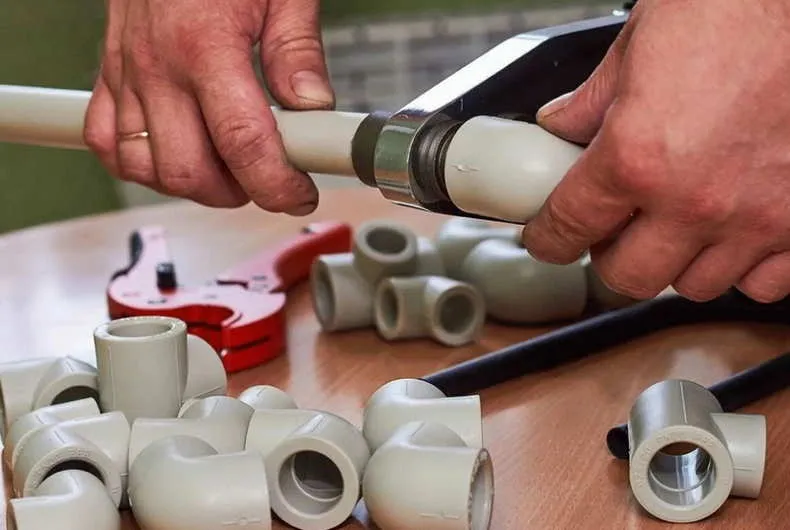

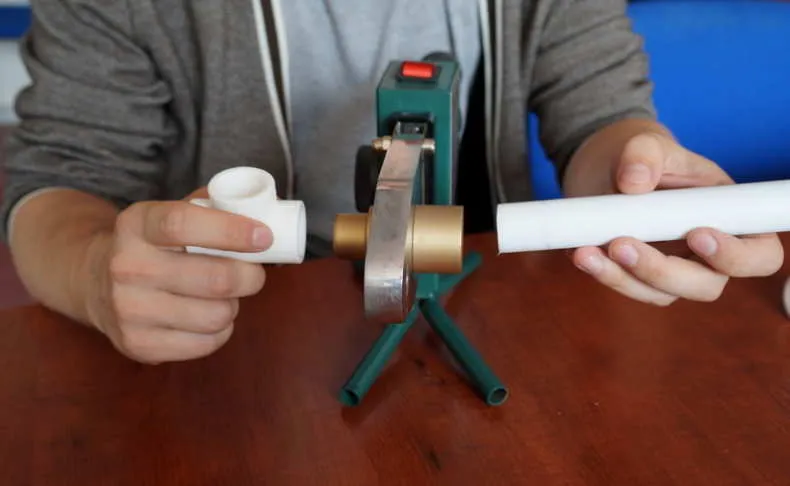

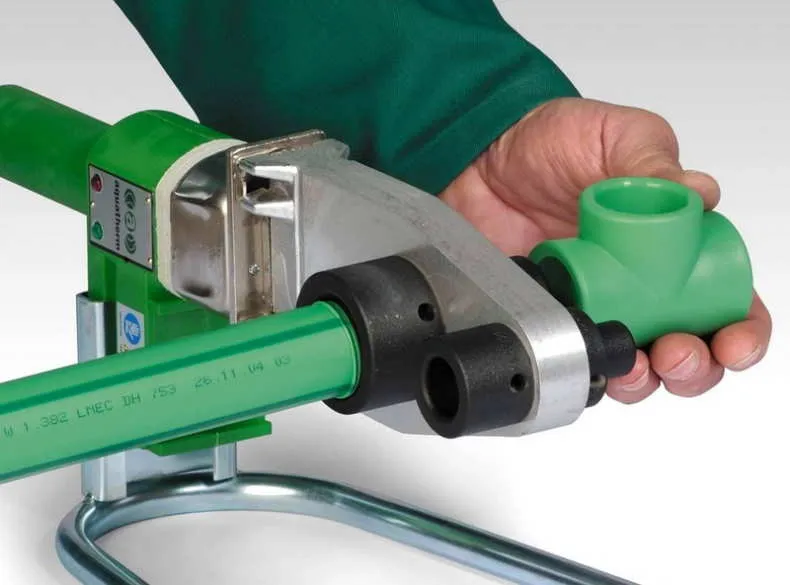

Для этого нужно включить паяльник со сварочными гильзами необходимого диаметра, в которые одновременно вставляют трубу и фитинг.

После непродолжительного удержания выполняют соединение элементов в единое целое. Важно, чтобы на стыке образовался равномерный пластиковый наплыв.

Через несколько секунд произойдет остывание, что позволит продолжить дальнейшую пайку участка.

Охлаждение и проверка герметичности

После соединения разогретых элементов необходимо несколько секунд удерживать детали между собой для остывания и прочного сцепления. Время сварки зависит от типа материала и диаметра самого изделия.

Есть простая закономерность, чем больше труба, тем больше времени требуется для фиксации и остывания.

Важно! Примерное время остывания: 3 секунды для труб диаметром 20 мм, и более 10 секунд для моделей 90 мм.

После набора прочности необходимо проверить созданную конструкцию на герметичность.

Это можно выполнить с помощью подачи воды под давлением. При наличии течи процесс пайки выполняется заново.

Нюансы при пайке труб полипропилена

Чтобы процесс монтажа коммуникационных систем проходил без брака, важно четко соблюдать технологические требования. Чаще всего причиной плохого соединения служит перегрев или недогрев материала.

Главные моменты, которые влияют на прочность сварного шва:

1. При ремонте сложно соблюдать идеальную чистоту. Попадание пыли или влаги на соединяемые детали может негативно сказаться на прочности фиксации.

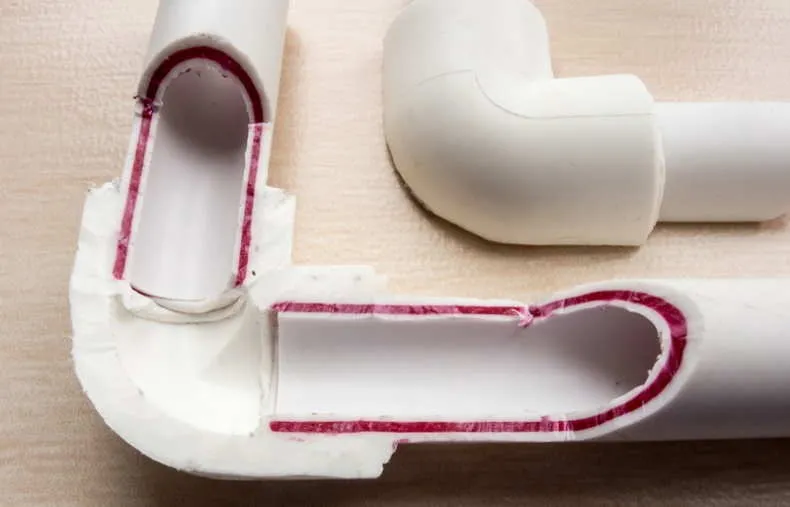

2. Чрезмерный нагрев трубы может привести к тому, что она слишком далеко зайдет в фитинг, что может сузить диаметр внутреннего просвета.
3. После нагрева элементов, соединение должно быть выполнено в считанные секунды, поскольку труба может войти неглубоко. Желательно длину захода трубы отмечать маркером, чтобы контролировать качество соединения.
4. Если труба вошла в фитинг под углом, не нужно пытаться ее выровнять – такие действия точно приведут к течи.
5. Не стоит экономить на материалах и соединителях. Часто за низкой ценой скрывается аналогичное качество, что создаст массу проблем на этапе пайки.

Таблица пайки полипропиленовых труб со временем, длительностью нагрева и температурой

На практике пайка пропиленовых труб не является сложным процессом. Главное в этом деле сноровка и соблюдение технологических требований. В таблице ниже отмечены температурные и временные требования для сваривания ПП труб разного диаметра.

Температура пайки полипропиленовых труб — таблица.

Диаметр трубы в мм.	Время нагрева, в сек.	Время пайки, в сек.	Время охлаждение, в сек.	Глубина посадки, в мм.
20	5	4	3	14
25	7	4	3	16
32	8	4	4	20
40	12	6	4	21
50	18	6	5	22,5
63	24	6	6	24
75	30	8	8	28.5
90	40	8	10	33
110	50	10	10	39

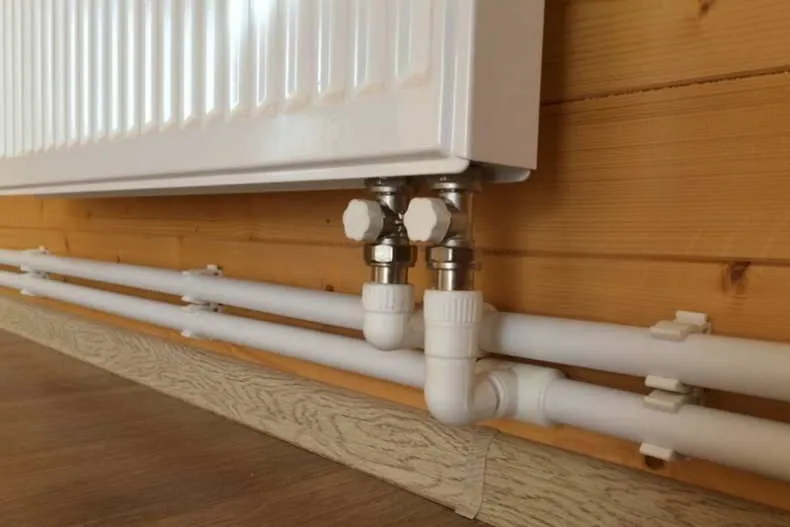

Пайка отопления полипропиленовыми трубами – основные правила

Современные полипропиленовые трубы являются отличным аналогом металлических элементов. Полимерные изделия просты в монтаже, обеспечивают отменную прочность и доступны в цене.

Поскольку ПП трубы могут выдерживать высокие температуры и давления, они широко используются для систем отопления домов и промышленных объектов.

Чтобы процесс пайки системы отопления прошел без лишних проблем, нужно следовать следующим правилам:

• паяльник всегда должен быть включенным и разогретым до рабочей температуры в +260 °C;
• важно, чтобы насадки соответствовали диаметру труб и были прочно зафиксированы;
• после соединение деталей запрещено проворачивать элементы более чем на 5°;
• нужно четко следовать температурным рекомендациям, указанным в таблице;
• перегрев и недогрев послабит сварной шов.

Все эти советы позволяют минимизировать возможные проблемы в процессе монтажа коммуникационных систем и обеспечить их высокую прочность.

Что нужно для сварки полипропиленовых труб?

Для сварки полипропиленовых труб потребуется специальное оборудование и некоторые инструменты. Вот список основных компонентов, необходимых для сварки полипропиленовых труб:

1. Электросварочный аппарат – это основное оборудование для сварки полипропиленовых труб. Он используется для нагрева и слияния труб.

2. Термоэлектроды – это металлические пластины, которые нагреваются до определенной температуры и используются для слияния труб.

3. Ножницы для труб – они необходимы для обрезки труб до нужной длины.

4. Наждачная бумага – используется для очистки концов труб перед сваркой.

5. Калибр – он необходим для проверки диаметра трубы после сварки.

6. Мерный инструмент – он используется для измерения длины трубы.

7. Рихтовочная линейка – это инструмент, который помогает выровнять трубу перед сваркой.

8. Присадочный материал – это специальный материал, который используется для усиления сварного соединения и уменьшения вероятности протечек.

Помимо этих основных компонентов, может потребоваться также защитная маска, перчатки и другие меры предосторожности для защиты от возможных опасностей при сварке труб. Важно также следовать инструкциям и рекомендациям производителя оборудования и материалов для обеспечения безопасной и эффективной сварки полипропиленовых труб.
