Температура пайки полипропиленовых труб — информация о времени сварки в таблице

На чтение 9 мин Просмотров 4.8к. 24.08.2021

Один из ключевых этапов в строительстве и ремонте связан с установкой систем водоснабжения и канализации. Использование полипропиленовых труб для создания системы распределения существенно упрощает и ускоряет этот процесс. Если вы интересуетесь «температурой пайки полипропиленовых труб», то можно ознакомиться с соответствующей таблицей, где представлены рекомендуемые значения.

Прочитав эту статью Вы узнаете, как правильно выбрать трубы для монтажа, какая температура нужна при пайке полипропиленовых систем, время пайки, какие инструменты нужны. Выполнив все рекомендации, Вы получите качественные и долговечные соединения и сможете самостоятельно собрать водопровод.

1. Пайка полипропиленовых труб
2. Что нужно знать о полипропиленовых трубах
3. Процесс пайки ПП
4. Как правильно паять полипропиленовые трубы (видео)
5. Таблица пайки и температура их нагрева
6. Как выбрать качественную полипропиленовую трубу
7. Топ лучших производителей пп систем
8. Подробная инструкция по монтажу
9. Подготовка специальных инструментов
10. Разметка и нарезка труб
11. Соединение элементов и нагрев
12. Ошибки при выполнении пайки

Пайка полипропиленовых труб

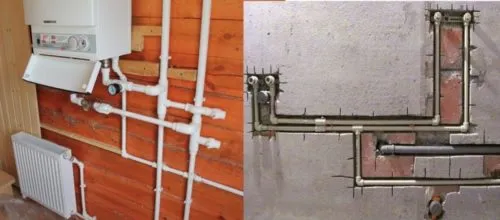

Использование ПП труб для монтажа отопления и водопровода

С момента появления на рынке полипропиленовых конструкций, многие мастера вздохнули с облегчением. Пайка ПП, оказалась на порядок быстрее и надежнее чем сварка металла. Собрать водопровод или отопление стало возможным за один день.

Это привело к тому, что многие «мастера» начали этим заниматься. Из-за незнания всех важных особенностей пайки, часто получались не качественные соединения.

Для того чтобы водопровод или отопление прослужили долго и не приносили хлопот, необходимо соблюдать все технологические процессы во время пайки. Учитывать температуру нагрева, время сварки, правильно выбрать тип систем.

Что нужно знать о полипропиленовых трубах

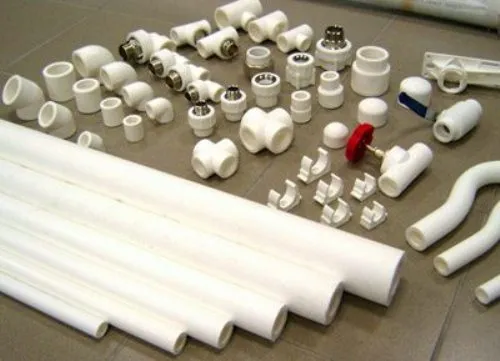

Полипропиленовая система

Сегодня производителями выпускаются трубы различного диаметра, цвета, которые отличаются характеристиками. На что сразу необходимо обратить внимание при покупке — это цвет полос. Для монтажа водопровода используется трубы с синей полоской, с красной применяются для отопления и подачи горячей воды.

Может Вам будет интересна статья «Как правильно подключить УЗО: схемы, варианты подключения к однофазной и трехфазной сети» Перейти>>

Большой выбор диаметра – от 16 до 110 мм, позволяет собирать различные варианты систем водоснабжения и отопления. Для дома и квартир используются образцы от 20 до 32 мм.

При выборе ПП системы для монтажа и пайки, необходимо ориентироваться на маркировку указанную производителем.

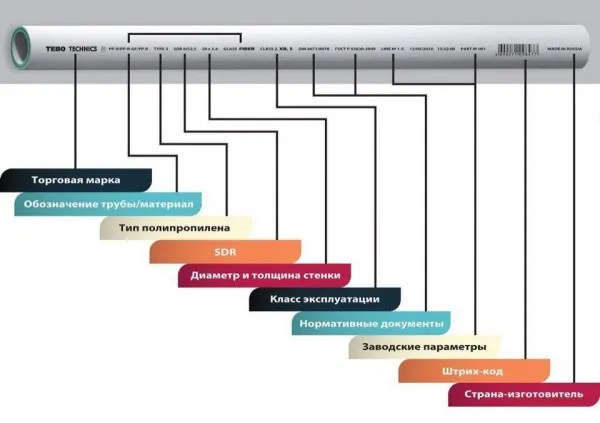

Маркировка полипропиленовых систем

Ниже приведена таблица диаметра и толщины в зависимости от маркировки.

Наружный диаметр трубы, мм	Тип полипропиленовых труб
PN — 10	PN — 16	PN -20	PN -25
D прохода, mm	Толщина стенки, mm	D прохода, mm	Толщина стенки, mm	D прохода, mm	Толщина стенки, mm	D прохода, mm	Толщина стенки, mm
16	—	—	11,6	2,2	10,6	2,7	—	—
20	16,2	1,9	14,4	2,8	13,2	3,4	13,2	3,4
25	20,5	2,3	18	3,5	16,6	4,2	16,6	4,2
32	26	3	23	4,4	21,2	5,4	21,2	3
40	32,6	3,7	28,8	5,5	26,6	6,7	26,6	3,7
50	40,8	4,6	36,2	6,9	33,2	8,4	33,2	4,6
63	51,4	5,8	45,6	8,4	42	10,5	42	5,8
75	61,2	6,9	54,2	10,3	50	12,5	50	6,9
90	73,6	8,2	65	12,3	60	15	—	—
110	90	10	79,6	15,1	73,2	18,4	—	—

Производят четыре типа полипропиленовых систем:

1. PN-10. Используются при монтаже водопровода. Реже для обустройства теплого пола, с температурой теплоносителя не более 45 градусов. Номинальное давление — 10 Атм.
2. PN-16. Можно применить при обустройстве холодного и горячего водоснабжения. Максимальная температура воды – 60 градусов. Номинальное давление — 16 Атм.
3. PN-20. Может использоваться для монтажа автономного отопления. Максимальная температура теплоносителя – 90 градусов. Номинальное давление — 20 Атм.
4. PN-25. Применяется для обустройства централизованного водопровода и отопления. Максимальная температура теплоносителя – 95 градусов. Номинальное давление — 25 Атм.

Для монтажа бытового водопровода и отопления рекомендуется использовать ПП марки PN-20.

Процесс пайки ПП

Процесс пайки полипропиленовых систем не является сложным. Сварка или пайка происходит между трубой и различными фитингами (угол, муфта, тройник). С помощью специального паяльника нагревается фитинг изнутри и наружная часть трубы.

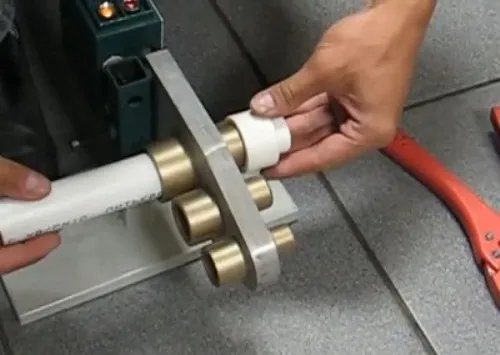

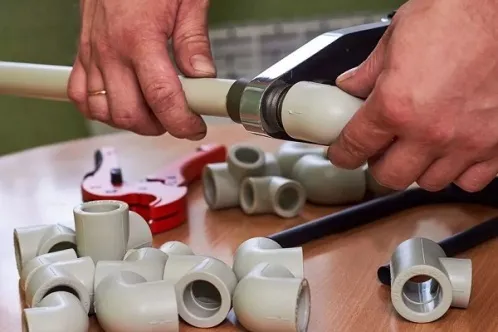

Процесс пайки с помощью специального паяльника

В процессе нагрева образуется участок оплавленного пластика. Прогреваются детали одновременно, и одинаковое количество времени. Затем снимаются с паяльника и стыкуются.

Может Вам будет интересна статья «Канализация для частного дома: этапы строительства, какой септик выбрать» Перейти>>

Соединить детали нужно быстро, в течение нескольких секунд. Иначе полимер твердеет и что-либо исправить невозможно.

Как правильно паять полипропиленовые трубы (видео)

Таблица пайки и температура их нагрева

Качество пайки зависит от температуры и времени нагрева. Очень важно соблюдать необходимые температурные параметры. Плохо влияет на качество соединения, как перегрев, так и недостаточное нагревание.

• Перегрев ведет к деформации, уменьшению проходимости.
• Не достаточное нагревание ослабляет соединение, что может привести к образованию течи.

Перед Вами таблица температур и времени пайки полипропиленовых труб:

Диаметр трубы, mm	Время нагрева, с	Время сварки, с	Глубина плавления, mm
16	5	4	3	13
20	5	4	3	14
25	7	4	3	15
32	8	4	4	17
40	12	6	4	20
50	18	6	5	23
63	24	6	6	26
75	30	8	8	28
90	40	8	8	33
110	50	10	10	39

Температура пайки полипропиленовых систем для всех диаметров одинакова и ровна примерно 260°С.

Следующий важный температурный параметр для получения качественной пайки – это температура окружающей среды. Рекомендуется выполнять соединение при температуре от 0° до 25°С.

При температуре воздуха ниже 5 °С необходимо увеличить время нагрева в полтора раза.

Еще одно значение, которое необходимо знать при сварке — это глубина плавления. При монтаже, выполняя замеры, проще измерить длину от фитинга до фитинга. Например, между двумя углами расстояние 110 мм, то необходимо отрезать трубу длинной – 110 мм + 2*14 мм, получим длину 138 мм.

Таблица глубины плавления ПП:

Диаметр трубы, mm	16	20	25	32	40	50	63	75	90	110
Глубина плавления, mm	13	14	15	17	20	23	26	28	33	39

Как выбрать качественную полипропиленовую трубу

Если вы решили произвести монтаж водопровода или отопления полипропиленовыми трубами, то важным этапом является правильный выбор. Когда есть знакомые мастера, то лучше спросить у них совета, что лучше выбрать и где купить.

Может Вам будет интересна статья «Установка унитаза своими руками: пошаговая инструкция подключения» Перейти>>

Или изучить имеющийся ассортимент продукции на сайте производителя. При покупке в магазине, обращайте внимание на цвет, название фирмы, эмблемы, расположение маркировки. Если найдете несоответствие, то это подделка.

Трубы и фитинги имеют ровные поверхности. Отсутствуют наплывы и впадины. Толщина стенок должна быть одинакова.

Не покупайте фитинги и полипропиленовые трубы разных фирм!

Топ лучших производителей пп систем

Перед вами рейтинг производителей полипропиленовых систем 2021 составленный, по отзывам специалистов. По их мнению, эта продукция является лучшей по качеству и надежности.

Российские торговые марки.

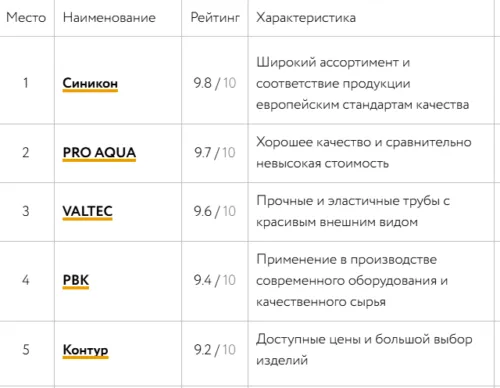

Лучшие российские производители ПП систем

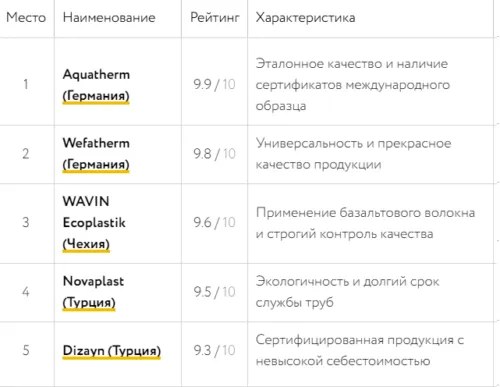

Зарубежные бренды.

Лучшие зарубежные производители ПП систем

Подробная инструкция по монтажу

Очень важно при пайке ПП для водопровода или отопления заранее просчитать все этапы монтажа. Выполнить точные измерения, последовательность сварки.

Процесс пайки происходит очень быстро, и если, допущена ошибка, то исправить ее можно только демонтажем всего неправильного участка.

Рассмотрим все этапы подробнее.

Подготовка специальных инструментов

Специальным инструментом для сварки является паяльник или «утюг». Если Вы находитесь на этапе строительства нового дома, то имеет смысл купить себе такой инструмент. Рекомендуется выбирать ручной паяльник в комплект, которого входят насадки покрытые тефлоном. Для домашнего использования достаточно набора с насадками до 40 мм.

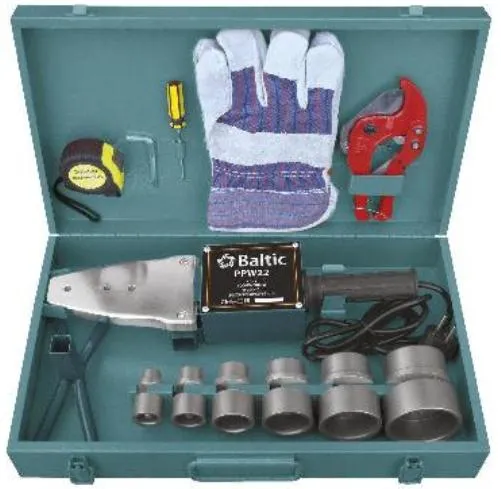

Паяльник для пайки ПП

Паяльник находится в удобном кейсе. В комплект для бытового пользования входят:

• насадки для пайки пп, диаметром от 16 до 40 мм;
• подставка для паяльника;
• ножницы, для нарезки ПП;
• рулетка.

Если Вы собираетесь воспользоваться им один раз, то можно попросить у друзей или арендовать паяльник на время.

Также понадобятся:

• строительный уровень;
• перфоратор или ударная дрель, для монтажа пластиковых кронштейнов;
• карандаш или маркер.

Разметка и нарезка труб

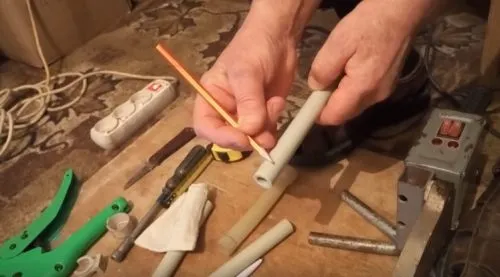

Разметка и нарезка перед пайкой

До начала пайки необходимо выполнить нарезку труб. Для точного измерения отрезков найдите расстояние между фитингами и добавляйте глубину пайки с двух сторон. Удобно все измерения выполнять с помощником.

Для муфты добавлять длину не нужно.

Выполните нарезку, подготовьте все необходимые элементы и сложите схему. Отметьте маркером положение углов, тройников в схеме. При сварке, можно случайно изменить положение и соединить дальше по схеме не удастся.

Если это произошло, то необходимо отрезать трубу в любом месте и соединить их муфтой. Поэтому при покупке пп системы муфты необходимо покупать с запасом.

Детально продумывайте последовательность пайки элементов.

Зачищаем края деталей. Они должны быть ровно отрезанными, чистыми, сухими. При креплении на стену, заранее крепятся кронштейны нужного диаметра. Если монтаж подразумевает размещение нескольких параллельно идущих трубопроводов, то лучше приобрести кронштейн с зацепом друг к другу.

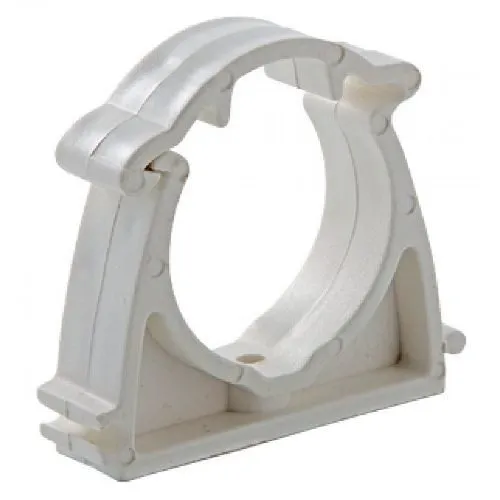

Кронштейн для крепления

Соединение элементов и нагрев

Когда все подготовлено, можно приступать к пайке всех элементов. Установите паяльник на специальную подставку. Закрепите насадку нужного диаметра. Если их необходимо несколько, в начале крепим насадки меньшего диаметра, затем большего. Установите температуру +260 °С и включите его.

Начинайте паять строго по составленной схеме и последовательности.

После достижения нужной температуры, сработает реле и питание отключится. Не надо его отключать от сети, температура будет поддерживаться автоматически.

Пайка пластиковых труб

Для сварки двух элементов одновременно нагреваем их с помощью паяльника. Отсчитываем время согласно диаметру элементов. По истечении времени быстро вынимаем детали и соединяем их вместе. На поправку положения есть несколько секунд. Поэтому очень важно заранее отметить положение элементов.

Как только выбрали правильное положение, зафиксируйте его на несколько секунд, этого будет достаточно, чтоб узел не поменял своего положения. После остывания получится прочное, герметичное соединение.

Может Вам будет интересна статья «Дефлектор вентиляционный: 7 популярных моделей» Перейти>>

Последовательно свариваем все узлы строго по составленной схеме. Крепим трубы на стене с помощью кронштейнов.

Ошибки при выполнении пайки

О некоторых ошибках, которые допускают не опытные мастера, мы уже говорили. Вспомним их и дополним этот список еще несколькими распространёнными ошибками, встречающиеся при пайке.

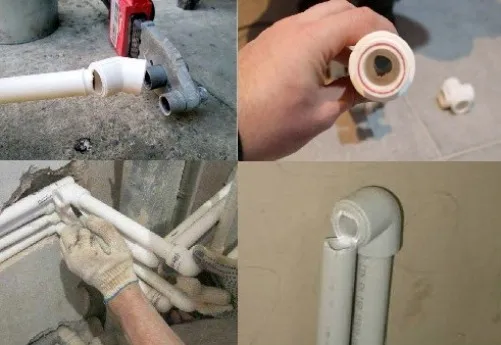

Ошибки при пайке

1. Перегрев. Приводит к деформации элементов при пайке и уменьшению канала. Образуются наплывы, из-за которых засоряется трубопровод.
2. Недостаточное нагревание приводит к неплотному соединению и появлению течи. Строго соблюдайте время пайки.
3. Медленно выполняется процесс пайки, в результате пайка не выполняется на нужную глубину. Необходимо соблюдать временные интервалы, указанные в таблице.
4. Не достаточное усилие, также может повлиять на не большую глубину спайки. В результате соединение будет не герметичным и даст течь. Отмечайте маркером нужную длину входа.
5. Слишком большое усилие прикладывать тоже не нужно. Глубина входа будет слишком велика, что приведет к сужению канала и плохой проходимости.
6. Используйте при сварке те фитинги, которые не уменьшают диаметр при пайке. Например «накидная гайка» уменьшает канал. Лучше использовать «американку», она дороже, но эффективнее.
7. Используйте при пайке водопровода или отопления системы одной фирмы, не допускайте смешивания.
8. Используйте полипропиленовые системы согласно маркировке. Не стоит экономить и монтировать отопление, используя ПП для холодной воды.
9. Также не стоит экономить при покупке ПП систем, выбирайте проверенные фирменные магазины, в которых Вам могут дать гарантию качества.

Что нужно для сварки полипропиленовых труб?

Для сварки полипропиленовых труб потребуется специальное оборудование и некоторые инструменты. Вот список основных компонентов, необходимых для сварки полипропиленовых труб:

1. Электросварочный аппарат – это основное оборудование для сварки полипропиленовых труб. Он используется для нагрева и слияния труб.

2. Термоэлектроды – это металлические пластины, которые нагреваются до определенной температуры и используются для слияния труб.

3. Ножницы для труб – они необходимы для обрезки труб до нужной длины.

4. Наждачная бумага – используется для очистки концов труб перед сваркой.

5. Калибр – он необходим для проверки диаметра трубы после сварки.

6. Мерный инструмент – он используется для измерения длины трубы.

7. Рихтовочная линейка – это инструмент, который помогает выровнять трубу перед сваркой.

8. Присадочный материал – это специальный материал, который используется для усиления сварного соединения и уменьшения вероятности протечек.

Помимо этих основных компонентов, может потребоваться также защитная маска, перчатки и другие меры предосторожности для защиты от возможных опасностей при сварке труб. Важно также следовать инструкциям и рекомендациям производителя оборудования и материалов для обеспечения безопасной и эффективной сварки полипропиленовых труб.
