Установка и соединение пластиковых труб

Монтаж пластиковых труб – процесс, который можно выполнить своими руками.

В нашей стране наиболее распространены компоненты из полипропилена и поливинилхлорида, и процесс установки каждого из них существенно отличается друг от друга. Монтаж пластиковых труб позволяет существенно улучшить давление воды; в то время как в старых металлических деталях наблюдается образование накипи, что приводит к их засорению и снижению пропускной способности.

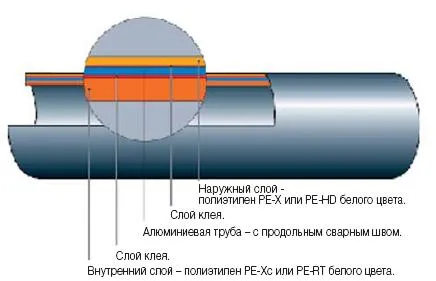

Схема строения слоя металлопластиковой трубы/

Для работы вам понадобятся собственно сами трубы, фитинги и инструменты.

Перед тем как погрузиться в основы монтажа, перечислим, что нам даст замена старых труб на новые:

1. Обезопасите себя от протечек.
2. Заметно улучшите напор воды; в металлических старых деталях образуется окалина, поэтому они забиваются и их пропускная способность значительно снижается.
3. Трубы, которые успели накопить изрядный слой краски, не впишутся в ваш новый интерьер.
4. В наше время многие трубы прячут (сооружают специальный короб, закрывающий все коммуникации), а расположение старых систем может помешать этому, поэтому новые детали можно максимально прижать к стене.

Почему именно пластик?

1. Срок службы – 50 лет.
2. Не требуют особенного ухода.
3. Не нуждаются в покраске.
4. Обладают хорошими теплоизоляционными свойствами.
5. Выдерживают температуру воды до 95°C, что позволяет их использовать для отопления и горячего водоснабжения.
6. Не страшна коррозия.
7. Легкая установка.
8. Отличная звукоизоляция.
9. Они стойки к гидроударам.
10. Гладкая поверхность способствует скольжению воды.
11. Монтаж пластиковых труб сравним с конструктором – вы сможете провести трубы даже в самые сложные участки.

Фитинг – это конструктивный элемент трубопровода, предназначенный для соединения деталей между собой, для проектирования разветвлений и поворотов трубопровода.

Теперь рассмотрим, что такое фитинги и какими они бывают. Фитинг – это конструктивный элемент трубопровода, предназначенный для соединения деталей между собой, для проектирования разветвлений и поворотов трубопровода. Существующие классификации весьма условны, однако без них понять область применения устройства невозможно.

По материалам, что задействованы в их производстве, различают:

1. Комбинированные фитинги. Часть конструкции сделана из полимера, а часть – из металла. Они позволяют производить установку пластиковых труб с любой сантехнической конструкцией благодаря своей металлической резьбе. Такие детали особенно хороши при разборном соединении.
2. Монолитные фитинги. Они предназначены для состыковки полимерных труб, а также для разводки трубопровода методом сварки.

Комбинированные фитинги бывают:

1. С неподвижным резьбовым элементом (металлическая резьбовая система «заливается» в пластик).
2. С подвижным резьбовым соединением (они имеют разъемную муфту или накидную гайку, которая делается с внутренней резьбой).

Водопровод из полипропилена своими руками: подробная инструкция

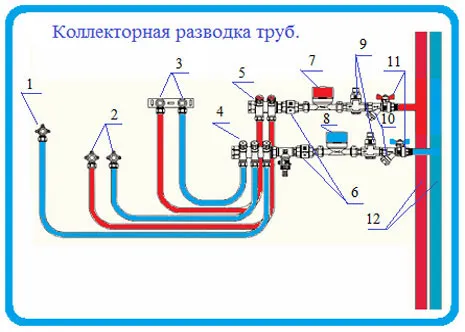

Коллекторная разводка труб: 1. Водорозетка стиральной машины. 2. Водорозетка смесителя раковины. 3. Водорозетка на планке смесителя ванной. 4. Коллектор холодной воды. 5. Коллектор горячей воды. 6. Обратный клапан. 7. Счётчик горячей воды. 8. Счётчик холодной воды. 9. Редуктор давления воды. 10. Фильтр грубой очистки воды. 11. Отсечной кран. 12. Стояк горячей и холодной воды.

Технология требует использования следующих инструментов:

1. Ножницы для резки. Альтернатива – ножовка по металлу, но стоит отметить, что, используя этот вариант, вам придется зачищать торцы труб от заусениц и всевозможных шероховатостей. Ножницами перерезать элемент перпендикулярно его продольной оси гораздо проще и быстрее.
2. Зачистной инструмент (ручная заточка или насадка на дрель).
3. Сварочный аппарат. В наше время в строительных магазинах можно найти специальные агрегаты для сварки именно полипропиленовых труб. Приобретая инструмент, обратите внимание на: а) диапазон размеров труб, который он может обработать; б) наличие тефлоновых насадок тех размеров, что вам нужны (в противном случае их придется докупать); в) мощность (например, если диаметр труб не превышает 6,3 см, то достаточен показатель до 750 Вт).

Технология монтажа пластикового водопровода: делаем своими руками

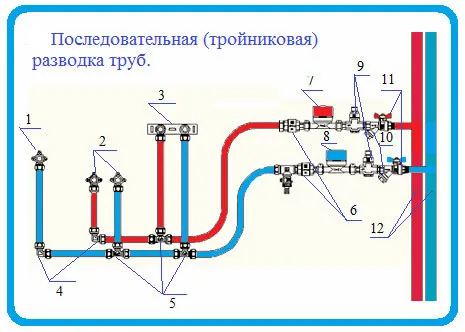

Последовательная (тройниковая) разводка труб: 1. Водорозетка для подключения стиральной машины. 2. Водорозетки смесителя раковины.
3. Водорозетки на планке смесителя ванной. 4. Уголок. 5. Тройник.
6. Обратный клапан. 7. Счётчик горячей воды. 8. Счётчик холодной воды.
9. Редуктор давления воды. 10. Фильтр грубой очистки воды. 11. Отсечной кран. 12. Стояк горячей и холодной воды.

Весь процесс сводится к восьми этапам:

1. Подготовка сварочного агрегата. Закрепите аппарат на специальную подставку, опираясь на прилагаемую инструкцию. Возьмите насадки нужного размера и прикрутите к нагревательному элементу (на него можно сделать до трех пар насадок); контакт между ними должен быть достаточно плотным. Измерьте глубину насадки и запомните это число. Включите инструмент в сеть, а после запустите нагревательный элемент.
2. Ножницами отрежьте необходимый вам кусок трубы.
3. Очистите конец трубы от лишнего (устраните неровности).
4. От торца детали, предназначенной для сварки, отмерьте значение, которое было бы на 2 мм меньше, чем глубина насадки, прочертите линию фломастером.
5. Дождитесь полного разогрева агрегата.
6. В одну руку возьмите фитинг, а в другую – отрезок трубы; вставьте одновременно детали в насадки так, чтобы их оси совпали с осью насадок; с некоторым усилием введите навстречу друг другу свариваемые элементы. Когда фитинг дойдет до конца насадки, начинайте отсчет (показатель для вашего случая смотрите на рисунке). Если труба еще не вошла до отметки в насадку, то продолжайте вводить ее вместе со счетом.
7. Отсчитав необходимые секунды, одновременно снимите фитинг и трубу с насадок. Для облегчения процесса можете немного провернуть их.
8. Введите в отверстие фитинга трубу до отметки. Зафиксируйте! Соединение готово!

Назовем критерии качественной сварки:

Аппарат для сварки состоит из собственно нагревательного элемента и сварочных насадок от 16 до 40 мм диаметром.

1. Продольная ось трубы фитинга полностью совпадает с осью трубы.
2. На внешней стороне в месте, где фитинг соединился с трубой, имеется небольшой сгусток пластика в форме ровного круга.
3. С внутренней стороны расплавленный пластик не свисает.
4. Конструкция получилась без щелей.

Монтаж труб, что вы производите своими руками, также подразумевает следующие моменты:

1. Свариваемые поверхности нужно обезжирить.
2. Они должны быть чистыми.
3. Если ваша деталь имеет диаметр 5 см и больше, то рекомендуется перед сваркой снять ножом в торце фаску под углом в 45°.

Установка пластиковых труб (ХПВХ и ПВХ)

Для того чтобы монтировать трубы ПВХ и ХПВХ своими руками, вам понадобятся следующие инструменты:

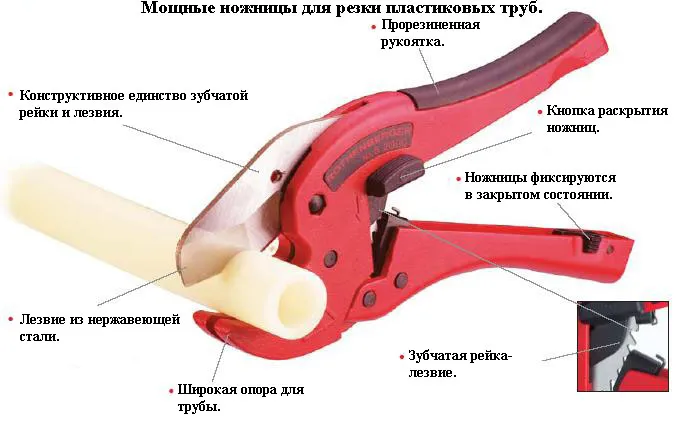

Профессиональный инструмент для ручной резки пластиковых труб – ножницы, без которого не обойтись при монтаже.

1. Ножницы для резки труб.
2. Скребок (подойдет и наждачная бумага).
3. Очиститель (праймер).
4. Клей.
5. Специальные тампоны для очистки поверхностей.
6. Кисточки для нанесения клея.

Склеивание пластиковых труб подразумевает использование агрессивных клеев, способ этот простой и быстрый, монтаж можно произвести своими руками, он не требует никакой особенной техники. Процесс основан на особенности клея растворять верхний слой соединяемых пластиковых элементов. Детали образуют монолитное соединение, которое отличается герметичностью и прочностью.

Сама инструкция выглядит следующим образом:

1. Вначале выполните соединение «насухо», труба должна войти в 2/3 гнезда фасонной соединительной детали (фитинга) свободно.
2. Отрезать необходимый кусок от ПВХ и ХПВХ можно специальными ножницами, ножовкой или роликовым резаком. Угол реза должен быть относительно оси прямым.
3. Обработайте торцы элементов напильником или ножом для фаски.
4. Очистите сухой тряпкой конец трубы от загрязнений и опилок, обезжирьте. Можно еще трубу продуть и смазать праймером, это окончательно очистит деталь и смягчит ее.
5. Нанесите клей в гнездо и на трубу фитинга нетолстым слоем, введите трубу до упора в гнездо и проверните на 1/4 оборота – так клей равномерно распределится по соединяемой поверхности.
6. Склеивание произойдет уже через минуту, а пока придерживайте соединенные элементы. При правильном скреплении на стыке фитинга и трубы выступит небольшой слой клея – это «повязка». Излишки массы вытрите тряпкой.

Для соединения фасонных деталей и труб из ХПВХ и ПВХ своими руками применяйте только клей, который рекомендован заводом-изготовителем, в противном случае прочности и герметичности вам гарантировать не сможет никто. Успех всего дела зависит от того, насколько точно вы будете придерживаться инструкций и правил.
