Обратный клапан на счетчике воды — необходимость и практическое применение

Прежде чем решать, стоит ли устанавливать обратный клапан на водосчетчик, целесообразно разобраться в роли и функциях таких устройств в системах водопровода. «Нужно ли ставить обратный клапан на счетчик воды» – это вопрос, который стоит рассмотреть на основе знаний о работе системы.

Основная задача, которую решают обратные клапаны в этом случае, заключается в том, чтобы не допустить движения воды в обратном направлении. Кроме того, установка обратных клапанов защищает элементы систем водоснабжения от последствий такого негативного явления, как гидравлический удар.

Назначение обратных клапанов, устанавливаемых на счетчиках расхода воды

Конструкция преимущественного большинства моделей водосчетчиков предполагает свободное вращение крыльчатки в обоих направлениях. Для водосчетчиков подобной конструкции установка обратных клапанов является наиболее актуальной.

Многие пользователи, установившие на свою систему водоснабжения счетчик воды, крыльчатка которого может вращаться в двух направлениях, не стремятся устанавливать обратный клапан из-за того, что рассчитывают сматывать показания прибора учета. Между тем, чтобы выполнить такое сматывание и тем самым сэкономить на оплате коммунальных услуг, необходимо осуществить следующие действия:

• перекрыть воду, поступающую от основной трубы водоснабжения к смесителю;
• слить из трубопровода остатки воды;
• к смесителю подключить шланг пылесоса, который не отсасывает воздух, а подает его.

При выполнении подобных манипуляций можно столкнуться с тем, что сильный напор воздуха, поступающего из пылесоса, просто сломает крыльчатку водосчетчика, что потребует замены прибора на новый.

Кроме того, для этой процедуры необходимо использовать старый советский пылесос, так как современные модели подобных устройств не рассчитаны на возможность подключения их шланга к нагнетающему каналу.

Для того чтобы понять, нужен ли обратный клапан при установке водосчетчика, достаточно вспомнить из школьного курса физики, как работают сообщающиеся сосуды. При одновременном включении нескольких кранов в многоквартирных домах перепады давления в системе водоснабжения неизбежны.

Чтобы не столкнуться с этим явлением, достаточно установить обратный клапан для счетчика воды, который нивелирует подобные перепады давления.

Кроме того, в тех водопроводных системах, в которых не установлены обратные клапаны на счетчики, вода из той части трубопровода, давление в которой выше, будет более интенсивно поступать в ту часть системы, где давление напора меньше.

Все это может привести к тому, что счетчик воды, установленный на трубопроводе горячего водоснабжения, будет учитывать и холодную воду, что, соответственно, приведет к дополнительным расходам при оплате коммунальных услуг.

Установка счетчика с обратным клапаном также позволяет увеличить срок службы прибора учета, к правилам эксплуатации которого предъявляются определенные требования.

Так, внутренняя полость водосчетчика должна быть постоянно заполнена водой соответствующего качества. Обеспечить это важное требование, которое позволяет приборам учета длительное время не выходить из строя, как раз и позволяют обратные клапаны, а также сетчатые фильтры.

С помощью установки обратных клапанов на трубопроводы, оснащенные водосчетчиками, также можно предотвратить последствия такого негативного явления, как гидравлический удар.

Клапаны, надежно перекрывающие водный поток при его перемещении в обратном направлении, не дают перепадам давления, возникающим в трубопроводной системе при возникновении гидравлического удара, негативно воздействовать на элементы конструкции водосчетчиков.

Конструкция обратных клапанов, используемых в комплекте с приборами учета воды

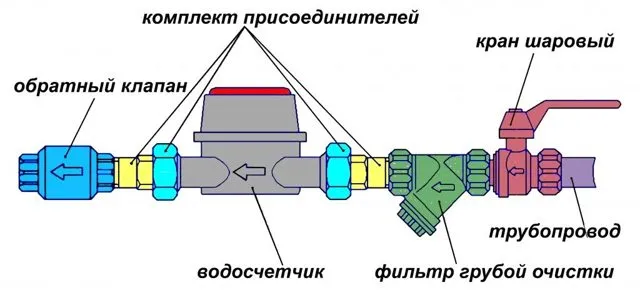

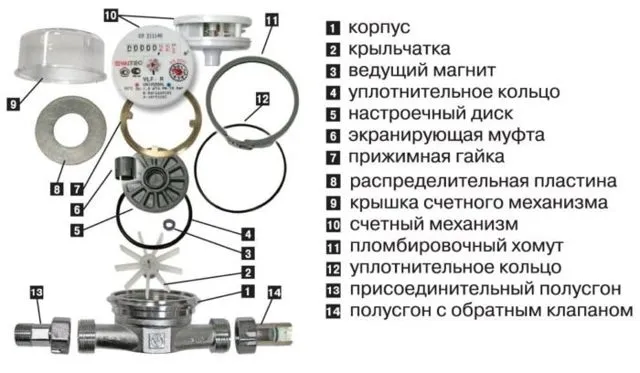

Для установки в водопроводных системах могут использоваться отдельные обратные клапаны или применяться счетчики воды с обратным клапаном, который изначально встроен в сгон прибора учета.

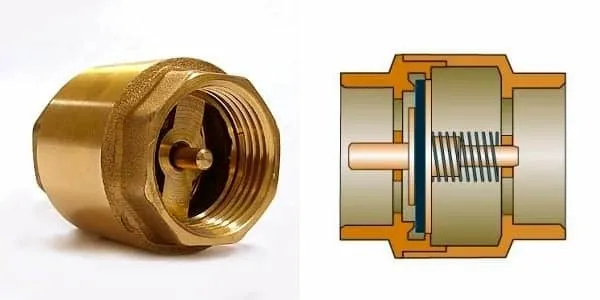

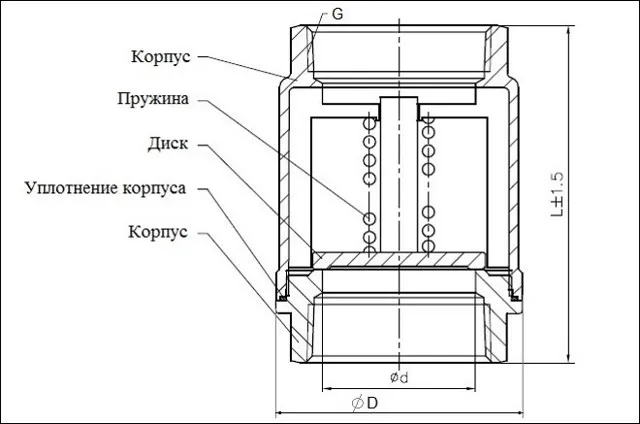

Конструкция обратного клапана, основной функцией которого является недопущение движения потока жидкости в обратном направлении, включает в себя корпус и запорный элемент. В качестве запорного элемента выступает подпружиненный золотник, перемещающийся по штоку-оси.

В тот момент, когда давление воды, поступающей в клапан, достигает требуемого давления, пружина отжимается, золотник открывает проходное отверстие, давая возможность жидкости свободно протекать через устройство.

Как только давление потока жидкости падает или он начинает двигаться не в том направлении, пружина возвращает золотник на посадочное место, запирая клапан.

Более практичными в плане технического обслуживания являются отдельно устанавливаемые обратные клапаны, которые при выходе из строя их запорного элемента достаточно легко отремонтировать. В случаях, когда ломаются обратные клапаны, изначально встроенные в водосчетчик, менять приходится весь прибор учета.

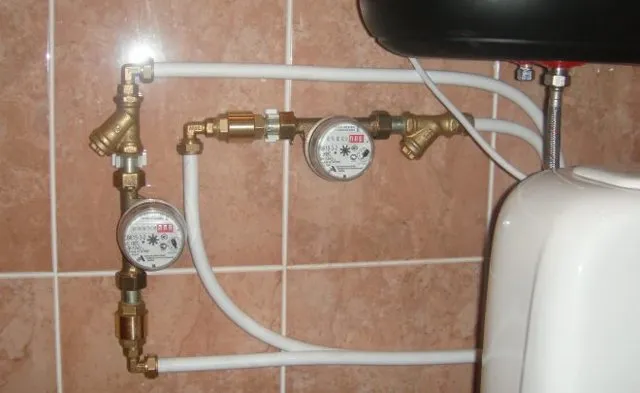

Выполняя установку обратного клапана на водосчетчик, необходимо обратить внимание на несколько моментов:

1. Направление движения воды в трубопроводе должно совпадать с направлением открытия такого устройства.
2. Все резьбовые соединения, при помощи которых осуществляется установка обратного клапана, должны выполняться с использованием ФУМ-ленты, что обеспечит таким соединениям требуемую герметичность.

Важный вопрос: нужен ли обратный клапан на счетчике воды в квартире?

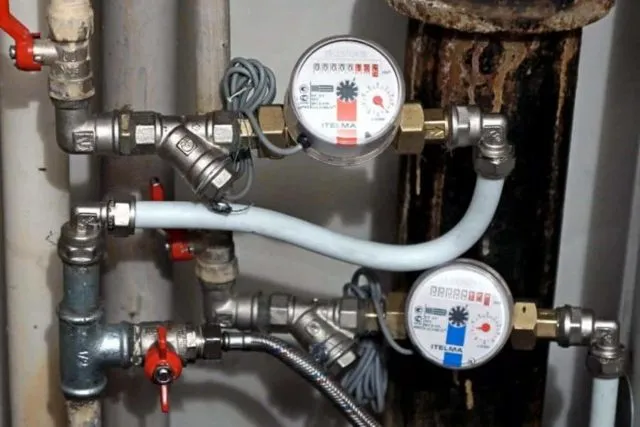

При подключении новых объектов к сетям водопровода, реконструкции старого фонда или монтаже счётчиков в квартирах, у хозяев помещений обязательно возникает вопрос: нужен ли обратный клапан на счётчик воды? Решение следует принимать комплексно, исходя из технической и правовой составляющих.

Назначение устройства

Его задача пропускать жидкость в прямом направлении и автоматически запирать трубопровод, если движение потока изменится на противоположное. Такая ситуация возможна, например, при открытии обоих кранов смесителя холодной и горячей воды, когда давление жидкости в одном из трубопроводов значительно превышает показатель в другом.

Проблема обострилась при появлении таких сантехнических устройств, как гигиенические шланги. На лейке есть кнопка подачи воды, поэтому часто смеситель настраивают на требуемую температуру и в дальнейшем не выключают.

Предотвращает перетекание жидкости из системы холодного водоснабжения в трубы горячего водоснабжения или наоборот. Снижает вероятность гидравлического удара при некоторых условиях эксплуатации.

Например, если в квартире (доме) установлено несколько точек водоразбора и одновременно ими пользуются (включают–выключают). Особенно важно это стало после массовой замены кран-букс червячного (вентильного) типа на дисковые, которые перекрывают поток мгновенно.

Останавливает стекание воды по стоякам при отключении подачи. Функция важна для частных домов с глубинными насосами, и для высотных домов. Установленный на обвязку бойлеров, защищает от стекания горячей воды, что экономит средства при повторном нагреве.

Для снабжающих организаций важны другие функции:

Снижение вероятности вмешательства в работу приборов учёта путём подачи воздуха или воды в счётчик в обратном направлении. Устранение подмешивания холодной воды в горячую или наоборот, при разном давлении в сетях.

Если утром абонентам долго приходится сливать воду из крана пока пойдёт горячая — следуют жалобы жильцов с последующим перерасчётом оплаты. Принимая во внимание положительные свойства и выполняемые функции, установка обратных клапанов выгодна обеим сторонам — и потребителю и снабжающей организации.

Нежелание установить прибор проявляют в двух случаях:

1. собственник надеется снижать показания, сматывая счётчик, а клапан усложняет такую задачу;
2. хозяин не хочет нести дополнительные расходы на приобретение и монтаж оборудования.

Снабжающие организации стараются установить устройство на каждый счётчик, опираясь на руководящие документы.

Обязательно ли ставить: требования закона

В сети на тематических форумах ведутся дискуссии о необходимости выполнения требований управляющих компаний по установке приборов учёта и сопутствующей арматуры.

Путаница вызвана тем, что доступно к ознакомлению три документа:

Документы называются одинаково: «Внутренний водопровод и канализация зданий». Несмотря на похожесть, при внимательном прочтении можно увидеть различия в вопросе, касающемся установки обратных клапанов. Кроме того, комментаторы не всегда понимают о какой аппаратуре идёт речь.

В п.1.1. прямо указано, для каких объектов и когда требования применимы, а именно:

• на проектирование внутреннего водопровода на вновь строящихся объектах;
• на проектирование сетей реконструируемых объектов.

К объектам относят общественные здания высотой до 55 и жилые не выше 75 метров. Не предусматривает прямого указания на обязанность собственника установить прибор и Постановление Правительства № 354 «О предоставлении коммунальных услуг…».

Где устанавливают?

О составе оборудования, которое монтируют во внутренних сетях водопроводов говорит Раздел 7 СП 13. 30.13330.2016. Управляющие компании часто ссылаются на п.7.1.4, перечисляющий все приборы, которые могут использоваться:

• на водопроводах, подающих жидкость к групповым смесителям;
• на циркуляционном водопроводе.

Смесители, стоящие в квартирах, даже при большом их количестве к групповым не относятся. В групповых приборах холодная и горячая вода смешивается до нужной температуры в отдельной ёмкости и только потом подаётся в кран.

Циркуляционные водопроводы горячей воды относятся к общедомовому имуществу, поэтому и этим пунктам обосновать обязанность установки обратного клапана в квартирах не получится.

Пункт 7.2.1. предусматривает совместно со счётчиком установку обратных клапанов на подающем и циркуляционном водопроводе. Но при внимательном прочтении пункта целиком, становится понятно, что требования предъявляются к вводам в здание, а не для отдельно взятой квартиры.

Источник: https://carmen62.ru/nuzhen-li-obratnyy-klapan-pri-ustanovke-vodoschetchikov/

Можно ли обойтись без обратного клапана при монтаже водосчетчика

Во многих случаях при монтаже прибора учета нужен обратный клапан на счетчик воды. Основная цель монтажа клапана – не позволить воде течь в обратную сторону. Он защищает элементы водопровода от гидроудара и смягчает его последствия.

Задачи механизма

Рабочий механизм большинства приборов водосчетчиков представляет собой многолопастную крыльчатку, не имеющую стопорного элемента и вращающуюся в обе стороны.

Некоторые потребители, отказываясь от установки клапана, преследуют корыстную цель – перематывание показаний водомера. Для вращения крыльчатки в другом направлении производятся такие действия:

• перекрывается подача потока жидкости к смесителю;
• оставшаяся вода сливается;
• через шланг подсоединенного к смесителю пылесоса подается воздух.

Несмотря на кажущуюся простоту процедуры, имеется несколько нюансов, не оправдывающих надежды потребителей:

• манипуляции занимают продолжительное время;
• требуется значительный расход электроэнергии;
• слишком слабый напор воздуха оставит проживающих в доме людей без воды на весь день;
• слишком сильный напор может повредить крыльчатку;
• для подсоединения нужно отыскать пылесос советского производства, большинство современных аппаратов не могут подавать воздух наружу.

Требуется ли обратный клапан на счетчике воды, следует из закона соединяющихся сосудов. Системы водоснабжения (холодная и горячая), организованные в многоквартирных домах, многократно сходятся в смесительных устройствах. Поддержать в трубопроводах одинаковый уровень давления практически невозможно.

При одновременном открытии кранов смешиваются оба потока, жидкость перетекает из системы с повышенным давлением в трубопровод меньшего напора. Счетчик горячей воды может определять также расход и холодной, что скажется на размере счета за водопользование.

В ситуации, когда «холодный» водомер станет определять расход и горячей воды, тоже нет никакой выгоды. Элементы его не предназначены для эксплуатации в горячей жидкой среде, водомер быстро выйдет из строя.

Не менее важным фактором, объясняющим, зачем нужен водосчетчик с обратным клапаном, считаются эксплуатационные условия. Период службы, определенный изготовителем, достигается лишь при условии постоянной наполненности камеры измерения водой надлежащего качества.

Первичная очистка жидкости от крупных частиц осуществляется сетчатым фильтром. В расходомере с клапаном обратного действия камера полностью не опустошается.

Обратный клапан устанавливается в смесителях, но при временном прекращении водоснабжения часто возникает ситуация, когда нетерпеливый потребитель открывает вентиль в надежде на скорое включение. Находящаяся в промежутке между запорным краном и смешивающим прибором вода стекает в канализационную трубу.

Если поставлен счетчик воды с обратным клапаном, стечет только жидкость с участка от смесителя до клапана. Причина – включение клапана лишь под необходимым давлением. Не беда, если выключение было непродолжительным и жильцы успели вовремя отключить воду.

При долгом прекращении водоснабжения возможна не только порча водомера, но и возмещение соседям затрат на ремонт — есть риск, что трубу прорвет.

При установке в индивидуальном доме бойлера монтаж обратного клапана обязателен. При нагреве воды в рабочей камере водонагревателя значительно повышается давление, приводящее к передавливанию входного потока. Вода перетекает обратно.

Отопительная система индивидуального дома может включать в себя не один контур, а два и более. К примеру, первый предназначен для теплого пола, второй – для бойлера, третий – для самой системы отопления.

Каждый из них оснащается отдельным насосом и имеет свое рабочее давление. Чтобы не допустить обратное течение воды и перемещение ее из одного контура в другой, также необходим монтаж обратного клапана. В паспорте моделей водомеров без дополнительного элемента указано, что следует ставить обратный клапан после счетчика.

Конструкция

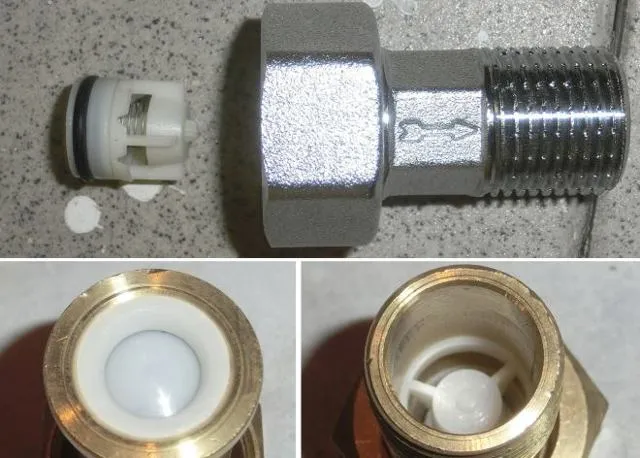

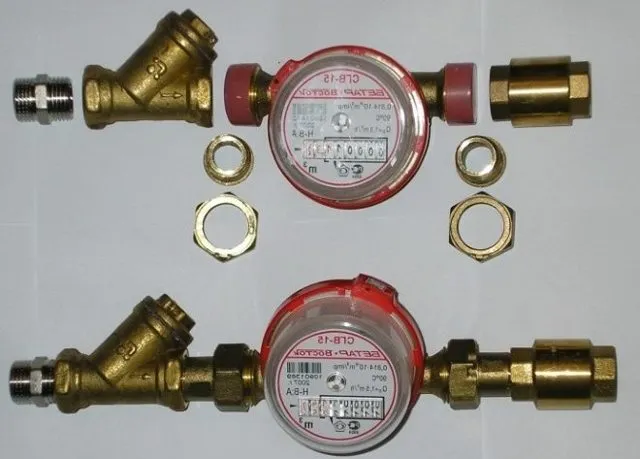

Клапан можно приобрести отдельно или как узел, вмонтированный в сгон счетчика. Устройство представляет собой латунный либо полимерный затвор на штоке с пружинным элементом.

Под напором подаваемой жидкости длина пружинки сокращается, отодвигая заслонку, вода устремляется в образовавшийся проход. Реверсивный ток жидкости невозможен, так как затвор плотно примыкает к прокладке распрямленной пружинкой, сдвинуть которую невозможно ни водой, ни напором воздуха.

На водосчетчике установлен механический фильтр предварительной очистки, но, несмотря на это, имеется вероятность окисления элементов клапана. При выходе из строя узел предотвращения обратного тока ремонту не подлежит, а легко заменяется исправным. При поломке встроенного в расходомер обратного клапана замене подлежит сам прибор.

Разновидности и параметры выбора

Клапаны обратные, устанавливаемые в системах водоснабжения, выпускаются нескольких типов:

• дисковые;
• лепестковые;
• шаровые;
• подъемные;
• двухлопастные.

Дисковые устройства отличаются своей компактностью. Принцип работы прибора прост – под напором жидкости дисковый затвор перемещается, освобождая канал. При понижении давления возвращение диска в первоначальное состояние происходит за счет воздействия пружины, в таком положении реверсивный ток воды невозможен.

Клапаны двухлопастные, обладающие большими размерами, устанавливаются в сложных водопроводах.

В качестве примера можно представить системы водоснабжения индивидуальных домов, оборудованные насосом – при его поломке велика вероятность обратного перемещения воды под давлением.

Принцип действия двухлопастного устройства также не сложен: запорный орган под воздействием жидкости складывается пополам, а при обратном токе затвор раскладывается, полностью занимая проход.

В качестве затвора может использоваться шар, перемещаемый в открытое положение воздействием потока жидкости. При понижении напора элемент возвращается в исходное положение, закрывая собой рабочий проход. Такие клапаны, как и краны, получили название «шаровые» и устанавливаются в водопроводах, устроенных из труб различного диаметра.

В подъемных клапанах используется запорная чаша (золотник). Под напором жидкости чаша приподнимается, освобождая место для прохождения потока. При понижении давления золотник переходит в первоначальное положение, закрывая проход. Такие приборы допускается устанавливать лишь на горизонтально расположенные трубы.

В устройствах лепесткового типа затвором служат лепестки, раздвигающиеся под давлением воды и открывающие канал. При перемещении жидкости в противоположную сторону лепестки сдвигаются. При подборе клапана, следует обратить внимание на материал его изготовления: качественные приборы изготавливаются из латуни CW617N.

Также нужно рассмотреть специальную маркировку:

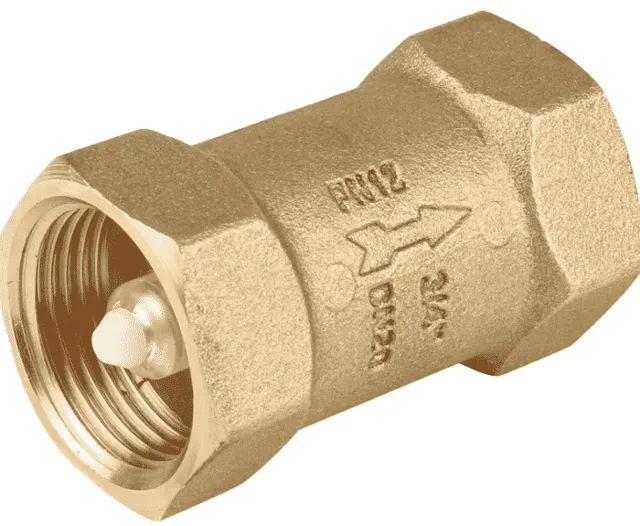

• Обозначение допустимого давления выполняется литерами PN либо РУ и следующими за ними цифрами. К примеру, РУ-20 означает способность устройства работать под давлением до 20 бар. В системах центрального водоснабжения стандартным считается давление до 6 бар для холодной воды и до 50 бар – для горячей.
• Диаметр прохода маркируется литерами DN или РУ, например, РУ-20. По этому параметру клапан подбирается с учетом размера прохода установленных рядом элементов для недопущения повышения нагрузок и понижения давления.

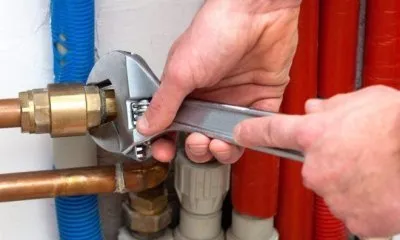

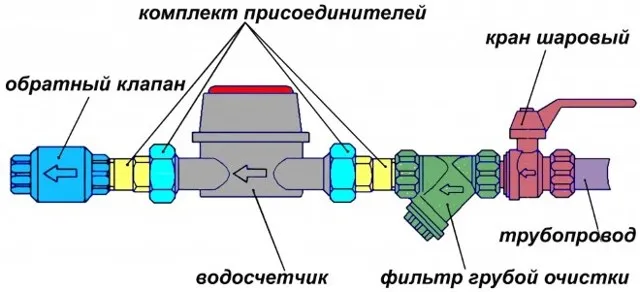

Монтаж обратного клапана воды совместно с прибором учета не вызывает никаких сложностей. Установка осуществляется с помощью резьбовых соединений, дополнительно уплотняемых фум-лентой либо герметиком на основе силикона. Клапан устанавливается сразу после счетчика для воды. После завершения работ его должен опломбировать представитель контролирующей организации.
