Эффективная вентиляция является гарантом не только благополучия для членов семьи, но и долговечности самого здания. Без регулирования температуры, влажности и подачи свежего воздуха в помещениях невозможно обойтись. Вариантов вентиляционных систем достаточно, и вы можете выбрать наиболее подходящий для вас, включая правильное установление обратного клапана.

Обратный клапан на вентиляциюКачественный воздухообмен в доме не даст развиваться простудным и аллергическим заболеваниям

Читайте в статье

Немного теории: для чего нужен обратный клапан для вентиляции

От правильной вентиляции в доме зависит очень многое. Малейшая ошибка, и ароматы кухни вместо вентканала будут распространяться по всей квартире. Или, того хуже, ваш покой нарушит «амбре» из соседской квартиры, где хозяйка содержит дюжину кошек.

Сложности возникают не только в помещении кухни, но и в ванной комнате, туалете, коридоре.

Усугубить ситуацию могут не только некачественные вентканалы, но и установка герметичных пластиковых окон и новых дверей, перепланировка комнатУсугубить ситуацию могут не только некачественные вентканалы, но и установка герметичных пластиковых окон и новых дверей, перепланировка комнат

Если такое происходит, вам срочно нужно решать проблему с помощью простого и недорого устройства – обратного клапана. Его монтируют непосредственно в вентиляционную систему.  Если вы правильно его подобрали и установили, чужие запахи не проникнут в ваше жилище.

Конструкция обратного клапана для вентиляции и принципы его работы

Устройство обратного клапана вентиляции можно назвать примитивным: это труба, соответствующая диаметру выхода вентиляционного канала с крышкой, закрепленной на оси и открывающейся только в одну сторону. Приборы могут иметь квадратную, круглую или прямоугольную форму.

Для бытовых целей такие устройства изготавливают из пластика. В промышленных предприятиях, использующих взрывоопасные вещества, используют металлические обратные вентиляционные клапаны.

Вытяжное устройство с обратным клапаномВытяжное устройство с обратным клапаном

В конструкцию антивозвратного устройства входят следующие элементы:

  • пластиковый или металлический корпус диаметром 120-1000 мм;
  • створки или жалюзи, вращающиеся на стержневом креплении;
  • ограничитель – выступ, не позволяющий створкам открываться больше, чем на 90 градусов;
  • в клапанах с устройством самозахлопывания есть пружина, возвращающая створки на место.

Теперь о том, как работает воздушный клапан для вентиляции. Он может находиться в открытом или закрытом состоянии. В открытом створки поворачиваются параллельно вентканалу и свободно пропускают исходящие потоки воздуха. В закрытом – опускаются перпендикулярно и перекрывают поток. Ограничители установлены таким образом, чтобы створки поворачивались в нужное положение, а осевой стержень размещен по центру конструкции.

В бытовых целях часто используют конструкции с пружинами. Если обратный клапан встроен в вытяжное устройство с вентилятором, после выключения вентилятора пружины возвращают крышку клапана в исходное положениеВ бытовых целях часто используют конструкции с пружинами. Если обратный клапан встроен в вытяжное устройство с вентилятором, после выключения вентилятора пружины возвращают крышку клапана в исходное положение

Виды обратных клапанов и критерии выбора

При покупке устройства важно учитывать несколько факторов. Один из самых существенных – скорость воздушного потока. Если крышка будет слишком тугой, она просто не откроется, и толку от установки прибора не будет. Чтобы исключить такой неприятный момент, специалисты рекомендуют устанавливать клапан в комплекте с вентилятором, принудительно открывающим створки.

Такие устройства продаются в сборе, в комплект входит и привлекательно оформленная решетка, скрывающая содержимоеТакие устройства продаются в сборе, в комплект входит и привлекательно оформленная решетка, скрывающая содержимое

Кроме этого, следует учитывать и другие требования:

  • прибор должен соответствовать размерам вентиляционного канала;
  • материал устройства подбирается в соответствии с условиями эксплуатации;
  • следует правильно подобрать конструкцию по назначению.

Не лишним будет обратить внимание на производителя устройства. Хоть клапан и примитивный прибор, все же следует позаботиться о качестве материалов. Вас мало порадует, если в кухонной вентиляции пластик расплавится и деформируется от жара плиты.

В технических характеристиках изделия производители указывают мощность вентилятора. Для кухни следует брать 10, для санузла будет достаточно 6-7.

Еще один существенный нюанс. В частных домах не рекомендуют использовать створки «бабочка» из-за того, что они могут покрываться льдом в морозы. А в многоквартирном жилье предпочтительно использовать клапаны с жалюзи, чтобы не допустить проникновение в квартиру через вентиляционное отверстие грызунов.

Мембрана

В мембранном обратном клапане роль заслонки выполняет легкий гибкий материал, отклоняющийся под напором воздушного потока. Когда возникает обратное давление воздуха, мембрана прижимается к решетке и не пускает его в помещение.

Мембрана обычно выполняется из эластичного пластикового материала. Подобные конструкции отлично подходят для естественной вентиляции, так как гибкая заслонка очень чувствительна и не требует мощного воздушного потока.

Мембранный принципМембранный принцип

Если обратная тяга в воздуховоде достаточно мощная, гибкую мембрану усиливают жесткими ребрами. Они не позволяют материалу деформироваться под давлением.

Важно! Прежде чем приобрести мембранный клапан, следует изучить мощность обратной тяги в воздуховоде. Неправильно подобранная мембрана не сможет воспрепятствовать проникновению воздушного потока из вентиляции в помещение.

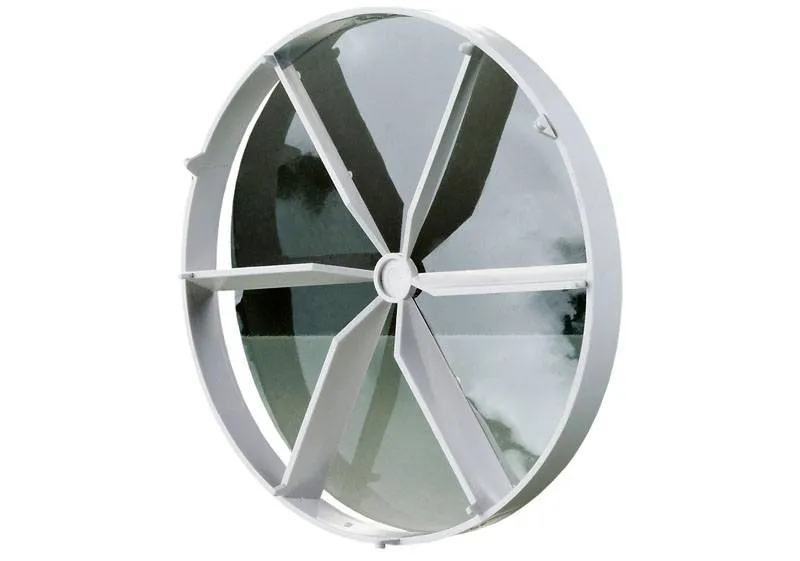

Бабочка

Конструкция этого устройства действительно напоминает бабочку. Обратный клапан разделен осевым стержнем, на котором крепятся «крылья». Под воздействием воздушного потока крылья бабочки открываются и закрываются.

Как уже было отмечено, у бабочки есть существенный недостаток – в морозы крылья покрываются наледью, если вентканал выходит непосредственно на улицу. Чаще всего такая проблема возникает в частных домах, где вентиляционные каналы имеют недостаточную протяженность. Можно попробовать использовать такие изделия с каучуковым уплотнителем, но и в этом случае результат не гарантирован.

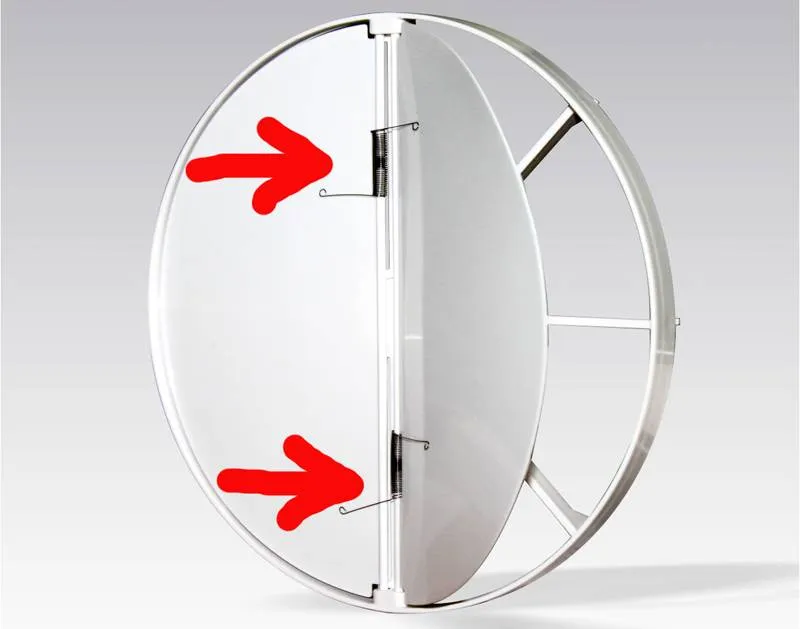

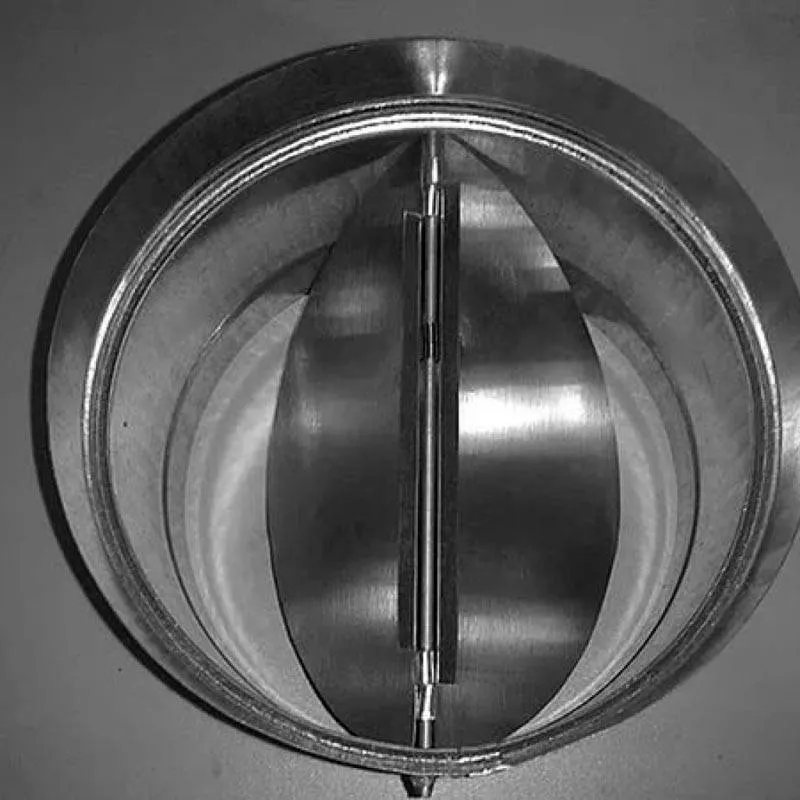

Внешний вид устройства «бабочка»Внешний вид устройства «бабочка»

Преимущество бабочки в том, что ее можно устанавливать в любом положении – хоть вертикально, хоть горизонтально. Пружинки вернут крылья на место при любом наклоне.

Важно! Монтируя такой прибор в устройстве с принудительной вентиляцией, проверьте силу пружин, они должны легко поддаваться потоку от вентилятора и надежно возвращать крылышки в исходное положение.

Лепестки

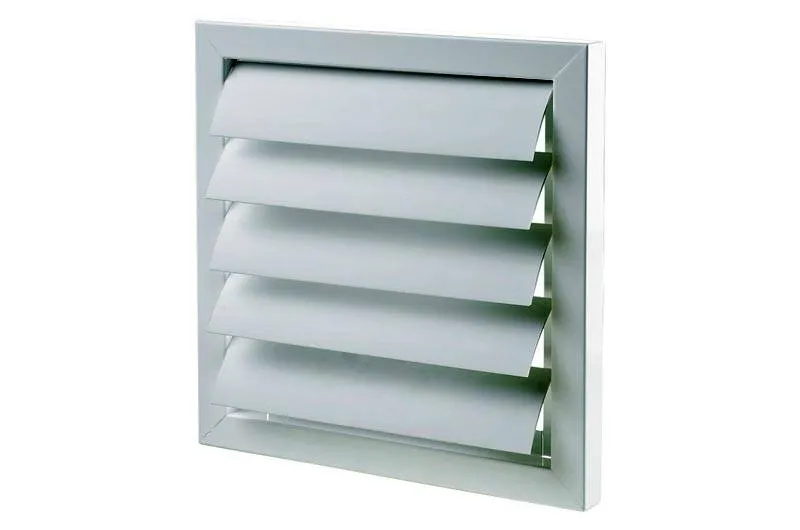

Такой вид обратных лепестковых клапанов для вентиляции имеет жалюзи, закрывающие вентканал. Работает этот прибор так же, как и мембранный или бабочка с той только разницей, что у жалюзи несколько опорных стержней, а сам лепесток имеет небольшую площадь. За счет такой особенности конструкции лепестковые клапаны можно использовать в частных домах.

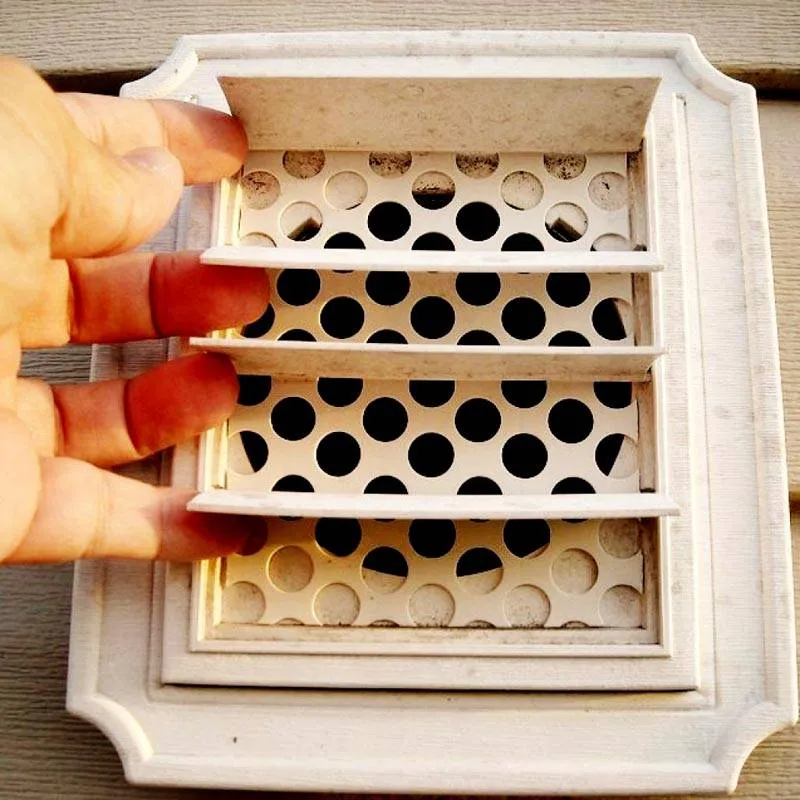

Небольшая площадь деталей не дает им остывать настолько, чтобы покрываться льдомНебольшая площадь деталей не дает им остывать настолько, чтобы покрываться льдом

Кроме того, частокол из опорных стержней является своеобразным препятствием для домашних вредителей – грызунов.

Жалюзи при необходимости можно закрывать в принудительном порядке. Такие приборы отлично сохраняют тепло и удобны в использовании.

Кухонная вентиляция с обратным клапаном

Установка вентиляции с обратным клапаном на кухне – первоочередная задача. Кухня в доме – это горячий цех с постоянно работающей плитой, дымом, паром и устойчивыми ароматами пищи. В процессе работы все испарения могут оседать на мебели и стенах. Именно по этой причине рачительные хозяева устанавливают вытяжки для кухни с обратным клапаном.

Как правило, этот прибор монтируют непосредственно над плитой, выводя вентиляционный рукав в общий канал.

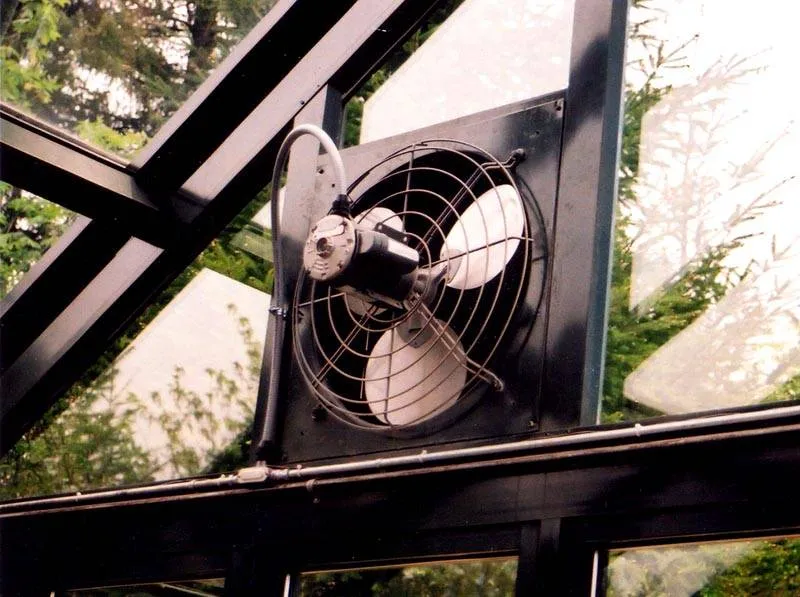

При отсутствии центральной вентиляции иногда устанавливают вытяжные вентиляторы в отверстие форточкиПри отсутствии центральной вентиляции иногда устанавливают вытяжные вентиляторы в отверстие форточки

Вытяжку подбирают таким образом, чтобы объем переработанного ею воздуха соответствовал кубатуре помещения. Хороший агрегат полностью меняет воздух в помещении около 10 раз за час. Учитывая возможные проблемы с вентиляцией, лучше брать приборы с запасом мощности.

К сведению! Вытяжки с обратным лепестком удаляют отработанную атмосферу из кухни. Чтобы обеспечить доступ свежего воздуха, следует установить приточные клапаны или открыть форточку или окно.

Статья по теме:

Приточный клапан в стену. Обеспечить здоровое состояние атмосферы можно разными способами. Если установить приточный клапан в стену – задача будет решена быстро. В специальной публикации рассмотрим как его грамотно выбрать и смонтировать.

Обратный клапан, как правило, идет в комплекте с вытяжкой. Его монтируют непосредственно в вентиляционное отверстие. Если по какой-то причине устройство не входит в набор для установки, следует подобрать его по размеру вытяжного рукава.

К сведению! Специалисты рекомендуют подбирать кухонные вытяжки не только по мощности вентилятора, но и по уровню шума. Слишком «громкие» приборы могут создать дискомфорт и помешать работе повара.

Вентиляция с обратным клапаном в санузле

Обратные клапаны для вентиляции в ванной комнате помогают избавиться от излишней влажности и не пускают сырость из общего вентканала. Часто бывает, что именно этот канал плохо работает. Влага на стенках способствует прорастанию грибка и плесени, их споры могут проникать и в ваш санузел.

Проверить работу вентиляции очень просто. Потребуется лишь приложить к отверстию листок бумаги. Если он «прилип» к стенке – значит все в порядке. Если тяга слабая, листок упадет. В этом случае придется добавить к антивозвратной конструкции вентилятор, который будет нагнетать воздух в принудительном порядке.

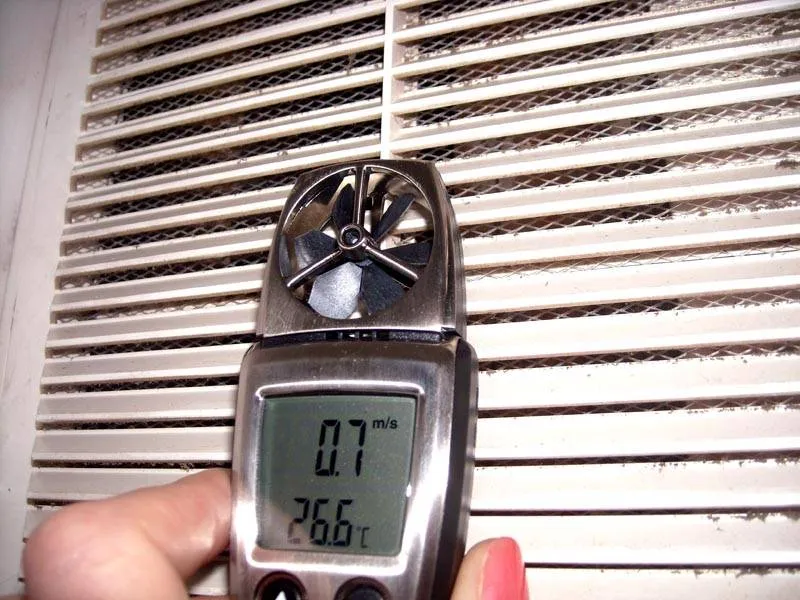

Работу вентиляционной системы можно проверить специальным приборомРаботу вентиляционной системы можно проверить специальным прибором

Приборы для вентиляции со встроенными обратными клапанами

Антивозвратный клапан может быть составной частью многих устройств для естественной и принудительной вентиляции. Рассмотрим несколько примеров.

Вытяжные вентиляторы с обратным клапаном

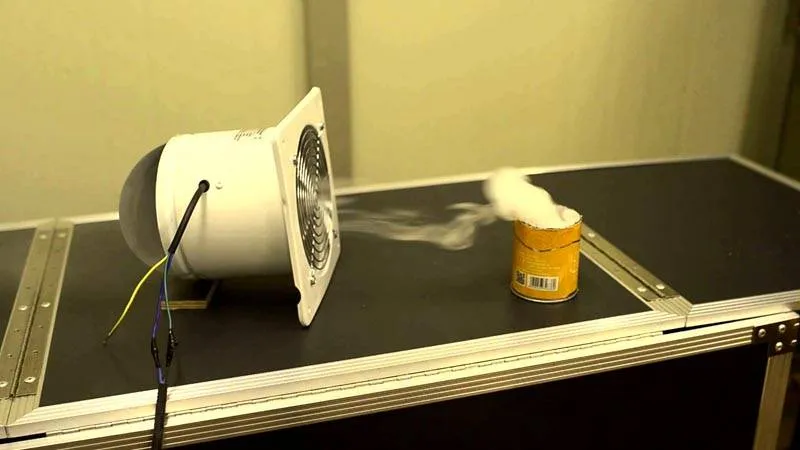

Новые модели вытяжных вентиляторов с обратным клапаном могут работать практически бесшумно благодаря особенностям конструкции с применением вкладышей, гасящих вибрацию. Небольшие подшипники устройства обработаны «вечной» смазкой, которая не нуждается в периодическом обновлении. Все детали корпуса исполнены из прочного долговечного пластика, который не боится ни высоких температур, ни влажности. Минимальный гарантийный срок работы вентиляторов на вытяжку с обратным клапаном – три года.

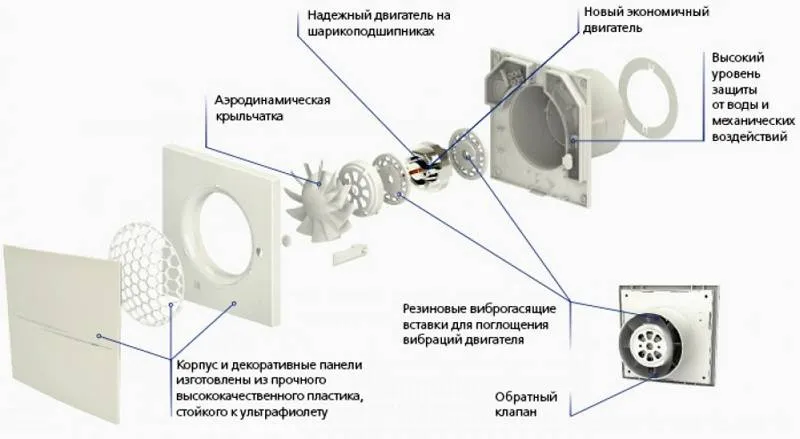

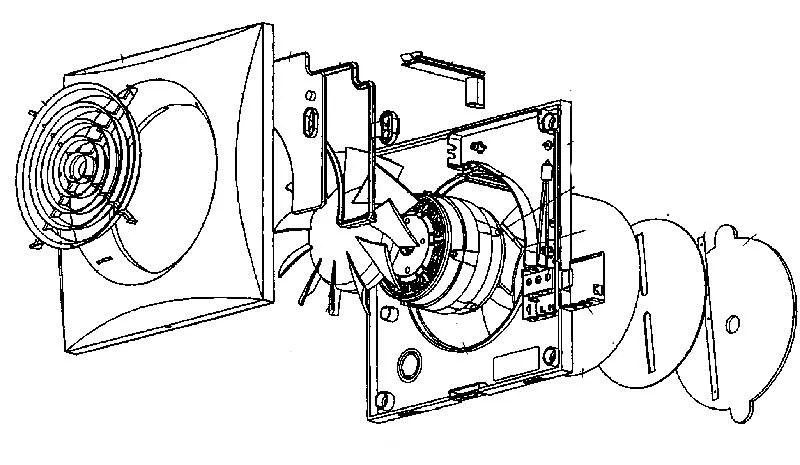

Схема устройства вентилятораСхема устройства вентилятора

В вентиляторах могут быть установлены три вида клапанов:

  • с ручным или автоматическим управлением;
  • на пружинах;
  • механические (изменяющие направление лепестков по давлением воздуха).

Чаще всего встречаются устройства на пружинах. Пружины возвращают створки лепестков в закрытое состояние, как только вентилятор прекращает работу.

К сведению! Наличие обратного клапана в вытяжном вентиляторе влияет на уровень шума прибора. Он незначительно больше, чем при отсутствии этой части.

Подбирая вентилятор, обратите внимание на размеры вентиляционного выхода.

На что следует обратить внимание при покупке прибора:

  • мощность вентилятора;
  • форму обратного клапана;
  • уровень шума;
  • уровень энергопотребления;
  • оформление.
Для вытяжки в санузле используют коэффициент мощности 6 – то есть атмосфера в помещении должна обновляться 6 раз в часДля вытяжки в санузле используют коэффициент мощности 6 – то есть атмосфера в помещении должна обновляться 6 раз в час

Вентиляторы могут быть накладными или внутриканальными. Внутриканальные вставляются в отверстие воздушной шахты. Чем дальше вы установите устройство в шахту, тем ниже будет уровень шума в помещении. Для небольших шахт используют накладные модели, они закрепляются на стену у вентиляционного отверстия.

Вытяжной вентилятор может быть оснащен таймером и датчиком движения. Это очень удобно, нет необходимости управлять прибором с помощью выключателя.

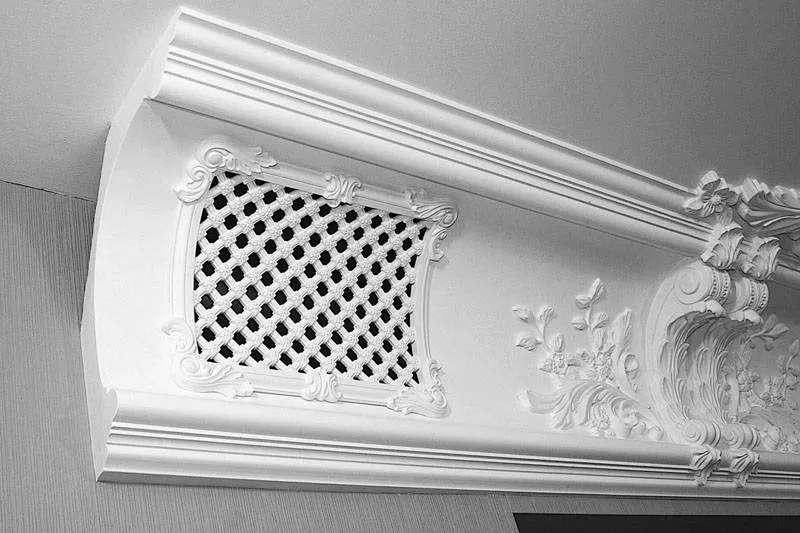

Вентиляционная решетка с обратным клапаном: устройство и назначение

Это очень простая конструкция, состоящая из декоративной решетки, фланца и самого лепестка. Вентиляционные решетки с клапанами могут быть круглыми, прямоугольными или квадратными. Для бытовых целей эти изделия изготавливают из прочного пластика.

Если решетка обычной конструкции пропускает воздушный поток в обоих направлениях, то прибор с антивозвратным устройством блокирует входящий потокЕсли решетка обычной конструкции пропускает воздушный поток в обоих направлениях, то прибор с антивозвратным устройством блокирует входящий поток

Помимо блокировки входящих воздушных потоков, такие устройства снабжаются москитными сетками для защиты от насекомых и шумопоглощающими прокладками.

Совет! В продаже есть модели решеток для вентиляции с обратным клапаном с устройством электроподогрева. Такие приборы незаменимы в частных домах, где вентиляция выходит сразу на улицу и в морозные дни может покрываться льдом. Такая решетка надежно защитит ваш дом от сквозняка.

Вентиляционные приборы такого типа чаще всего используют в частных домах, где вся система вентиляции объединяется в одной точке на крыше и воздух в ней принудительно выкачивается с помощью небольшого электромотора. В этом случае в каждом помещении дома устанавливаются такие решетки.

Тройники с обратным клапаном и их применение

Тройники для вентиляции с обратным клапаном используют как самостоятельный прибор для вентиляции, так и в комплекте с вытяжкой. Их используют не очень часто, бытует мнение, что для естественной вентиляции достаточно просто установки обычного антивозвратного прибора.

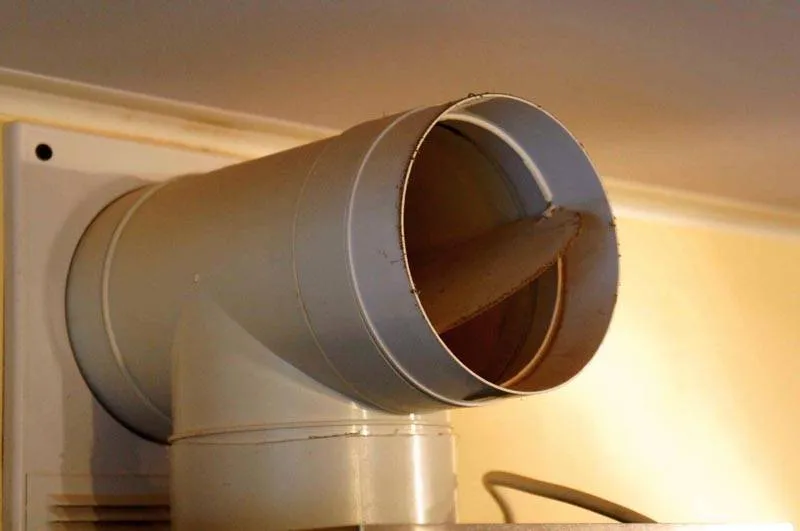

Так выглядит тройник для вентиляцииТак выглядит тройник для вентиляции

Тройники для вытяжки с обратным клапаном часто используются при подключении котла на твердом топливе. Такое устройство не только обеспечивает выход продуктов горения в выхлопную трубу, но и обновление воздуха в помещении.

Применение обратного клапана на вытяжке

Возвращаясь к теме вентиляции на кухни, давайте еще раз поговорим о том, что это – антивозвратный клапан для вытяжки? Об устройстве этого прибора мы уже писали, но как правильно установить его и использовать?

Есть два варианта: без тройника или с тройником.

В первом случае в вентиляционное отверстие вставляются две решетки, подходящие для подключения гофрорукава. На одну из решеток подключают вытяжку, а на вторую – антивозвратную конструкцию.  Когда вытяжка будет включена, клапан не даст воздуху из вентиляции попадать в помещение. А при отключении вытяжки будет работать естественный воздухообмен.

Такой метод позволит использовать для подключения кухонного зонта не только гофрорукав, но и прямоугольный вентканал, который обладает отличными аэродинамическими свойствами и привлекательным дизайномТакой метод позволит использовать для подключения кухонного зонта не только гофрорукав, но и прямоугольный вентканал, который обладает отличными аэродинамическими свойствами и привлекательным дизайном

Второй вариант подключения обратного клапана для вытяжки подразумевает использование уже известного вам тройника. Один выход тройника направляется в шахту вентиляции. Второй подсоединяется к гофрорукаву вытяжки, а на третий выход монтируется антивозвратное устройство. Работает такая вытяжка с обратным клапаном так же, как и первая, только выглядит иначе.

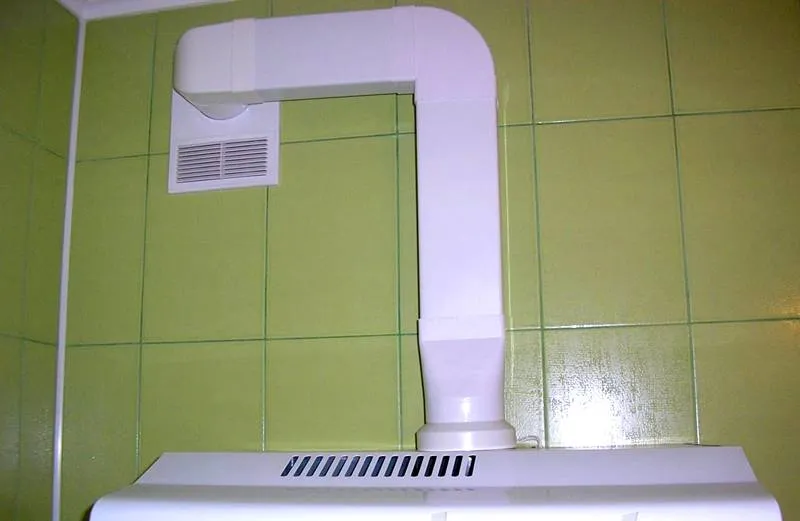

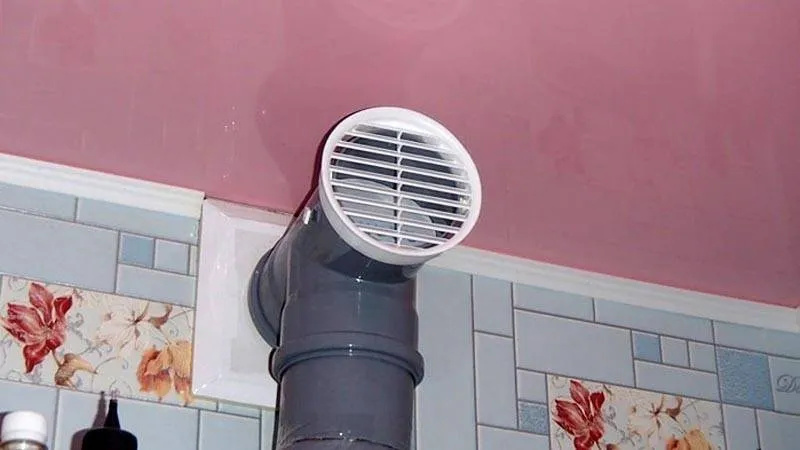

Вытяжка с тройникомВытяжка с тройником

Изготовление простого обратного клапана своими руками

Самое простое антивозвратное устройство для вентиляционной системы можно сделать своими руками. Причем самодельный обратный клапан будет работать ничуть не хуже покупного.

Пошаговая инструкция по изготовлению своими руками обратного клапана для вентиляции:

Фото Описание работ

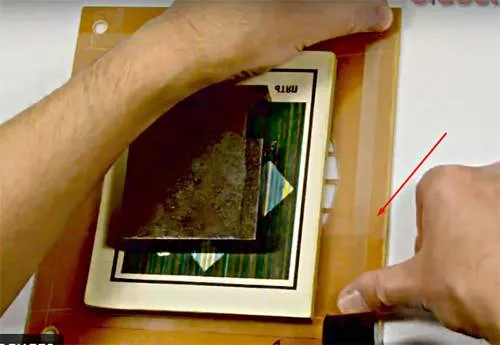

Идеальный микроклимат в помещении или для чего нужен обратный клапан на вентиляцию Для изготовления устройства потребуется вентиляционная решетка, лист гибкого пластика и скотч. Для мембраны можно использовать плотный офисный файл или пленку для ламинирования.

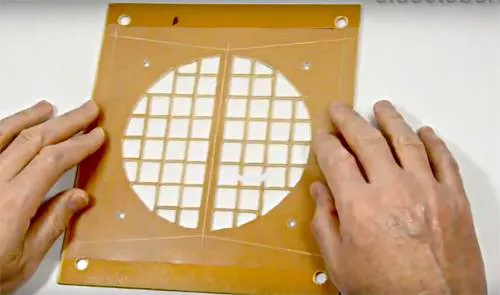

Идеальный микроклимат в помещении или для чего нужен обратный клапан на вентиляцию Наложите пленку на внутреннюю сторону решетки и зафиксируйте с помощью груза и нескольких кусочков скотча.

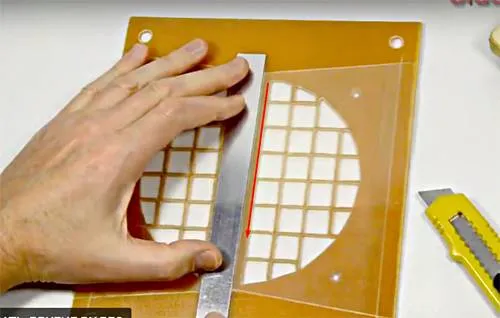

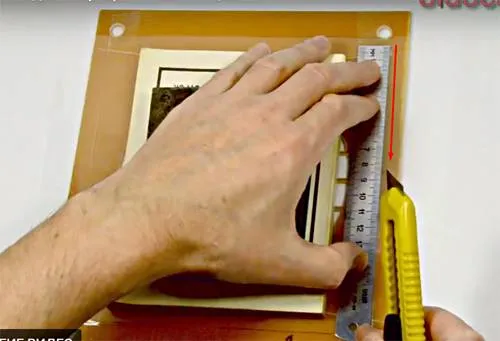

Идеальный микроклимат в помещении или для чего нужен обратный клапан на вентиляцию Отрежьте с двух сторон пленку на расстоянии 9-10 миллиметров от края решетки. Это следует сделать острым строительным ножом, придерживая материал, чтобы он не деформировался и не съехал.
Идеальный микроклимат в помещении или для чего нужен обратный клапан на вентиляцию После приклейте этот край к решетке с помощью тонкого сантиметрового скотча. Проделайте ту же процедуру с противоположной стороны.

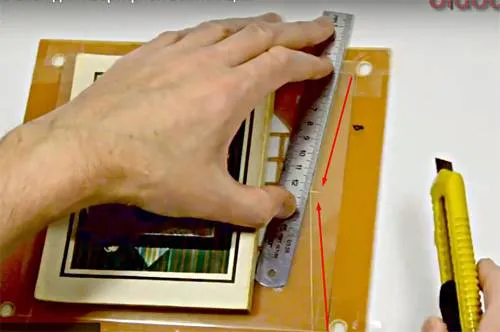

Идеальный микроклимат в помещении или для чего нужен обратный клапан на вентиляцию Сделайте разрез под углом с двух других сторон так, как показано на рисунке. Эти края не фиксируются скотчем.
Идеальный микроклимат в помещении или для чего нужен обратный клапан на вентиляцию Разрежьте створки клапана по центру. Разрез должен быть идеально ровным, используйте линейку.

Правильно изготовленный прибор прослужит вам верой и правдой много лет. Он не пропустит в дом комаров, так что нет необходимости в москитной сетке.

Сколько стоит устройство и где его найти

Можно купить обратный пластиковый клапан на вентиляцию в магазинах, торгующих хозяйственными товарами или специализированных торговых точках. При желании несложно найти интернет поставщиков такого товара.

Цена устройства – от 300 рублей. Стоимость зависит от размеров и начинки. Самые простые конструкции стоят дешево. Устройства со встроенным вентилятором, соответственно, обойдутся в 500-1000 рублей. Большие конструкции стоят порядка 4 тысяч. Прежде чем купить обратный клапан на вентиляцию, обратите внимание на размер отверстия вентканала. Следует подбирать устройство с немного меньшим диаметром, чтобы оно без усилий вставлялось в канал.

Установка обратного клапана на вентиляцию: алгоритм действий

Работа эта не сложная и справится с ней даже начинающий домашний мастер. Для монтажа потребуются саморезы, шуруповерт, строительный силикон в тубе и, собственно, сам клапан.

Как установить обратный клапан на вентиляцию:

Фото Описание работ

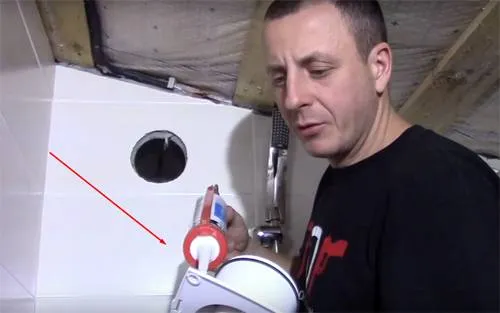

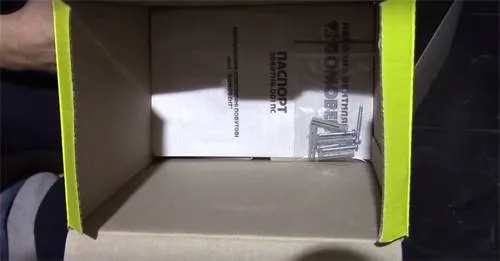

Идеальный микроклимат в помещении или для чего нужен обратный клапан на вентиляцию Перед началом работы проверьте комплектацию и изучите инструкцию по установке устройства.

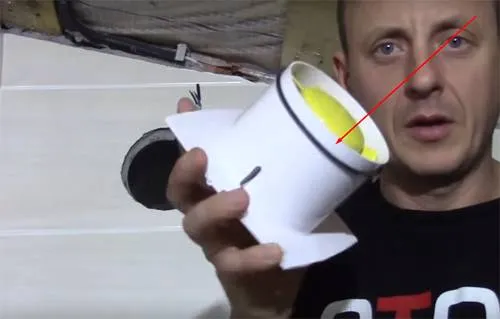

Идеальный микроклимат в помещении или для чего нужен обратный клапан на вентиляцию Вентилятор устанавливается в шахту. Для лучшего крепления используйте резиновое уплотнительное кольцо. Его покупают отдельно в магазине сантехники.

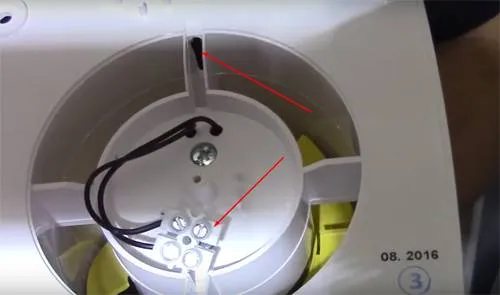

Идеальный микроклимат в помещении или для чего нужен обратный клапан на вентиляцию В зависимости от того, в каком месте выведена проводка для подключения, сделайте в корпусе отверстие для проводов. Проследите, чтобы провода не касались крыльчатки вентилятора.
Идеальный микроклимат в помещении или для чего нужен обратный клапан на вентиляцию Для крепления вентилятора на плитке необязательно делать отверстия для саморезов. Достаточно закрепить корпус с помощью обычного строительного силикона.

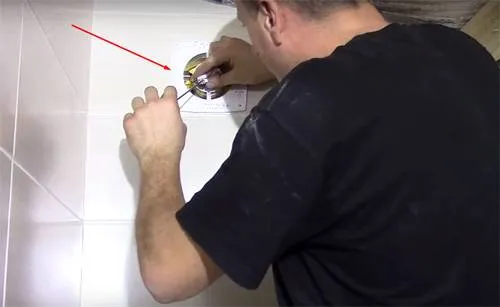

Идеальный микроклимат в помещении или для чего нужен обратный клапан на вентиляцию Установите вентилятор и соедините проводку с клеммами прибора.
Идеальный микроклимат в помещении или для чего нужен обратный клапан на вентиляцию Закрепите москитную сетку и наружную решетку. Проверьте работу вентилятора на практике.
Идеальный микроклимат в помещении или для чего нужен обратный клапан на вентиляцию Сделайте разметку снаружи выхода вентиляционного канала, примерьте решетку.

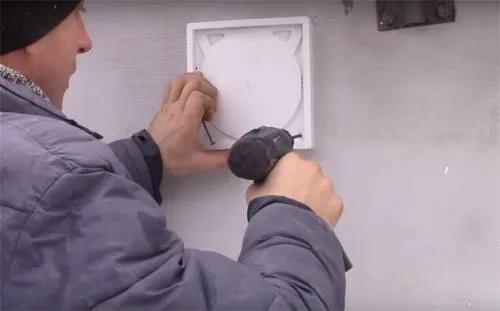

Идеальный микроклимат в помещении или для чего нужен обратный клапан на вентиляцию Закрепите клапан на стене с помощью саморезов. Предварительно проверьте горизонтальность установки строительным уровнем.

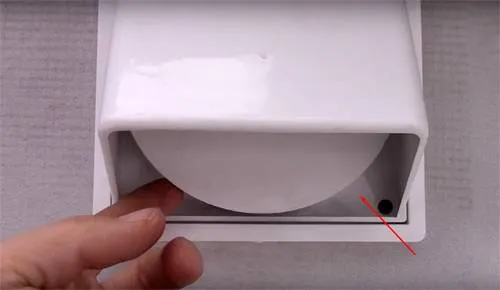

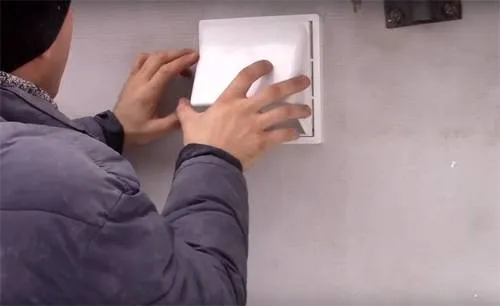

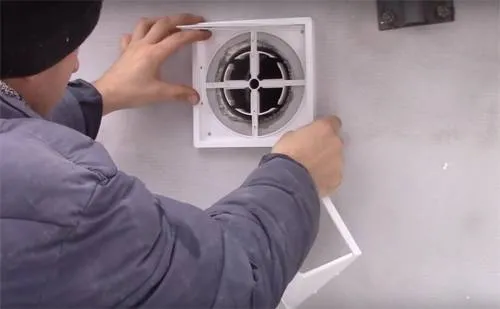

Идеальный микроклимат в помещении или для чего нужен обратный клапан на вентиляцию Установите наружную часть клапана, крышку. Она защитит конструкцию от попадания дождя и снега.

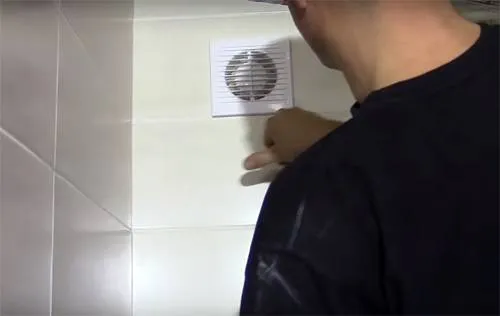

Идеальный микроклимат в помещении или для чего нужен обратный клапан на вентиляцию Проверьте работу системы. Когда вентилятор включен, крышка клапана должна отклоняться, выпуская воздушный поток.

Итоги

Установка обратного клапана на вентиляцию – задача не сложная и не затратная, а сколько пользы принесет такое усовершенствование системы для вашего дома! Вы навсегда избавитесь от неприятных запахов и сохраните в помещениях комфортный микроклимат.

Возможно, вы даже найдете в себе силы и желание здороваться с соседом, который курит в своем туалете и дамой, содержащей  в квартире снизу кошачий притонВозможно, вы даже найдете в себе силы и желание здороваться с соседом, который курит в своем туалете и дамой, содержащей  в квартире снизу кошачий притон

Задумайтесь над такой перспективой и смело беритесь за дело. Не забывайте делиться своим опытом и полученными впечатлениями!
