Изготовление форточек в теплице из поликарбоната своими руками — конструкция, виды, крепление и плюсы использования

При выращивании овощей, фруктов, ягод, цветов и других растений в теплице, существенно важно поддерживать необходимую температуру. Это обеспечивает оптимальное ускорение роста и развития культур.

Рассмотрим подробно в статье – конструкцию/крепление форточек для теплиц, принципы их работы, разновидности, и известных производителей тепличных форточек, можно ли самостоятельно рассчитать и сделать форточки в теплице, а также все плюсы/минусы, и расценки на форточки по РФ.

• Что это такое?
• Конструкция и принцип работы
• Разновидности
  • Механические, ручные
  • Автоматические
  • Гидравлические
  • Электрические
  • Биметаллические
• Как выбрать подходящий вариант?
  • Новатор
  • Неоформ
  • Воля
  • Термопривод-400
  • ГринериЛайф
• Место расположения
• Расчет количества и размеров
• Способы крепления
  • Гребенки
  • Пружины на цепочке
  • Поворотные шарниры
• Как сделать своими руками и установить?
• Сложности и ошибки
• Средние расценки на монтаж
• Заключение

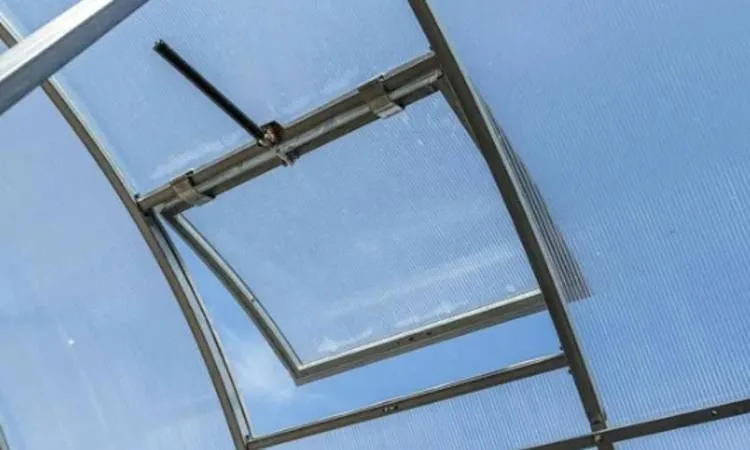

Что это такое?

Форточка для теплицы представляет собой подвижный модуль светопрозрачной конструкции, который предназначен и используется для проветривания.

В жаркие летние месяцы, или при использовании дополнительных отопительных приборов (в другое время года), температура в теплице может подниматься до критически-высоких показателей, которые будут губительны для растений.

А использование тепличных дверей для проветривания может, наоборот, резко понизить температуру, что также негативно скажется на растениях. Чтобы этого не допустить и используют форточки, которые обеспечивают оптимальную температуру внутри теплиц.

Форточки регулируют правильное движение воздушных масс, минимизируют перепады температур в разное время суток, и предотвращают образование вредного конденсата на выращиваемых культурах.

Конструкция и принцип работы

Форточки гарантируют поддерживание идеального микроклимата для выращивания (в закрытом грунте) растений, в том числе и экзотических. Конструкция данного элемента может быть обычной механической или модернизированной автоматической. Устройство форточки может отличаться размерами, местом установки и механизмом открывания.

Чаще форточки имеют прямоугольную форму, она обеспечивает комфортную, умеренную вентиляцию, а постоянная циркуляция «свежих» воздушных потоков обеспечивает t +10+28 Со. Форточка предотвращает образование гнили, плесени и вредоносных бактерий, связанных с застоем воздуха.

Основной принцип работы конструкции – обеспечивать вентиляцию, доступ свежего воздуха извне, когда в теплице температура превышает комфортные показатели. Когда же внутри температура падает ниже, чем требуется для выращиваемых культур, то форточка плотно закрывается.

Разновидности

В настоящее время производители предлагают широкий ассортимент форточек, среди которых выделяют следующие основные группы.

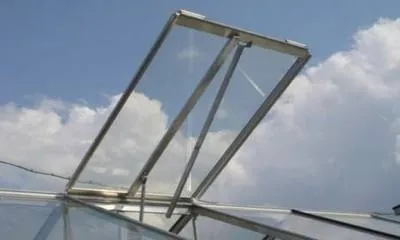

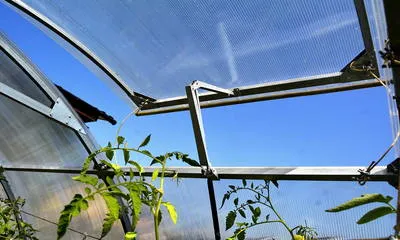

Механические, ручные

Форточная конструкция самая простая и недорогая, открывание/закрывание происходит при помощи физического усилия человека. Банальная конструкция – ручная:

• она имеет замок и подвижную фрамугу;
• при необходимости проветривания, рукой открывают замок, и откидывают створку форточки.

К плюсам относят практичность, функциональность, простоту в использовании, а к минусам – отсутствие возможности регулировать уровни проветривания, обязательное и постоянное присутствие в теплице человека.

Востребованные механические форточки устанавливаются (в комплекте) во многих современных моделях теплиц. Стандартные размеры, долговечность и надежность.

Плюсы:

• имеет несколько уровней проветривания;
• доступная стоимость;
• по желанию модель можно доукомплектовать до автоматической – подходят все типы термоприводов;
• простое управление.

К минусам относят обязательное присутствие человека для контроля температурного режима и открывания/закрывания.

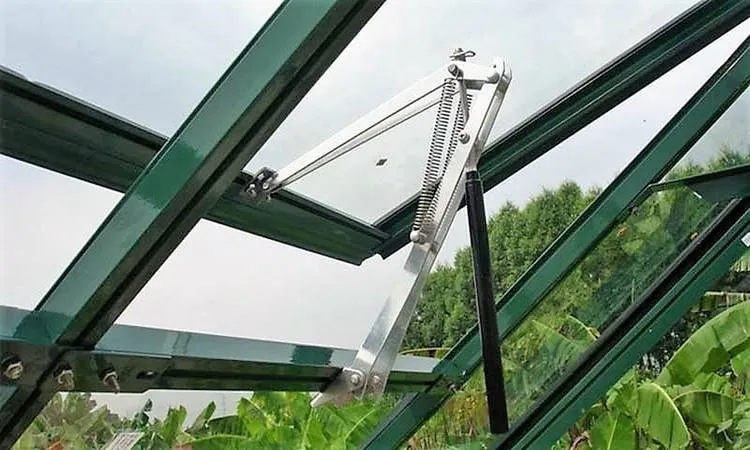

Автоматические

Форточка с автоматическим режимом работы значительно облегчает контроль над микроклиматом в теплице. Постоянное присутствие человека уже не требуется, автоматика самостоятельно открывает/закрывает форточные фрамуги по необходимости (при повышении/понижении температуры внутри). Автоматическая форточка состоит из следующих модулей:

• деталей форточного проема;
• измерительных датчиков;
• исполнительных устройств с механизмами.

Система наблюдения и управления позволяет вести контроль показателей температуры в теплице на расстоянии, например, через мобильное приложение на смартфоне. К автоматическим типам относят – гидравлику, электрические и биметаллические разновидности.

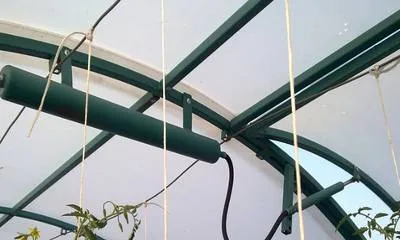

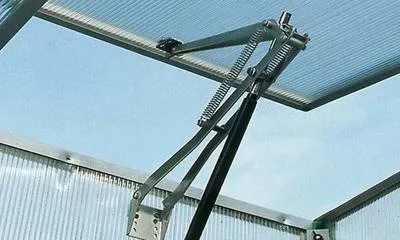

Гидравлические

Эти варианты отличаются наличием встроенной гидравлики. Появляется возможность установки любой требуемой мощности.

Алгоритм работы заключается в измерении дельтой температуры и влажности в теплице, с последующим «принятием решения» о необходимости проветривания.

Гидравлический механизм в виде рычага состоит из двух емкостей с жидкостями, которые соединены шлангом. Емкости располагаются в верхней и нижней части теплицы. Верхняя емкость является утяжелителем, а нижняя (герметичная) играет роль «регулятора» температуры.

В процессе нагревания воздуха в тепличной конструкции, нагретый воздух в нижней емкости под давлением вытесняет жидкость по шлангу в верхнюю емкость. Ее вес увеличивается, и форточка открывается. В процессе остывания (через 15-20 мин.) гидравлика самостоятельно закроет фрамугу.

Плюсы:

• надежность;
• долговечность;
• работает автономно.

Конструкция простая, можно сделать своими руками.

Минусы:

• следует проводить установку всех деталей ровно;
• нельзя перетягивать шланги;
• высокая инерционность.

При резком похолодании данная конструкция не сможет защитить растения, так как она настроена на движение жидкостей в емкостях, что займет некоторое время.

Электрические

Механизм состоит из реле и вентилятора, установленного в форточном проеме. Когда в теплице становится жарко, срабатывает реле и включается вентилятор.

Плюсы:

• компактность;
• мощность;
• высокая чувствительность.

Параметры можно регулировать.

К минусам относят неспособность данной конструкции работать при отключении электроэнергии в различных аварийных ситуациях. Если установить резервный источник питания, то проблем не будет.

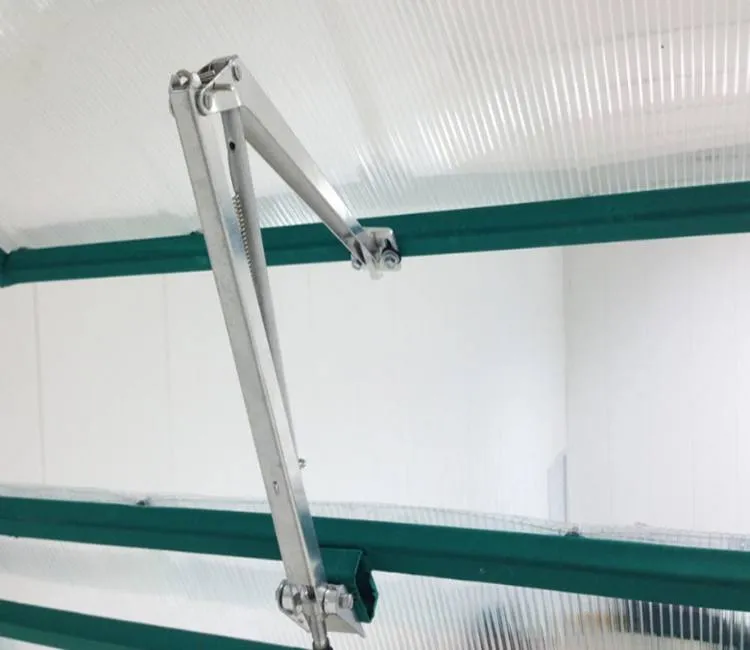

Биметаллические

Прекрасный, современный вариант, основанный на свойствах различных металлов, способных растягиваться и сжиматься. В механизме используется два различных металлических элемента с разным коэфф. тепла.

Один элемент нагревается и «растягивается», раскрывая одновременно и форточку. После охлаждения конструкции второй элемент «сжимаясь», закрывает фрамугу.

Плюсы:

• механизм работает четко;
• растения обеспечены постоянной вентиляцией;
• компактные размеры.

Красивый дизайн, легкая установка.

К минусам относят небольшую мощность – вариант не подойдет для громоздких теплиц.

Как выбрать подходящий вариант?

При выборе теплицы следует учитывать и требуемое количество форточек:

1. Для фермеров, сельскохозяйственных организаций будет оправданный выбор использования автоматизированных форточек с большой мощностью. Они за короткое время способны обеспечить качественное проветривание, и гарантируют поддерживание необходимых температур в течение суток (без резких колебаний).
2. Для частного использования дачниками теплиц на среднюю/большую семью будет достаточно тепличных помещений с биметаллическими механизмами на форточках, или гидравлики. Если в теплице на овощах, растениях постоянно образуется конденсат, значит форточек недостаточно. В зонах повышенной влажности количество фрамуг тоже увеличивают.
3. Для миниатюрных дачных участков, для выращивания рассады или небольшого количества растений/овощей, можно выбирать компактные теплицы с ручным, механическим или гидравлическим типом открывания.

Тепличные модели с форточками из оцинкованной стали отличаются повышенной стойкостью и долговечностью. В климатических районах, где преобладают сильные частые порывистые ветры, нужно выбирать модели с дополнительной защитой от урагана. Будет уместна специальная ограничительная цепочка.

Среди многочисленных производителей в сегменте продаж тепличных конструкций с форточками можно выделить следующие популярные бренды:

Новатор

Автомат для проветривания теплиц от бренда «Новатор» обеспечит постоянный, комфортный микроклимат для растений. Форточка с автооткрыванием для арочных и других теплиц монтируется в боковую часть теплицы, врезается между дугами, и крепится к ним.

Плюсы:

• легкий вес до 3-5 кг;
• простая сборка;
• автоматика гарантирует контроль за t внутри в автономном режиме;
• повышает эффективность опыления растений внутри теплицы;
• модель разработана по рекомендации научного совета ИжГСХА для увеличения урожаев (в теплицах из поликарбоната) всех видов овощей/фруктов.

Профиль из металлической трубы, надежный крепеж и фурнитура.

К минусам относят стоимость от 3 500-3 900 руб.

Неоформ

Эта форточка от известной марки «Неоформ» гарантирует долговечность, практичность и отличное качество. Модель удобна в использовании.

Плюсы:

• каркас из металла;
• надежная фурнитура и фиксация;
• легкий вес 4,5 кг;
• удобные размеры.

Стоимость от 1 000 руб. Подходит для крыши арочной или купольной формы.

К минусам относят назначение – не для крупных теплиц.

Воля

Модель Дачная Двушка от фирмы «Воля» устанавливается в фирменную теплицу с одноименным названием. Каркас из прочной оцинкованной стали, покрытие из модернизированного поликарбоната. Форточка установлена в верхней зоне, способствует быстрому проветриванию.

Плюсы:

• качественная сборка;
• фирменная модель;
• легкий вес;
• простое использование.

Наличие крепежа, цена от 2 000 руб.

К минусам относят назначение – для тепличных конструкций из поликарбоната с определенной геометрией.

Термопривод-400

Отечественный бренд «Термопривод-400» предлагает автопроветривание для теплицы. В комплекте набор для установки – гидроцилиндр с пружиной, крепежом и фурнитурой. Модель прочная и устойчивая к нагрузкам.

Плюсы:

• вес 400 гр.;
• простая установка;
• автоматическое открывание форточки.

Подходит для вертикальной и горизонтальной установки.

К минусам относят стоимость от 1 800-2 000 руб.

ГринериЛайф

Элегантные теплицы из стекла (в английском стиле) с фирменными форточками от бренда «ГринериЛайф» прослужат многие десятилетия. Процесс открывания обеспечивает гидравлика, расположенная внутри помещения. Открыватель Univent работает плавно и четко. Форточка обеспечивает оптимальный температурный режим внутри.

Плюсы:

• усиленный алюминиевый корпус;
• конструкция с двойными, прочными пружинами;
• компактность и надежность;
• диапазон температур +17+25Со;
• простое управление.

К минусам относят стоимость от 4 000 руб.

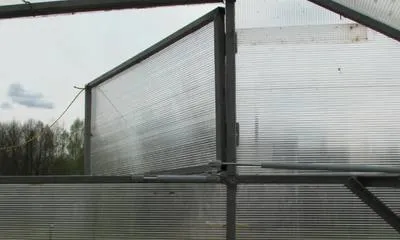

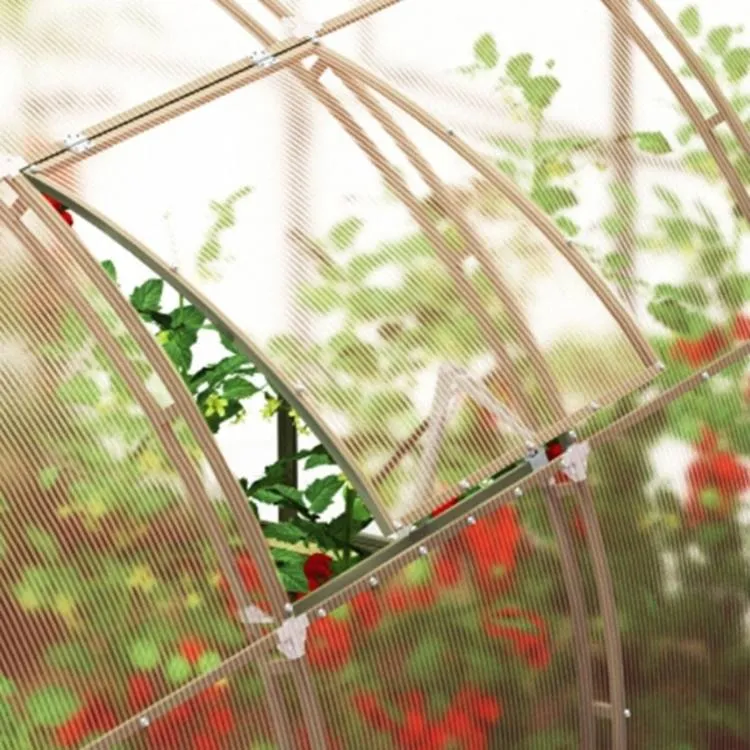

Место расположения

В готовых теплицах форточные проемы уже предусмотрены и включены в комплектацию. Но если такая конструкция покупается в климатическую зону, где много осадков, разумно установить дополнительный модуль для проветривания.

Эксперты рекомендуют придерживаться следующих правил:

• размещать фрамуги для проветривания только в верхней части теплиц – именно там скапливается горячий воздух;
• возможна установка на крышу;
• при создании форточек своими руками – первый модуль целесообразно установить в середине теплицы, затем по мере необходимости и в других зонах;
• ставить фрамуги с южной стороны;
• при создании форточек всегда учитывают розу ветров – нельзя врезать фрамуги на стороне, где всегда дует ветер, это провоцирует постоянные сквозняки.

У тепличных конструкций форточки можно устанавливать и в стенках, и на скатах.

Расчет количества и размеров

Размер и количество форточек зависит от габаритов тепличной конструкции, выращиваемых растений. Классический вариант – две форточки, размещенные в верхних зонах дверей (на торцевых стенах).

Площадь, предназначающаяся для установки форточек, должна быть не более 20-30% от всей площади пола. Профессионалы рекомендуют устанавливать форточные фрамуги на каждые 2 погонных метра (п/м) помещения.

Чтобы теплица функционировала на максимальной возможности необходимо грамотно организовать проветривание – находят требуемое количество форточек и вычисляют их размеры.

Например:

• 2-4 п/м – 1-2 шт. форточки;
• 5-6 п/м – до 3-4 шт.;
• 7-8 п/м – до 4-6 шт.;
• 10 п/м и более – 5 шт. плюс по 1 шт. на каждые дополнительные 2 п/м.

Теплицы с размерами 6х3м считаются ХИТами продаж, и очень популярны. В данной конструкции следует установить 3-4 форточных проема с размерами 40х120 см.

Способы крепления

Существует несколько вариантов крепления форточных конструкций к теплице.

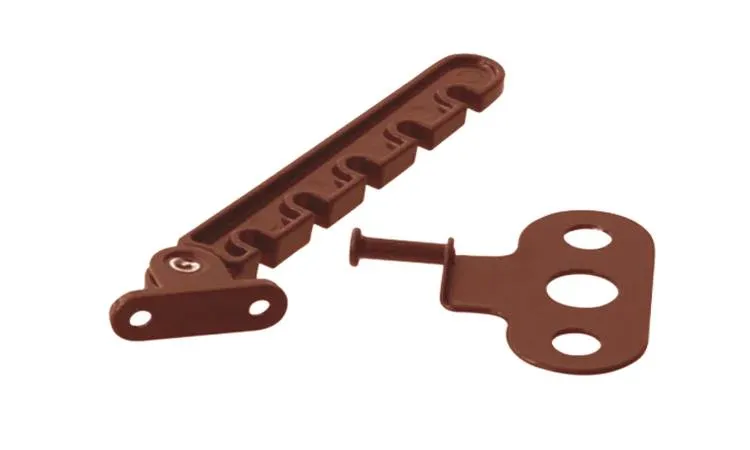

Гребенки

Простая конструкция в виде металлической планки-держателя с зазорами на разных уровнях. В комплекте 1 шт. ограничитель и 1 шт. держатель. Элемент позволяет регулировать ширину открывания створки форточки. Используется на ручных или механических типах.

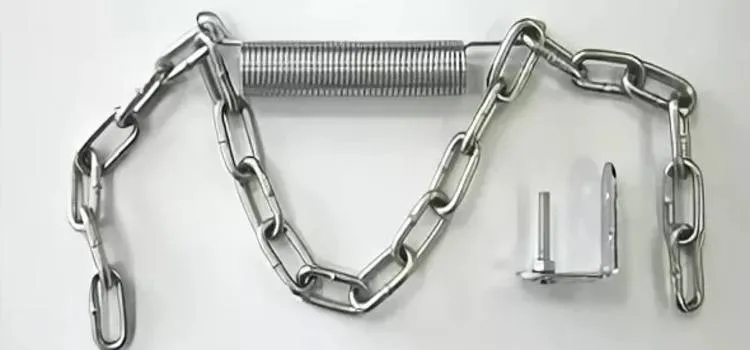

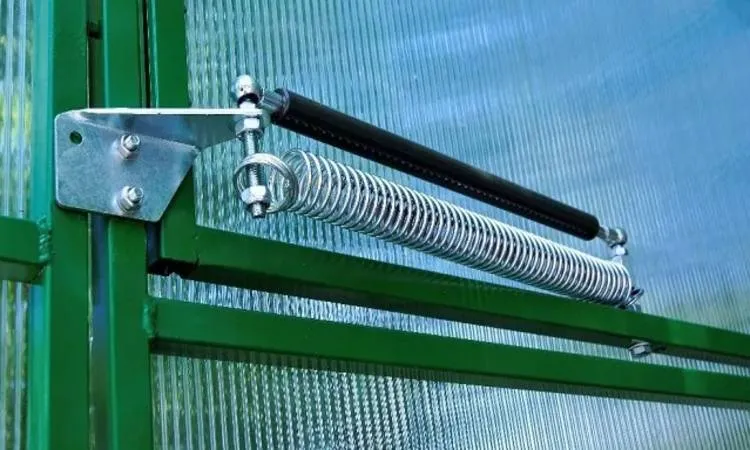

Пружины на цепочке

Крепление форточки при помощи пружины и цепочки предотвращает поломку авто проветривателя во время сильных порывов ветра. Комплектация – прочная цепочка и сильная, устойчивая пружина. Недорогая и компактная модель очень востребована среди дачников, ее устанавливают на автоматические форточки.

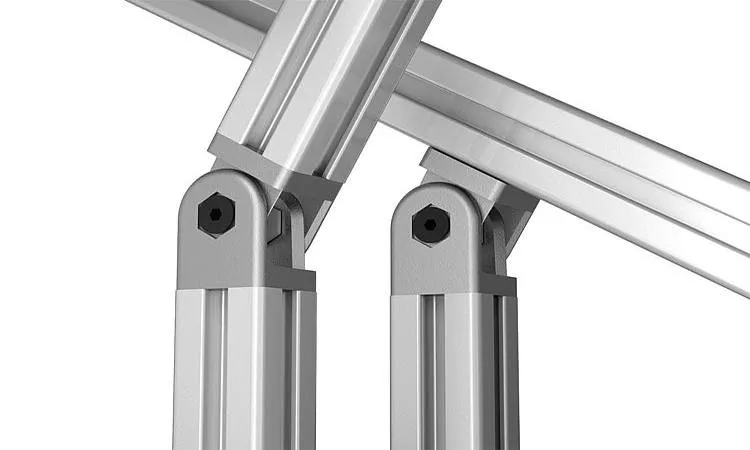

Поворотные шарниры

Поворотно-шарнирный крепеж гарантирует прочность и отличный функционал. Конструкция максимально устойчива и долговечна, легко может поднимать фрамуги весом до 10-15 кг.

Как сделать своими руками и установить?

Изготовить форточку для теплицы можно своими руками. Работы выполняют в следующей последовательности:

1. Проводят расчеты, где находят необходимое количество форточных фрамуг для качественного поддерживания микроклимата растений.
2. Делают чертеж.
3. В зависимости от типа теплицы используют материалы – стекло или поликарбонат, металлические трубки, профили, уголки и сварку. Понадобится крепеж (на поворотных механизмах, шарнирах), шуруповерт, ножовка для металла, или болгарка.
4. Вырезают часть тепличной стенки, согласно заданным размерам.
5. Из профиля подготавливают форточный модуль. Устанавливают ребра жесткости.
6. Выпиливают металлическую раму – верх, низ и боковые планки.
7. Подготавливают установочный материал – стекло или поликарбонат (в нужных размерах).
8. Устанавливают покрытие в раму, фиксируют на крепеж.
9. Монтируют петли.
10. На нижней части приваривают «мини-площадку» для установки механизма.
11. Рама крепится к теплице на саморезы.
12. Фиксируют ограничители.
13. Монтируют автотолкатель и крепят по центру рамы.

По контуру укладывают уплотнитель, который обеспечит максимальное прилегание форточки, надежную герметичность.

Инструкция по сборке форточки для теплицы из поликарбоната:

У маленькой форточки автоподъем можно установить сбоку, для габаритной фрамуги – с дополнительным ребром жесткости и посередине. Все стыки тщательно промазывают герметиком.

Сложности и ошибки

У новичков могут возникнуть некоторые сложности при самостоятельном монтаже дополнительных тепличных форточек:

• при открывании фрамуги очень сильный сквозняк, ветер «нагибает» растения – возможно форточки врезали с ветренной стороны, что недопустимо;
• форточек нужное количество, но в теплице все равно душно – размер фрамуг меньше, чем требуется, следует его увеличить;
• биметаллическая конструкция с трудом поднимает фрамугу – данный вариант для небольших тепличных помещений, следует усилить механизм;
• окно не плотно прилегает к раме – нужно проложить по периметру уплотнитель.

Форточки врезали посередине теплицы и внутри достаточно душно – рекомендуется проводить установку форточек в верхней части теплиц.

Использование форточек в теплицах имеет массу преимуществ и некоторые недостатки.

Плюсы:

• предотвращает образование конденсата;
• обеспечивает лучшее движение воздушных масс, циркуляцию воздуха;
• минимизирует перепады температур ночью и днем – обеспечивает благоприятный постоянный градус;
• ликвидирует перегрев в дневное время;
• обеспечивает быструю адаптацию растений, рассады перед высадкой в открытый грунт;
• автоматические форточные фрамуги не требуют присутствия человека, работают автономно;
• защищает от появления мокриц, слизней или тли, бактерий и болезней, которые часто появляются при излишней влажности и духоте.

Способствует быстрому росту здоровых растений и обильным, высоким урожаям. Возможна установка естественного и принудительного проветривания.

Минусы:

• при отключении электросети автоматика не сможет работать;
• биметаллический вариант имеет слабую мощность;
• ручная и механическая форточка требует постоянного присутствия и контроля человека.

При не корректном расчете может оказаться, что форточек мало, это приведет к болезням и гибели растений.

Средние расценки на монтаж

Расценки на установку форточек по России зависят от сезонности, удаленности населенного пункта от специализированных сервисных центров или производственных компаний. Так установка форточки в теплицу может быть от 500 руб. до 3 500 руб. Чем сложнее форточная конструкция, тем выше стоимость по услуге монтажа.

Заключение

Форточки для проветривания теплиц выполняют важную функцию – обеспечивают постоянный комфортный климат для роста и развития растений. Благодаря своевременному проветриванию, в теплице поддерживается требуемая температура, при которой не возникает вредного конденсата, не появляются насекомые, гниль или плесень.

Какой поликарбонат лучше всего использовать для теплиц?

Для теплицы лучше всего использовать поликарбонат сотовый, который имеет ячеистую структуру. Такой поликарбонат обладает рядом преимуществ:

1. Хорошая термоизоляция. Поликарбонат сотовый обладает высокими теплоизоляционными свойствами, что позволяет существенно снизить затраты на отопление теплицы.

2. Устойчивость к ультрафиолетовому излучению. Поликарбонат сотовый не подвержен выцветанию и разрушению при длительном воздействии ультрафиолетовых лучей, что обеспечивает долговечность материала.

3. Прочность. Поликарбонат сотовый обладает высокой прочностью и устойчив к механическим воздействиям, таким как удары и сильный ветер.

4. Легкость. Поликарбонат сотовый имеет небольшой вес, что упрощает монтаж и обеспечивает дополнительную безопасность.

При выборе поликарбоната следует обратить внимание на толщину материала. Для теплицы обычно используют поликарбонат толщиной от 4 до 10 мм в зависимости от требуемой теплоизоляции и прочности. Также стоит убедиться, что материал имеет специальный антикапельный слой, который предотвращает образование конденсата на внутренней поверхности покрытия.
