Для достижения богатого урожая в теплице необходимо обеспечить оптимальный режим проветривания. Идеальным решением для этой задачи является использование форточек. Эта конструкция должна быть выполнена с высоким качеством и эффективностью, чтобы обеспечить наилучшие результаты.

Особенности

Дачи, оборудованные теплицами, всегда радовали своих обладателей большим урожаем. Зимой в теплицах из поликарбоната, наиболее популярных в настоящее время, условия для содержания растений оптимальны. Но при увеличении солнечной активности весной и летом ситуация меняется.

Поликарбонат очень хорошо пропускает свет, но в то же время не позволяет воздуху циркулировать.

Температура в теплице становится слишком высокой и может губительно сказаться на растениях, выращиваемых в ней. Поэтому в такой конструкции форточка особенно важна.

Подвижная часть теплицы, предназначенная для проветривания, называется форточкой. Данное устройство позволяет создать в парнике свой микроклимат, благотворно влияющий на выращивание различного рода овощных культур.

Форточка обладает следующими особенностями:

• предотвращает опасность возникновения конденсата;
• обеспечивает правильное движение воздушных масс;

• устраняет сильный перегрев воздуха в теплице днем;
• сводит к минимуму перепад температур между днем и ночью;
• позволит провести адаптацию растений, перед высадкой в открытый грунт.

Форточка в теплице не допустит возникновения мокриц, тли, слизней, всякого рода вредителей и бактерий, которые всегда появляются в теплых и влажных помещениях. Теплицы, в которых соблюдены обозначенные условия, будут радовать отличным урожаем.

Устройство

Устройство форточек в теплицах может отличаться по размерам, месту расположения и механизму открытия. Последняя характеристика является наиболее значимой. Для организации хорошей циркуляции воздуха возможно использование естественного или принудительного типа вентиляции.

В пленочной или стеклянной теплице, сделанной самостоятельно, обычно используют самый простой и дешевый способ оснащения теплицы правильным микроклиматом – естественное проветривание. Вентиляция естественным путем подразумевает обеспечение воздухообмена за счет открытых дверей, окон, форточек. Перегретый и влажный воздух теплицы постепенно сменяется уличным, более свежим.

Учитывая, что горячий воздух имеет свойство подниматься, следует обустроить форточку на крыше, а боковое расположение дверцы обеспечит приток воздуха.

Такое проветривание в достаточной мере обеспечит хорошие условия в небольшом парнике, но требует обязательного контроля со стороны человека. Однако для теплиц большого размера такой вентиляции будет недостаточно.

Для крупных теплиц предусмотрена принудительная вентиляция. Такое проветривание оснащено вентилятором. Вверху сооружения устанавливается вытяжной вентилятор, мощность которого должна быть достаточной для эффективного устранения жаркого воздуха. Устройства для притока воздуха устанавливают на стенах, учитывая расположение растений. Попадание прямого потока более холодных воздушных масс может им навредить. Данное устройство проветривания чаще всего используется в дополнение к естественной вентиляции и не исключает управление человеком.

Полное отсутствие ручной настройки микроклимата в теплице сможет обеспечить автоматическая система проветривания.

Автоматика

Автоматические системы, осуществляющие вентиляцию в теплице, делят на следующие категории:

• гидравлические;
• биметаллические;
• электрические.

Гидравлические

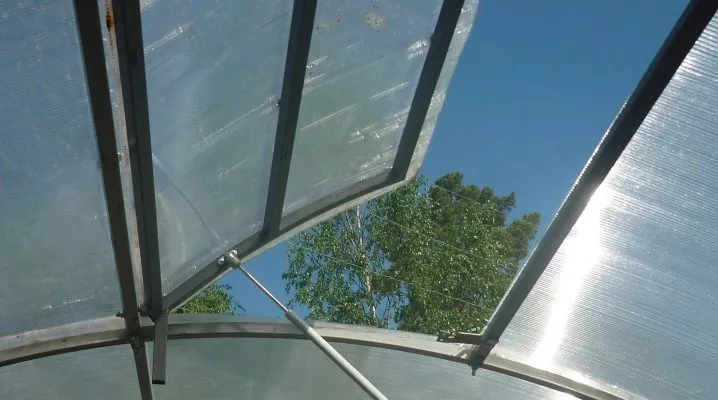

Автоматическое открывание форточки на гидравлическом приводе надежно. Данную рычажную систему можно приобрести в магазине или сделать самому.

Принцип работы механизма основан на способности жидкостей расширяться при нагревании. Заводские устройства имеют в составе гидроцилиндр с жидкостью (парафин или масло) и подвижный стержень, присоединяющейся к форточке. При нагревании воздуха в теплице, жидкость в гидроцилиндре расширяется и выталкивает стержень, который постепенно открывает форточку. Воздух охлаждается, жидкость сужается и форточка закрывается.

Система, сделанная своими руками, работает по типу сообщающихся сосудов.

Один из сосудов находится снизу и выполняет роль терморегулятора. Он герметичен, наполовину наполнен жидкостью, наполовину воздухом. Другой сосуд расположен вверху и осуществляет функцию утяжелителя. Створка форточки должна закрепляться на вращающейся центральной оси. С одной стороны створки устанавливается утяжелитель, с другой – противовес.

При повышении температуры в теплице воздух в нижнем сосуде расширяется и выталкивает жидкость в верхний сосуд, и форточка открывается. При понижении температуры в теплице, система работает в обратном порядке и происходит закрывание форточки.

Такую конструкцию можно сделать при помощи обычных пластиковых бутылок.

Это самая простая, но в то же время эффективная автоматическая система открывания форточки. Для ее создания затрачивается минимум сил и материалов.

Недостатком такой системы является долгое остывание жидкости. При резком похолодании форточка будет закрываться порядка 20-30 минут. Переохлаждение может стать губительным для огурцов и других культур, которые не переносят холод.

Биметаллические

Биметаллические проветриватели состоят из двух металлических пластин с разным показателем расширения при нагреве. Жаркий воздух в теплице нагревает пластины и одна из них выгибается в дугу, открывая створку форточки. При остывании воздуха, металл возвращается в исходное состояние и устройство закрывается.

Сделать самому биметаллическую автоматику достаточно просто. Материалы, которые потребуются для изготовления всегда можно найти на дачном участке. Понадобится две металлические пластины: винипласт и кровельное железо. Они склеиваются между собой. Один конец закрепляется, а второй соединяется штоком со створкой форточки. В результате получается неплохая автоматическая система. Единственным минусом этого привода является небольшой уровень мощности, поэтому он подойдет только для легких конструкций.

Электрические

Электрический тип проветривания оснащен температурными реле и вентиляторами. При перегреве воздуха реле срабатывает и включает вытяжку. Эта система мощная, компактная, быстро реагирует на разницу температур. Существенным недостатком является зависимость от электричества. Если в теплице используется такой тип проветривания, потребуется покупка резервных источников питания.

Обезопасить растения от перегрева, в случае отключения электричества, поможет использование альтернативных источников энергии (солнечные батареи, сила ветра). За счет необходимости в приобретении дополнительных элементов, данные системы оказываются дорогими. Но существует возможность выбора мощности электромотора. Для более тяжелых конструкций придется потратиться на сильный привод, а для легких подойдут маломощные.

Размеры

Чтобы грамотно организовать проветривание в теплице, необходимо правильно рассчитать размеры и количество форточек. Площадь отверстий со створками должна составлять 20-30% от площади пола в парнике. Специалисты советуют располагать один проветриватель на каждые два метра.

Теплицы размером 3х6 метров достаточно популярны среди овощеводов. Возможность установить конструкцию длиной 6 метров есть практически на каждом участке. При создании вентиляции в парнике данного размера нужно обустроить 3–4 форточки размером 400х1200 мм.

Для упрощения установки форточки, размер и форму обычно подгоняют в проем между двумя ближними элементами каркаса. Если необходимо установить конструкцию меньшего размера или другой формы, под нее делают отдельную раму, пользуясь теми же материалами, что и для основы теплицы.

Как изготовить самостоятельно?

Ознакомившись с особенностями устройства форточек, можно сделать самодельное приспособление из подручных средств. Для начала необходимо выбрать правильное место для будущей конструкции, с учетом расположения каркасных реек и физических свойств воздуха.

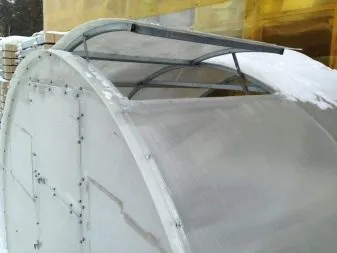

Как правило, форточные конструкции закрепляют на поворотных шарнирах снаружи. Механизм крепления не сильно повлияет на микроклимат в теплице. Но если в будущем предполагается использование автоматического устройства, необходимо заранее продумать способ его крепления.

Когда произведены все чертежи и расчеты, необходимо подготовить материал и инструменты.

Для работы понадобятся следующие компоненты:

• ножовка по металлу;
• нож-резак;
• шуруповерт;
• саморезы с уплотнителем и широкой шляпкой (такие шурупы исключат попадание воды в теплицу во время дождя);
• напильник, чтобы обработать края профиля;
• соединительные детали для крепления профиля.

При создании форточки следует придерживаться следующей последовательности:

• сначала вырезается отверстие в нужном месте; действовать следует аккуратно, учитывая размеры со всеми припусками;
• выпиливается основание для обрешетки, стороны каркаса должны быть на 0,5 см меньше сторон отверстия для форточки;
• путем стяжки профиля монтажной лентой в углах создаются ребра жесткости, а если этого недостаточно, добавляется диагональная рейка;

• производится примерка, если все устраивает, острые углы конструкции шлифуются напильником;
• каркас покрывается грунтовкой или обычной краской и соединяется с поликарбонатом;
• все отверстия в листе нужно замазать герметиком или другим средством;
• край отверстия оклеивается резиной и створка устанавливается на место;
• закрепляются шарниры, затвор и ограничитель.

К конструкции можно добавить простую гидравлическую систему, сделанную из амортизатора автомобиля. Жидкостью, которая будет реагировать на температуру, здесь будет выступать машинное масло. Для создания гидроавтомата своими руками понадобится стержень автомобильного амортизатора, газовая пружина, цилиндрическая труба из металла для масла и два крана.

К нужной форточке крепится поршень амортизатора.

На трубу с двух сторон крепятся краны. Один будет работать для заливки масла, второй – для слива, а также для регулировки давления в цилиндре. Аккуратно обрезанная пружина соединяется с цилиндром для масла.

Теперь, когда температура в теплице будет повышаться, масло в трубе расширится и вытолкнет стержень, тем самым откроет форточку. Когда температура понизится масло обретет прежний объем и створка закроется. Конструкция считается малозатратной и легкой в исполнении.

Советы

Чтобы обеспечить теплицу грамотной системой вентиляции, необходимо ознакомиться с рекомендациями специалистов. Зная тонкости эксплуатации форточек, можно быть уверенным в хорошем урожае и бесперебойной работе устройства.

• Достаточно часто теплицы разделяют на несколько частей перегородкой. Чтобы обеспечить сооружение хорошей вентиляцией, в каждой секции необходимо устроить отдельные форточки.
• Место расположения самой теплицы играет не последнюю роль при расчете проветриваемых площадей. Форточек понадобится больше, если на местности, где стоит парник, повышена влажность. Даже в заводской конструкции стоит увеличить их количество.

• При организации форточек следует учитывать розу ветров. Вспомогательные отверстия не должны располагаться со стороны, где постоянно дует ветер. Если не соблюдать это условие, в теплице будет сильный сквозняк.
• Необходимо снабдить форточку ограничительной цепочкой. При непредвиденном порыве ветра конструкция не повредится.
• Форточек в теплице может быть недостаточно. Это определяется наличием конденсата. В случае появления капель на стенах теплицы, нужно добавить дополнительные окна.
• На случай плохих погодных условий (сильный ветер или ливень) можно установить торцовые форточки. Такие проветриватели помогут избежать сильных сквозняков.

Чтобы исключить лишние затраты сил и материалов, необходимо на этапе чертежей и расчетов детально продумать все тонкости системы вентиляции.

От работы данного устройства в теплице зависит качество и количество урожая.

О том, как самостоятельно установить форточку в теплице, смотрите в видео ниже.

Какой поликарбонат лучше всего использовать для теплиц?

Для теплицы лучше всего использовать поликарбонат сотовый, который имеет ячеистую структуру. Такой поликарбонат обладает рядом преимуществ:

1. Хорошая термоизоляция. Поликарбонат сотовый обладает высокими теплоизоляционными свойствами, что позволяет существенно снизить затраты на отопление теплицы.

2. Устойчивость к ультрафиолетовому излучению. Поликарбонат сотовый не подвержен выцветанию и разрушению при длительном воздействии ультрафиолетовых лучей, что обеспечивает долговечность материала.

3. Прочность. Поликарбонат сотовый обладает высокой прочностью и устойчив к механическим воздействиям, таким как удары и сильный ветер.

4. Легкость. Поликарбонат сотовый имеет небольшой вес, что упрощает монтаж и обеспечивает дополнительную безопасность.

При выборе поликарбоната следует обратить внимание на толщину материала. Для теплицы обычно используют поликарбонат толщиной от 4 до 10 мм в зависимости от требуемой теплоизоляции и прочности. Также стоит убедиться, что материал имеет специальный антикапельный слой, который предотвращает образование конденсата на внутренней поверхности покрытия.
