Способы установки гибких связей для кирпичной кладки при присоединении к стене
Гибкие связи, используемые как связать кирпичную кладку со стеной, играют ключевую роль в строительной конструкции. Они обеспечивают соединение между несущей стеной, утеплителем и облицовочным слоем, что гарантирует устойчивость и долговечность всего здания или сооружения.
Виды

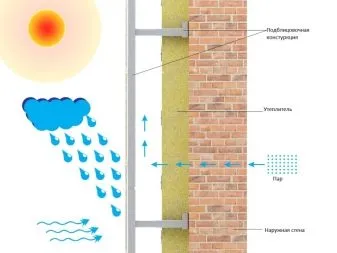

Внутренние стены строения всегда имеют практически идеально стабильную температуру, из-за того, что на них не влияют внешние погодные условия. Облицовочная наружная стена легко может значительно нагреваться в тёплое время и сильно охлаждаться в зимний период. Такие температурные перепады между внутренней и внешней стеной приводят к тому, что изменяется геометрия внешней облицовки.
Гибкие связи в этот момент позволяют сохранить целостность конструкции и избежать трещин. Армирующие анкеры отлично гнутся, выдерживают растяжение и обладают высокой коррозионной стойкостью. Эти стержни не создают мостиков холода при низкой теплопроводности. Такие характеристики позволяют добиться высокой надёжности и длительного срока эксплуатации здания.
Конструкция представляет собой фигурный стержень из металла длиной от 20 до 65 см. Эти детали позволяют связать между собой все элементы стены, в том числе и облицовочный кирпич и газобетон. Размер выбираемой связки зависит от строительных особенностей, применённых при возведении конкретного здания. Так, для домов не выше 12 метров рекомендуют использовать стержни с сечением в 4 миллиметра. Для более высоких сооружений, подходят металлоконструкции с сечением в 6 миллиметров.Гибкая связь также имеет на обоих концах утолщение, выполненное из металла. Это необходимо для более надёжного крепления конструкции, так как они играют роль анкеров, которые прочно фиксируются в швах кирпичной кладки. Песчаные крепежи отлично сочетаются с раствором, применяемым для устройства швов между кладкой. Он обеспечивает крепкую фиксацию гибкой связи. Стены дополнительно защищаются от коррозии.
Строительный элемент применяют для стен с классической кирпичной кладкой, газоблоков и облицовочного кирпича. Производится несколько видов стержней.
Базальтовые
Этот композитный материал обладает небольшим весом и при этом выдерживает высокую нагрузку. Такую продукцию, например, производят в России под торговой маркой «Гален». Она имеет самый низкий вес и не создаёт дополнительной нагрузки на фундамент дома.
Стальные
Изготавливаются из углеродистой стали и обладают высоким уровнем защиты от коррозии. Наиболее популярны у профессиональных строителей гибкие связи Bever производства Германии. Для защиты от ржавчины покрываются специальным составом из цинка.

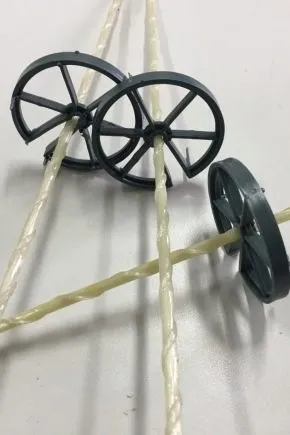

Стеклопластиковые
Лишь немногим уступают базальтовым стержням по некоторым характеристикам. Так, они менее упруги, но обладают хорошей прочностью на растяжение. Не подвергаются коррозии.
Металлические
Изготавливаются из нержавеющей стали. Эти гибкие связи способны образовывать мостики холода, поэтому их применяют только с утеплителем.
Выбор того или иного вида материала зависит от конкретных условий, в которых будет производиться монтаж, а также от компонентов, контактирующих с обвязкой.
Преимущества и недостатки
В современном строительстве наиболее популярны композитные материалы, так как они имеют целый ряд положительных характеристик, среди которых:
- небольшой вес, который не воздействует дополнительно на кладку;
- отличная степень сцепляемости с раствором, которым организуется кладка кирпича;
- надёжная защита от коррозии, которая может возникать из-за щелочной среды бетона на металлических стержнях;
- низкая теплопроводность не позволяет образовываться мостикам холода в кирпичной кладке;
- стойкость к воздействию неблагоприятных условий внешней среды позволяет добиться долговечности и прочности конструкции.
Несмотря на явные плюсы, у композитных стержней есть и существенные минусы. Их два.
Наблюдается низкий показатель упругости, для вертикального армирования такие стержни не подойдут, так как не смогут в должной мере обеспечить целостность конструкции. Они применяются только для устройства горизонтальных конструкций.
Низкая огнестойкость. Композитные стержни теряют все свои свойства при температуре выше 6 тыс. С, а значит не могут применяться в зданиях, к которым предъявляются повышенные требования по огнестойкости стен.
В случае если перечисленные недостатки являются весомыми, то используются стержни из углеродистой или нержавеющей стали.
Правила расчёта
Для того чтобы установить гибкие связи (особенно это касается газобетона, так как это очень мягкий материал), применяется следующий алгоритм действий:
- определяется размер стержней;
- рассчитывается необходимое их количество.
Длину стержня можно узнать путём сложения параметров толщины утеплителя и размера зазора для вентилирования. Прибавить двойной размер заглубления анкера. Величина заглубления составляет 90 миллиметров, а вентиляционный зазор – 40 мм.
Формула расчёта выглядит так:
L= 90 + T + 40 + 90, где:
T – ширина утеплительного материала;
L – рассчитываемая длина анкера.
Таким методом можно вычислить, каких размеров гибкая связь нужна. Например, при толщине утеплителя в 60 мм потребуется стержень длиной 280 миллиметров.
Когда необходимо подсчитать какое количество стержней для армирующей связи потребуется, нужно знать на каком расстоянии друг от друга они должны располагаться. Профессиональные строители рекомендуют применять на каждый метр квадратный кирпичной кладки не менее 4 стержней и не меньше 5 для газоблочных стен. Следовательно, зная площадь стен, можно определить необходимое число материала умножив этот показатель на рекомендуемое количество анкеров на 1 м 2.
Инструкция по монтажу
Чтобы гибкие связи функционировали должным образом, следует неукоснительно следовать рекомендованному ходу работ. Не последнюю роль на конечный результат оказывает правильное количество и размеры анкеров, которые меняются в зависимости от толщины утеплителя. Следует учитывать глубину погружения стержней в конструкцию, она не должна составлять менее 90 миллиметров. Только после этого приступают к непосредственной подготовке самой стены к монтажу.
- Очищают стену от оставшегося после кладки лишнего раствора, пыли и строительного мусора (можно использовать строительный пылесос).
- Заделывают трещины при помощи свежеприготовленного раствора.
- Наносят грунтовку, а затем специальный состав, который обладает противогрибковыми свойствами.
- Монтируют основание для монтажа гибких связей.
Основа для внешней стены представляет собой арматуру и бетон. Они размещаются в траншею по всей длине стен и заглубляются на 300 или 450 миллиметров. Высота основания над уровнем земли должна составлять не менее 20 сантиметров.
Устройство армирующей связи для кирпичных и газобетонных стен различается. Для кладки из кирпича применяют стандартные схемы.
- На каждый 1 м 2 размещают 4 анкера, которые утапливают в швы. Если в качестве утеплителя используется мин. вата, то расстояние между стержнями увеличивают до 50 сантиметров. Когда применяют пенополиуретан, то «шаг» по длине стены составляет 250 миллиметров, а в высоту может быть меньше или равен размеру плиты (не более 1 метра). Дополнительно устанавливают армирующие стержни в углах деформации швов, вблизи оконных и дверных проёмов, а также в углах и около парапета здания. Стоит учитывать то, что иногда горизонтальный шов основной стены не совпадает со швом облицовки. В таком случае стержень гибкой связки располагается вертикально, а затем замазывается строительным раствором.
- При устройстве армирующего пояса в стенах из газобетонных или газосиликатных блоков на 1 м 2 применяют 5 стержней. Их монтируют в параллельном положении относительно швов облицовочного кирпича. Чтобы это осуществить, в стене из газоблоков предварительно при помощи перфоратора организуют отверстия 10 мм в диаметре и длиной не менее 90 миллиметров. Затем их тщательно протирают от пыли и монтируют анкеры на расстоянии 50 сантиметров друг от друга. Затем всё тщательно замазывают строительным раствором.
Расстояние в высоту и в длину от каждого анкера одинаково. Стоит не забывать о том, что газобетонные стены также нуждаются в устройстве дополнительных армирующих связей в тех же местах, что и кирпичные конструкции. Для устройства дополнительных армирующих соединений, можно уменьшить шаг между анкерами до 300 миллиметров. Расстояние между проёмами и армирующим поясом составляет 160 миллиметров в высоту лицевой стены и 12 сантиметров в длину здания.
Гибкие связи необходимы в каждом здании. Они обеспечивают безопасность конструкции, её долговечность и прочность. Если соблюсти все нюансы и правильно подобрать армирующие стержни, то можно самостоятельно смонтировать эти конструкции в стены. Это позволит сэкономить средства и получить отличный результат. Помимо этого, можно приобрести бесценный опыт работы с данными строительными элементами.
Подробнее о гибких связях можно узнать из видео ниже.
Как правильно посчитать объем кирпичной кладки?
Для расчета объема кирпичной кладки необходимо знать размеры стены и размеры кирпича.
-
Определите высоту, длину и толщину стены в метрах. Например, если вы хотите построить стену высотой 3 м, длиной 5 м и толщиной 0,25 м, то высота = 3 м, длина = 5 м, толщина = 0,25 м.
-
Определите размеры кирпича в метрах. Стандартный размер кирпича в России составляет 250 мм x 120 мм x 65 мм, то есть длина = 0,25 м, ширина = 0,12 м, толщина = 0,065 м.
-
Рассчитайте количество кирпичей, необходимых для кладки стены. Для этого умножьте длину стены на высоту и на толщину, чтобы определить объем стены в кубических метрах, затем разделите объем на объем одного кирпича. Таким образом, формула будет выглядеть следующим образом:
количество кирпичей = (длина x высота x толщина) / (длина кирпича x ширина кирпича x толщина кирпича)
Например, для стены высотой 3 м, длиной 5 м и толщиной 0,25 м, и размерах кирпича 250 мм x 120 мм x 65 мм:
количество кирпичей = (5 м x 3 м x 0,25 м) / (0,25 м x 0,12 м x 0,065 м) = 692,3 шт.
-
Учитывайте отходы. Обычно на стройке оставляют небольшой запас кирпичей на случай повреждения или потерь. Обычно на это берут 5-10% от общего числа кирпичей.
Например, если вам нужно 692,3 шт. кирпича, то прибавьте к этому числу 5-10%, чтобы получить окончательное количество кирпичей, необходимых для кладки стены.
Окончательное количество кирпичей = 692,3 x 1,05 (или 1,1) = 726,9 (или 761,5) шт.
Таким образом, для расчета объема кирпичной кладки нужно знать размеры стены и размеры кирпича, а затем использовать формулу для определения количества кирпичей, необходимых для кладки стены. Отходы нуж
Отходы нужно учитывать для того, чтобы иметь достаточное количество кирпичей на случай повреждений или потерь в процессе строительства. Кроме того, необходимо учитывать, что некоторые области могут иметь свои стандарты для размеров кирпича и толщины стен.
Если у вас возникнут затруднения с расчетом количества кирпича, вы можете обратиться к специалистам, которые помогут вам определить требуемое количество материала для строительства стены. Они также могут дать советы по выбору оптимального варианта кирпича и обеспечить его доставку на строительную площадку.
Важно помнить, что расчет количества кирпича не является единственным этапом при строительстве стены. Для успешной кладки необходимы также навыки и опыт работы со строительными материалами. Если у вас нет опыта в строительстве, рекомендуется обратиться к профессиональным строителям или курсы по обучению строительству.
