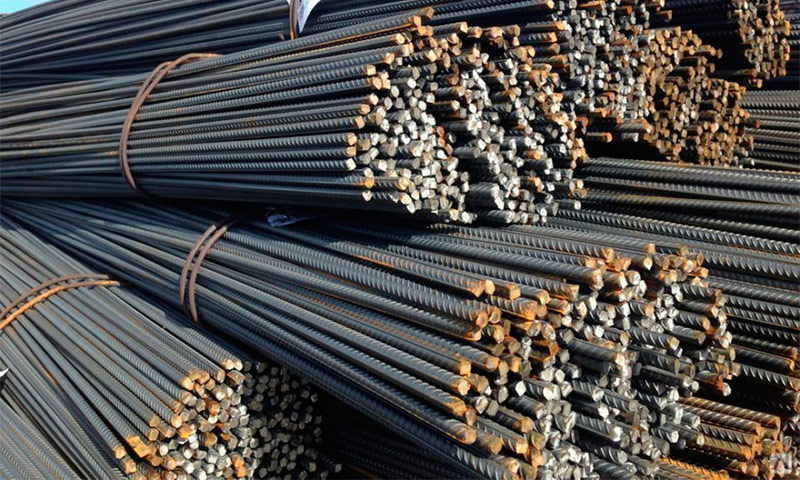

Классы арматуры — разнообразие видов, их марок и типов.

Любая деталь или конструкция, выполненная из монолитного бетона, приобретает повышенную прочность и долговечность, если в её структуру внедрен армирующий каркас. В данной статье перечислены различные виды арматуры, используемой в строительстве, с подробным описанием их технических характеристик и областей применения. При желании можно также рассмотреть классы арматуры.

В этой статье: [Скрыть]

• 1. На какие классы подразделяется арматура
     1. Стержневая арматруа – класс А
     2. Арматура в виде проволоки – класс Вр
     3. Арматура в виде каната – класс К
  2. Стержневая арматура по типу профиля
     1. Гладкая арматура
     2. Рифленая арматура
  3. Арматура по способу изготовления
     1. Горячекатаная арматура
     2. Холоднодеформированная арматура
  4. Арматура в зависимости от используемого металла
     1. Арматура из углеродистой стали
     2. Арматура из легированной стали
  5. Арматура по назначению
     1. Рабочая арматура
     2. Распределительная
     3. Монтажная
  6. Композитная арматура
     1. Классификация композитной арматуры
     2. Размеры композитной арматуры
     3. Тип профиля

На какие классы подразделяется арматура

Арматурный прокат изготавливается и маркируется в соответствии с отраслевым государственным стандартом. Его маркируют сочетанием букв и цифр.

Он подразделяется на три основных класса:

• А – стержневая арматура, предназначенная для формирования основного каркаса;
• Вр – проволочная арматура, используемая для соединения между собой главных элементов;
• К – канатная арматура, являющаяся важнейшей частью изготавливаемых в заводских условиях предварительно напряженных железобетонных деталей и конструкций. Ее редко применяют в индивидуальном строительстве.

Следующий за буквами цифровой индекс может иметь значение от 1 до 6. Чем он выше, тем прочней изделие. В настоящее время происходит постепенный уход от советской системы маркировки, поэтому нередко один и тот же материал может обозначаться двумя способами. Помочь соотнести старые и новые названия призвана таблица №1.

Таблица 1. Виды арматуры и их наименование

Вид арматуры	Класс арматуры
Обозначение
Старое	Новое
Стержневая горячекатаная (ГОСТ 5781-82*):
гладкая	А-I	А-I(А-240)
периодического профиля	А-II	А-II(А-300)
Ас-II	Ас-II(Ас300)
A-III	A-III(А-400)
А-IV	А-IV(А-600)
А-V	А-V(А-800)
А-VI	А-VI(А-1000)
Сталь арматурная термически упрочненная для ж/б конструкций Технические условия ГОСТ 10884-94	Ат-IV	Ат 400с
	Ат 500с
	Ат 600
	Ат 600с
	Ат 600к
	Ат 800к
	Ат 1000
	Ат 1000к
Обыкновенная арматурная проволока:
гладкая	В-I	—
переодического профиля	Вр-I	—

Тип арматуры закладывается еще на стадии проектирования железобетонного изделия. При этом определяется способ соединения отдельных элементов в единый каркас. На практике для этого применяют электросварку или обвязку предназначенной для этого стальной проволокой.

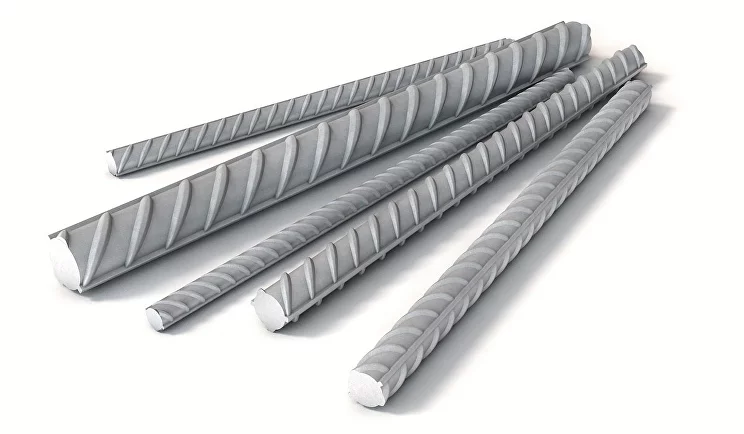

Стержневая арматруа – класс А

Горячекатанная стержневая арматура является самой востребованной в монолитном строительстве. Ее подразделяют на классы, маркируемые А400, А600 и далее. При возведении фундаментов, испытывающих максимальные нагрузки, стержни не подвергают электросварке, а связывают между собой проволокой. В этом случае за счет некоторой подвижности удается избежать повышенных локальных напряжений.

Рассмотрим основные марки арматуры этого класса:

A I (А240) – гладкие стержни сечением от 6 до 40 мм. Они характеризуются высокой пластичностью и морозостойкостью получаемых монолитов. Их можно сваривать между собой или связывать проволокой.

A II (А300) – рифленые прутья диаметром от 10 до 80 мм. Их применяют в составе изделий из предварительно напряженного железобетона. Детали с ними в качестве каркаса редко дают трещины даже в результате длительной эксплуатации.

A III (А400) – наиболее распространенный вид арматуры для высотного и индивидуального строительства имеет вид гладких или рифленых стержней диаметром от 6 до 40 мм. Изделия с буквой «С» в маркировке пригодны под сварку.

A IV (А600) – используется для каркаса конструкций из предварительно напряженного бетона. Состоят из двух стальных сплавов. Имеют вид стержней сечением 10-32 мм.

A V (А800) – класс рифленых стержней из высокоуглеродистой стали диаметром от 6 до 36 мм, применяемых при изготовлении железобетонных изделий большой длины.

A VI (А1000) – стержни из низколегированной стали толщиной 6-32 мм, используемые при возведении напряженных монолитных сооружений.

Стержневую арматуру изготавливают в основном из углеродистой стали, являющейся общеупотребимым конструкционным материалом. Иногда в нее вводят небольшое количество легирующих добавок. Они даже при минимальной концентрации благотворно влияют на повышение эксплуатационных характеристик:

• механической прочности;
• пластичности;
• коррозионной стойкости в слабощелочной среде бетонных растворов.

Армирующий каркас из легированной стали хорошо проявляет себя в районах с повышенной сейсмической опасностью и в холодном климате. Его включают в состав наиболее ответственных объектов и сооружений, работающих в условиях знакопеременных динамических нагрузок.

Для повышения прочности прутков из углеродистой стали применяют процессы термообработки (закалка и отпуск). Упроченная таким способом арматура обозначается, как:

Ат.

Арматура, устойчивая к щелочному растрескиванию, — буквой:

К.

Изделия, которые можно подвергать сварке маркируются дополнительной буквой:

С.

Следует остановить свое внимание на наиболее популярных видах арматуры, предназначенной для сборки с применением сварки:

• Арматура А400С производится по технологии горячего проката. Толщина изделий может достигать 40 мм. Характерной конструктивной особенностью является наличие пары продольных ребер. Такая арматура нашла применение в малоэтажном строительстве.
• Арматура А500С – распространенный вид арматуры, усиленной термической обработкой. Ее применяют при производстве серийных железобетонных изделий, не предназначенных для эксплуатации под динамическими нагрузками.
• Арматура А600С – коррозионно-стойкий вариант стержней, полученных из углеродистого стального сплава с небольшой добавкой ванадия и молибдена. Материал нашел широкое применение на территориях, подверженных землетрясениям.

Арматура в виде проволоки – класс Вр

При изготовлении большинства железобетонных изделий может применяться холоднотянутая проволока обычного качества. В случае с предварительно напряженной арматурой требуется высокопрочная проволока особых сортов.

Проволочная арматура.

Арматура в виде каната – класс К

Канатная арматура наилучшим образом подходит для наиболее нагруженных железобетонных конструкций. Ее заливают бетоном в предварительно напряженном состоянии. Она лучше других способна компенсировать подвижки грунта, принимая на себя основной изгибающий момент, действующий на фундамент. Для увеличения продолжительности службы канатов их пропитывают смазочными составами или помещают в защитную оболочку полимерной природы.

Основные технические характеристики классов и марок строительной арматуры представлены в таблице №2.

Таблица 2. Нормативные показатели строительной арматуры

Класс арматуры	Номинальный диаметр арматуры, мм	Нормальное значение сопротивления растяжению Rsn и расчетное значение сопротивления растяжению для предельных состояний второй группы	Расчетные значения сопротивления арматуры для предельных состояний первой группы
		МПа	кгс/см2	растяжению, Rs	сжатию, Rsc
МПа	кгс/см2	МПа	кгс/см2
А240	6-40	240	2450	215	2190	215	2190
А300	10-40	300	3060	270	2750	270	2750
А400	6-40	400	4080	355	3620	355	3620
А500	6-40	500	5100	435	4440	400	4080
А600	10-40	600	6120	520	5300	400	4080
А800	10-10	800	8160	695	7090	—	—
А1000	10-40	1000	830	8470	—	—
В500	3-12	500	5100	415	4230	360	3670
Вр1200	8	1200	1000	400	4080
Вр1300	7	1300	1070	—	—
Вр1400	1400	1170	—	—
Вр1500	3	1500	1250	—	—
К1400 (К-7)	15	1400	1170	—	—
К1500 (К-7)	6;9;12;14	1500	1250	—	—

Стержневая арматура по типу профиля

В монолитном строительстве и при изготовлении стандартных ЖБИ применяется арматура с гладкой либо рельефной поверхностью.

Гладкая арматура

Арматура с абсолютно гладкой поверхностью не способна дать максимально надежное сцепление с бетонной смесью. Ее применяют для усиления элементов, не подвергающихся экстремально высоким нагрузкам. Прутки круглого сечения монтируются в кирпичную кладку несущих стен, в песчано-цементную стяжку полов и площадок, под тротуарную плитку.

Гладкая арматура.

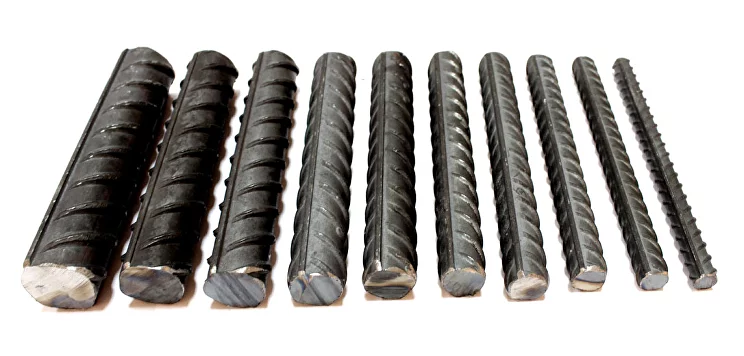

Рифленая арматура

Рифленая арматура имеет развитую наружную поверхность, за счет которой она прочно удерживается внутри бетонного слоя.

Различают три вида рифления:

• кольцеобразное;
• серповидное;
• смешанное.

Кольцевое рифление

Такая арматура имеет хорошее сцепление с бетоном, но при эксплуатации в условиях повышенных нагрузок может наблюдаться разрыв прутка в зоне наименьшего поперечного сечения.

Кольцевое рифление арматуры.

Серповидное рифление

Стержни серповидного профиля не имеют ярко выраженных слабых зон, но обладают худшим сцеплением с бетоном.

Серповидное рифление арматуры.

Смешанное рифление

Изделия смешанного типа лишены перечисленных недостатков, но требуют более сложной технологии изготовления, поэтому дорого стоят.

Смешанное рифление арматуры.

Материал изготовления и геометрические особенности арматуры гладкого и периодического профиля по ГОСТ 5781-82 собраны в таблице №3.

Таблица 3. Требования к арматуре различных классов

Тип профиля	Класс	Диаметр, мм	Марка стали
Гладкий профиль	А1 (А240)	6-40	Ст3кп, Ст3пс, Ст3сп
Периодический профиль	А2 (А300)	10-40, 40-80	Ст5сп, Ст5пс, 18Г2С
Периодический профиль	А3 (А400)	6-40, 6-22	35ГС, 25Г2С, 32Г2Рпс
Периодический профиль	А4 (А600)	10-18 (6-8), 10-32 (36-40)	80С, 20ХГ2Ц
Периодический профиль	А5 (А800)	10-32 (6-8), (36-40)	23Х2Г2Т
Периодический профиль	А6 (А1000)	10-22	22Х2Г2АЮ, 22Х2Г2Р

Арматура по способу изготовления

Арматуру для строительных работ получают различными способами.

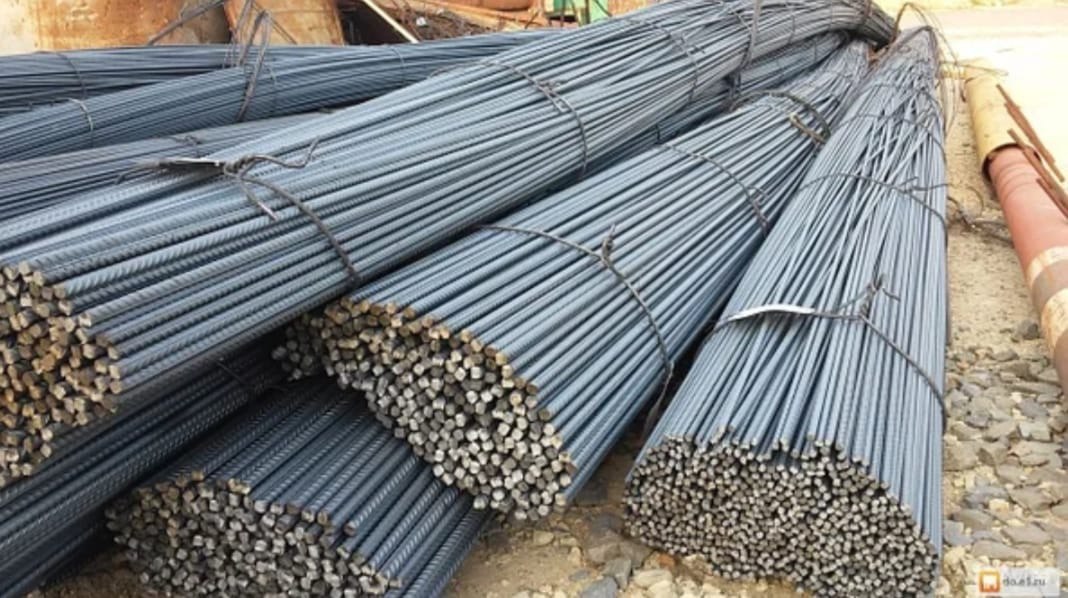

Горячекатаная арматура

Этот распространенный вид стержневого проката изготавливают из прямоугольных стальных болванок, имеющих специфическое название «блюм». Блюм нагревают до появления пластичности, после чего прогоняют по прокатному стану через серию валков, которые преобразуют заготовку в прут заранее заданного сечения. Полученная таким методом арматура характеризуется высокой прочностью и подходит для изготовления деталей, подвергающихся максимальным нагрузкам.

Холоднодеформированная арматура

Арматуру этого типа получают механическими методами без предварительного нагрева заготовки. Ее поверхность отличается чистотой и характерным металлическим блеском. Она легко поддается сварке и обладает неплохой коррозионной устойчивостью. Такую арматуру можно применять в качестве каркаса железобетонных изделий, но более уместно ее использовать при создании архитектурных форм с максимальными эстетическими требованиями.

Холоднодеформированная арматура.

По компонентному составу использованного сплава различают две основные группы арматурного прутка.

Арматура из углеродистой стали

Арматуру этой категории получают из сплава, содержащего в значимых количествах только два химических элемента: железо и углерод. При увеличении относительной доли углерода до известного предела повышается прочность и твердость материала, но появляется хрупкость на излом и ухудшаются возможности сварки.

Арматура из легированной стали

В состав легированной стали входят небольшие количества добавок хрома, марганца, титана, молибдена, вольфрама и других элементов. Возможны самые разнообразные их комбинации, по-разному влияющие на эксплуатационные характеристики получаемого сплава. Марганец повышает прочность и износостойкость материала, а кремний делает его более упругим и текучим.

Арматура по назначению

Арматурные прутья при создании армирующего каркаса занимают строго определенное место. Существуют типы арматуры, отличающиеся своим положением и назначением.

Рабочая арматура

Рабочая арматура укладывается вдоль наиболее длинных элементов конструкции. Для ленточных фундаментов, плит перекрытия и несущих балок она занимает горизонтальное положение, а в сваях и колоннах – вертикальное. В этом случае она способна принять на себя растягивающие нагрузки, увеличив тем самым прочность и долговечность всей детали. Стержни этого класса всегда имеют переменное сечение. Они составляют основу каркаса.

Распределительная

Распределительная арматура считается вспомогательной. Она отвечает за соединение основных стержней в общий каркас с пространственной структурой. В этом случае нагрузки оптимально распределяются между несколькими элементами, что снижает риск повреждения любого из них. Такие стержни могут занимать горизонтальное и вертикальное положение. Оптимальная форма для них – рифленая, хотя в наименее ответственных деталях допускается применять гладкие прутки или куски труб.

Монтажная

Задача монтажной арматуры – обеспечить неизменность формы армирующего каркаса во время его транспортировки, помещения в опалубку и заливки раствором. Для этих целей применяют стержни с любой структурой поверхности.

1. Рабочая.

2. Распределительная.

3. Монтажная.

Композитная арматура

Композитная арматура – современная альтернатива стальным аналогам, издавна применявшимся в монолитном строительстве. Ее разработки начались еще в 60-х годах прошлого столетия. В Росси ее выпускают в соответствии с требованиями ГОСТ 31938-2012. В других странах за основу взят международный стандарт ISO 10406-1:2008.

Классификация композитной арматуры

Исходным материалом при производстве композитной арматуры служит, углерод, стекло, волокна на основе природных минералов. Из них формируется прочный стержень, которому различными способами придается ребристая форма. Прочность и твердость детали приобретают в результате высокотемпературной обработки.

По материальному исполнению неметаллическая арматура делится на несколько категорий:

1. Стеклокомпозитная арматура (АСК) – продукт сочетания стекловолокна (стеклоровинга) со специальными смолами. Волокна получают вытягиванием алюмоборсиликатной расплавленной смеси до толщины порядка 10-20 микрон. Из них формируют стержни большего диаметра с использованием адгезионных пропиток и смол.

Арматура АСК.

2. Базальтокомпозитная арматура (АБК) получается из расплавленного горного минерала – базальта. Его доводят до расплавленного состояния, вытягивая до состояния тончайших волокон. Их сплетают в присутствии органических смол в достаточно толстые прутья, способные при наборе твердости выдерживать экстремальные нагрузки.

Арматура АБК.

3. Арматура комбинированная композитная (АКК) состоит из стеловолокнистых стержней, покрытых снаружи базальтопластиковой намоткой. Она несколько уступает по своим прочностным характеристикам базальтовым пруткам, хотя нередко выдается за них недобросовестными поставщиками.

Арматура АКК.

4. Углекомпозитная арматура (АУК) изготавливается из углеродных нитей толщиной 3-15 микрон, уложенных параллельно друг другу. Такой материал обладает очень высокой прочностью на разрыв, но дороже других композитных аналогов.

5. Арамидокомпозитные стержни (ААК) представляют собой прочные и химически стойкие детали, полученные на основе полиамидных молекулярных цепочек. Водородные связи, возникающие между ними в процессе формовки, придают изделиям особую надежность и долговечность.

Размеры композитной арматуры

Композитная арматура даже при небольшой толщине способна брать на себя огромные нагрузки. Наиболее востребованные диаметры таких стержней представлены в таблице №4.

Таблица 4. Номинальные диаметры композитной арматуры

Номинальный диаметр по ГОСТ 31938-2012 Арматура композитная полимерная для армирования бетонных конструкций. Общие технические условия (с Поправкой) , мм
4	6	8	10	12	14	16	18	20	22	25	28	32

Стандарт допускает выпуск композитной арматуры с другими размерами. Стержни обычно поступают с завода-изготовителя в строго определенной нарезке. Их длина лежит в интервале от 0,5 до 12,0 метров. Предельные отклонения длины единичных экземпляров не могут превышать значений, указанных в таблице №5.

Таблица 5. Требования к точности изготовления композитных стержней

Длина стержней	Предельные отклонения по длине, мм
до 6 метров включительно	+/- 25
свыше 6 до 12 метров	+/- 35
более  12 метров	+/- 50

Некоторые виды композитной арматуры поступают в виде бухт или намотанными на жесткие барабаны.

Бухта композитной арматуры.

Тип профиля

Композитную арматуру нельзя делать абсолютно гладкой. Для лучшего контакта с бетонной смесью ей придают рельефный профиль.

Он может быть:

1. Условно гладкий. Основной стеклопластиковый стержень постоянного сечения покрывают прочно связанной с основанием посыпкой из мелкозернистого кварцевого песка.

Стеклопластиковая арматура с посыпкой из песка.

2. Периодический. На центральный прут плотно наматывают жгут из стекловолокна, который придает поверхности регулярную винтообразную структуру.

Композитная арматура с периодическим рифлением.

Как определить класс арматуры?

Класс арматуры определяется ее прочностью и характеристиками. Обычно арматура классифицируется по стандарту ГОСТ Р 52544-2006 «Сталь гладкая и рифленая для армирования железобетонных конструкций», который определяет три класса арматуры: А240, А400 и А500.

• Арматура класса А240 имеет прочность 240 Н/мм2.
• Арматура класса А400 имеет прочность 400 Н/мм2.
• Арматура класса А500 имеет прочность 500 Н/мм2.

Для определения класса арматуры, на ее поверхность наносят специальный рифленый рисунок, по которому можно определить класс арматуры. Также класс арматуры может быть указан на маркировке на самой арматуре.

Определение класса арматуры очень важно при выборе материала для конкретного проекта, так как это влияет на прочность и долговечность конструкции. Необходимо обратиться к профессиональным инженерам или специалистам в области строительства для выбора подходящего типа и класса арматуры для конкретного проекта.
