Стыковка арматуры при помощи сварки

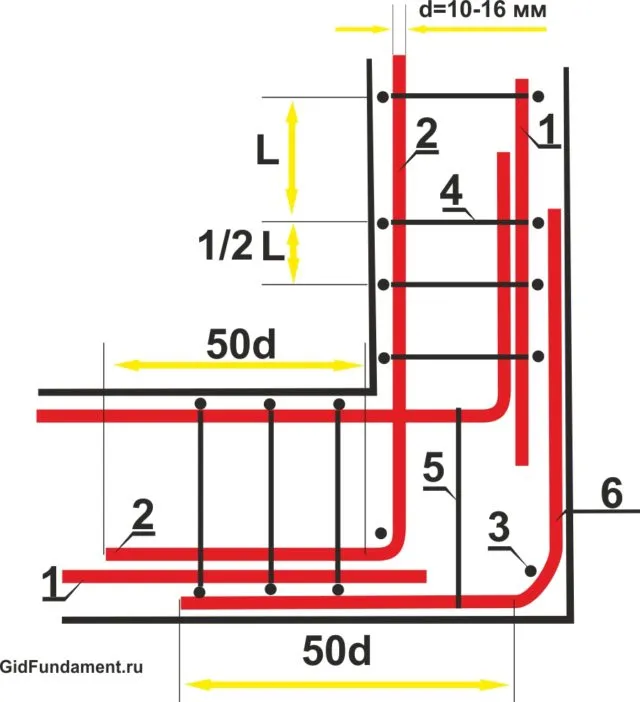

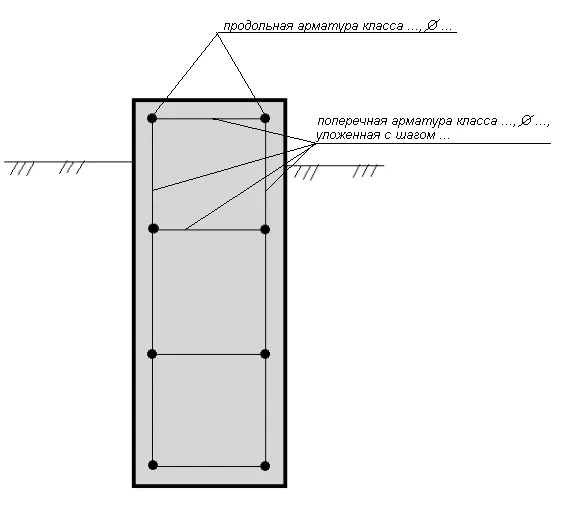

Схема поперечного армирования фундамента.

Несмотря на популярность механической стыковки, соединение арматуры при помощи сварки тоже не менее востребовано в строительстве. Существует несколько способов дуговой сварки:

  • протяженными швами;
  • многослойными швами без применения других технологических элементов;
  • с принудительным образованием шва;
  • точечная.

Для выполнения этого вида работы понадобятся следующие инструменты:

  • сварочный аппарат;
  • электродержатели;
  • щитки;
  • защитные стекла;
  • молоток, зубило;
  • металлические щетки;
  • шлакоотделитель;
  • стальная линейка;
  • отвес, клеймо.

Основной рабочий материал – арматура.

Сварка арматуры протяженными швами используется для соединения горизонтальных и вертикальных стержней. Такой вид стыковки возможен с накладками или внахлест. Внахлест соединение выполняется протяженными швами, но возможен вариант с применением и дуговых точек. Также есть возможность соединять арматурные стержни с короткой и длинной нахлесткой или двусторонним и односторонним швом.

Сварные стыки накладок с арматурными стержнями бывают короткими или длинными. При этом разрешается смещать накладки по длине. Сварка арматуры выполняется различными фланговыми швами.

В процессе сварки двусторонними швами во время наложения второго с другой стороны соединения иногда возникают горячие продольные трещины. Для предупреждения их появления необходимо тщательно подбирать тип электродов и строго выдерживать технологический режим сварки.

Сварные протяжные швы бывают многопроходными или однопроходными, это зависит от диаметра стыкуемых стержней. Ток для дуговой сварки выбирается в зависимости от вида электродов

Важно учитывать одно условие: в процессе сварки арматуры, расположенной в вертикальном положении, тока необходимо на 10-20% меньше, чем для стержней в горизонтальном расположении

Какая бывает штукатурная сетка?

При штукатурных работах используют следующие виды сеток:

1) Металлическая сетка (используется при большом слое – от 6 см). Есть риск появления ржавчины. В основном используется при оштукатуривании цементной смесью.

2) Полимерная сетка (используется при слое до 2 см). Сырьём для изготовления этих сеток являются гранулы полиэтилена, полиуретана и полипропилена. Используется исключительно для гипсовых штукатурок. Обладает более низкими прочностными характеристиками по сравнению с другими видами.

3) Стекловолоконная сетка (используется при слое до 5 см). Состоит из стекловолоконных нитей, которые имеют большую плотность, что обуславливает их высокую прочность на разрыв. Данный вид сетки чаще всего используется при оштукатуривании.

Требования нормативных документов к арматурным соединениям

При соединении прутков вязальным методом важно учитывать ряд факторов:

  • взаимное расположение арматуры в пространственном каркасе;
  • особенности размещения участков с нахлестом относительно друг друга;
  • длину участка перехлеста, определяемую сечением стержня и маркой бетона.

При расположении участка с расположенными внахлест стержнями в зоне максимальной нагрузки, следует увеличить величину перехлеста до 90 диаметром соединяемых стержней. Строительные нормы четко указывают размеры стыковочных участков.

На длину стыка влияет не только диаметр поперечного сечения, но и следующие моменты:

  • величина действующей нагрузки;
  • марка применяемой бетонной смеси;
  • класс используемой стальной арматуры;
  • размещение стыковых узлов в пространственном каркасе;
  • назначение и область применения железобетонной продукции.

Следует обратить внимание, что величина нахлеста уменьшается при возрастании марки применяемого бетона. В тех случаях, когда используется вязальная проволока, дистанция между стержнями нередко принимается равной нулю, так как в данной ситуации она зависит исключительно от высоты профильных выступов

В тех случаях, когда используется вязальная проволока, дистанция между стержнями нередко принимается равной нулю, так как в данной ситуации она зависит исключительно от высоты профильных выступов

Рассмотрим изменение величины нахлеста, воспринимающего сжимающие нагрузки, для арматуры класса А400 с диаметром 25 мм:

  • для бетона марки М250 стержни фиксируются с максимальным перехлестом, равным 890 мм;
  • бетонирование арматурной решетки раствором марки М350 позволяет уменьшить нахлест до 765 мм;
  • при возрастании марки применяемого бетона до М400 нахлест прутков уменьшается до 695 мм;
  • заливка арматурного каркаса бетонным раствором М450 позволяет уменьшить перехлест до 615 мм.

Для усилений растянутой зоны арматурного каркаса перехлест для указанной арматуры увеличен и составляет:

  • 1185 мм для бетона М200;
  • 1015 мм для бетона М350;
  • 930 мм для бетона М400;
  • 820 мм для бетона М450.

При выполнении мероприятий, связанных с армированием, важно правильно располагать участки нахлеста, и учитывать требования строительных норм и правил. Следует придерживаться указанных рекомендаций:

Следует придерживаться указанных рекомендаций:

  • равномерно распределять соединения по всему арматурному каркасу;

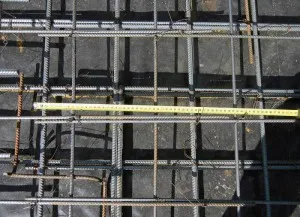

  • выдерживать минимальное расстояние между стыками не менее 610 мм;
  • учитывать марку бетонного раствора и сечение арматурных стержней.

Соблюдение требований строительных норм гарантирует прочность и надёжность бетонных конструкций, усиленных арматурным каркасом. Детально изучив рекомендации СНиП, несложно самостоятельно подобрать требуемую величину перехлеста арматуры с учетом конструктивных особенностей железобетонного изделия. Рекомендации профессиональных строителей позволят не допустить ошибок.

Существенные требования к соединениям

Во время вязания соединений методом нахлеста без применения сварки правилами определяются некоторые параметры:

  • Длина накладки.
  • Особенности местонахождения узлов в конструкции.
  • Расположение перехлестов по отношению друг к другу.

Как уже было сказано, запрещается размещать арматуру, связанную внахлест, в местах наивысшей нагрузки и максимального напряжения. Располагаться они должны в тех местах железобетонного изделия, где отсутствует нагрузка, либо же она минимальна. Если такой технологической возможности нет, размер соединения выбирается из расчета — 90 сечений (диаметров) стыкующихся прутьев. Технические нормы четко регламентируют, какими должны быть размеры таких соединений. Однако их величина может зависеть не только от сечения. На неё также влияют следующие критерии:

  • степень нагрузки;
  • марка используемого бетона;
  • класс арматуры;
  • расположение узлов соединения в конструкции;
  • место применения железобетонного изделия.

В тех случаях, когда используется вязальная проволока, дистанция между стержнями нередко принимается равной нулю

Основополагающим условием при выборе протяженности перехлеста является диаметр арматуры. Следующая таблица может быть использована для удобного расчета размеров стыковки прутьев при вязании без применения метода сварки. Как правило, их размер подводится к 30-кратной величине сечения применяемой арматуры.

Сечение арматуры, см Размер нахлеста
В сантиметрах В миллиметрах
1 30 300
1,2 31,6 380
1,6 30 480
1,8 32,2 580
2,2 30,9 680
2,5 30,4 760
2,8 30,7 860
3,2 30 960
3,6 30,3 1090

Существуют также минимизированные величины связки прутьев внахлест. Они назначаются исходя из прочности бетона и степени давления.

Дистанция между арматурными стержнями, которые стыкуются нахлестом, в горизонтальном и вертикальном направлении обязана быть от 25 мм и выше

В сжатой зоне бетона:

Сечение арматуры (класс А400), см Класс бетона (прочность)
В/20 В/25 В/30 В/35
Марка бетона
М/250 М/350 М/400 М/450
Размер нахлеста (в сантиметрах)
1 35,5 30,5 28 25
1,2 43 36,5 33,5 29,5
1,6 57 49 44,5 39,5
1,8 64 55 50 44,5
2,2 78,5 67 56 54,5
2,5 89 76,5 69,5 61,5
2,8 99,5 85,5 78 69
3,2 114 97,5 89 79
3,6 142 122 98,5

Перечень измерений на растянутой зоне бетона:

Сечение арматуры (класс А400), см Класс бетона (прочность)
В/20 В/25 В/30 В/35
Марка бетона
М/250 М/350 М/400 М/450
Размер нахлеста (в сантиметрах)
1 47,5 41 37 33,0
1,2 57 49 44,5 39,5
1,6 76 65 59,5 52,5
1,8 85,5 73 74,5 59,0
2,2 89,5 89,5 27,5
2,5 93 82,0
2,8 114 104 92,0
3,2 130
3,6

Правильное расположение нахлеста касательно друг друга и всей конструкции имеет колоссальное значение для повышения прочности скелета фундамента.

Требования уже упомянутых выше строительных норм и правил (СНиП) гласят, что расстояние между стыковочными соединениями должно быть более 61 см.

В случае несоблюдения такой дистанции бетонное основание может быть подвергнуто деформациям вследствие всех оказываемых на него нагрузок на этапе сооружения здания, а также во время его эксплуатации.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом. Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных. Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Типы анкеровки

Теперь поговорим о категориях анкеровки, которые известны сегодня. Речь идет о 3 видах:

  • прямой;
  • базовой;
  • с отгибом.

Прямая

Этот вариант применяется, если его дает возможность применить геометрия части бетона, выполняющей роль защиты и непосредственно конструкции. Этот вариант подойдет исключительно для профиля периодического характера. Тогда можно произвести наращивание несущих характеристик бетонного раствора посредством допобжатия камня от моментов силового характера внешнего типа в анкеровочных местах. Это позволяет существенно увеличить качество схватывания.

При осуществлении процесса прямого варианта продольное усиление пробует осуществить надкол монолита в защитном бетонном слое по причине напряжений касательного характера. Анкеровочная длина тут будет варьироваться от большого количества аспектов, но в защите сцепку не требуется проводить без арматуры поперечного типа либо допмероприятий, что позволяют избежать сколов вышеупомянутого слоя.

Область скалывания части защиты может стать больше через монтаж сверху перпендикулярной арматуры продольного характера. Шаг либо диаметр хомутов в точке прямой анкеровки тут будет высчитываться, исходя категории диаметра и вида арматурного хомута. Говоря о частях из бетонного раствора типа А, что отличается мелкозернистостью, расчетную анкеровочную длину следует увеличить на:

  • 5ds, если бетон сжатый;
  • 10ds, если он растянутый.

Базовая

Следует сказать, что прямая анкеровка с так называемыми лапками используется исключительно с арматурой, что оснащена периодическим профилем. Гладкие прутья растянутого типа закрепляют с применением петель, крюков, анкеров и так далее. Специалисты не рекомендуют применять данные решения для арматуры сжатого типа. Если говорить о расчетах анкеровочной длины арматуры, то требуется принимать в расчет следующие показатели и аспекты:

  • профиль;
  • тип стали;
  • крепость бетона и марка;
  • сечение;
  • методику анкеровки;
  • конструкционные особенности;
  • напряжение в точке сцепки.

Существует спецформула подсчитывания базовой анкеровочной длины, что призвана осуществлять переход усилий в стали с сопротивлением на бетонный раствор. В ней содержится показатель площади поперечного стержневого диаметра и периметр в одном сечении, что высчитываются по диаметру номинального характера.

С отгибом

Загибание арматурных прутов производится при изготовлении, хотя может и непосредственно на объекте при армировании либо иной операции. Сгибание осуществляют без нагрева во избежание температурных деформаций. Анкеровку прутьев, что уже растянуты, производят при помощи крюка. Тут будет все зависеть от того, на сколько градусов потребуется сформировать отгиб на углах.

При воплощении в жизнь именно этой методики анкеровки продольное усилие растягивающего типа пробует осуществлять разгибание концов стержней и помять бетонный слой по отгибному радиусу. В точке, где возможен разгиб, потребуется произвести монтаж некоторого количества прутов поперечного типа. Производя анкеровку с отгибом на 90-градусный угол, требуется сделать, чтобы длина прямого кончика была не менее 12 мм, а при 180 – не меньше 70.

Прямые области входа прута от границы старта перехода усилий на бетонный раствор до точки, где стартует отгиб, должны быть не менее 3 ds. Расчетную длину при отгибе вычисляют по вышеупомянутой методике. Можно снижать цифру, но не более 30%.

При отгибании кончика арматуры поперечного типа под 135-градусным углом, прямая часть должна быть минимум 75 мм и 6 dsw, а при 90-градусном угле – 8. Арматура поперечного типа должна иметь хороший отгиб крючка на 135 мм. Отгибный диаметр будет варьироваться от наименьшего оправочного диаметра и продольного прута. Хомутовый отгиб должен располагаться в зажатой области конструкции.

Самый маленький оправочный диаметр для пруткового отгиба будет 3 ds, а с гладкой арматурой – 2,5. Следует добавить, что методика анкеровки должна определяться исключительно проектировщиком. Если же произошла ситуация, когда расчетный отгибный диаметр нельзя расположить в сечении конструкции геометрически, то следует увеличить диаметр либо количество арматуры. Еще один неплохой вариант – выбрать иную методику анкеровки.

Все об анкеровке арматуры смотрите в видео ниже.

Требования к стыковке арматуры

Соединения арматуры Требование СП63.13330.2012 «Бетонные и железобетонные конструкции».

Стыки арматуры внахлестку (без сварки) применяют при стыковании стержней с диаметром рабочей арматуры не более 40 мм. Стыки растянутой или сжатой арматуры должны иметь длину перепуска (нахлестки) не менее значения длины L, определяемого по формуле L= à*L0,an . (8.5) где L0,an — базовая длина анкеровки, определяемая по формуле 10.1 (СП63.13330.2012) или по таблице; коэффициент à — для растянутой арматуры принимают равным 1,2, а для сжатой арматуры — 0,9. При этом должны быть соблюдены следующие условия: — относительное количество стыкуемой в одном расчетном сечении элемента рабочей растянутой арматуры периодического профиля должно быть не более 50 %, гладкой арматуры (с крюками или петлями) — не более 25 %; — усилие, воспринимаемое всей поперечной арматурой, поставленной в пределах стыка, должно быть не менее половины усилия, воспринимаемого стыкуемой в одном расчетном сечении элемента растянутой рабочей арматурой; — расстояние между стыкуемыми рабочими стержнями арматуры не должно превышать 4 ds; — расстояние между соседними стыками внахлестку (по ширине железобетонного элемента) должно быть не менее 2 ds и не менее 30 мм. В качестве одного расчетного сечения элемента, рассматриваемого для определения относительного количества стыкуемой арматуры в одном сечении, принимают участок элемента вдоль стыкуемой арматуры длиной 1,3L. Считается, что стыки арматуры расположены в одном расчетном сечении, если центры этих стыков находятся в пределах длины этого участка.

Допускается увеличивать относительное количество стыкуемой в одном расчетном сечении элемента рабочей растянутой арматуры до 100%, принимая значение коэффициента à равным 2,0. При относительном количестве стыкуемой в одном расчетном сечении арматуры периодического профиля более 50 % и гладкой арматуры более 25 % значения коэффициента ? определяют по линейной интерполяции. При наличии дополнительных анкерующих устройств на концах стыкуемых стержней (приварка поперечной арматуры, загиб концов стыкуемых стержней периодического профиля и др.) длина перепуска стыкуемых стержней может быть уменьшена, но не более чем на 30%. В любом случае фактическая длина перепуска должна быть не менее 0,4àL0,ап, не менее 20 ds и не менее 250 мм. (п.10.3.30).

В изгибаемых и внецентренно сжатых элементах конструкций допускается осуществлять стыкование рабочей арматуры при диаметре стержней до 20 мм — в 7- и 8-балльных зонах внахлестку без сварки, а в зонах 9 баллов — внахлестку без сварки, но с «лапками» или другими анкерными устройствами на концах стержней. Длина нахлестки должна быть на 30 % больше значений, требуемых по действующим нормативным документам на бетонные и железобетонные конструкции (СП 63.13330), с учетом дополнительных требований настоящего свода правил. При диаметре стержней 20 мм и более соединение стержней и каркасов должно выполняться с помощью специальных механических соединений (опрессованных и резьбовых муфт) или сварки независимо от сейсмичности площадки. Шаг хомутов в местах стыкования внахлестку без сварки арматуры внецентренно сжатых элементов должен быть не более 8d. Стыкование арматуры сварными соединениями внахлестку, как правило, не допускается. При стыковании арматуры в малоответственных конструкциях, кроме элементов несущего остова зданий, возможно применение сварных соединений арматуры внахлестку. При этом значение длины сварных швов должно быть на 30 % больше значений, требуемых по ГОСТ 14098 для сварного соединения типа С23-Рэ. В изгибаемых и внецентренно сжатых элементах стыки арматуры внахлестку со сваркой и без сварки следует располагать вне зон максимальных изгибающих моментов (п. 6.7.12).

Виды соединений между арматурными элементами

Желая разобраться с возможными вариантами стыковки арматурных прутков, многие мастера обращаются к требованиям действующих нормативных документов. Ведь удачно выполненное соединение обеспечивает требуемый запас прочности на сжатие и растяжение. Некоторые застройщики пытаются найти ответ согласно СНиП 2 01. Другие – изучают строительные нормы и правила под номером 52-101-2003, содержащие рекомендации по проектированию конструкций из железобетона, усиленного ненапряженной стальной арматурой.

В соответствии с требованиями действующих нормативных документов для усиления ненапряженных элементов применяется стальная арматура, в отличие от напряженных конструкций, где для армирования используются арматурные канаты классов К7 и выше. Остановимся на применяемых методах фиксации арматурных стержней.

В действующих строительных нормах и правилах (СНиП) подробно описывается крепление арматуры всеми существующими в настоящее время способами

Возможны следующие варианты:

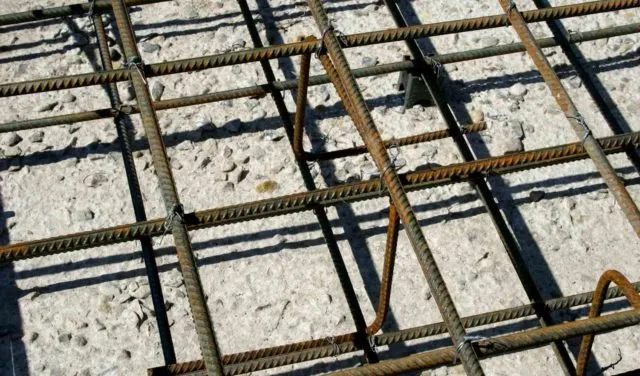

соединение внахлест вязаных стержней без применения сварки. Фиксация осуществляется с использованием дополнительных стальных прутков изогнутой формы, повторяющих конфигурацию арматурного соединения. Допускается согласно СНиП выполнение нахлеста прямых стержней с поперечным креплением элементов при помощи вязальной проволоки или специальных хомутов.

Нахлест арматуры при вязке зависит от диаметра прутков. Залитые бетоном конструкции из вязаных прутков широко применяются в области частного домостроения. Застройщика привлекает простота технологии, легкость соединения и приемлемая стоимость стройматериалов;

фиксация арматурных прутков с помощью бытового электросварочного оборудования и профессиональных агрегатов. Технология соединения арматуры с помощью сварочных установок имеет определенные ограничения. Ведь в зоне сваривания возникают значительные внутренние напряжения, отрицательно влияющие на прочностные характеристики арматурных каркасов.

Выполнить перехлест арматурных прутков с помощью электросварки можно, используя арматуру определенных марок, например, А400С. Технология сваривания стальной арматуры в основном используется в области промышленного строительства.

Строительные нормы и правила содержат указание о необходимости усиления бетонного массива не менее, чем двумя цельными арматурными контурами. Для реализации указанного требования производится соединение стальных стержней с перекрытием. СНиП допускает использование стержней различных диаметров. При этом максимальный размер поперечного сечения прутка не должен превышать 4 см. СНиП запрещает производить соединение стержней внахлест с помощью вязальной проволоки и сварки в местах действия значительной нагрузки, расположенной вдоль или поперек оси.

К таковым относят механические и сварные соединения стыкового типа, а также стыки внахлест, выполняемые без сварки

Виды соединений между арматурными элементами

Желая разобраться с возможными вариантами стыковки арматурных прутков, многие мастера обращаются к требованиям действующих нормативных документов. Ведь удачно выполненное соединение обеспечивает требуемый запас прочности на сжатие и растяжение. Некоторые застройщики пытаются найти ответ согласно СНиП 2 01. Другие – изучают строительные нормы и правила под номером 52-101-2003, содержащие рекомендации по проектированию конструкций из железобетона, усиленного ненапряженной стальной арматурой.

В соответствии с требованиями действующих нормативных документов для усиления ненапряженных элементов применяется стальная арматура, в отличие от напряженных конструкций, где для армирования используются арматурные канаты классов К7 и выше. Остановимся на применяемых методах фиксации арматурных стержней.

Возможны следующие варианты:

соединение внахлест вязаных стержней без применения сварки. Фиксация осуществляется с использованием дополнительных стальных прутков изогнутой формы, повторяющих конфигурацию арматурного соединения. Допускается согласно СНиП выполнение нахлеста прямых стержней с поперечным креплением элементов при помощи вязальной проволоки или специальных хомутов.

Нахлест арматуры при вязке зависит от диаметра прутков. Залитые бетоном конструкции из вязаных прутков широко применяются в области частного домостроения. Застройщика привлекает простота технологии, легкость соединения и приемлемая стоимость стройматериалов;

фиксация арматурных прутков с помощью бытового электросварочного оборудования и профессиональных агрегатов. Технология соединения арматуры с помощью сварочных установок имеет определенные ограничения. Ведь в зоне сваривания возникают значительные внутренние напряжения, отрицательно влияющие на прочностные характеристики арматурных каркасов.

Выполнить перехлест арматурных прутков с помощью электросварки можно, используя арматуру определенных марок, например, А400С. Технология сваривания стальной арматуры в основном используется в области промышленного строительства.

Строительные нормы и правила содержат указание о необходимости усиления бетонного массива не менее, чем двумя цельными арматурными контурами. Для реализации указанного требования производится соединение стальных стержней с перекрытием. СНиП допускает использование стержней различных диаметров. При этом максимальный размер поперечного сечения прутка не должен превышать 4 см. СНиП запрещает производить соединение стержней внахлест с помощью вязальной проволоки и сварки в местах действия значительной нагрузки, расположенной вдоль или поперек оси.

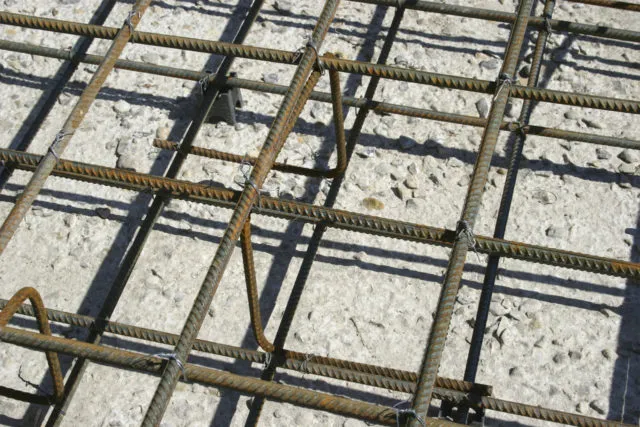

Основные требования к выполнению соединений нахлестом

При выполнении вязки стыков арматуры нахлестом существуют определенные строительной документацией правила. Они определяют следующие параметры:

  • Величину накладки стержней;
  • Особенности расположения самих соединений в теле бетонируемой конструкции;
  • Местонахождение соседних перепусков относительно друг друга.

Учет этих правил позволяет создавать надежные железобетонные конструкции, и увеличивать срок их безаварийной работы. Теперь обо всем подробнее.

Где располагать при вязке нахлестные соединения арматуры

СНиП не допускает расположение мест вязки арматуры нахлестом в областях наибольшей нагрузки на них. Не рекомендуется располагать стыки и в местах, где стальные стержни испытывают максимальное напряжение. Все стыковочные соединения прутов лучше всего размещать в ненагруженных участках ЖБИ, где конструкция не испытывает напряжения. При заливке ленточного фундамента перепуски окончаний арматуры разносят в места с минимальным крутящим моментом и с минимальным изгибающим моментом.

Какую делать величину нахлеста арматуры при вязке

Поскольку вязка арматуры внахлест определяется технической документацией, то там четко указана протяженность стыковочных соединений. При этом величины могут колебаться не только от диаметра используемых прутов, но и от таких показателей как:

  • Характер нагрузки;
  • Марка бетона;
  • Класс арматурной стали;
  • Мест соединения;
  • Назначения ЖБИ (горизонтальные плиты, балки или вертикальные колонны, пилоны и монолитные стены).

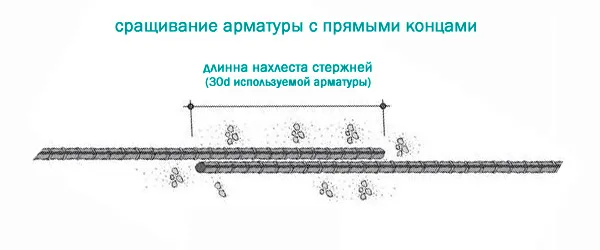

Сращивание арматурных стержней при выполнении нахлеста

В целом же протяженность нахлеста прутов арматуры при вязке определяется влиянием усилий, возникающих в стержнях, воспринимаемых сил сцеплением с бетоном, воздействующими по всей длине стыка, и силами, оказывающими сопротивления в анкеровке армирующих прутов.

Для удобства расчетов нахлеста армирующих стержней при вязке силового каркаса монолитного фундамента предлагаем воспользоваться таблицей с указанными величинами диаметра и их напуска. Практически все величины сводятся к 30-ти кратному диаметру применяемых стержней.

Величина напуска арматуры в диаметрах
Диаметр арматурной стали А400, мм Величина нахлеста
в диаметрах в мм
10 30 300 мм
12 31,6 380 мм
16 30 480 мм
18 32,2 580 мм
22 30,9 680 мм
25 30,4 760 мм
28 30,7 860 мм
32 30 960 мм
36 30,3 1090 мм

В зависимости от нагрузок и назначения железобетонных изделий длина нахлестных соединений стержневой стали изменяется в сторону увеличения:

Напуск арматуры в зависимости от назначения ЖБИ
Вид нагрузки Назначение ЖБИ
Горизонтальное использование, в диаметрах Вертикальное использование, в диаметрах
В сжатом бетоне 33,8 ᴓ 48,3 ᴓ
В растянутом бетоне 47,3 ᴓ 67,6 ᴓ

В зависимости от марки бетона и характера нагрузки, применяемого для заливки монолитной ленты фундамента и прочих железобетонных элементов, минимальные рекомендуемые величины перепуска арматуры в процессе вязки будут следующими:

Для сжатого бетона
Диаметр армирующей стали А400 используемой в сжатом бетоне, мм Длина нахлеста армирующих стержней для марок бетона (класс прочности бетона), в мм
М250 (В20) М350 (В25) М400 (В30) М450 (В35)
10 355 305 280 250
12 430 365 335 295
16 570 490 445 395
18 640 550 500 445
22 785 670 560 545
25 890 765 695 615
28 995 855 780 690
32 1140 975 890 790
36 1420 1220 1155 985
Для растянутого бетона
Диаметр армирующей стали А400 используемой в растянутом бетоне, мм Длина нахлеста армирующих стержней для марок бетона (класс прочности бетона), в мм
М250 (В20) М350 (В25) М400 (В30) М450 (В35)
10 475 410 370 330
12 570 490 445 395
16 760 650 595 525
18 855 730 745 590
22 1045 895 895 275
25 1185 1015 930 820
28 1325 1140 1040 920
32 1515 1300 1185 1050
36 1895 1625 1485 1315

Как расположить друг относительно друга арматурные перепуски

Для увеличения прочности силового каркаса фундамента очень важно правильно располагать нахлесты арматуры относительно друг друга в обеих плоскостях тела бетона. СНиП и ACI рекомендуют разносить соединения, таким образом, чтоб в одном сечении было не более 50% перепусков

При этом расстояние разбежки, как определено в нормативных документах, должно быть не менее 130% длинны стыковочного соединения стержней.

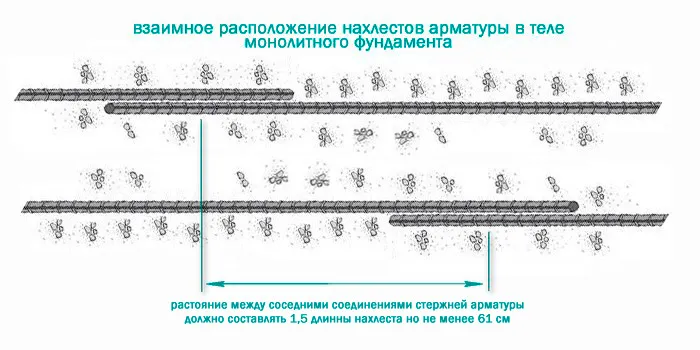

Взаимное расположение арматурных перепусков в теле бетона

Согласно нормам ACI 318-05 взаимное расположение стыковочных соединений должно находиться на расстоянии не менее 61 сантиметра. Если дистанция будет не соблюдена, то повышается вероятность деформации бетонного монолитного основания от нагрузок, оказываемых на него в процессе возведения здания и его последующей эксплуатации.

Способы удлинения арматуры в каркасе

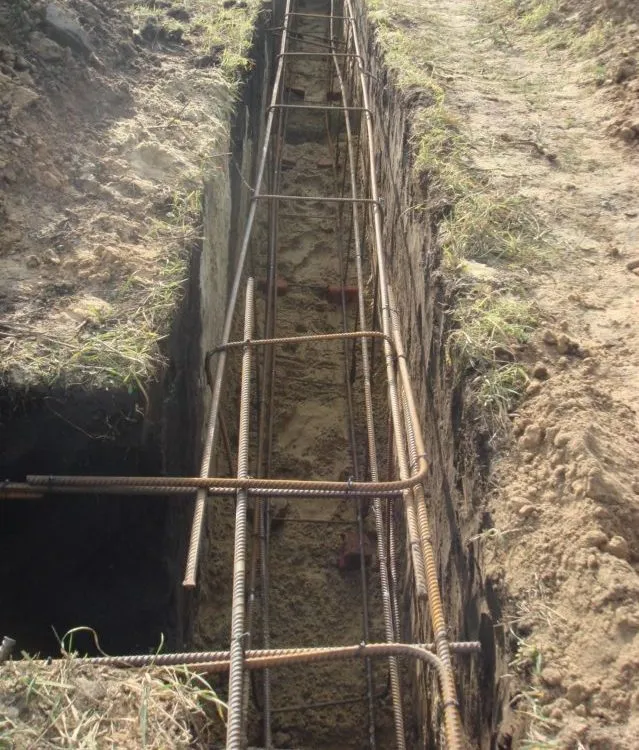

Такие бетонные конструкции, как фундаменты, стены, колонны, опоры мостов, должны в течение длительного времени выдерживать серьезную нагрузку, не разрушаясь и не деформируясь под её действием. Их усиливают с помощью как минимум двух контуров сплошного безразрывного металлокаркаса, для создания которого часто не хватает длины стальных стержней, и их приходится сращивать. Делается это двумя способами: сваркой и перевязкой проволокой. В обоих случаях соединение встык не допускается, требуется перехлест арматуры, длина которого определяется исходя из способа сращивания.

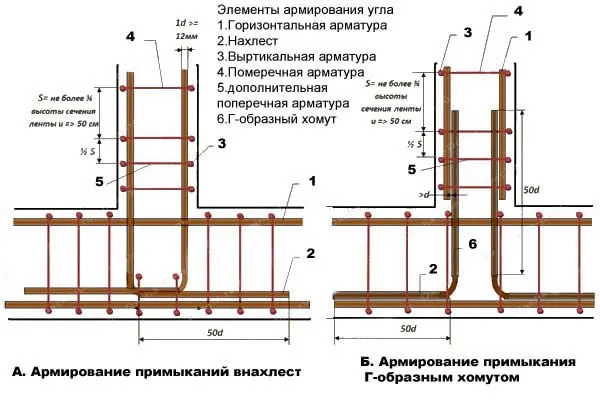

Независимо от способа соединения, нахлест нельзя делать на участках с максимальной сосредоточенной нагрузкой. Например, в углах фундамента, в точках пересечения несущих стен, под колоннами и т.д. Поэтому арматурным работам должен предшествовать расчет и создание проекта раскладки прутков.

Пересечения лент фундамента лучше проходить сплошными стержнями без разрывов и соединенийИсточник stroidom-shop.ru

Если это условие технически трудно или невозможно выполнить, нахлест арматуры при вязке на участке с повышенной нагрузкой должен иметь длину не менее 90 её диаметров. К примеру, при использовании стержней диаметром 16 мм, их перехлест на стыках должен составить минимум 144 см:

16 х 90 = 1440 мм.

В остальных случаях действуют другие правила и формулы, свои для каждого способа соединения стержней.

1 Нахлест арматуры при вязке – СНиП и их основные положения

Санитарные нормы и правила 2003 года указывают все существующие на сегодняшний день виды соединения строительной арматуры. К таковым относят механические и сварные соединения стыкового типа, а также стыки внахлест, выполняемые без сварки. Механические производятся резьбовыми или спрессованными муфтами при помощи специальных агрегатов, сварочные предполагают осуществление сварочных работ, а соединения внахлест могут быть трех видов:

  • стержни с прямыми концами с монтажом или приваркой на нахлестке стержней (поперечных);
  • профильные периодические стержни с прямыми концами;
  • стержни с лапками, крюками, петлями (их называют загибами).

Нахлестом рекомендовано соединять арматуру сечением не более 40 миллиметров. В документе, являющемся аналогом интересующих нас Саннорм (ACI 318–05), допускается сечение стержней не более 36 миллиметров. Такое ограничение обусловлено тем, что испытания надежности соединения большей по диаметру арматуры практически не проводились, а значит, каких-либо подтвержденных данных на этот счет не имеется.

Арматуру запрещено соединять в местах максимального напряжения стержней и зонах приложения (концентрированного) нагрузки на них. Осуществлять соединение допускается как без вязальной проволоки, так и с таковой. В последнем случае проволока используется для вязки арматуры. Специалисты советуют применять опрессованные соединения либо винтовые муфты при работе со стержнями сечением более 25 мм. Это связано с тем, что в данном случае:

  • увеличивается уровень безопасности сооружения (на участках стыков наблюдается ограничение объема бетонирующей смеси);
  • снижаются финансовые затраты на армирование (нахлесты, как правило, требуют немалого перерасхода арматуры – до 20–25 %).

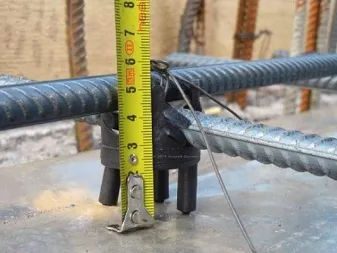

Дистанция между арматурными стержнями, которые стыкуются нахлестом, в горизонтальном и вертикальном направлении обязана быть от 25 мм и выше. Соблюдение этого условия дает возможность бетону без проблем проникать в «укромные» места каркаса. Для арматуры сечением более 25 мм рекомендуется подбирать величину указанной дистанции, идентичную диаметру стержней. А вот наибольшее расстояние между элементами армирования по ширине фундаментной ленты должно составлять до восьми сечений арматурных деталей.

В тех случаях, когда используется вязальная проволока, дистанция между стержнями нередко принимается равной нулю, так как в данной ситуации она зависит исключительно от высоты профильных выступов. При этом наибольшее расстояние между элементами армирования подбирают таким образом, чтобы оно было не выше четырех диаметров арматурных стержней. Дистанция же между парами стыков, расположенных рядом друг с другом, при нахлесточном соединении принимается не ниже 30 мм (не меньше, чем два диаметра стержней).

Чем соединять арматуру?


Арматуру можно соединять различными способами, в зависимости от требуемой конструкции и условий эксплуатации. Некоторые из наиболее распространенных способов соединения арматуры включают в себя:

  1. Сварка. Сварка является одним из наиболее прочных способов соединения арматуры. Для сварки используется электродуговая сварка, которая позволяет соединять металлические детали, в том числе арматуру, при помощи электрической дуги.

  2. Завальцовка. Завальцовка — это процесс соединения двух концов арматуры с помощью специального инструмента, который разглаживает края и соединяет их вместе.

  3. Скрепление болтами. Болты используются для соединения двух концов арматуры вместе. Для этого на концах арматуры сверлятся отверстия, а затем скрепляются болтами.

  4. Соединение гибкими зажимами. Гибкие зажимы позволяют соединять арматуру без необходимости сварки, завальцовки или применения болтов. В этом случае используется специальная пружина или зажим, который закрепляется на концах арматуры и держит их вместе.

Важно учитывать, что при соединении арматуры необходимо соблюдать требования строительных норм и правил, а также производителя конкретной арматуры, чтобы обеспечить максимальную прочность и надежность конструкции.

Видео. Армирование фундамента от А до Я | Способы и техника армирования

Добавить комментарий

2024 © RiStroy Дизайн. Строительство. Ремонт. Дача
