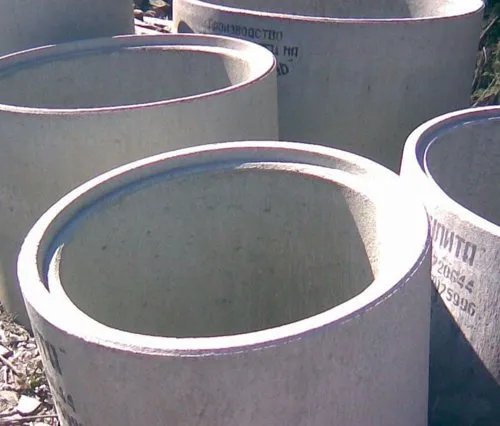

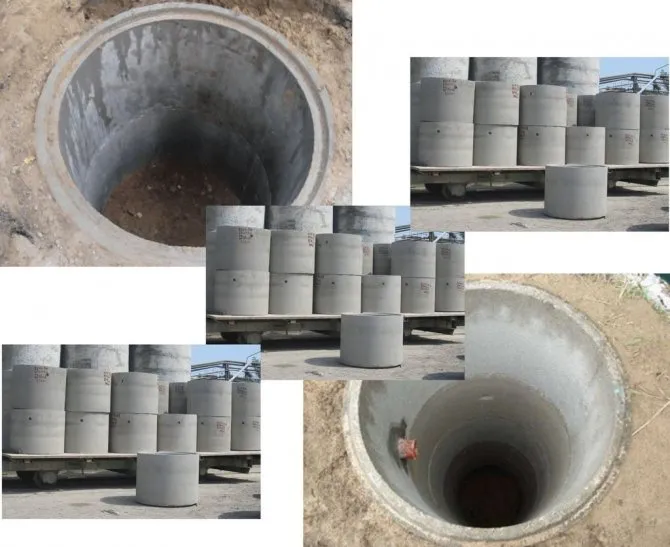

Объем и параметры бетонных колец разных размеров — 1, 1,5, 2 м

Основные характеристики бетонных колец

При выборе бетонных колец необходимо обратить внимание на определенные параметры, которые влияют на удобство использования и долговечность данного элемента. Одной из важных характеристик является материал, из которого изготовлено кольцо.

1. Материал, из которого изготавливается кольцо. Для производства этих конструкций используют различные марки бетона (желательно те которые выше 500 по нумерации), щебень, полимерпесчаные смеси, полимерные примеси и армирующую сетку из стального прута. Эти материалы отличаются высоким показателем прочности, а также обладают устойчивостью к агрессивным условиям внешней среды и воздействию влаги.
2. Размер кольца. Стандартной высотой для большинства бетонных колец является 90 см. Диаметр варьируется от 70 до 200 см, а толщина стенок – от 8 до 12 см. Также для строительных работ могут использоваться конструкции нестандартных размеров, которые изготавливаются индивидуально.

Железобетонные конструкции давно занимают лидирующее положение на рынке стройматериалов, но и при их использовании покупатель должен быть готов к столкновению с некоторыми трудностями. При сравнении с аналогичной продукцией, выполненной из других материалов (пластик, полимерные смеси), можно выделить неоспоримые преимущества:

• пригодность для любых типов сооружений;
• доступность цен;
• большой выбор размерных моделей;
• долговечность и прочность, обеспеченные использованием тяжелого армированного бетона марок 200-500;
• жесткость конструкции, которую можно устанавливать и на нестабильных грунтах;
• простота и скорость монтажа;
• возможность изготовлять комплектующие на месте работ своими руками;
• надежная защита от сезонного вспучивания грунта и от попадания в систему грунтовых вод.

К недостаткам относятся:

• трудности транспортировки;
• габариты и вес, которые требуют при установке использования специальной техники;
• отсутствие мобильности (установленный колодец перенести крайне проблематично).

Однако на популярность колец из бетона эти сложности не влияют никак. Покупатели хорошо представляют себе и транспортные и монтажные затраты и заранее к ним готовы.

Преимущества и недостатки

Преимуществами бетонных колец для использования в строительных целях являются следующие свойства конструкции:

• долгий срок службы (более 10 лет);
• доступная цена;
• простая установка за счёт правильной геометрической формы;
• высокая прочность и надёжность эксплуатации.

Однако при наличии ряда достоинств бетонные кольца имеют два существенных недостатка:

• дополнительные расходы на доставку и установку – большой вес конструкции не позволит установить её самостоятельно, поэтому потребуются услуги спецтехники;
• неравномерная нагрузка на большую массу кольца, может привести к образованию сколов и трещин.

Монтаж септика

Как выбрать место для монтажа

Благодаря своей герметичности к месту установки высоких требований нет, но стандартные следует учесть:

• резервуар устанавливается минимум 20 метров от источника воды
• не ближе чем 5 м до строения
• должен быть оборудован свободный подъезд
• Допустимая глубина шамбо 3 метра
• Разрешенное заполнение до уровня отметки 35 см от края стенки.
• Правильно выбрать объем
• Крышка септика полностью герметичная и утепленная.

Когда вопрос с местом монтажа решен, следует вычислить требуемый объем накопителя.

Чтобы избежать, частые вызовы ассенизаторов и переполнения септика, расчет объема делается на основании следующих факторов:

• Количество проживающих человек
• Наличие ванной и бытового оборудования работающего с водой (посудомоечная и стиральная машины и т.п.)

По статистике 1 человек в день потребляет 200 литров воды – это с учетом принятия водных процедур.

Произвести подсчет не сложно, к получившемуся числу всегда прибавляют еще 1/3, для безопасности и чтобы не допустить переполнения (например: приехали гости, и расход воды увеличился).

Как говорилось выше септик шамбо можно организовать несколькими способами. Рассмотрим каждый из них.

Шамбо из бетонных колец

Для септика лучше использовать железобетонные кольца. Они более прочные. Изделия отливаются строго по ГОСТу. Имеют высоту 1 метр и диаметр от 1.5 метров. Также отдельно выпускаются дно, доборные кольца, перекрытие с люком и изделия с глухим дном.

Учитывая, что допустимая глубина резервуара 3 метра, конструкция из бетонных колец имеет ограничения по объему.

Монтаж

• На выбранном месте вырывается котлован, диаметром больше колец на 0.5 метра, глубиной 3 метра.
• Дно засыпается смесью из песка и щебня.
• Опускается первое кольцо (оно может быть с дном или без него.)
• Второе и третье кольца устанавливаются поочередно, скрепляясь между собой специальными пазами.
• В третьем кольце делается отверстие под патрубок, для подсоединения канализационной трубы
• Швы обрабатываются бетонным раствором
• После застывания цементной смеси, места соединения еще раз обрабатываются герметиком или мастикой.
• К патрубку подсоединяется труба. Место соединения обрабатывается герметиком.
• Организуется дно. Заливается бетонная стяжка или герметизируются швы с отдельным дном.
• Свободное пространство между почвой и стенками септика заполняется грунтом. Хорошо если почва глинистая и можно добавить гравий.
• Прокладка труб делается под уклоном к септику, чтобы работала система самотека.
• Готовый септик накрывается крышкой.

Септик шамбо своими руками

• Выкапывается котлован требуемой формы и объема. В отличие, от бетонных колец, монолитный резервуар можно сделать желаемого объема. Ограничения только по глубине.
• Собирается опалубка по форме.
• Заливается бетонной смесью.
• После того, как цемент застынет, делается отверстие под трубу или же его можно организовать в процессе заливки, сразу установив патрубок в нужном месте.
• Монтируется дно. На подушку из песка и щебня выливается бетонная смесь, она должна закрывать стенки накопителя, как минимум на 5 см.
• Производится подключение сточной трубы.
• Накопитель накрывается плотной утепленной крышкой. Обычно в качестве перекрытия используют металлические или деревянные щиты.

К сведению. Иногда шамбо делается из кирпича, но такой вариант используется редко по причине дороговизны и сложности монтажа.

Установка готового резервуара

В качестве готовых накопителей чаще всего используют пластиковые изделия, бочки и кубы. Они отличаются высокой прочностью, небольшим весом, простой установкой и долгим сроком службы.

Стоит заметить, что высокопрочный пластик, из которого отливают емкости, не подвержен коррозии и гниению.

Готовые емкости в своем большинстве оснащены герметичной крышкой, что является явным преимуществом по сравнению с самодельными перекрытиями.

Установка готового накопителя

• Выкопать котлован под септик
• Дно устелить подушкой из песка и щебня или залить бетонную стяжку.
• Установить резервуар
• Произвести подключение канализационной трубы

Важно. При высоком уровне промерзания почвы стоковые трубы, крышку и сам септик требуется утеплить. Для этого используется щебень, рубероид и геоткань.

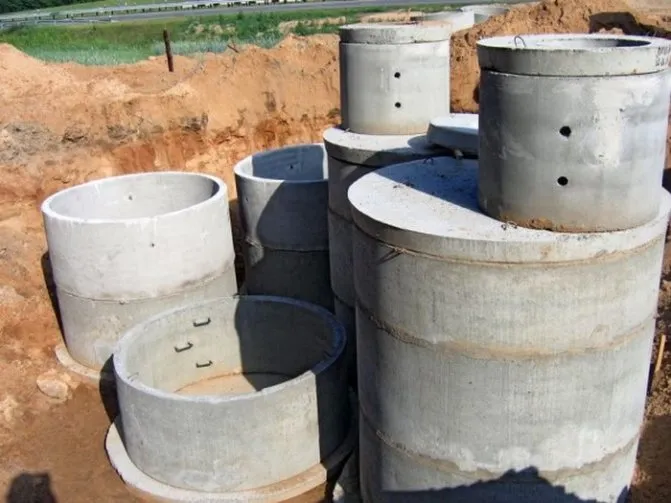

Типы колец

Классифицируют бетонные кольца согласно типу конструкционного исполнения стандартных размеров и по нормам ГОСТа.

По типу конструкционного исполнения стандартных размеров диаметр колец варьируется в интервале от 7 до 20 дм, а их высота – от 1 до 10 дм.

Согласно стандартизированным нормам бетонные кольца производят следующих типов:

1. Вспомогательные (КО). Они производятся под заказ в случае необходимости кольца нестандартного размера или формы. Обе разновидности вспомогательных колёс, доборные и опорные, используются при установке сложных технологических объектов, дренажных систем, а также для обустройства поворотов инженерных коммуникаций и при сооружении горловины колодца.
2. Сборные. Такие конструкции изготавливаются только в заводских условиях, поэтому они будут успешно и долго использоваться в любых условиях. Они имеют улучшенные технические характеристики, огнеупорность, а также повышенную морозостойкость и защиту от влияния коррозии.
3. Стеновые (КС). Эти кольца не содержат дополнительных крепёжных элементов, поэтому они чаще всего используются в качестве горловин колодцев. Они легко монтируются: кольца поочерёдно укладывают друг на друга и проводят герметизацию швов при помощи бетонного раствора.
4. С днищем (ПН). Такие конструкции оснащены герметичным дном, которое не пропускает воду. Их чаще всего используют для обустройства канализационных и септичных колодцев, а также камер отстойников. Дно способно обеспечить защиту от грунтовых вод остальной конструкции, а также предотвратить попадание из бетонной ёмкости вредных веществ в грунт.
5. С замком. Бетонные кольца с замком являются довольно надёжной конструкцией, которая позволяет обеспечивать герметичность стыков и повышать устойчивость к воздействию факторов окружающей среды.
6. С плитой перекрытия (ПП). Такие кольца лучше всего подойдут для монтажа колодцев с большой глубиной. Плита перекрытия придаст бетонной конструкции большую прочность и надёжность в использовании.

Какие бывают кольца. Виды и назначение

Колодезные кольца – это железобетонные конструкции круглой формы, применяемые для обустройства инженерных коммуникаций, заглубляемых ниже уровня земли. В зависимости от сооружаемой конструкции, применяются следующие виды колец:

• Канализационные и водозаборные.
• Изделия для прокладывания подземных кабельных электросетей.
• Коллекторы.
• Газопроводные и водозаборные.

Кроме этого, на рынке встречаются такие разновидности:

• Кольца с плоским и замковым торцом.
• Ремонтные.
• Доборные.
• Опорные.

Вне зависимости от вида и предназначения, изделия изготавливаются из тяжёлого бетона, марки 200-500, выполняется армирование.

Размеры конструкций

Подбор необходимого размера бетонного кольца должен производиться в зависимости от типа конструкции, для которого он будет использован.

Например, при подборе кольца для питьевого колодца рекомендуется сначала высчитать объёмы воды, который затрачивается. Чем больше потребление воды, тем шире должен быть диаметр кольца. И только после этого по внутреннему диаметру подбирается необходимый размер конструкции.

Для того чтобы избежать возникновения проблем с монтажом из-за неправильного подбора диаметра следует обратить внимание на маркировку кольца. В ней производитель указывает все необходимые характеристики.

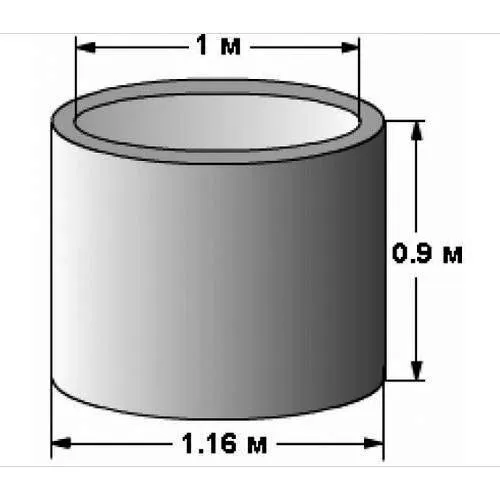

Например, стеновое бетонное кольцо марки КС-10−9 имеет внутренний диаметр 10 дм (100 см) и высоту 90 дм (90 см).

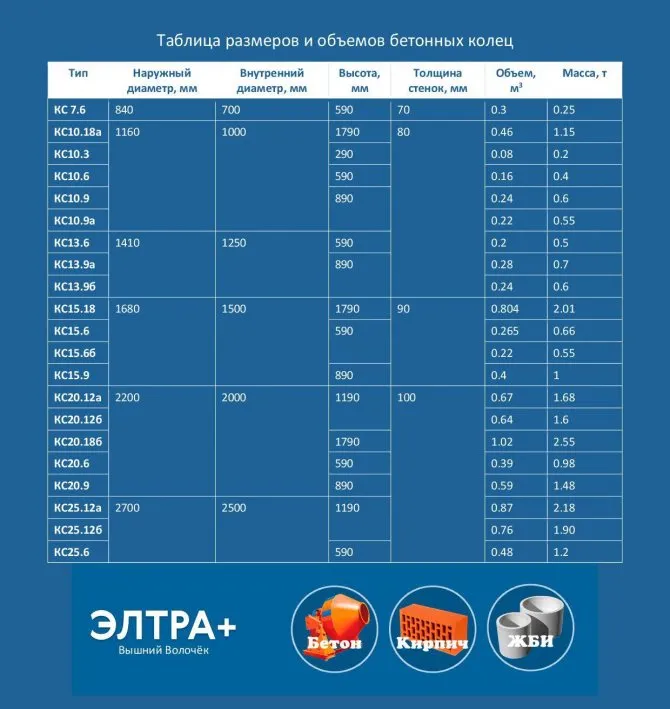

Стеновые кольца

Тип	Наружный диаметр, мм	Внутренний диаметр, мм	Высота, мм	Толщина стенок, мм	Объем, м3	Масса, т
КС 7.6	840	700	590	70	0.3	0.25
КС10.18а	1160	1000	1790	80	0.46	1.15
КС10.3	290	0.08	0.2
КС10.6	590	0.16	0.4
КС10.9	890	0.24	0.6
КС10.9а	0.22	0.55
КС13.6	1410	1250	590	0.2	0.5
КС13.9а	890	0.28	0.7
КС13.9б	0.24	0.6
КС15.18	1680	1500	1790	90	2.01
КС15.6	590	0.66
КС15.6б	0.22	0.55
КС15.9	890	0.4	1
КС20.12а	2200	2000	1190	100	0.67	1.68
КС20.12б	0.64	1.6
КС20.18б	1790	1.02	2.55
КС20.6	590	0.39	0.98
КС20.9	890	0.59	1.48
КС25.12а	2700	2500	1190	0.87	2.18
КС25.12б	0.76	1.90
КС25.6	590	0.48	1.2

Также при монтаже бетонной конструкции важную роль играет её высота. Так как чем она меньше, тем большее стыков необходимо будет подвергнуть герметизации. Однако в обратном случае, если кольцо имеет очень большую высоту, то установить его будет сложнее из-за огромного веса.

Опорные кольца

Тип	Внешний диаметр, мм	Внутренний диаметр, мм	Высота, мм	Объем бетона, куб.м	Вес, т
К-1	840	700	180	0.13
КО1	900	600	100	84
КО4	840	580	40	0.02	40
КО6	840	580	70	0.02	0.05

Плиты днища

Наименование	Диаметр D, мм	Толщина h, мм	Объем бетона, куб.м	Вес, тонн
ПН 7	840	100	0.12	0.09
ПН10	1500	100	0.18	0.45
ПН15	2000	120	0.38	0.95
ПН20	2500	120	0.59	1.48
ПН25	3000	140	0.98	2.45

Как рассчитать объем ЖБ колец

Для того чтобы определить объем колец канализационных колодцев, следует воспользоваться специальной таблицей соотношения размеров и показателей объема.

Тут вы можете видеть такие показатели как внутренний диаметр изделия, толщина его стенки, а также объем.

Соответственно, для того чтобы определить, какие все-таки нужны кольца ЖБИ для канализации, изначально нужно посчитать общий объем колодца.

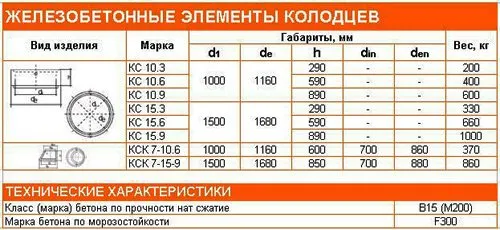

Таблица ЖБ колец

Расчеты будут вестись по очень простой формуле.

Тут потребуется перемножить три показателя:

• количество человек, постоянно проживающих в доме. Возьмем, к примеру, 5;
• дневная норма воды на одного человека в литрах. На сегодня этот показатель составляет 200 литров;
• количество дней, в течение которых стоки полностью перерабатываются. Это 3 суток.

ЖБ кольца на 3 кубометра вместе

Таким образом, произведя несложный расчет: 5*200*3, мы получим 3000 литров.

Переведя этот показатель в кубические метры, получим 3м3.

Именно такой объем должен иметь канализационный колодец для семьи из 5 человек.

Расчёт внутреннего объёма

Внутренний объем кольца считается по простой формуле. Здесь нужно перемножить R2 – радиус на высоту изделия и на 3,14 – постоянную величину.

Соответственно, чтобы получить радиус кольца, нам нужно выполнить расчет в обратном порядке.

Мы делим общий объем на 3,14 и на высоту колодца, которая в нашем случае составляет 2,3 метра при общей глубине 2,5 метра.

Так получается формула: R2=3/2,3/3,14. В результате радиус будет равен 0,65 м.

Так получается, что диаметр канализационного колодца должен быть равным 1,3 м. Такие изделия не выпускают, поэтому берем кольца диаметром 1,5 м.

Технология изготовления

Технологический процесс изготовления бетонных колец состоит из трёх этапов:

1. Монтаж раскрывающейся опалубки и каркаса. Прочную цилиндрическую форму (лучше из стали) с внешней стороны размечают двумя горизонтальными линиями, которые разделят весь диаметр формы пополам. Цилиндр разрезаются по одной черте. На эти линии прикрепляются по две штуки оконные или дверные навесы. Для соединения половин используется специальная фурнитура. На второй цилиндрической форме, которая меньше по диаметру, делают разметку аналогично большой форме, а также прикрепляют навесы и шпиндели. Шарнирные части собираются таким образом, чтобы внутренняя конструкция была выше на 1 дм внешней опалубки. Таким образом, наружный цилиндр должен открываться наружу, а внутренний – внутрь.
2. Заполнение формы бетоном составом и уплотнение массы. Укрепляющий каркас из стальной арматуры или металлической сетки заливается бетоном порционно в опорном кольце. Каждый слой тщательно уплотняется с целью удаления воздуха. За счёт этого готовое изделие становится более прочным. Для уплотнения смеси лучше применить площадочное вибрационное устройство или перфоратор. На стадии формования, на бетонной заготовке устанавливают четыре петли из проволоки, а её концы загибают и заглубляют в бетон на 4–5 дм. Для приготовления заливки используют высокосортную смесь марки М500 и выше нумерацией.
3. Демонтаж. На внешней опалубке сначала раскручивают болты. После стенки формы простукивают молотком для лучшего её отделения от бетонной заготовки.

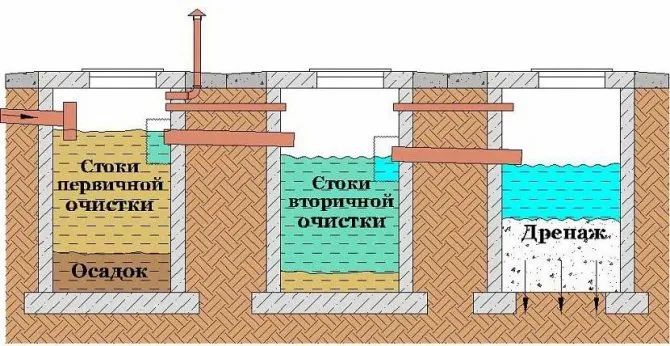

О схемах частной канализации

На загородных участках реализуют несколько схем канализации. Подходящую схему выбирают, исходя из нескольких условий — параметров грунта, рельефа местности, сезонности проживания и количества человек, постоянно живущих в доме. Обычно сооружают три вида септиков:

• Однокамерный септик. К простому однокамерному устройству прибегают, если в загородном доме живут 1-3 человека (постоянно или периодически). Главный недостаток септика состоит в том, что он выполняет в основном накопительную функцию и не способен качественно очистить сточные воды. Поэтому вызов ассенизаторской машины — частое событие в жизни владельцев однокамерного устройства.
• Двухкамерный септик. Если в загородном доме постоянно живет 3-4 человека, оптимальным способом утилизации канализационных стоков станет септик с двумя камерами; каждый из резервуаров состоит из двух-трех колец. Для бесперебойной работы необходимо соблюдение комплекса условий: уклона труб, организации гидрозащиты и теплоизоляции. Второй (переливочный) колодец является местом доочистки сточных вод; окончательно вода очищается на дренажном участке (фильтрационном поле). Двухкамерный септик объемом 5 м3 без откачки может проработать 10-12 лет.

Изготовление колец в домашних условиях

Изготовление бетонных колец самостоятельно в домашних условиях будет полезно, если человеку требуется для строительных целей не менее десятка колец. Если же их нужно меньше, то рекомендуется приобрести уже готовые изделия.

Технология производства бетонного кольца в домашних условиях будет следующей:

1. К торцам прочной стальной отливочной формы, которая состоит из двух колец, приваривают ребра жёсткости и крепят по всей длине соединительные пластины или ненужные дверные полотна. Перед бетонированием пластины или полотна стягивают полукольца в единую конструкцию.
2. Для подъёма и опускания колец при помощи крана в форму устанавливают четыре монтажные петли и их загнутые концы углубляют в бетон.
3. Изготовление бетонной смеси начинается с замеса раствора, состоящего из трёх компонентов: 3 части песка, 1 часть цемента и 1 часть щебня. Воду добавляют небольшими порциями до достижения бетонной смесью равномерной густой консистенции. Рабочая консистенция должна быть такой, чтобы она равномерно распределялась внутри формы.


   Справка! Можно не готовить бетон самостоятельно, а использовать качественный цемент, марка которого не ниже 500.

4. В готовую бетонную смесь добавляют мелкий заполнитель (щебень «семечка» фракцией в 5–10 мм и мытый песок). Он придаст бетону прочность и равномерную структуру.
5. Заливку бетона в формы производят постепенно небольшими порциями. Лучше всего использовать площадочный вибратор, который позволит удалить воздушные пузыри и пустоты. Это оборудование повысит прочность бетона. Если его в арсенале нет, то можно использовать обычный перфоратор. Для этого необходимо корпус включённого инструмента последовательно упирать в разные места наружной части формы. Вследствие этих действий вибрация через металл передастся бетону, и он начнёт оседать и уплотняться.


   Внимание! В холодное время года, когда температура опускается ниже 5ºC, необходимо использовать электропрогрев формы. В противном случае бетонная конструкция получится некачественной и наполненной пустотами.

6. После застывания бетона в форме сначала снимают внешнюю часть опалубки. Для этого убирают болты и простукивают молотком стенки формы. Внутреннюю часть будет легче удалить, если поставить две дополнительные квадратные трубы, выбив которые можно удалить внутреннюю форму.

Строительство септика: основные моменты выбора

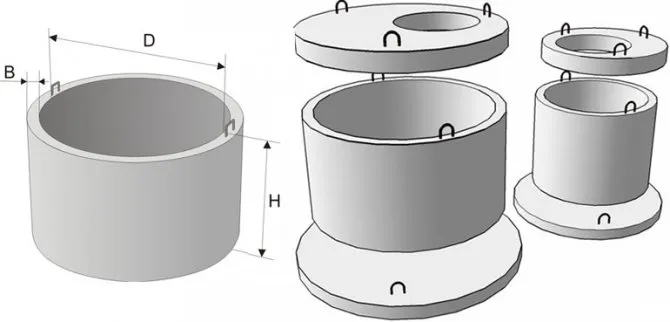

Составные элементы септиков:

• Днище или плита нижняя («ПН») имеет диаметр, соответствующий сечению стеновых колец. Задача нижней плиты – обеспечение ровного, герметичного и твердого основания, необходимого для обслуживания септиков и минимизации просадки всей конструкции на сыпучих, плывучих грунтах.
• Кольца стеновые для септиков («КС») называются рабочей частью, которая формируется на основе элементов доборного, опорного или стенового типа. Количество и размеры изделий определяет расчет проектных данных.
• Перекрытие («ПП») – это плита перекрытия, производимая на основе марки стеновых колец. Крышки оснащены монтажными петлями, смотровыми отверстиями, диаметр которых редко превышает 0,7 м.
• Горловина – конструкция, формирующаяся стеновыми кольцами, диаметр которых меньше основного размера конструкции.
• Люк – бывает как полимерным, так и бетонным, чугунным.

Важно! Начиная монтаж бетонных колец необходимо проверить все изделия на предмет сколов, наплывов, трещин, которые могут быть как производственным браком, так и возникнуть вследствие неправильной транспортировки элементов.

Стандартные размеры рекомендуют следующие показатели:

Официальное приложение от букмекерской конторы 1xBet, абсолютно бесплатно и можно перейдя по ссылке и делать ставки на спорт.

• Высота лаза – 1150 мм от основной отметки грунта до нижней отметки плиты перекрытия;
• Самая высокая грань люка не должна возвышаться над уровнем почвы более, чем на 0,8 м;
• Изнутри кольца для септика, собранные в конструкцию, промазываются раствором на основе цемента и воды, обогащенным нитратом кальция, причем слой штукатурки сухой не должен быть более 20 мм.

Важно! Размер диаметра круглых однокамерных отстойников: 1000 мм, 1500 мм, 2000 мм. Размер высоты рабочей части 1,8-2,4 м. Расчет количества бетонных колец определяется исходя из диаметра и высоты элементов, задействованных для обустройства канализации.

Где применяются?

Область применения железобетонных колец зависит от материалов, из которых они сделаны. Для их производства используют разные марки бетона, щебень и песок с широким гранулометрическим составом, металлическую арматуру или сетку. Они обеспечивают достаточный запас прочности для применения бетонных колец в сооружении колодцев для питьевой воды, скважин, коллекторов, септиков, смотровых, канализаций, газопровода. Дренажные системы также монтируются на железобетонных кольцах.

Вернуться к оглавлению

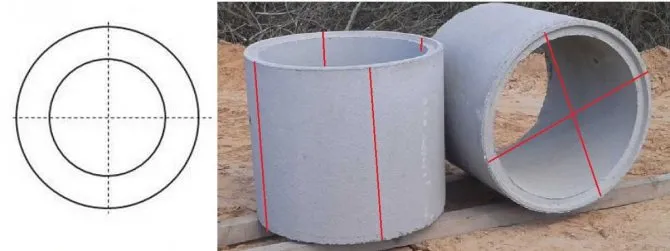

Как проверить размер колец для колодца по ГОСТу

Выбор производителя колец для колодца, обычно, головная боль. Производителей разного масштаба обычно несколько. Кому отдать предпочтение? Можно собрать отзывы по соседям и так выбрать пару-тройку производителей. Дальше стоит проехаться и посмотреть воочию, потому что «нормальное качество» у каждого свое. На что обращать внимание и как осматривать колодезные кольца? Вот как определяет проверку тот же ГОСТ.

Измерения проводят по двум перпендикулярным диаметрам. Это значит, что выбирают одну из точек. Напротив нее будет расположена вторая, а две других на перпендикуляре (прямая, проведенная под углом 90° — как на рисунке).

Как проверить размер бетонного кольца для колодца

• В четырех точках, попарно расположенных друг напротив друга, измеряют толщину стенок. Причем этот параметр желательно проверить снизу и сверху. Если кольца замковые, проверяют и параметры шипа/паза — они должны совпадать. И контролировать надо тоже и сверху и снизу.
• Также в четырех точках, проверяют высоту кольца.

По той же методике проверяют плиты, кольца. Выбирают четыре точки — по две на перпендикулярных прямых и в них проводят измерения. Измеряемые величины должны совпадать. Допустимые отклонения — не больше 1,5%.

Какой объем кольца 1.5 метра?

Объем кольца зависит от его радиуса и высоты. Если предположить, что 1,5 метра — это диаметр кольца, то радиус кольца равен 0,75 метра (так как радиус равен половине диаметра).

Чтобы вычислить объем кольца, необходимо знать высоту кольца. Предположим, что высота кольца равна 0,1 метра (10 см). Тогда объем кольца можно вычислить по формуле:

V = πh(R2-r2),

где V — объем кольца, π — число пи (приблизительно равно 3,14), h — высота кольца, R — радиус внешней окружности кольца, r — радиус внутренней окружности кольца.

Таким образом, объем кольца с радиусом 0,75 метра и высотой 0,1 метра будет:

V = 3,14 * 0,1 * (0,752 — 0) = 13,98 м3 (округленно до двух знаков после запятой).

Таким образом, объем кольца равен примерно 13,98 кубических метров.
