Готовимся выполнять угловое армирование – оцениваем факторы и планируем работы

На подготовительном этапе желательно изучить положения строительных норм и правил, соблюдение которых является гарантией надежности строящихся зданий.

Устойчивость зданий зависит от различных факторов и нагрузок, возникающих при эксплуатации:

• вес конструкции;
• устойчивость почвы;
• реакции почвы при промерзании.

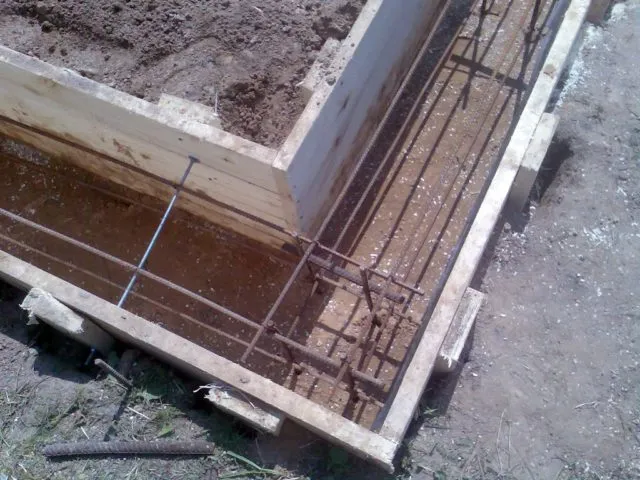

Если арматурные стержни в углах связаны и правильно установлены, конструкция прослужит долго

На здание действуют различные нагрузки:

• сжимающие силы;
• растягивающие напряжения;
• изгибающие моменты.

Наибольшая концентрация усилий происходит на угловых участках основания.

Именно поэтому на подготовительном этапе строительства важно провести следующие работы:

• проанализировать комплекс факторов, влияющих на прочность конструкции;
• профессионально разработаем проектную документацию на основе;
• выбрать правильную фурнитуру для реальных условий эксплуатации.

Перед началом деятельности также необходимо приобрести необходимые материалы и подготовить инструменты к работе. Остановимся на основных моментах подготовительного этапа.

Проектные работы

При отсутствии конструктивных квалификаций целесообразно выполнять проектирование специалистами. Грамотно выполненные проектные мероприятия позволяют создать прочный ленточный фундамент, способный обеспечить устойчивость постройки на долгое время.

Без наличия арматуры в виде качественной арматуры фундамент не прослужит достаточно долго

важно учитывать следующие моменты:

• особенности конструкции и масса будущего здания;
• педоклиматические характеристики этого региона;
• виды нагрузок, действующих на усиленное основание.

По результатам анализа выполняются специальные расчеты. В результате принимается решение о глубине укладки бетонной фундаментной ленты.

Для разных типов грунтов основание погружается в землю на разную глубину:

• уменьшенная глубина обеспечивает устойчивость зданий на устойчивом основании;
• погруженный на глубину применяется на почвах с повышенной влажностью.

Фундаменты различаются конструктивными особенностями, в том числе конструкцией электрической сети. Чертеж, разработанный в процессе проектирования, содержит информацию об ассортименте используемой проволоки и характеристиках арматуры.

Подготовка инструмента и необходимых материалов

Для усиления продольных и угловых зон ленточного фундамента потребуются следующие материалы:

• стальной прокат, марка и размер которого соответствуют требованиям проектной документации;
• вязальная проволока, используемая для обеспечения надежного крепления армирующих элементов каркаса;
• проставки для неметаллических стержней, поддерживающие стабильность игры.

Обвязка углов доспеха и плеч полосатой основой — это целое искусство

Обратите внимание, что вязальную проволоку нужно отжечь. Это увеличивает его гибкость и облегчает работу.

Армирование ленточного фундамента проводится стандартным инструментом. Потребуются:

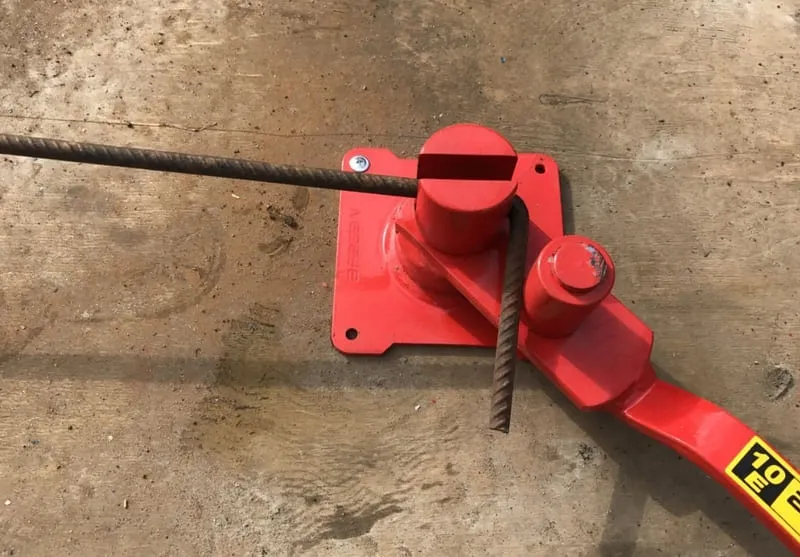

• оборудование для гибки арматуры;
• инструмент для нарезки стержней, например, специальные кусачки или болгарка;
• строительная лента с длиной ленты, соответствующей размеру каркаса;
• специальный крючок или плоскогубцы для перекручивания вязальной нити;
• молоток, необходимый для выпрямления деталей силовой рамы.

Инструменты и материалы должны находиться в непосредственной близости от рабочего места.

Армирование углов фундамента – критерии выбора арматуры

важно ответственно подойти к вопросу выбора стальных стержней для ленточной основы.

Прежде чем приступить к установке арматуры в угловых частях фундамента, следует учесть несколько моментов

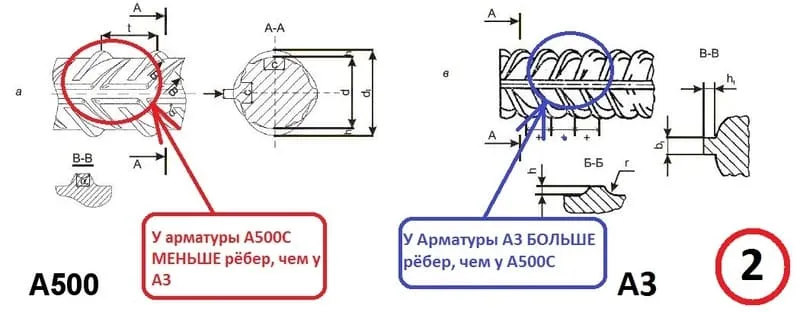

необходимо изучить способ обозначения арматурных стержней и использовать стержни со следующими характеристиками маркировки:

• обозначается индексом С. Указывает на возможность соединения элементов электросваркой;
• обозначается буквой К. Это подтверждает повышенную стойкость стержней к воздействию коррозионных процессов;
• с буквенно-цифровым сокращением A2 или A3. Такую проволоку нельзя соединить дуговой сваркой, ее можно закрепить только вязальной проволокой.

Арматурный каркас армируют прутьями диаметром 1-1,2 см. Применяется прокат, соответствующий требованиям чертежа.

Варианты армирования прямых углов и мест примыканий

Угловые элементы ленточного фундамента испытывают наибольшие нагрузки после возведения здания. Поэтому надежность и долговечность всей конструкции будет зависеть от того, насколько качественно выполнено армирование этих участков фундамента. Простое вязание продольных армирующих элементов под прямым углом недопустимо, так как такой способ не дает дополнительной прочности. Существует три основных метода усиления углов и стыков ленточного фундамента:

Первый способ

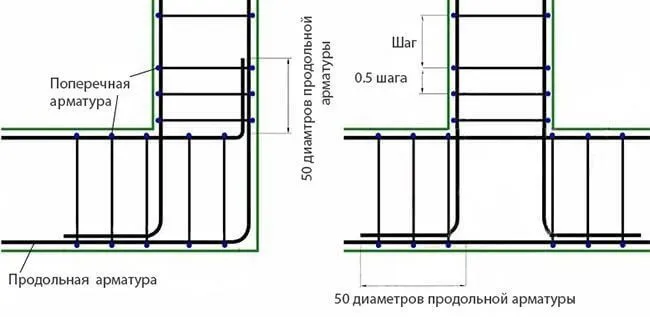

Основная внешняя продольная арматура изгибается на 90 градусов. Внутренние продольные стержни также изогнуты на 90 градусов и прикреплены резьбой к внешним продольным стержням. Размер гнутой части внутренних стержней должен быть равен 50 диаметрам продольной арматуры. Такие же операции необходимо проделать на всех горизонтальных уровнях арматурного каркаса.

Расстояние вертикальной (поперечной) арматуры в угловых элементах и ​​стыках должно составлять 0,5 от основного расстояния. То же требование к проходу применяется ко всем другим методам усиления углов и стыков.

Второй способ

Этот способ крепления к угловым стыкам и упорам для изготовления металлического каркаса считается наиболее простым и часто применяется. Если длины продольных стержней недостаточно для их изгиба, используют Г-образные крепежи, длина каждого плеча таких элементов должна быть не менее 50 диаметров основного якоря. Наружные продольные стержни соединены друг с другом L-образным элементом. Каждый внутренний продольный элемент соединен с внешним арматурным стержнем L-образным элементом. Для усиления углового соединения, три зажима в форме L для каждого продольный уровень каркаса. Для присоединения требуется два таких элемента для каждого уровня.

Третий способ

Чтобы каркас металлической арматуры был более прочным, в углах и стыках устанавливаем П-образные элементы. Ширина таких элементов соответствует ширине арматурного каркаса, а длина составляет не менее 50 диаметров продольного арматурного стержня. Эти элементы вяжутся на основных продольных стержнях открытой частью буквы «П» по направлению от угла. Для усиления угла нужно два таких элемента (на каждом горизонтальном уровне), для соединения по одному элементу на каждый уровень.

Армирование углов ленточного фундамента – оправданная необходимость

Необязательно обсуждать желательность усиления фундамента конструкции.

Это обязательная операция для улучшения характеристик базы:

• обеспечивают больший запас прочности;
• повысить устойчивость к стрессам;
• увеличить продолжительность базы.

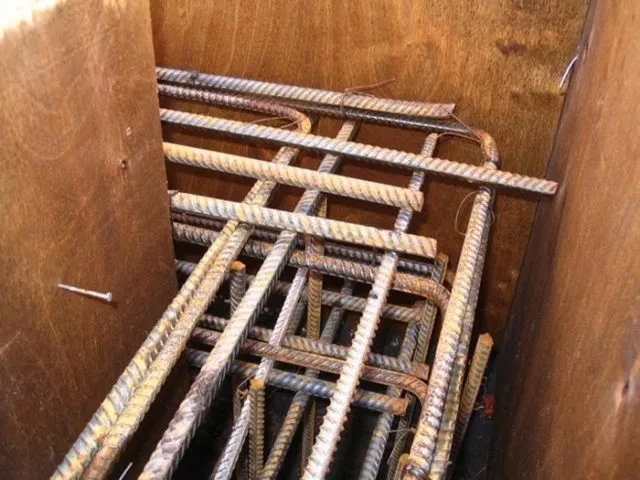

Несущий каркас устанавливается в опалубку перед заливкой бетона на нулевой отметке и на верхней отметке капитальных стен. Наиболее нагруженные участки расположены по краям основания, где сосредоточены нагрузки. Важно правильно армировать, чтобы увеличить прочность и устойчивость здания.

Конструкцию армирования для усиления подошвы можно изготовить на месте

Изогнутые стальные стержни, размещенные в угловых областях, увеличивают прочность фундамента, гасят изгибающие нагрузки и обеспечивают целостность бетонной полосы.

Общие правила армирования

Для работы необходимо использовать стандарты, приведенные в СНиП 52-01-2003. В сборнике указывается необходимый минимум арматуры, рассчитанный на площадь фундамента (0,1% площади поперечного сечения фундамента, которая определяется по простой формуле: ширину умножить на высоту) — количество и толщина стержней зависит от этого расчета. Расчеты, даже по углам, также производятся на этапе проектирования, хотя в частном строительстве этот этап часто упускают из виду, делая все на ходу. Для фундамента используются первые доступные железные прутья, что является серьезной ошибкой. Если все сделано правильно, стоит заранее определиться:

1. По типу арматуры (класс, сечение, d = 12 мм часто применяется для малоэтажных домов). Продольные элементы выполнены с ребристыми стержнями, поперечины и вертикали — с более тонкими гладкими стержнями.

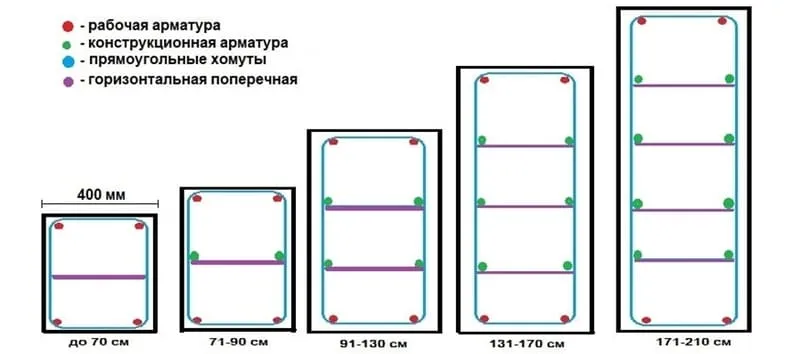

2. Сколько ремней? Их количество составляет от 1 до 3. Два — для фундаментов мелкой и средней глубины, 3 — для глубоких. Согласно СНиП, если высота каркаса меньше 80 см, то минимальный диаметр стержня — 6 мм, если больше 8 мм.

Пример расчета: траншея имеет глубину 80 см, ширину — 60 см. Площадь сечения = 80 * 60 = 4800. Минимальное армирование: 4800 * 0,1 = 480. Следовательно, минимальная площадь бруса составляет 4,8 см2.

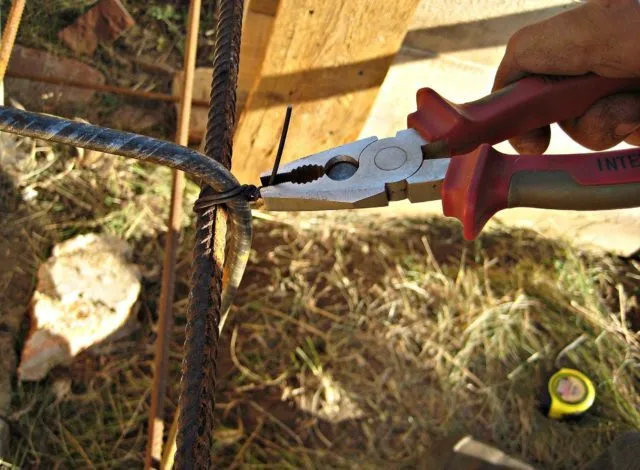

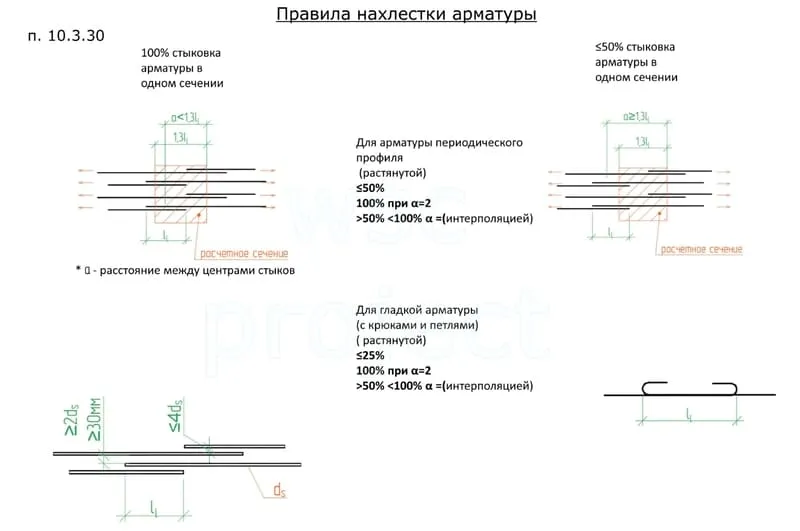

Пересечения стержней по основной длине фундамента соединяют проволокой разрезами по 20 см с помощью крючков или вязального пистолета. Можно использовать плоскогубцы, отвертку или специальные скрепки.

Вязание, также для укрепления углов фундамента, — простая, но кропотливая операция. Есть уловки, позволяющие ускорить выполнение этих работ. Самый простой способ сэкономить время — вязание ружьем. Выполняется в 5 раз быстрее, чем при помощи плоскогубцев.

Как определить расстояние между продольными линиями арматурного пояса и шагом между поперечными стержнями? Согласно СНиП 52-01-2003 расстояние от одной продольной линии до другой составляет от 25-40 см. Расстояние между поперечинами составляет ½ высоты рабочего участка, но не более 30 см.

лучше работать вручную, чем сваркой. Это может быть провод, кабельная стяжка (обычно до 40 мм) или другие типы соединений. Диаметр проволоки — индивидуальная величина, обычно не более 1,2 мм.

Пример расчета армирования фундамента

Попробуем посчитать, сколько материалов нужно для организации армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из блоков (шириной 0,4 м) небольшой загородный дом с габаритными (внешними) размерами 5х8 м. Характер местности на нашем участке позволяет сделать полосу высотой 0,9 м, шириной 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе ленточного фундамента будем использовать продольные рабочие стержни диаметром 12 мм и крестообразные зажимы из стержней диаметром 8 мм.

Армирование мелкого ленточного фундамента:

Мы проверяем относительное содержание продольных рабочих стержней в нашей железобетонной конструкции. Для этого мы будем использовать следующие термины и обозначения:

• h — высота фундамента (900 мм);
• w — ширина фундамента (400 мм);
• Sₒ — площадь поперечного сечения фундамента;
• Sₐ — общая площадь поперечного сечения продольных стержней (6 шт);
• r — радиус продольного стержня (6 мм), равный / 2, где d — диаметр стержня (в нашем случае d = 12 мм);
• D — относительное содержание рабочих стержней в «теле» фундамента.

Sₒ = h ∙ w = 900 ∙ 400 = 360000 мм²

Sₐ = 6 ∙ π ∙ r² = 6 ∙ 3,14 ∙ 6² = 678,24 мм²

D = (Sₐ ∙ 100) / Sₒ = (678,24 ∙ 100) / 360000 = 0,1884 ≈ 0,19% (что в 1,9 раза выше минимально допустимого значения, т.е схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Чтобы определить, сколько стандартных продольных стержней (6 м) нам понадобится, воспользуемся следующими значениями:

• L — длина фундамента (8000 мм);
• W — ширина фундамента (5000 мм);
• P — периметр;
• N — количество продольных элементов (в нашем случае 6 штук);
• X — общая длина продольных стержней.

P = (L + W) ∙ 2 = (8000 + 5000) ∙ 2 = 26000 мм = 26 м

X = P ∙ N = 26 ∙ 6 = 156 м

К полученному значению необходимо добавить 20% (материал для изготовления Г-образных или П-образных элементов для правильного усиления углов и обеспечения достаточного перекрытия при стыковке элементов).

Xadd = X ∙ 0,2 = 156 ∙ 0,2 = 31,2 м

Конечная общая длина продольного арматурного стержня:

Xok = X + Xadd = 156 + 31,2 = 187,2 м

Стандартная длина арматурного стержня — 6 М. Осталось посчитать, сколько стержней понадобится: Хок / 6 = 187,2 / 6 = 31,2 ≈ 32 шт.

Изготовление поперечных элементов и расчет количества материала

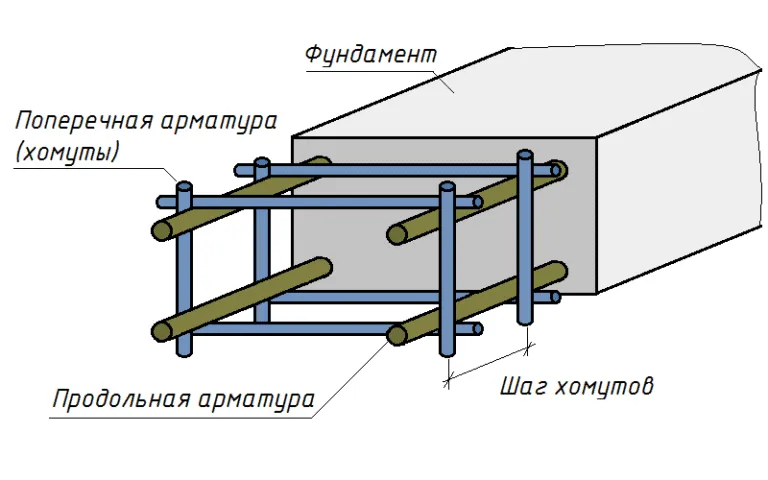

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно для этих целей используются фасонные зажимы. Варианты зажима:

Вариант no1

1. Отмеряем примерно 120 мм и с помощью откидного устройства загибаем эту часть будущего зажима в виде крючка.
2. На расстоянии 800 мм от крючка согните штангу под углом 90˚.
3. Мы измеряем 300 мм и делаем еще один изгиб на 90˚.
4. Отложите 800 мм от этого угла и согните стержень на 90˚.
5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант no2

1. Отмеряем 250 мм от конца детали и сгибаем эту деталь на 90˚ с помощью приспособления˚.
2. Отложите получившиеся 800 мм в сторону и согните планку под углом 90˚.
3. Мы измеряем 300 мм и делаем еще один изгиб на 90˚.
4. Отложите 800 мм от этого угла и согните стержень на 90˚.

Внимание! Место нахлеста стержней фиксируется точечной сваркой или 2 ÷ 3 скручиванием проволоки. Вариант no3

Вариант no3

1. Отрезаем из бруса две части длиной по 860 мм и две по 360 мм.
2. Добавляем из них прямоугольник (выступ с каждой стороны по 30 мм).
3. Углы зажима фиксируем сваркой или скручиванием проволоки.

Теперь посчитаем, сколько хомутов нужно для усиления нашего фундамента:

Q = P / T (P — периметр фундаментной ленты, T — шаг поперечных прижимов)

Q = 26 / 0,5 = 52 шт

Также нам понадобятся дополнительные зажимы для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, т.е.16 дополнительных зажимов). На ленточном фундаменте необходимо сделать поперечные зажимы в форме 68.

Длина заготовки на один элемент составляет 2450мм, то есть из стандартного прутка мы можем сделать всего 2 зажима. Необходимое количество стержней (Ø = 8 мм) — 34 шт.

Схемы

Есть несколько видов углов:

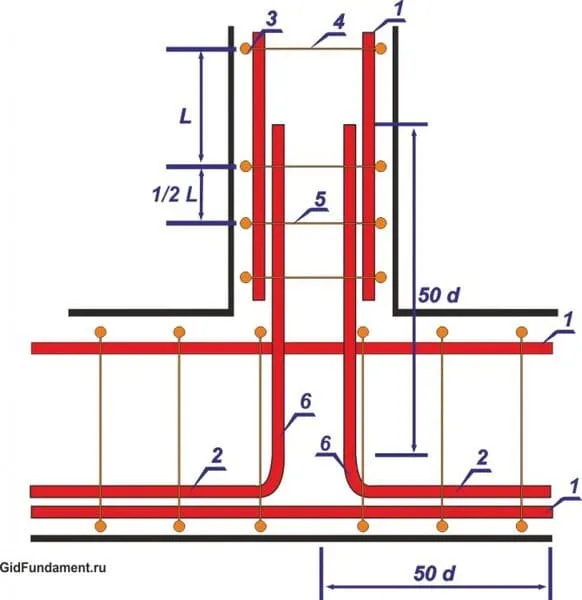

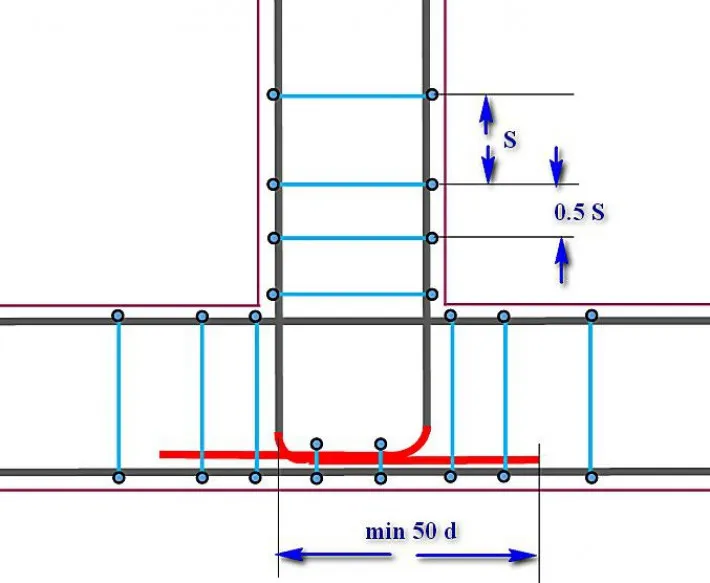

1. Наиболее распространены прямые линии. Они могут быть Т-образными или Г-образными.
2. Расточка — произвольная (эркеры). Развернутые под углом 160 градусов, их довольно легко обрабатывать: арматуру укладывают снаружи внутрь, увеличивая частоту перекладин в 2 раза по сравнению с остальной длиной основания, затем ее связывают. Углы от 90 до 160 градусов требуют вертикального армирования.
3. С острыми очень сложно работать, в малоэтажном частном строительстве они встречаются редко.

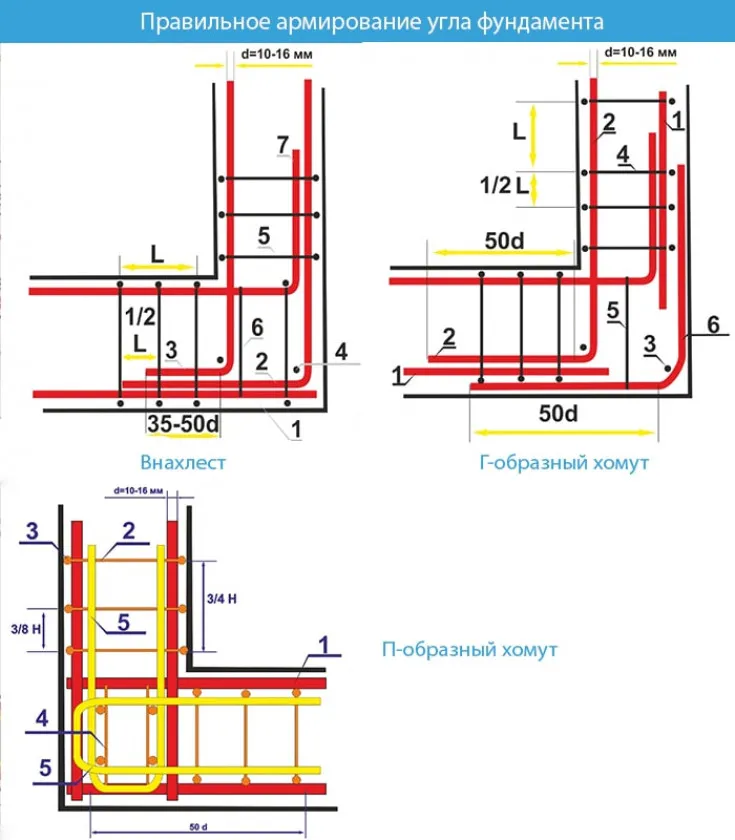

При усилении углов важно придерживаться одной из общепринятых схем.

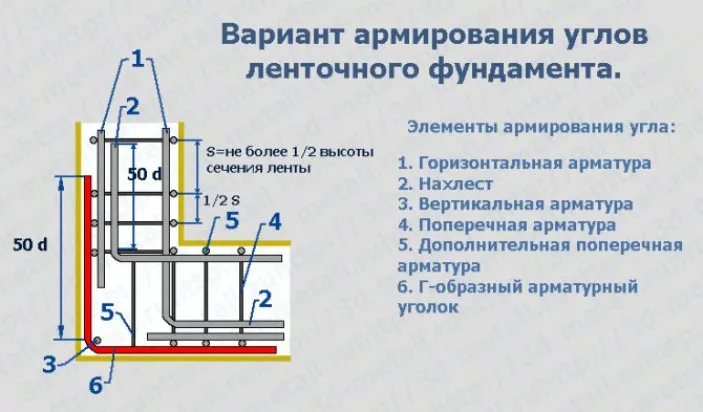

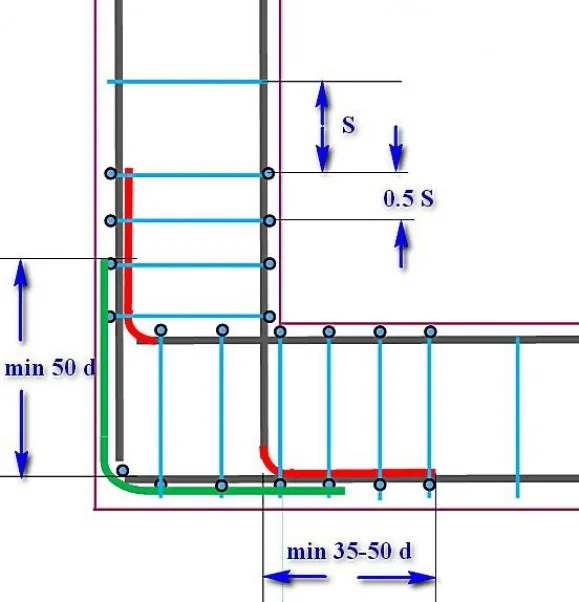

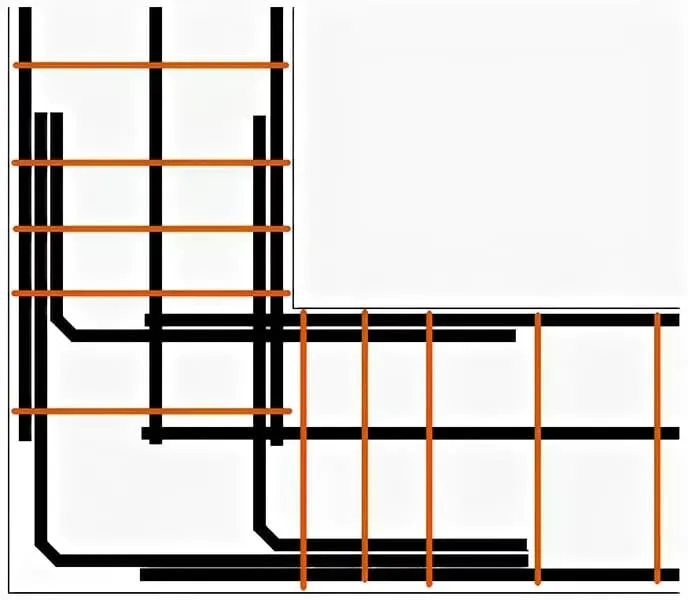

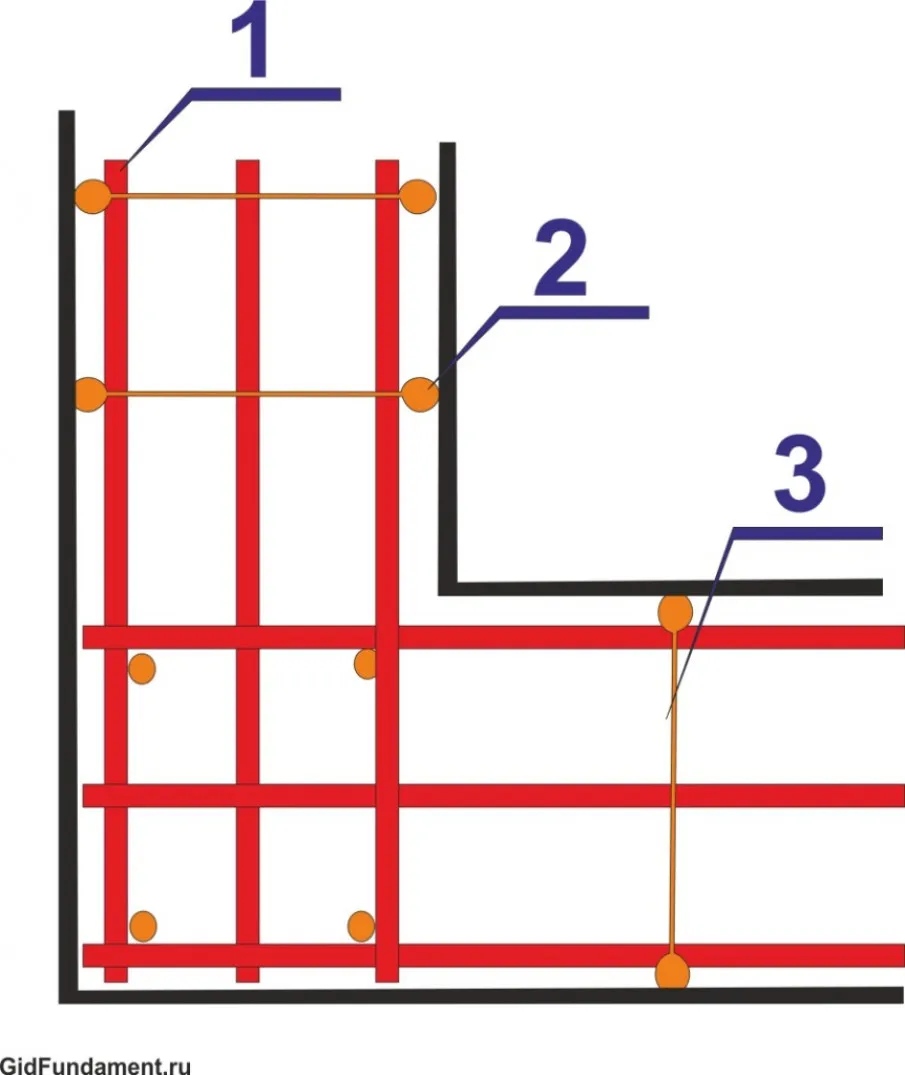

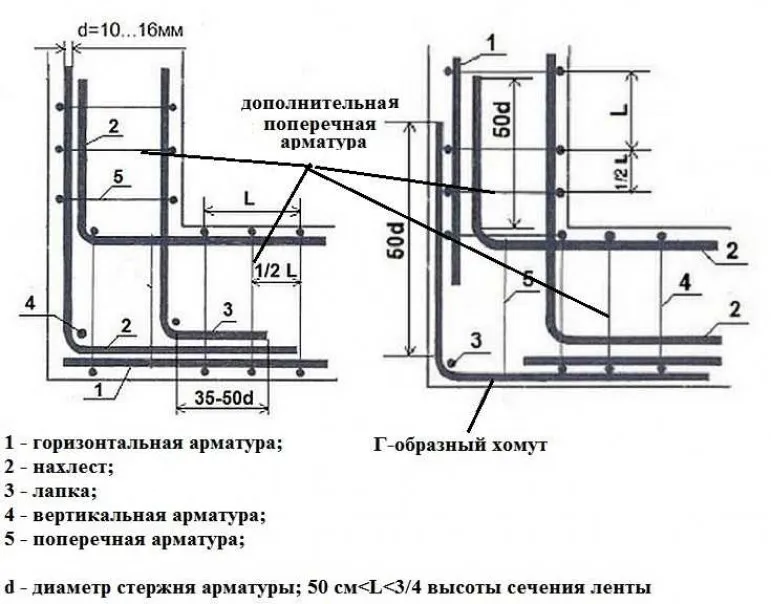

С анкеровкой Г-образными элементами

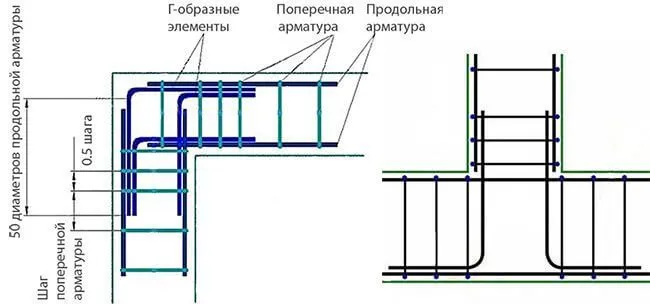

Самый простой и распространенный способ. В углах устанавливаются Г-образные элементы, которые при помощи ригелей крепятся к основному арматурному каркасу. Длина плеча L-образного элемента должна быть как минимум в 50 раз больше диаметра основной арматуры.

С помощью этой детали внешние арматурные стержни двух сходящихся стен надежно соединяются между собой. Все внутренние продольные стержни через Г-образную опору соединены с внешней.

При армировании угла таких деталей по три на каждый продольный уровень арматурного каркаса. Армирование на стыке стен требует использования двух частей на уровень.

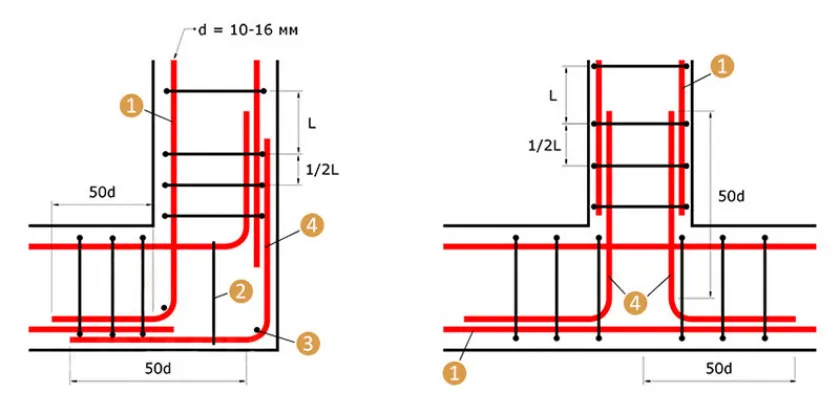

1. Жесткость соединения внешней продольной арматуры (1) в угловой зоне обеспечивается Г-образным зажимом (6).
2. Внутренняя продольная арматура (2) жестко прикреплена к внешней продольной арматуре (1) внахлест.
3. Шаг поперечной арматуры (L) не превышает ¾ высоты обрешетки фундамента.
4. Внутренняя и внешняя продольная арматура соединяется дополнительной поперечной арматурой (5).
5. Длина соединения внахлест — 50 диаметров горизонтальной арматуры.

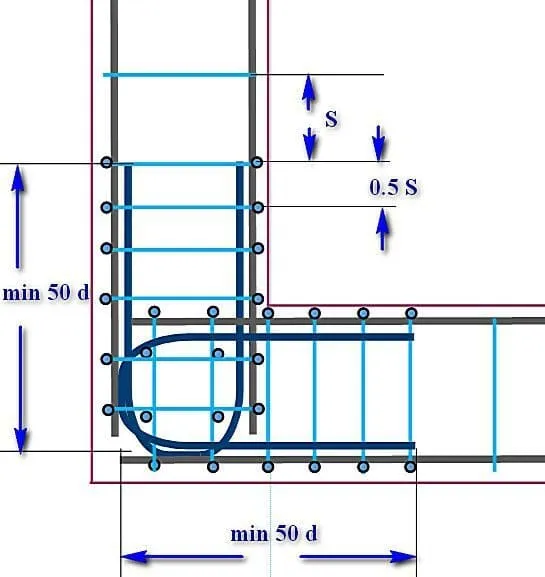

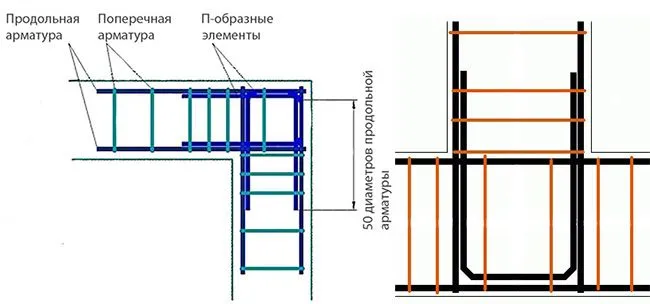

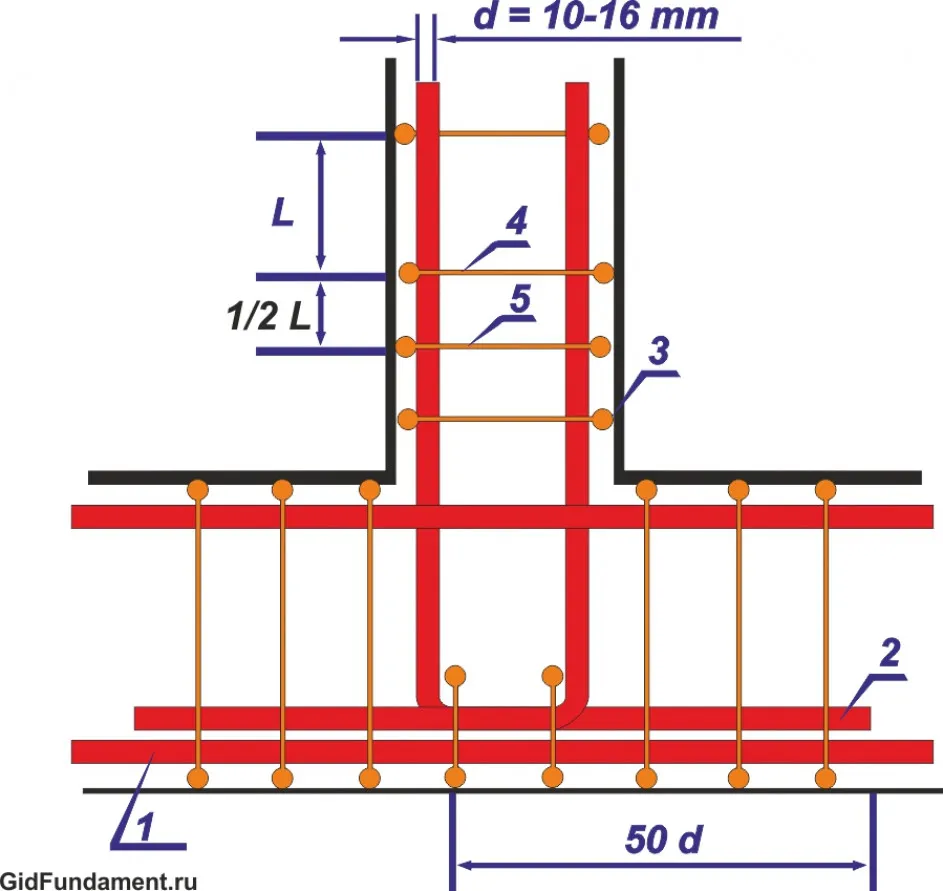

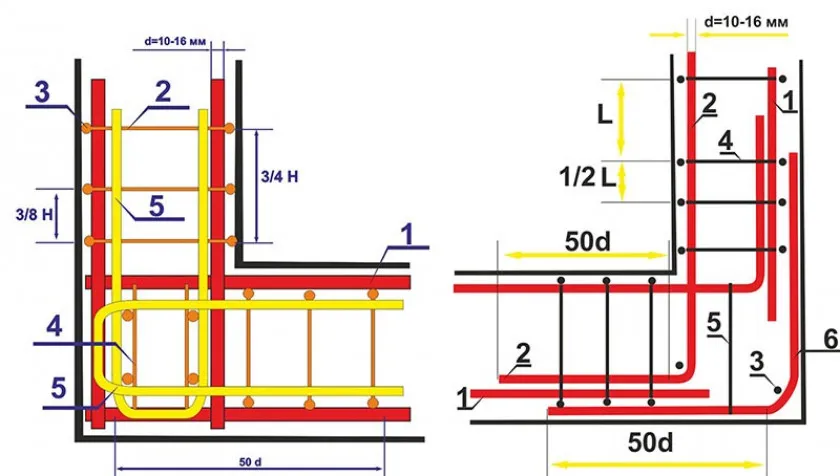

С помощью П-образных хомутов

Для максимальной прочности фундаментной конструкции используются П-образные хомуты на углах и стыках стен. По ширине они должны соответствовать ширине всего арматурного каркаса. По длине — не менее 50 диаметров основной арматуры.

Крепится к основной арматуре по направлению открытой части элемента от угла. В угловых зонах фундамента устанавливают по два П-образных элемента на каждый горизонтальный уровень каркаса. При армировании стыков требуется по одному из этих элементов на каждый горизонтальный уровень.

Чаще всего используется вариант крепления с Г-образными элементами, который подходит для крепления стандартного прямого угла, обеспечивая при этом достаточно надежное и прочное армирование. В отличие от использования П-образных элементов этот вариант более дешев и прост в реализации.

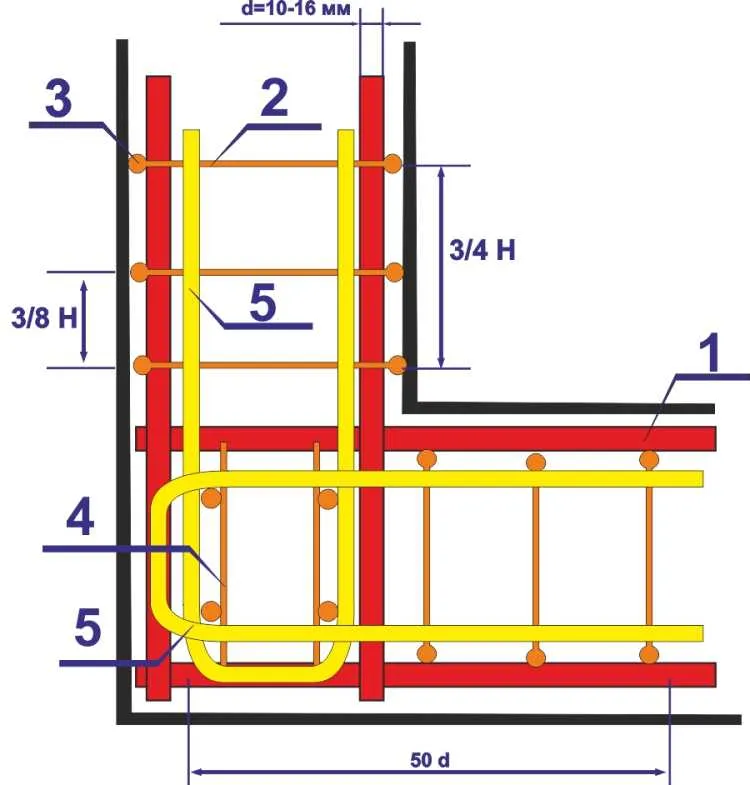

1. При использовании U-образных зажимов (5) угловое соединение внешней и внутренней горизонтальной арматуры ленточного фундамента (1) получает жесткую посадку, как замок.
2. Вертикальная (2), поперечная (3) и дополнительная поперечная (4) арматура участвуют в анкеровке U-образных хомутов.

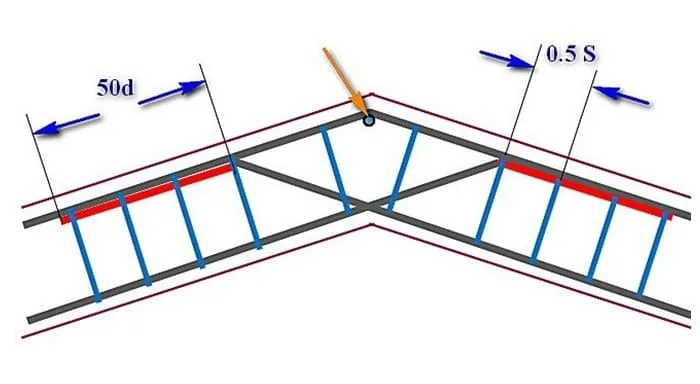

Тупой угол

Тупые углы ленточных фундаментов встречаются редко, только при сложной архитектуре зданий. Например, в доме может быть угловой эркер или крыльцо. В любом случае углы необходимо армировать.

Тупые углы усиливаются двумя способами. Во-первых, внешние продольные арматурные стержни просто изгибаются до нужной степени.

Внутренние продольные плети также изгибаются под таким же углом, пересекаются и соединяются с внешними. Длина каждой загнутой части должна быть как минимум в 50 раз больше диаметра основной арматуры.

Второй вариант отличается тем, что до нужной степени изгибается не основная арматура, а дополнительные угловые прижимы. Их длина должна быть не менее 50 диаметров основной арматуры.

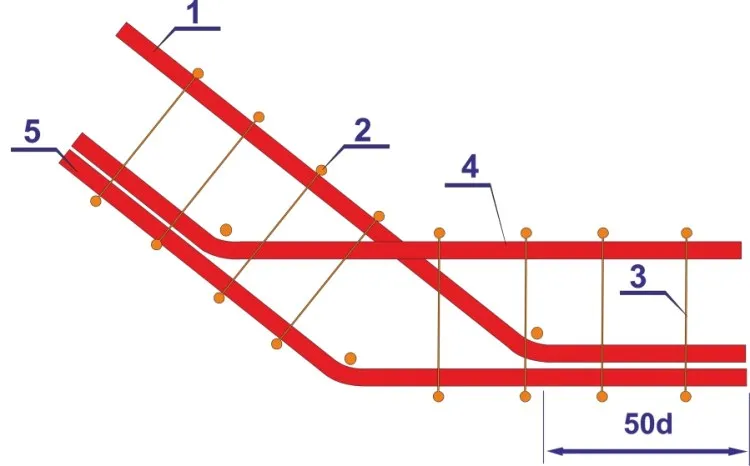

1. Для надежного соединения арматурного каркаса при повороте ленточного фундамента на тупой угол (1) используется жесткая схема перекрытия свободных концов внутренней горизонтальной арматуры (4) с внешней горизонтальной арматурой (4). (5).
2. Вертикальную (2) и горизонтальную (3) арматуру в зоне перекрытия следует устанавливать в 2 раза толще, чем плоские участки ремня.
3. Длина стыка внахлестку должна составлять не менее 50 диаметров продольной арматуры.

Правильное армирование углов – конструктивные нюансы

При армировании основных участков ремня необходимо соблюдать следующие требования:

• использовать согнутую под прямым углом цельную арматуру;
• избегать стыкового соединения усиливающих элементов несущего каркаса;
• выполнить дополнительное крепление вертикальными стержнями;
• соблюдайте небольшое расстояние между вертикальными стержнями.

Металлические железобетонные конструкции в углах подвергаются перпендикулярным нагрузкам. Чтобы обеспечить жесткость контура, необходимо уменьшить расстояние между вертикальными стержнями. На угловых участках он должен быть на 50% меньше аналогичных элементов, расположенных на прямых участках.

При проведении армирования необходимо соблюдать размеры, указанные в рабочей документации. Обратите особое внимание на следующие параметры:

• интервал между вертикальными стержнями каркаса, который должен составлять 0,5-0,8 м;
• арматура диаметром 10-16 мм необходима для обеспечения прочности;
• сечение поперечных элементов, равное 0,4-1 см;
• расстояние от каркаса до края бетонной поверхности 40-50 мм.

Правильно согните арматуру под прямым углом

Соблюдайте следующий порядок сборки пространственной конструкции:

1. Установите вертикальные перекладины с интервалом 50–80 см на прямых участках.
2. Соедините с ними горизонтальные элементы верхнего и нижнего уровней.
3. Сделайте усиление углов, используя радиально изогнутую стальную арматуру.

При проведении работ важно обеспечить жесткость соединяемых элементов с помощью вязальной нити, а также правильно укрепить все зоны основы ленты.

Как правильно армировать углы

Наибольшая концентрация растягивающих и сжимающих напряжений возникает в углах армированного полотна. Это связано с перпендикулярным направлением сил, которые арматура воспринимает в углах основания. При правильном усилении угловых зон нагрузки хорошо амортизируются. Ошибки могут вызвать глубокие трещины в бетонной массе.

Наибольшую жесткость при армировании ленточного фундамента обеспечивает образование жесткого замкнутого контура. В то же время жестко закрепленная арматура позволяет полностью передавать усилия на элементы пространственного каркаса. Важно не допускать растрескивания угловых зон, сколов частей основания и расслоения бетонной массы из-за неправильного армирования.

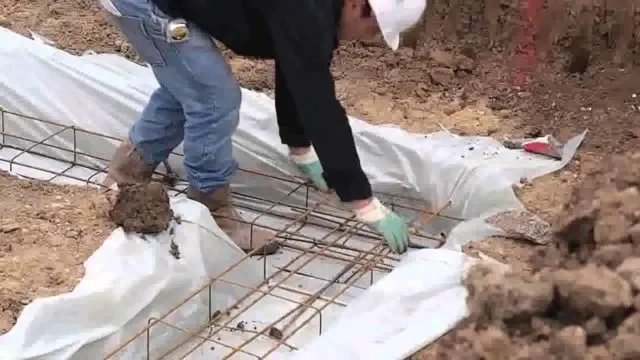

После того, как конструкция будет полностью готова, ее можно опускать в готовую яму

При армировании углов важно соблюдать следующие требования:

• укрепить угловые детали сплошными прутьями балочной конфигурации, которые необходимо надежно закрепить;
• замкнуть силовую цепь, полностью исключив стыковые соединения прямых арматур;
• используйте стальную арматуру диаметром более 10 мм для усиления углов ленточного фундамента.

После завершения работ по армированию необходимо проверить соответствие размеров собранного каркаса фермы требованиям чертежа. Отклонения от конструкторской документации и недостаточная жесткость крепления планок вызывают нарушение целостности каркаса. Резка под нагрузкой элементов в местах соединения вызывает появление трещин на основании после заливки.

Существуют различные способы усиления ленточных оснований:

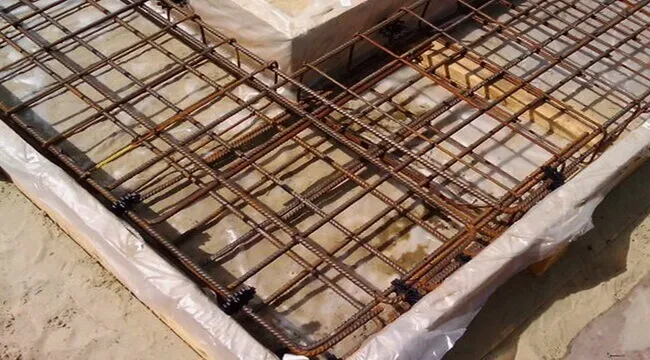

• стальная сетка. Вы можете купить его в специализированных магазинах или сделать самостоятельно. Сетка размещается на уровне цоколя / цоколя и соединяется с перпендикулярными стальными стержнями. Сетка крепится к вертикальным стержням по всему контуру с расстоянием между ними 50 см;
• гофрированная арматура. Пространственный каркас собирается из отдельных заготовок, которые накладываются друг на друга. Стальные стержни жестко соединяют фундамент с несущими стенами конструкции и образуют общий несущий каркас. В углах основания расстояние между вертикальными стержнями 20-25 см.

Изгиб стержней должен соответствовать форме основания конструкции и осуществляется с помощью гибочного устройства. В местах нахлеста угловые детали прочно прикрепляются к продольным стержням верхнего и нижнего ярусов.

Простое соединение двух арматурных стержней в углах недопустимо при любых обстоятельствах

Армирование ленточного фундамента своими руками

При укреплении фундамента не нужно изобретать велосипед — есть технологическая карта 94-04, которой следует придерживаться. Единственное отличие состоит в том, что на небольших объектах из-за небольшого объема работы многие операции выполняются вручную или с использованием более простых механизмов или устройств. Это никоим образом не должно влиять на конечный результат, так как надежность фундамента в целом зависит от качества выполнения той или иной операции. Используемый материал имеет большое значение, поэтому мы начнем с него наш рассказ.

Выбор арматуры

Периодическая сталь класса А-III (А400) используется в строительстве как рабочая арматура для устройства внутрифундаментных рам. Цифра в маркировке означает, что предел текучести стали не менее 390 МПа.

Эта арматура имеет круглое сечение с двумя продольными ребрами и смежными поперечинами, изогнутыми по принципу трехзаходного винта. По внешнему контуру арматуры предусмотрены выступы, обеспечивающие ее надежное сцепление с бетоном. Именно из этих стержней следует строить рабочие и конструкционные пояса каркаса. Гладкую арматуру А1 можно использовать только в качестве стяжных балок (хомутов).

Принцип укладки фундаментного ленточного каркаса

Во многих европейских странах фитинги A400 считаются устаревшими, поскольку они не подходят для сварки. Там 30 лет назад перешли на арматуру с более высоким пределом текучести А500С, которую можно не только вязать, но и варить. Отличить его можно визуально, по структуре изгибов: в этом случае они касаются краев только с одного конца, а швы и зазоры чередуются.

Разница между стержнями А400 и А500С

Арматура A500C используется при производстве сварных сеток, которые часто используются для ускоренной сборки фундаментов плит. Когда сетки готовы, остается только связать хомуты, а это сэкономит много времени. Для изготовления хомутов используется арматура меньшего диаметра и более низкого класса: АII (А300) и АI (А240) — все зависит от габаритов фундамента и конкретных показателей суммарных нагрузок.

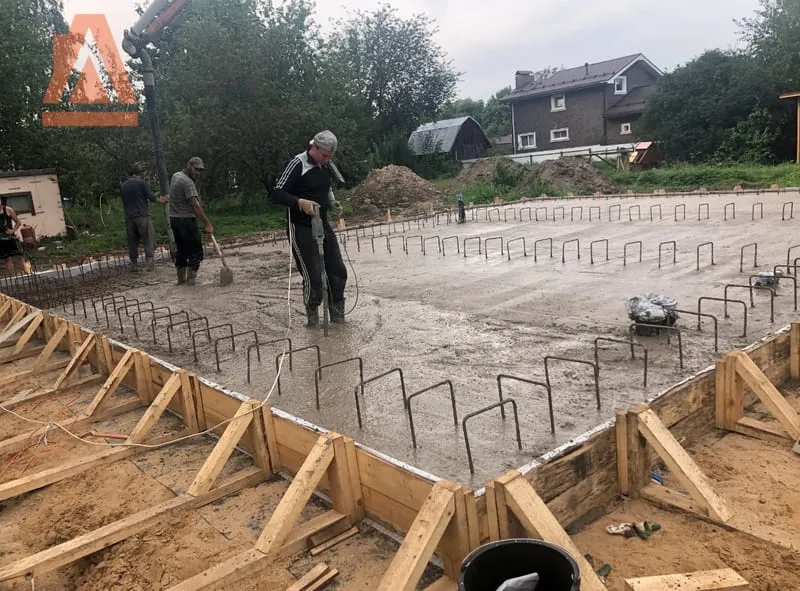

Утопленные хомуты для цокольной ленты, устанавливаемые над фундаментной плитой

Хомуты, как и элементы, которыми соединяется арматура по углам фундамента, обычно загибаются в конструкции, но при желании можно приобрести готовые изделия. Без него не обойтись. То, что некоторые потенциальные строители выполняют ватку прутьев по углам, просто пересекая арматуру, является нарушением технологии, значительно ослабляя конструкцию и способно спровоцировать расслоение монолита.

Важно! Броня AIII изгибается под прямым углом по диаметру и только в холодном состоянии. Место изгиба нельзя подпиливать или нагревать, поэтому штанга не потеряет прочности.

Перед установкой фурнитуру необходимо обезжирить и очистить щетками от любых загрязнений. Ржавчина удаляется только там, где она отслаивается — если это просто сильный красный налет, он может оставаться на стержнях, так как он даже улучшает адгезию металла к бетону.

Схема армирования

При небольшом объеме работ — а тем более, когда фундамент в виде ленты, усиление монолита часто выполняется отдельными стержнями. Перед тем, как приступить к сборке каркасов, необходимо сделать следующее:

1. Извлечение траншей с залитым фундаментом и фундаментом.
2. Обеспечение удобного подъезда и парковочного места для кранов.
3. Поставка инвентаря, оборудования и механизмов.
4. Нарисуйте оси здания.
5. Сборка опалубки.
6. Поставка на объект комплектующих, сортировка и хранение пакетов в зоне обслуживания крана.

На больших строительных площадках приводные машины, установленные на строительных площадках, используются для правки, очистки, гибки и резки арматуры. При небольшом объеме работы вы можете сделать это полностью на ручном станке.

Ручной гибочный станок для арматуры

Фиксация арматуры

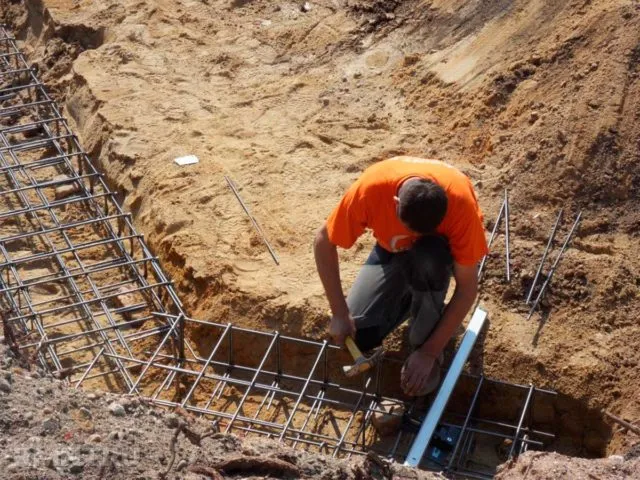

Отдельные стержни подаются вручную, чтобы привести их в рабочее положение. Сам процесс сборки состоит из следующих этапов:

Несварные соединения стержней внахлест можно выполнять не только проволочными или пластмассовыми зажимами, но и с помощью винтовых соединений или обжимных втулок. Главное — обеспечить стык необходимой прочности.

Правильное армирование углов ленточного фундамента

Для стабильной работы конструкции очень важно, чтобы элементы каркаса были правильно стыкованы. Рассмотрим основные положения методических указаний по проектированию железобетонных монолитов, состоящих из тяжелого бетона и стальной арматуры.

Схема внахлёст – прямые участки

лучше всего, когда соседние стержни соприкасаются друг с другом. Если это невозможно, допускается расстояние между ними не более 4 диаметров стержней. Расстояние между двумя параллельными стыками, находящимися на одном участке, не может быть менее 30 мм (в среднем это 2 диаметра арматуры).

Правила стыковки периодических и регулярных армирований на прямых участках

При проектировании точное количество перекрытий определяется по формуле и зависит от диаметра арматуры и класса бетона, в массе которого она будет размещаться. В среднем это значение составляет не менее 30 диаметров; это как раз то же самое, что и все монтажники в частном строительстве. Прямые концы могут быть только у профильной фурнитуры, хотя на концах иногда предусмотрены петли. Гладкие упорные стержни (без ребер и резьбы) должны заканчиваться изгибом крюка.

Когда пролеты ленты не превышают 10 м, длина стержней позволяет подвязывать арматуру только в углах фундамента. В противном случае необходимо убедиться, что стыки плетей или сварных сеток расположены на расстоянии друг от друга и не обращены друг к другу. Без разрыва можно стыковать только конструктивную арматуру, которая практически не участвует в работе на сжатие и растяжение.

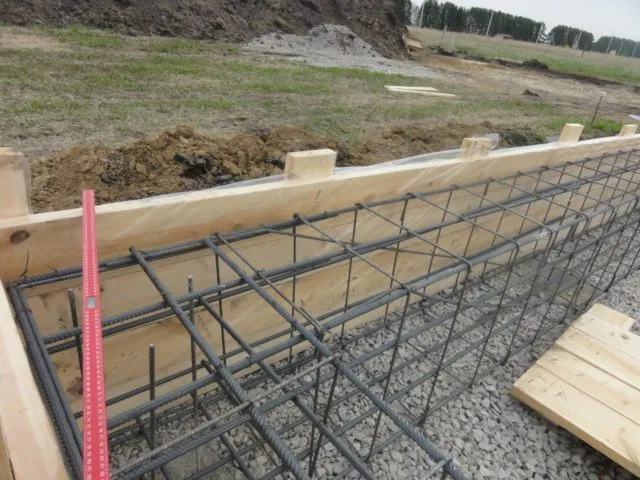

Расположение рабочей и конструкционной арматуры в каркасе

При стыковке прутков диаметром более 10 мм предусматривается также поперечная арматура в зоне нахлеста. В его емкость можно установить зажим или скрутку. В качестве альтернативы в зоне сжатия устанавливается электросварная сетка, слегка изогнутая в форме канала. Если концы арматуры не прямые, а петлевые, то в петлю петли устанавливаются поперечины.

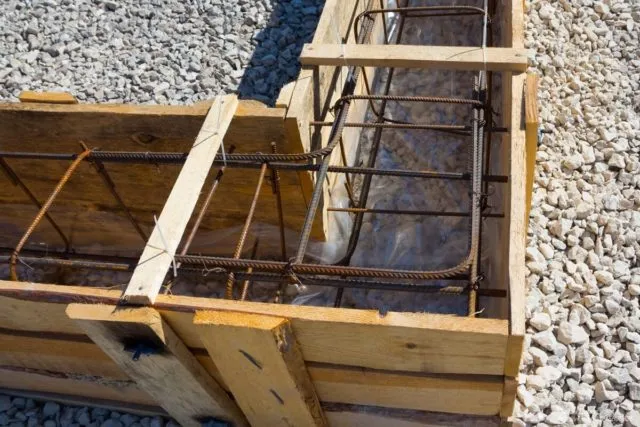

Варианты соединений арматуры в углах

Наибольшие нагрузки испытывают те участки ленточного фундамента, где балка поворачивается на 90 градусов и более или пересекается с встречной полосой. Правильное усиление изгибов фундамента очень сильно влияет на работу каркаса в целом, поэтому обратим внимание на основные стыки.

Стыкование с загибом основной арматуры

Обвязка углов фундамента арматурой может производиться несколькими способами. Один из них заключается в том, что продольные стержни, как внутренние, так и внешние, загнуты на концах под прямым углом и соединены между собой витками проволоки с шагом, не превышающим половину основного шага поперечного якоря. Изгиб должен составлять не менее 50 диаметров арматуры, т.е для стержней d12мм это 60 см. Аналогичные соединения выполняются на всех уровнях каркаса.

Как связать углы фундаментной распорки при складывании основной раскосы

Хомут Г-образной формы

Чтобы не погнуть основную арматуру или при недостаточной ее длине, слесари-монтажники приобретают Г-образные элементы отдельно и привязывают их к прямым продольным стержням. Принцип тот же: плечо изгибаемого элемента должно иметь длину не менее 50 диаметров соединяемых стержней. На каждую продольную штангу на всех уровнях рамы устанавливается крюк.

Привязка углов арматуры к фундаменту с помощью L-образных скоб

Этот метод часто сочетают с предыдущим. Например: стержни сгибаются по более короткой внутренней линии, а соединительные кронштейны устанавливаются по внешней стороне, длина которой недостаточна для сгибания. Пример такого объединения элементов каркаса показан на следующей схеме.

Как усилить угол фундамента комбинированным способом

Хомут П-образной формы

Для обвязки уголков можно использовать П-образные хомуты, ширина которых соответствует шагу рабочей арматуры в каркасе. Длина цанги всегда равна 50 диаметрам продольного стержня, и ее обрабатывают с загнутой к углу деталью. Всего на каждом уровне рабочей арматуры в каркасе устанавливается пара таких элементов.

Соединение арматуры по углам с помощью П-образных хомутов

Тупой угол

Если в здании есть эркеры или, например, терраса с трапециевидной конфигурацией, возможно, придется обойти тупой угол. Такое случается нечасто, но мы все равно расскажем, как подключить фурнитуру.

Для соединения рабочих стержней под углом более 90 градусов используются два метода:

1. Придать торцам рабочей арматуры на гибочном станке необходимую геометрию.
2. Использование накладных элементов, согнутых под необходимым углом.

Главное — соблюдать величину перекрытия основной арматуры с нанесенным элементом, которая одинакова для всех типов соединений. В обоих случаях соединение усиливается сшивкой.

Крепление продольной арматуры под тупым углом

Чем вязать арматуру из прута?

Для соединения арматурных стержней используется вязальная проволока, обладающая достаточной прочностью, но при этом позволяющая деформироваться и изгибаться для связывания стержней. Сварка крайне нежелательна, потому что:

• Соединения, соединенные расплавленным металлом, теряют прочность на 50-75% от первоначальной.
• Места сварки подвержены коррозии, образование которой в конечном итоге приведет к разрушению арматурного каркаса.

Важно! Если вязальная нить подготовлена ​​и нарезана заранее, а для вязания используется специальный крючок, опытный установщик может сделать 10-12 узлов в минуту.

Сразу стоит отметить, что использование крючка не избавит вас от нескольких сотен узлов, которые придется завязать в каркасе даже небольшого фундамента.

Чтобы ускорить рабочий процесс, можно использовать специальный вязальный пистолет.

Преимущество его использования — вдвое ускорение работы, но есть и ряд серьезных условностей:

• Цена пистолета находится в пределах 40-50 тысяч.
• Для вязания может понадобиться специальная нить, обычная нить может порваться.

Использование качественного инструмента позволит сделать качественный каркас из арматуры всего за 1 день, что положительно скажется на качестве всего здания.

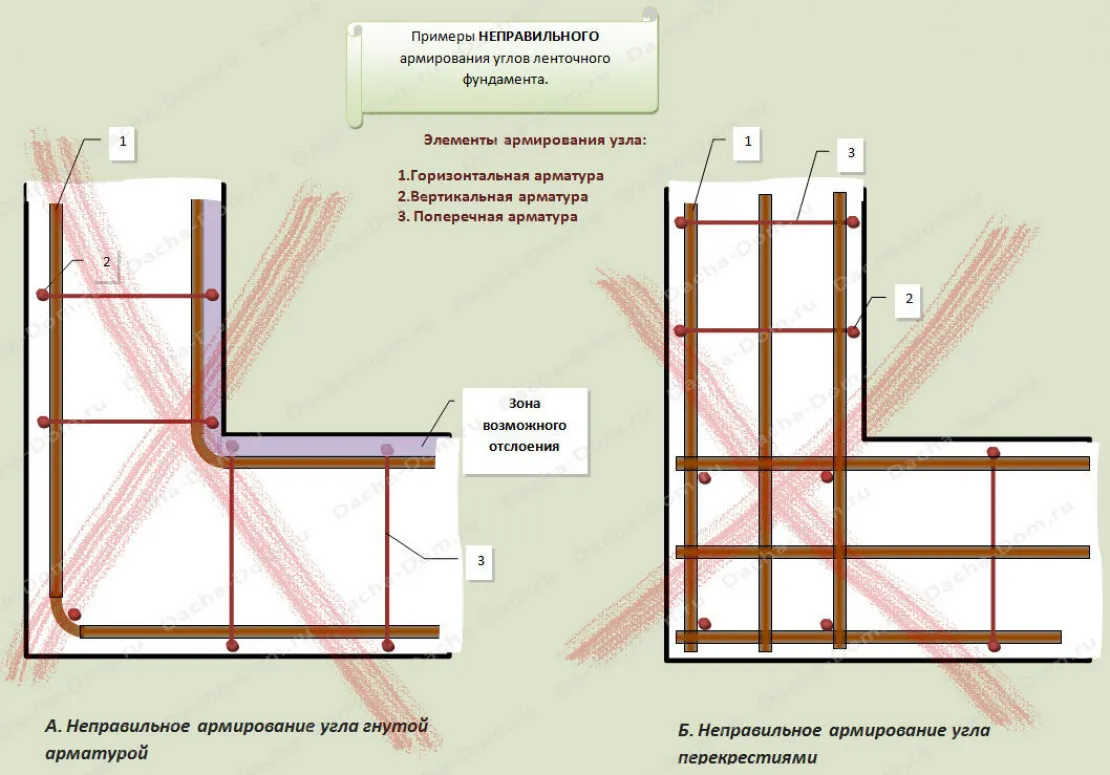

Неправильное армирование – характерные ошибки

При проведении работ неопытными разработчиками неизбежно возникают ошибки, негативно влияющие на прочностные характеристики:

• отклонение проекта от требований чертежа;
• использование арматуры малого диаметра;
• соединение стержней сваркой, нарушающей структуру металла;
• фиксация стержней в угловых участках под прямым углом;
• недостаточная прочность резьбового соединения арматуры;
• несоответствие конфигурации угловых элементов форме конструкции;
• контакт арматурного каркаса с воздухом после заливки.

Из-за ошибок, допущенных в процессе армирования, появляются трещины, снижается прочность конструкции, что может повлечь за собой серьезные последствия.

Целесообразность усиления основания

Правильно выполненный фундамент здания, представляющий собой бетонный монолит, обладает характеристиками высокой прочности. Без стальной арматуры он не будет иметь необходимой эксплуатационной прочности. Бетон имеет большее сопротивление сжимающим нагрузкам, но при растяжении может треснуть.

Это полностью компенсируется арматурным каркасом, установленным перед заливкой ленточного фундамента до нижнего и верхнего уровня контура ленты. Значительные усилия сосредоточены в углах фундамента. Именно поэтому правильное армирование углов ленточной основы — залог долгой жизни конструкции и ее прочности.

Кроме того, в угловых частях необходимо установить вертикальные металлические бруски

Арматура, установленная в угловых частях фундамента, значительно увеличивает прочностные характеристики конструкции, компенсирует изгибающие и разрушающие нагрузки. Вертикальные стальные стержни поддерживают ремни, расположенные вверху и внизу рамы.

Источники

• https://pobetony.expert/armirovanie/uglov-lentochnogo-fundamenta
• https://zamesbetona.ru/armirovanie/armirovanie-uglov-lentochnogo-fundamenta.html
• https://KakFundament.ru/armirovanie/uglov-lentochnogo-fundamenta
• https://intelligent88.ru/dachnyj-domik/kak-pravilno-armirovat-ugly-na-lentochnom-fundamente
• https://stroim-domik.org/stroitelstvo/fundament/lentochnyj/armirovanie-l/uglov-l
• https://full-houses.ru/kak-armirovat-ugol-fundamenta/
• https://stroykablizko.ru/armirovanie-lentochnogo-fundamenta/
• https://pobetony.ru/armirovanie/armirovanie-uglov-lentochnogo-fundamenta/

Когда арматуру вяжут а когда варят?

Арматуру вяжут, когда ее необходимо соединить и закрепить в бетонной конструкции, такой как фундамент, стены или колонны. Вязка арматуры обычно выполняется вручную с использованием специальных инструментов, таких как крюки, плоскогубцы, пряжки и др.

Арматуру варят, когда нужно выполнить соединение арматурных стержней, например, для создания сварных сеток или для закрепления дополнительных элементов. Сварка арматуры выполняется с помощью сварочного аппарата и специальной сварочной проволоки.

Выбор метода соединения арматуры зависит от типа бетонной конструкции, ее размеров и нагрузок, которые она будет выдерживать. Также необходимо учитывать требования строительных норм и правил, регулирующих использование арматурных конструкций в разных условиях эксплуатации.
