Как устроить фундаментную плиту: особенности и область применения

В этой статье мы расскажем о монолитной фундаментной плите — как она устроена и где её можно применять. Мы подробно изучим устройство фундаментной плиты и дадим рекомендации по её выбору и установке.

Содержание

1. Что нужно знать о монолитном фундаменте до начала работы?
2. Где применяется
3. Преимущества
4. Виды
5. Расчет параметров основания
6. Возведение своими руками
7. Подготовительный этап
8. Армирование
9. Бетонирование монолитного основания
10. Устройство сборной конструкции
11. Уход за фундаментом после завершения заливки
12. Рекомендации
13. Похожие статьи:

Тщательная подготовка к строительству коттеджа, дачи, или своего дома – это залог надёжности и долговечности сооружения. Фундамент относится к важнейшим этапам возведения дома. В частном строительстве всё чаще встречается технология монолитной плиты. Устройство монолитной фундаментной плиты обеспечивает ряд преимуществ: целостность основания, устойчивость к просадке грунта, выступает своеобразным плотом для эксплуатации в регионах с повышенной влажностью грунта и высоким залеганием грунтовых вод.

Что нужно знать о монолитном фундаменте до начала работы?

Устройство монолитной плиты требует обязательное формирование подушки из песка. Другим важным условием является армирование основания. В результате, конструкция способна выдерживать экстремальные нагрузки. Технология чаще применяется для многоэтажных домов или коммерческих сооружений с высокой нагрузкой на основание. Среди всех разновидностей основания – монолит, является самым надёжным и прочным вариантом, который устойчив к влиянию влаги. На данном фундаменте возводятся 1-3-этажные здания.

При планировании фундамента существуют условия, когда приходится пренебречь экономией, для того чтобы обеспечить наиболее надежное основание для здания

Габариты и вес сооружения не единственные факторы для выбора монолита, другой важной причиной является неустойчивость грунта в регионе или поверхностное залегание грунтовых вод. Песчаная подушка предотвратит усадку и появление трещин, а монолитная конструкция распределит нагрузку по большой поверхности для защиты от просаживания отдельных участков. Благодаря большой площади покрытия фундамента и распределению давления, нагрузка равномерно распределится по почве и предотвратит движение грунта.

Как и другие виды фундаментов, монолит можно обустроить своими руками. Используется стандартная смесь, которая изготавливается вручную или с помощью специализированной техники. При финансовых возможностях можно ускорить процесс, закупив приготовленный раствор.

Нужно знать главное о строительстве монолитного фундамента – сборка опалубки и этапы. В качестве материала удобно использовать деревянные щиты. Вместо формы для монолитной плиты можно применять стены котлована. Из котлована удобнее всего делать опалубку, но придётся использовать гидроизоляцию с помощью полиэтилена или рубероида. В противном случае, цементное «молочко» впитается в землю и фундамент получит лишь часть показателей прочности.

Где применяется

Строительство плитного фундамента используется в частной сфере, но подходит для формирования многоэтажных домов. Является наилучшим вариантом для строительства:

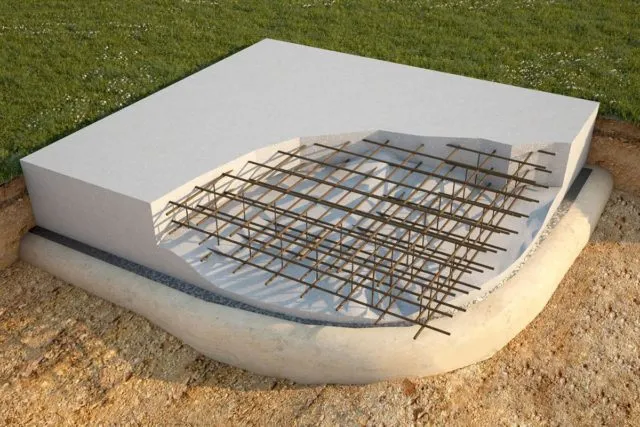

Монолитная плита – это самый надежный тип фундамента

• на заболоченных местностях;
• в регионах с высокой влажностью грунта;
• в местах с неустойчивой почвой, которая склонна к пучению и оползням;
• в областях с частой сейсмической активностью;
• в широтах России с низкими температурами в зимнее время с глубоким промерзанием почвы;
• на участках с торфяниками.

В технологии строительства фундамента монолитная плита накладывает существенное ограничение – невозможность построения подвала или цокольного помещения. Единственный вариант сводится к формированию плиты на полу подвала, глубоко заглубленное основание часто используется для обустройства подземного гаража.

Преимущества

Плита должна располагаться над поверхностью почвы и двигаться вместе с грунтом, это требование могут обеспечить только пруты для создания арматурного каркаса. Во время промерзания и вспучивания почвы основание подымается, а при таянии фундамент возвращается на место.

Плюсы:

• высокая надёжность и прочность;
• повышенная несущая способность в сравнении с другими видами фундамента;
• срок использования составляет 150 лет;
• предотвращает неравномерную усадку здания и появление растрескивание.

Главным недостатком является высокая цена основания, к другим минусам относится сложность просчёта нагрузки и объёмные земельные работы.

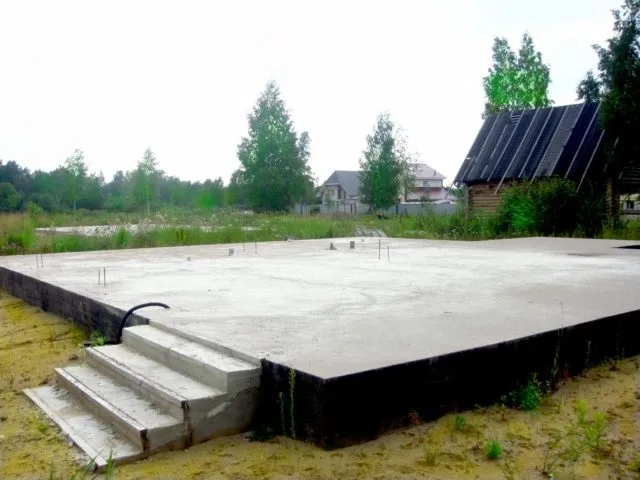

Также этот тип основания в строительстве называется плавающим

Виды

Перед началом устройства основания необходимо тщательно изучить местность и провести оценку условий грунта, затем рассчитать нагрузку от стен, перекрытия, облицовки и т. п.

На основании результатов выбирается вид плиты:

• коробчатый. Выполняется в виде соединения рёбер плитами перекрытий, от чего приобретает вид прямоугольника с замкнутыми гранями. Все рёбра формируются с равной высотой со стенами от цокольного этажа. Коробчатый фундамент способен выдерживать высокие нагрузки;
• сплошная плита. Применима для создания зданий без цокольных помещений и подвала;
• ребристое перекрёстное основание. Схема и устройство фундаментной плиты предназначено для противодействия высокому давлению. На ребристом фундаменте строятся многоэтажные сооружения. В качестве рёбер используются железобетонные блоки. Высота каждого из рёбер равна цоколю;
• для областей с сейсмической активностью. Технология обустройства подразумевает установку рёбер жёсткости, арматура которых переплетается с металлическими стержнями бетонного основания.

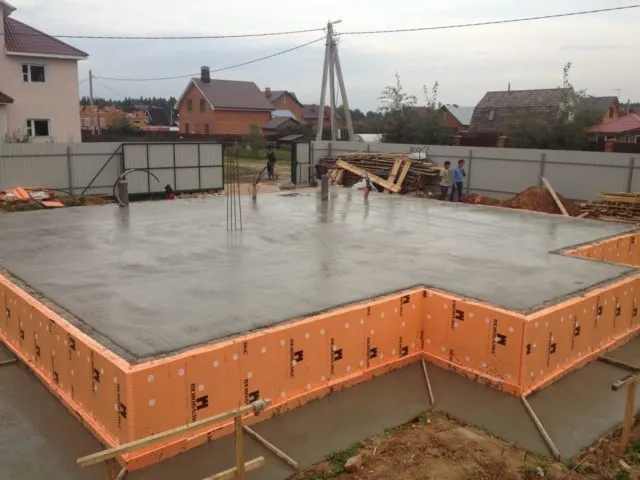

Благодаря утепленной монолитной плите, удаётся экономить до 30% стоимости отопления в регионах с глубоким промерзанием грунта.

Расчет параметров основания

Важнейшее влияние на расчёт оказывают параметры:

• характеристика грунта;
• глубина залегания грунтовых вод;

Фундаментная плита будет идеальным решением для дома с двумя и более этажами

• уровень промерзания;
• габаритные размеры требуемой плиты;
• количество арматуры;
• нагрузка от постройки. Сюда же учитываются предметы бытовой жизни: техника, мебель, система отопления, камин и т. д. Дополнительно закладывается вес ото льда и снега, скапливаемых на крыше.

При выборе фундамента учитывается: углублённость основания, толщина бетонного слоя и площадь. Для индивидуального строительства достаточно закладывать плиту толщиной 150 мм с основанием из одного ряда прутьев. Для усиления прочности в местах расположения несущих стен устанавливаются рёбра жёсткости. Устойчивость и целостность здания обеспечивает увеличение габаритов плиты, она должна быть шире нижней части сооружения.

Возведение своими руками

Несмотря на необходимость весомых одноразовых затрат, монолитная плита помогает сэкономить деньги в процессе эксплуатации за счёт отсутствия необходимости в ремонте и снижении теплопотерь здания. Перечисленные преимущества наступают исключительно при точном следовании инструкции, просчёте нагрузки и исполнении технологии обустройства плиты. Важно уделить время утеплению и гидроизоляции основания и поверхности фундамента.

Заранее определяется тип армирования и шаг их установки. Обычно плита выполняется с толщиной 100-250 мм.

К недостатку конструкции можно отнести тот факт, что с таким основанием будет проблематично построить подвал

Подготовительный этап

На первом этапе следует подготовить участок для строительства и выполнить разметку согласно составленному чертежу. По углам устанавливаются колышки, они описывают периметр планируемой плиты. Между ними проводится верёвка, их параллельность стоит проверить на этапе подготовки, по необходимости пруты переставляются. Дополнительно выполняется проверка по диагонали, нити должны совпадать ровно по центру, а их длина быть идентичной.

После установки правильной разметки с её помощью вырывается котлован по периметру всего здания. Глубина ямы чаще всего до 50 см. Задача строителя – проверить ровность фундамента, используя нивелир. Если грунтовые воды залегают высоко, на дно засыпают слой глины, щебня, песка. Все материалы используются с крупной фракцией. Величина каждого слоя – 100-200 см. После закладывания слоя выполняется трамбовка основания виброплитой.

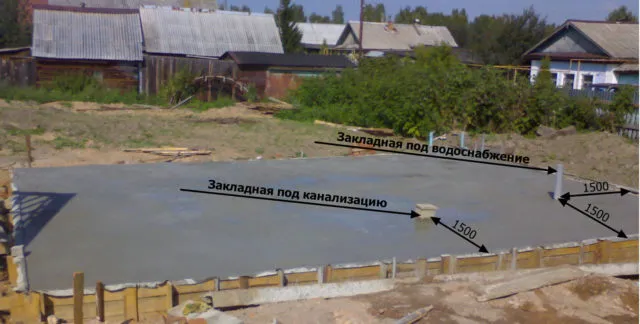

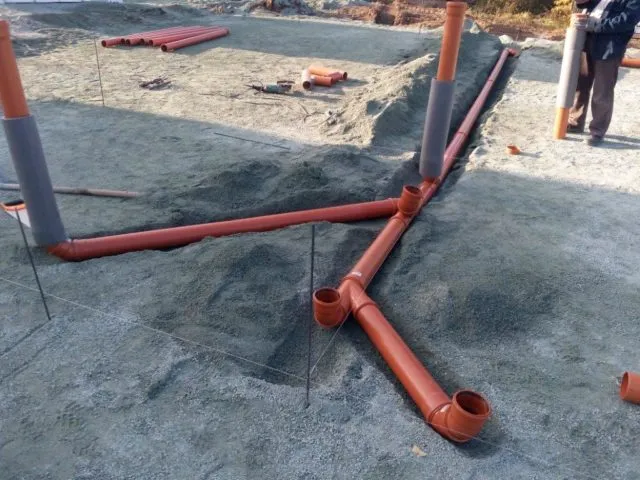

Чтобы стены, потолок и пол не дали трещин, а электроприборы были качественно заземлены, рекомендуется заранее обустраивать коммуникации и предусмотреть трубы для дренажа воды по периметру заглубления. На сформированную подушку укладывают геотекстиль, по сторонам должен выступать на 1 м или более.

Сверху выполняется начальная заливка фундаментной плиты тонким слоем – до 70 мм. Небольшой слой призван создать ровное и плотное основание. После застывания укладывается материал для гидроизоляции фундамента. Высыхание занимает от 2 до 4 недель. Экономичная гидроизоляция – плотная полиэтиленовая плёнка или проникающая изоляция. Чтобы увеличить эффективность утепления можно укладывать слой полистирола с толщиной от 10 см.

Строительство любого типа фундамента начинается с подготовительных операций, монолитная плита не является исключением

Армирование

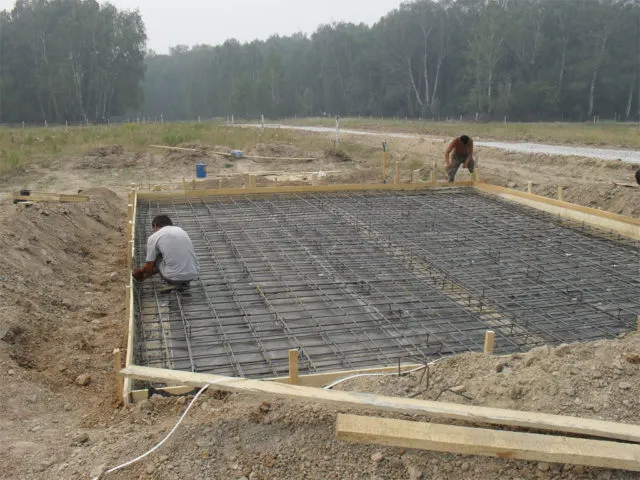

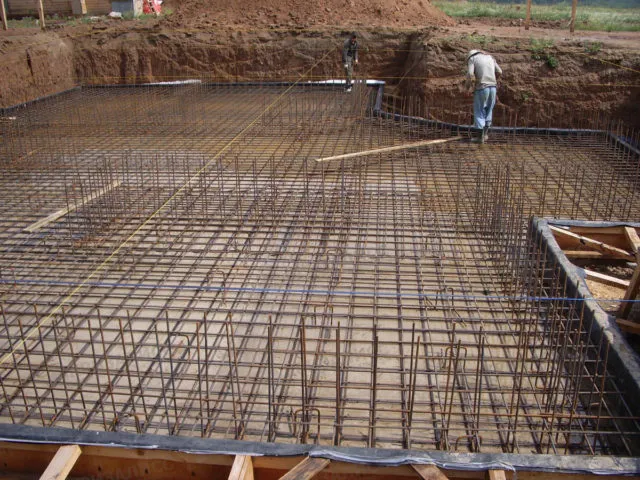

На этапе создания каркаса выполняется закладывание металлических прутов. Диаметр стержня зависит от толщины и размеров фундамента. Если длина до 3 м, укладывают прут сечением 10-12 мм. Вертикальная укладка арматуры подразумевает использование меньшего прута – 6-8 мм. Ряды закладываются со строгой перпендикулярностью между собой. Ячейки между прутами должны получиться до 100 мм.

На практике для одноэтажного здания закладывается арматура 16 мм, выбирают либо с гладкой поверхностью, либо с ребристым покрытием. При постройке фундамента под многоэтажные сооружения используется арматура с сечением прута 40 мм.

Технические нормы требуют армирование торцов с помощью стального профиля в форме буквы П. На участках с большей нагрузкой целесообразно укладывать прут в 2 раза чаще. Для создания полноценного каркаса необходимо выполнить перевязку с прутом стен и плитного фундамента.

Бетонирование монолитного основания

Для заливки раствора обязательно устанавливается опалубка, которую после высыхания бетона можно демонтировать. Съёмное основание чаще всего выполняется из древесных щитов, а несъёмные опалубки изготавливаются из пенополистирола, он улучшит теплоизоляционные характеристики здания.

Далее выполняется бетонная подготовка

Несколько советов на этапе бетонирования:

• для создания качественного фундамента заливание должно выполняться равномерно и непрерывно;
• перед замешиванием бетона важно позаботиться о непрерывном поступлении смеси. В домашних условиях возможно собрать бетоновод или воспользоваться арендой бетономешалки, специальной техники;
• лучше использовать пески мелкой или пылеватой фракции, они улучшат целостность основания;
• чтобы металл не подвергался коррозии, его важно полностью покрыть бетоном. Любые выступающие части прута ускорят износ здания;
• после заливания котлована бетоном, его следует уплотнить для устранения воздушных карманов. Уплотнение выполняется двумя методами: виброплита или прокалывание;
• защитить плиту от появления трещин в процессе застывания поможет регулярное увлажнение. Если на неё воздействует прямой солнечный свет, сверху раствора натягивают полиэтиленовую плёнку;
• опалубку стоит демонтировать исключительно после полного застывания основания. Длительность приобретения достаточной прочности зависит от погоды, но преимущественно процесс занимает 28 дней;
• чтобы сформировать плитное основание в холодных регионах в цементный раствор вносятся специальные присадки, они увеличивают устойчивость к минусовым температурам;
• рекомендуется закладывать утолщённые грани, они выполняют функцию рёбер жёсткости.

Устройство сборной конструкции

Устройство фундаментной плиты отличается высокой прочностью, но наилучшие технические показатели наступают при использовании монолита. Здание из железобетонных плит строится быстрее, но имеет меньшую долговечность и устойчивость к различным негативным влияниям. Устройство монолитной плиты занимает 1,5-2 месяца, а монтаж готовых плит выполняется за несколько дней, но характеристики здания существенно ухудшатся.

Применять монолит можно к разным типам сооружений

Фундамент из монолитной плиты отличается эффективной теплоизоляцией, высокой прочностью и износостойкостью. Сборная конструкция более подвержена разрушению, на месте швов образуются мостики холода, со временем появляются сквозные отверстия.

Уход за фундаментом после завершения заливки

Бетон до полного застывания требует некоторого ухода. Если проигнорировать процедуру, бетон покроется трещинами. Наибольшее внимание уделяется смеси на протяжении 1,5 недели. Важно поддерживать достаточную влажность и избегать чрезмерного нагрева материала. Наилучшая температура застывания – 18-25°С.

На протяжении 10 суток нельзя оказывать ударов, нагрузок и других влияний, которые привели бы к нарушению целостности фундамента. Свежий бетон следует защитить от минусовых температур, действия ветра, прямых солнечных лучей, иначе влага быстро испарится и монолит получит трещины. В жаркий период года сверху раствора наносится любая влагоёмкая плёнка: мешковина, ткань, а сверху подливается холодная вода. Частота смачивания определяется индивидуально, поверхность следует поддерживать всегда во влажном состоянии.

Если работа выполняется в мороз, опалубку дополнительно утепляют. Самый доступный и простой материал – минеральная вата или опилки, но подойдет и остальная теплоизоляция. Бетон в мороз нужно подогревать, обеспечить обогрев поможет обработка паром или подогретым воздухом. Лучше в состав вносить быстродействующий цемент с высоким уровнем тепловыделения. Самый распространённый метод – электрический обогрев.

Рекомендации

Ещё больше идей в дополнительных материалах:

• создание прочного основания требует устройство каркаса. Вязка арматуры под фундамент выполняется несколькими способами;
• долговечное бетонное строение обязательно нужно утеплить. Гидроизоляция под фундаментную плиту предотвратит потери тепла и разрушение от проникновения влаги;
• сохранение тепла в помещении во многом зависит от теплоизоляции пола. В современном строительстве разработано много материалов, от чего выбор, чем утеплить фундамент, становится ещё сложнее. Разобраться с вопросом можно только с учётом конкретной ситуации;
• устройство фундаментной плиты различается в зависимости от предназначения и типа грунта. В каждом случае технология, как делать плитный фундамент, несколько отличается;
• геологическая экспертиза грунта – это важная процедура, которая помогает определить прочность земли. В сложных условиях обустраиваются глубоко заглублённые или монолитные основания. Свайно-ростверковый фундамент с плитой идеально подходит для регионов с высокой влажностью и болотистой местностью.

Монолитный фундамент является одним из самых прочных оснований, который помогает экономить на теплоносителях. Плита устойчива к растрескиванию, разрушению и износу, служит на протяжении 150 лет.

Как вам статья?

Как найти объем фундаментной плиты?

Для того чтобы найти объем фундаментной плиты, нужно знать ее длину, ширину и толщину.

1. Измерьте длину и ширину фундаментной плиты с помощью ленты измерительной.
2. Определите толщину фундаментной плиты с помощью измерительного инструмента, например, линейки или измерителя глубины.
3. Умножьте длину на ширину, чтобы определить площадь фундаментной плиты.
4. Умножьте площадь на толщину, чтобы определить объем фундаментной плиты.

Формула для нахождения объема фундаментной плиты:
V = L * W * H

Где:
V — объем фундаментной плиты
L — длина фундаментной плиты
W — ширина фундаментной плиты
H — толщина фундаментной плиты

Обычно объем фундаментной плиты выражается в кубических метрах (м3).
