Если вы ищете надежный и простой в исполнении фундамент для своего строительства, то фундамент с ростверком на сваях может быть отличным вариантом. Он обеспечивает высокую устойчивость и надежность конструкции, даже при неблагоприятных грунтовых условиях. В нашей статье вы найдете подробную информацию о фундаменте ростверк на сваях, его особенностях и преимуществах.

На данной странице представлена информация о разновидностях свайных фундаментов с ростверком. Мы рассмотрим типы ростверка — висячий, незаглубленный и заглубленный, и изучим эксплуатационные свойства разных видов фундаментов — винтовых, буронабивных и монолитных.

Оглавление:

  • Фундамент на забивных сваях
  • : разновидности
  • Виды ростверка по конструкции
  • Винтовой свайно-ростверковый фундамент
  • Буронабивной свайно-ростверковый фундамент
  • Ростверковый фундамент на забивных жб сваях
  • Ростверковый фундамент на опорных столбах
  • : рекомендации
  • Свайный фундамент с ростверком цена
  • Заказ свайного фундамента с ростверком

Особенностью строительства домов в средней полосе России, и особенно в Подмосковье, является частая необходимость возведения свайных фундаментов.

Наша компания осуществляет забивку свай на тех участках, где по состоянию грунтов фундамент с ростверком на сваях – наиболее предпочтительный вариант.

Фундамент на забивных сваях

Надежным и долговечным основанием под любое строение малой и средней величины в условиях слабых, водонасыщенных грунтов, будет фундамент на забивных сваях.

Строительство такого фундамента начинается с подготовки участка, который при необходимости планируется, а затем размечается. При этом определяется местоположение будущего строения, его несущих стен и отмечаются точки забивки свай.

Погружение свай осуществляется копровой установкой в строгом соответствии с проектом строительства дома (здания) до достижения расчетной глубины. Этот показатель напрямую зависит от ряда факторов:

  • от результатов исследования геологического состояния грунтов на участке;
  • от глубины промерзания грунта в зимних условиях;
  • от величины проектной нагрузки будущего здания.

В дальнейшем сваи (при необходимости) срезаются на проектной высоте, с учетом выпуска арматуры для связки с ростверком.

Ростверк строится, как правило, из железобетона, причем его арматура в обязательном порядке сваривается с арматурой свай до заливки бетоном.

: разновидности

В зависимости от геофизических характеристик грунтов на конкретном участке может применяться фундамент с ростверком на сваях различных типов. В любом случае – его задача – соединение несущих свай в единую конструкцию, позволяющую равномерно распределить нагрузку на сваи и усилить устойчивость всего здания.

Виды ростверка по конструкции

Ленточный ростверк представляет собой конструкцию, формой повторяющую периметр внутренних и внешних стен сооружения. Обвязка данным ростверком практикуется при обустройстве фундаментов с последовательным размещением свай, которые применяются в малоэтажном строительстве.

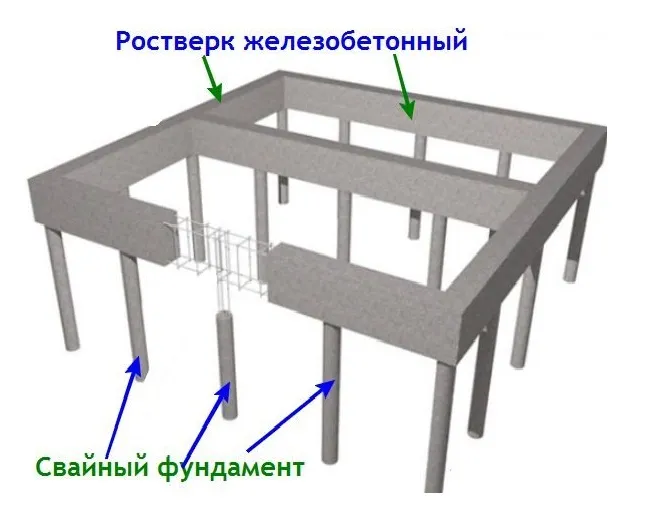

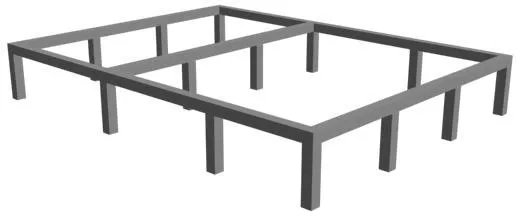

Схема ленточного ростверка

Рис: Схема ленточного ростверка

Плитные ростверки — основной вид обвязки при строительстве многоэтажных зданий. Такими конструкциями обвязываются свайные поля, в которых опоры размещены на одинаковом расстоянии друг от друга по всей площади сооружения. В зависимости от конструктивных особенностей плитные ростверки классифицируются на монолитные (плита заливается бетоном) и сборные (устанавливаются ЖБ плиты заводского производства).

Виды ростверка по положению относительно грунта:

  • висячий
  • незаглубленный
  • заглубленный в почву.

Иметь отличающееся положение относительно уровня почвы могут как плитные, так и ленточные ростверки. Висячие конструкции, как правило, применяются при возведении малоэтажных зданий. Такой ростверк поднят над грунтом на высоту 20-30 см, что защищает обвязку от негативных воздействий пучения грунта (выталкивающих сил). Строить на таких ростверках можно лишь здания из умеренно тяжелых стройматериалов — дерева (бруса и сруба), пенобетона.

Незаглубленные ростверки укладываются на поверхности почвы. В плане простоты обустройства это наиболее быстровозводимый вариант обвязки. При монтаже такого ростверка необходимо заменить расположенный под ним грунт на гравийно-песчаную подушку (толщина от 20 до 50 см), что особенно важно в условиях пучинистого грунта, из-за выталкивающих воздействий которого неправильно обустроенный ростверк может оторвать от свайных опор.

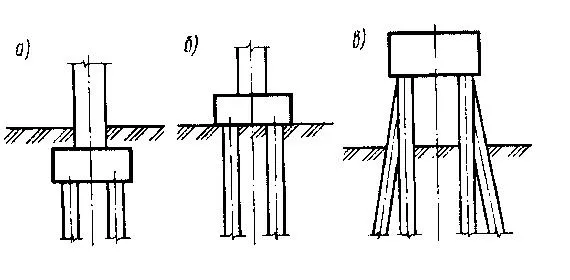

Виды ростверка по положению

Рис: а) заглубленный; б) незаглубленный в) висячий ростверк.

Заглубленные ростверки отдельно классифицируются по уровню заглубления. Конструкции, размещенные в грунте на 2/3 от своей толщины, применяются при строительстве в условиях непучинистой почвы. Если грунт сильно подвержен пучению, используются плитные ростверки, которые размещаются ниже глубины сезонного промерзания почвы. Такая конфигурация обвязки позволяет создать полноценный цокольных этаж.

Классификация свайно-ростверковых фундаментов выполняется исходя из типа опор, применяемых для монтажа основания, согласно ей выделяют:

  • Винтовой свайно-ростверковый фундамент;
  • Буронабивной свайно-ростверковый фундамент;
  • Ростверковый фундамент на забивных ЖБ сваях;
  • Ростверковый фундамент на опорных столбах (столбчатый).

Рассмотрим каждый вид фундамента подробнее.

Важно! Основным фактором, влияющим на выбор типа ростверка относительно грунта, является величина зимнего пучения грунта.

Винтовой свайно-ростверковый фундамент

Для монтажа данного вида фундамента применяются металлические сваи с винтовыми лопастями. Длина таких конструкций варьируется в диапазоне 3-6 метров, сфер их применения — каркасное строительство и обустройство домов из легких материалов.

Небольшая масса возводимого здания позволяет выполнять обвязку свай не только железобетоном, но и ростверками из металлопроката (двутавра и швеллера) и бруса. Плитные ростверки для обвязки винтовых фундаментов не используются.

Важно: при использовании металлической обвязки балка соединяется с оголовками винтовых опор посредством сварного стыка, ростверки из бруса фиксируются с помощью анкеров.

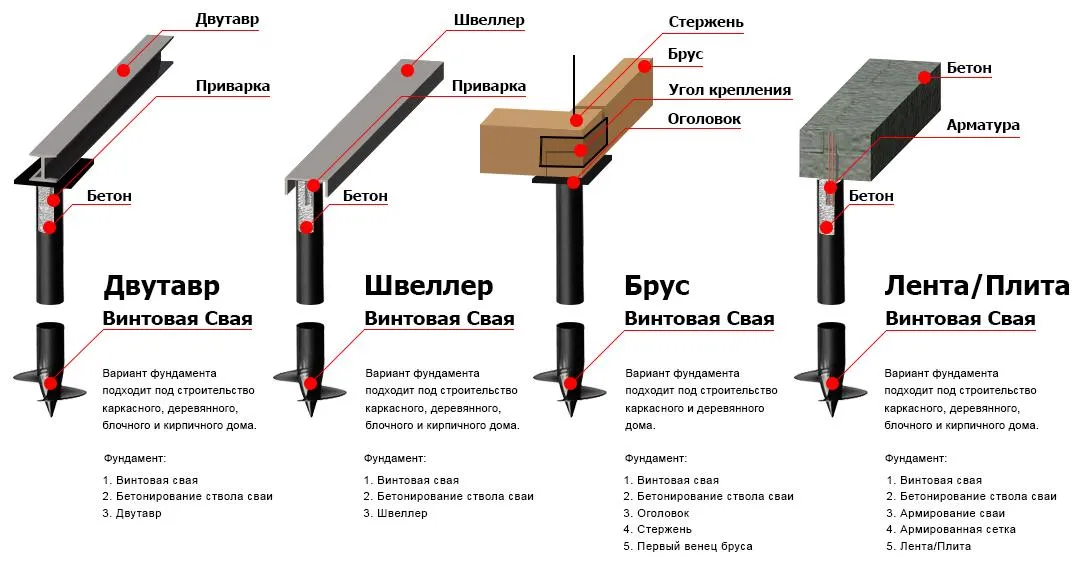

Варианты обвязки винтовых свай ростверком

Рис: Варианты обвязки винтовых свай ростверком

Выделим основные преимущества свайно-ростверкового фундамента:

  • Минимальные сроки монтажа;
  • Сравнительно низкая стоимость;
  • Возможность обустройства своими руками;
  • Возможность строить дома на уклонном рельефе.

Буронабивной свайно-ростверковый фундамент

Буронабивные фундаменты состоят из опор, сформированных посредством заливки бетоном пробуренных в пределах участка под застройку скважин. Такие сваи могут изготавливаться по двум технологиям:

  • Набивной — первоначально буриться скважина, после в ней размещается каркас из арматуры и полость заполняется бетоном через специальную трубу;
  • Инъекционной — нагнетание бетона в полость осуществляется через шнековую буровую колону, сразу по завершению ее разработки. Армокаркас помещается в уже заполненную смесью скважину.

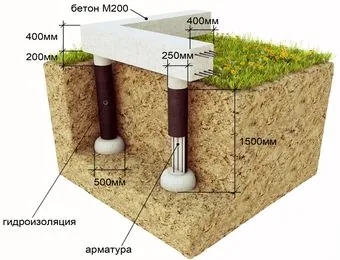

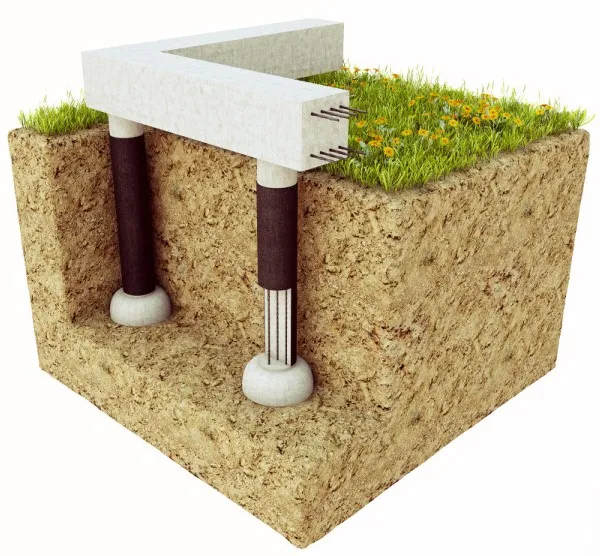

Схема фундамента из буронабивных свай с ЖБ ростверком

Рис: Схема фундамента из буронабивных свай с ЖБ ростверком

На итоговую прочность, грузонесущую способность и устойчивость опор технология изготовления свай влияет. Обвязка буронабивных фундаментов может выполняться посредством железобетонного плитного либо ленточного ростверка, в зависимости от схемы расположения опор в фундаменте.

Важно: арматурный каркас буронабивных свай всегда длиннее, чем бетонное тело опоры — выступы арматуры впоследствии связываются с каркасом обвязки.

Ростверковый фундамент на забивных ЖБ сваях

Фундаменты на забивных ЖБ сваях обустраиваются с применением конструкций промышленного изготовления, монтируемых на стройплощадке посредством копровых установок, работающих по методу ударной забивки либо вибропогружения.

Важно: забивные сваи всегда обвязываются железобетонными ростверками — при создании фундаментов в виде свайных полей для многоэтажных построек — плитными, для 1-3 этажных домов — ленточными.

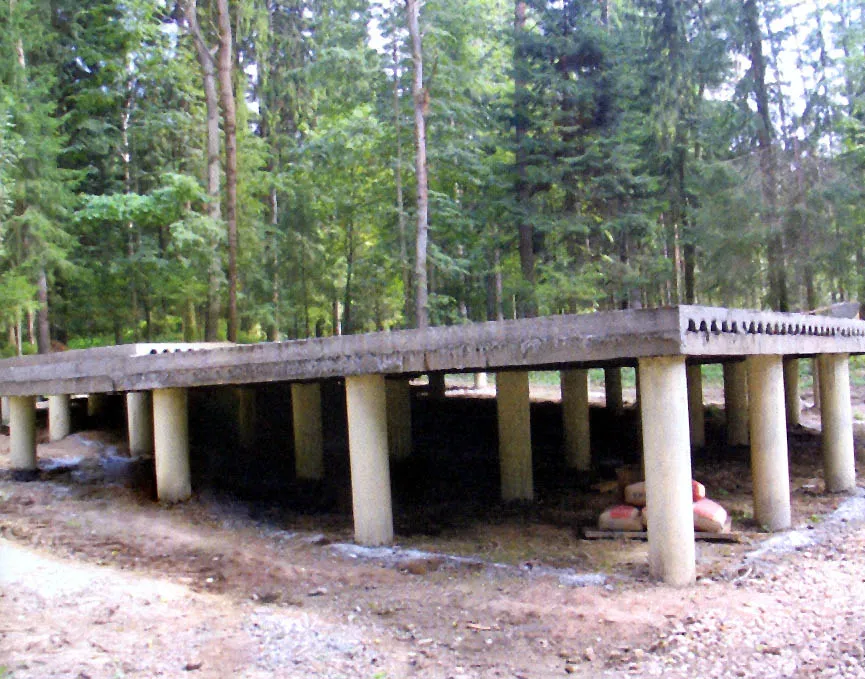

Фундамент на ЖБ сваях с плитным ростверком

Рис: Фундамент на ЖБ сваях с плитным ростверком

Для стыковки арматуры сваи и ростверка в единый каркас ЖБ сваи погружаются так, чтобы над землей возвышался участок ствола высотой 30-50 см. После монтажа бетон на выступающей части столба разрушается с помощью сваерезки, и к оставшейся арматуре приваривается армокаркас обвязки.

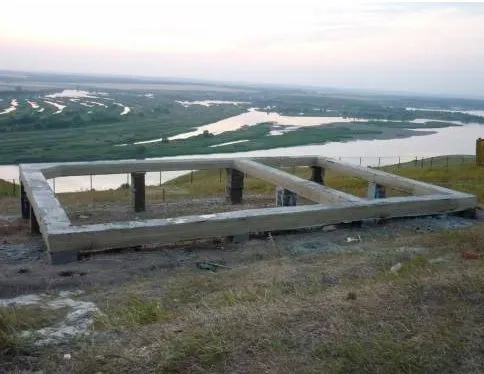

Ленточный ростверк фундамента из ЖБ свай

Рис: Ленточный ростверк фундамента из ЖБ свай

Данный вид фундаментов отличается максимальной грузонесущей способностью, устойчивостью в грунте и долговечностью (свыше 100 лет). Недостаток — сравнительно высокая стоимость.

Ростверковый фундамент на опорных столбах

Столбчатые фундаменты классифицируются на две группы:

  • Сборные — опорные столбы создаются из кирпича либо ФБС блоков;
  • Монолитные — столбы заливаются бетоном.

Монолитные столбчатые фундаменты, по сути, являются кустарным аналогом фундаментов на буронабивных сваях. Столбы в них создаются посредством заливки бетоном разработанных скважин (глубиной 1-3 метра). В качестве опалубки под заливку могут использоваться асбоцементные трубы либо собранные в цилиндр рулоны рубероида.

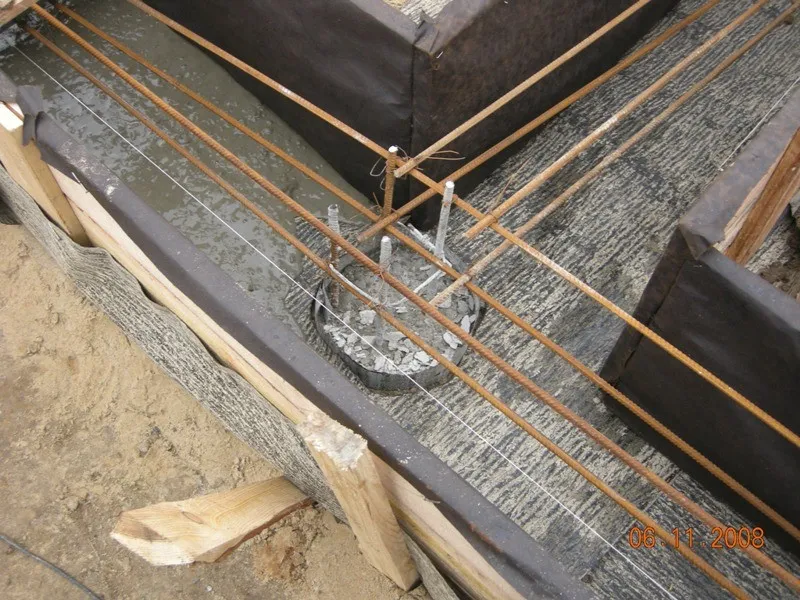

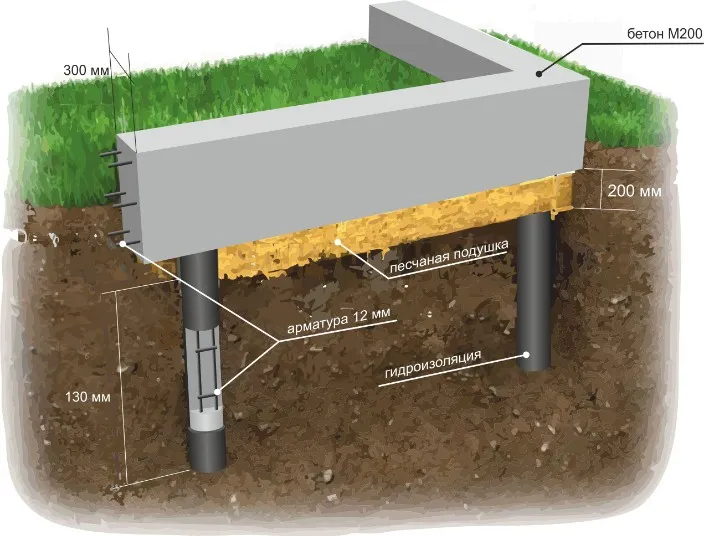

Схема соединения арматуры монолитных столбов и ростверка

Рис: Схема соединения арматуры монолитных столбов и ростверка

Такие фундаменты, как и винтовые основания, применяются лишь для строительстве легких зданий и вспомогательных сооружений (гаражи, летние кухни, бани). Они обвязываются ростверками ленточного типа из ЖБ ленты, бруса, двутавра либо швеллера.

: рекомендации

Часто, с целью экономии, застройщики берутся строить фундамент с ростверком самостоятельно. Как правило, они применяют для устройства свай буронабивной метод. Интернет изобилует подобного рода инструкциями на этот счет.

Мы не рекомендуем строить фундамент подобным способом, так как Вы рискуете в скором будущем жить в разрушающемся доме.

Справедливости ради стоит отметить, что в некоторых случаях такой вариант может обеспечить надежность строения. Все зависит от состояния грунтов, глубины бурения и качества бетона.

Но в большинстве случаев строительство, без предварительного исследования грунта и точного соблюдения технологии изготовления буронабивных свай, лучше не производить.

Наша компания погружает сваи под любой тип свайного фундамента в строгом соответствии с  требованиями СНиП и проектом строительства. Уровень подготовки и опыт наших специалистов позволяет решать задачи оперативно и с высоким качеством проведения свайных работ.

Получить консультацию и заказать свайные работы можно заполнив форму заявки.

Так же рекомендуем посмотреть:

  1. Требования СНИП по забивке свай
  2. Как закрыть свайный фундамент



Наша компания занимается забивкой свай — обращайтесь, поможем!

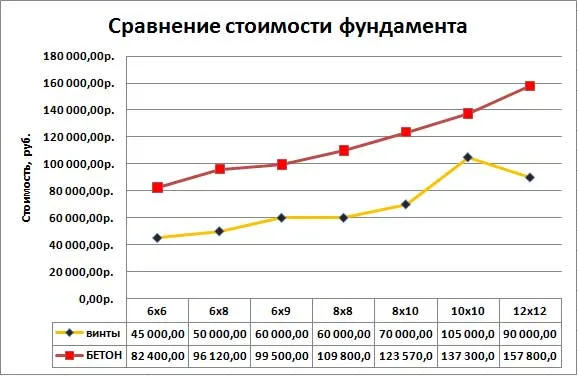

Свайный фундамент с ростверком цена

Совокупная стоимость свайно-ростверкового фундамента состоит из следующих составляющих:

  • Цены свайных опор и их погружения;
  • Цены обвязки свай ростверком (конкретная сумма зависит от типа, сечения и размеров обвязки, а также от способа ее армирования;
  • Стоимости проектирования фундамента.

Важно: в частом строительстве преимущественно используются сваи сечением 30х30 см, цена на которые начинается от 3 тыс. рублей. Стоимость монтажа свай рассчитывается исходя из количества погонных метров погружаемых конструкций. Ценовой диапазон — 300-500 рублей за 1 п.м.

Цена обвязки свай также зависит от количества погонных метров ростверка. Для железобетонных ростверков она начинается от 7 тыс. рублей (с учетом материалов), обвязка деревянным ростверком — от 5 тыс/п.м.

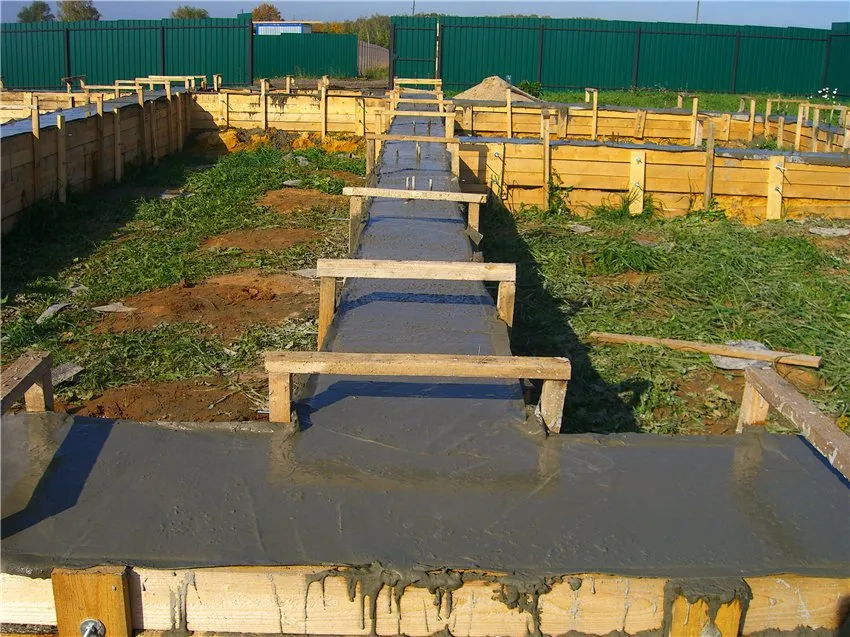

Заливка железобетонного ростверка ленточного типа

Рис: Заливка железобетонного ростверка ленточного типа

Цена проектирования фундамента всегда рассчитывается в индивидуальном порядке. Также нужно учитывать затраты на перебазировку спецтехники для монтажа свай. По Московской области ее стоимость составляет в среднем 20-30 тыс. рублей.

Заказ свайного фундамента с ростверком

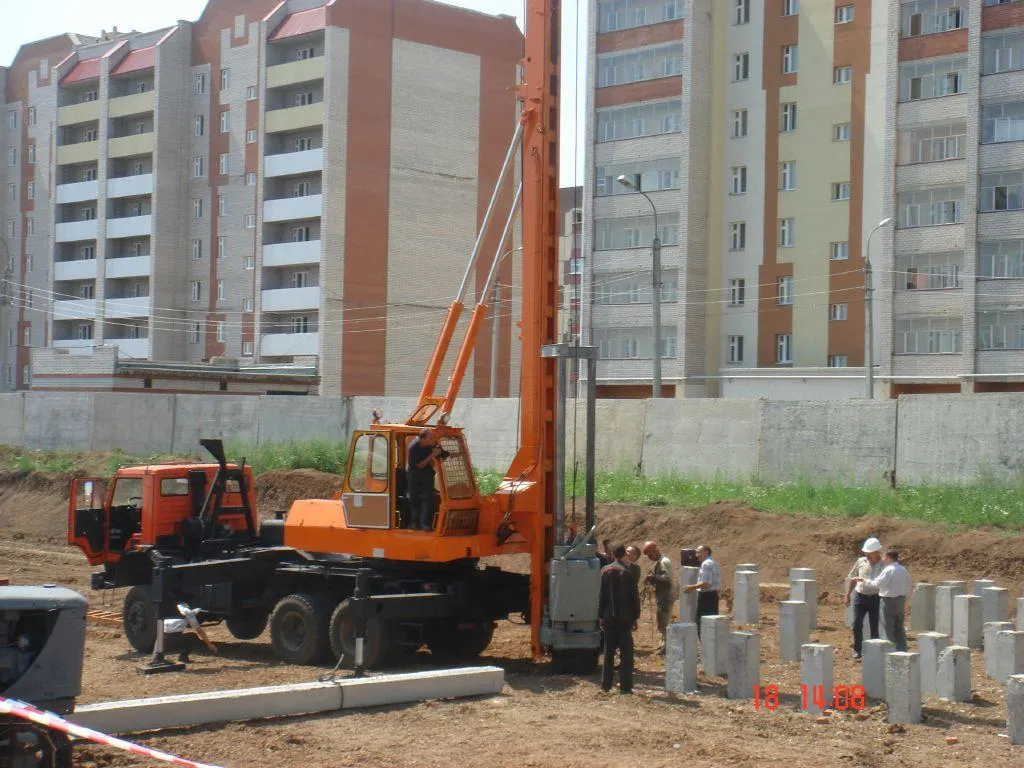

Копровая машина СК "Установка Свай" в работе

Рис: Копровая машина СК "Установка Свай"  в работе

Мы предоставляем своим клиентам лучшие в регионе цены на все виды свайных работ:

  • Цена забивки свай — от 280 руб/п.м;
  • Цена бурения под набивные сваи — от 300 руб/п.м;
  • Стоимость перебазировки техники на объект — от 20 тыс. рублей.

Работы мы выполняем качественно и быстро, в строгом соответствии с действующими строительными нормами. Связаться с представителями компании для заказа услуг вы можете по контактным телефонам, либо воспользовавшись формой "Отправить заявку". Звоните нам, и мы договоримся о взаимовыгодных условиях сотрудничества!
