Как обеспечить связь облицовочного кирпича с несущей стеной — советы и методы

Перевязка газобетонных блоков оказывает такое же влияние на прочность здания, как и укладка первого ряда. Для проведения строительных работ потребуется минимальный набор инструментов, и все это можно выполнить самостоятельно, без участия специализированной строительной бригады. Если вас интересует вопрос о том, как правильно связать кирпичную кладку со стеной, важно учесть эти аспекты.

Первый ряд – это основа дома, поэтому нужно соблюдать нюансы и определенные правила, о них можно прочитать в другой нашей статье. Далее идет армированный пояс, который выполняет функцию каркаса строения. Со второго ряда для повышения прочности начинают делать перевязку газоблока.

Тип перевязки зависит от вида кладки. Чаще для строительства применяют следующие конструкции кладки стен:

• однослойную (1 ряд газобетонных блоков),
• двухслойную (кладка в 2 блока).

В основном применяют однослойную кладку, так как газобетон при правильном выборе марки и расчёте толщины стены отлично сохраняет температуру внутри строения даже при сильных морозах.

При такой кладке применяют цепной тип перевязки несущих стен из газобетона. Начиная со 2-го ряда, все следующие ряды кладутся со смещением поперечного клеевого шва на 80-110 мм. Для этого в каждом ряду вставляется подрезанный газобетонный блок. Все торцы укороченного блока промазываются клеевым раствором. На углах дома длина укороченного элемента должна быть не меньше, чем 11,5 см.

Для повышения прочности лучше всего сопрягать между собой стены с одинаковой нагрузкой. Поэтому цепная перевязка газобетона подходит только для несущих стен.

Достоинства облицовки газоблока кирпичом

Почему именно керамический кирпич предпочитают для облицовки владельцы частных газоблоковых домов в Москве и Московской области? Такой вид отделки имеет много достоинств:

• привлекательный вид и эстетичность;
• долговечность — служит не менее 100 лет;
• эффективная защита газобетона от влаги;
• дополнительная тепло- и шумоизоляция;
• механическая прочность, отсутствие сколов, трещин;
• ремонтопригодность, простота ухода за фасадом;

Качественная кладка может быть выполнена только силами профессиональных мастеров под контролем инженера-строителя. В отличие от штукатурки газобетонные блоки, обкладываемые кирпичом, не требуют предварительного выравнивания, шпаклевания, грунтования. Между стеной из газоблока и кирпичной кладкой можно уложить слой утеплителя, если это целесообразно и предусмотрено проектом.

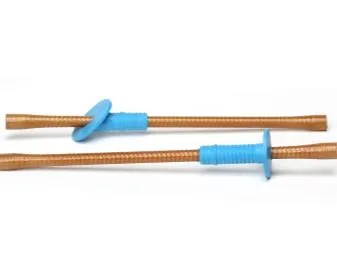

Технические характеристики анкеров

Полимерные гибкие связи имеют такие рабочие параметры:

• Полная устойчивость к щелочному воздействию цементных растворов.
• Малый удельный вес, отсутствие нагрузки на конструкцию.
• Не создают радиопомех, магнитоинертны.
• Отсутствие мостиков холода.
• Диаметр стержня — 6 мм.
• Длина — 200-600 мм, выпускаются с шагом 10 мм.
• Долговечность — 100 лет (расчетная).
• Коэффициент теплопроводности — 0,48 Вт/(м·K).
• Рабочие температурные пределы — от -60 до +93.
• Разрушающее растягивающее усилие — 21500 Н.
• Модуль упругости (мин) — 50000 мПа.
• Прочность на изгиб — 1500 мПа.
• Усилие вырыва — 9970 Н.
• Минимальная глубина погружения анкерной части — 90 мм.

Технология установки гибких связей

Последовательность операций зависит от того, что устанавливается первым, анкер или утепляющий контур. Есть варианты, когда одновременно возводится сэндвич из основной, облицовочной стен и утеплителя с вентиляционными ходами.

Подготовка к обшивке стены без теплоизоляции

По разработанной схеме на несущую стену наносится сетка для установки анкеров, с расчетом порядовки будущей выносной конструкции. По намеченным точкам создают гнезда сечением 10, глубиной до 100 мм. Отверстия очистить, выдувая грушей мелкую крошку и пыль. Вставленный стержень вкручивается в отверстие с раствором до упора. На него позже навешивают утеплитель прокалыванием, и закрепляют тарельчатой шайбой. Свободный конец укладывается в ряд облицовки.

Если теплоизоляция предустановлена, гибкий стержень вкручивается в подготовленное отверстие вслепую, без использования цементного уплотнения. Важно подобрать сверло нужного сечения и плотно установить гильзу ввертыванием.

Одновременное возведение капитальной и облицовочной стены с внутренним утеплением

Одновременное строительство внутренней несущей и наружной облицовочной стены с утеплителем из паронепроницаемых материалов – плотный пористый пенопласт или полиуретан – ведется с последовательностью операций:

• Внутренняя стена кладется с опережением на несколько рядов.
• Гибкая связь в капитальную стену заложена, и она возводится до следующего анкерного ряда.
• Поднята облицовка, в зазор вставляется утеплитель, закладывается гибкая связь.
• В несущую стену установлен следующий анкер.
• Фальшстена выкладывается до уровня связи.
• Вставляется теплоизоляция, запечатывается связь в ряд облицовки.

Внутренняя стена должна опережать внешнюю на одну высоту установки анкера.

Если в стене предусмотрен вентиляционный зазор, на стержень надевается шайба-фиксатор, удерживающая пористый блок на нужном расстоянии от контура облицовки.

Преимущества и недостатки

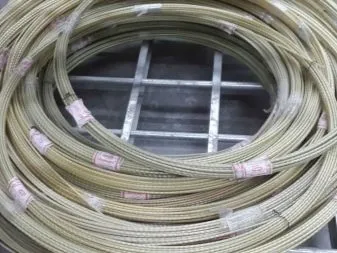

В современном строительстве наиболее популярны композитные материалы, так как они имеют целый ряд положительных характеристик, среди которых:

• небольшой вес, который не воздействует дополнительно на кладку;
• отличная степень сцепляемости с раствором, которым организуется кладка кирпича;
• надёжная защита от коррозии, которая может возникать из-за щелочной среды бетона на металлических стержнях;
• низкая теплопроводность не позволяет образовываться мостикам холода в кирпичной кладке;
• стойкость к воздействию неблагоприятных условий внешней среды позволяет добиться долговечности и прочности конструкции.

Несмотря на явные плюсы, у композитных стержней есть и существенные минусы. Их два.

Наблюдается низкий показатель упругости, для вертикального армирования такие стержни не подойдут, так как не смогут в должной мере обеспечить целостность конструкции. Они применяются только для устройства горизонтальных конструкций.

Низкая огнестойкость. Композитные стержни теряют все свои свойства при температуре выше 6 тыс. С, а значит не могут применяться в зданиях, к которым предъявляются повышенные требования по огнестойкости стен.

В случае если перечисленные недостатки являются весомыми, то используются стержни из углеродистой или нержавеющей стали.

Технология облицовки с применением гибких связей

Перед началом работ всегда составляется проектно-сметная документация, в которой определяется необходимое количество и способы расположения гибких связей для облицовки кирпичом.

• Рекомендуется на каждый м2 стены устанавливать по 4 изделия. По горизонтали и вертикали должен соблюдаться шаг расположения гибких связей, равный 50 см, в том случае, когда применяется утеплитель из минеральной ваты.
• Если же в качестве утеплителя был выбран пенополистирол или пенополиуретан, то шаг сокращается до 25 см по горизонтали. При этом минимальное количество связей на м2 должно быть 4 шт. Шаг по вертикали не должен превышать 100 см.
• В периметр проемов также необходимо установить гибкие связи. Это правило обязательно соблюдать при кирпичной кладке. Помимо того, должны быть обустроены все углы здания с применением шага в 30 см в местах деформационных швов и непосредственно у парапета. Глубина проникновения стержней сквозь стену и слой облицовочного материала должна составлять не менее 9 см.
• Нередко на деле происходит несовпадение горизонтальных швов внутреннего и внешнего слоя. В этом случае связи устанавливаются в вертикальных швах несущей стены, а для тщательной заделки применяют цементно-песчаный раствор.
• В процессе работ важно отслеживать, чтобы стержни не расшатались. Поэтому сначала монтируется теплоизоляция, а только потом гибкая связь под кирпичную кладку с помощью проколов в материале утеплителя. Когда утеплитель крепится на старый материал, необходимо дождаться пока строительный раствор в швах с вмонтированными связями схватится.

Как правильно делать привязку к стенам

Связывают облицовку с фасадами дома обычно с использованием дюбелей и толстой проволоки. Применение такого материала позволяет сделать крепление достаточно прочным и при этом гибким. Выполняют связку стены и кладки следующим образом:

• вбивают в основную стену по длине ряда дюбеля на уровне верхней плоскости кирпичей;
• нарезают проволоку;
• привязывают ее к дюбелям;
• протягивают проволоку по кирпичам таким образом, чтобы она не доходила до края 10 см и не выступала в последующем из горизонтального шва.

Забивать дюбеля в стену дома вдоль ряда облицовочных кирпичей следует с шагом примерно в 70 см. Собственно саму связку, согласно нормативам, полагается делать каждые 4 ряда кладки.

Как правильно посчитать объем кирпичной кладки?

Для расчета объема кирпичной кладки необходимо знать размеры стены и размеры кирпича.

1. Определите высоту, длину и толщину стены в метрах. Например, если вы хотите построить стену высотой 3 м, длиной 5 м и толщиной 0,25 м, то высота = 3 м, длина = 5 м, толщина = 0,25 м.

2. Определите размеры кирпича в метрах. Стандартный размер кирпича в России составляет 250 мм x 120 мм x 65 мм, то есть длина = 0,25 м, ширина = 0,12 м, толщина = 0,065 м.

3. Рассчитайте количество кирпичей, необходимых для кладки стены. Для этого умножьте длину стены на высоту и на толщину, чтобы определить объем стены в кубических метрах, затем разделите объем на объем одного кирпича. Таким образом, формула будет выглядеть следующим образом:

   количество кирпичей = (длина x высота x толщина) / (длина кирпича x ширина кирпича x толщина кирпича)

   Например, для стены высотой 3 м, длиной 5 м и толщиной 0,25 м, и размерах кирпича 250 мм x 120 мм x 65 мм:

   количество кирпичей = (5 м x 3 м x 0,25 м) / (0,25 м x 0,12 м x 0,065 м) = 692,3 шт.

4. Учитывайте отходы. Обычно на стройке оставляют небольшой запас кирпичей на случай повреждения или потерь. Обычно на это берут 5-10% от общего числа кирпичей.

   Например, если вам нужно 692,3 шт. кирпича, то прибавьте к этому числу 5-10%, чтобы получить окончательное количество кирпичей, необходимых для кладки стены.

   Окончательное количество кирпичей = 692,3 x 1,05 (или 1,1) = 726,9 (или 761,5) шт.

Таким образом, для расчета объема кирпичной кладки нужно знать размеры стены и размеры кирпича, а затем использовать формулу для определения количества кирпичей, необходимых для кладки стены. Отходы нуж

Отходы нужно учитывать для того, чтобы иметь достаточное количество кирпичей на случай повреждений или потерь в процессе строительства. Кроме того, необходимо учитывать, что некоторые области могут иметь свои стандарты для размеров кирпича и толщины стен.

Если у вас возникнут затруднения с расчетом количества кирпича, вы можете обратиться к специалистам, которые помогут вам определить требуемое количество материала для строительства стены. Они также могут дать советы по выбору оптимального варианта кирпича и обеспечить его доставку на строительную площадку.

Важно помнить, что расчет количества кирпича не является единственным этапом при строительстве стены. Для успешной кладки необходимы также навыки и опыт работы со строительными материалами. Если у вас нет опыта в строительстве, рекомендуется обратиться к профессиональным строителям или курсы по обучению строительству.
