Создаем DIY обратный клапан — варианты для воздуха и воды собственными силами
- Назначение и принцип работы устройства
- Самостоятельное изготовление обратного клапана для воды
- Как изготовить обратный клапан для вентиляционных систем
При использовании трубопроводных систем с разными целями необходимо обеспечить движение жидких и газообразных сред в определенном направлении. В этом контексте важно, чтобы перемещение происходило согласно заданной траектории. Если вы задаетесь вопросом о создании обратного клапана для насоса своими руками, давайте рассмотрим этот процесс подробнее.

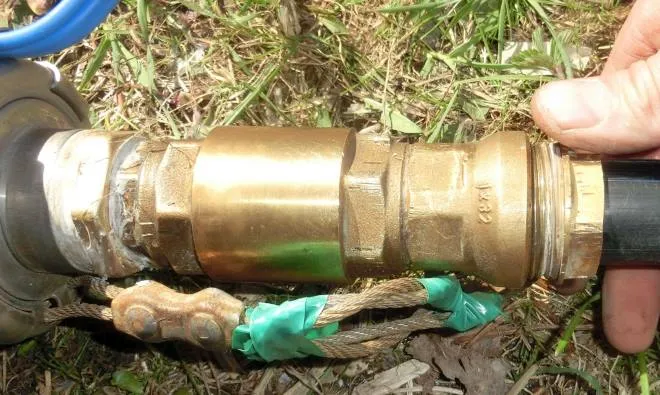

Обратный клапан погружного насоса
Назначение и принцип работы устройства
Обратный поток в трубопроводных системах может возникнуть по разным причинам. Если речь идет о жидких средах, такой причиной может стать отключение насоса, а в случае с вентиляцией – неправильная установка вытяжной трубы или малое количество поступающего воздуха. Что бы ни послужило причиной возникновения обратного потока рабочей среды в трубопроводной системе, такое явление крайне нежелательно, так как оно может привести не только к некорректной работе элементов такой системы, но и к их выходу из строя.
Чтобы предотвратить образование в трубопроводной системе обратного потока, как уже говорилось выше, на нее устанавливают обратные клапаны, которые могут отличаться как своим внешним видом и габаритами, так и конструктивным исполнением. Основная функция такого устройства, устанавливаемого на трубопроводах, по которым транспортируются жидкие и газообразные среды, состоит в том, чтобы пропускать рабочий поток в одну сторону и блокировать его движение в тот момент, когда он начинает двигаться в обратном направлении.

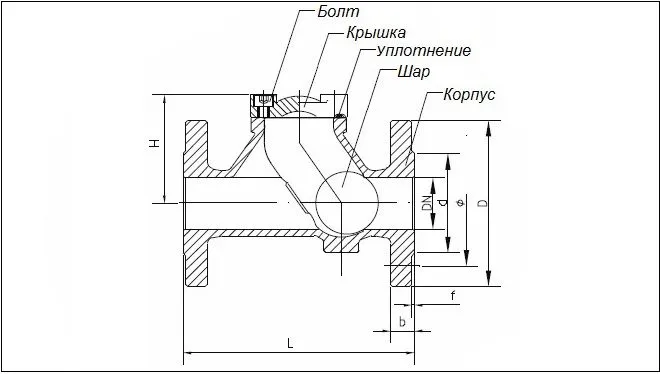

Устройство шарового обратного клапана
Конструкцию обратных клапанов вне зависимости от их типа составляют следующие элементы:
- корпус, внутреннюю часть которого образуют два сообщающихся цилиндра;
- запорный элемент, в качестве которого может выступать шар, створка или цилиндрический золотник;
- пружина, обеспечивающая прижатие запорного элемента к посадочному месту, расположенному на выходе из пропускного отверстия клапана.
Принцип действия обратного клапана достаточно прост и заключается в следующем.
- После того как поток рабочей среды, поступающий в клапан, достигнет требуемого давления, пружина, прижимающая запорный элемент, отжимается, давая возможность газу или жидкости свободно проходить через внутреннюю полость устройства.
- Если давление потока рабочей среды в трубопроводе падает, то пружина возвращает запорный элемент в закрытое состояние, перекрывая движение потока в обратном направлении.

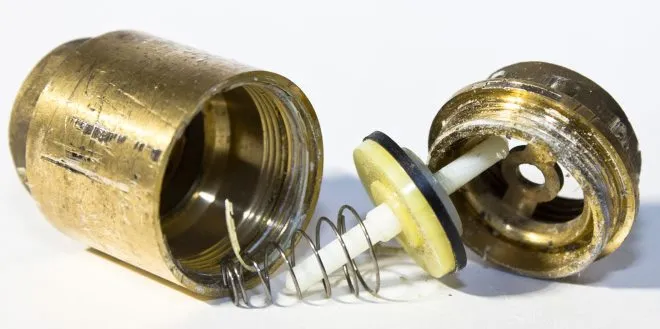

Тарельчатый обратный клапан в разобранном виде
На современном рынке предлагается множество обратных клапанов различных типов, что позволяет подбирать такие устройства для решения определенных целей. Между тем многие домашние умельцы, руководствуясь естественным желанием сэкономить, изготавливают обратные клапаны своими руками и делятся чертежами и схемами своих самоделок в интернете.
Самостоятельное изготовление обратного клапана для воды
Самодельный обратный клапан для установки на трубопровод, по которому транспортируется вода, не требует при изготовлении дорогостоящих расходных материалов и сложного оборудования, что дает возможность хорошо сэкономить. Итак, чтобы самостоятельно сделать обратный клапан, необходимо подготовить:
- муфту, на корпусе которой нарезана наружная резьба;
- тройник с внутренней резьбой;
- пружину, диаметр которой позволяет ей свободно входить в тройник;
- стальной шарик, диаметр которого чуть меньше, чем поперечное сечение внутренней полости в тройнике;
- резьбовую пробку;
- уплотнительную ленту ФУМ.
Пружину, если вы не нашли подходящей по диаметру, можно изготовить и самостоятельно, используя для этого стержень соответствующего диаметра и жесткую стальную проволоку. В стержне, на который будет навиваться самодельная пружина, необходимо просверлить отверстие, в него будет вставляться конец проволоки. Чтобы навивать пружину было более удобно, стержень можно зажать в тисках, а саму навивку проволоки выполнять, используя плоскогубцы.

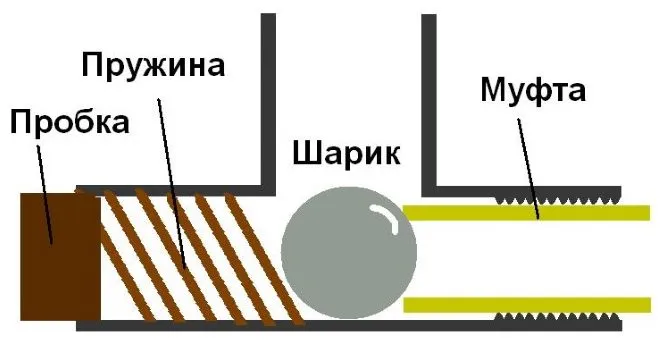

Схема самодельного обратного клапана для воды
После того как все материалы для изготовления самодельного обратного клапана подготовлены, можно приступать к сборке, которая выполняется в следующей последовательности.
- Во внутреннее резьбовое отверстие тройника вкручивается муфта. Делается это таким образом, чтобы она приблизительно на 2 мм перекрыла боковое отверстие. Выполнить такое требование при закручивании муфты необходимо для того, чтобы шарик, который будет располагаться во внутренней части тройника, не выскочил в его боковое отверстие.
- В отверстие, находящееся с противоположной стороны тройника, сначала вставляется шарик, а потом пружина.
- Отверстие в тройнике, в которое были вставлены шарик и пружина, заглушается резьбовой пробкой, закручиваемой с использованием ФУМ-ленты.
Работать обратный клапан, изготовленный по предложенной схеме, будет следующим образом: поток воды, входящий в такое устройство со стороны муфты, будет отталкивать шарик, поджимаемый пружиной, и выходить через перпендикулярно расположенное отверстие тройника.
Самое главное при изготовлении своими руками обратного клапана предложенной конструкции – правильно отрегулировать пружину таким образом, чтобы она не отклонялась в тот момент, когда давление воды в трубопроводе снизится, и в то же самое время не была слишком тугой, чтобы не препятствовать потоку воды, проходящему через устройство. Кроме того, необходимо очень качественно выполнять все резьбовые соединения, чтобы обеспечить абсолютную герметичность обратного клапана.

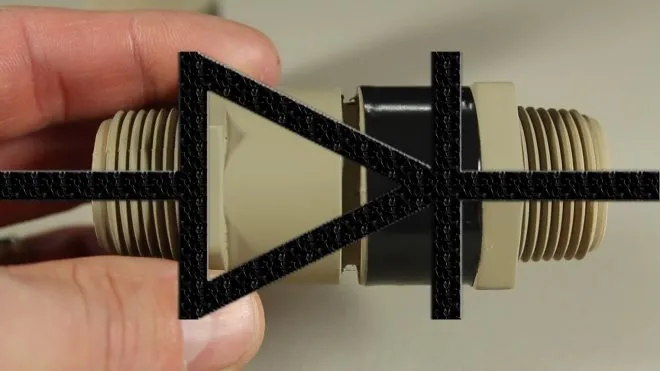

Обратный клапан также можно сделать из полипропиленовый трубки и штуцера. Процесс изготовления очень прост и показан на фото ниже
Как изготовить обратный клапан для вентиляционных систем
Вопрос о том, как сделать обратный клапан для оснащения вентиляционной системы, является не менее актуальным, чем изготовление подобного устройства для водопровода или канализации. Установив обратный клапан в вентиляционной системе, вы надежно защитите свое жилище от загрязненного и холодного воздуха, поступающего в такую систему извне.
Простейший вентиляционный обратный клапан – кусок размещенного на решетке гибкого материала, но такая конструкция не будет работать при естественной вытяжке
Следует отметить, что обратный клапан предложенной конструкции, если сравнивать его с серийными моделями, обладает не меньшей эффективностью и способен успешно прослужить вам два-три года.

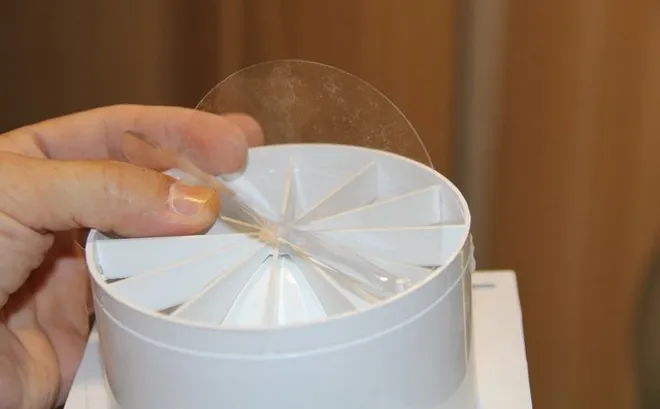

Более продвинутая конструкция состоит из двух подвижных створок, закрепленных по бокам вентиляционной решетки
Итак, изготовление самодельного обратного клапана для оснащения вентиляционной системы выполняется в следующей последовательности.

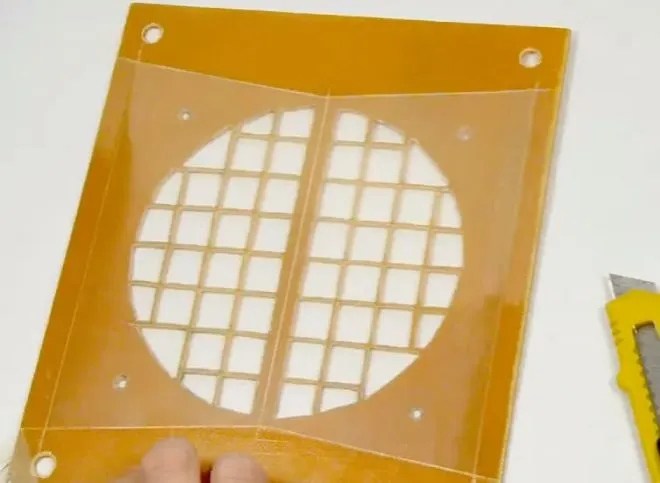

- В первую очередь необходимо изготовить основной элемент обратного клапана – пластину, на которой будут фиксироваться створки. Для создания такой пластины, которая выпиливается строго по форме и размерам вентиляционного канала, можно использовать листовой текстолит или другой прочный пластик толщиной 3–5 мм.
- По краям выпиленной пластины необходимо просверлить отверстия, при помощи которых она будет соединяться с вентилятором и фиксироваться в вытяжном канале. Кроме того, отверстия надо просверлить и в центральной части пластины. Это нужно для того, чтобы через нее мог свободно проходить воздух. От того, насколько много отверстий вы просверлите в такой пластине, будет зависеть пропускная способность вашей вентиляционной системы.
- Пластину, используя герметик и уплотнительную прокладку, следует зафиксировать в вытяжной трубе. Под места, где пластина будет фиксироваться при помощи винтов, также необходимо подложить резиновые прокладки. Так вы снизите уровень шума и вибрации в своей вентиляционной системе.
- По форме и размерам пластины вырезается кусок плотной пленки, толщина которой должна быть не меньше 0,1 мм. Из пленки, которая приклеивается к пластине по ее краю, в дальнейшем будут сформированы створки самодельного обратного клапана.
- Вытяжную трубу, в которой уже установлена пластина с наклеенной на нее пленкой, необходимо установить в вентиляционный канал, используя для этих целей дюбели или саморезы. После установки в вентиляционный канал обратного клапана надо надежно загерметизировать зазоры между стенками канала и вытяжной трубы.
Заключительным этапом монтажа самодельного обратного клапана в вентиляционной системе является разрезание пленки, наклеенной на пластину, на две одинаковые половины. Выполняя такую процедуру, для которой лучше всего использовать острый монтажный нож, необходимо следить за тем, чтобы срез получился безупречно ровным.
Принцип, по которому работает обратный клапан предложенной выше конструкции, достаточно прост и заключается в следующем.
- Потоку воздуха, который проходит через такой клапан в направлении из помещения, ничто не мешает: створки раскрываются и свободно пропускают его.
- При возникновении в вентиляционной системе обратной тяги створки обратного клапана надежно закрываются, не давая воздуху извне проникнуть в помещение.
Таким образом, данный обратный клапан, относящийся к мембранному типу, надежно защищает вентилируемое помещение не только от загрязненного и холодного воздуха, но и от посторонних запахов.
Как работает обратный клапан для воды?
Обратный клапан для воды это устройство, которое используется для предотвращения обратного течения воды в трубопроводах. Он состоит из клапана, установленного в определенном месте в трубопроводе, и пружины, которая удерживает клапан в закрытом положении.
Когда вода течет в правильном направлении, клапан остается открытым. Однако, если вода начинает течь назад, пружина вдавливается, закрывая клапан и предотвращая обратный поток воды. Это обеспечивает нормальный поток воды в трубопроводах и защищает их от переполнения или загрязнения.
