Необходимость установки обратного клапана на водомер: важные детали монтажа
Содержание
Обратный клапан на счетчик воды: назначение
Виды обратных клапанов и их принцип действия
Особенности монтажа обратного клапана со счётчиком воды
Коротко о главном
Современные жилища, будь то дома или квартиры, всегда подсоединяются к общим водопроводным системам. В процессе реконструкции старых жилых помещений старые водомеры заменяются новыми.

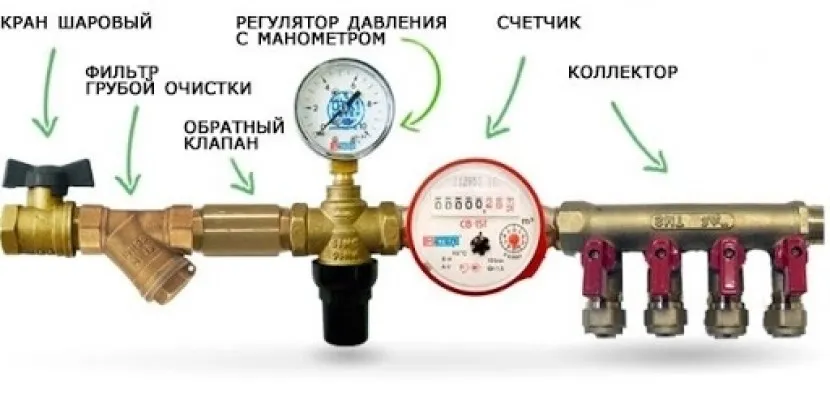

Где находится обратный клапан
Обратный клапан на счетчик воды: назначение
В конструкции некоторых моделей водосчётчиков вставлена крыльчатка, которая свободно вращается в зависимости от потока жидкости. Это легко проверить. На такой расходомер желательно установить запорный клапан. Его не обязательно нужно вводить в эксплуатацию. За его отсутствие нет никаких наказаний со стороны государства. Правда, существуют установленные ограничения. Если это проектирование внутреннего водопровода на новых и реконструируемых объектах, то данную деталь необходимо установить по правилам. В других случаях, на усмотрение хозяина жилого помещения. Это обезопасит жильё от нежелательного исхода: гидравлического удара, перепада давления.
Подобрать счетчик воды, подходящий по всем необходимым параметрам, можно в нашем интернет-магазине.
Когда движение жидкости меняется на противоположное, задача обратного клапана автоматически закрыть путь воды в трубопровод и пропускать её только в прямом направлении. Многие жильцы не стремятся к приобретению трубопроводной арматуры, потому что без неё можно изменить показания прибора учёта, чтобы сэкономить на оплате коммунальных услуг. Но любое вмешательство в индивидуальный прибор учёта может привести к проблемам с законом либо к последствиям в виде замены счётчика.
Конструкция счётчика и его схема работы
Ответ на вопрос, какую роль выполняет обратный клапан на счётчик воды, кроется в понятии сообщающиеся сосуды — любая система ёмкостей (чайник, трубы, лейка), где вода имеет возможность свободно переливаться из одного сосуда в другой. Когда в многоэтажных домах водой пользуется большая часть жильцов, то если несколько кранов включены одновременно, то неизбежно начинаются перепады давления. С целью избежать последствия монтажные работы проводятся строго по инструкции и без пренебрежения к различным частям конструкции. Во-первых, обратный клапан помогает предотвратить перетекание воды из одной трубы в другую с различной температурой. Во-вторых, защищает от гидравлического удара, который случается в различных ситуациях. К примеру, если в любом доме водоканалы подключены сразу к нескольким системам водоподачи, а их то включают, то выключают.

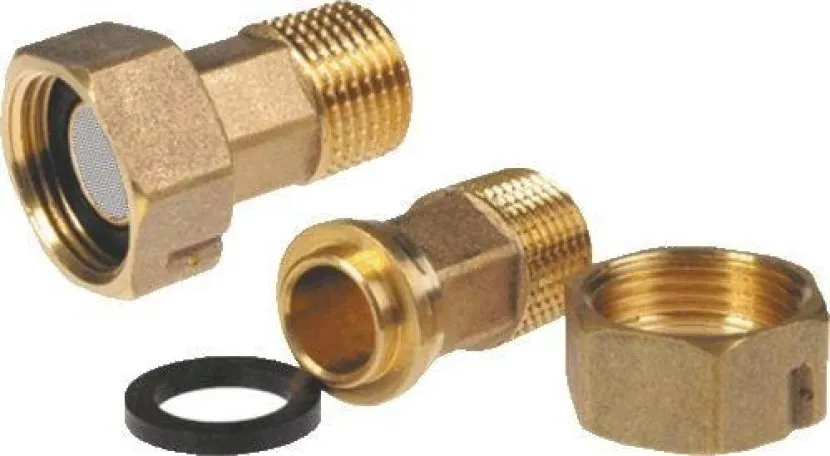

Как выглядит обратный клапан

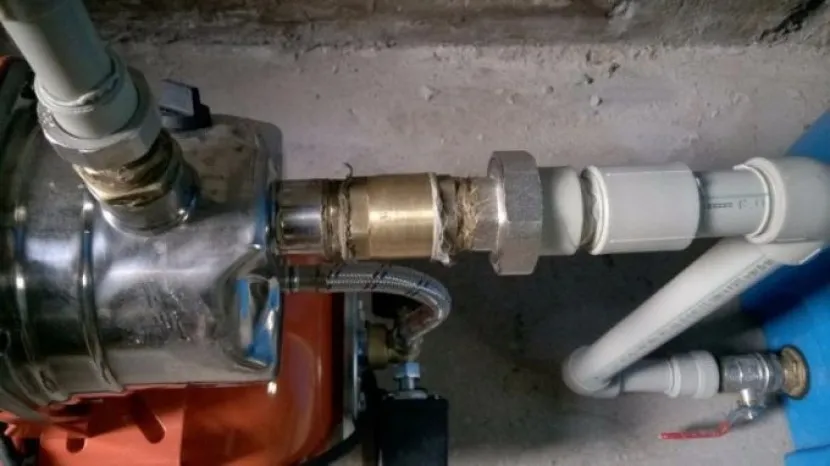

К тому же он задерживает воду, чтобы она не стекала по стоякам, если её подачу необходимо отключить. Эта функция особенно важна для системы водоподачи, где установлены погружные насосы. И в-третьих, на обвязке бойлера сохраняет горячую воду при её выключении. Это значительно сэкономит средства, если включить агрегат для нагрева воды в следующий раз. Заказать монтаж системы водоснабжения и установку счетчиков воды в Москве и Московской области можно в нашей компании. Чтобы ознакомиться со стоимостью работ и порядком оказания услуги и связаться со специалистом, перейдите в раздел «услуги».
Виды обратных клапанов и их принцип действия
Выбирая данную деталь, подчеркните для себя размер крепёжного соединения в виде резьбы; какой используется материал (изделие из латуни будет самым надёжным); технические характеристики давления по минимальному и максимальному значению. Отличительные черты и объёмы товара указываются в техпаспорте, который идёт в комплекте с прибором. Обратные клапаны отличаются задвижками. Они бывают конусообразные или в виде шара. Ни одно стандартное изделие не обходится без пружин и корпуса. Когда происходит движение воды в трубах в прямом направление, то от седла отодвигается запорный, регулировочный элемент, а поток передвигается через главное окно, но с малыми потерями. Если направление потока воды обратное, то задвижка наоборот прижимается к седлу, а движение воды в таком направлении прекращается.

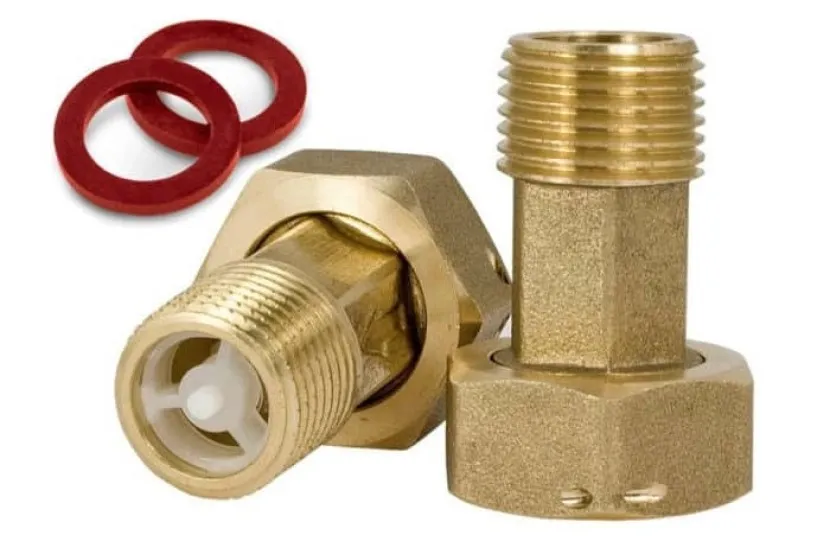

Обратный клапан и его характеристика
Пружины в этой конструкции есть для того, чтобы преодолеть силу трения во время прижимания к седлу запирающего элемента. У пружин должна быть минимальная жёсткость, потому что сильное трение приводит к нарастанию давления (нужное значение 0,01 — 0,03 МПа), во время движения воды по трубам в правильном направлении. Трубопроводная арматура может продаваться отдельно либо сразу быть встроенной в счётчик воды. Лучше брать раздельно, так оборудование будет служить дольше и надёжнее. Конструкция обратных клапанов делится на виды по характеристике вставленного затвора:
- самый популярный товар с дисковым затвором, в нём запорный элемент держится на пружинах;
- если в качестве затвора используется шар, то эта конструкция называется шаровая;
- изделие, в котором используется ниппель относится к подъёмному виду обратных клапанов;
- в аппаратуре на промышленных заводах используют лопастный или лепестковый вид.

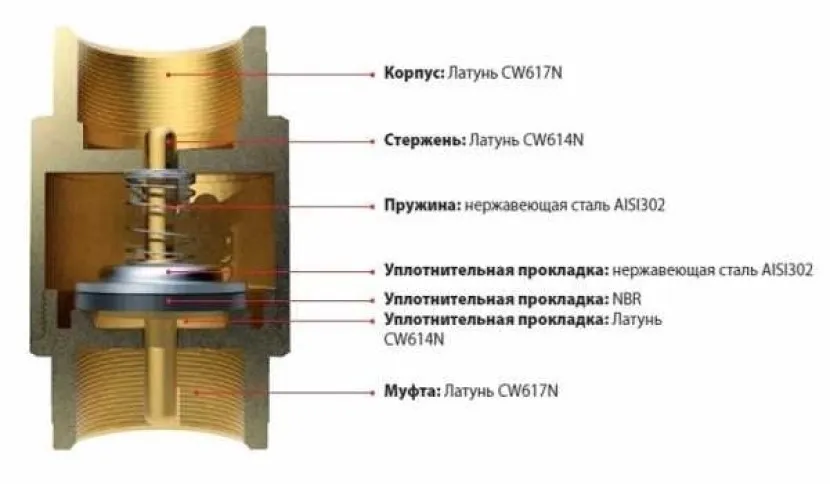

Из чего состоит обратный клапан
Как правило, вся конструкция выстроена в горизонтальном положении, а вот задвижки можно поставить как в горизонтальном, так и в вертикальном положении. Не забываем про направление, в первом случае — проходное (неизменное), но бывает и угловое, когда происходит поворот потока воды на 90 градус. Что касается обратных задвижек, то по направлению они могут быть только проходными. Все вышеперечисленные виды обратных клапанов выполняют свои задачи как в нормальном состоянии, так и при аварийных ситуациях. Они используются в различных гидроприводах, в блоках фильтрации и гидролиниях.
Особенности монтажа обратного клапана со счётчиком воды

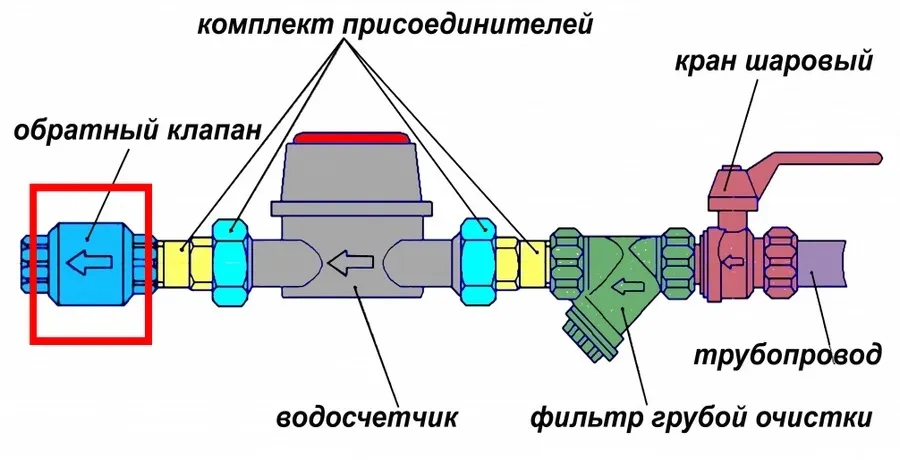

Для монтажа потребуются накидные гайки, ключи, герметик, фум-лента, сантехнический лён. Во время выбора обратного клапана обратите внимание, чтобы в нём был фильтр. Либо заранее провести монтаж с фильтрующим элементом. Это даёт гарантию более долгосрочного ввода данного изделия в эксплуатацию и сокращает количество загрязнений внутренних деталей. По схеме сначала устанавливается фильтр перед счётчиком, а затем за ними присоединяется обратный клапан. Чтобы всё правильно выполнить, без протечек, придерживайтесь пошаговой инструкции.
Монтаж обратного клапана
- Перекрываем воду. Нельзя, чтобы был открыт вход в магистральный водопровод.
- Болгаркой срезаем часть трубы после крана.
- Тот отрезок, который остаётся выкручиваем из запорного устройства.
- Устанавливаем фильтр. Подмоткой регулируем положение узла относительно оси вращения. Создаём герметичность с помощью фум-ленты.
- Штуцер вкручиваем в фильтр с накидной гайкой. Далее монтируем водомер.
- К патрубку на выходе присоединяем ещё одного штуцера. И при помощи накидной гайки монтируем обратный клапан.
- В конце не спеша открываем кран. Так делается, чтобы избежать гидравлического удара.
Смотрите видео, как установить счётчик с обратных клапаном:
Коротко о главном
Обратный клапан для счётчика воды имеет защитную функцию. Многие не хотят его устанавливать из-за прочности и недопустимости различных манипуляций в счётчике для воды. В законодательстве РФ — это не обязательное условие при монтаже индивидуального прибора учёта расхода воды в частном доме или квартире, но есть ограничение. Если это новые и реконструируемые объекты, то наличие обратного клапана обязательно.
Как думаете — нужен ли обратный клапан на счетчик воды?
Как работает обратный клапан для воды?
Обратный клапан для воды это устройство, которое используется для предотвращения обратного течения воды в трубопроводах. Он состоит из клапана, установленного в определенном месте в трубопроводе, и пружины, которая удерживает клапан в закрытом положении.
Когда вода течет в правильном направлении, клапан остается открытым. Однако, если вода начинает течь назад, пружина вдавливается, закрывая клапан и предотвращая обратный поток воды. Это обеспечивает нормальный поток воды в трубопроводах и защищает их от переполнения или загрязнения.
