Следует ли устанавливать обратный клапан на водомер — назначение, необходимость, выбор и монтаж

При правильной установке водяного счетчика и нормальной работе водопровода, жидкость перемещается в заданном направлении. Однако могут возникнуть ситуации, когда из-за определенных обстоятельств поток воды начинает двигаться в обратном направлении. Таким образом, возникает вопрос о необходимости установки обратного клапана на водяной счетчик.

По принципу сообщающихся сосудов, при снижении давления на отдельных участках общей системы возможен обратный ход водяного потока. Чтобы исключить неправильную работу водомера и возможную техническую неисправность в этой ситуации используется обратный клапан.

Назначение и сфера использования

Чтобы разобраться, нужен ли обратный клапан для воды, следует рассмотреть функции этого устройства. Главное предназначение элемента — обеспечение движения воды только в одном направлении.

Он автоматически запирает трубопровод, если направление потока меняется в противоположную сторону. Подобное часто случается из-за разницы в давлении при одновременном открытии кранов с горячей и холодной водой. Однако это не единственная причина, зачем нужно устанавливать клапан.

Запорная арматура выполняет еще ряд важнейших функций:

1. Снижает риск гидравлического удара и разрыва соединений.
2. Блокирует перетекание жидкости из системы горячего водоснабжения в трубы холодного и обратно.
3. Препятствует стоку воды по стояку при отключении ее подачи.
4. Предотвращает образование воздушных пробок и т.д.

Обратный клапан устанавливают при монтаже не только прибора учета, но и погружного насоса, а также водонагревателя.

Обязательно ли ставить: требования закона

В сети на тематических форумах ведутся дискуссии о необходимости выполнения требований управляющих компаний по установке приборов учёта и сопутствующей арматуры.

Путаница вызвана тем, что доступно к ознакомлению три документа:
Документы называются одинаково: «Внутренний водопровод и канализация зданий». Несмотря на похожесть, при внимательном прочтении можно увидеть различия в вопросе, касающемся установки обратных клапанов. Кроме того, комментаторы не всегда понимают о какой аппаратуре идёт речь.

В п.1.1. прямо указано, для каких объектов и когда требования применимы, а именно:

• на проектирование внутреннего водопровода на вновь строящихся объектах;
• на проектирование сетей реконструируемых объектов.

К объектам относят общественные здания высотой до 55 и жилые не выше 75 метров. Не предусматривает прямого указания на обязанность собственника установить прибор и Постановление Правительства № 354 «О предоставлении коммунальных услуг…».

Где устанавливают?

О составе оборудования, которое монтируют во внутренних сетях водопроводов говорит Раздел 7 СП 13. 30.13330.2016. Управляющие компании часто ссылаются на п.7.1.4, перечисляющий все приборы, которые могут использоваться.

• на водопроводах, подающих жидкость к групповым смесителям;
• на циркуляционном водопроводе.

Смесители, стоящие в квартирах, даже при большом их количестве к групповым не относятся. В групповых приборах холодная и горячая вода смешивается до нужной температуры в отдельной ёмкости и только потом подаётся в кран.

Циркуляционные водопроводы горячей воды относятся к общедомовому имуществу, поэтому и этим пунктам обосновать обязанность установки обратного клапана в квартирах не получится.

Пункт 7.2.1. предусматривает совместно со счётчиком установку обратных клапанов на подающем и циркуляционном водопроводе. Но при внимательном прочтении пункта целиком, становится понятно, что требования предъявляются к вводам в здание, а не для отдельно взятой квартиры.

На основании чего могут потребовать монтаж?

Единственным пунктом СП 13.13330.2016, на основании которого могут потребовать и добиться установки обратных клапанов, является требования п. 7.2.11.

Важными в пункте являются два условия:

• организация должна отпускать воду непосредственно абоненту;
• требования должны быть согласованы с органами местного самоуправления.

Например, можно посмотреть Апелляционное определение № 12-27/2014 от 12 августа 2014 г. по делу № 12-27/2014, в котором судья чётко указал, о незаконности требования снабжающей организации об установке оборудования.

Что может предпринять снабжающая организация?

Узел учёта следует оборудовать согласно техническим условиям и проекта, в котором будет предусмотрен обратный клапан. Кроме вновь проектируемых и реконструируемых объектов, в перечень может попасть любая квартира.

Например, в таких:

• счётчик перестал отображать показания;
• есть признаки несанкционированного вмешательства в работу приборов учёта;
• нарушены пломбы;
• механическое повреждение приборов и т. д.

В случае если узел признан вышедшим из строя, для ввода его в эксплуатацию необходимо получить новые техусловия и изготовить проект, в котором снабжающая организация имеет право указать обратный клапан.

Виды конструкций клапана

В зависимости от характеристик запирающего элемента выделяют следующие виды конструкций клапана:

• муфтовые;
• поворотные;
• шаровые;
• подъемные.

Купить счетчики воды по доступным ценам можно в нашем интернет магазине.

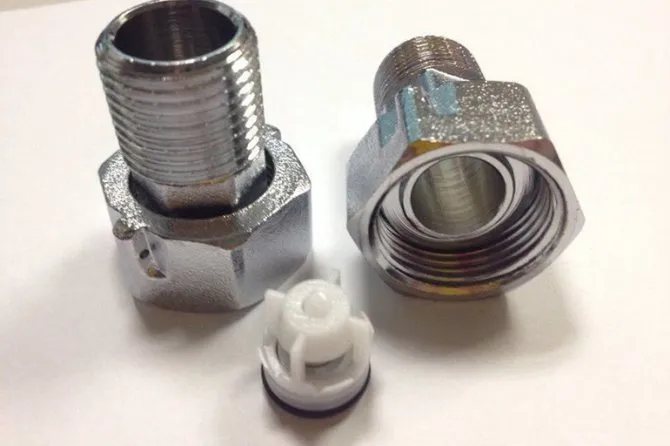

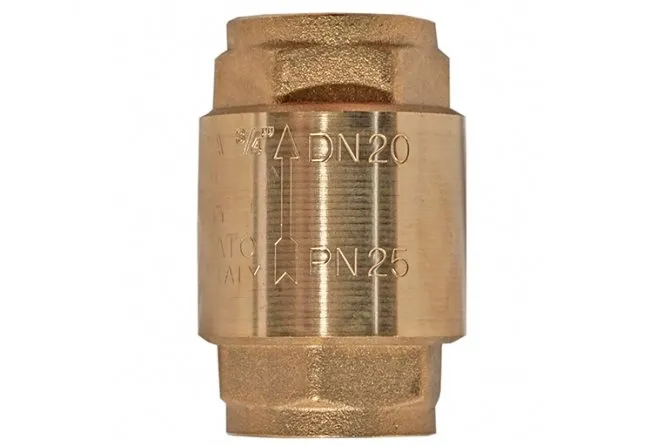

Муфтовый на пружинах

Этот вид запорной арматуры содержит внутри дисковый клапан, способный перемещаться вверх и вниз.

При подаче воды под рабочим давлением происходит открытие заслонки. Таким образом, жидкость беспрепятственно продвигается дальше по трубам. После закрытия крана под действием встроенной пружины запорный диск смещается вниз, блокируя возможность притока и оттока жидкости.

Поворотный лепестковый

Этот вид характеризуется наличием откидного (лепесткового) клапана. Он легко смещается под рабочим давлением воды во время открытия крана. При уменьшении напора он закрывается за счет собственного веса или встроенной пружины. Чаще такие устройства монтируют на трубопроводы большого диаметра и промышленное оборудование.

Шаровая модель

В запорной арматуре в качестве клапана выступает шар. Под действием давления он легко смещается, освобождая место для прохождения воды. При уменьшении напора во время закрытия крана клапан под собственным весом возвращается в исходное положение, перекрывая проход. Этот вид арматуры часто применяют в водопроводах, проложенных из труб разного диаметра.

Подъемное изделие

В арматуре подъемного типа в качестве клапана выступает свободно перемещающийся золотник. При прямом движении воды давление отодвигает задвижку, поэтому она не препятствует прохождению жидкости. При обратном токе золотник возвращается в гнездо, блокируя устройство.

Такую арматуру можно устанавливать только на горизонтально расположенные участки труб. При этом ось должна быть смонтирована вертикально.

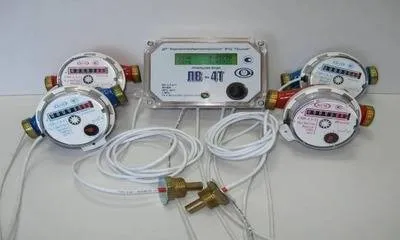

Отличия от механического водомера

Некоторые модели передают данные сразу поставщику услуг. Электронные водосчетчики требуют наличия аккумулятора или постоянного источника электроэнергии.

Справка! Размер обоих видов счетчиков примерно одинаковый. Поэтому, в случае замены механического водомера на электронный, дополнительное пространство не понадобится.

Сравнительная таблица механического и электрического счетчика:

Механический	Электронный
Ценовая категория	Бюджетный, дешевый	Дорогой
Точность измерений	Точность колеблется, может со временем ухудшиться	Показания точные, не ухудшаются
Удобство использования	Показания снимаются только на самом устройстве, вручную.	Возможность вывода электронной панели с показателями в удобное место. Передача данных через интернет, проводное соединение и напрямую водопоставляющей компании.
Потребность в электроэнергии или аккумуляторе	Отсутствует	Потребность в постоянной подаче электричества или периодической смене (подзарядке) аккумулятора
Периодичность поверки	От 4 до 7 лет	До 10 лет, без потребности в снятии всего механизма

Технические характеристики

Технические характеристики запорной арматуры зависят от ее типа и размера. Чаще при установке водосчетчика используют муфтовый на пружине обратный клапан. Корпус выполняют из чугуна, стали или сплавов цветных металлов. Рабочее давление арматуры составляет 16-40 бар, а минимальное — 0,05 бар.

Диапазон температур, при которых изделие может функционировать, составляет от — 20°C…+100°C Минимальный перепад давления при открытии клапана достигает 0,025 бар, а при закрытии — 0,05 бар. Резьба в арматуре дюймовая ISO 228/1 ГОСТ 6357-81. Средний срок эксплуатации таких клапанов составляет 30 лет.

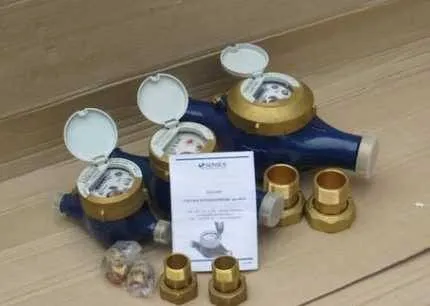

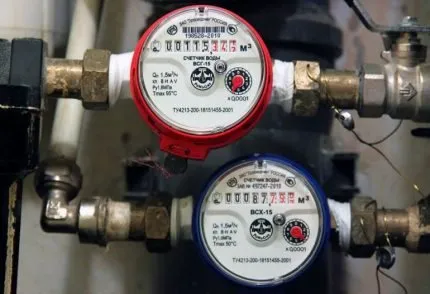

Тахометрические счетчики

Этот тип водосчетчиков наиболее распространен. Функционируют они по простому принципу.

Принцип работы и конструкция

Основной элемент счетчика — крыльчатка. Она имеет перпендикулярную ориентацию своей оси по отношению к направлению водопровода. Диаметр условного прохода прибора этого типа не превышает 50 мм.

Когда лавина воды транзитом проходит через крыльчатку, совершается движение по кругу. Каждое сопровождается переливом определенного количества жидкости через прибор. Чем больший напор создает вода, тем быстрее крутится крыльчатка.

Чувствительный счетный механизм через редуктор получает сведения о количестве оборотов, а все изменения показывает циферблат.

Устройства с крыльчаткой бывают одноструйными, многоструйными, комбинированными. В первых на лопасти ввода вода подается одним ручьем. Крутильный толчок на индикатор счетного узла посылает магнитная муфта. Специалисты советуют монтировать такие счетчики на трубопроводы горячей воды сечением от 15 до 30 мм.

В многоструйных моделях поток на пути к рабочему колесу разбивается на части. Погрешность замера уменьшается, т.к. происходит воздействие на лопасти одинаковой силы. При этом полностью исключается турбулентность потока.

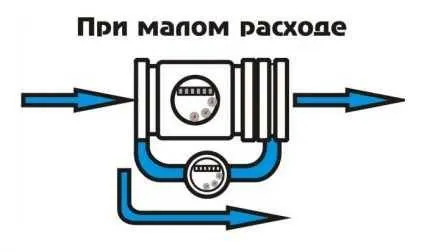

Когда охват замеров использования воды необходимо расширить, устанавливают тахометрическое устройство комбинированного типа. Подразумевается, что с изменением скорости потока, вступает в работу какой-то один счетчик. Происходит переход автоматически.

Измерительный узел один, он обладает высокой точностью, герметичен, поэтому работает даже в условиях затопления. Для Ду трубы больше 50 мм, в конструкцию прибора закладывают вместо крыльчатки вращающуюся турбинку. Водомер в этом случае устанавливают вдоль оси магистрали. Идеальное место его установки — на входе.

Монтируют такие счетчики на трубопроводы производственных предприятий сечением до 500 мм там, где проходят значительные объемы воды. Направление и угол потока определяет специальный обтекатель.

Механические водомеры отличаются компактностью. Монтировать их можно в удаленных местах, поэтому интерьер помещения они не портят. Простота конструкции позволяет устанавливать на эти приборы приемлемую для большинства потребителей цену. Погрешность их показаний незначительная.

К отрицательным относят следующие характеристики:

• изнашиваемость лопастей;
• чувствительность к примесям, присутствующим в воде;
• зависимость показаний водомера от магнитного поля;
• невозможность зафиксировать мгновенный расход;
• наличие движущихся элементов в проточной камере.

Несмотря на наличие недостатков, если соблюдать график поверок, счетчик может прослужить до 12 лет. Для функционирования прибора не нужны внешние источники электроснабжения.

Сухоходные и мокроходные приборы

Если исходить из расположения счетного устройства, то тахометрические водомеры подразделяют на сухо- и мокроходные. В первом случае жидкость никак не воздействует на счетный механизм. Вращательное движение от крыльчатки сообщается ему посредством специальной магнитной муфты.

От коррозии механизм защищает непроницаемая перегородка. Модель имеет достаточно высокую стоимость, но использовать ее можно даже там, где подают горячую воду, в которой присутствуют посторонние примеси в большом количестве.

Кроме того, точность показаний такого прибора очень высокая. Если есть необходимость дистанционного снятия данных, можно включить в систему устройство импульсного выхода.

Модуль, собирающий информацию, может находиться на каком угодно удалении от узла измерения.

В мокроходном приборе счетный узел находится в постоянном контакте с грязной жидкостью. Это отрицательно сказывается на продолжительности его службы. Чтобы исправить положение, перед счетчиком монтируют фильтр.

Как работает обратный клапан

Принцип работы всех видов клапанов примерно одинаков. Под давлением воды золотник, муфта или другой элемент, выполняющий запорную функцию, отодвигается вперед. В этом случае ничего не мешает протоку жидкости. При гидроударе внутренний элемент арматуры снижает давление и риск прорыва труб, а также поломки прибора учета воды. После закрытия крана золотник, шар или муфта возвращаются в исходное положение. Таким образом проход блокируется, что препятствует обратному току жидкости.

Принцип работы

Принцип работы устройства основан на том, что направленный поток воды преодолевает сопротивление подпружиненного запорного элемента и за счёт энергии давления жидкости открывает проход. При возникновении давления в обратном направлении сечение прохода перекрывается, поскольку запор прижимается к посадочному гнезду.

Это устройство выполняет следующие задачи:

• играет роль запирающего устройства в случае реверсного направления жидкости;
• делит общую систему водоснабжения на отдельные участки по функциональному использованию между индивидуальными потребителями;
• предотвращает негативные последствия гидравлического удара.

Инструкция по установке

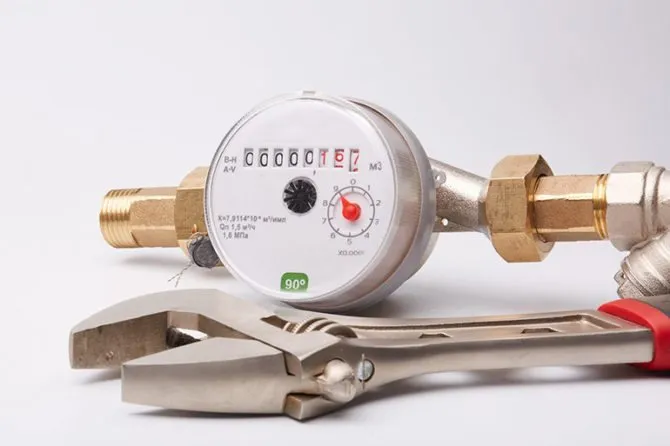

При необходимости можно самостоятельно провести установку счетчика и всех необходимых дополнительных элементов, в т.ч. запорной арматуры. Кроме того, при желании можно в домашних условиях сделать клапан своими руками. Однако есть распространенные ошибки, которых следует избегать при монтаже устройства.

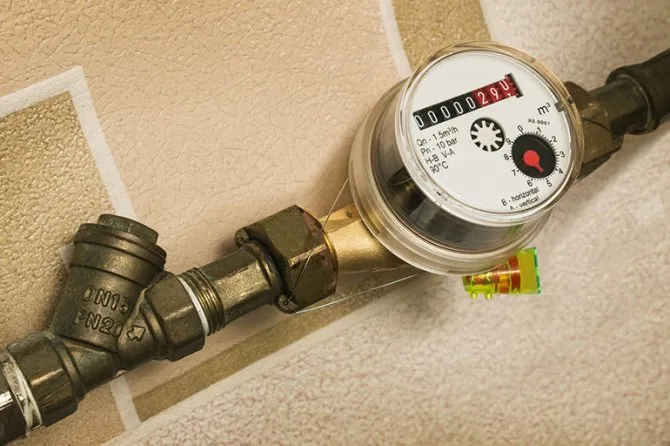

Схема подключения своими руками

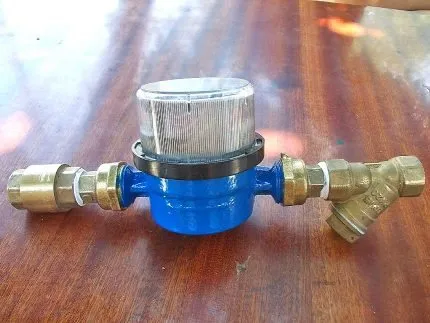

При самостоятельной установке счетчика крайне важно соблюдать последовательность подключения элементов. К водопроводной трубе сначала устанавливают шаровой кран. В комплекте с ним поставляются 2 уплотнительных кольца, 2 ниппеля и 2 накидных гайки. Затем устанавливают фильтр. Он нужен для недопущения попадания песка и другого крупного мусора внутрь счетчика.

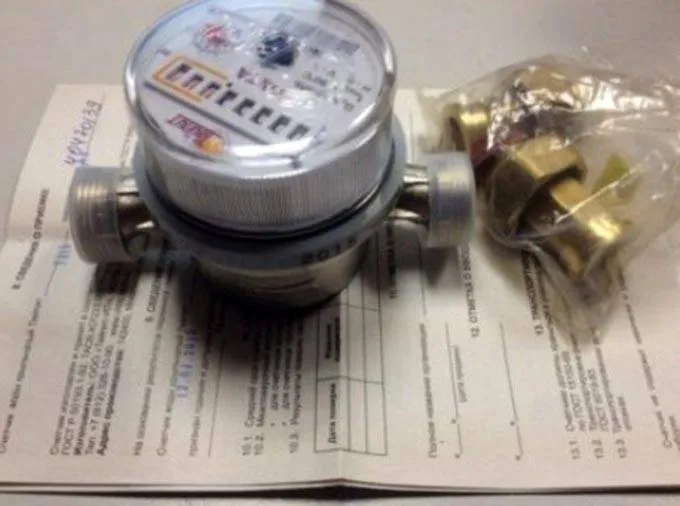

После этого монтируется прибор учета потребленной воды. В комплекте с ним прилагаются необходимые для крепления соединения. В последнюю очередь устанавливают обратный клапан. Важно соблюдать направление монтажа. На каждом элементе присутствует стрелка, указывающая его.

После установки следует провести пробный пуск, чтобы удостовериться в отсутствии протечек.

Изготовление обратного клапана своими руками

Изготовление запорного клапана не требует наличия дорогостоящего оборудования, поэтому его можно сделать самостоятельно.

Для этого потребуются

• муфта, на которой нарезается наружная резьба;
• пружина;
• стальной шарик диаметром немного меньше внутреннего сечения внутренней полости;
• тройник с внутренней резьбой;
• ФУМ-лента;
• резьбовая пробка.

В первую очередь нужно вкрутить муфту во внутреннее резьбовое отверстие тройника. Боковое отверстие должно быть перекрыто примерно на 2 мм. С обратной стороны конструкции вставляют шарик и пружину. Затем отверстие в тройнике заглушают резьбовой пробкой. При фиксации отдельных частей конструкции используют ФУМ-ленту для герметизации стыков. Крайне важно проследить, чтобы пружина не отклонялась при падении давления воды, но при этом не была слишком жесткой и не препятствовала прохождению жидкости.

Ошибки при установке

Наиболее часто люди, имеющие мало опыта в установке арматуры забывают вынимать фиксатор затвора. Если этот элемент остается в тройнике, проток воды будет заблокирован. Для устранения проблемы требуется демонтировать систему и удалить заглушку.

Еще одна распространенная ошибка — отсутствие фильтра. Без этого элемента в арматуру может попасть песок и заблокировать клапан. В этом случае потребуется демонтаж и промывка изделия. Кроме того, часто лопается резьбовая муфта. Это происходит из-за использования слишком большого количества уплотнителя и усиления давления. Производить ремонт лопнувшей муфты не рекомендуется. Лучше заменить ее.

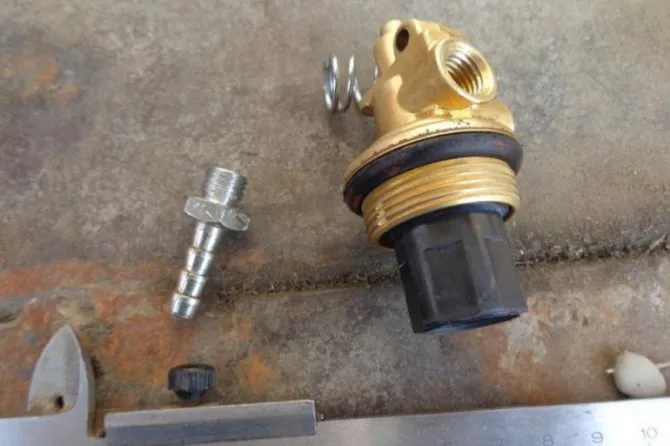

Ремонт

Как и любой другой механизм, обратный клапан может потребовать ремонта. В большинстве случаев это связано с влиянием загрязнений, содержащихся в воде, откладывающихся на элементах устройства и препятствующих его штатной работе.

Для ремонта и технического обслуживания элемент необходимо демонтировать, очистить от загрязнений и установить на место. В случае необходимости отдельные детали подлежат замене.

Некоторые модели клапанов предусматривают возможность ремонта и ревизии без демонтажа корпуса. В этом случае задача восстановления работоспособности устройства упрощается.

Учитывая особенности эксплуатации систем водоснабжения, исправность индивидуального прибора учёта на протяжении нормативного срока службы и межповерочного интервала гарантировать невозможно без установленного с ним в комплекте обратного клапана. Вместе с предохранительной функцией, этот элемент позволит исключить возможные претензии к потребителю со стороны контролирующих организаций.

Источник

Вентильная разновидность приборов

Принцип действия вентильного устройства схож с перечисленными выше. Он относится к разряду сухоходных. Но в его конструкции есть полезное усовершенствование – введена возможность монтажа водопроводного вентиля внутри прибора, благодаря чему можно сразу перекрыть воду. Эта конструктивная особенность легла в основу названия.

Вентильный счетчик прост в установке. Веский плюс – лицевую индикаторную часть счетчика можно поворачивать на 360°. Кроме того, проворачивать можно в трех измерениях, что облегчает возможность считывания данных. Его также можно оснастить импульсным выходом.

Другие параметры водяных счетчиков

Как выбрать бытовой счетчик воды, чтобы прибор прослужил без перебоев и погрешностей результатов измерений? Кроме критериев, перечисленных выше в нашей статье, существует ряд параметров, которые играют важную роль при выборе устройства:

Установочная длина — это расстояние от торца одной резьбы до торца другой, определяющее вероятность установки водомера в нужном месте. В большинстве случаев встречаются с монтажной длиной 110 мм.

Предел чувствительности — критерий учета энергоресурсов, когда крыльчатки или турбина устройства начинают вращаться, то есть происходит фиксация потребления. Стандартный предел чувствительности для бытовых счетчиков — 15 л/час. В продаже также можно встретить водомеры с пределом чувствительности от 1л/час.

Потеря давления — параметр, определяющий, насколько упадет давление воды при протекании ее через прибор. Стандартные счетчики понижают давление от 0,6 бар.

Интервал между поверками — показатель, указывающий срок, на время которого указанная в паспорте точность измерения должна выдерживаться. Временной интервал составляет обычно 3-4 года. Водомеры в обязательном порядке проходят периодическую поверку в государственной метрологии.

Наличие обратного клапана — позволит предотвратить обратный ход жидкости и защищает устройство от гидроудара, тем самым, продлевая срок службы водомера.

Как работает обратный клапан для воды?

Обратный клапан для воды это устройство, которое используется для предотвращения обратного течения воды в трубопроводах. Он состоит из клапана, установленного в определенном месте в трубопроводе, и пружины, которая удерживает клапан в закрытом положении.

Когда вода течет в правильном направлении, клапан остается открытым. Однако, если вода начинает течь назад, пружина вдавливается, закрывая клапан и предотвращая обратный поток воды. Это обеспечивает нормальный поток воды в трубопроводах и защищает их от переполнения или загрязнения.
