Принцип работы устройства водяного счетчика: подробности
На данный момент индивидуальные водомеры присутствуют практически в каждом жилом доме или квартире. Данная статья подробно анализирует структуру и основные принципы функционирования водных счетчиков. Если вас интересует подробное описание устройства водяного счетчика, вы можете найти соответствующую информацию.
Классификация водных расходомеров:
- механический водосчётчик;
- электромагнитный датчик расхода;
- ультразвуковой расходомер;
- вихревой водомер.
Широкое распространение для измерения расхода воды в системах водоснабжения жилых квартир получили механические (тахометрические) счётчики. Как устроен прибор, принцип его работы подробно описываются в этой статье.
Принцип действия и как устроен тахометрический водомер
Рассмотрим, как работает тахометрический счётчик воды. Движущей силой в этом расходомере является тахометр — механизм, который при соприкосновении с жидкостью приводит в движение вращающуюся часть измерительного прибора.
Принцип действия такого водомера предельно прост: проходящий поток крутит крыльчатку, и через магнитную муфту вращение передаётся на систему пластмассовых шестеренок, которые приводят в движение стрелки и цифры на циферблате.
Верхняя часть расходомера не имеет контакта с жидкостью, так как его защищает герметичная перегородка. Такую схему устройства называют сухим водосчётчиком.
Какие бывают разновидности механических приборов учёта

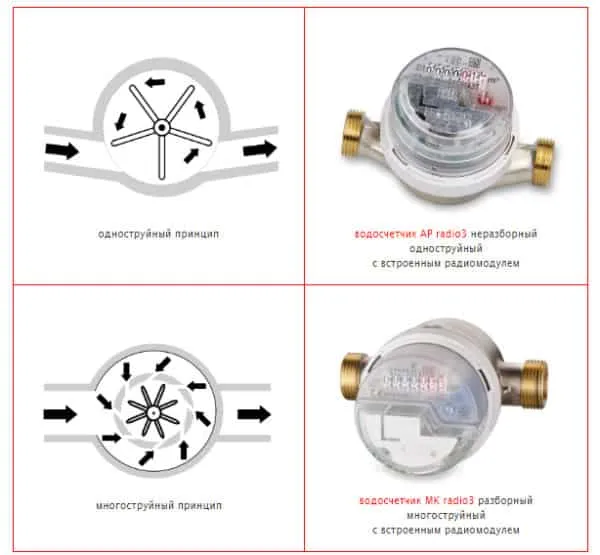

По конструкции механические измерители расхода жидкости бывают:
- Одноструйные – вода проходит через крыльчатку в одном месте. Эти измерители подойдут для труб диаметром до 25 мм включительно. Из-за турбулентности, возникающей при сильном напоре, такой счётчик начинает показывать неправильный расход.

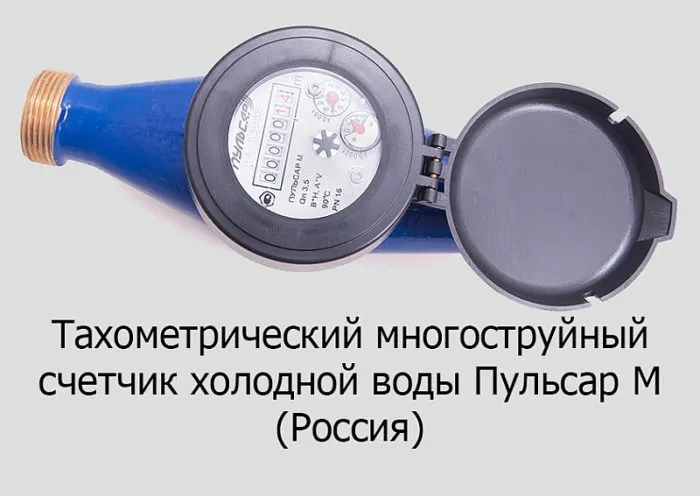

- Многоструйные – водяной поток разделяется на несколько частей для уменьшения турбулентности.

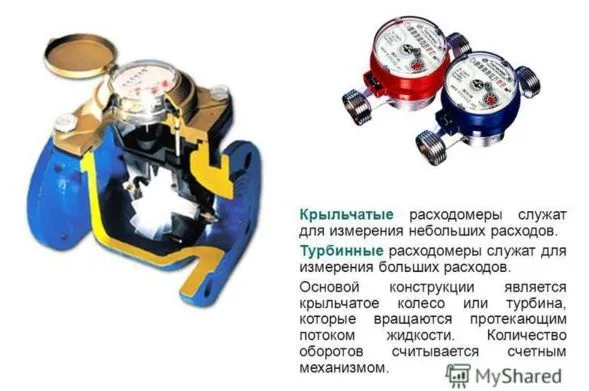

По типу вращающего механизма водомеры бывают:
- Воздействие потока воды на крыльчатку вызывает вращение элементов устройства. Приборы используются в квартирах на трубопроводах, диаметр которых меньше 25 мм.

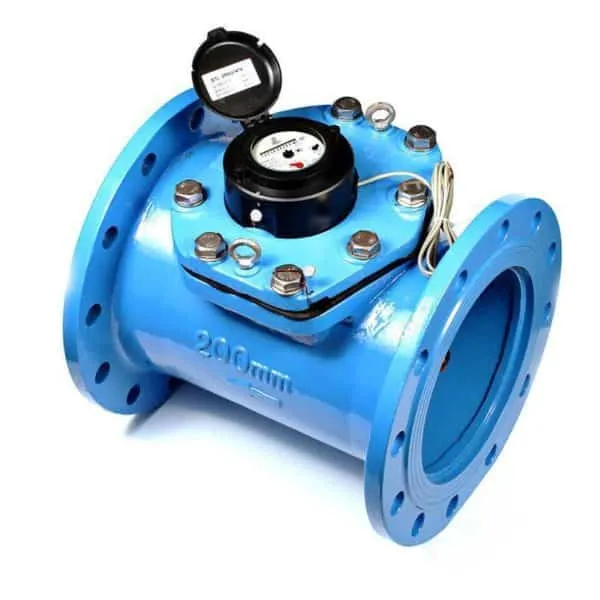

- Механизм измерительного устройства водяного счётчика заключается во вращении турбины движением жидкости. Турбинная конструкция позволяет получать более точные замеры при высокой скорости потока или диаметрах трубопровода больше 25 мм.

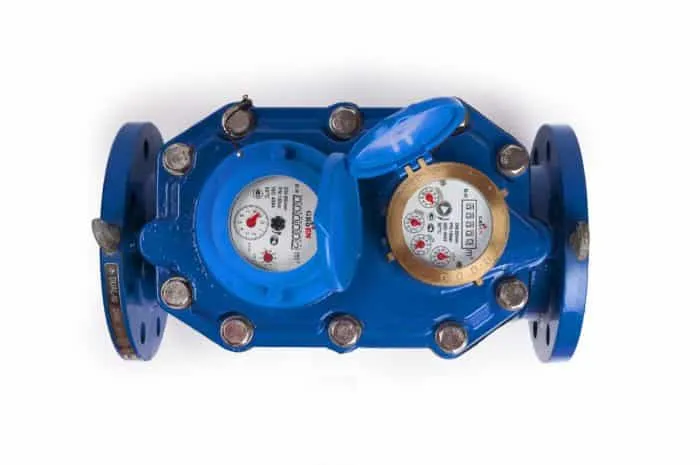

- Комбинированный расходомер. Если напор в системе невысок – вода проходит через крыльчатку. Если напор возрастает – поток передается на турбинный механизм, одновременно с этим вход на крыльчатку перекрывается специальным клапаном. Из-за сложной конструкции стоимость таких измерительных устройств значительно выше, однако, точность показаний больше, чем первого и второго приборов, оборудованных одним механизмом.

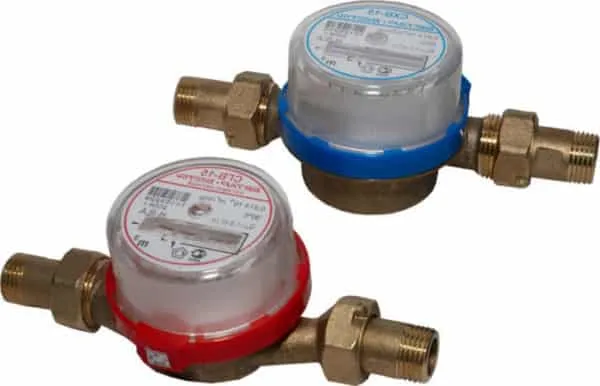

Счётчики для горячего и холодного водоснабжения
Расходомеры горячего и холодного водоснабжения отличаются друг от друга материалами, которые используются при изготовлении движущихся частей конструкции. Детали устройств способны работать при разных температурах. Датчик расхода холодного водоснабжения может использоваться при температуре, не превышающей сорок градусов. Прибор учёта горячей воды может работать при температуре до ста пятидесяти градусов.

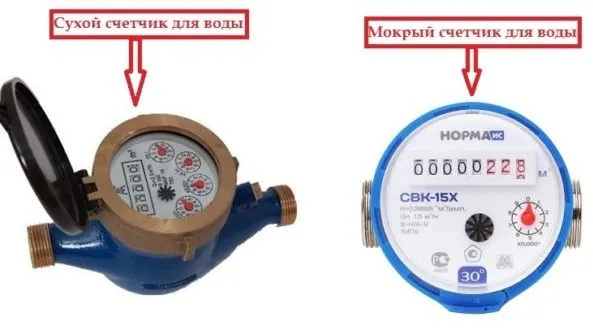

Механические счётчики мокрого и сухого типа
Водомеры мокрого типа проще по конструкции, поскольку детали в них никак не изолированы от потока жидкости. Такие измерители расхода стоят недорого, но их невозможно использовать при сильном загрязнении воды, так как частицы грязи могут попасть в движущиеся механизмы прибора и заблокировать их.
В сухих счётчиках система пластмассовых шестерён герметично защищена от измеряемого потока жидкости разделительной немагнитной мембраной. Передача вращения с крыльчатки или турбины на циферблат выполняется через магнитную муфту, состоящую из двух магнитов.

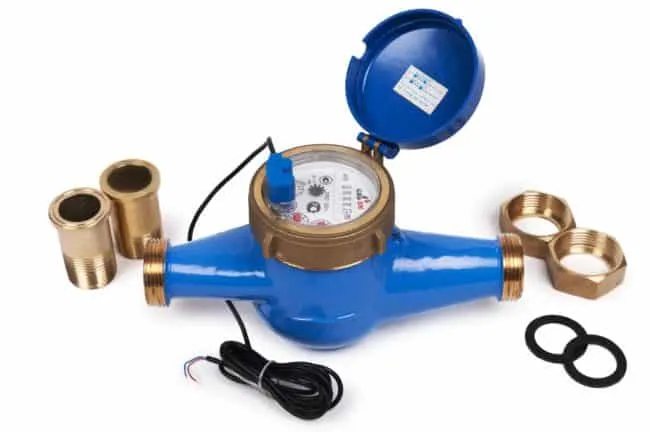

Расходомер с импульсным выходом
Механический измеритель может быть оборудован импульсным выходом, который передаёт электрические сигналы в слаботочную сеть и далее в автоматизированную систему учёта расходования жидкости. Устройство полностью автономно, не требует подключения к электрической сети.
Разборка механического прибора
Рассмотрим, как разобрать счётчик воды на примере сухого измерителя расхода. Чтобы разобрать водомер, его нужно отсоединить от трубопровода, и снять пломбу. Далее отсоединить кольцевой пластмассовый держатель корпуса.
После чего можно снять крышку счётного механизма, относящегося к «сухой части» расходомера, который состоит из пластмассовых шестерёнок и циферблата. При желании эта часть измерительного устройства также разбирается с помощью отвёртки.
Чтобы добраться до крыльчатки нам нужно открутить пластмассовую или металлическую фиксирующую шайбу и достать герметизирующую прокладку, разделяющую сухую и мокрую части измерительного устройства. Под крышкой мы увидим саму крыльчатку, которая при необходимости легко достаётся из металлического корпуса счётчика.
