Типы и особенности счетчиков

По принципу действия

Производители выпускают такие модификации:

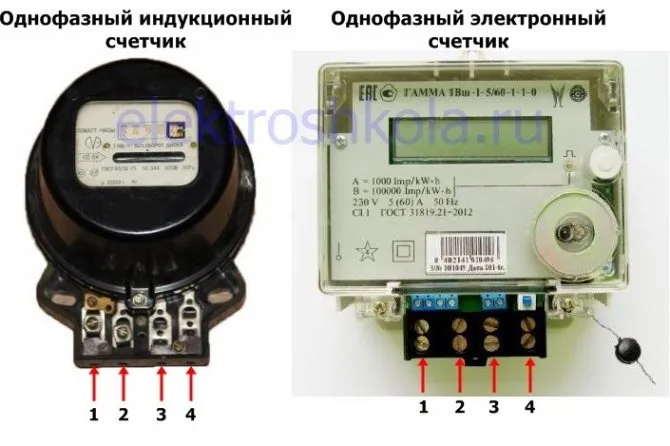

Электромеханические счетчики электроэнергии используют индукционный метод работы, который базируется на создании магнитного поля двумя катушками – для тока и напряжения. Это магнитное поле обеспечивает вращение диска, который в свою очередь активирует механизм подсчета. Если вас интересует, как правильно подключить электросчетчик на даче, вы можете получить информацию о данной процедуре.

Электронные. Прибор отличается компактностью, ведет подсчет по нескольким тарифам. Электронный аппарат выводит показания на дисплей и хранит их в памяти. Его можно подключать к системе «умный дом».

Точность индукционных моделей – 2,5. Электронные часто выходят из строя.

По количеству тарифов

Бывают модели:

• однотарифные – ведут учет по одной системе;
• многотарифные – подсчитывают энергозатраты по дневному и ночному тарифу.

Устройства с несколькими тарифами оптимальны для помещений с большим количеством бытовой техники.

По способу крепления

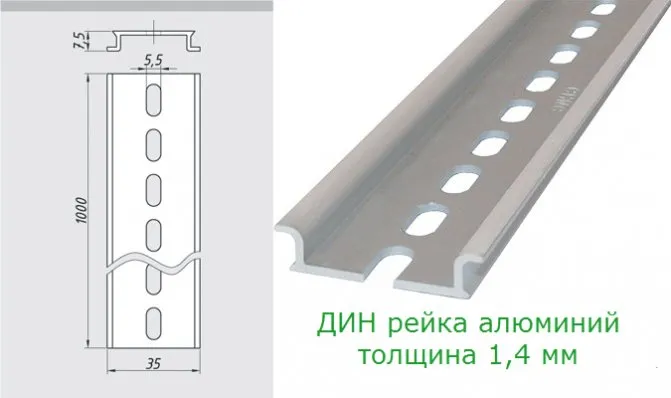

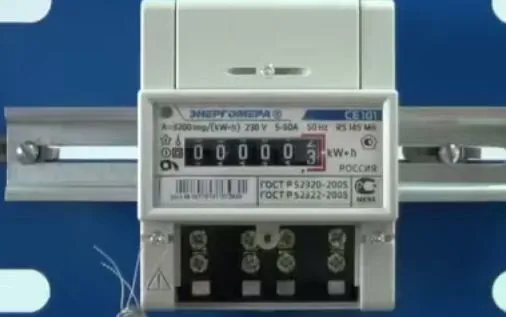

Приборы устанавливаются на болты-фиксаторы или Дин-рейку.

Подбирать мощность аппарата нужно по мощности всей техники.

Виды электрических счетчиков

Все электросчетчики, которые устанавливают потребителям, классифицируют по таким параметрам:

• По способу подключения;
• По типу измеряемых величин;
• По виду конструкции.

В квартирах и частных домовладениях сейчас устанавливают один из 2-х наиболее популярных видов приборов учета электроэнергии, а именно:

1. Электронный счетчик – контролирует расход по дифференцированным тарифам (такие приборы можно мониторить на расстоянии). Популярность электронных счетчиков постоянно растет.
2. Индукционный счетчик – измеряет потребленную абонентом электроэнергию при помощи вращающегося алюминиевого диска (этот прибор учета постепенно вытесняется с рынка, поскольку является не полностью надежным и в некоторых случаях позволяет не добропорядочным абонентам воровать электричество).

Какой из приведенных выше вариантов лучше установить, зависит, как от особенностей электропотребления конкретным абонентом, так и от местоположения прибора учета (внутри помещения либо на улице). В этом отношении каждый из счетчиков имеет свои преимущества и недостатки.

Все большее распространение получают счетчики электронные. Причиной тому является их точность, а также удобство в эксплуатации. Помимо этого, если абонент хочет произвести вынос прибора учета электроэнергии на улицу, то сделать это можно именно с электронным счетчиком.

В момент покупки электросчетчика следует обратить внимание на наличие пломбы и ее целостность (такую пломбу устанавливает государственный доверитель). Еще один важный момент – это срок проведения опломбирования. Для 2-х фазного счетчика он не должен быть больше, чем 2 года, а для 3-х фазного – 1 год.

Законность самостоятельного подключения

Подключение квартирного электросчетчика без его опломбирования классифицируется законодательством РФ как безучетное потребление. Под ним понимается отсутствие договора с провайдером, самостоятельная установка или выключение устройства, непредоставление информации о количестве потребленных энергоресурсов. К нарушителю применяются санкции в виде штрафа в размере 4 тыс. руб. Основание – ст. 7.19 КоАП.

Согласно п. 81 (8-9) и п. 81 (14) Постановления Правительства № 354 граждане обращаются в представительство энергосбыта для подписания договора и установки контрольной пломбы. Только после установки пломб разрешено подключение счетчика.

Опломбирование – бесплатная процедура.

Документы

Место расположения счетчика можно попытаться оговорить заранее, и если гарантировать доступ сотрудника в дом для осмотра и проверки прибора, то проблема будет решена. Если же нет, то без счетчика все равно не выйдет.

Для выполнения работы по монтажу достаточно средней электротехнической квалификации, можно пригласить электротехника самостоятельно, если услуги специалистов компании слишком дороги.

Если установка все же будет на улице, необходимо потребовать четкого разграничения ответственности, которое будет отражено в договоре.

Правила и требования к монтажу счетчика

Экран электросчетчика должен беспрепятственно просматриваться представителями компании-поставщика
Перед тем как подключать счетное устройство, нужно изучить нормативы. В них прописаны следующие условия подсоединения:

• перенос прибора на основании Постановления Правительства № 354 осуществляется за счет средств пользователя, если это не противоречит требованиям ПУЭ;
• монтаж аппарата производится в жестких шкафах, КРУ, на панелях, стенах, в нишах;
• расчетные узлы ставятся на границе эксплуатационной ответственности потребителя и провайдера – ввод квартиры, ВРУ, ГРЩ;
• экран средства учета должен беспрепятственно просматриваться представителями компании-поставщика;
• для сети с напряжением до 380 В действует правило – расстояние электросчетчика до устройств коммутации не больше 10 м;
• установка прибора учета на улице производится в герметичном корпусе при температуре от +5 градусов;
• счетчик ставится на высоту от 0,8 до 1,7 м. Оптимальная высота – 1,4 м.

Срок пломбы изготовителя на трехфазном электро-аппарате не должен превышать 2 года, на однофазном – 1 год.

Правила установки счетчика электроэнергии на столбе

За последние годы все чаще электрические счетчики устанавливаются на столбе на улице. Связано это с тем, что при таком способе монтажа прибора учета, сотрудникам энергопоставляющих компаний значительно проще снимать показания. Ведь ранее даже в частных домах электросчетчики устанавливались внутри помещений, и, для получения к ним доступа в момент снятия показаний, обязательно требовалось, чтобы дома кто-то был. В противном случае получить данные было невозможно.

При установке счетчиков вне дома эта проблема решилась сама собой. Тем более что современные уличные счетчики специально для этого предназначены, и позволяют производить контроль потребляемой электроэнергии и уточнение снятых показаний в любое время.

Следует отметить, что установка прибора учета (к примеру, трехфазного счетчика на улице) требует соблюдения некоторых правил. Об основных из них мы расскажем в этой статье, и надеемся, что эта информация окажется полезной для вас, если вы решили обустроить прибор учета электричества вне пределов жилого помещения.

Порядок подключения старого счетчика

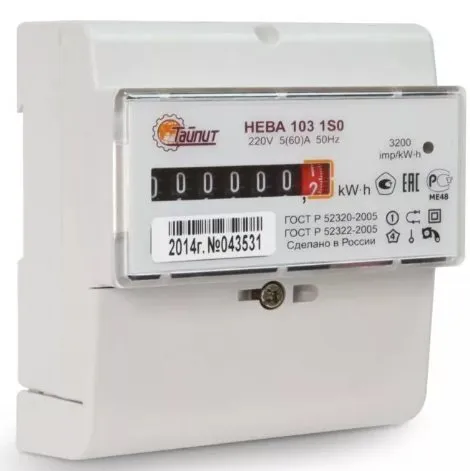

К счетным устройствам устаревшего типа относятся однофазные модели, считающие электричество по общему тарифу. Их устанавливают в квартиру или частный дом.

Выбор схемы

Последовательность подключения однофазного счетчика электроэнергии указана в паспорте, инструкции или формуляре от изготовителя. Найти схему можно в руководстве по эксплуатации или на задней части клеммной крышки.

Этапы работы

Клеммы подсоединяются к проводам так:

• клемма № 1 – белый/коричневый/черный фазный кабель ввода;
• клемма № 2 – белый/черный/коричневый вводный фазный провод, от которого запитывается квартира;
• клемма № 3 – нейтральный голубой/сине-голубой проводник кабеля ввода;
• клемма № 4 – голубой/сине-голубой нулевой кабель вывода нагрузки.

Для подключения к аппаратуре обслуживания применяются дополнительные клеммы.

Схемы подключения счетчиков

Общие правила подключения счетчиков

Первое, что необходимо сделать перед тем как выполнять подключение счетчика — это изучить его паспорт, в частности требования завода-изготовителя к месту установки, способу крепления и условиям эксплуатации электросчетчика (так, например, индукционные счетчики рассчитаны на эксплуатацию при температурах от -10 до +40 °С и следовательно не могут устанавливаться в неотапливаемых помещениях без оборудования их устройством обогрева в зимнее время, электронные же счетчики, как правило, имеют больший диапазон рабочих температур и могут устанавливаться в неотапливаемых помещениях без установки устройств для их обогрева).

Кроме того необходимо учитывать требования действующих нормативных документов регламентирующих требования к подключению электросчетчиков:

• На каждый дом/квартиру должен быть установлен только один электросчетчик однофазный или трехфазный (п. 7.1.59. ПУЭ) за исключением случаев подключения электроустановок различных тарифных групп (например установки электронагревательных установок большой мощности)
• Для безопасной замены счетчика, непосредственно включаемого в сеть, перед каждым счетчиком должен предусматриваться коммутационный аппарат для снятия напряжения со всех фаз, присоединенных к счетчику. При этом отключающие аппараты для снятия напряжения с расчетных счетчиков, расположенных в квартирах, должны размещаться за пределами квартиры. (п. 7.1.64. ПУЭ)
• После счетчика, включенного непосредственно в сеть, должен быть установлен аппарат защиты. Если после счетчика отходит несколько линий, снабженных аппаратами защиты, установка общего аппарата защиты не требуется. (п. 7.1.65. ПУЭ)

1. Схема подключения однофазного счетчика

   Однофазные счетчики являются наиболее распространенными приборами учета электрической энергии, применяются для учета электроэнергии при нагрузках, как правило, до 12 кВт (до 60 Ампер) в жилых домах/квартирах, на предприятиях малого бизнеса (торговые павильоны, ларьки) и т.п.

   Подключение однофазного счетчика не требует глубоких познаний в электрике так как имеет простейшую схему подключения. Все однофазные счетчики, как электронные так и индукционные имеют всего четыре вывода для подключения:

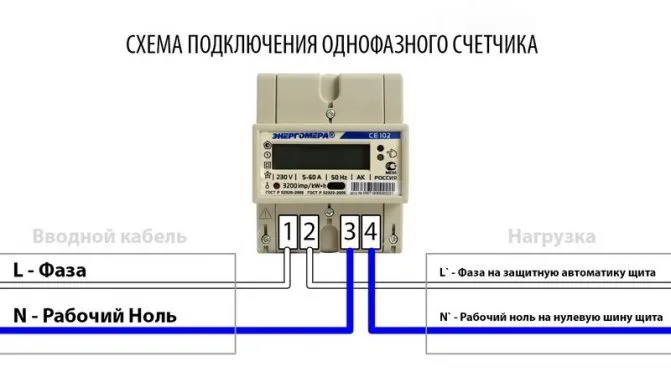

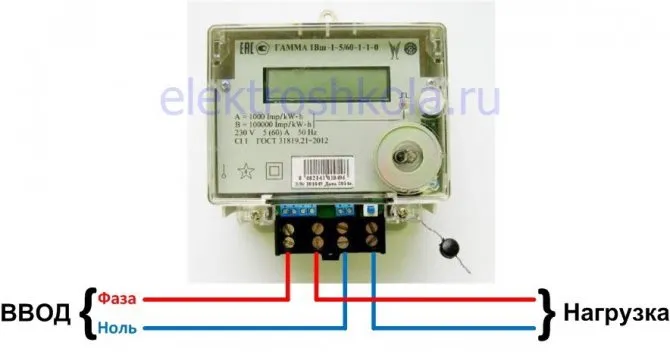

   Контакт 1 — для подключения фазного питающего провода; Контакт 2 — для подключения фазного, отходящего к электроприемникам, провода; Контакт 3 — для подключения нулевого питающего провода; Контакт 4 — для подключения нулевого, отходящего к электроприемникам, провода. Таким образом к выводам счетчика 1 и 3 подключается вводной питающий кабель, а к выводам 2 и 4 подключается нагрузка. То есть подключение проводов к счетчику выглядит следующим образом:

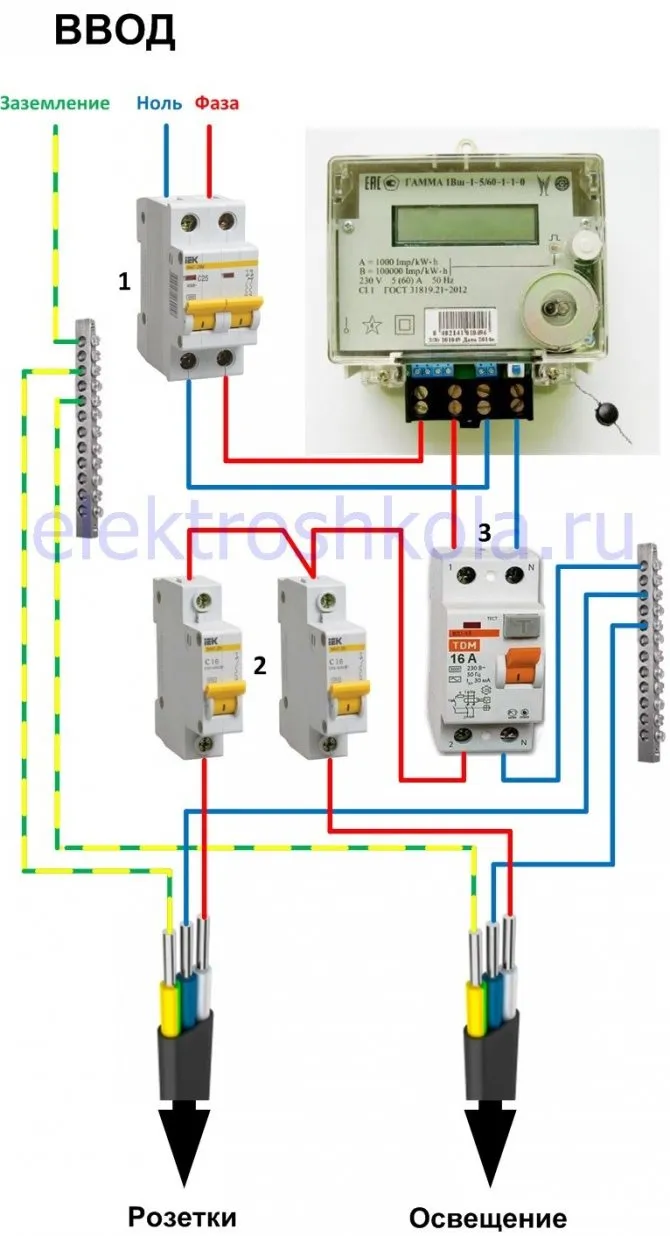

   С учетом всех изложенных выше требований схема подключения однофазного счетчика электроэнергии должна иметь следующий вид (так как схема подключения электросчетчика индукционного идентична электронному приведем одну общую схему с электронным счетчиком):



   1. Двухполюсный автоматический выключатель — для возможности снятия напряжения со счетчика для его безопасной замены
   2. Однополюсные автоматические выключатели — для защиты электросети от коротких замыканий и перегрузок
   3. УЗО — для защиты от поражения электрическим током и пожаров.

   Схема подключения трехфазного счетчика

   Трехфазные счетчики применяются для учета электроэнергии, как правило, на объектах с присоединенной мощностью более 12 кВт (более 60 Ампер), а так же при наличии трехфазного электрооборудования вне зависимости от мощности.

   Подключение трехфазного счетчика аналогично однофазному, разница заключается лишь в количестве подключаемых фаз. Трехфазные счетчики имеют 8 выводов для подключения:

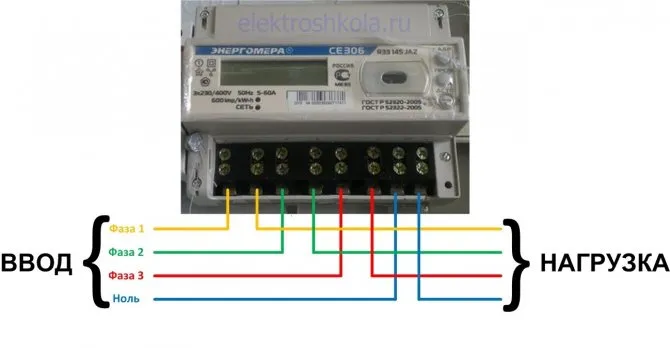

   Контакт 1 — вход фазы 1 от ввода; Контакт 2 — выход фазы 1 на нагрузку; Контакт 3 — вход фазы 2 от ввода; Контакт 4 — выход фазы 2 на нагрузку; Контакт 5 — вход фазы 3 от ввода; Контакт 6 — выход фазы 3 на нагрузку; Контакт 7 — вход нуля от ввода; Контакт 8 — выход нуля на нагрузку.

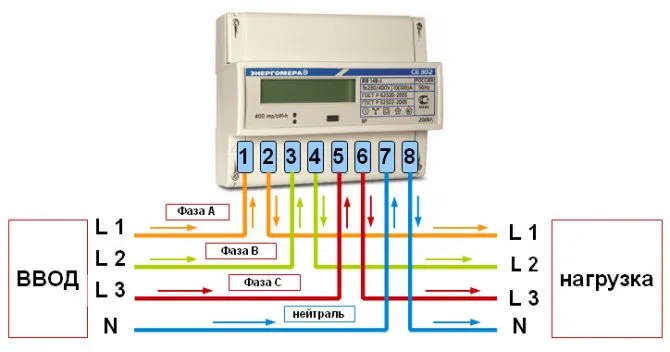

   Таким образом подключение проводов к трехфазному счетчику будет иметь следующий вид:

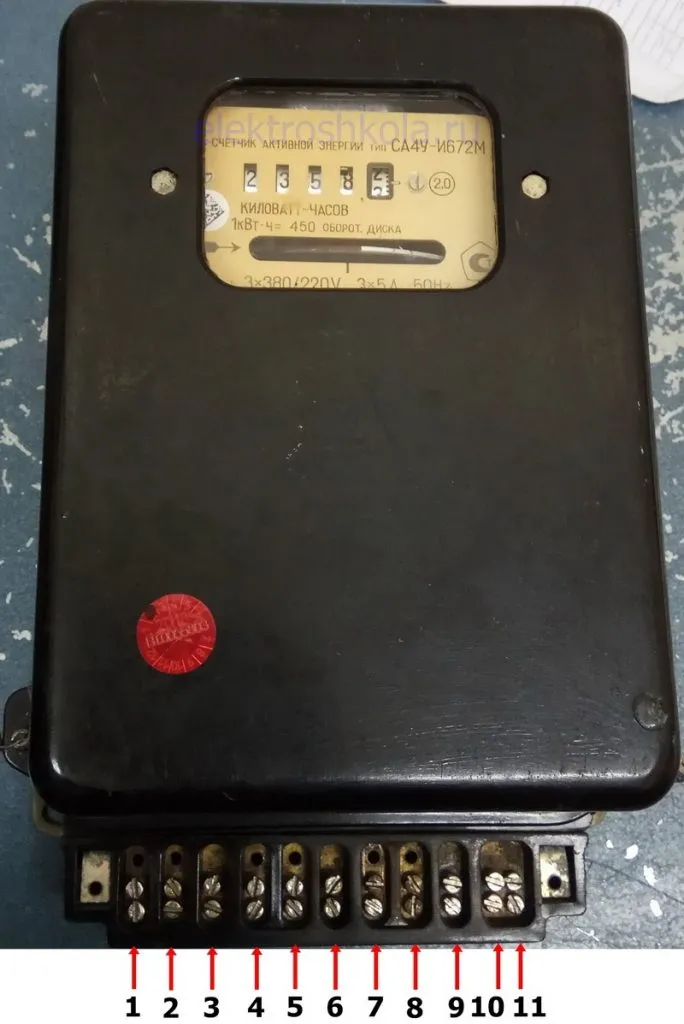

   Однако здесь следует оговориться, что подключение старого счетчика имеет некоторые особенности, а именно трехфазные пятиамперные индукционные счетчики которые раньше применялись как счетчики прямого включения имеют не 8 выводов для подключения, а 11 для возможности подключения их через измерительные трансформаторы:



   Прямое подключение такого счетчика в цепь производится следующим образом:

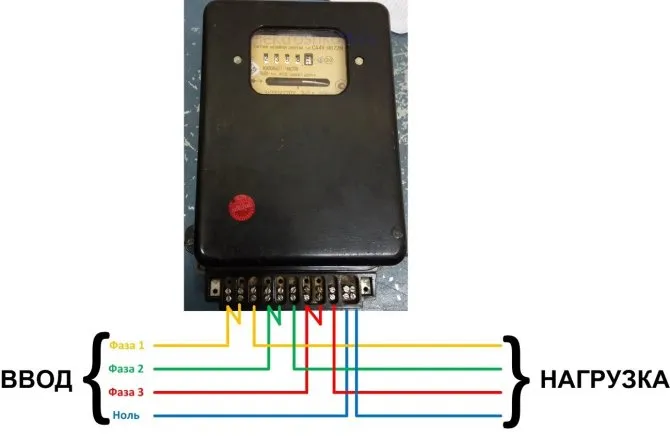

   Контакт 1 — вход фазы 1 от ввода; Контакт 2 — перемычка от контакта 1; Контакт 3 — выход фазы 1 на нагрузку; Контакт 4 — вход фазы 2 от ввода; Контакт 5 — перемычка от контакта 4; Контакт 6 — выход фазы 2 на нагрузку; Контакт 7 — вход фазы 3 от ввода; Контакт 8 — перемычка от контакта 7; Контакт 9 — выход фазы 3 на нагрузку; Контакт 10 — вход нуля от ввода; Контакт 11 — выход нуля на нагрузку.

   Так как такие счетчики все еще встречаются приведем так же и их схему подключения:

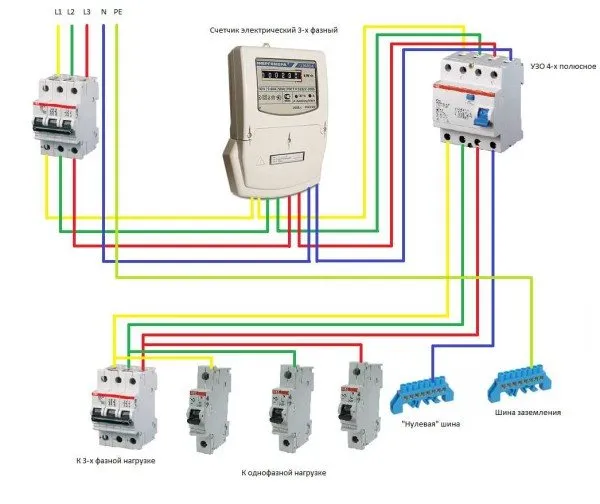

   С учетом всех изложенных выше требований схема подключения трехфазного счетчика будет иметь следующий вид:

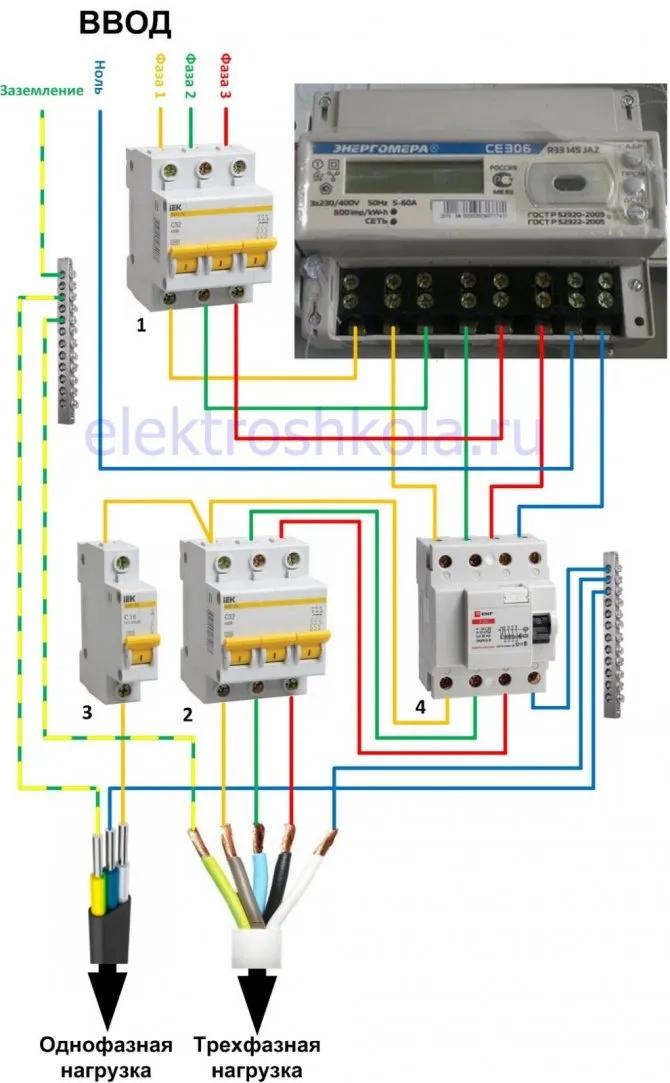

2. Трехполюсный автоматический выключатель — для возможности снятия напряжения со счетчика для его безопасной замены
3. Трехполюсный автоматический выключатель — для защиты трехфазного электрооборудования от коротких замыканий и перегрузок
4. Однополюсный автоматические выключатели — для защиты однофазного электрооборудования от коротких замыканий и перегрузок
5. УЗО — для защиты от поражения электрическим током и пожаров.

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

Источник: elektroshkola.ru

Особенности схемы подсоединения однофазного счетчика в щитке

1. Поставить однополюсный выключатель и завести в него фазный кабель ввода.
2. Из однополюсного автомата вывести фазу на клемму № 1 учетного прибора.
3. Завести рабочий ноль на клемму № 3 и защитный ноль – на нейтральную шину.

Данная схема рекомендована ПУЭ и подходит, если в доме ставится старый учетный аппарат.

Установка счетчика электроэнергии на столбе

Установку электросчетчика на уличном столбе можно производить после согласования конкретного места его размещения (обязательное условие – высота от уровня земли должна быть в интервале 0,8-1,7 м). Иногда, чтобы исключить вандализм, счетчики монтируют на высоте 3 м и более, однако подобное размещение нецелесообразно, поскольку снимать показания на такой высоте крайне неудобно.

Провода электричества подходящие к шкафу должны быть в изоляции.

Электромонтажник, который имеет средний уровень квалификации, может без проблем осуществить вынос счетчика электроэнергии на улицу. Работы выполняются поэтапно в следующем порядке:

Этап №1. Обесточивание входной линии

Этот процесс производится с согласия электропоставляющей организации.

Этап №2. Электрические провода

Электропровода вначале подключают к автоматическому выключателю защиты, а затем непосредственно к электросчетчику.

Этап №3. Обустройство заземления

Эта мера направлена на то, чтобы обезопасить работу всех электроприборов, имеющихся в доме.

Этап №4. Подключение разводки

На этом этапе к выходу электросчетчика подключается вся разводка на дом.

Каждый из выполняемых этапов должен проводиться в четком соответствии с действующими нормами и правилами, которые предъявляются для проведения работ такого рода.

После того, как счетчик будет установлен на столбе, приглашаются работники энергосбытовой компании для опломбирования прибора учета электроэнергии и постановки его на учет.

Особенности подключения трехфазных счетчиков

Схема трехфазного счетчика реализуется прямым или косвенным способом. Первый вариант подходит для маломощных потребителей, второй – для оборудования в трехфазной сети.

Специфика прямого подключения

1. Зачистка кабеля от изоляции и его подсоединение на трехфазный автомат.

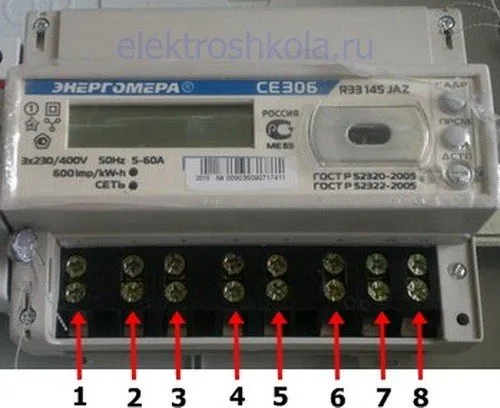

2. Подключение трех фазных кабелей на клеммы № 2, 4 и 6 счетчика.
3. Вывод проводов фазы на клеммы № 1, 3 и 5.
4. Подвод входного (клемма № 7)и выходного (клемма № нейтрального провода.
5. Монтаж автоматических защитных выключателей на 3 полюса.

Для одиночного подключения однофазных устройств от отходящей фазы применяются провода от нейтрали зануления. Несколько групп потребителей-однофазников запитываются равномерно через выключатели разных фаз.

Косвенное подключение

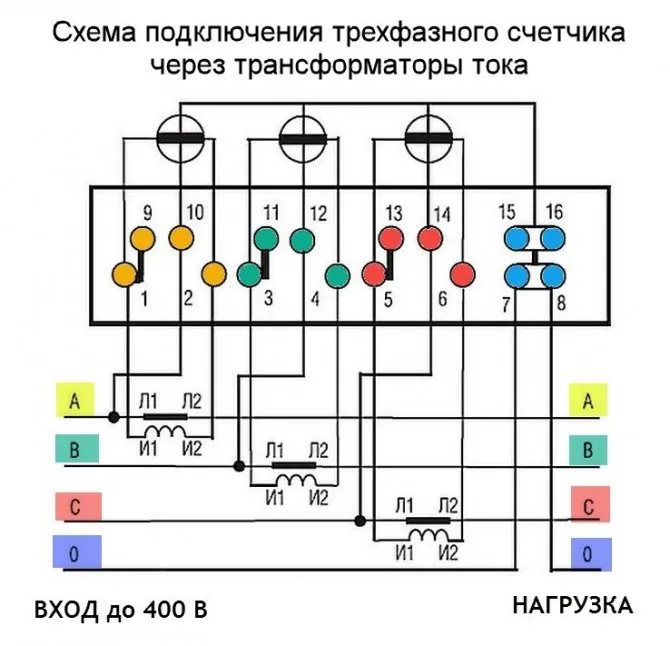

Косвенная схема подсоединения трехфазного электросчетчика реализуется посредством фиксации трансформаторов на заднюю часть шкафа. Первичные обмотки подсоединяются после рубильника ввода и предохранителей защиты в разрыв фазных кабелей. Подключение делается так:

1. Подвод одного конца кабеля с сечением 1,5 мм2 на участок от силового провода А-фазы до трансформатора.
2. Вывод второго конца кабеля на клемму № 2 счетчика.
3. Аналогичное подсоединение проводов фазы В и С, их вывод на клеммы № 5 и № 8.
4. Прокладка проводов с сечением 1,5 мм2 по направлению от клемм вторичной обмотки до клемм № 2 и 3 электросчетчика.
5. Аналогичное подключение обмоток устройств В и С на клеммы № 4, 6 и № 7, 9.
6. Подключение клеммы № 10 на общую нейтральную шину зануления.

Без соблюдения фазировки прибор выдаст неверные показания.

Как подключить трехфазный счетчик

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B — вход на 3-м, выход на 4-м и т.д.

Как подключить трехфазный счетчик

Правила и порядок работы такие же, только большее количество проводов. Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

Схема подключения трехфазного счетчика

Источник: stroychik.ru

Материалы для монтажа

• автовыключатели с учетом максимального токового номинала;
• изоляционные приспособления;
• инструменты с ручками, покрытыми изоляцией;
• крепежные элементы – винты и гайки;
• провода;
• дин-рейка.

Дальнейшие работы проводятся по строгому алгоритму.

Этапы подсоединения

1. Крепление прибора в щитке специальными фиксаторами.
2. Установка в короб рейки на изоляторы винтами.
3. Монтаж автоматических выключателей на рейку и фиксация при помощи защелки.
4. Фиксация шин земли и защиты на рейку или изоляторы в щитке так, чтобы между ними был промежуток.
5. Подключение нагрузки на выключатели.
6. Соединение автомата со счетчиком.
7. Подключение нагрузки.
8. Монтаж соединительных перемычек.
9. Подсоединение счетчика к потребителям.
10. Крепление щитового корпуса на стену.
11. Осмотр проводов на правильность подключения.

Только после проверки кабелей можно включить питание на жилое здание или гараж. На последнем этапе пользователь обращается в энергосбыт для тестирования оборудования и установки пломб.

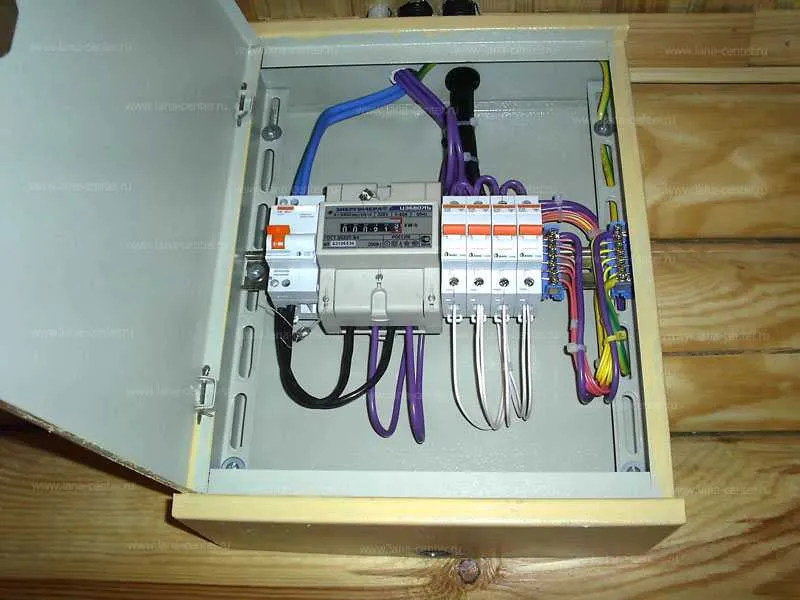

Металлический шкаф для электросчетчика

В качестве мер по защите в случае, если электронный электрический счетчик был установлен на столбе, обустраивается специальный металлический ящик для него. Такой ящик устанавливается еще перед монтажом счетчика и имеет специальное смотровое окошко (для беспрепятственного снятия показаний).

Металлический ящик выполняет сразу несколько функций, а именно:

• Защиту от вандализма и краж. Чтобы ящик выполнял эту функцию, его надежно закрепляют на столбе и снабжают запорным механизмом;
• Защиту от воздействия влаги, что позволяет существенно увеличить эксплуатационный период прибора учета электроэнергии;
• Защиту от переохлаждения. Если температура окружающего воздуха снижается ниже нулевой отметки, то прибор учета может начать работать некорректно. Погрешность измерений может быть существенной, что скажется на суммах платежек за поставленное потребителю электричество. Из этого следует, что хорошая теплоизоляция шкафа для электросчетчика – это мера, направленная на обеспечение правильной работы прибора учета.

Провода от электросчетчика скрывают в специальной защитной металлической трубе. Распределительный щиток с автоматами целесообразно оставить в доме, а на столб вынести один защитный автомат.

В заключение следует отметить, что установка и подключение электросчетчика не является очень сложной процедурой, однако, не имея опыта проведения подобных работ, не следует выполнять их самостоятельно.

Лучше обратиться к специалистам, поскольку от того, насколько правильно установлен счетчик, зависит электроснабжение всего дома, а также работа всех имеющихся в нем электрических приборов. Кроме того, не следует забывать и о собственной безопасности при проведении установки электросчетчика на уличном столбе.

В дополнение к вышесказанному, мы предлагаем ознакомиться с видеоинструкцией, которая поможет при сборке управляющего щита для установки электросчетчика на улице на столбе.

Источник: proschetchiki.ru

Характеристики некоторых моделей электросчетчиков

• СРЗУ-И 70Д. Импульсный прибор, одновременно передающий, собирающий и анализирующий информацию. Для запитки датчика применяется измерительный трансформатор. Приемный узел через электрическую схему получает сигнал светодиода о расходе энергии за определенный отрезок времени. Данные выводятся на экран;
• Меркурий 234 ARTM – RO PB. Трехфазная многотарифная модель рассчитана на сеть с током 5-10 А. Устанавливается на улице, т.к. работает без сбоев при температуре от -40 до +70 градусов. Класс точности устройства – 0,5;
• ПСЧ-4ТМ.0,5 МК. Многотарифный однофазный аппарат работает при силе тока 5-10 А. Точность показаний равняется 0,5. Предназначен для эксплуатации в температурном диапазоне от -40 до +60 градусов;

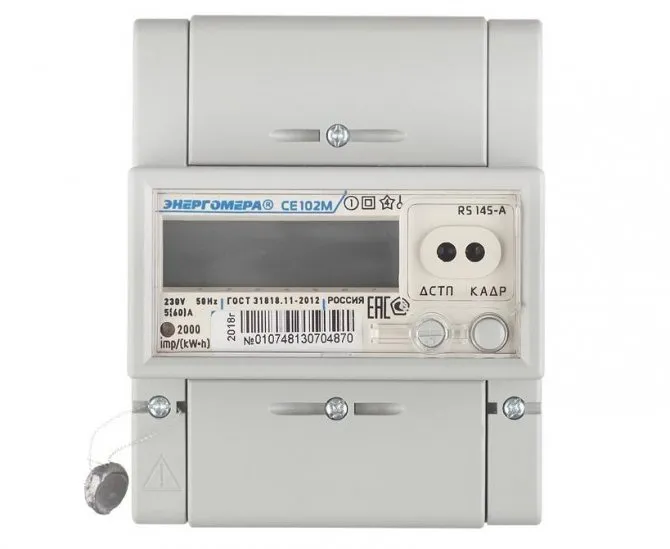

• СЕ 102M S7145-JV. Рассчитан на 4 тарифа, имеет 1-й класс точности. Универсальный многотарифный аппарат подходит для сети 220-230В с силой тока от 5 до 60 А.

Представленные модели предназначены для квартир, жилых домов и коттеджей, т.к. позволяют планировать энергозатраты и рассчитывать плату за них.

Алгоритм самостоятельного подключения счетчика основывается на его типе и количестве фаз сети. Перед началом работ необходимо согласовать установку, заключить договор с компанией энергосбыта. Устройство должно быть опломбировано.

Правила установки электросчетчика в доме, на даче

Сложностей с подключением электросчетчика возникает довольно много. Техника безопасности предписывает, что прибор должен находиться в свободном и открытом доступе. Но зачастую по определенным техническим проблема обеспечить такую возможность нельзя. Поэтому домовладельцы в первую очередь должны учитывать, где необходимо устанавливать электрический счетчик. Тогда впоследствии энергосбытовая компания не предъявит никаких претензий.

О чем следует знать перед установкой прибора

В зависимости от того, на каком принципе основана работа счетчика, он может быть электронным или индукционным. Специалисты считают, что индукционные счетчики не настолько точны, как электронные, поэтому постепенно первые теряют популярность. Перед тем, как приобретать прибор, необходимо посмотреть на целостность пломбы, которая на нем присутствует, а также на время ее установки. Для трехфазных счетчиков допускается наличие пломб, сделанных максимум год назад. В случае однофазных приборов срок увеличивается до двух лет.

Чтобы установить электросчетчик, можно пригласить любого электромонтажника. Но потребуется иметь типовой договор, который предоставляет энергосбытовая компания. К нему прикладывается акт о разделении балансовой принадлежности. Такой документ указывает, как распределяется ответственность между владельцем жилища и поставщиком электроэнергии.
