Электрощиток для дачи своими руками: монтаж и рекомендации

В настоящее время дачное строительство приобрело огромную популярность. Множество владельцев дачных участков стремятся выполнить максимальное количество работ по возведению, отделке и подключению своих коттеджей к коммуникациям самостоятельно.

Это относится и к монтажу электрической проводки во всех строениях дачного участка.

Электрификация дома невозможна без установки электрощитка. На нем монтируется прибор учета – электросчетчик, УЗО (устройство защитного отключения) и электрические автоматы в необходимом количестве.

Требования к установке

Все требования, связанные с установкой распределительных щитков, указаны в ПУЭ (Правилах устройства электроустановок), глава 7.1. Остановимся на главных из них.

• Место для установки распределительного щита нужно выбирать вдали от отопительных котлов, газовых плит или баллонов, печей, легковоспламеняющихся предметов.
• Помещение, где расположен электрощиток. должно хорошо вентилироваться, желательно, естественным способом.
• Место установки распредщитка должно быть хорошо освещено естественным светом. Это немаловажно для обслуживания конструкции.
• К щитку должен быть постоянный свободный доступ. Поэтому не допускается его установка в кладовых и прочих помещениях хозяйственного назначения.

Количество распредшкафов зависит от площади строения и количества лампочек, электророзеток и прочих электрических точек. Это количество влияет на схему и сложность разводки проводов по зданию. Для дачного дома площадью до 200 м2 достаточно одного щитка .

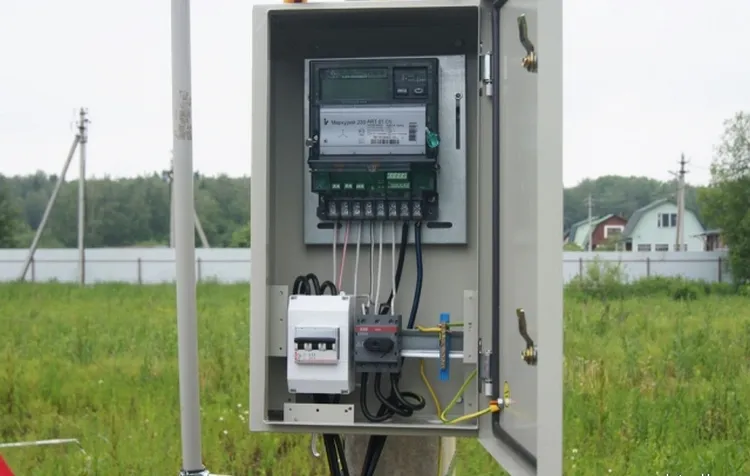

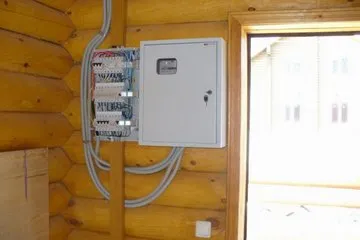

Как выглядит уличный электрощиток для дачи, сделанный своими руками, смотрите на фото:

Элементы, устанавливаемые на щите

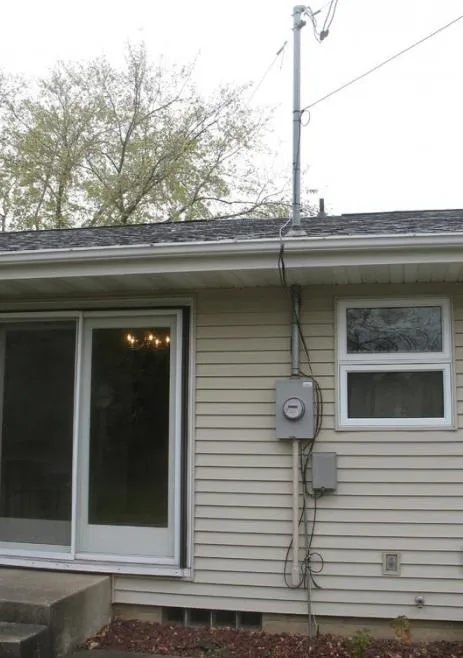

Электрощит устанавливается на вводе в дом. Он может быть как внутренним, так и накладным. Накладной установить проще, поэтому для дачного дома, где он будет находиться в любом подсобном помещении, рекомендуется именно эта конструкция.

Для установки распредшкафа наружной установки не требуется специальной подготовки. Его просто нужно закрепить на стене дюбель-гвоздями. Также наружный электрошкаф можно монтировать на улице, например, на столбе .

Несколько советов по выбору электрошкафа:

• Берите шкаф с запасом установочных мест. Лучше, если после сборки останется свободное место, нежели элементы будут установлены впритык.
• Не стоит экономить на стоимости корпуса. Проверяйте, чтобы материал, из которого он изготовлен, был самозатухающим .
• Лучше всего – шкафы, у которых снимаются стенки. Это обеспечивает легкий доступ к элементам конструкции.
• Проследите, чтобы DIN-рейки легко отодвигались или вынимались .

Составляющие распределительного устройства

Как правило, для распределительных электрощитков для напряжения 220 В и эксплуатации их в дачных домах небольшой площади используются следующие элементы:

• Электросчетчик
• УЗО (Устройство защитного отключения)
• Нулевая шина
• Заземляющая шина
• Автоматы:
  1. Вводной – 30-60 А
  2. Автоматы для группы розеток, рассчитанных под сильноточные электроприборы – 25 А
  3. Автоматы для группы розеток, рассчитанных под слаботочные бытовые устройства и приборы средней мощности – 16 А
  4. Автоматы для осветительных приборов – 10 А.

Как видно из этого списка, перед расчетом количества модулей распределительного щита следует выяснить, сколько групп энергопотребителей находится на объекте, и какова суммарная потребляемая мощность для каждой группы.

Схема сборки

Это – очень ответственное занятие, при котором требуется строжайшее соблюдение техники безопасности.

Сборка электрощита производится в следующем порядке:

1. Установить DIN-рейки 35 мм для:
   • Нулевой шины – на изоляторах;
   • Шины заземления — непосредственно на корпус;
   • Пакетников;
   • Счетчика.
2. Подвести вводной кабель в верхний левый угол шкафа.
3. Установить там же вводной автомат.
4. Установить две шины для ноля и заземления.
5. Если есть PEN-проводник, сделать перемычку от нулевой шины на заземляющую.

• Установить автоматы. Начать с вводного, а потом отвести провода на групповые предохранители отходящих линий. Следите за тем, чтобы в вашем щитке провода пересекались минимально.

Зачищая изоляционный слой на проводах, сделайте так, чтобы оголенная часть жилы не выступала за пределы клеммы пакетника. Если это произошло, установите на оголенную часть провода специальный изолирующий наконечник.

• Соединить автоматические предохранители перемычками. Убедитесь, что сечение перемычки соответствует сечению вводного провода. Более современный и надежный вариант – вместо перемычек установить «гребенку» (фазную шину) .
• Установить УЗО. Это устройство в обязательном порядке монтируется на группу сильноточных приборов и отдельно на группу остальных розеток. Для подсоединения УЗО фазу заводят с автоматического предохранителя, а ноль – с нулевой шины.
• Заглушить оставшиеся неиспользуемые отверстия для проводов.

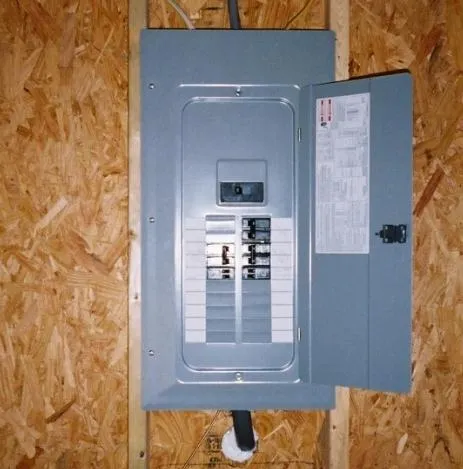

Образец схемы сборки электрощита в дачном доме представлен на этом фото:

Подключение

В первую очередь необходимо подключить вводной автоматический предохранитель. Если он однополюсный – подвести фазу. Если двухполюсный – подвести и фазу, и ноль .

Для удобства дальнейшего монтажа фазы на вводной пакетник лучше заводить снизу .

• Все УЗО и пакетники объединить шинами «гребенка» или перемычками. Провод перемычки должен совпадать сечением с вводным проводом.
• Отходящие электропровода подключить к автоматам.

Ноль (N) всегда идет на автоматы и УЗО с нулевой шины. Фаза (L) – с вводного кабеля через перемычки или «гребенку».

Чтобы не запутаться при монтаже и подключении, выберите провода ноля, фазы и заземления в изоляции различного цвета. Чаще всего бывает:

Следите за надежностью подключений, тщательно зажимайте болты на предохранителях и шинах.

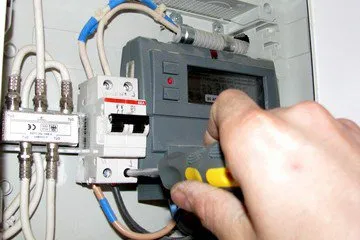

• Подключить электросчетчик в соответствии с приложенной к нему схемой .
• Подать напряжение на щиток
• При помощи мультиметра проверить наличие напряжение на отходящих линиях и пакетниках
• Маркировать каждый автомат в соответствии с коммутационной схемой
• В случае, если корпус устройства не прозрачен, копию схемы следует прикрепить к дверце электрошкафа с внутренней стороны. Помимо соблюдений требования энергонадзора, это существенно облегчит профилактические и ремонтные работы распредщитка.

ВАЖНО! Не забудьте после проверки нагрузки на отходящих линиях отключить вводной автоматический предохранитель для безопасного завершения работ.

Установка электрического щита в домовладении – дело несложное. Его вполне возможно сделать собственными руками. Главное – соблюдать правила техники безопасности, тщательно выполнять все предписания и не экономить на расходных материалах.

Следите за тем, чтобы сборка вашего распределительного электрощитка соответствовала всем требованиям ПУЭ. В противном случае, энергонадзор может не позволить подключения вашей дачи к электросетям или указать на какие-либо нарушения, наказуемые штрафом.

При сборке проверяйте жесткость крепления каждого из элементов. Не допускайте лишних пересечений проводов, а тем более – их ненадлежащих скруток. Правильная сборка функционала распредщита гарантирует безопасное подключение, безаварийную работу ваших бытовых приборов при различных типах нагрузок.

Скрупулезность и следование нормам – залог пожарной безопасности вашего жилища, а значит, и вашего комфорта и спокойствия.

В заключение предлагаем вам посмотреть видео, как своими руками осуществить монтаж и сборку уличного электрощита для дачи:

Распределительный щиток на даче

Распределительный щиток, называемый также электрическим шкафом, представляет из себя коробку, внутри которой установлены счетчики электроэнергии, устройства защиты сети и распределительные устройства.

Для дачных домиков и небольших коттеджей площадью 150–200 м2 хватает одного электрического шкафа, установленного на вводе электроэнергии. Внутри ящика располагается счетчик, мощный вводный автомат, контролирующий всю цепь электроснабжения дачного дома или коттеджа, и несколько автоматических выключателей поменьше.

Как правило. один из них контролирует розеточную сеть, еще один – сеть освещения, а остальные имеют узкую специализацию и защищают конкретные приборы: стиральную машину, электроплиту, электрическую каменку в сауне и т.д.

Монтаж распределительногощита является важнейшей и самой ответственной частью электромонтажных работ в доме. Будет правильно, если вы отнесетесь серьезно к данному процессу. От качества монтажа всецело зависит надежность электрической сети и работа ее защитных устройств.

Сборка электрических щитов должна обеспечить удобство эксплуатации электропроводки, возможность раздельного управления электроснабжением отдельных групп потребителей на даче и селективность срабатывания защит. Это возможно лишь при грамотном подходе к каждому этапу работ по установке распределительного щита.

Работы начинаются с составления проекта электроснабжения потребителей. Потребителей необходимо сгруппировать по потребляемой мощности, по назначению, по необходимости установки защиты и так далее. В потребителях значатся: кухня, гостиная, спальная комната, детская, сантехнический блок, прихожая, коридор.

Группируем потребителей для объединения в отдельные электрические линии. Для отдельных групп необходимо применять УЗО в качестве токовой защиты.

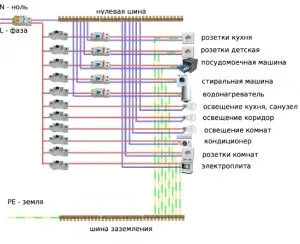

Возьмём проект “по максимуму”. Для него нужно:

1. Вводной автомат — 32А;
2. Электроплита — 20А;
3. Посудомоечная машина — 16А+УЗО 30ма/25А;
4. Розетки кухни — 16А +УЗО 30ма/25А;
5. Освещение кухни и санузла — 10А;
6. Освещение коридора и прихожей — 10А;
7. Освещение комнат — 10А;
8. Кондиционер — 16А;
9. Розетки — 16А;
10. Розетки в детской — 16А+УЗО 10мА/20А;
11. Стиральная машина — 16А+УЗО 10мА/20А;
12. Водонагреватель — 16А+УЗО 10мА/20А.

Понятно, что такого количества автоматов и УЗО нет даже в новых многоэтажных домах, не то что на даче. Здесь можно комбинировать – например все освещение повесить на один автомат, розетки жилых помещений ( на кухне желательно отдельно и с УЗО) на другой и т.п. УЗО можно повесить везде, но для водонагревателя, стиральной и посудомоечной машин очень рекомендуется .

В итоге получаем:

У меня на даче разводка сделана по другому из-за наличия уличного освещения и территориальной удаленности кухни, жилого дома и душевого блока с хозяйственным блоком. Но об этом отдельно.

Еще по теме Электричество на даче

Электрощиток для дачи. Комплектация и установка

January 30, 2014

Включая свет, пользуясь электроприборами, мы не задумываемся о том, с чего начинается электроснабжение в нашем доме. А начинается оно в любом здании, даже в маленьком дачном строении, с электрического щитка.

Электрощиток – это место расположения приборов учета и распределения электроэнергии, защиты электросети, средств коммуникации. Монтаж этого комплексного устройства – ответственное дело, требующее специальных знаний по электротехнике. Но, обладая базисными сведениями, можно установить электрощиток для дачи самостоятельно.

Начать нужно с выбора одного из двух существующих вариантов щитков — внутреннего (скрытой установки) или накладного (наружной установки). Первый выглядит более эстетично, но требует выполнения дополнительных подготовительных работ. Однако если планируется установить уличный электрощиток для дачи на наружной стене либо поставить щит внутри дома так, что он не будет попадаться на глаза, то вполне можно обойтись накладным ящиком.

Установка основания

Для установки внутреннего электрощитка нужно подготовить специальную нишу в стене, соответствующую его габаритам. Понятно, что толщина стены должна быть такой, чтобы можно было «утопить» в ней все устройство на нужную глубину. Накладной электрощиток для дачи в такой подготовке не нуждается, достаточно закрепить его на стене при помощи любого подходящего крепежа.

Комплектация щитка

Идеальным вариантом было бы приобрести электрощиток для дачи в сборе, а не собирать его по частям, потому что иногда довольно трудно найти все детали, которые бы удачно помещались в щит и были там надежно закреплены.

При подборе размера распределительного щита нужно исходить из количества устройств защиты и автоматических выключателей, а также учесть резерв на случай подключения, если потребуется в будущем, дополнительных объектов потребления электроэнергии. Всем известно: строительство дачи – процесс бесконечный.

Стандартный электрощиток для дачи обычно состоит из счетчика, двухполюсного автомата защиты, автоматов защитного отключения по группам потребителей и УЗО (устройства защитного отключения).

Кроме того, для установки УЗО и АЗ потребуется DIN-рейка, шины заземления (при наличии контура), бокс для пломбировки вводного АЗ, соединительная шина, соединительные провода с сечением, соответствующим нагрузке, кембрик для двойной изоляции проводов.

Установка приборов

Обычно электроснабжение дома состоит из нескольких групп: освещения, розеточной, силовой и других. Каждая группа должна подключаться через отдельный аппарат защиты. Любой прибор большой мощности (стиральная машина, кондиционер, водонагреватель, духовой шкаф и т. п.) рекомендуется в целях безопасности обеспечить отдельным автоматом-выключателем.

В условиях дачи было бы весьма предусмотрительно поставить УЗО для линии уличных розеток, которые служат для включения садовой техники и электроинструментов, а также на линию бани, где есть повышенная опасность поражения током. УЗО — устройство дорогостоящее, поэтому желание потребителей сэкономить на их установке вполне понятно. В небольшом дачном хозяйстве можно ограничить количество защитных устройств или поставить одно общее УЗО на входе.

Иногда из-за недостатка места в щитке приходится применять дифференциальные автоматы защиты – АЗ и УЗО «в одном флаконе». Такие совмещенные приборы очень дороги, отчасти и поэтому не стоить экономить на размерах щитка.

Автоматику, наполняющую электрощиток для дачи, следует приобретать только от надежных производителей, ведь от качества этих приборов зависит безопасность людей.
