Процесс расключения электрощита — подробные схемы, сборка и монтаж

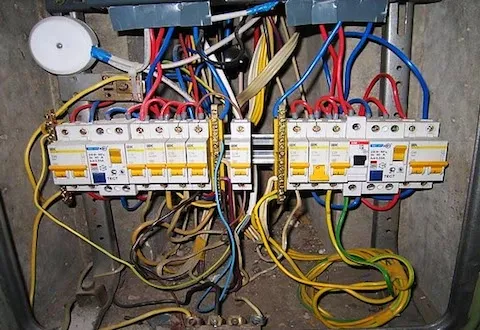

В старых жилых домах, пока недавно, использовался обычный электрический счетчик, размещаемый на входе. Роль предохранителей выполняли либо керамические предохранители, либо автоматические выключатели.
Если это уместно, можно добавить: «При расключении электрощита».
Для чего нужен электрический щит
Распределительный щиток, устанавливаемый на входе квартиры или в частном доме, в первую очередь обеспечивает электробезопасность при эксплуатации приборов и оборудования. В новых домах они изначально предусмотрены проектом, а в зданиях старой постройки щитки постепенно вытесняют счетчики с пробками. С помощью щита осуществляется распределение электроэнергии между группами потребителей, создается надежная защита от перегрузок и коротких замыканий.
Для размещения электрических приборов используется металлический или пластмассовый ящик. В обязательном порядке устанавливается электросчетчик и общий выключатель для полного обесточивания квартиры. Отключение можно выполнить вручную или оно произойдет автоматически при возникновении аварийной ситуации. Если вводный автомат установлен перед счетчиком, то он подлежит обязательному опломбированию, как и сам счетчик.
Наиболее многочисленной группой приборов являются автоматические выключатели. Они защищают не только проводку, но и сами бытовые приборы. Каждому автомату соответствует определенная группа потребителей, а на каждое мощное устройство устанавливается индивидуальный автомат. Каждый из них может принудительно отключаться или срабатывать автоматически.
Кроме автоматов, в щитке устанавливаются устройства защитного отключения. Они выполняют сравнение входящих и выходящих токов и при нарушении установленного баланса происходит их срабатывание. Как правило, это случается при неконтролируемых токовых утечках, а само отключение наступает под действием тока, безопасного для человека.
В электрическом щитке предусмотрены специальные шины, выполненные в виде медных полосок. К ним подключаются автоматы и другие приборы. Нулевые провода подводятся к отдельной колодке с клеммами – нулевой шине. Для подключения заземления используется специальная заземляющая шина.

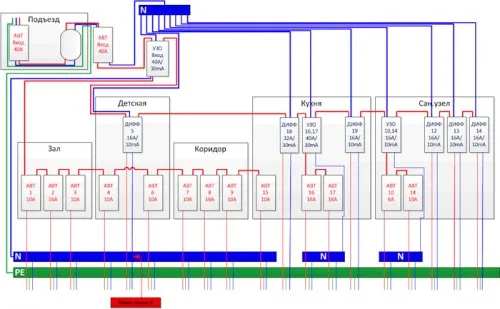

Распределение потребителей
Все электричество, поступающее на объект, должно быть правильно и равномерно распределено между имеющимися потребителями. Осуществляя процесс распределения, необходимо руководствоваться специальными нормами и правилами:
- Мощные потребители от 2 кВт и более объединяются в отдельные группы. К каждой из них подключается автомат, способный выдерживать заданные нагрузки.
- Посудомоечные и стиральные машины, а также кондиционеры и другие приборы небольшой мощности подключаются к автоматам на 16 А. Сечение кабеля должно быть не менее 2,5 мм2.
- Приборы с более высокой мощностью (380 В) должны подключаться к автоматам на 20 или 32 ампер. Сечение кабеля соответственно увеличивается до 4-6 мм2. У этих кабелей не должно быть ответвлений, прокладка осуществляется целыми кусками.
- К розеткам подводятся линии, отдельные для каждой комнаты с использованием трехжильного кабеля сечением 2,5 мм2. В распределительных коробках в направлении розеток предусматриваются индивидуальные ответвления.
- Приборы освещения разбиваются на группы и подключаются к отдельному кабелю сечением 1,5 мм2 и к автомату на 10 А.
Подключение отдельными кабельными линиями кажется излишним только на первый взгляд. В действительности это единственный способ, обеспечивающий электробезопасность и удобство эксплуатации. При возникновении аварийной ситуации, отключается только одна группа потребителей, а не вся сеть. В этом случае поиск и устранение неисправностей значительно упрощается.
Составление схемы электрощита

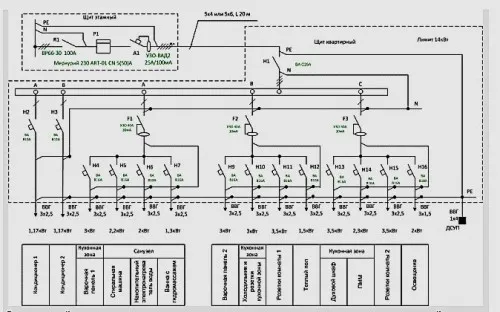

На следующем этапе можно переходить к составлению схемы. Наиболее оптимальным будет однолинейный вариант. Свое название такая схема получила из-за группового отображения проводов. На обычных схемах прорисовываются все провода, относящиеся к каждой линии. На однолинейной схеме количество проводников в группах изображается наклонно-поперечными черточками. В нижней части находится раскладка с линиями потребителей, с обозначением их мощности и кабелями, используемыми для монтажа.
Все устройства обозначаются специальными символами. Н1 является выключателем нагрузки или рубильником, с помощью которого размыкается электрическая цепь, находящаяся под нагрузкой. Вместо него допускается использование автоматического выключателя, однако он плохо переносит выключение под нагрузкой в силу своих технических характеристик. Н2, Н3, Н4… и т.д. соответствуют автоматическим выключателям, символы А1, F1, F2, F3 – устройствам защитного отключения.
Вверху слева отмечен щит всего этажа с вводным автоматом на 100 А, электросчетчиком и входным противопожарным УЗО, срабатывающим при высоких дифференциальных токах в пределах 100-150 мА, которые могут спровоцировать возгорание. Для этих целей обычно выбирается селективное УЗО, срабатывающее не мгновенно, а после других устройств, расположенных на линии ближе всего к аварийному месту. Если по каким-то причинам они не сработают, то в действие вступает селективное УЗО, отключающее весь объект.

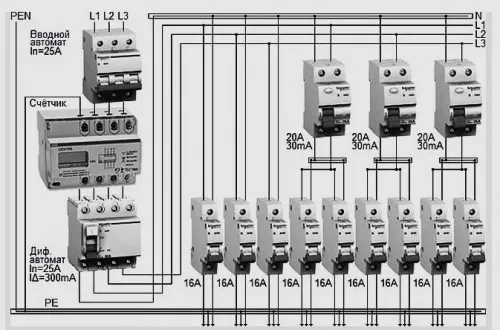

Более наглядно такая схема выглядит как на рисунке. Здесь точно так же отображаются все приборы и оборудование, их соединение между собой. Возле каждого устройства имеется отметка с его номиналом.

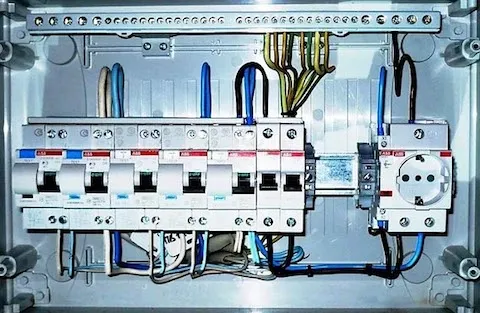

Установка комплектующих элементов
Все устройства, монтируемые в электрическом щитке имеют унифицированные стандартные размеры, что значительно облегчает их установку. В качестве основного крепления используется DIN-рейка, изготовленная в виде металлического профиля. Измерение посадочных мест производится в модулях. Данная единица соответствует одному месту, которое занимает однополюсный автоматический выключатель.
При расчетах количества мест, которые нужно предусмотреть в щитке, необходимо учитывать, что два модуля соответствуют двухполюсному автомату, а три модуля – трехполюсному. Для однофазного УЗО требуется два модуля, для трехфазного – четыре. Один клеммник занимает один модуль, а электросчетчику может потребоваться 6-8 модулей, в зависимости от его конструкции.
Сборку щитка в квартире рекомендуется выполнять на плоской и ровной поверхности, например, на столе. На стене эту процедуру проделывать гораздо сложнее и неудобнее. В любом случае крепление для щитка устанавливается еще до того как он будет заполнен оборудованием.
Первым всегда устанавливается вводное устройство автоматической защиты. Далее принципиальная схема может осуществляться на практике в двух вариантах:
- Линейная схема предполагает расположение всех УЗО после вводного автомата, а уже за ними располагаются автоматические выключатели. В этом случае на линии очень трудно обнаружить возникшую неисправность.
- Групповая схема. Вначале устанавливается общее УЗО для всей группы, а затем – автоматы. В этом случае при аварии отключается только одна группа, а все остальные продолжают работать.
Монтаж приборов выполняется по общим правилам:
- Провода на входе и внутри щитка используются с одинаковым сечением.
- Каждый прибор располагается на панели таким образом, чтобы вход был сверху, а выход снизу.
- Зажимы многожильных проводов выполняются с помощью наконечников НШВИ.
- Для соединения в одной клемме двух проводов используются специальные наконечники, предусмотренные для двух проводников.
Перед тем как приступать к расключению, к электрическому щитку необходимо подвести все провода, которые являются составными частями общей цепи квартиры или частного дома.

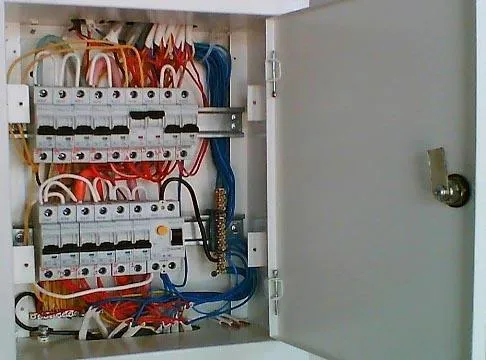

После подготовки можно приступать непосредственно к сборке. Все модули располагаются на DIN-рейке в соответствии с разработанной схемой и закрепляются при помощи фиксаторов. В случае необходимости каждое устройство можно сдвинуть в сторону, чтобы освободить место под следующий прибор. После этого все приборы соединяются между собой проводами, которые также требуют предварительной подготовки.
Подключение кабелей и проводов внутри щитка
На первом этапе снимается изоляция с токонесущих жил. После этого провода соединяются между собой. Для многожильных проводников используются специальные наконечники с нужным сечением. Их опрессовка производится пресс-клещами.
Расключение электрического щитка значительно облегчается за счет использования специальных шин. У них имеются плоские контакты в виде штырей, соединяющиеся с контактами автоматических устройств. Такие гребенки выпускаются для конкретных приборов и к другим модулям просто не подходят из-за разницы шага штырей. В связи с этим, рекомендуется приобретать весь набор оборудования от одного производителя, чтобы облегчить монтаж.
Излишки проводов отрезаются, остается лишь необходимый запас для подключения аппаратуры. Во время расключения проводки должна строго соблюдаться цветовая маркировка, соответствующая фазным жилам, нулевому и заземляющему проводникам. Подключение, выполненное с нарушениями, может привести к короткому замыканию, возгоранию или пробою отдельных проводников.
Почему нельзя использовать кабель ПВС для проводки?
Кабель ПВС — это кабель, в котором используется медный проводник с ПВХ-изоляцией и ПВХ-оболочкой. Он может использоваться для различных электрических приборов, таких как лампы, удлинители, стиральные машины, утюги и т.д.
Однако кабель ПВС не рекомендуется использовать для проводки в стене или в качестве кабеля для подключения электрических розеток и выключателей. Это связано с тем, что кабель ПВС не имеет достаточной жесткости и механической прочности, чтобы выдерживать нагрузки, которые могут возникать при проводке в стенах или при установке внутри электрощитов.
Вместо кабеля ПВС для проводки в стенах рекомендуется использовать специальный провод для электромонтажа, например, провод ВВГнг-LS (маркировка ВВГнг-LS означает, что это кабель с медным жилами, в изоляции из ПВХ и с негорючей оболочкой). Он имеет более жесткую конструкцию и высокую механическую прочность, что позволяет использовать его в качестве кабеля для электрических розеток и выключателей, а также для проводки внутри стен.
Важно учитывать, что для электромонтажных работ лучше обращаться к специалистам, которые могут правильно подобрать и установить кабель в соответствии со всеми необходимыми требованиями и нормами безопасности.
