Выбор автоматических выключателей по сечению кабеля — таблица
Степень защиты корпуса

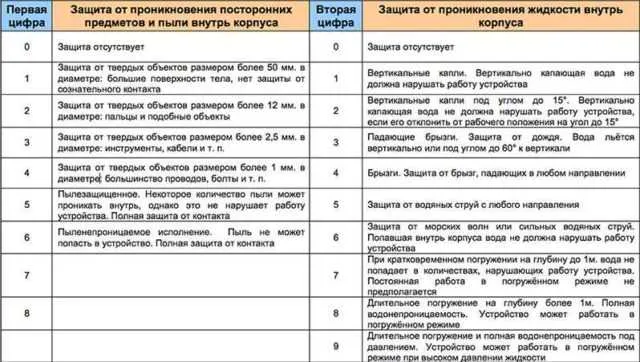

Уровень защиты корпуса указан в характеристиках и обозначается международными буквами IP, после которых идут две цифры. Первая цифра указывает на степень защиты от воздействия пыли и посторонних объектов.
IP степени защиты и их расшифровка
Если электрический щиток установлен в квартире, в сухом помещении, достаточно степени защиты IP20. На лестничных площадках желательна уже более высокая степень защиты. Хотя бы IP32. Если автомат устанавливается на улице, стоит ставить не менее IP55.
Как рассчитать по току
В представленных выше таблицах приведены показатели соотношения сечение – ток, в зависимости от его мощности и силы. Сила тока, проходящего по проводнику, не является постоянной величиной, и может изменяться в зависимости от следующих показателей:
- Длина провода.
- Размера сечения.
- Показатель удельного сопротивления материала, из которого он сделан.
- Температура проводника. С нагревом проводки сила тока падает.
В таблицах ниже приведены соотношения «сила тока – сечение провода» для различных вариантов прокладки. Основные цифры отдельно указаны для медных и алюминиевых проводов.
| Сечение провода (кв. мм) | Показатель силы тока для алюминиевых проводов | ||||
| Открыто проложенных | Проложенных в защитной трубе | ||||
| Два одножильных | Три одножильных | Четыре одножильных | Один двухжильный | ||
| 2 | 21 | 19 | 18 | 15 | 17 |
| 2,5 | 24 | 20 | 19 | 19 | 16 |
| 3 | 27 | 24 | 22 | 21 | 22 |
| 4 | 32 | 28 | 28 | 23 | 25 |
| 5 | 36 | 32 | 30 | 27 | 28 |
| 6 | 39 | 36 | 32 | 30 | 31 |
| 8 | 46 | 43 | 40 | 37 | 38 |
| 10 | 60 | 50 | 47 | 39 | 42 |
| 16 | 75 | 60 | 60 | 55 | 60 |
| 25 | 105 | 85 | 80 | 70 | 75 |
| 35 | 130 | 100 | 95 | 85 | 95 |
| 50 | 165 | 140 | 130 | 120 | 125 |
| 70 | 210 | 175 | 165 | 140 | 150 |
| 95 | 255 | 215 | 200 | 175 | 190 |
| 120 | 295 | 245 | 220 | 200 | 230 |
| 150 | 340 | 275 | 255 | – | – |
| 185 | 390 | – | – | – | – |
| 240 | 465 | – | – | – | – |
| 300 | 535 | – | – | – | – |
| 400 | 645 | – | – | – | – |
| Сечение провода (кв. мм) | Показатель силы тока для медных проводов | ||||
| Открыто проложенных | Проложенных в защитной трубе | ||||
| Два одножильных | Три одножильных | Четыре одножильных | Один двухжильный | ||
| 0,5 | 21 | – | – | – | – |
| 0,75 | 24 | 20 | 19 | 19 | 16 |
| 3 | 27 | 24 | 22 | 21 | 22 |
| 4 | 32 | 28 | 28 | 23 | 25 |
| 5 | 36 | 32 | 30 | 27 | 28 |
| 6 | 39 | 36 | 32 | 30 | 31 |
| 8 | 46 | 43 | 40 | 37 | 38 |
| 10 | 60 | 50 | 47 | 39 | 42 |
| 16 | 75 | 60 | 60 | 55 | 60 |
| 25 | 105 | 85 | 80 | 70 | 75 |
| 35 | 130 | 100 | 95 | 85 | 95 |
| 50 | 165 | 140 | 130 | 120 | 125 |
| 70 | 210 | 175 | 165 | 140 | 150 |
| 95 | 255 | 215 | 200 | 175 | 190 |
| 120 | 295 | 245 | 220 | 200 | 230 |
| 150 | 340 | 275 | 255 | – | – |
| 185 | 390 | – | – | – | – |
| 240 | 465 | – | – | – | – |
| 300 | 535 | – | – | – | – |
| 400 | 645 | – | – | – | – |
Номиналы автоматов по току таблица
Необходимость выбора автоматических выключателей возникает во время проектирования электрических сетей в новых домах, а также при подключении приборов и оборудования с более высокой мощностью. Таким образом, в процессе дальнейшей эксплуатации обеспечивается надежная электрическая безопасность объектов.
Халатное отношение к выбору устройства с необходимыми параметрами приводит к серьезным негативным последствиям. Поэтому перед выбором автоматического защитного устройства нужно обязательно убедиться, что установленная проводка выдержит запланированную нагрузку. В соответствии с ПУЭ автоматический выключатель должен обеспечивать защиту от перегрузки наиболее слабого участка цепи. Его номинальный ток должен соответствовать току подключаемого устройства. Соответственно и проводники выбираются с требуемым сечением .

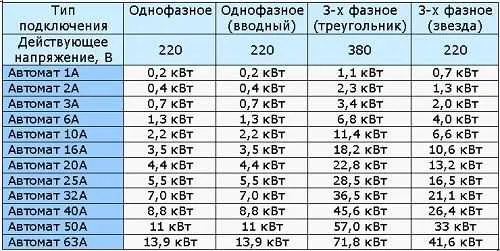

Чтобы рассчитать мощность автомата по току, необходимо воспользоваться формулой: I=P/U, где Р является суммарной мощностью всех электрических приборов, имеющихся в квартире. Вычислив необходимый ток, можно выбрать наиболее подходящий автомат. Существенно упрощает проведение расчетов таблица, с помощью которой можно выбрать автоматический выключатель в зависимости от конкретных условий эксплуатации. Расчет автомата по мощности тока осуществляется в основном для электроустановок – электродвигателей, трансформаторов и других устройств, имеющих реактивную нагрузку.
Принцип работы защитного автомата

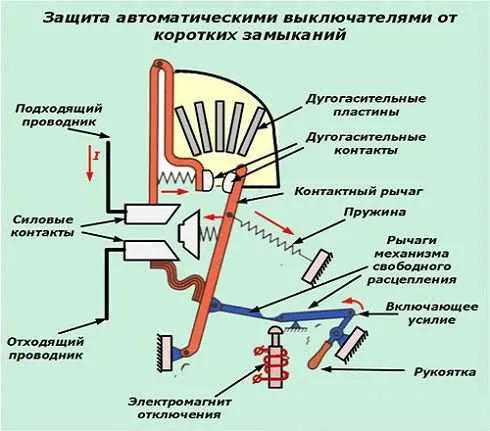

Основной функцией автоматических выключателей является защита изоляции проводов и силовых кабелей от разрушений под действием токов коротких замыканий. Эти приборы не способны защитить людей от поражения электротоком, они оберегают только сеть и оборудование. Действие автоматических выключателей обеспечивает нормальный режим функционирования проводки, полностью устраняя угрозу возгорания.
При выборе автомата нужно обязательно учитывать, что завышенные характеристики прибора будут способствовать пропуску токов, критических для проводки. В этом случае не произойдет отключения защищаемого участка, что приведет к оплавлению или возгоранию изоляции. В случае заниженных характеристик автомата линия будет постоянно разрываться при запуске мощной техники. Автоматы очень быстро выходят из строя вследствие залипания контактов под воздействием слишком высоких токов.

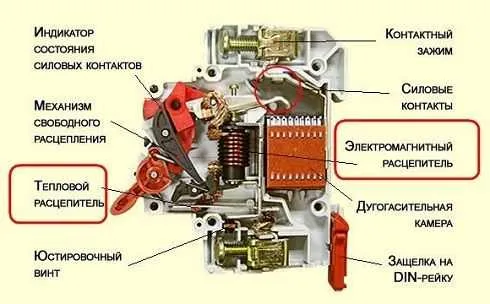

Основными рабочими элементами автоматов являются расцепители. непосредственно разрывающие цепь в критических ситуациях. Они разделяются на следующие виды:
- Электромагнитные расцепители. Они практически мгновенно реагируют на токи короткого замыкания и отсекают нужный участок в течение 0,01 или 001 секунды. Конструкция включает в себя катушку с пружиной и сердечник, втягивающийся под воздействием высоких токов. Во время втягивания сердечник приводит в действие пружину, связанную с расцепляющим устройством.
- Тепловые биметаллические расцепители. Обеспечивают защиту сетей от перегрузок. Они обеспечивают разрыв цепи при прохождении тока, не соответствующего предельным рабочим параметрам кабеля. Под действием высокого тока биметаллическая пластина изгибается и вызывает срабатывание расцепителя.
В большинстве автоматов, используемых в быту, используется электромагнитный и тепловой расцепитель. Слаженная комбинация этих двух элементов обеспечивает надежную работу защитной аппаратуры.
Принцип работы защитного автомата
Основной функцией автоматических выключателей является защита изоляции проводов и силовых кабелей от разрушений под действием токов коротких замыканий. Эти приборы не способны защитить людей от поражения электротоком, они оберегают только сеть и оборудование. Действие автоматических выключателей обеспечивает нормальный режим функционирования проводки, полностью устраняя угрозу возгорания.
При выборе автомата нужно обязательно учитывать, что завышенные характеристики прибора будут способствовать пропуску токов, критических для проводки. В этом случае не произойдет отключения защищаемого участка, что приведет к оплавлению или возгоранию изоляции. В случае заниженных характеристик автомата линия будет постоянно разрываться при запуске мощной техники. Автоматы очень быстро выходят из строя вследствие залипания контактов под воздействием слишком высоких токов.
Основными рабочими элементами автоматов являются расцепители, непосредственно разрывающие цепь в критических ситуациях. Они разделяются на следующие виды:
- Электромагнитные расцепители. Они практически мгновенно реагируют на токи короткого замыкания и отсекают нужный участок в течение 0,01 или 001 секунды. Конструкция включает в себя катушку с пружиной и сердечник, втягивающийся под воздействием высоких токов. Во время втягивания сердечник приводит в действие пружину, связанную с расцепляющим устройством.
- Тепловые биметаллические расцепители. Обеспечивают защиту сетей от перегрузок. Они обеспечивают разрыв цепи при прохождении тока, не соответствующего предельным рабочим параметрам кабеля. Под действием высокого тока биметаллическая пластина изгибается и вызывает срабатывание расцепителя.
В большинстве автоматов, используемых в быту, используется электромагнитный и тепловой расцепитель. Слаженная комбинация этих двух элементов обеспечивает надежную работу защитной аппаратуры.
No tags for this post.
Как определить сечение секторной жилы кабеля?
Для определения сечения секторной жилы кабеля нужно выполнить несколько шагов:
-
Измерьте внешний диаметр кабеля. Это можно сделать с помощью линейки или микрометра.
-
Определите количество жил в кабеле. Секторная жила имеет форму кругового сечения, который разбивается на несколько секторов, таким образом, количество жил можно найти, подсчитав число секторов.
-
Найдите площадь сечения круга. Для этого воспользуйтесь формулой: S = π x (d/2)^2, где d — внешний диаметр кабеля.
-
Разделите площадь сечения круга на количество жил кабеля. Полученное значение будет площадью сечения каждой жилы.
-
Определите сечение каждой жилы, используя найденную площадь и формулу для площади круга: S = π x (d/2)^2.
-
Для получения окончательного значения сечения секторной жилы кабеля умножьте сечение каждой жилы на количество жил.
Например, если в секторной жиле кабеля имеется 7 жил и внешний диаметр кабеля равен 10 мм, то можно определить сечение жилы следующим образом:
- Внешний диаметр кабеля = 10 мм
- Количество жил = 7
- S = π x (10/2)^2 = 78.5 мм^2
- Площадь сечения каждой жилы = 78.5 / 7 = 11.21 мм^2
- Сечение каждой жилы = π x (√11.21 / 2)^2 = 1.25 мм^2
- Сечение секторной жилы кабеля = 1.25 мм^2 x 7 = 8.75 мм^2.
Таким образом, сечение секторной жилы кабеля составляет 8,75 мм^2.
