Выбор кабеля по сечению — как правильно подобрать

В данной статье я расскажу вам, как правильно выбрать сечение кабеля для дома или квартиры. Если электрощит – это «сердце» нашей системы электроснабжения, то кабели, подключенные к автоматам электрощита – это «кровеносные сосуды», питающие электроэнергией наши бытовые электроприемники.


При установке электропроводки в жилом доме или квартире, ко всем этапам – от разработки системы электроснабжения и установки автоматов, УЗО, дифавтоматов в электрическом щите до завершающей установки розеток и выключателей, следует подходить с особым вниманием. Ведь от этого зависит ваша собственная электробезопасность и безопасность относительно пожара в вашем доме или квартире. Если интересует, в новом тексте также можно использовать фразу «выбор кабеля по сечению».

Важно правильно выбрать сечение кабеля, именно для конкретной линии (группы) электроприемников. В противном случае, если мы выберем заниженное сечение кабеля – это приведет к его перегреву, разрушению изоляции и далее к пожару, если вы прикоснетесь к кабелю с поврежденной изоляцией, получите удар током. Если выбрать сечение кабеля для дома или квартиры завышенным, это приведет к увеличению затрат, а также возникнуть трудности при электромонтаже кабельных линий, ведь чем больше сечение кабеля, тем труднее с ним работать, не в каждую розетку “влезет” кабель сечением 4 кв.мм.

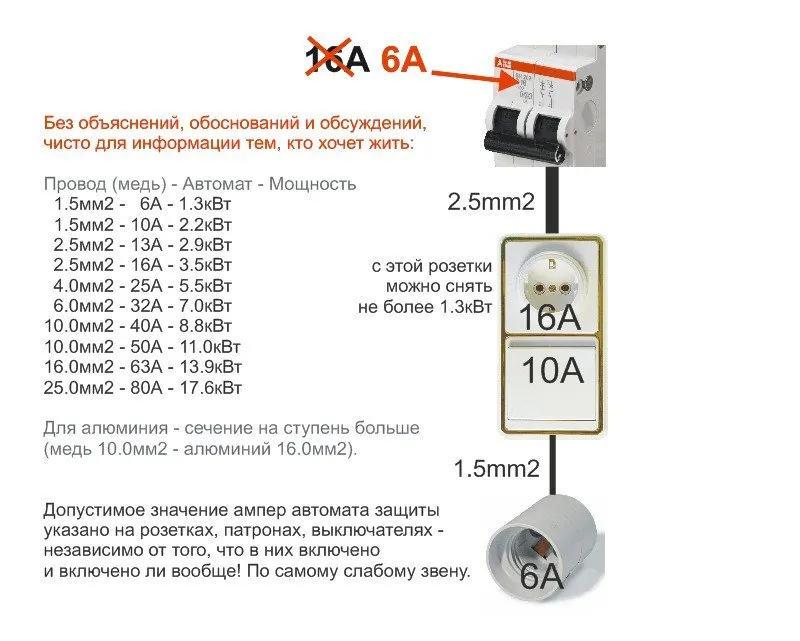

Привожу общую универсальную таблицу, которой сам пользуюсь для выбора номинального тока автоматов для защиты кабельных линий.

Я не буду забивать вам голову заумными формулами расчетов сечения кабеля из книжек по электротехнике, чтобы вы могли правильно выбрать сечение кабеля. Всё давно уже подсчитано и сведено в таблицы.

Обратите внимание,что при разных способах монтажа электропроводки (скрытая или открытая), кабели с одинаковым сечением, имеют разные длительно-допустимые токи.

Т.е. при открытом способе монтажа электропроводки, кабель меньше нагревается из-за лучшего охлаждения. При закрытом способе монтажа электропроводки (в штробах, трубах и т.д.), наооборот — греется сильнее.Это важный момент, потому что при неверном выборе автомата для защиты кабеля, номинал автомата может получится завышенным относительно длительно-допустимого тока кабеля, из-за чего кабель может сильно нагреваться, а автомат при этом не отключится.

Приведу пример, например у нас сечение кабеля 6 кв.мм.:

• при открытом способе его длительно-допустимый ток равен 50А, следовательно автомат нужно ставить на 40А;
• при скрытом способе его длительно-допустимый ток равен 34А, в этом случае автомат на 32А.

Предположим, мы выбирали сечение кабеля для квартиры, которые проложены в штробах или под штукатуркой (закрытым способом). Если мы перепутаем и поставим для защиты автоматы на 50А, то кабель будет перегреваться, т.к. при закрытом способе прокладки его Iн=34 А, что приведет к разрушению его изоляции, затем короткое замыкание и пожар.

!!! ТАБЛИЦЫ НЕАКТУАЛЬНЫ. ПРИ ВЫБОРЕ АВТОМАТА ДЛЯ КАБЕЛЕЙ, ПОЛЬЗОВАТЬСЯ ТАБЛИЦЕЙ ВЫШЕ.

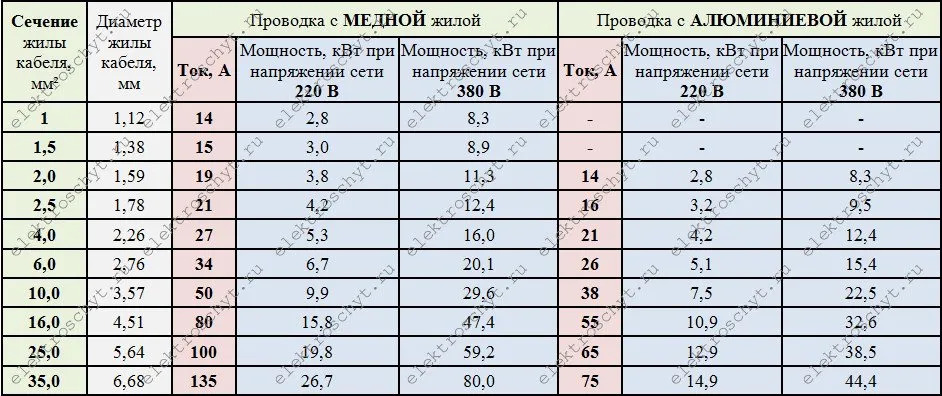

Сечение кабеля для скрытой электропроводки

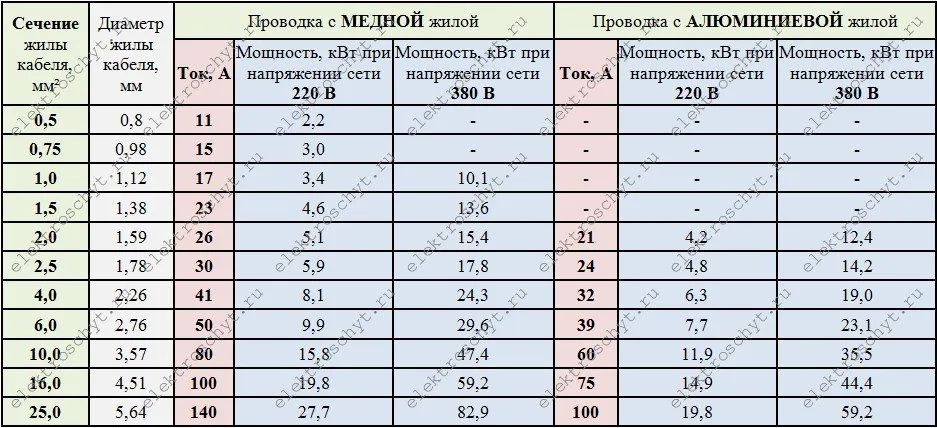

Сечение кабеля для открытой электропроводки

Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.

Ток рассчитывается по следующим формулам:

– для однофазной сети напряжением 220 Вольт:

где Р – сумма всех мощностей бытовых электроприемников, Вт;

     U – напряжение однофазной сети 220 В;

     cos(фи) – коэффициент мощности, для жилых зданий  равен 1, для производства будет 0.8, а в среднем 0,9.

– для трехфазной сети напряжением 380 Вольт:

в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.

Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).

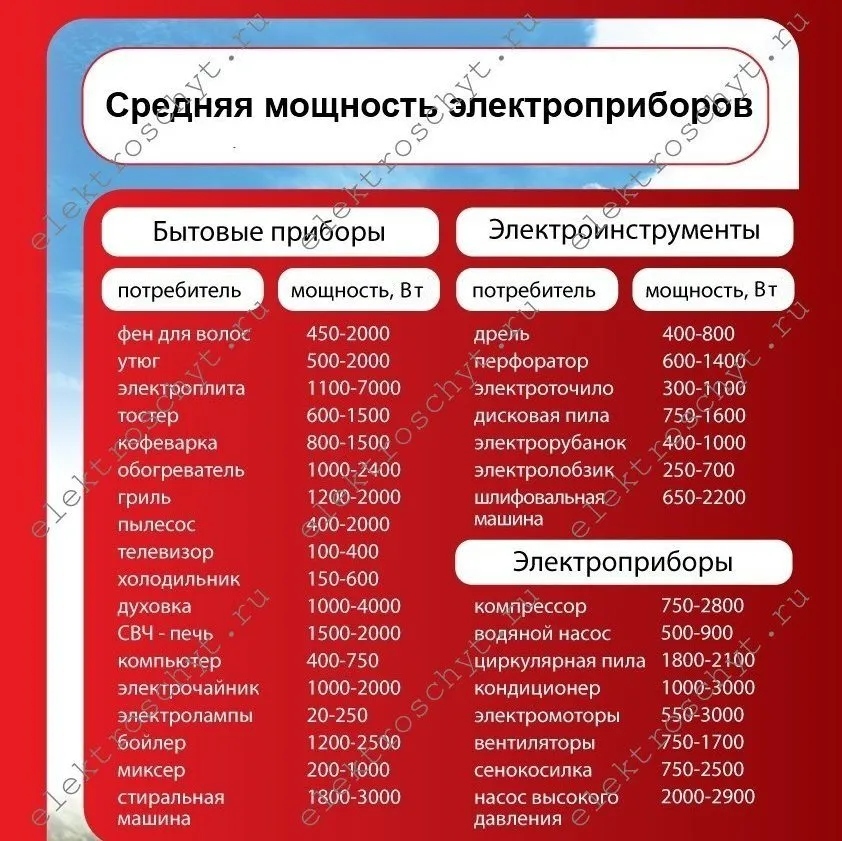

Ниже приведены средние значения мощностей, наиболее распространенных  бытовых электроприемников:

Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения. Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.

Типовые сечения кабелей для электромонтажа в быту:

• В квартирах, коттеджах или частных домах, на розеточные группы прокладывают медный кабель 2,5 кв.мм.;
• Для осветительной группы – сечение кабеля из меди 1,5 кв.мм;
• Для однофазной варочной поверхности (электроплиты) – сечение кабеля 3х6 кв.мм., для трехфазной электроплиты – 5х2,5 кв.мм. или 5х4 кв.мм. в зависимости от мощности;
• Для остальных групп (духовые шкафы, бойлеры и т.д.) – по их мощности. А также от способа подключения, через розетку или черех клеммы. Например, если мощность духового шкафа более 3,5 кВт, то прокладывают кабель 3х4 и подключают духовку через клеммы, если мощность духовки меньше 3,5 кВт, то достаточно кабеля сечением 3х2,5 и подключение через бытовую розетку.

Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.

Например:

• На розеточные группы выбирают сечение кабеля 2,5 кв.мм, но автомат при этом выбирают, с номинальным током не 20А, а 16А, т.к. бытовые розетки рассчитаны на ток не более 16 А.
• Для освещения использую кабель 1,5 кв.мм., но автомат не более 10А, т.к. выключатели рассчитаны на ток не более 10А.
• Необходимо знать, что автомат пропускает ток до 1,13 раза больше своего номинала, сколько угодно долго, а при превышении номинала до 1,45 раза может отключиться только через 1 час. И всё это время кабель будет греться.
• Сечение кабеля правильно выбирать по скрытому способу прокладки, чтобы был необходимый запас прочности.
• ПУЭ п.7.1.34. запрещает использовать алюминиевую проводку внутри зданий.

Спасибо за внимание.

Сколько КГ в метре медного кабеля?

Вес медного кабеля зависит от его диаметра и длины, поэтому нельзя однозначно сказать, сколько килограмм в метре медного кабеля. Однако, можно вычислить вес медного кабеля, зная его сечение (площадь поперечного среза) и длину.

Пусть, например, у нас есть медный кабель с сечением 4 квадратных миллиметра и длиной 1 метр. Плотность меди приблизительно равна 8,96 г/см³. Для расчета веса медного кабеля можно использовать следующую формулу:

Вес кабеля (в граммах) = длина кабеля (в метрах) * площадь поперечного среза (в квадратных миллиметрах) * плотность меди (в г/см³) / 1000

Таким образом, вес нашего медного кабеля будет равен:

Вес кабеля = 1 м * 4 мм² * 8,96 г/см³ / 1000 = 0,03584 кг

Таким образом, масса медного кабеля длиной 1 метр с сечением 4 квадратных миллиметра составляет около 0,036 килограмма (или 36 грамм).
