Онлайн расчет момента инерции полого прямоугольного сечения

Подробности

Опубликовано: 03.02.2016 11:26

Онлайн калькулятор по расчету характеристик полого прямоугольного сечения

Калькулятор онлайн рассчитывает геометрические характеристики (площадь, моменты инерции, моменты сопротивления изгибу, радиусы инерции)

Для анализа плоского сечения в форме полого прямоугольника (прямоугольной трубы) на основе известных линейных размеров предоставляется детальное решение. Для проведения этого расчета необходимо ввести параметры сечения: ширину b, высоту h, а также соответствующие толщины стенок Sh и Sb. Если вас интересует онлайн расчет момента инерции сечения, то мы готовы помочь вам с этим.

Исходные данные:
Наружная ширина b, мм
Наружная высота h, мм
Толщина горизонтальной стенки sh, мм
Толщина вертикальной стенки sb, мм
Определение вспомогательных данных:
Внутренняя ширина, мм	расчет внутренней ширины полого прямоугольника
Внутренняя высота, мм	расчет внутренней высоты полого прямоугольника
Решение:
Площадь сечения, мм2	расчет площади сечения полого прямоугольника
Осевые моменты инерции относительно центральных осей, мм4	расчет момента инерции полого прямоугольника относительно оси ОХ расчет момента инерции полого прямоугольника относительно оси ОY
Моменты сопротивления изгибу, мм3	расчет момента сопротивления изгибу полого прямоугольника относительно оси ОХ расчет момента сопротивления изгибу полого прямоугольника относительно оси ОY
Радиусы инерции сечения, мм	расчет радиуса инерции полого прямоугольника относительно оси ОХ расчет радиуса инерции полого прямоугольника относительно оси ОY

I. Порядок действий при расчете характеристик полого прямоугольного сечения:

1. Для проведения расчета требуется ввести ширину сечения b, высоту сечения h и соответствующие толщины стенок Sh и Sb.
2. По введенным данным программа автоматически вычисляет внутреннюю ширину сечения b1 и высоту сечения h1.
3. Результаты расчета площади, моментов сопротивления изгибу, моментов и радиусов инерции полого прямоугольного сечения выводятся автоматически.

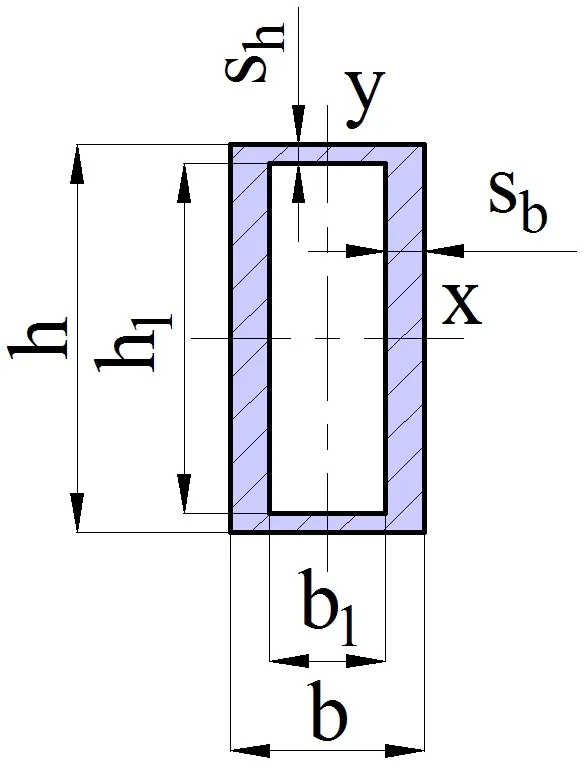

4. На рисунке справа приведены необходимые размеры элементов сечения.

II. Примечание:

1. Блок исходных данных выделен желтым цветом, блок промежуточных вычислений выделен голубым цветом, блок решения выделен зеленым цветом.
