Магнитный пускатель на электрических схемах — устройство, назначение и обозначение

Разберитесь в устройстве, назначении и обозначении магнитного пускателя на электрических схемах. Узнайте, как работает магнитный пускатель на схеме и как он влияет на процессы пуска электрических устройств. Погрузитесь в мир электротехники и расширьте свои знания о магнитных пускателях!

Магнитный пускатель – это коммутационный аппарат, предназначенный для пуска, остановки, реверса и защиты электродвигателей без ограничения пускового тока.

Требования к установке пускателя : магнитные пускатели устанавливают на распределительных сборках, на распределительных щитах или отдельно на конструкциях и стенах, колонах о т.п. В шкафах управления агрегатами магнитные пускатели устанавливают на монтажных плитах. Пускатели устанавливают вертикально по отвесу, отклонения от вертикали допускается не более 50. После опробования пускателя под нагрузкой осматривают поверхность контактов и в случае появления на ней наплывов обрабатывают напильником. Смазывать контакты пускателя не допускается. Размеры раствора, провала, нажима контактов проверяют и регулируют в соответствии с указаниями завода – изготовителя. Если при включении пускателя слышно сильное гудение его магнитной системы, устраняют следующие возможные неисправности:

1. Недостаточную затяжку винтов, крепящих сердечник.

2. Повреждение короткозамкнутого витка.

3. Неплотное прилегание якоря к сердечнику из-за загрязнения поверхности прилегания или наличие на них смазки.

Технические данные магнитного пускателя серии ПА

На токе до 25А используют магнитные пускатели серии ПМЕ

Износостойкость срабатываний

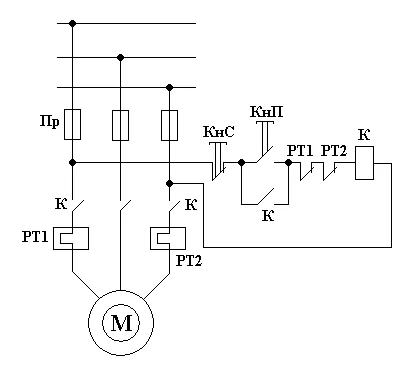

Магнитный пускатель-контактор предназначен для пуска в ход асинхронного электродвигателя с короткозамкнутым ротором.

Кроме групп контактов пускатель имеет тепловое реле для защиты двигателя от перегрузки. К пускателям предъявляются высокие требования в отношении надежности срабатывания для бесперебойной работы двигателя.

При пуске двигателя пускатель работает в критическом режиме, необходимо уменьшать вибрацию контактов, т.к. пусковой ток превышает номинальный в 6-7 раз. При отключении пускатель работает в облегченном режиме, т.к. напряжение на контактах равно разности напряжения сети и ЭДС двигателя, составляющей всего 15-20% от номинального.

При необходимости повышения срока службы пускателя, его выбирают с запасом по мощности. При уменьшении мощности двигателя, возрастает допустимое число включений.

34. Автоматический выключатель сети. Его назначение и основные параметры.

Автоматические выключатели обеспечивают одновременно функции

— коммутации силовых цепей

— защиты электроприёмника, а также сетей от перегрузки и коротких замыканий.

Аппараты имеют тепловой расцепитель и электродинамический расцепитель.

Автоматы, как правило, снабжают дугогосящими устройствами в виде фибровых пластин либо дугогосящих камер.

Автоматы используют для защиты и коммутации цепей электроустановок различного назначения электродвигателей. Они устанавливаются в шкафах отходящих линий.

Автоматы выбирают по их номинальному току. Уставки токов расцепителей определяются следующими соотношениями:

1 Для силовых одиночных приёмников:

ток уставки теплового расцепителя

ток уставки электродинамического расцепителя

2 Для группы силовых (двигательных) приёмников

где наибольший суммарный ток группы в номинальном режиме

Автоматы выпускаются на переменные напряжения от 220 до 660 В и постоянные – от 110 до 440В с ручным и электродвигательным приводом.

Наибольшее распространение получили автоматы серии :

1 «Электрон» для установки в распред устройствах на постоянное напряжение до 440 В и переменное до 660. Отключают ток от 50кА до 160кА

2 АЕ-1000, АЕ 2000 для защиты цепей и электроприемников от коротких замыканий и перегрузок U ~380, 660 В U =110, 220 В . Отключаемые токи от 1кА до 10кА

3 А-3000 – наиболее распространённая серия.

U ~380, 660 B постоянное до 440В. В этой серии выпускаются автоматы на повышенные частоты А-3123 U~380B f 400Гц А-3124 380 В 1500Гц.

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

• #
• #
• #
• #
• #
• #
• #
• #
• #
• #
• #

Как обозначается контактор на однолинейной схеме?

Контактор на однолинейной схеме обычно обозначается стандартным символом контактора, который выглядит как прямоугольник с наклонной линией, которая разделяет прямоугольник на две части. В верхней части прямоугольника обычно располагается название контактора, а в нижней — контакты.

Для более наглядного представления, можно использовать символ контактора с изображением его контактов, которые обычно обозначаются буквами или цифрами.

Также на однолинейной схеме могут присутствовать дополнительные элементы, такие как термические или магнитные расцепители, которые могут использоваться для защиты контактора и электрической цепи в целом. Они обычно обозначаются соответствующими символами на однолинейной схеме и связываются линиями или стрелками с контактором.

Видео. Как подключить магнитный пускатель. Схема
