Классификация пускателей основана на нескольких характеристиках. Существуют различные типы магнитных пускателей в зависимости от их расположения: Открытые пускатели устанавливаются в местах, защищенных от воздействия влажности, мелких частиц и химических веществ. Если рассматривать магнитный пускатель на схеме, то…

• Открытые — устанавливаются в местах, защищенных от воздействия влажных испарений, мелких частиц, химических веществ: панелях, ящиках, шкафах;
• Защищенные — для непосредственного подключения промышленного электрооборудования;
• Влагонепроницаемые — для применения в условиях повышенной влажности.

С возможностью выбора направления вращения — реверсивные, нереверсивные пусковые устройства.

Магнитный пускатель/контактор перемен. тока (ac) TDM ELECTRIC SQ0708-0002

Виды магнитных пускателей

В зависимости от значения напряжения в исполнительной, управляющей цепи — на 220 В, 380 В; от вида цепей: однофазные, трехфазные; от подключаемой мощности: для управления двигателями малой мощности — 1-10 кВт, средней мощности — 10-100 кВт, крупными — 100-1000 кВт, мощными электродвигателями — более 1 МВт.

Выпускают несколько серий пускателей, каждая из них имеет свое предназначение, конструктивные особенности.

• Наиболее распространены пусковые устройства серий ПМЕ, ПМА, ПМЛ, ПМ, ПА.
• Во всех обозначениях буква «П» — «пускатель», «М» — «магнитный».

Изделия серии ПМЕ используют для управления двигателями малой мощности, серии ПА, ПАЕ — для запуска двигателей средней мощности, серии ПМА, ПМЛ — для работы в схемах управления асинхронными двигателями мощностью до 90 кВт.

Как обеспечить плавный пуск для электроинструмента своими руками в домашних условиях мы рассказываем в дополнительном материале.

Отвертка крестообразный наконечник Xiaomi MJJXLSD002QW

Особенности конструкции пускателей

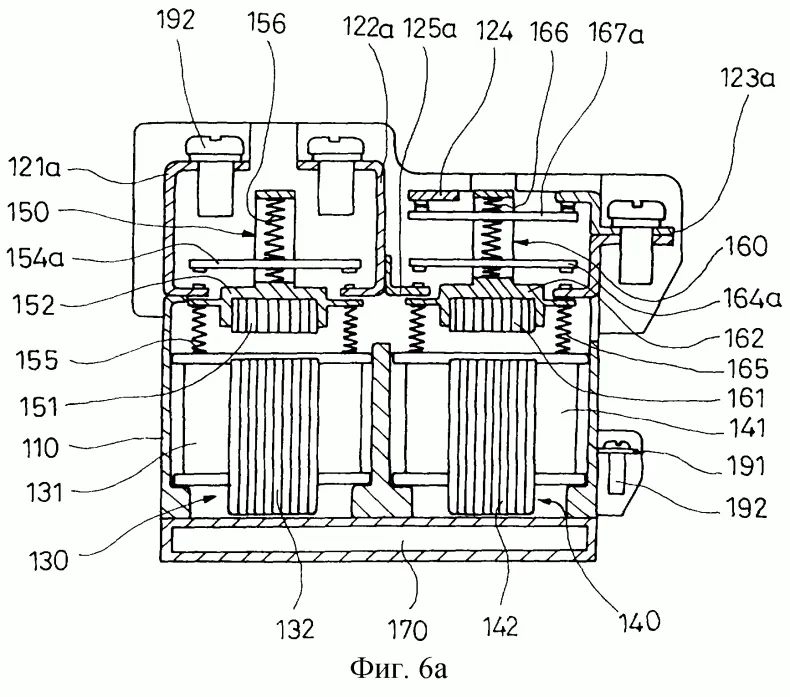

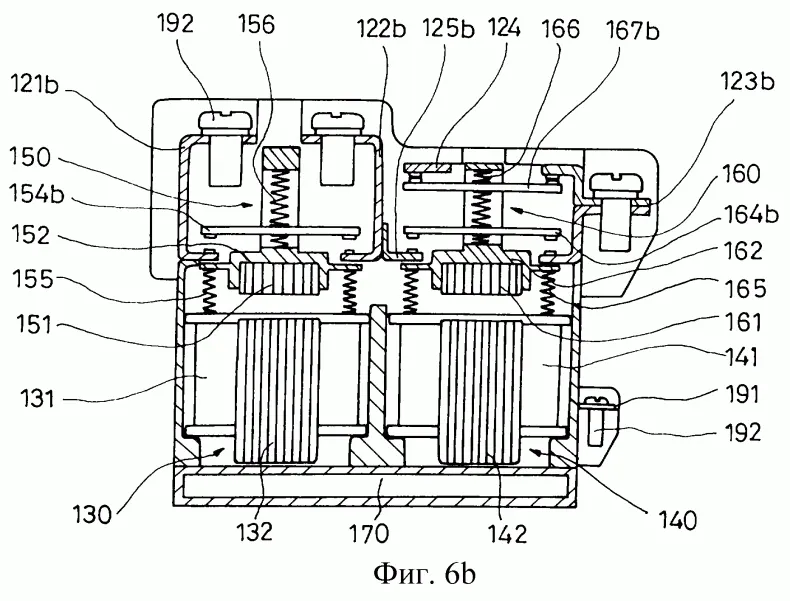

На фото магнитного пускателя в разобранном положении отчетливо видны самые крупные детали: корпус, магнитопровод, катушка, контакты, пружина возврата. Корпус разборный, разделен на две части, соединяющихся винтами.

• Выполнен из негорючего, тугоплавкого диэлектрического материала. Одна его часть — съемная литая крышка.
• Она разделена на три полости по количеству замыкаемых контактов.

Для уменьшения негативного влияния токов самоиндукции, возникающих при размыкании контактов, в конструкции магнитного пускателя предусмотрены ребристые гасители электрической дуги. Они расположены в каждой секции крышки.

Важная часть пускателя — магнитопровод. Он состоит из подвижной, неподвижной частей. Изготовлен из набора пластин электротехнической стали. Пластинчатое строение препятствует возникновению токов Фуко, уменьшает нагревание, но не мешает течению магнитного потока. Пластины имеют форму буквы «Ш».

Часть магнитопровода, находящаяся снизу, неподвижна, жестко закреплена в основании, верхняя часть двигается; на ней расположены подвижные контакты. Они бывают двух видов: нормально замкнутые, разомкнутые; при поступлении импульса разомкнутые контакты замыкаются, а замкнутые — разрывают цепь. Катушка установлена в пазах нижней части.

Плоскогубцы ВИХРЬ 73/6/3/8 200 мм

Как работает пусковое устройство

В состоянии ожидания управляющая цепь обесточена, контакты пускового устройства удерживаются пружинами на небольшом расстоянии.

Принцип работы пускателя состоит в следующем.

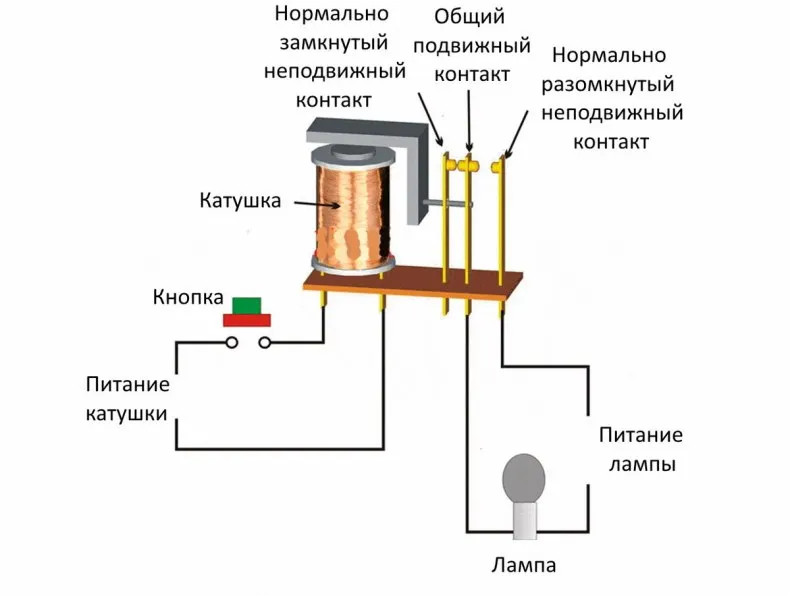

• После нажатия пусковой кнопки через обмотку катушки протекает ток, вокруг нее возникает магнитное поле, усиленное магнитопроводом.
• Эта часть пускателя действует как электромагнит: Она притягивает подвижную часть сердечника вместе с контактами.
• При отпускании кнопки управляющая цепь не размыкается, электромагнит надежно удерживает контакты питающей цепи в замкнутом состоянии, двигатель работает.

При активации кнопки выключения размыкается цепь управления дросселя, намагниченность магнитопровода уменьшается, пружины размыкают контакты.

Стриппер Kraftool TK-10 (22639) черный/зеленый

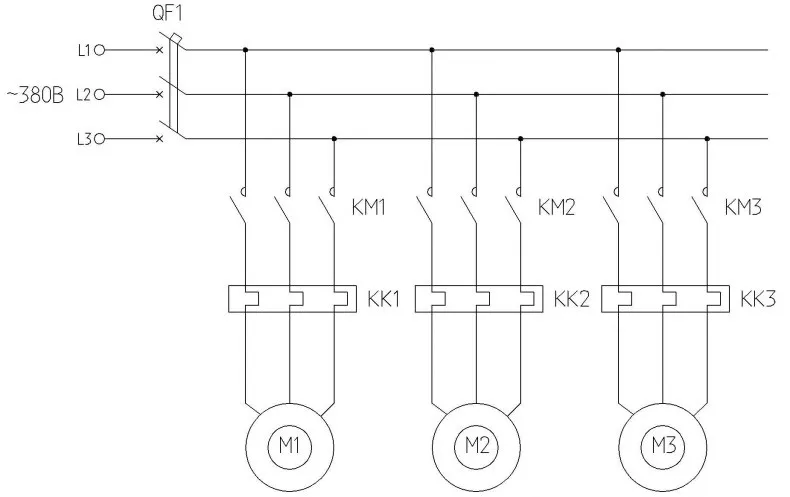

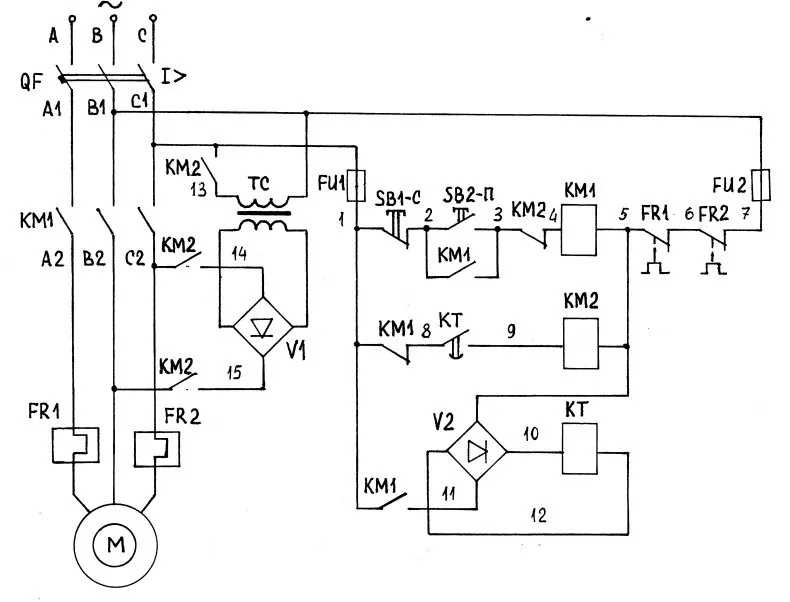

Выбор типа, схемы подключения магнитного пускателя зависит от свойств электроустановки, условий ее использования. Распространение получило подключение электрических устройств на трехфазное напряжение 380 В.

При этом на управляющий дроссель подают сигнал величиной 220 В. Исходя из условий, потребностей выбирают варианты подключения.

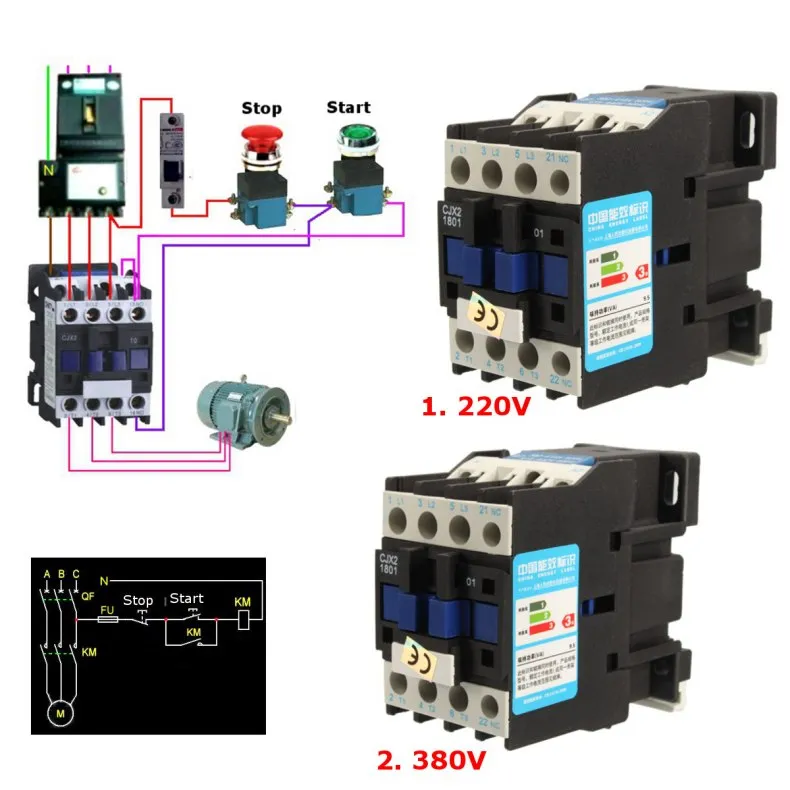

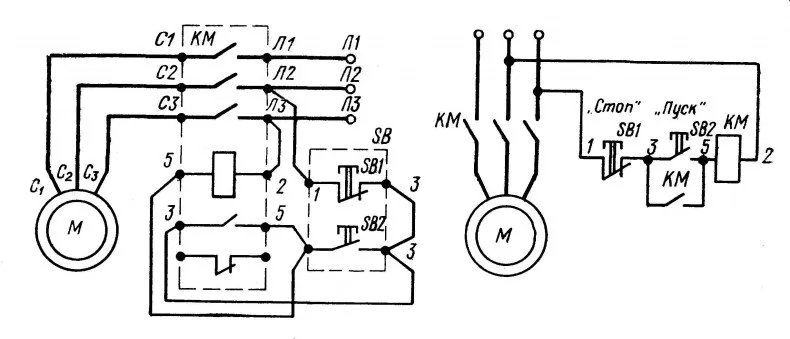

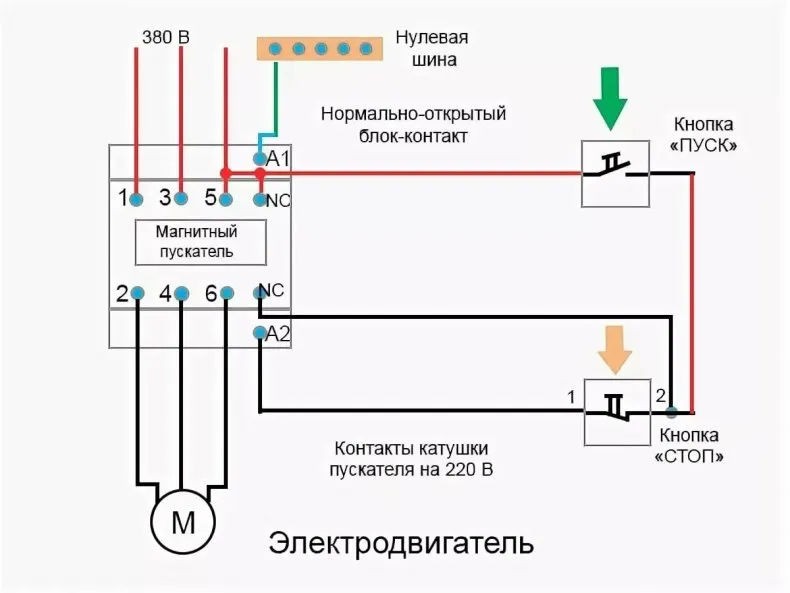

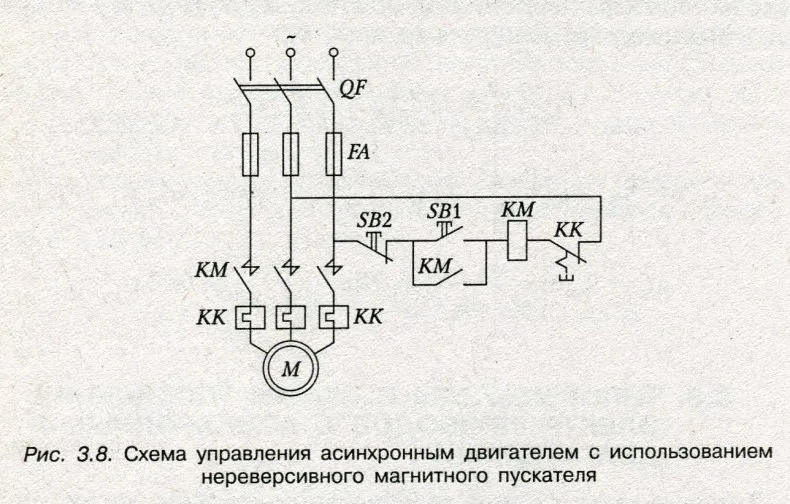

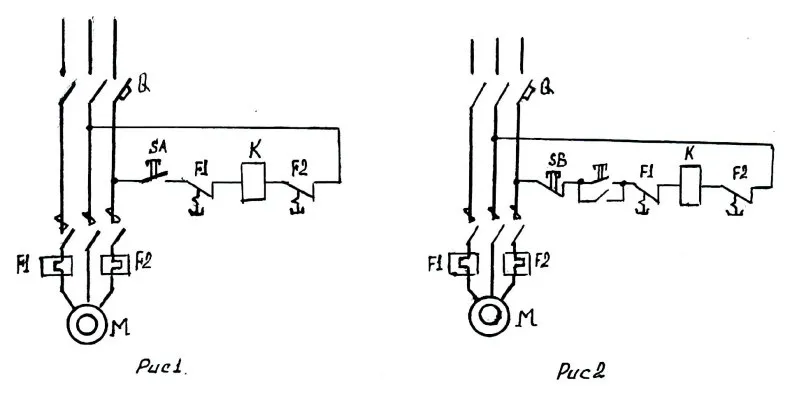

• В простейших вариантах подсоединения две кнопки: для включения —«Пуск», для остановки — «Стоп». Изготавливаются по отдельности со своими контактами каждая, в одном корпусе в виде кнопочного поста.

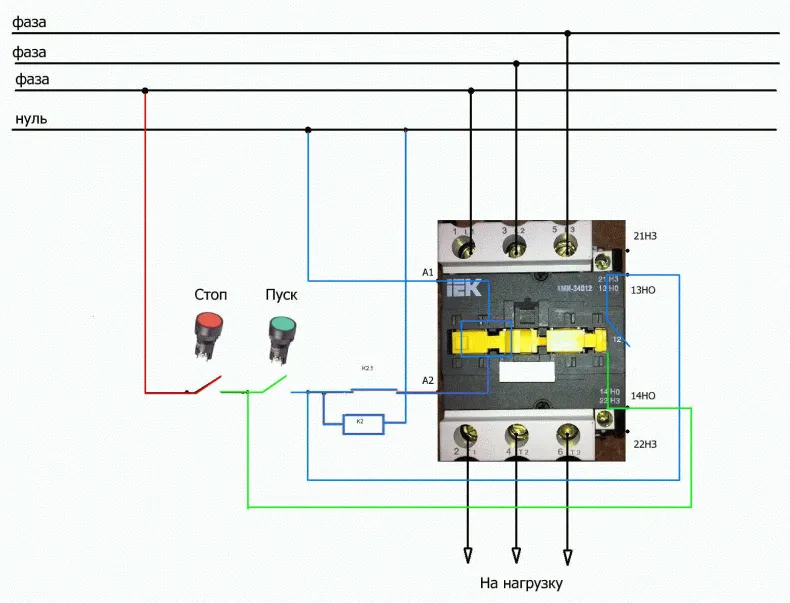

• Независимо от внешнего оформления кнопки имеют два контактных набора: на запуск, остановку. Внешний облик дополняет клемма заземления. Выводы обмотки обозначают A1, A2, входящие клеммы — L1-L3, выходящие, к которым присоединяется электроустановка, — T1-T3.
• Управляющее напряжение величиной 220 вольт поступает на выводы A1, A2. Не имеет значения, к какому из выводов присоединен нулевой, фазный провод. Чтобы контакты устройства не находились под напряжением все время, в быту к ним присоединяют вилку.

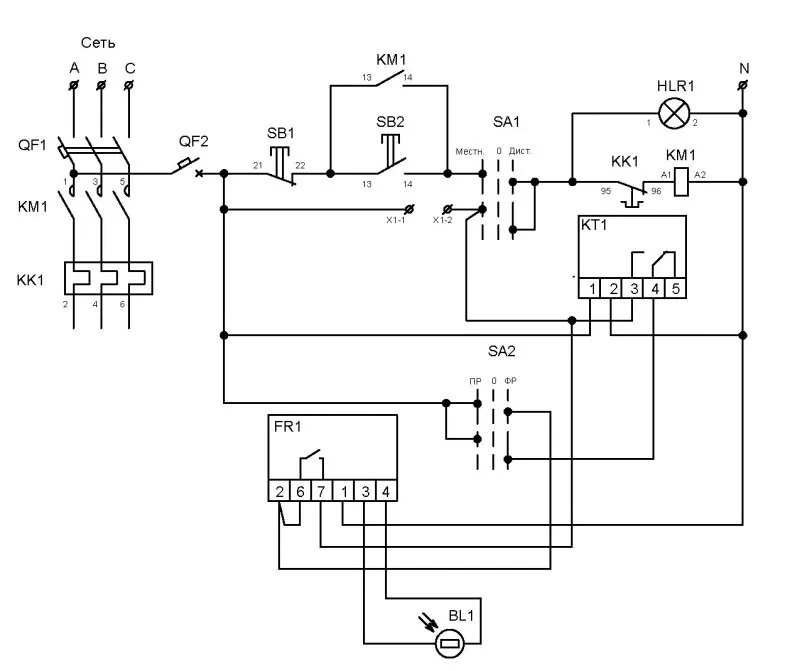

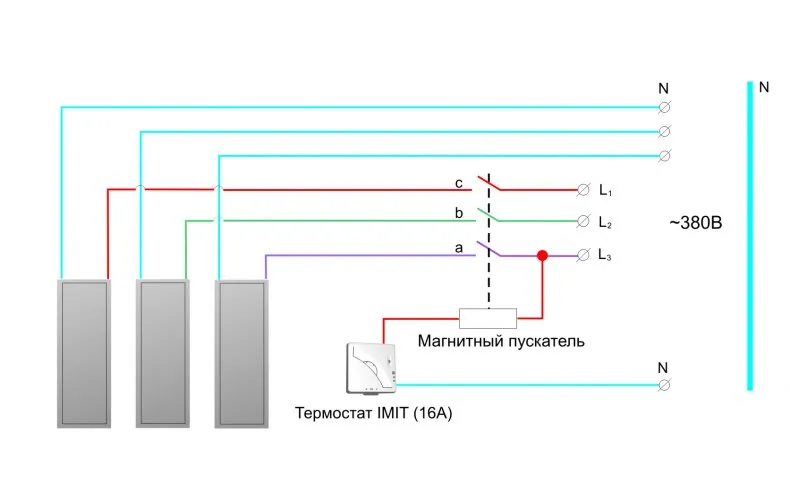

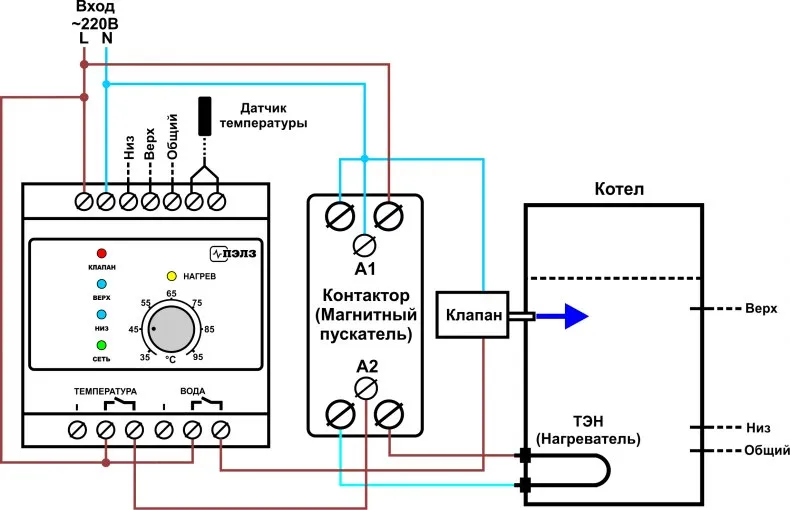

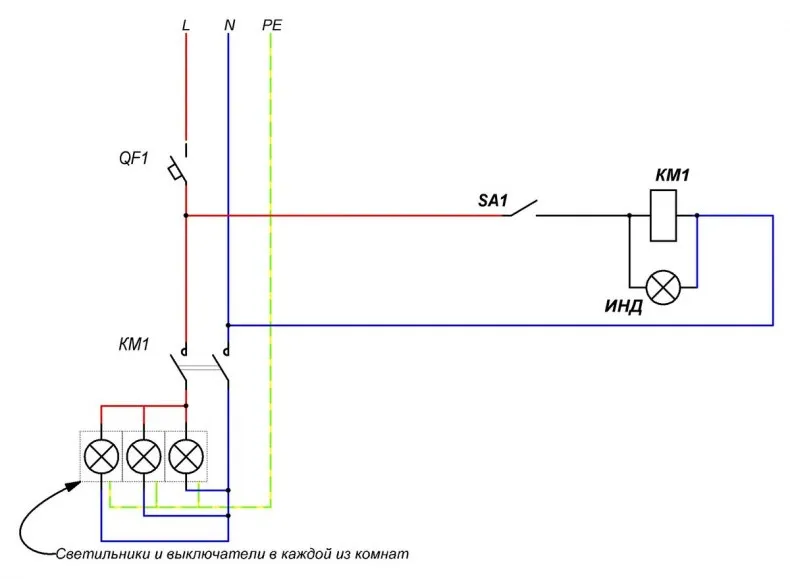

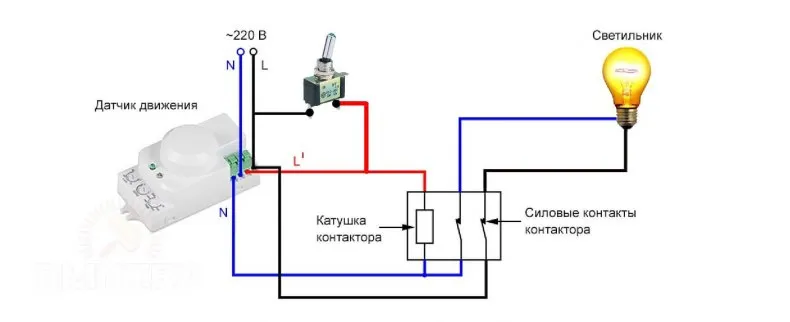

• Питание подается от розетки. Возможно подключение управляющей цепи через часовое реле, контроллеры температуры, уровня светового потока.

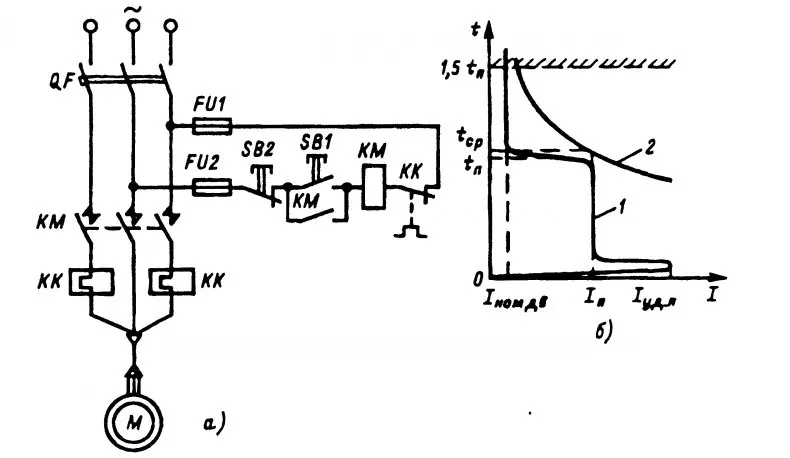

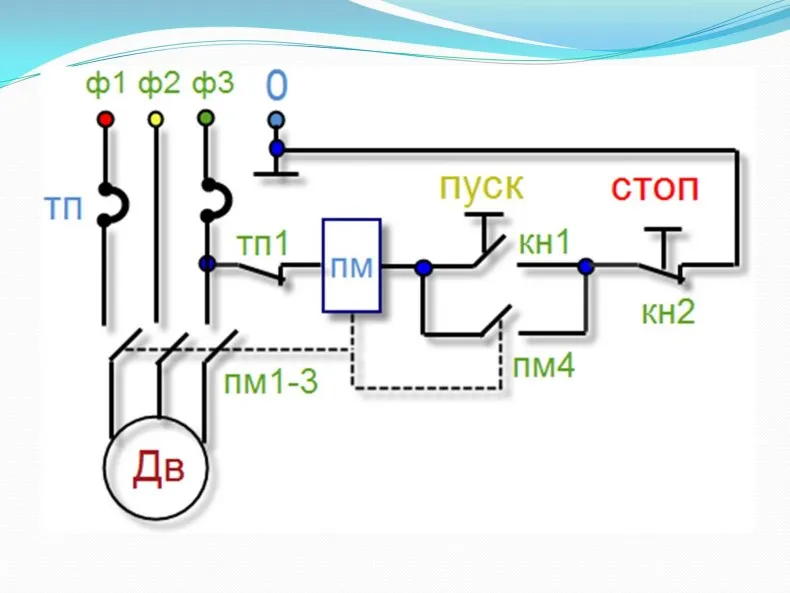

Чтобы управляющая цепь не размыкалась после возврата кнопки запуска в начальное состояние, в схеме применяют само подхват.

Он реализован с использованием вспомогательных выводов (обозначены числами 13, 14), подключен параллельно цепи пусковой кнопки. Отключение происходит активацией кнопки остановки, от сигнала теплового датчика, снижении, отсутствии напряжения во внешней линии.

Индикаторная отвертка SmartBuy, 150 мм, до 500 В, шлицевая, серт. испытания

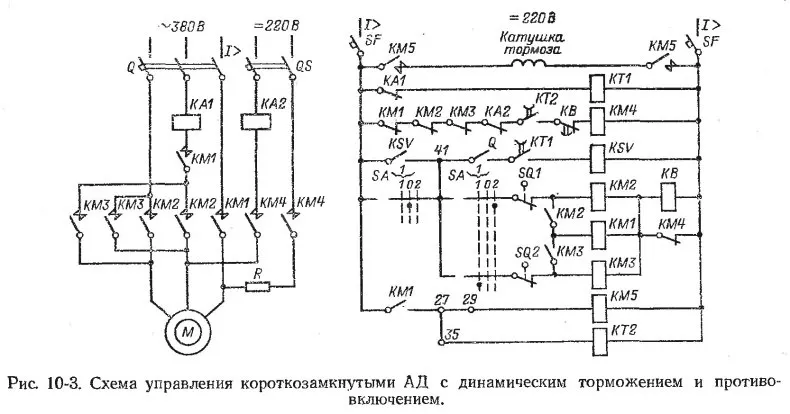

Подсоединение реверсивного электродвигателя

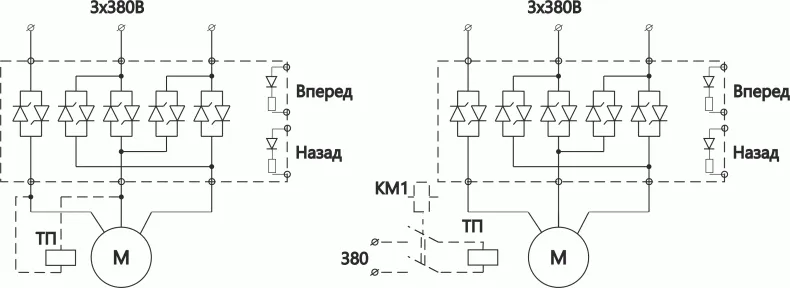

В некоторых электрических установках используется возможность вращения вала двигателя в противоположные стороны — реверс. В трехфазном двигателе для изменения направления вращательного движения достаточно поменять местами два фазных провода.

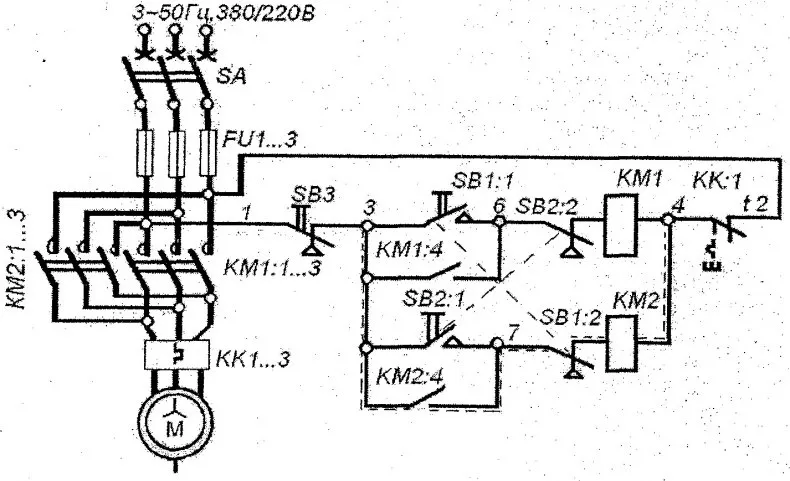

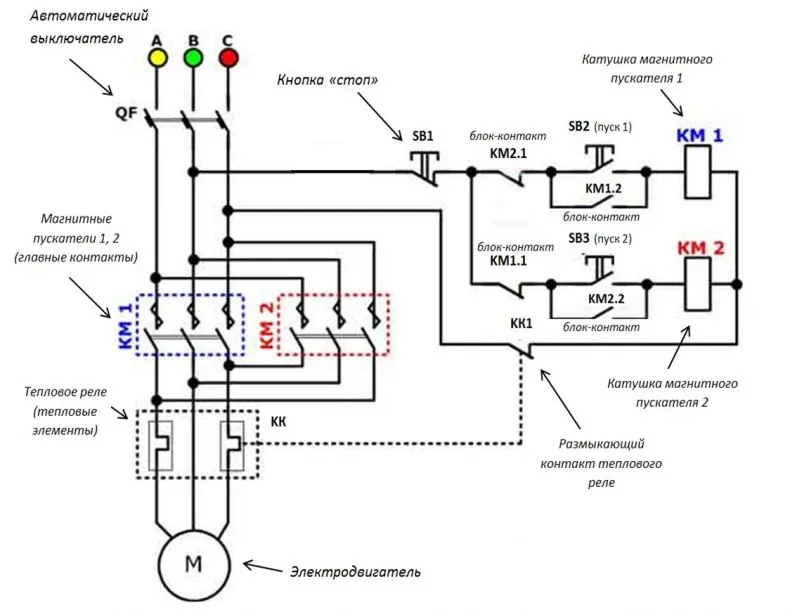

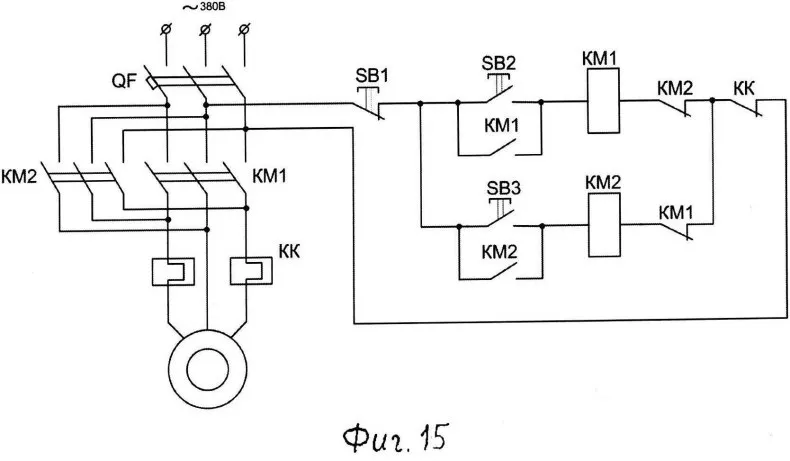

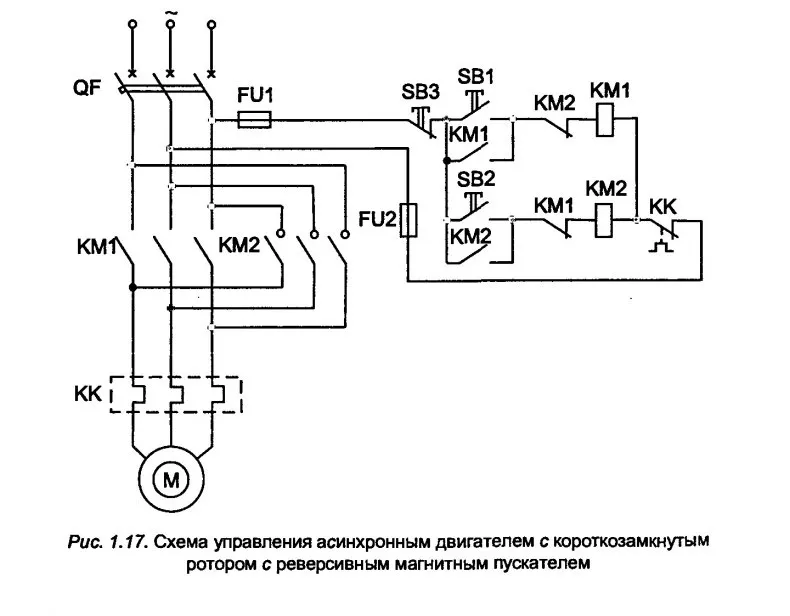

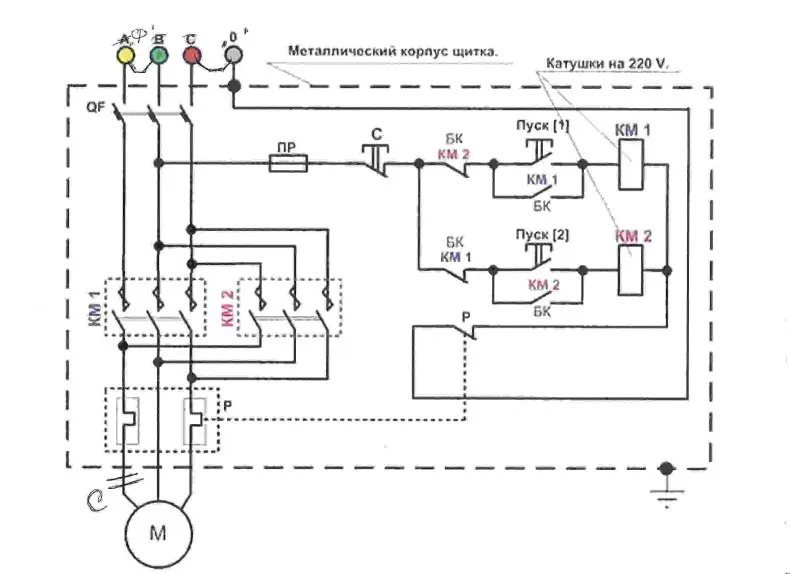

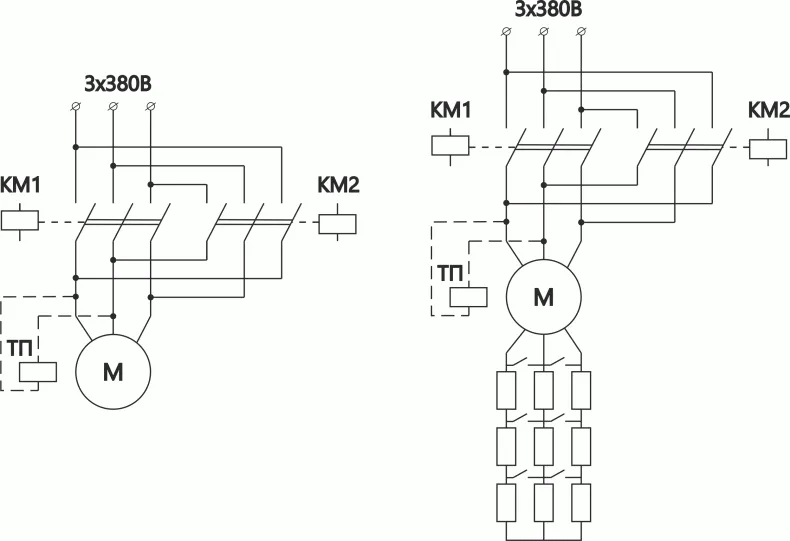

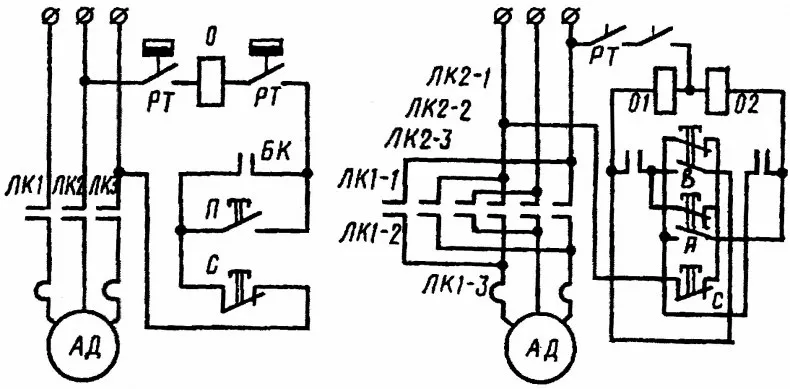

В схеме такого подключения используются два одинаковые пускатели, кнопочный узел. В нем располагаются три кнопки: «Вперед» («Вверх), «Назад» («Вниз»), «Стоп».

• Адин из фазных проводов подсоединяют напрямую, а два других — через тепловые реле. Их использование повышает уровень защиты двигателя от перегрева.
• В различных моделях пусковых устройств используют катушки на 220, 380 В.
• На один из выводов дросселя на 220 вольт подают нулевой провод от щита, на другой — любой фазный провод. К выводам дросселя под напряжение 380 вольт присоединяют два любых фазных провода.

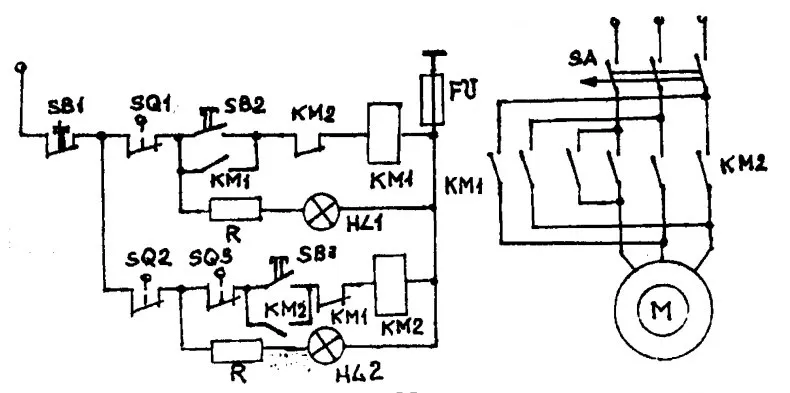

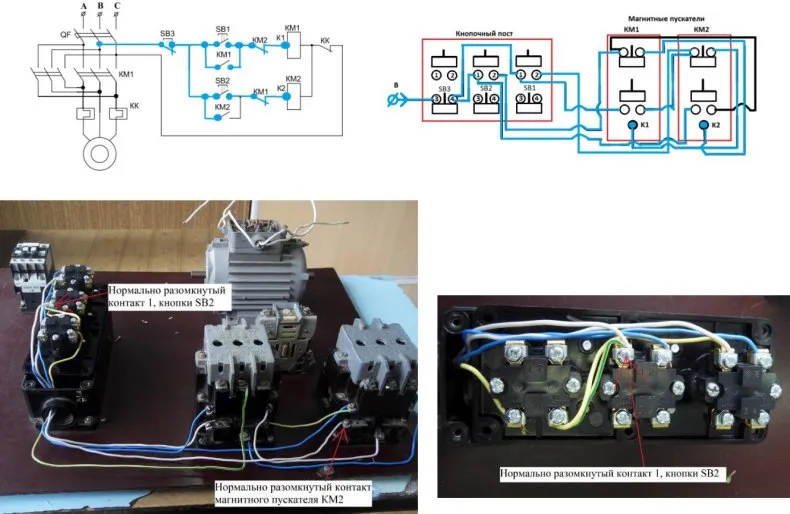

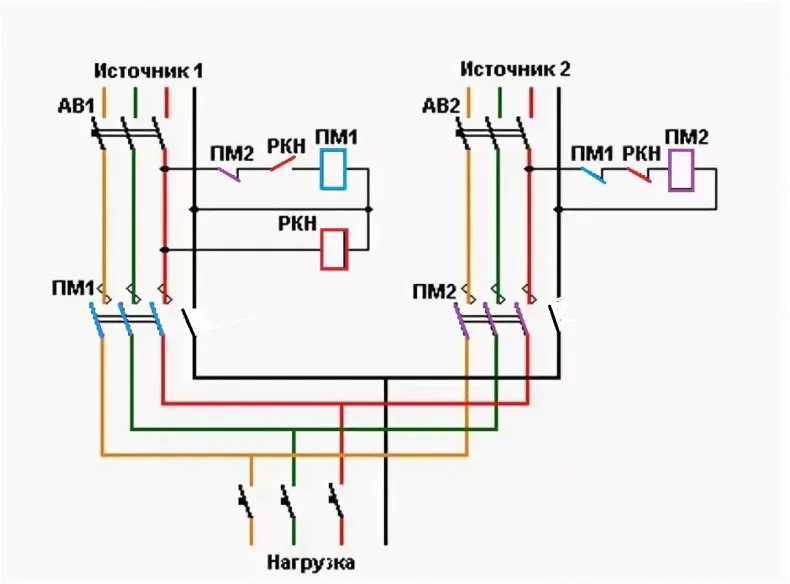

Чтобы исключить возможность одновременной подачи двух взаимоисключающих сигналов, в схему добавляют блокировку. Провод от пусковой кнопки с выбором вектора движения («Вправо», «Влево») подают на дроссель не напрямую, а через соединенные пластины контактов другого пускового устройства.

Не все модели пусковых устройств имеют постоянно замкнутые контактные пластины. Для реализации реверсного варианта подсоединения используют дополнительный блок — контактную приставку.

Она удерживается на корпусе специальными держателями, ее группы контактов действуют аналогично контактам основного пускателя.

Магнитный пускатель/контактор перемен. тока (ac) ABB 1SBL397001R1300

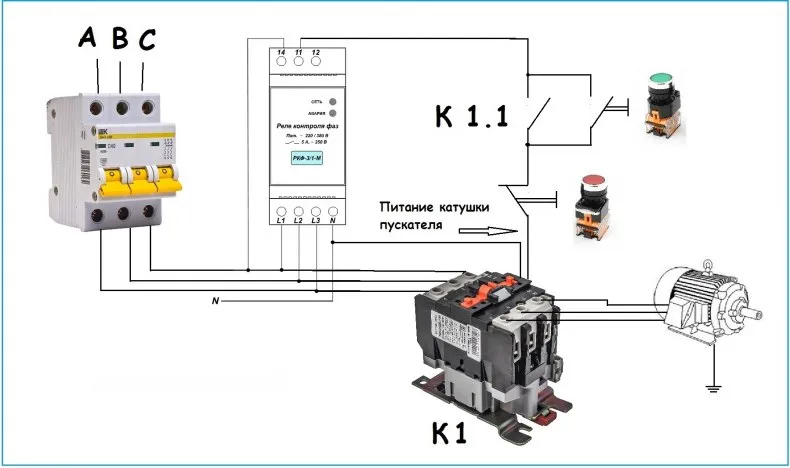

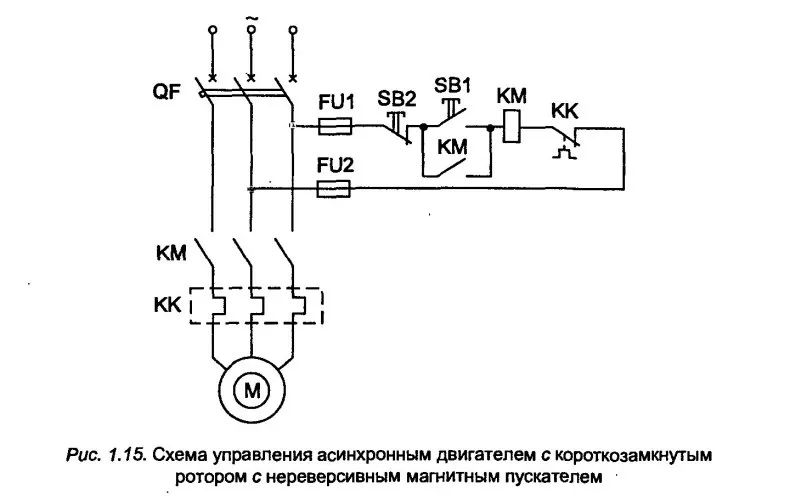

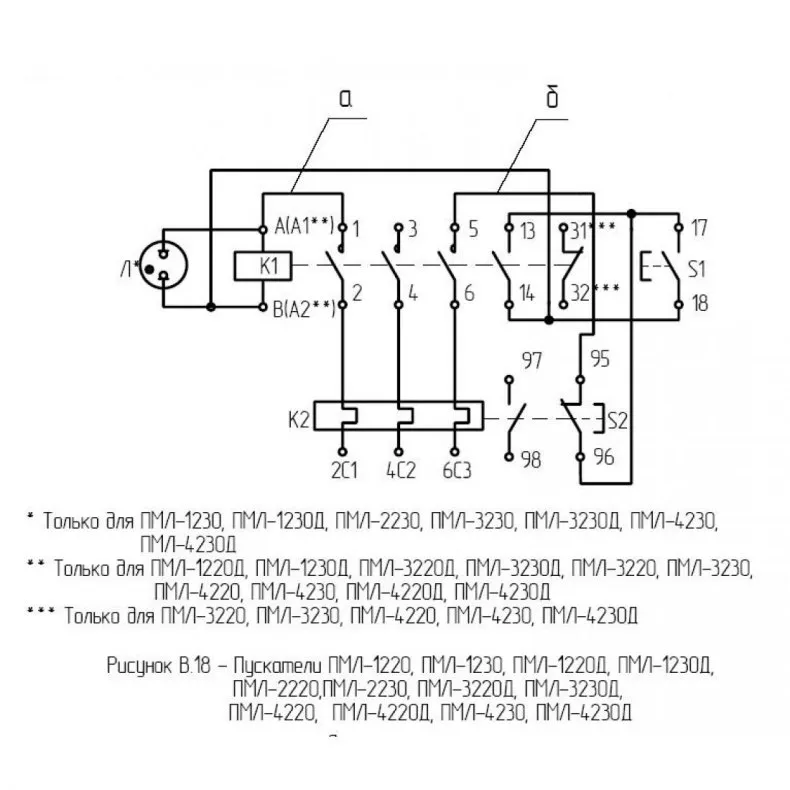

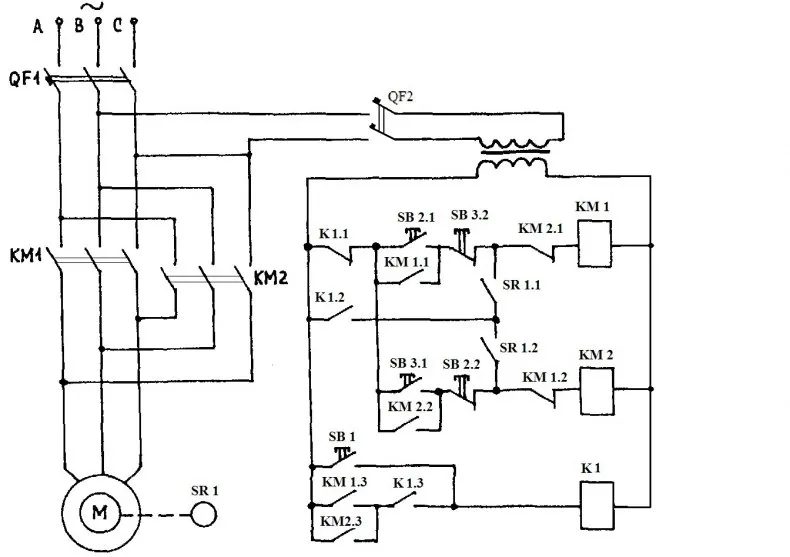

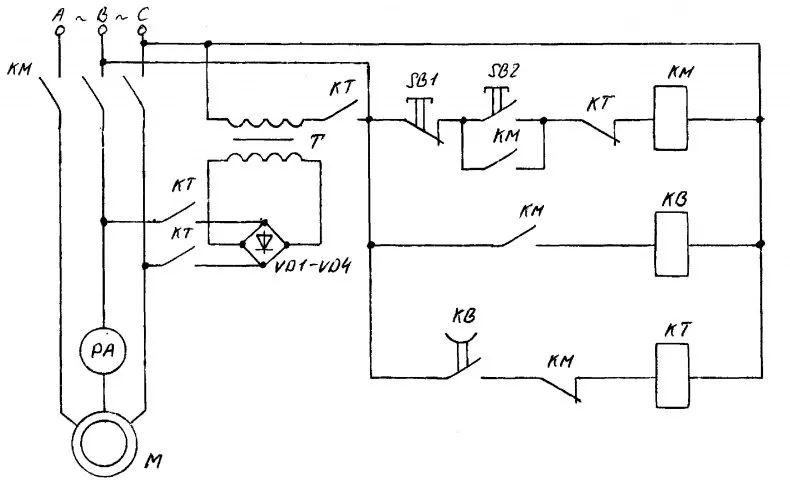

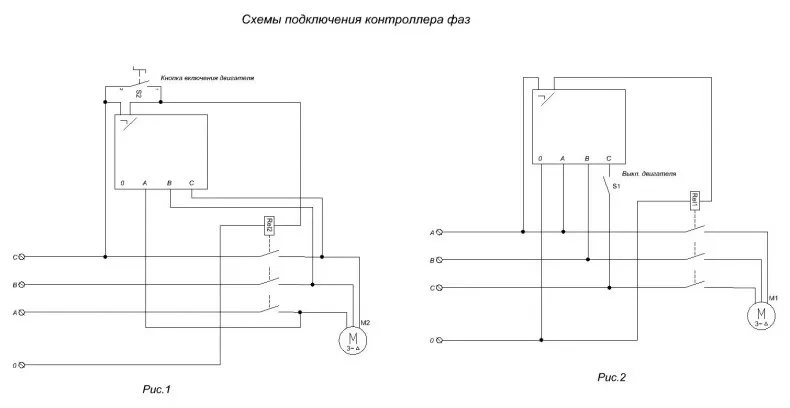

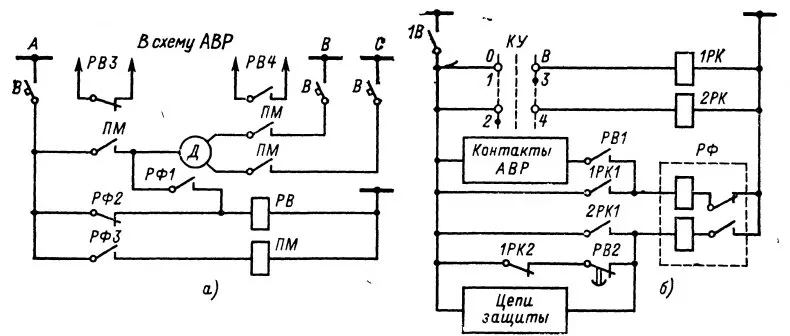

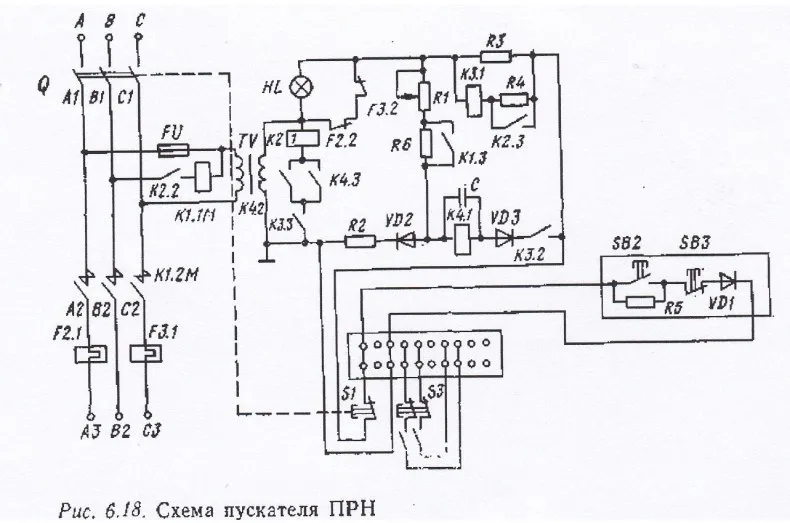

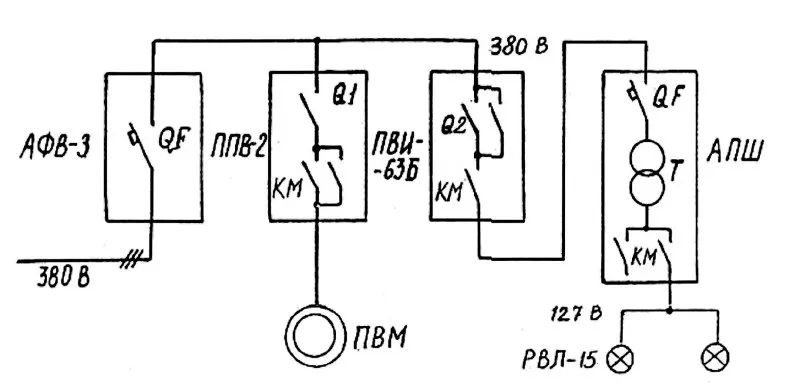

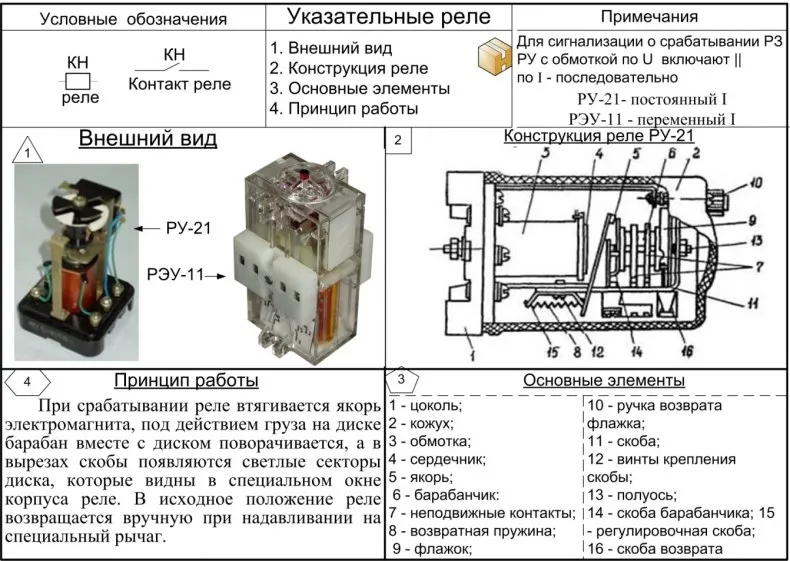

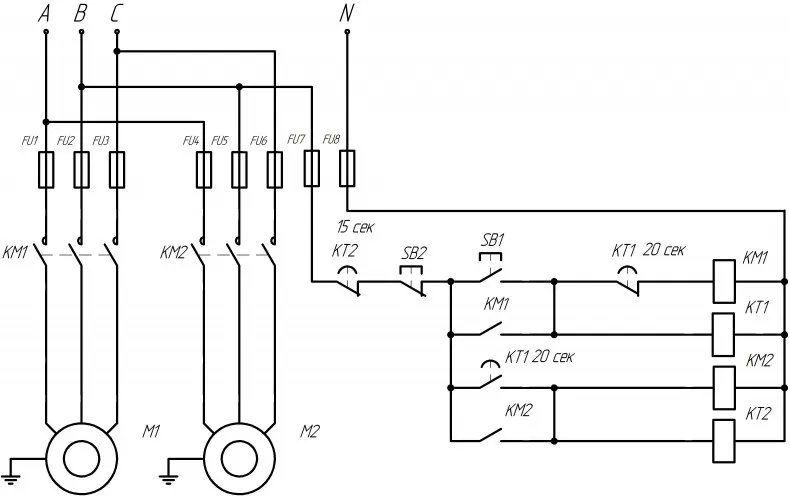

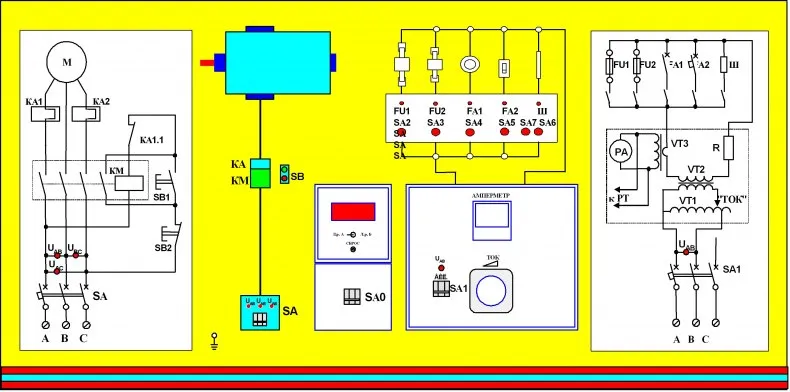

Фото схемы подключения магнитного пускателя

Как обозначается контактор на однолинейной схеме?

Контактор на однолинейной схеме обычно обозначается стандартным символом контактора, который выглядит как прямоугольник с наклонной линией, которая разделяет прямоугольник на две части. В верхней части прямоугольника обычно располагается название контактора, а в нижней — контакты.

Для более наглядного представления, можно использовать символ контактора с изображением его контактов, которые обычно обозначаются буквами или цифрами.

Также на однолинейной схеме могут присутствовать дополнительные элементы, такие как термические или магнитные расцепители, которые могут использоваться для защиты контактора и электрической цепи в целом. Они обычно обозначаются соответствующими символами на однолинейной схеме и связываются линиями или стрелками с контактором.
