Здравствуйте, уважаемые посетители и гости сайта «Заметки электрика».
В предыдущем материале я дал вам подробный обзор и даже предоставил видео, в котором разъясняется устройство, конструкция и принцип работы магнитного нереверсивного пускателя ПМЛ-1100. Данный пускатель относится к устройствам первой категории, то есть… Если актуально, то в новом тексте можно использовать «схема подключения пускателя через кнопку».
Сегодня я продолжу Вас знакомить с магнитным пускателем, а именно со схемой его подключения.
Для более подробного и наглядного изучения схемы подключения магнитного пускателя нереверсивного типа применим следующее электрооборудование:
- магнитный пускатель типа ПМЛ-1100 (нереверсивный)
- кнопочный пост с 3 кнопками (например, ПКЕ 222-3У2)
- асинхронный двигатель с короткозамкнутым ротором типа АОЛ 22-4 мощностью 0,4 (кВт)

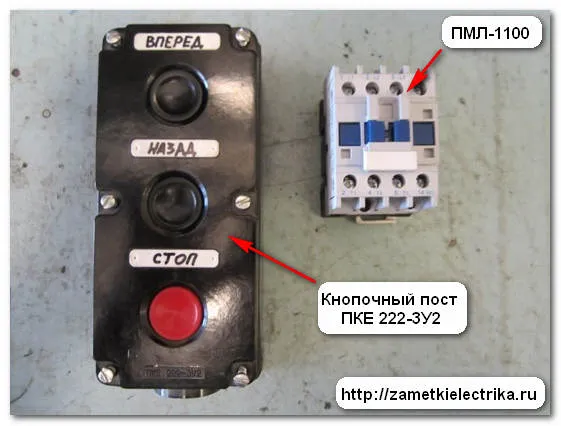

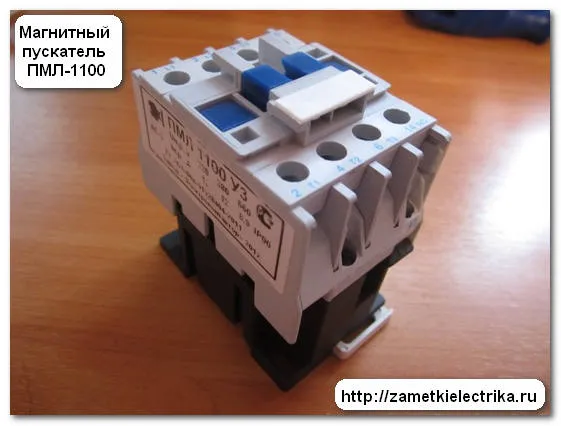

Вот, собственно говоря, сам магнитный нереверсивный пускатель типа ПМЛ-1100. С ним Вы уже знакомы.

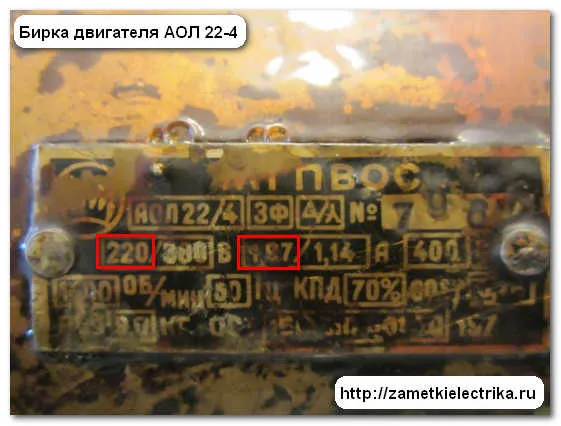

ПМЛ-1100 относится к пускателям первой величины, т.е. номинальный ток его силовых (главных) контактов равен 12 (А) при напряжении сети 220 (В) и 380 (В). Поэтому этот пускатель с легкостью подходит по техническим характеристикам для пуска нашего двигателя, у которого номинальный ток при схеме соединения обмоток треугольником составляет 1,97 (А). Это видно на бирке, правда не совсем отчетливо, потому что бирка покрыта лаком после очередного ремонта двигателя.
Кнопочный пост для подключения магнитного пускателя
Кнопочный пост ПКЕ 222-3У2 имеет три кнопки:
- кнопка «Стоп» красного цвета
- кнопка «Вперед» черного цвета
- кнопка «Назад» черного цвета

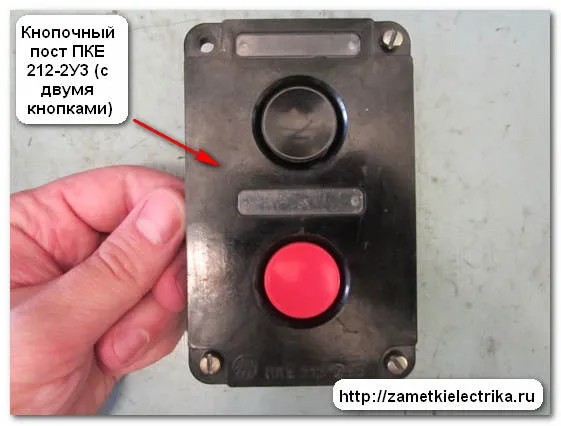

Кнопочный пост я выбрал такого типа, т.к. другого на момент написания статьи не было в наличии. Для подключения магнитного нереверсивного пускателя достаточно приобрести кнопочный пост с двумя кнопками, например, ПКЕ 212-2У3.
Также можно приобрести два одинарных кнопочных поста типа ПКЕ 222-1У2.
Сейчас в продаже имеется большой выбор различных кнопок от IEK, EKF и других торговых марок. Так что выбирайте на свой «вкус и цвет».

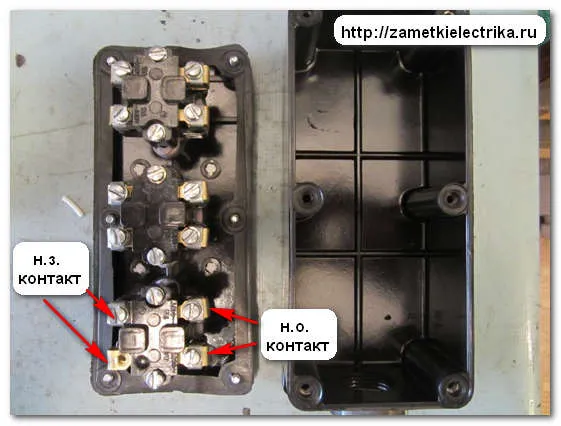

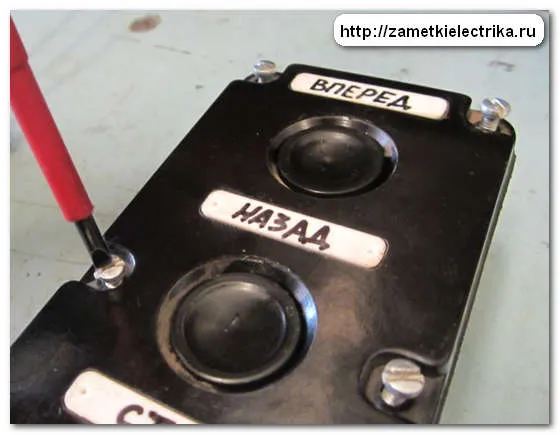

Давайте заглянем во внутрь, выбранного мной, кнопочного поста ПКЕ 222-3У2. Для этого открутим 6 крепежных винтов.
У каждой кнопки поста ПКЕ 222-3У2 имеется два контакта:
- разомкнутый (нормально-открытый) имеет маркировку (1-2)
- замкнутый (нормально-закрытый) имеет маркировку (3-4)

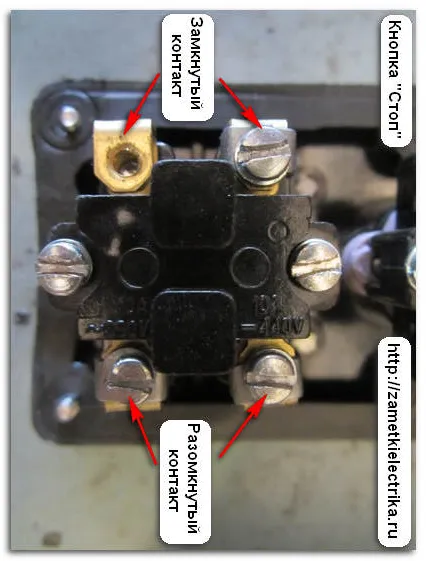

Для примера рассмотрим кнопку «Стоп».

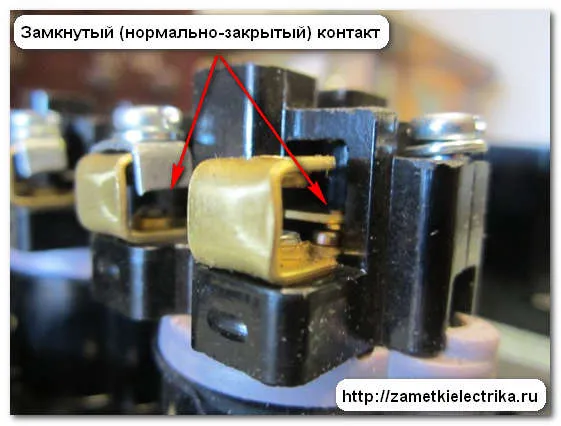

Вот фотография замкнутого (нормально-закрытого) контакта кнопки «Стоп»:

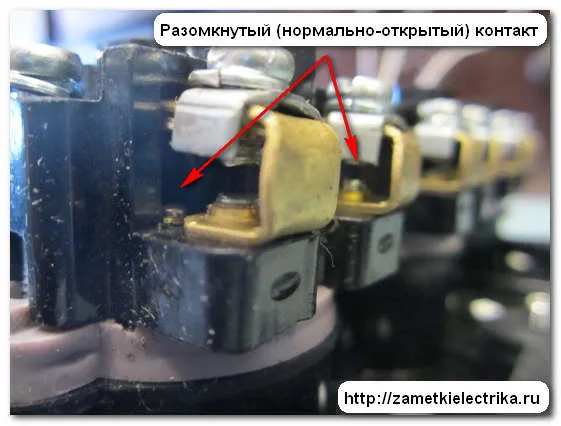

А вот фотография разомкнутого (нормально-открытого) контакта кнопки «Стоп»:
Внимание!!! При нажатии на кнопку разомкнутый (нормально-открытый) контакт замыкается, а замкнутый (нормально-закрытый) контакт — размыкается.
Итак, с кнопками разобрались. Теперь приступим к сборке схемы магнитного пускателя для пуска трехфазного асинхронного двигателя АОЛ 22-4.
Пример
1. Источником трехфазного напряжения в моем примере служит испытательный стенд, у которого линейное напряжение сети составляет ~220 (В). Это значит, что катушка магнитного пускателя должна иметь номинал 220 (В).

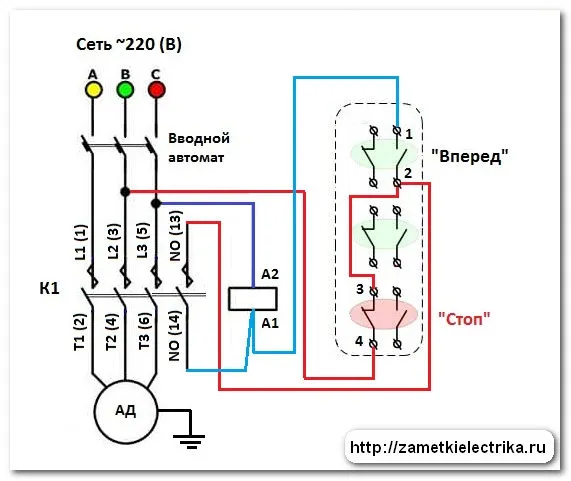

Вот схема подключения магнитного пускателя через кнопочный пост для пуска электродвигателя для моего примера:
Если у Вас линейное напряжение трехфазной цепи не 220 (В), а 380 (В), то у Вас есть два выбора.

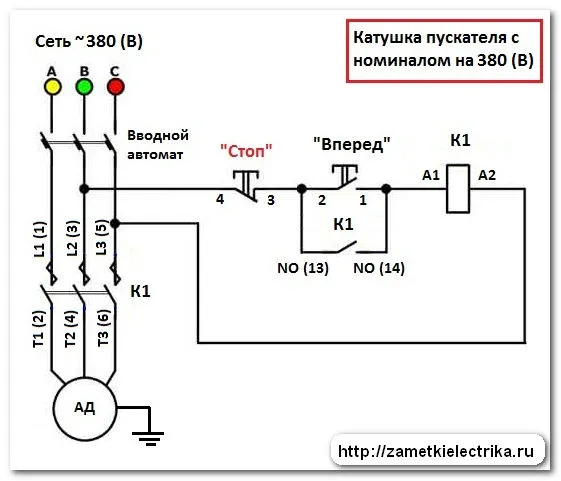

В первом случае катушку пускателя нужно выбирать с номиналом на 380 (В) при следующей схеме подключения:

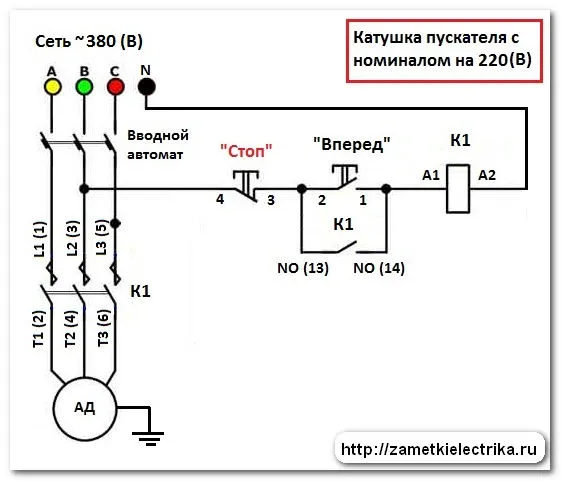

Во втором случае схему управления необходимо запитать от одной фазы (фаза-ноль), при этом номинал катушки пускателя должен быть на 220 (В).
В данной статье я буду собирать схему магнитного пускателя по первому рисунку, т.е. при напряжении трехфазной сети 220 (В) и напряжении катушки пускателя на 220 (В).
Сборку схемы я буду выполнять медным проводом ПВ-1 сечением 1 кв.мм.

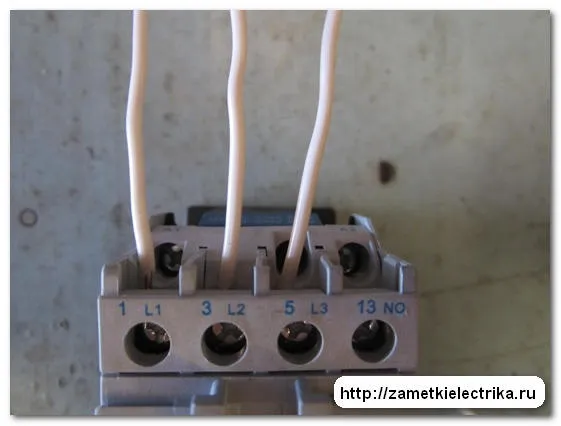

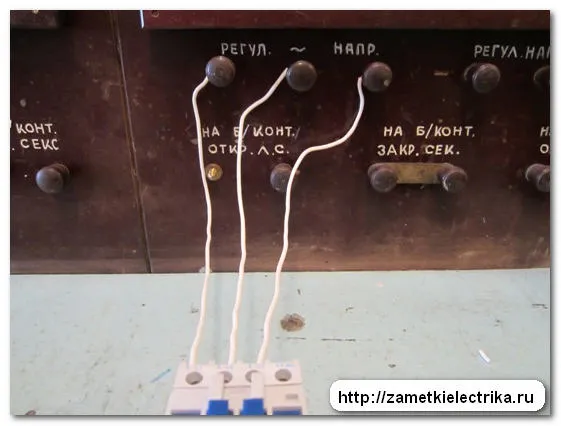

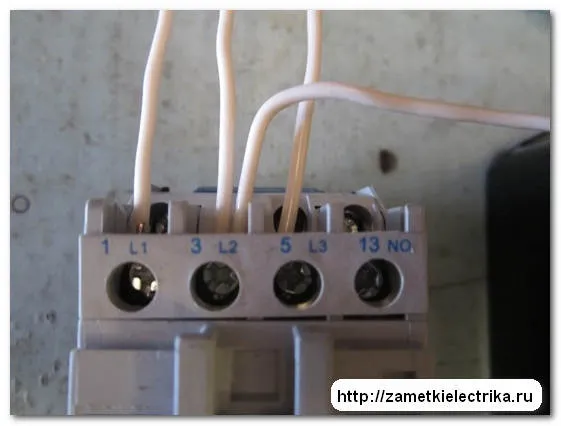

2. Первым делом прокладываем три фазных провода от источника трехфазного питания (А, В, С) до соответствующих клемм пускателя: L1 (1), L2 (3), L3 (5).

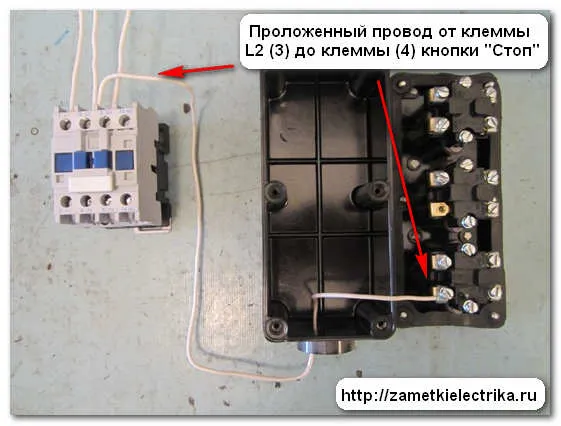

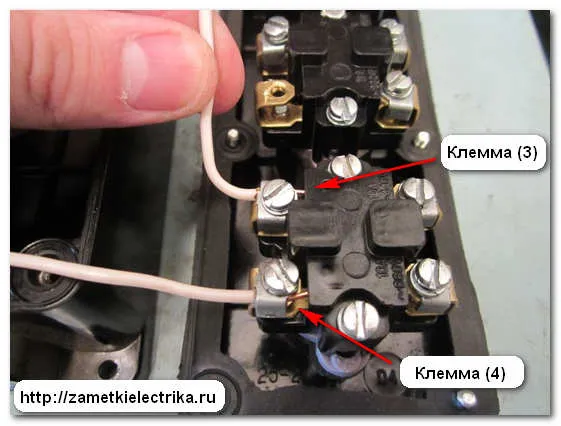

3. Затем подключаем провод с одной стороны на клемму L2 (3) пускателя, а с другой стороны — на замкнутый контакт кнопки «Стоп» с маркировкой (4).
Только сейчас заметил, что у выбранного мной кнопочного поста ПКЕ 222-3У2 отсутствует маркировка клемм. Ничего страшного — ведь контакты у кнопок не спрятаны и их видно достаточно хорошо. По тексту ниже я все равно буду указывать маркировку, т.к. в других кнопочных постах она должна быть.

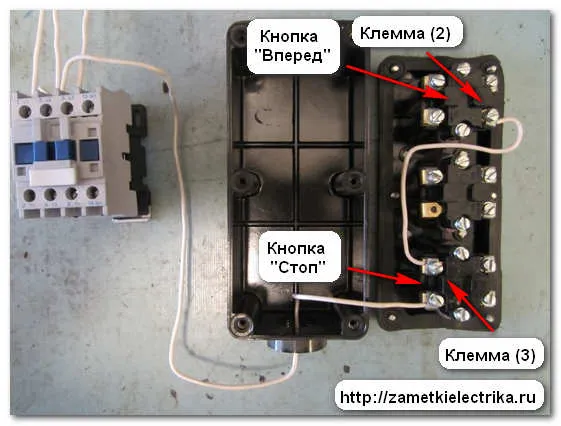

4. Теперь устанавливаем перемычку между замкнутым контактом кнопки «Стоп» с маркировкой (3) и разомкнутым контактом кнопки «Вперед» с маркировкой (2).

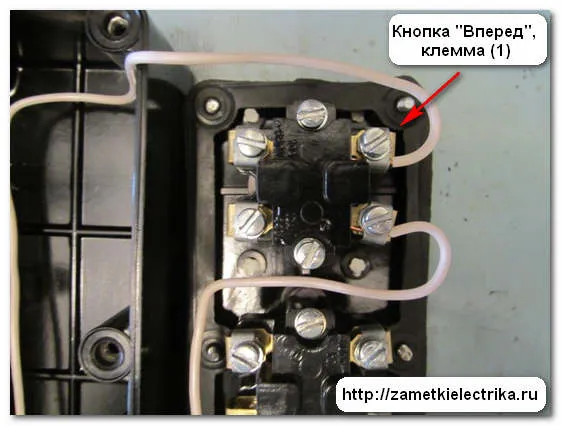

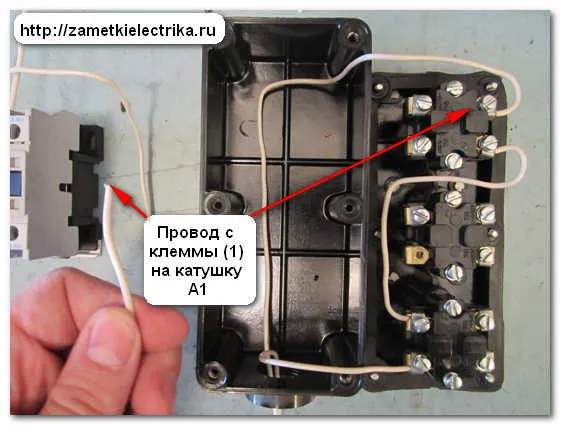

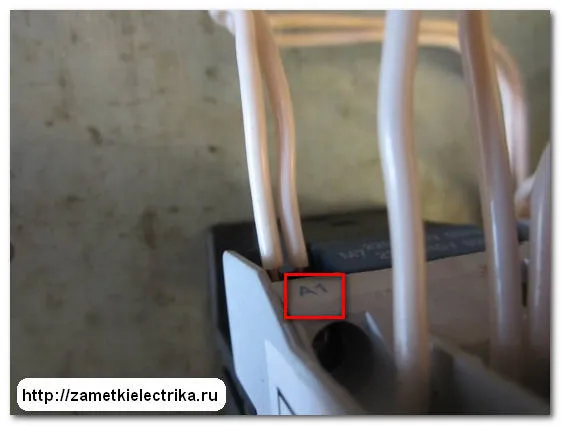

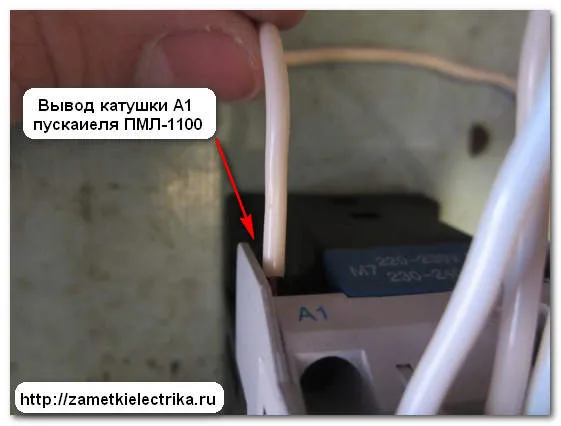

5. С клеммы (1) кнопки «Вперед» прокладываем провод на вывод катушки пускателя (А1).

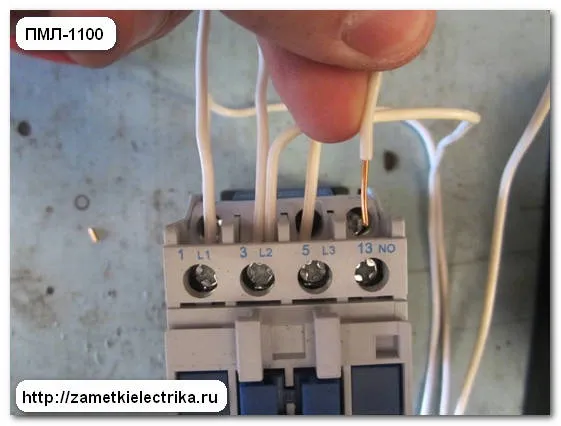

6. Параллельно разомкнутым контактам (1-2) кнопки «Вперед» нужно подключить вспомогательный разомкнутый контакт NO (13) — NO (14) магнитного пускателя ПМЛ-1100.

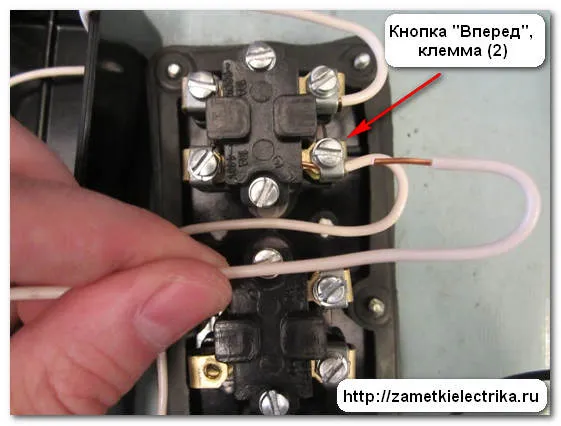

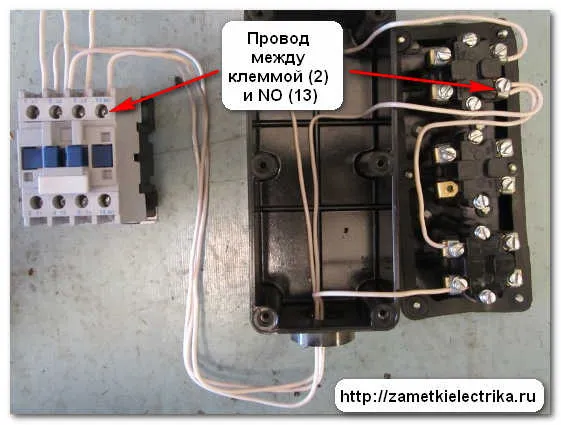

Т.е. с клеммы (2) кнопки «Вперед» прокладываем провод на вспомогательный контакт NO (13) магнитного пускателя.

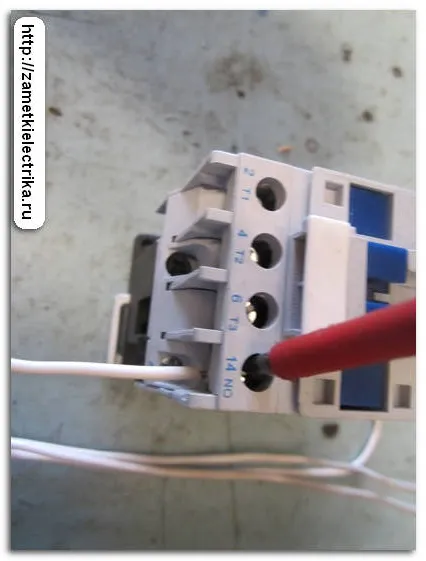

7. Со вспомогательного контакта NO (14) магнитного пускателя ПМЛ-1100 делаем перемычку на катушку (А1).
У нас получилось, что разомкнутый контакт кнопки «Вперед» (1-2) и вспомогательный разомкнутый контакт NO (13) — NO (14) магнитного пускателя подключены параллельно.

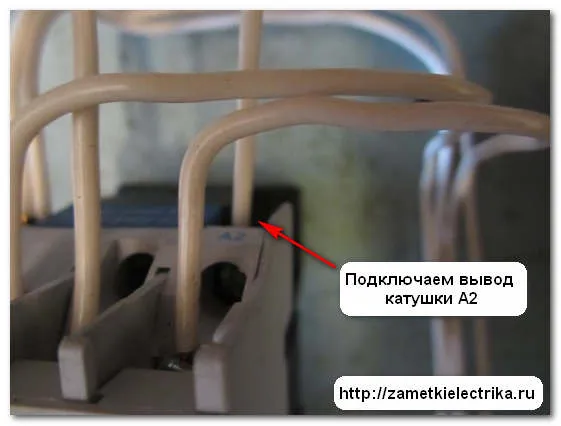

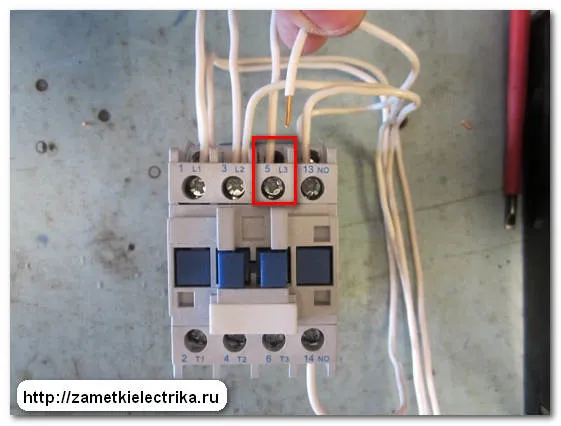

8. И осталось вывод катушки А2 магнитного пускателя подключить к клемме L3 (5).

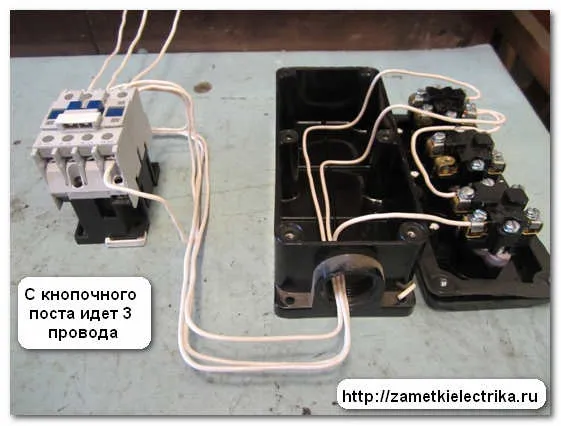

В итоге у нас получилось, что с кнопочного поста ПКЕ 222-3У2 выходит всего 3 провода, т.е. для монтажа можно было использовать трехжильный кабель.

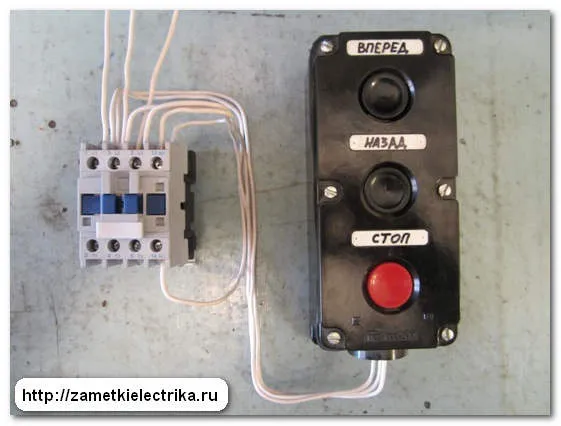

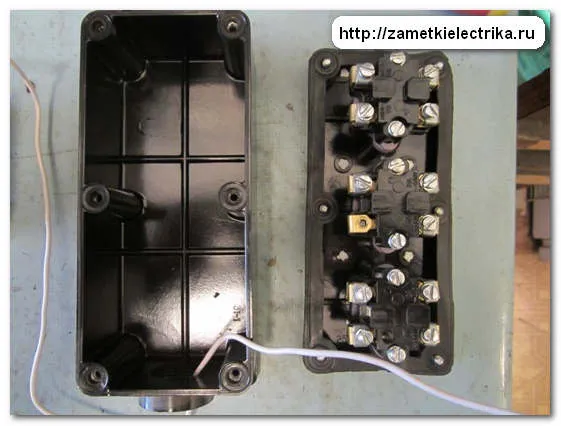

9. Соберем кнопочный пост. Вот что у нас получилось.

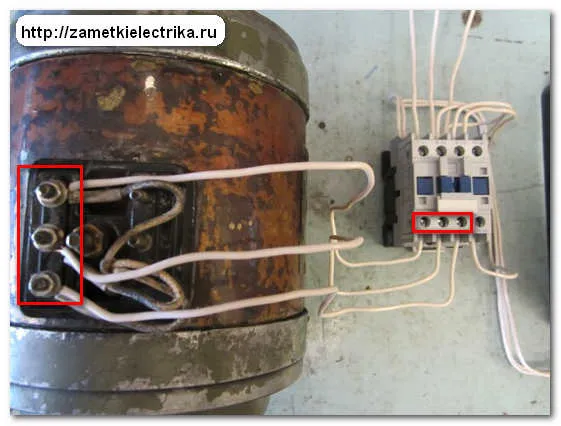

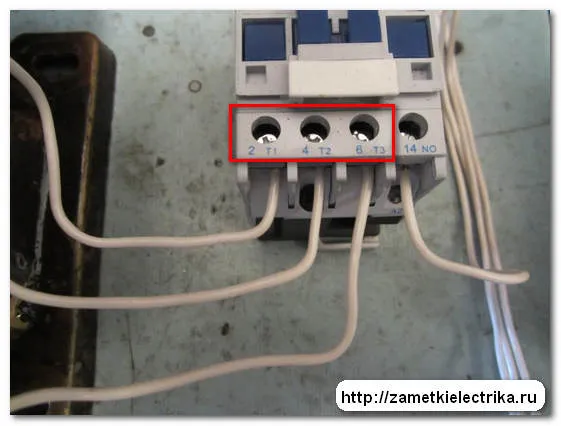

10. Схема управления магнитным пускателем у нас готова. Осталось подключить на клеммы Т1 (2), Т2 (4), Т3 (6) асинхронный двигатель и проверить схему.

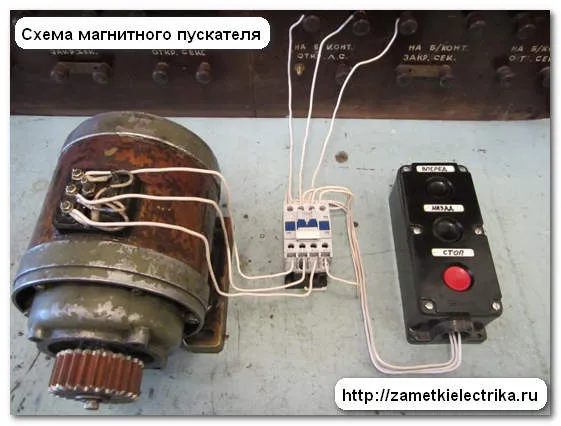

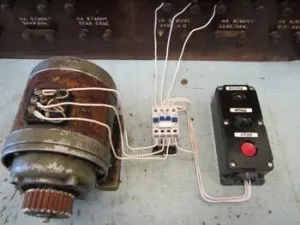

Вот что в итоге у нас получилось.
Данная схема является самой простой. В следующих статьях мы рассмотрим более сложные схемы подключения магнитных пускателей, например, с использованием тепловых реле, блокировок, дополнительных аппаратов защиты и т.п.
Монтажная схема подключения пускателя ПМЛ-1100
Специально для Вас я нарисовал монтажную схему подключения пускателя, которую я собрал в данной статье. Может по ней Вам легче будет ориентироваться в проводах.
Принцип работы
Принцип работы схемы магнитного пускателя через кнопочный пост очень прост.
1. Включаем источник трехфазного напряжения на испытательном стенде.

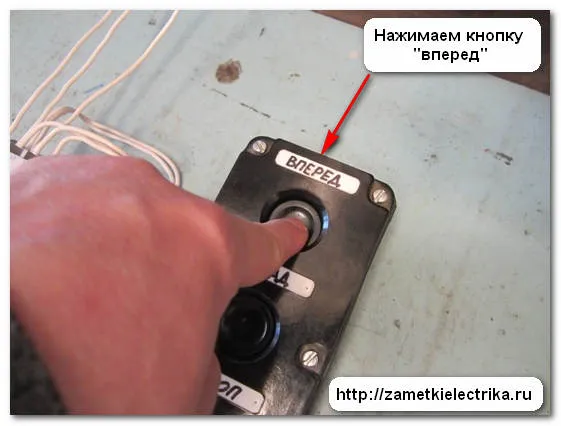

2. Нажимаем кнопку «Вперед».

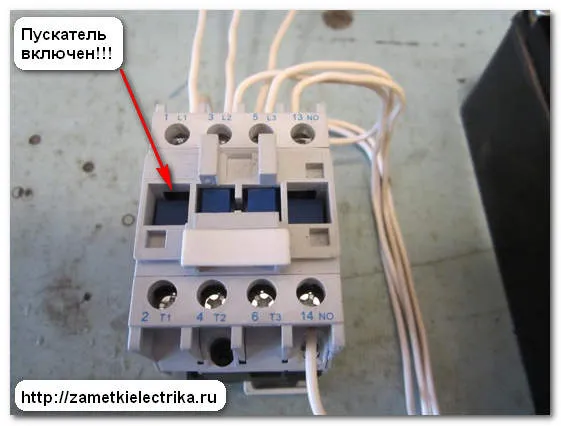

Магнитный пускатель ПМЛ-1100 срабатывает и замыкает свои силовые (главные) и вспомогательные контакты:
- L1 (1) — Т1 (2)
- L2 (3) — Т2 (4)
- L3 (5) — Т3 (6)
- NO (13) — NO (14)
Двигатель начинает вращаться.
Удерживать кнопку «Вперед» не нужно, т.к. при включении магнитного пускателя контакт кнопки «Вперед» шунтируется его же вспомогательным замыкающим контактом NO (13) — NO (14). Катушка пускателя находится под напряжением.

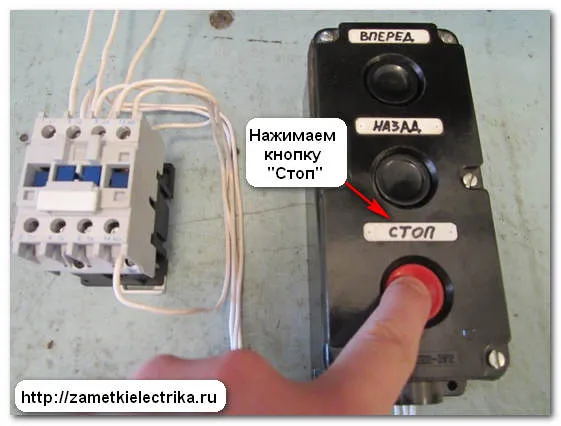

3. Нажимаем красную кнопку «Стоп».
Происходит разрыв цепи (фазы) питания катушки пускателя, соответственно размыкаются силовые (главные) и вспомогательные контакты пускателя. Двигатель останавливается.
Все что я демонстрировал и рассказывал Вам в данной статье я снял на видео. Смотрите, как работает магнитный пускатель:
В следующих статьях читайте про аналогичную схему подключения магнитного пускателя, только с применением тепловых реле, а также про схему управления магнитным пускателем с двух или трех мест.
P.S. На этом статью о схеме подключения магнитного пускателя через кнопочный пост я заканчиваю. Если есть вопросы по материалу статьи, то смело задавайте их в комментариях. Спасибо за внимание!!!
