Подключение магнитного пускателя на 220 В и 380 В схемы + инструкция по подключению контактора своими руками через кнопку.

Магнитные пускатели серии КМИ с кнопками в корпусе IP54 от компании IEK

Магнитный пускатель –

Это устройство, объединяющее функции управления, пуска, обеспечения непрерывной работы и защиты электродвигателя и связанных с ним сетей. Можно сказать, что пускатель представляет собой контактор, дополненный несколькими дополнительными компонентами.

Как организовать схему подключения пускателя через кнопку, обеспечивая его эффективную работу и защиту?

Преимущества магнитных пускателей серии КМИ:

— довольно большой ассортимент устройств, по сравнению с аналогами;

— большое количество самых разнообразных дополнительных элементов;

— такие пускатели можно устанавливать на DIN-рейку;

— можно получить реверсивный вариант устройства, в котором используется механизм блокировки.

Описание и конструкция

Пост управления предназначен для коммутации электрических цепей различных приборов и электромагнитных пускателей машин. Это устройство позволяет обеспечить дистанционное управление на производстве и в быту. Существуют различные виды кнопочных коммутаторов, которые классифицируются в зависимости от области использования и характеристик рабочей сети (тельферные, взрывозащищенные и т. д.).

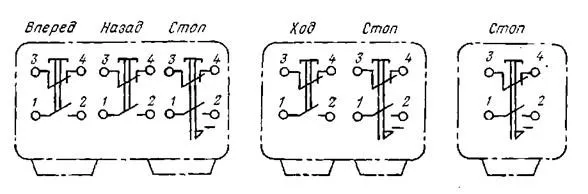

Фото — простая схема постов

Конструкция постов также зависит от их типа и использования. Рассмотрим кнопочный управляющий пост ПКЕ 222 2 на 2 кнопки, у которого очень простая схема управления. Данный выключатель устанавливается в ниши, поэтому заключен в пластмассовый корпус со специальными толкателями. Механизм герметичный, уровень защиты IP40, главные части – два рабочих изолированных друг от друга контакта. При этом есть аналогичный прибор импортного производства с защитой IP54. Его особенностью является наличие между толкателем и рабочим контактом резиновой прокладки. В обоих типах устройства дополнительная прокладка монтируется между стеной (или другой установочной плоскостью) и задней панелью. Главной особенностью этой модели является наличие отверстий и дополнительного кожуха, куда вставляются провода.

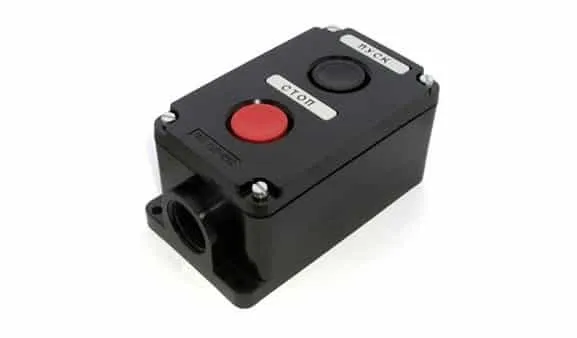

Фото — ПКЕ 222 2

Принцип работы основан на действии простого импульсного реле. Во время нажима на кнопку замыкается контакт и происходит отключение коммутируемого устройства, соответственно, при повторном нажатии этот контакт размыкается и прибор, контролируемый постом, включается.


Фото — схема простого контактора

Видео: кнопки серии FPB

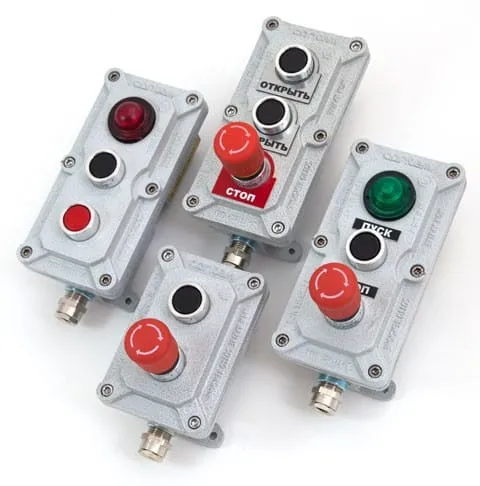

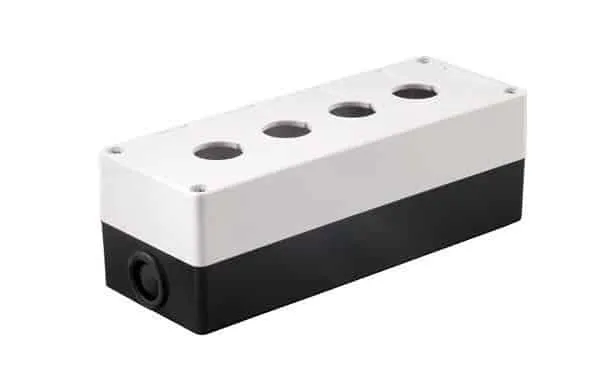

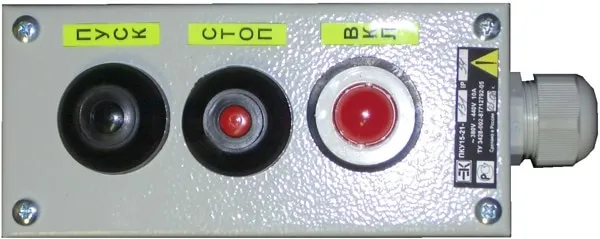

Существуют разные виды кнопочных постов, рассмотрим технические характеристики и описание самых популярных из них.

Кнопочный взрывозащищенный или аварийный пост ПВК 1,2,3 используется для дистанционного контроля транспортных средств (как наземного следования, так и морского). Благодаря довольно широкому действию такие устройства часто применяются также для контроля приводов стационарных машин (станочного оборудования).


Фото — ПВК

  1. Начальное напряжение – 127 Вольт;
  2. Частота сети – 50 Гц;
  3. Максимально допустимая нагрузка – 660 Вольт.

Маркировка стандартная, к примеру, ПВК 21У5:

  • Х1 – количество толкателей над контактами (в нашем случае 2);
  • Х2 – защита;
  • Х3 – климатическое исполнение согласно ГОСТ 15150-69 (существуют варианты У, ХЛ, ОМ или Т, в данном устройстве – «У»);
  • Х4 – тип установки.

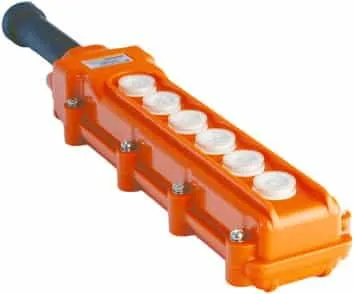

Пост тельферный с ключом кнопочный типа ПКТ 60. При помощи пускателя этого типа производится контроль работы различных тяговых механизмов. В основном это подъемный кран, лифтовой эскалатор, балки и т. д. Этот ручной пост оснащен специальной индикацией, которая позволяет контролировать кнопку-гриб и направлять её в нужную сторону.


Фото — ПКТ 60 6 кнопок

Количество кнопок 6
Напряжение и частота 660 В и 50 Гц
Сила тока 6,3 А
Защита IP 30
Тип корпуса Пластмассовый, не взрывозащищенный
Масса 620 грамм

Кнопочный пост открытого типа с фиксацией ПКУ 13 может монтироваться на закрытых и открытых участках различных механизмов (кранов, станков и прочих). Система работает в стандартной сети 660 (440) Вольт с частотой не более 60 Герц. Применяется для установки на насосных станциях, спусковых механизмах (например, в порту) и т. д.


Фото — ПКУ 13

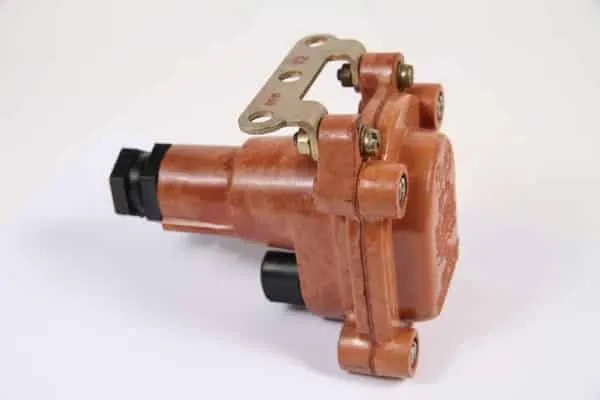

Кнопочный взрывозащищенный пост КУ 92 необходим для контроля работы динамичных и стационарных машин в любых условиях. Ключевой особенностью является уровень защиты IP 54 и взрывозащищенности 1ExdIIBT5. Устройство в пластиковом корпусе оборудовано вводом с уплотнителем (резиновой прокладкой). Внутри корпуса также заключен привод управления контактами. Сертификат соответствия качества говорит о то, что к рабочим контактам можно подключать силовой бронированный кабель, а также трубные шнуры с резиновыми уплотнителями.


Фото — КУ 92

С индикацией этого кнопочного поста очень просто разобраться: 1 кнопка – это «СТОП», 2 кнопки – это «ПУСК», «СТОП», 3 кнопки – это «ВПЕРЕД», «НАЗАД», «СТОП». Возможен выбор климатических исполнений. Это У – умеренный, ХЛ – защищенный от холода, Т – тропический.

Пост кнопочный серии КП-101 противоаварийного исполнения, помещен в пластиковый корпус типа ABS. Это позволяет устанавливать прибор в различных условиях. Благодаря нескольким прокладкам между толкателями, контактами и отверстиями для вставки кабелей, устройство обладает повышенной защитой от пыли. В основном используется для контроля систем освещения.


Фото — КП-101

Пускатель ПК-221/9 – это современный пожарный пост, который необходим для коммутации сетей до 380 Вольт со стандартной частотой 50 Герц. Изготовитель оснастил его 16 кнопками, контакты которых полностью изолированы друг от друга. Применяются в бытовых и промышленных условиях, особо часто используются в автоматических линиях. Также ключевой особенностью является металлический корпус, за счет чего прибор защищен от возгорания и распространения огня.

КМЗ – это аналог более устаревшей модели ПКУ, еще его называют КМ. Обозначение расшифровывается так:

К – кнопочный, М – магнитный пост, З – защищенный от взрыва, пыли и возгорания. Далее следует количество кнопок (1, 2, 3) и исполнение по климату. Производитель обеспечил максимальную защиту рабочих элементов, поэтому пост можно устанавливать в наружной системе управления. Устройства магнитного типа считаются наиболее долговечными и быстродействующими.


Фото — схема подключения КМЗ

Приборы серии КЕ (КЕ-011, 031, КЕ-91-1 ExdIIBT5-У2 и прочие) для подключения в сетях постоянного и переменного тока. В зависимости от типа исполнения могут иметь одну кнопку (красный гриб), две или три. Максимальное напряжение для этой серии – 660 вольт при частоте 60 герц.

Все приборы КЕ делятся на группы:

  1. С толкателем грибовидного типа;
  2. С цилиндрической задвижкой;
  3. С сигнальной лампой или подсветкой под взрывозащищенным стеклом.

Помимо отечественных моделей также используются импортные кнопочные посты (Schneider Electric, АВВ – ABB, Legrand, ИЭК), которые можно купить в официальных магазинах. В частности, это пожарный XAL (Harmony XALD, XALK). Размеры позволяют монтировать приборы в щитовых или на различные подвижные части подконтрольных аппаратов. Иногда используется несколько моделей, которые в сборе представляют собой контрольный пусковой пункт.

Цена на кнопочный пост зависит от его типа, марки и области использования (стоимость может варьироваться от нескольких сотен рублей, но иногда прайс-лист доходит до десятков тысяч). При покупке нужно обязательно проверять паспорт прибора, его срок эксплуатации и гарантию.

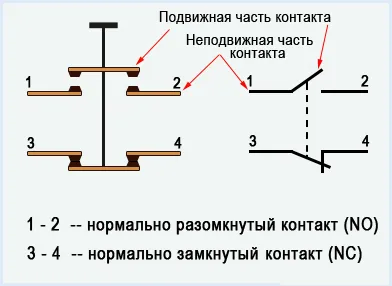

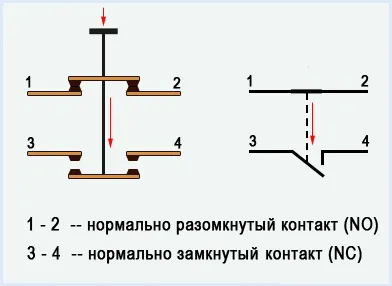

Прежде чем приступить к практическому подключению пускателя — напомним полезную теорию: контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления. Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный контакт подключается параллельно пусковой кнопке, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.

Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом. Поэтому кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC)

Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп » и маркировать её красным цветом. Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск », «Вперёд », «Назад ».

Если катушка рассчитана на срабатывание от 220 В, то цепь управления коммутирует нейтраль. Если рабочее напряжение электромагнитной катушки 380 В, то в цепи управления протекает ток, «снятый» с другой питающей клеммы пускателя.

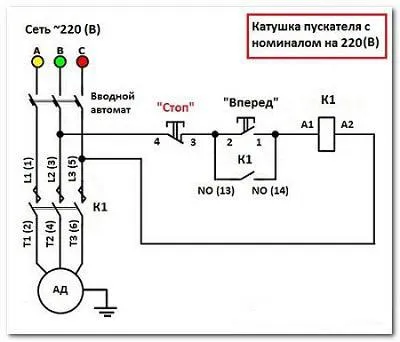

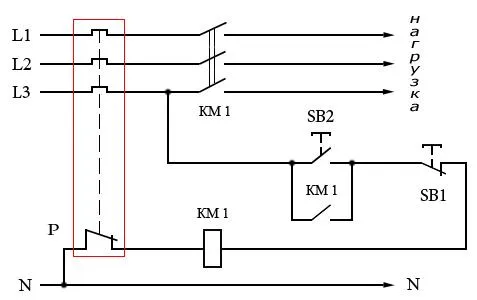

Схема подключения магнитного пускателя на 220 В

Здесь ток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения — «пуск» и SB1 для остановки — «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку. При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп» питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.

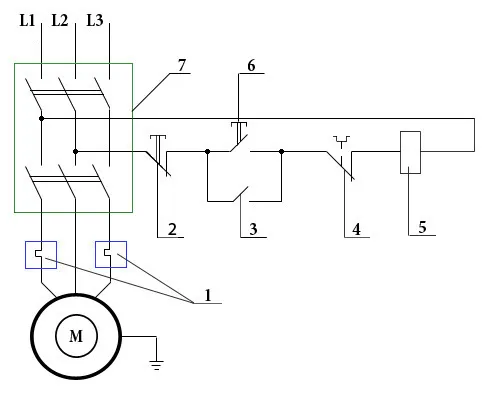

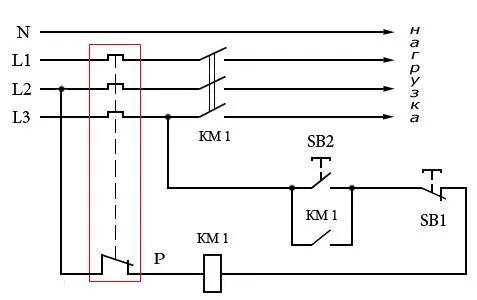

Схема подключения магнитного пускателя на 380 В

Подключение к 380 В практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки. В данном случае питание осуществляется с использованием двух фаз L2 и L3, тогда как в первом случае — L3 и ноль.

На схеме видно, что катушка пускателя (5) питается от фаз L1 и L2 при напряжении 380 В. Фаза L1 присоединяется напрямую к ней, а фаза L2 – через кнопку 2 «стоп», кнопку 6 «пуск» и кнопку 4 теплового реле, соединенные последовательно между собой. Принцип действия такой схемы следующий: После нажатия кнопки 6 «пуск» через включенную кнопку 4 теплового реле напряжение фазы L2 попадает на катушку магнитного пускателя 5. Происходит втягивание сердечника, замыкающее контактную группу 7 на определенную нагрузку (электродвигатель М), при этом подается ток, напряжением 380 В. В случае выключения «пуск» цепь не прерывается, ток проходит через контакт 3 – подвижный блок, замыкающийся при втягивании сердечника.

При аварии в обязательном порядке должно сработать теплового реле 1, его контакт 4 разрывается, отключается катушка и возвратные пружины приводят сердечник в исходное положение. Контактная группа размыкается, снимая напряжение с аварийного участка.

Процесс подключения

К прибору подключаются три разноимённого характера фазы (A, B, C). После этого они перенаправляются к силовым контактам пускателей КМ1 (A1, B1, C1) и КМ2 (A2, B2, C2).

Между центральными фазами B1-B2, а также между A1-C2 и C1-A2 делаются перемычки. К электродвигателю фазы, как уже говорилось ранее, проводятся через тепловое реле, которое по сути отвечает за контроль всего лишь двух фаз, поскольку они взаимозависимы. Если сила тока в одной увеличится, то и в другой происходит то же самое. В критической ситуации будут разомкнуты обе катушки.

Нужно учитывать, что центральная фаза (та, которая не меняет своего положения при смене направления работы двигателя) отвечает за питание всей цепи и проходит через защитный автомат, схему управления и кнопку «Стоп».

Лишь после этого подаётся нужная сила напряжения для контактной группы (кнопки «Вперёд» и «Назад»).  Кроме этого существует «дежурный» контакт, он дублирует контактную группу.

Кнопка » Вперёд» имеет параллельное соединение с нормально-разомкнутым вспомогательным контактом пускателя КМ1. Аналогично, кнопка «Назад» соединяется с нормально-разомкнутым вспомогательным контактом КМ2.

Чтобы гарантировать рабочую стабильность, цепь питания обмотки пускателя КМ1 включает в себя нормально-замкнутый контакт пускателя КМ2, и наоборот. В результате запуск двигателя по любому направлению возможен только после полной остановки.

Принцип действия

Как только к трёхкнопочному выключателю подведён источник питания — устройство готово к работе.

При нажатии кнопки «Вперёд»: происходит замыкание цепи питания обмотки у КМ1, сердцевина катушки погружается, что вызывает замыкание силовых контактов. Одновременно с этим цепь управления КМ2 размыкается, благодаря включённому в неё вспомогательному контакту КМ1. Когда кнопка отпускается, питание продолжает подаваться по замкнутому вспомогательному контакту КМ1.

При нажатии кнопки «Назад» картина аналогичная, а если воспользоваться кнопкой «Стоп», то сердцевина КМ1 благодаря действию пружины вернётся в исходное положение, и работа прекратится.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта Электронщик , буду рад если вы найдете на моем сайте еще что-нибудь полезное. Делитесь информацией в соцсетях, ставьте лайки, если вам понравилось — это поможет развитию канала

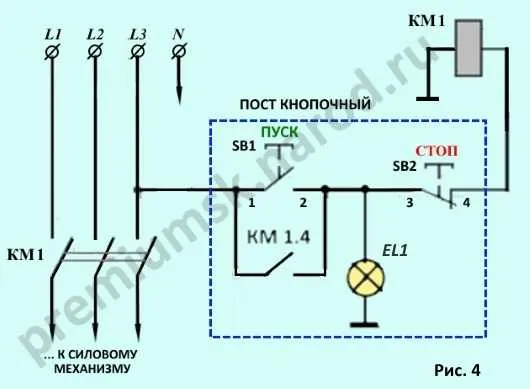

Подключение магнитного пускателя через кнопочный пост

В данную схему включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет производить коммутацию кнопками с любого поста.

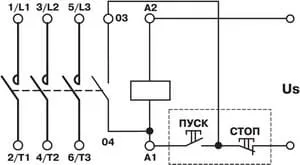

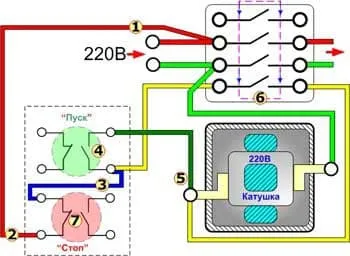

Вот ещё вариант. Схема состоит из двухкнопочного поста “Пуск” и “Стоп” с двумя парами контактов нормально замкнутых и разомкнутых. Магнитный пускатель с катушкой управления на 220 В. Питание кнопок взято с клеммы силовых контактов пускателя, цифра 1. Напряжение подходит до кнопки “Стоп” цифра 2. Проходит через нормально замкнутый контакт, по перемычке до кнопки “Пуск” цифра 3.

Нажимаем кнопку “Пуск”, замыкается нормально разомкнутый контакт цифра 4. Напряжение достигает цели, цифра 5, катушка срабатывает, сердечник втягивается под воздействием электромагнита и приводит в движение силовые и вспомогательные контакты, выделенные пунктиром.

Вспомогательный блок контакт 6 шунтирует контакт кнопки “пуск” 4, для того, чтобы при отпускании кнопки “Пуск” пускатель не отключился. Отключение пускателя осуществляется нажатием кнопки “Стоп”, цифра 7, снимается напряжение с катушки управления и под воздействием возвратных пружин пускатель отключается.

Нереверсивный магнитный пускатель

Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп».

Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую.

Их тип определяется во время монтажных работ визуально или с помощью измерительного прибора.

Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп».

Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

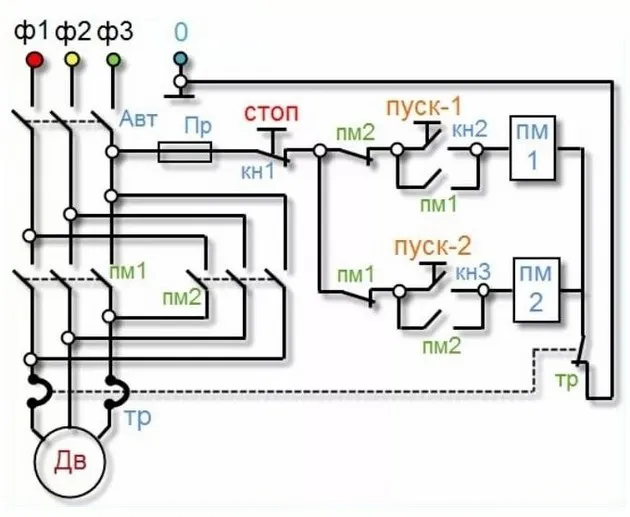

Реверсивный магнитный пускатель

Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.

Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Пускатели открытого исполнения

Пускатель (ручной) открытого типа разрешается подсоединять через обычный триггер. Контроллеры чаще всего применяются на четыре разъема. Выходные контакты подключаются к посту по нулевой фазе, а сопротивление должно составлять около 45 Ом. Контроллеры проводного типа соединяются с преобразователем. Чтобы проверить фазу, используется тестер. Пускатели с динистором устанавливаются через электродный переходник. Довольно часто выпрямители используются низкой проводимости. Замыкающие контакты должны соединяться на верней панели. Для избегания проблем со сбоями важно проверить изоляцию и позаботиться о выпрямителе.

Подключение пускателей закрытого исполнения

Пускатели данного типа можно подключать через проводной котроллер. При этом выпрямитель стандартно применяется с подкладкой. Специалисты советуют использовать только фильтры с триодом. Если рассматривать посты на два переключателя, то триггер выбирается импульсного типа. При этом в первую очередь подключается котроллер. Положительные контакты соединяются по нулевой фазе. Сопротивление на контроллере должно составлять не менее 45 Ом.

Если рассматривать модификации на емкостных триггерах, то они нуждаются в преобразователе. Использовать устройства можно только в цепи постоянного тока. Фильтры в данном случае устанавливаются с триодом. У многих пускателей применяется только один компаратор. Для защиты элемента используется обкладка. Также надо отметить, что специалисты рекомендуют тщательно зачищать контакторы триггера.

Подключение через дипольный переходник

Дипольные переходники разрешается подключать только через кнопочный пост на две кнопки: «Пуск» и «Стоп». Триггеры используются, как правило, низкоомного типа. Если рассматривать простой пост, то верхние контакты замыкаются в первую очередь. Также надо отметить, что контроллер можно подключать через преобразователь, а сопротивление у него составляет 55 Ом. Динистор довольно часто используется с аналоговыми фильтрами, которые значительно повышают коэффициент проводимости. Также надо помнить, что для пускателей данного типа не подходят линейные триггеры. Переходник разрешается подсоединять с расширителем. Таким образом, сильно снимается перегрузка с пускателя. Фильтр в данном случае устанавливается за компаратором.

Советы и хитрости установки

  • Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
  • Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
  • Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
  • Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор — пробник электрика. который легко можно сделать самому.

Как подключить тепловое реле

Между магнитным пускателем и асинхронным электродвигателем подключается последовательно тепловое реле, которое подбирается под рабочий ток каждого конкретного двигателя. Тепловое реле защищает мотор от поломки и работы в аварийном режиме, например пропадании одной из трех фаз.

Тепловое реле подключается к выходу с магнитного пускателя на электродвигатель,  ток в нем проходит последовательно через нагреватели термореле, и далее-  к электромотору.

На тепловом реле сверху есть дополнительные контакты, которые последовательно соединяются с катушкой пускателя.

Принцип работы. Нагреватели теплореле рассчитаны на определенную максимальную величину, проходящего через них тока.

В опасных ситуациях для электродвигателя, когда электрический ток в одной или нескольких фазах вырастает выше безопасных пределов- нагреватели воздействует на биметаллические контакты, которые разрывают цепь управления катушкой, тем самым отключая пускатель. Для повторного включения необходимо будет включить кнопкой биметаллические контакты.

Учитывайте, что сверху на тепловом реле есть  регулятор тока срабатывания в небольших пределах. Если его часто выбивает после установки, рекомендую увеличить регулятором значение тока.

Как подключить контактор?

Для тех, кто нормально относился к изучению школьного курса физики, не составит особого труда разобраться в схемах подключения различного электрооборудования, включая трехфазные электродвигатели.

Они подключаются через контакторы или магнитные пускатели.

Зарубежная классификация не делает разницы между этими аппаратами, поскольку пускатель является тем же контактором, но укомплектованным дополнительными устройствами для безопасной работы потребителя тока.

Другими словами, пускатель – это своего рода электротехнический шкаф в миниатюре, в котором помимо контактора установлена тепловая защита и от короткого замыкания.

Пускатели имеют 8 величин от «0» до «7», каждая из которых рассчитана на электродвигатели с определенным диапазоном мощности (номинального тока). Благодаря закрытому исполнению (в корпусе), пускатели могут устанавливаться в любом месте.

При подключении электромоторов через контактор защитные устройства подбираются отдельно.

Технические характеристики и условия эксплуатации

Несмотря на огромное разнообразие моделей, имеющихся в продаже, технические характеристики у них одинаковые, но могут немного отличаться по параметрам:

  1. Номинальное напряжение (в случае с переменным током – до 660В, при постоянном – до 440В).
  2. Наименьшее рабочее напряжение (при переменном тока – от 36, при постоянном – от 24).
  3. Номинальное напряжение, приходящееся на изоляционные слои (до 660В).
  4. Номинальная сила тока (10А).
  5. Сквозной ток, протекающий через кнопочный пост в течение одной секунды (200А).
  6. Номинальный режим работы (их может быть 4 вида: кратковременный, повторно-кратковременный, продолжительный и прерывисто-продолжительный).

Эксплуатация во многом зависит от типа поста управления, однако есть ряд общих моментов:

  1. Прежде всего, кнопочный пост не должен находиться выше 4300 м над уровнем моря.
  2. Температура в цеху или ином рабочем помещении может быть от -40 до +40 градусов.
  3. Если влажностный режим будет превышать показатель 80% при температуре 20 градусов, то в скором времени это приведет к порче контактов, при температуре 40 градусов данный показатель должен быть не выше 50%.
  4. Существуют устройства, способные работать во взрывоопасной среде, однако большинство моделей на это не рассчитаны.
  5. Кроме того, в окружающей среде не должно быть большое количество пыли, способное проводить электрический ток, агрессивного газа и водяного пара.
  6. Допускать воздействие прямых солнечных лучей на конструкцию категорически запрещается.

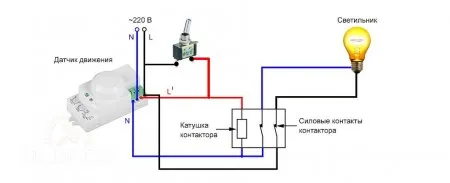

Дополнительные датчики

Как уже было сказано выше, управление освещением с помощью контакторов и пускателей часто используется в паре со средствами автоматики, такими как датчик освещенности и датчик движения. Обычно такие устройства содержат в себе небольшое реле или симистор, но максимальная мощность подключаемой активной нагрузки, как правило, ограничена 1-2 кВт. А о нагрузке с электромагнитными пускорегулирующими аппаратами и речи не стоит вести. Контакты таких реле не предназначены для их питания. К такой нагрузке можно отнести мощные лампы типа ДНаТ, ДРЛ, МГЛ и прочие, которые активно используются в уличных фонарях и прожекторах.

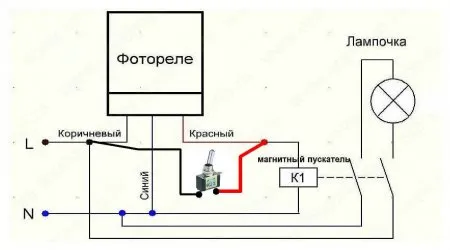

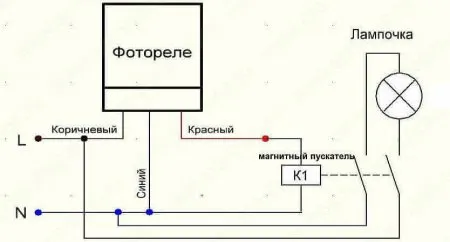

Для этого схема включения освещения контактором или пускателем с помощью датчиков отличается от схемы с кнопочным постом лишь тем, что вместо кнопочного поста мы соединяем катушку коммутационного аппарата с контактом выходного сигнала датчика. Ниже вы видите схему подключения датчика движения и фотореле к контактору на примере однофазной сети:


Схемы можно совместить, организовав принудительное включение освещения, для этого параллельно сигналу с датчика устанавливаем тумблер, который будет подавать фазу на катушку.


Если вы собираетесь использовать датчики в чистом виде – учтите, что они не предназначены для оперирования сигналом напряжением в 220В переменного тока. Поэтому такие устройства как фотореле семейства ФР, которые столь распространены в быту, содержат схему питания датчиков, триггеры или другие пороговые элементы, схемотехнику которых мы в этой статье рассматривать не будем! Если вам интересна эта тема – пишите в комментариях и мы подробно о ней расскажем. Надеемся, вам стало понятно, как производится управление освещением через контактор и магнитный пускатель. Как вы видите, схема не сложная, главное разобраться с особенностями ее работы.

Преимущества реализации такой схемы подключения

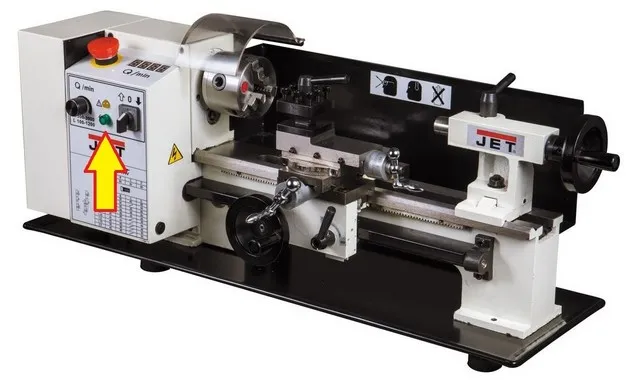

  • Коммутатор и манипулятор управления (кнопка) могут быть разнесены. То есть, управляющий элемент располагается в непосредственной близости от оператора, а массивный коммутатор можно разместить в любом удобном месте.

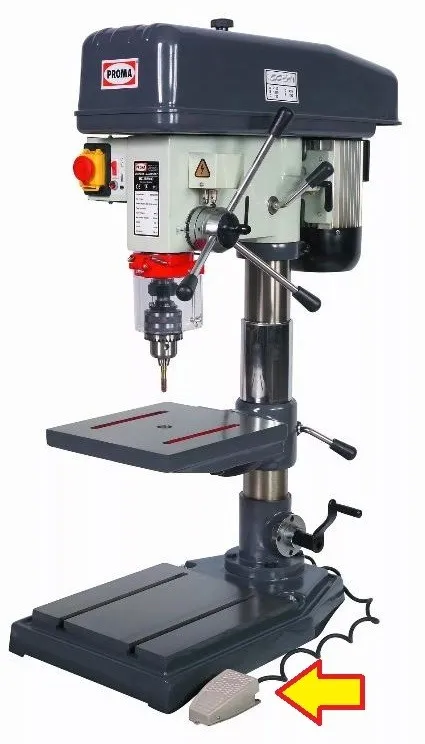

  • Возможно управление с помощью ножного привода (руки остаются свободными). Это позволяет лучше контролировать электроустановку и удерживать обрабатываемую деталь.

  • Схема подключения выносного пускателя позволяет разместить устройства безопасности. Например, защиту от короткого замыкания или тепловые реле, срабатывающие при температурных перегрузках. Кроме того, такая схема позволяет реализовать механическую защиту: при перемещении подвижных частей электроустановки до критической отметки, срабатывает концевой выключатель, и магнитный пускатель размыкается.

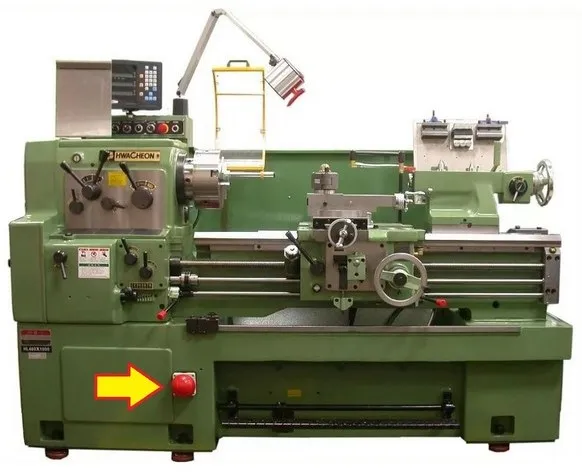

  • Дистанционное расположение управляющих элементов позволяет расположить аварийную кнопку в удобном месте, что повышает безопасность эксплуатации.

  • Есть возможность установить единый кнопочный пост для управления большим количеством магнитных пускателей при расположении электроустановок в разных местах и на большом удалении. Схема подключения через такой пост предполагает использование слаботочной управляющей проводки, что экономит средства на приобретение дорогостоящих силовых кабелей.
  • Для управления одним пускателем можно установить несколько кнопочных постов. В таком случае управление электроустановкой с каждого поста будет равнозначным. То есть, можно запустить электродвигатель с одной точки, а выключить с другой.

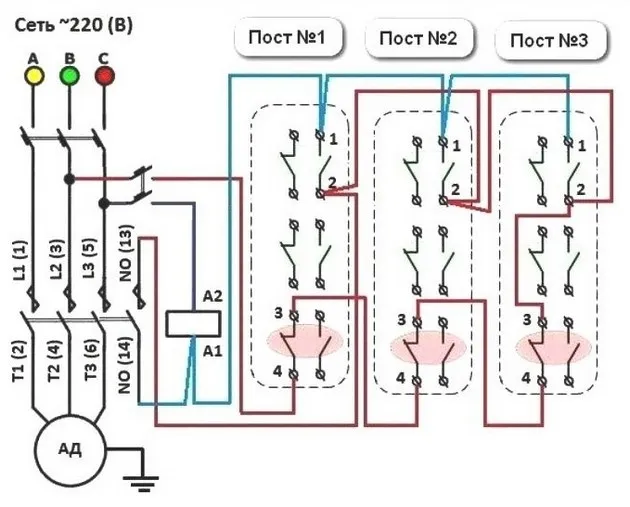

Схема подключения нескольких кнопочных постов на иллюстрации:

  • Магнитные контакторы можно интегрировать в электронную систему управления. В этом случае команды на пуск и отключение электроустановок подаются автоматически, по заданному алгоритму. Организовать такую систему с помощью механических (ручных) включателей невозможно.

Фактически, такая коммутация представляет собой релейную схему.

Как менять направление вращения двигателя с помощью пускателя

Трехфазные электромоторы дают возможность задавать направление вращения. Существует множество схем для однофазного питания 220 V. А для работы трехфазной (380 V) коммутации, существует схема подключения реверсивного магнитного пускателя.

Прибор состоит из двух самостоятельных схем, с отдельным управлением каждой группы контактов (пм1 и пм2). Каждая обмотка соленоида (ПМ1 и ПМ2) управляется своей кнопкой. При этом клавиша стоп всего одна, она просто разрывает цепь управления (как и в одиночном пускателе). Соединение входных и выходных контактов второй группы производится с так называемым «сдвигом фазы». При этом обмотки электродвигателя создают крутящий момент на валу в противоположном направлении.

Термореле без изменений: их задача разомкнуть пускатель при перегрузках.

Есть одна особенность:

Для предотвращения короткого замыкания между фазами, группы контактов (пм1 и пм2) не должны замыкаться одновременно. Поэтому они механически размещены на одном штоке, и чисто физически не могут быть подключены к питающей шине вместе. При попытке нажать на вторую кнопку (при работающей первой), питание потребителя отключится.

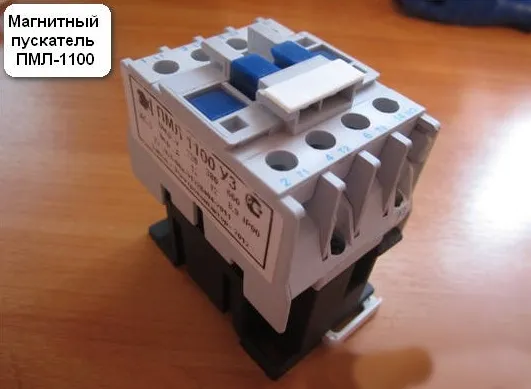

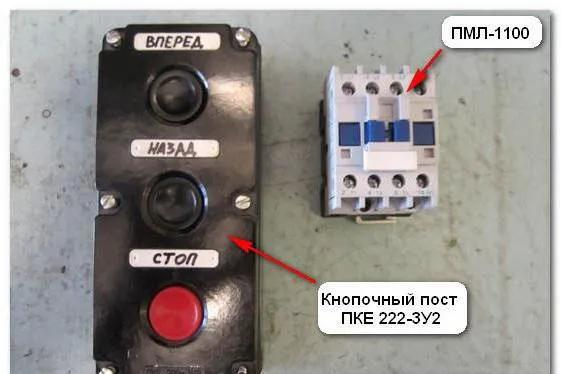

Инструкция по пускателям серии ПМЛ-1100

Схема пускателя ПМЛ-1100 имеет три переходника. Выходные контакты должны замыкаться по нулевой фазе. Проверка поста происходит при помощи тестера. Специалисты говорят о том, что не стоит использовать аналоговые преобразователи, у которых низкий уровень сопротивления. Если рассматривать простые выключатели, то триггер выставляется на канальный прием. Токовое реле соединяется с преобразователем и замыкается на первой фазе. Если возникают проблемы с перегревом, то можно попробовать понизить нагрузку за счет компаратора.

Выводы и полезное видео по теме

По приведенным схемам можно подключить магнитный пускатель своими руками как к сети 220, так и 380 В.

Необходимо помнить, что сборка не отличается сложностью, но для реверсивной схемы важно наличие двухсторонней защиты, делающей невозможным встречное включение. При этом блокировка может быть как механической, так и посредством блокировочных контактов.

Если у вас появились вопросы по теме статьи, пожалуйста, оставляйте свои комментарии в расположенном ниже блоке. Там же вы можете сообщить интересную информацию или дать совет по подключению магнитных пускателей посетителям нашего сайта.
