Как использовать мультиметр для проверки напряжения в розетке и другие инструменты — пробник и токовые клещи.

Электрическая энергия и электронные устройства окружают нас повсюду. Поэтому приборы, способные измерять различные характеристики электрических цепей, стали важными для каждого человека: ведь нет необходимости вызывать электрика, чтобы проверить работоспособность батарейки или лампочки. Рассматривая тему «как проверить мультиметром напряжение в розетке», можно научиться самостоятельно проводить элементарные проверки электрических параметров.

Пробник — он же индикаторная отвертка

Этот инструмент, несмотря на простоту, имеет множество возможностей и способен решить большинство бытовых задач — надо только подобрать правильную модель и правильно ей пользоваться.

Пробники бывают нескольких видов, заметно отличающихся по функциональности:

1. Индикаторные отвертки без питания с неоновой лампочкой или ЖК-индикатором. Это самый простой и недорогой вид индикаторных отверток, но функционал их невелик.

С помощью такого пробника можно только определить фазный провод. Для этого следует коснуться жалом проверяемого проводника или клеммы, прижав палец к контакту на ручке.

Если на проводнике есть 220 В, лампочка загорится. Но больше ничего пробником без питания сделать не получится — ни найти нулевой провод, ни проверить его целостность, ни даже определить наличие напряжения ниже 60-70 В.

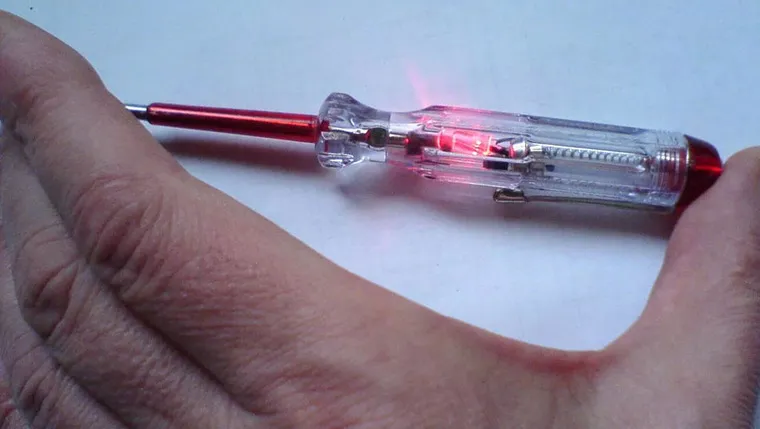

2. Индикаторные отвертки со своим питанием от батареек и схемой на полевом транзисторе. Внешне они могут быть очень похожи на рассмотренные ранее, но отличить их довольно просто: во-первых, у моделей с прозрачным корпусом внутри видны батарейки-таблетки.

Во-вторых, если прикоснуться одновременно к жалу и к контакту на корпусе, индикатор загорится.

В-третьих, некоторые модели снабжены выключателем, что также говорит о наличии автономного питания.

Это уже более функциональный инструмент, с помощью которого можно выполнить множество задач:

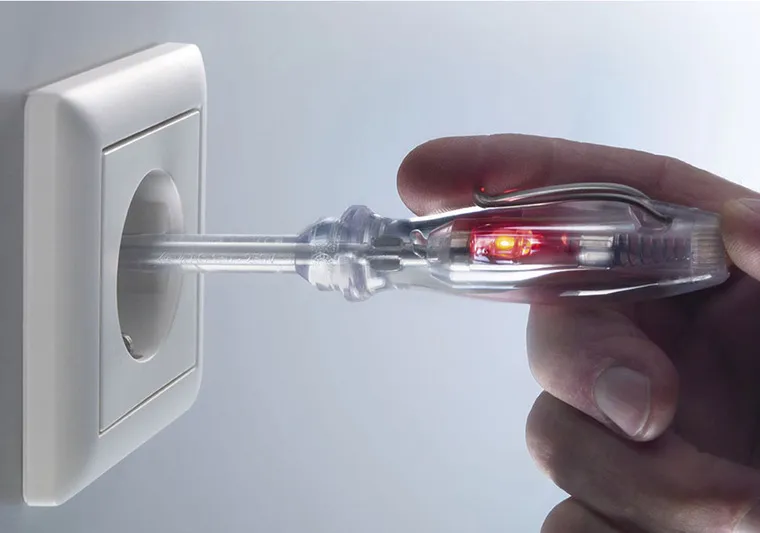

• Определение фазы — для этого нужно коснуться проверяемой клеммы жалом, не притрагиваясь к контакту на корпусе. Если напряжение на клемме есть, светодиод загорится.
• Проверка заземления. Чтобы проверить, заземлен ли электроприбор, прикоснитесь жалом пробника к металлу его корпуса (нужно найти неокрашенный участок или процарапать краску до металла в незаметном месте). Прибор при этом должен быть включен в сеть. Если заземления нет, загорится светодиод.

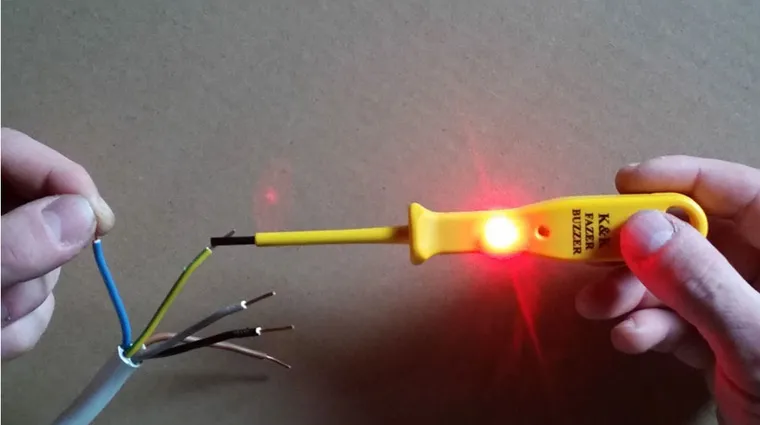

• Определение нулевого провода или заземляющего проводника. Прикоснитесь жалом к тестируемому проводу, по отсутствию индикации убедитесь, что провод не фазный. Теперь, прижав пальцем контакт на корпусе пробника, прикоснитесь жалом к тестируемому проводу. Если это нулевой провод или «земля», светодиод загорится. Если светодиод не загорелся — значит, провод никуда не подключен или в обрыве.

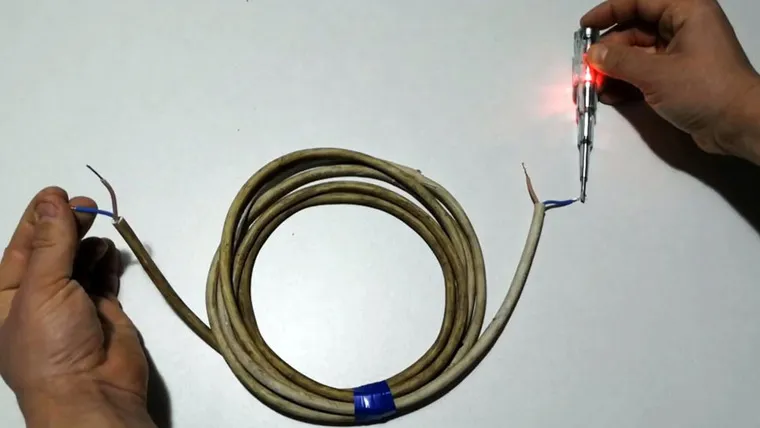

• Определение обрыва провода. Чтобы проверить целостность провода, оголите оба его конца, возьмите один конец в руку, а к другому прикоснитесь жалом пробника, прижав палец к контакту на корпусе. Если провод целый, загорится светодиод индикатора.

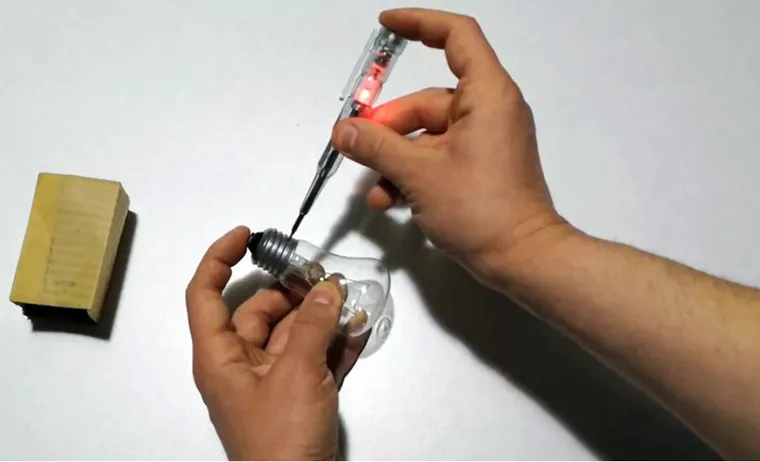

• Проверка лампочек, предохранителей, ТЭНов и т. п. Чтобы проверить, целый ли предохранитель, прикоснитесь пальцами к одной его клемме, а к другой — жалом пробника. Второй рукой при этом надо касаться контакта на корпусе пробника. Если предохранитель целый, загорится индикатор. Так же проверяются лампочки, ТЭНы и другие элементы со свободным протеканием электротока.



• Бесконтактное определение фазы. Если прикоснуться пальцем к контакту на корпусе, пробник будет определять наличие напряжения в проводе уже на некотором расстоянии — достаточно поднести жало на 1-2 см к проводнику.

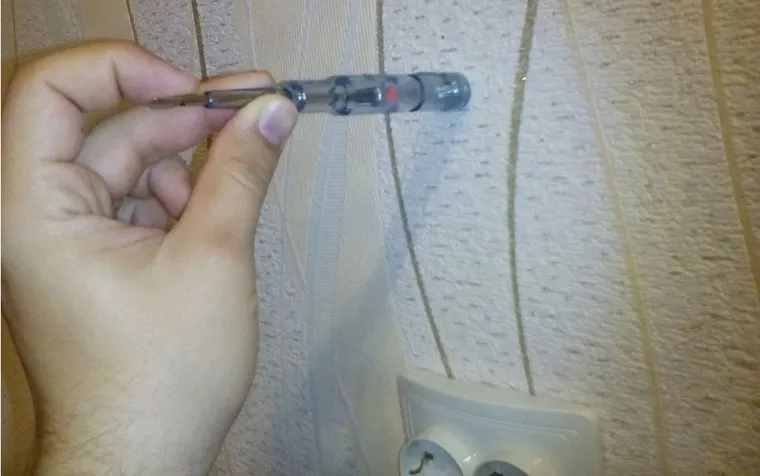

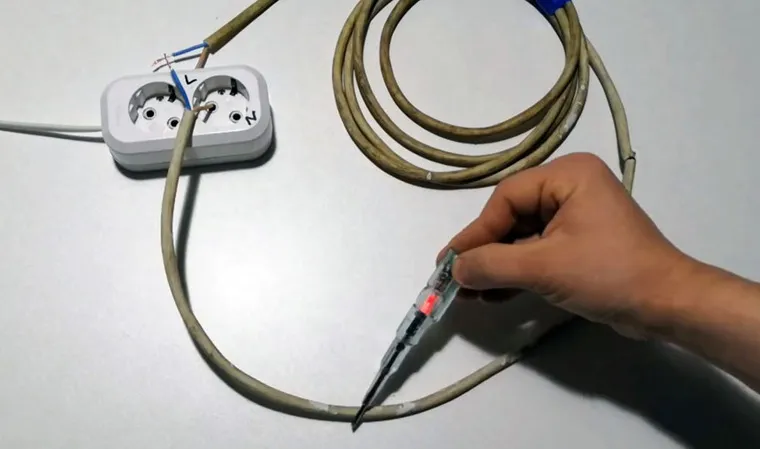

• Поиск проводов в стене. Предыдущий способ позволяет искать провода под напряжением под слоем штукатурки — только не очень толстым, не более 2 см. Для этого следует, прижав палец к контакту на корпусе, вести жалом по стене. В месте, где под стеной проходит провод, индикатор будет загораться. Иногда эффективней бывает искать провод другим способом — держать пробник за жало и вести его вдоль стены вплотную к контакту на корпусе. Площадь контакта больше, чем площадь жала, и в таком режиме чувствительность пробника может быть выше.



3. Бесконтактные пробники с высокой чувствительностью, не требующие контакта с проводом для определения фазы или заземления.

Они отличаются максимальной безопасностью, так как для работы с ними не требуется доступ к оголенным проводам. Также с помощью бесконтактных пробников обычно можно искать скрытую проводку, причем не обязательно под напряжением — они могут работать как детектор металлов.

В то же время, при работе с электроаппаратурой или проверке многожильных кабелей использовать такие пробники бывает неудобно, так как сложно отделить сигнал нужного провода от помех, генерируемых прочими близко расположенными проводниками.

Мультиметр

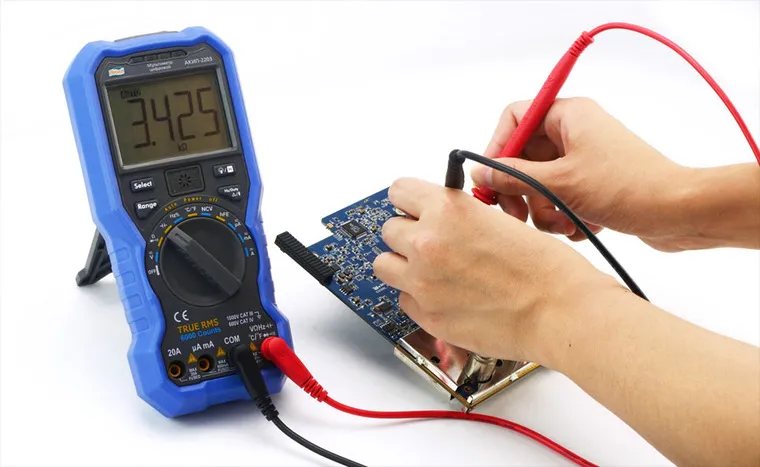

Если пробник позволяет определить только качественные показатели (есть напряжение/нет напряжения, есть контакт/нет контакта), то мультиметром можно узнать численные значения этих характеристик. Поэтому мультиметры часто используются электронщиками, но и в домашнем хозяйстве он также может пригодится.

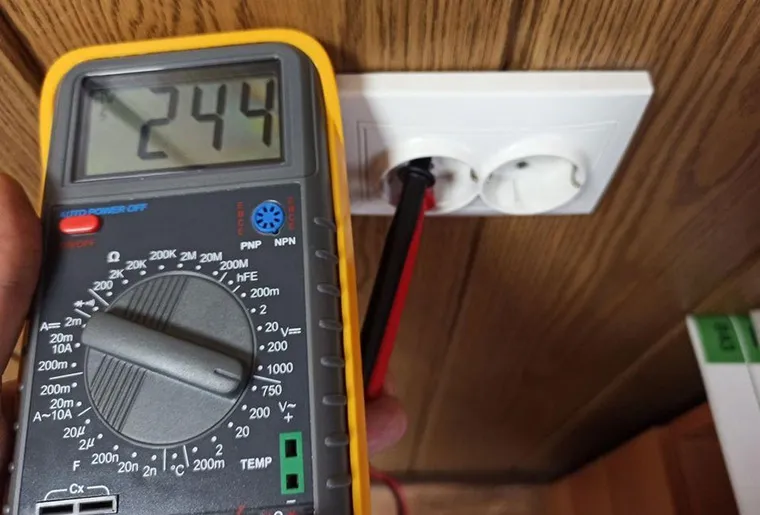

Мультиметром можно замерить точное значение напряжения в розетке. Для этого нужно выставить на нем соответствующий режим измерения (переменное напряжение — ACV, предел не менее 300 V), правильно подключить щупы и вставить оба щупа в розетку. Обычно один щуп подключается в общий разъем, второй — в разъем переменного напряжения.

По ГОСТу напряжение в розетке должно быть в пределах 210-250 В. Если напряжение в вашей розетке сильно выходит за указанные пределы, это повод звонить в электроснабжающую организацию. Бытовым приборам вредно как пониженное, так и повышенное напряжение.

Не пытайтесь проверить мультиметром силу тока в розетке (в режиме А) — в лучшем случае сгорит предохранитель мультиметра, в худшем — произойдет оплавление и воспламенение проводки, а прибор выйдет из строя.

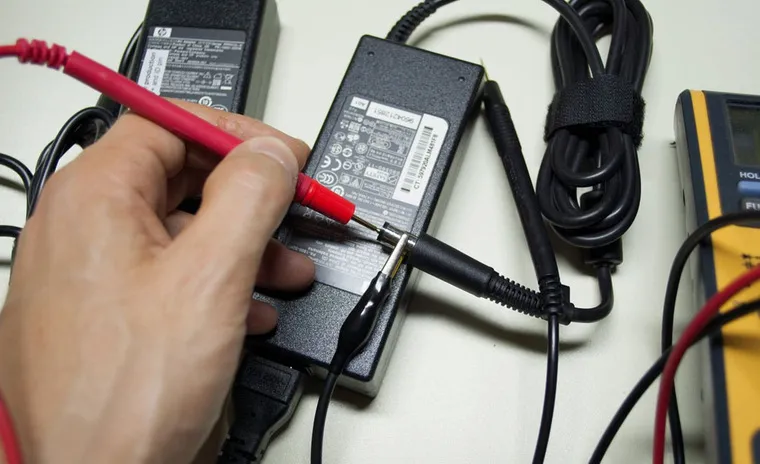

Мультиметр может помочь при определении исправности блока питания ноутбука или другого гаджета с круглым разъемом питания. Для этого надо посмотреть на корпусе блока питания выходное напряжение и установить на мультиметре соответствующий предел измерения постоянного напряжения (DCV). 20 В обычно достаточно, но, если блок питания выдает, к примеру, 36 В, предел должен быть выше этого значения. После этого следует включить блок питания в сеть и прикоснуться щупами к контактам разъема. Обычно один из контактов находится внутри цилиндра разъема в виде штырька или металлической трубочки, а второй — снаружи.

За полярностью можно не следить, если перепутать «минус» с «плюсом», ничего страшного не произойдет, просто значения на экране выведутся со знаком «–». Если после этого на экране остается 0, значение ниже указанного на корпусе БП или же оно постоянно меняется — блок питания неисправен и требует замены.

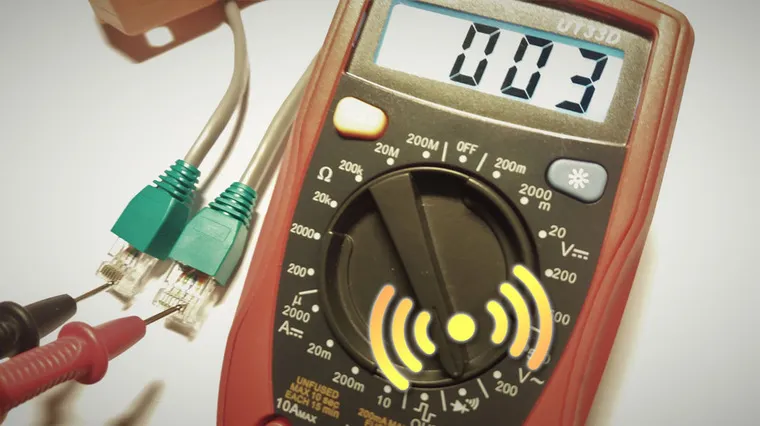

В режиме прозвонки мультиметром удобно определять целостность проводов и искать концы одного провода в многожильных кабелях. Для этого надо выставить режим прозвонки и прикоснуться щупами к разным концам провода. Удобно то, что в большинстве мультиметров удачная прозвонка сопровождается звуковым сигналом, то есть не нужно смотреть на прибор в процессе работы.

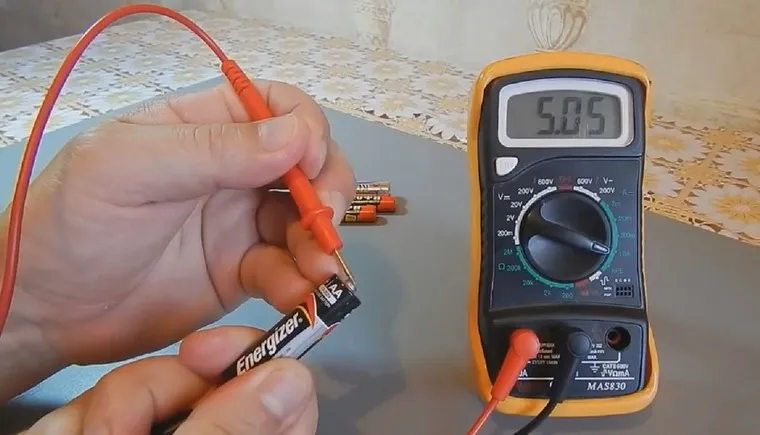

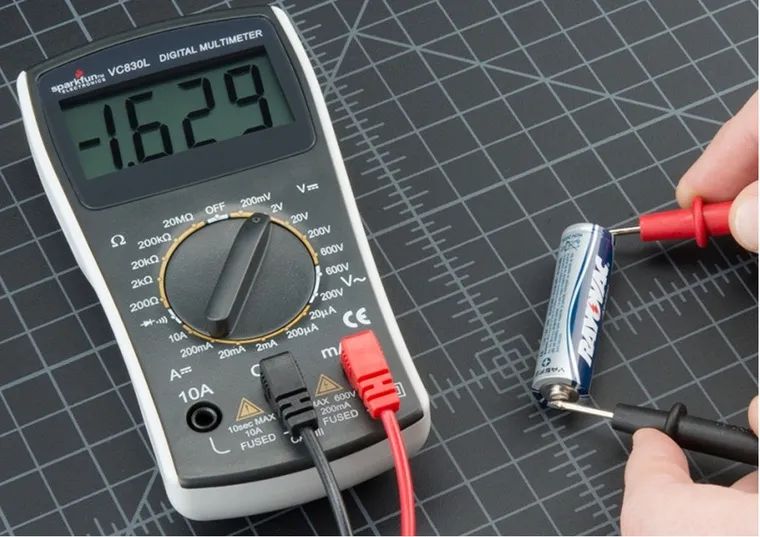

Мультиметром можно проверить батарейки. Проще и безопаснее всего проверить напряжение в режиме измерения постоянного напряжения с пределом 2-20 В (в зависимости от номинального напряжения батарейки). Для полностью заряженной «пальчиковой» или «мизинчиковой» батарейки напряжение должно быть в пределах 1,4-1,6 В. Слегка разрядившиеся элементы могут дать напряжение 1,2-1,4 В, а полностью разряженные — 1,1 В и менее.

Однако этот способ не обладает высокой достоверностью — вполне могут попасться батарейки, дающие 1,4 В, при этом практически не сохранившие заряда. Более надежный способ — измерение тока короткого замыкания. Надо переключить мультиметр в режим измерения постоянного тока на максимальном пределе (10-20 А, возможно, потребуется переставить щуп в другое гнездо на мультиметре) и кратковременно коснуться щупами полюсов батарейки. Касаться нужно до достижения максимального значения на табло, но в любом случае, не дольше 1,5-2 сек. Проверять таким способом рекомендуется только батарейки, аккумуляторные элементы могут иметь высокий ток КЗ, что приведет к выгоранию предохранителя в мультиметре и повреждению самого аккумулятора.

• Ток КЗ в 3-6 А показывает, что батарейка заряжена и может использоваться в гаджетах с высоким энергопотреблением: фонарики, цифровые фотоаппараты, игрушки с электродвигателями и т. п.
• Батарейка с током КЗ в 2-3 А еще может использоваться в электроприборах с низким энергопотреблением: пульты ДУ и радиоуправления, электронные часы, термометры и т. п.
• Ток КЗ в 1А и менее сигнализирует о разряде батарейки — в пульте ДУ она, может, еще и поработает, но недолго. Во что-либо более энергопотребляющее такие батарейки ставить уже смысла нет.

Также мультиметром можно более точно определить исправность ТЭНов бойлеров, чайников, стиральных машин и другой техники, чем при использовании пробника. Сначала нужно отключить питание электроприбора и снять его крышку, чтобы получить доступ к ТЭНу. Проверять целостность ТЭНа через вилку провода питания не стоит — в обесточенном состоянии цепь питания может быть разорвана электроникой прибора, и никакой проверки не выйдет. Далее следует отсоединить провода, подходящие к клеммам ТЭНа, чтобы другие элементы прибора не вносили искажений в результаты измерения. Далее следует проверить:

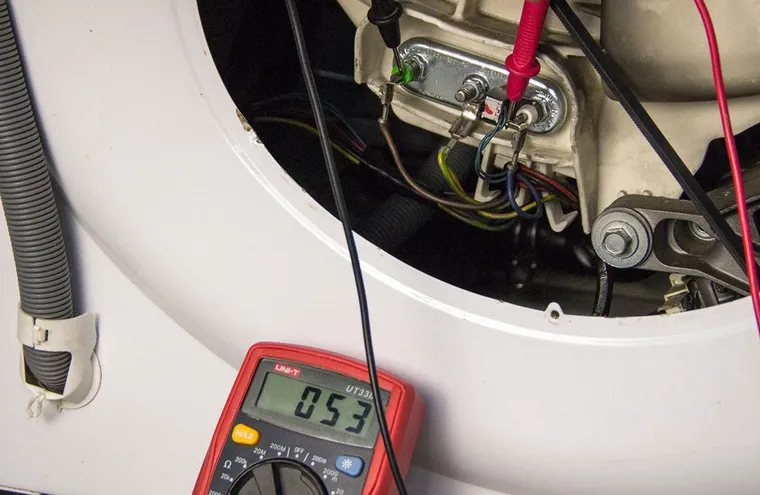

• Сопротивление между клеммами ТЭНа в режиме замера сопротивления с пределом 200 Ом. В зависимости от мощности оно может составлять от 20 до 60 Ом, но в любом случае меньше 200.
  Если сопротивление близко к 0 (0-2 Ом), в ТЭНе короткое замыкание, пользоваться им нельзя. Высокое же сопротивление говорит об обрыве ТЭНа.

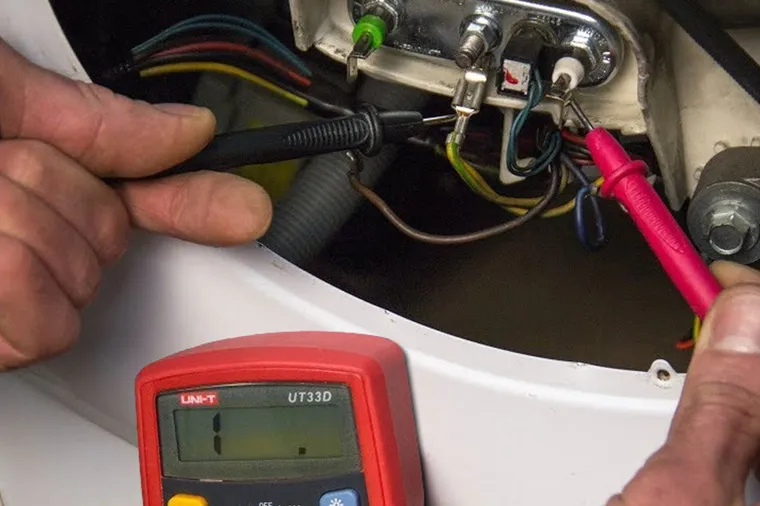

• Сопротивление между корпусом (землей) и клеммами ТЭНа в режиме измерения сопротивления с максимальным пределом. Прибор должен показать максимум или ошибку измерения.
  Любое положительное значение ниже верхнего предела, в принципе, говорит о пробое ТЭНа на корпус и небезопасности его использования. Вообще, сопротивление изоляции имеет вполне конечные значения, но бытовые мультиметры его измерять не умеют.



По такому же принципу проверяются обмотки электродвигателей. Разве что разброс сопротивлений исправных обмоток выше — у маломощных электродвигателей оно может составлять единицы Ом, у двигателей помощнее — десятки и сотни.

Также мультиметром можно измерять характеристики различных электронных компонентов — конденсаторов, диодов, транзисторов и т. п., но это тема отдельной статьи.

Токовые клещи

Иногда возникает необходимость замерить потребляемый электроприбором ток (или мощность). Теоретически ток замерить можно с помощью мультиметра, но практически это не всегда возможно. Во-первых, не все мультиметры способны измерять переменный ток. Во-вторых, для измерения токов от 1А и выше в сети 230 В тонкие штатные провода не подходят — у них слишком высокое сопротивление. В-третьих, измерение тока мультиметром связано с опасностью поражения электротоком, так как для замера прибор надо включать в разрыв цепи питания. Поэтому намного проще и безопаснее бывает воспользоваться токовыми клещами.

Современные токовые клещи обычно являются универсальным инструментом и могут выполнять функции обычного мультиметра. Соответственно, с ними можно делать все, перечисленное в предыдущем разделе.

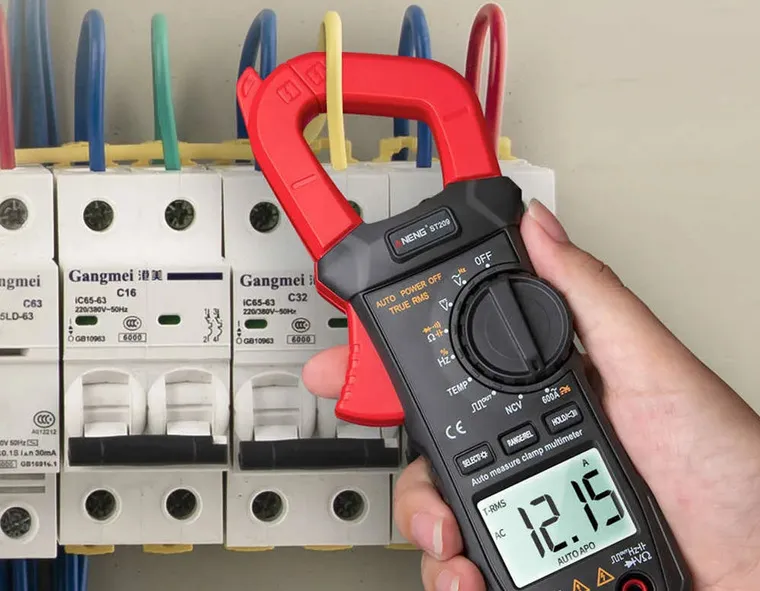

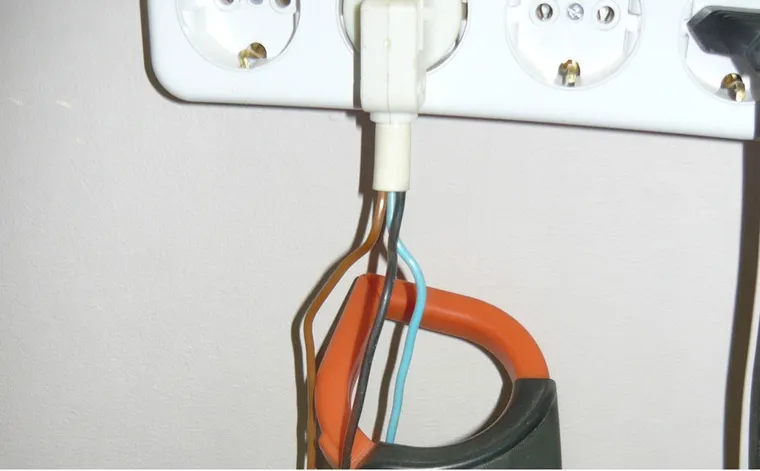

Главным отличием такого прибора являются те самые клещи — бесконтактная токоизмерительная катушка. Для измерения тока клещами вовсе не обязательно размыкать цепь — достаточно поместить одиночный провод внутрь катушки. В этом проявляется главное неудобство измерения — обычно у электроаппаратуры нулевой и фазный проводники проложены в одном кабеле под общей изоляцией. Поэтому для удобства использования токовых клещей электрики часто пользуются специализированным (обычно самодельным) удлинителем с раздельными проводами.

С использованием такого удлинителя измерение тока клещами становится абсолютно безопасной и простой процедурой.

Как понять какой провод идет на заземление?

Если вы хотите определить, какой провод идет на заземление в электрической розетке или электроустановке, вам необходимо выполнить следующие шаги:

1. Отключите устройство или оборудование, которое вы собираетесь проверять.

2. Используйте проверенный и работающий тестер или мультиметр, переведенный в режим проверки напряжения переменного тока (ACV) или проверки проводимости.

3. Вставьте пробник тестера в одну из двух отверстий розетки, предназначенных для фазового или нулевого проводов.

4. Коснитесь другим пробником тестера провода, который подлежит проверке, например, заземляющего провода или терминала заземления в розетке.

5. Если тестер показывает напряжение или сопротивление, то провод, который вы проверяете, не является заземляющим. Если же тестер не показывает напряжение или сопротивление, то вы определили заземляющий провод.

Важно знать, что проверка электрической проводки является довольно опасной процедурой и может привести к травмам или поражению электрическим током. Поэтому, если вы не уверены в своих знаниях и навыках, лучше обратиться к квалифицированному электрику.
