Напряжение и мультиметр

Посмотрим, как измерить напряжение мультиметром. В первую очередь необходимо проконтролировать расположение тумблера прибора. Чтобы подготовить устройство для замера напряжения, нужно повернуть его из выключенного положения (обозначается как «OFF») до отметки V~ (английская буква «V» и волнистая черта, обозначающее переменное напряжение). На некоторых мультиметрах этот режим обозначается аббревиатурой «ACV». Этапы проверки переменного напряжения:

• Установка красного щупа в гнездо с маркировкой «V/Ω» или «VΩmA» (это – плюсовой потенциал), чёрного – в гнездо «COM».

На заметку! Так как у переменного напряжения нет полярности, установка щупов в точно указанные разъёмы не играет никакой роли. Но если чёрный щуп попадёт на фазу, то цифра на экране может быть с минусом.

• Проверка переключателя (он должен быть на отметке V~).
• Установка уровня проверки (если планируется измерять переменное напряжение в электрической сети с номинальным значением в 220 Вольт, следует установить уровень проверки на чуть большее значение, например, на 236 В, а можно – на самое максимальное).
• Вставка щупов в розетку, для напряжения тока в которой необходимо сделать проверку.

На экране электронного мультиметра появятся цифры, обозначающие искомое переменное напряжение.

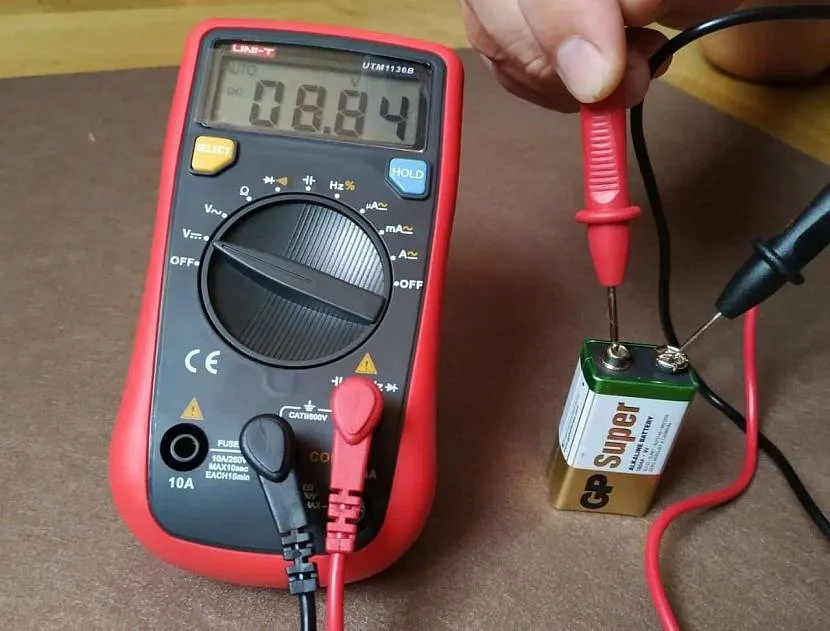

Далее рассмотрим, как пользоваться тестером напряжения для проверки вольтажа батареек. Для измерения постоянного напряжения стрелочным или электронным мультиметром, следует вставить в гнёзда «V Ω mA» и «COM» красный и тёмный щуп соответственно, затем перевести выключатель на «V-».

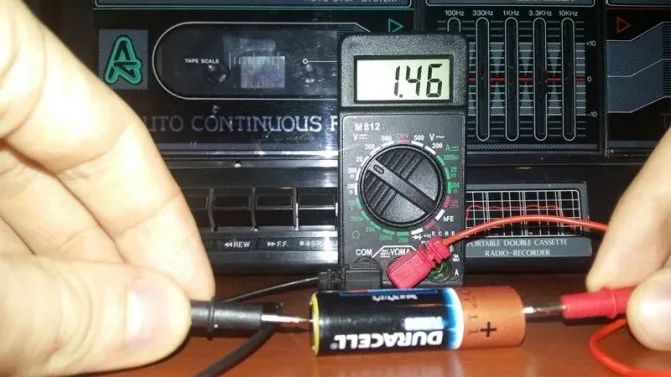

После установки уровня проверки (потребуется поставить его, как в предыдущем примере на чуть большее цифровое значение, чем имеет предполагаемый объект измерения). Два свободных конца щупов нужно подключить к проверяемому объекту (например, к двум концам батарейки), соблюдая полярность («+» и «-»).

На заметку! Если ошибиться полярностью, то мультиметр будет показывать отрицательное значение, но само значение будет число верное, нужно поменять щупы на батарейке местами, чтобы полярность была правильной.

В случае, если на экране прибора появилось значение с одним или двумя нулями впереди, но без запятой, значит, было установлен слишком большой уровень проверки. Нужно путём постепенного его уменьшения и проведения замеров добиться нормального числа. Например, для батарейки сначала может появиться значение «008», а после указанных манипуляций – «8,9». Это обозначает, что аккумуляторное напряжение примерно равняется 9 Вольт.

Когда на экране оказывается «1», может предварительно избранный порог замера слишком велик, тогда его нужно путём постепенного уменьшения довести до подходящего.

Проверка силы тока

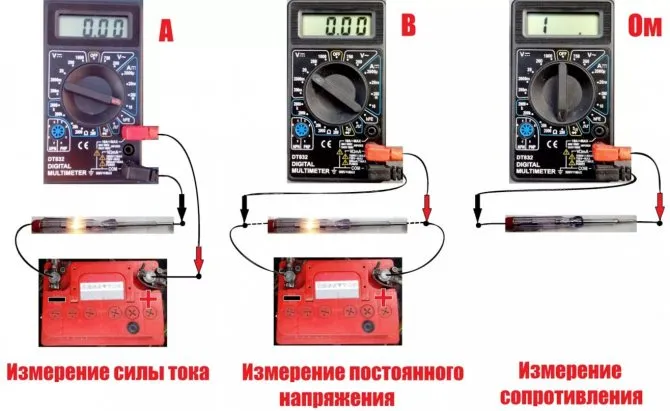

Посмотрим, как пользоваться тестером для того, чтобы узнать силу тока:

• Всунуть разъём красного цвета в гнездо с маркировкой «mA» («VΩmA»), чёрного цвета – в «COM» (для проверки силы тока, значение которого не превышает 10 Ампер). Чтобы проверить ток, показатель которого колеблется от 200 миллиампер до 10 ампер, следует поставить красный электрощуп в разъём «10А».

• Поставить выключатель на деление «А~» для проверки значения переменного тока или на «А-» для проверки силы постоянного электрического тока.
• Поставить диапазон измерений таким, чтобы он был больше предполагаемой силы тока, но не намного.

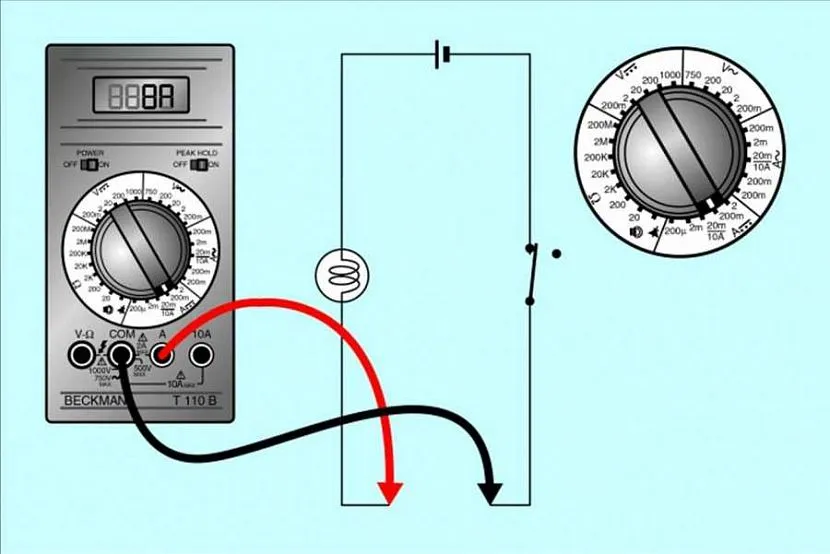

• Подключить нагрузку (например, лампочку накаливания с патроном) в собираемую электроцепь от розетки до мультиметра.

Важно! Притрагиваться руками к элементам цепи, которые не заизолированы, и концов щупа, нельзя.

• Прикрепить кусок провода к цоколю лампы, другим концом – к щупу.
• Взять ещё один провод и прицепить его по схеме «цоколь лампы – электрическая розетка».
• Красный щуп (его свободный конец) необходимо установить на «+» измеряемого объекта, а чёрным нужно коснуться следующего элемента цепи (проволочки, идущей от «нагрузки», то есть от лампочки).

Помните! Для правильного, а главное – безопасного измерения силы тока, необходимо подключать мультиметр в электрическую цепь последовательно, так как в режиме амперметра сопротивление цепи мультиметра минимально и при параллельном подключении будет короткое замыкание.

Для определения величины потребляемого переменного тока (например, для какого-либо бытового прибора) также может быть использован мультиметр. После установки выключателя на значок постоянного тока («А-»), следует расставить щупы так: для большого тока – крайнее левое положение (о), для небольшой силы тока – среднее положение (о).

Выставив диапазон измерений, примерно соответствующий току, но немного больший, можно приступать к следующему этапу, не забывая, что прибор можно включать только в разрыв цепи (как в предыдущем примере).

Введение

Существует два вида тестеров – электронный (цифровой) и аналоговый. В наши дни аналоговые практически не используются ввиду их большого веса и габаритов. Их давно вытеснили цифровые устройства – они маленькие, удобные и позволяют проводить замеры с высокой точностью измерений. Использовать их несложно, особенно если разобраться с инструкцией и запомнить правила подключения.

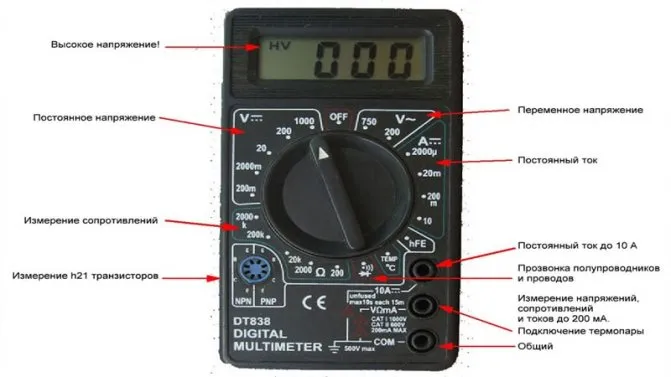

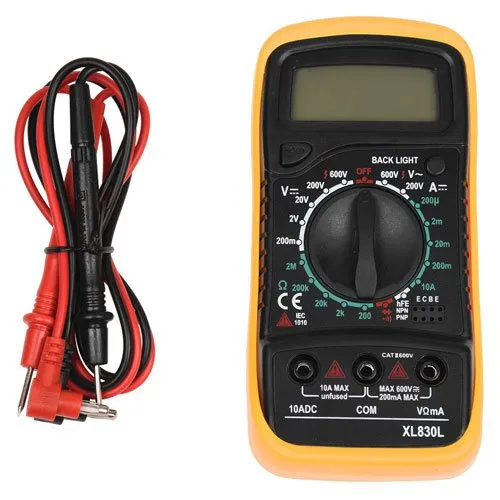

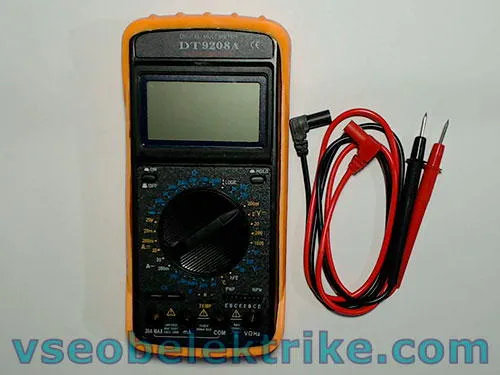

Далее мы будем рассматривать цифровой прибор, поскольку у вас с вероятностью в 99.9% будет именно он. На передней стороне устройства есть переключатель, его основные режимы:

1. OFF. Означает, что тестер выключен и не расходует энергию.
2. ACV. Включен режим работы с переменным током.
3. DCV. Включен режим работы с постоянным током.
4. DCA. Измерение постоянного тока.
5. Ω. Режим измерения сопротивления проводника.

Переключение режимов происходит за счет поворота переключателя в нужную позицию. В нижней или правой части вы обнаружите три разъема, которые используются для подключения измерительных щупов. Чтобы правильно пользоваться цифровым мультиметром, вам нужно понимать режимы их работы.

Внимание:

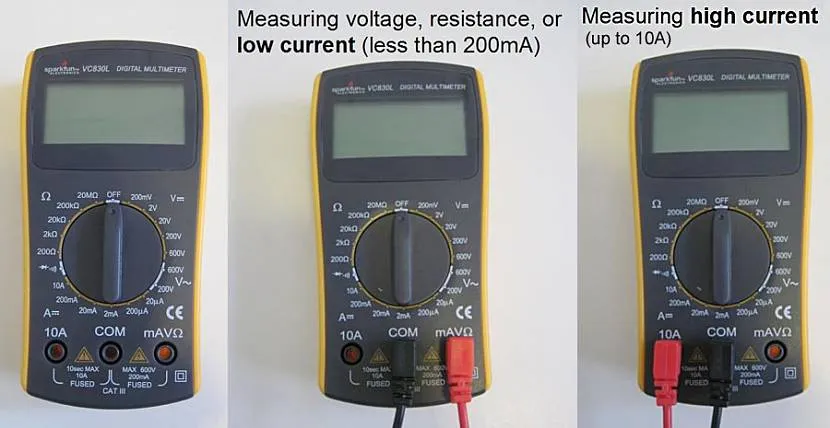

черный кабель всегда включается в com-разъем. Красный включается в гнездо VΩmA, если проводится работа с токами мощностью до 200 мА или мультиметр применяют для измерения сопротивления. Если работа ведется с токами мощнее 200 мА, то кабель подключается к гнезду 10 ADC.

При работе обязательно нужно учитывать это требование. Если вы подадите на гнездо VΩmA высокие токи, то прибор просто выйдет из строя. В лучшем случае у него сгорит предохранитель, в худшем – повредится системная плата.

Мультиметр и сопротивление

Чтобы узнать сопротивление какой-либо радиодетали, используют обычный мультиметр. Алгоритм измерения:

• Вставить щупы (чёрный – в гнездо «COM», красный – в гнездо с маркировкой «V/Ω» или «VΩmA»).
• Переключатель потребуется перевести в положение «Ω».
• На третьем этапе желательно проверить исправность прибора, соединив два оставшихся свободных конца щупов. Мультиметр исправен, если он показал при этом нулевое значение.
• Установить предел измерений на предполагаемое приблизительное среднее значение (например, на 2 М).

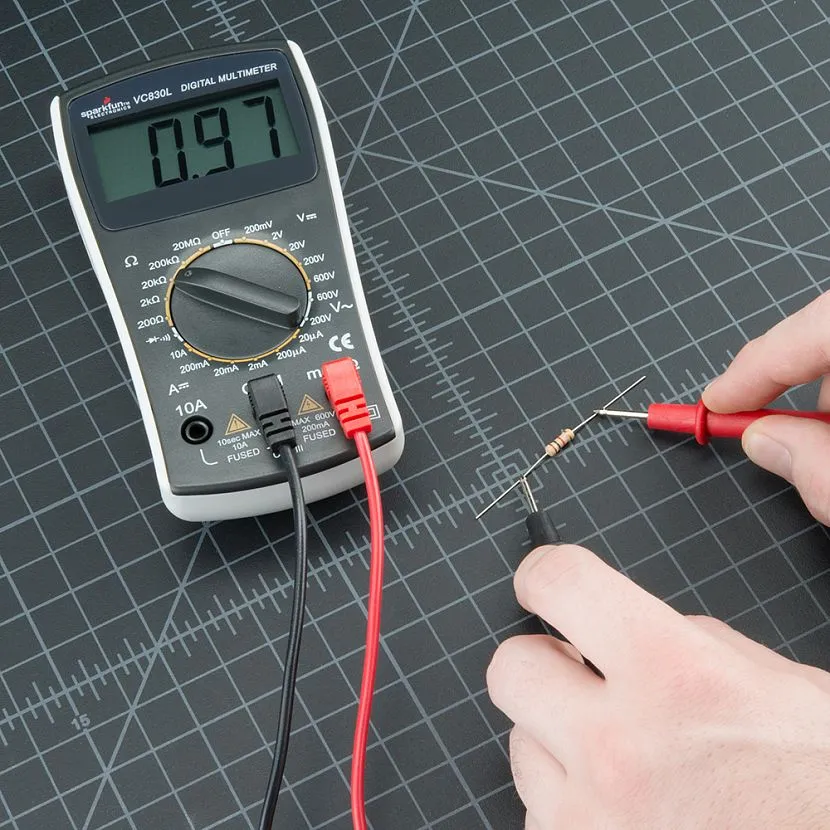

• К катушке (к объекту измерений) подключить электрощупы.

• Посмотреть на табло (экран) прибора.

Если появилось несколько нулей, катушка имеет сопротивление, но предел измерений потребуется немного снизить, чтобы увидеть действительное цифровое значение сопротивления. То же нужно сделать, когда перед числовым значением на электронном мультиметре появилось число, но с нулём (нулями) вначале. При возникновении единицы, стоит наоборот, снизить выставленный номинал.

Прозвонка мультиметром

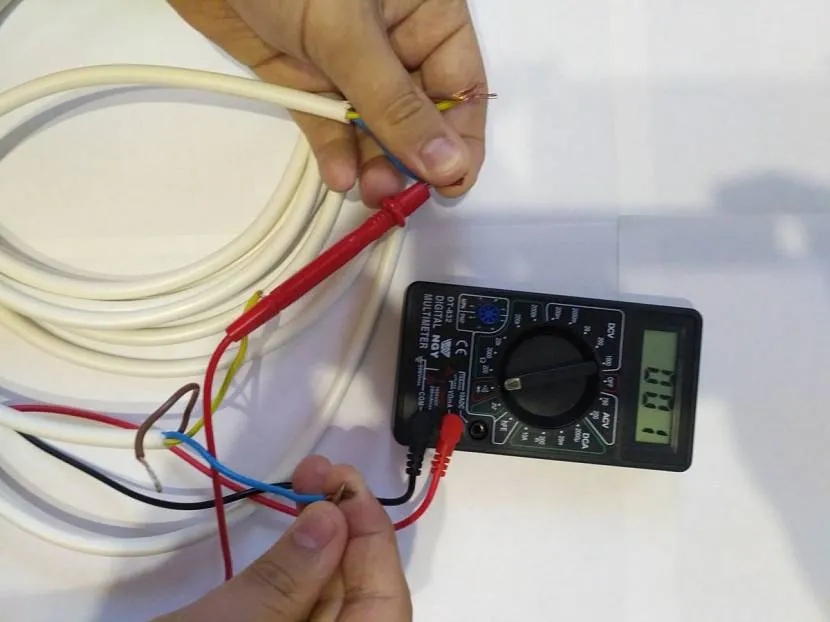

У мультиметра есть ещё несколько функций, одной из которых является так называемая прозвонка. Она применяется для поиска обрыва нулевого провода в электрической цепи.

Алгори:

• подключить красный щуп в «V/Ω», чёрный – в «COM»;

Проверка радиодеталей

Если у радиолюбителя есть мультиметр цифровой, как пользоваться этим прибором для проверки работоспособности и измерения характеристик транзисторов, диодов и конденсаторов он должен знать обязательно. Тут всё очень просто:

В СОМ-гнездо следует установить чёрный щуп, в VΩmA-гнездо – красный.

Чёрный щуп (его второй конец) нужно присоединить к катоду диода (к «минусу») проверяемой детали, а красный соответственно – к катоду анода (к «плюсу»).

На экране высветится сопротивление детали.

Если при любых положениях (как в описанном алгоритме или с обратным расположением подключённых к аноду и диоду щупов) отображается единица, это означает, что деталь сгорела. При показании, которое составляет менее единицы, диод пробит.

Правила выставления режимов

Автоматический мультиметр определяет диапазон самостоятельно и выдает на экран готовые данные.

Видео описание

Подробнее о том, как проводится эта проверка, можно посмотреть в видео:
Чтобы проверить транзистор, необходимо переключить прибор мультиметр в режим «hfe», совместить три выхода детали с разъёмчиками на устройстве. Они называются «В», «Е» и «С» и соответствуют «базе», «эмиттеру» и «коллектору» на транзисторе. При верном соединении на экране мультиметра появится значение усиления исследуемой радиодетали.

Итак, как пользоваться тестером мультиметром, чтобы проверить конденсатор на его ёмкость: эту деталь необходимо вставить в соответствующие разъёмы на приборе (сектор «СХ»). Путём кручения тумблера можно подогнать измерительные пределы под нужный по числовому выражению показатель.

Меры безопасности при работе с тестером

• Перед началом работ прочитайте в инструкции раздел «безопасность».
• Убедитесь в целостности корпуса, а также в том, что соединительные винты полностью закручены. Во многих приборах для замены элемента питания требуются разобрать корпус. Многие пользователи затем просто защелкивают половинки, забывая зафиксировать винты.
• Проверьте надежность соединения измерительных кабелей в разъемах. Для этого достаточно с небольшим усилием потянуть провод, удерживая в руках изолятор.
• При работе с напряжением, большим, чем 60 вольт, не держите оба измерительных провода разными руками. Выполняя это простое требование, вы обезопасите себя от поражения электрическим током вдоль так называемые «линии смерти»: рука-сердце-рука.

Видео описание

О том, как быстро проверить автоаккумулятор мультиметром – в этом видео:

Дальнейшие измерения будут производиться аналогично. Чтобы померить силу тока у проводки вашей машины или для отдельного электроприбора, следует сначала узнать, какой именно ток нужно проверять (так, маркировка «DCA» указывает на постоянный). Для замера сопротивления тумблер устанавливается в любое положение, при этом не забываем выключать питание в сети.

Как правильно прозванивать цепи

Прозвонка – это проверка, есть ли в сети контакт. Этой функцией пользуются в основном продвинутые ремонтники, которые занимаются восстановлением техники или устройств. Обычному человеку эти функции обычно не нужны, но все же вы должны понимать, как ими пользоваться.

Переключателем необходимо выбрать режим прозвонки (он обозначен треугольником с вертикальной линией или вертикальными скобками, похожими на значок “громкость”). Затем щупами нужно прозвонить дорожку. Если она целая, то вы услышите писк динамика.

Внимание:

при прозвонке нужно обесточивать сеть, чтобы по ней вообще не текли токи. Использовать мультиметр для прозвонки сетей под напряжением запрещено – он или покажет неверные данные, или выйдет из строя.

Мы перечислили основные правила пользования мультиметром для новичков – этого вполне достаточно, чтобы совершать 95% всех бытовых операций. Домашнему электрику вряд ли понадобится проверка транзисторов и другие сложные функции – они нужны только ремонтникам электроники. Поэтому не стоит забивать себе голову.

Коротко о главном

Любому автолюбителю, радиолюбителю или тому, кто сталкивается с электрическим током, работой бытовых приборов, стоит знать, как правильно пользоваться мультиметром.

Выполнив несколько простых действий, можно узнать напряжение, силу тока, сопротивление электроцепи, применив любой вид мультиметра.

Автомобильные аккумуляторы, радиодетали и электрические приборы также могут быть исследованы с помощью multimetr-тестера.

Оценок 0

Прочитать позже

Классификация

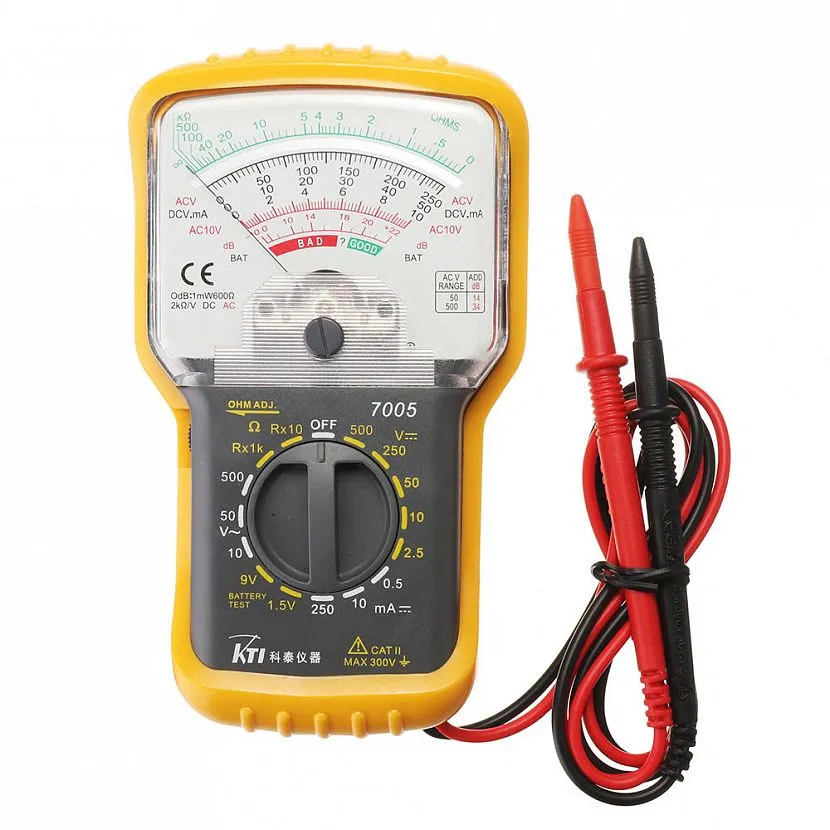

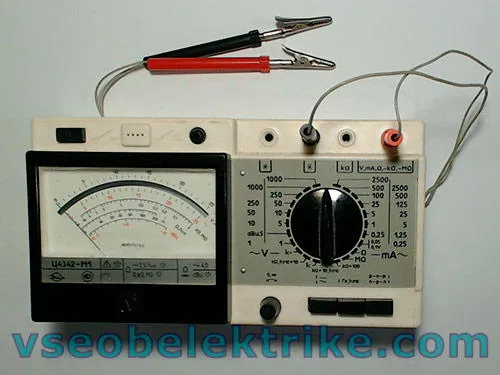

В настоящее время все мультиметры (тестеры) делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.
