Собственноручная электропроводка на даче: подробное пошаговое руководство по монтажу и быстрому, надежному созданию

• Важные нюансы при укладке дачной проводки
• Выбор электроустановочных изделий
• Самые распространенные проблемы
• Проблемы, обусловленные месторасположением дачного участка
• Влияние влаги на проводку
• Трёхфазный ток и схема электропроводки
• Какой тип проводки использовать на даче
  • Открытая прокладка
  • Скрытая прокладка
• Электропроводка в деревянном доме своими руками: монтаж
  • Выполнение монтажа распределительного щита своими руками
  • Ввод кабеля в помещение
  • Устройство электропроводки в деревянном доме: правила внутренней прокладки кабеля
  • Настенный монтаж провода в кабель-канале
  • Порядок соединения проводов
  • Устройство заземления и монтаж УЗО
• От чего зависят маршруты контуров?
  • Составляющие разных контуров
  • Инструменты и материалы
    • Последовательность монтажа
    • Проводка в комнате на даче. Видео:
• Напряжение электропроводки на участке. Что следует учесть?
  • Напряжение 220В
  • Напряжение 12В или 24В
• Подготовка монтажной схемы
• Как влияет местоположения дачи на проводку?

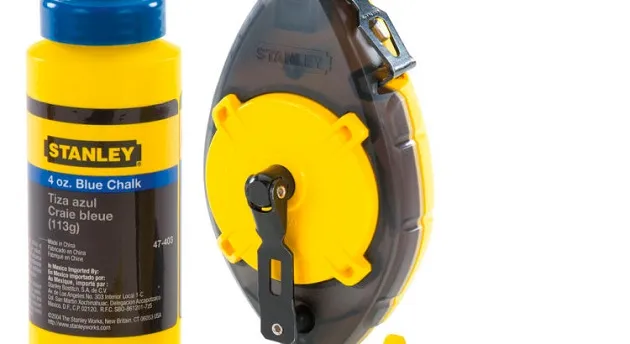

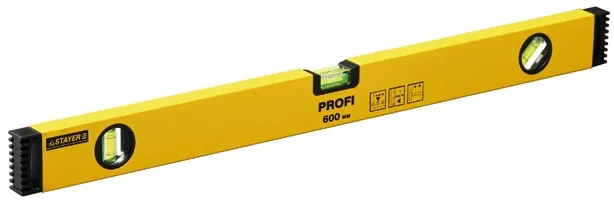

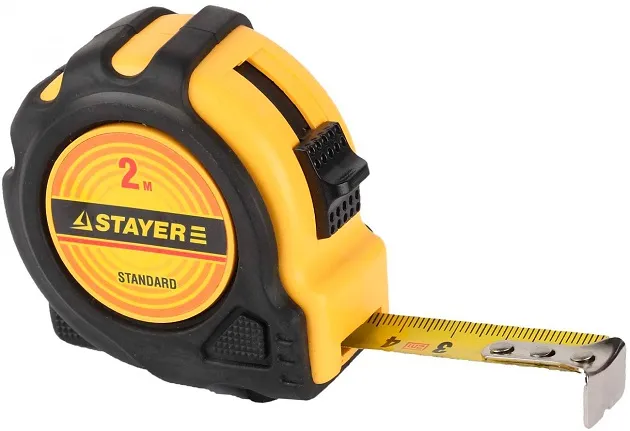

• Разметка помещения
• Расчет нагрузки
• Определение расчетных нагрузок
• Подключение к опоре ВЛЭП по воздуху и под землёй
• Прокладка проводов

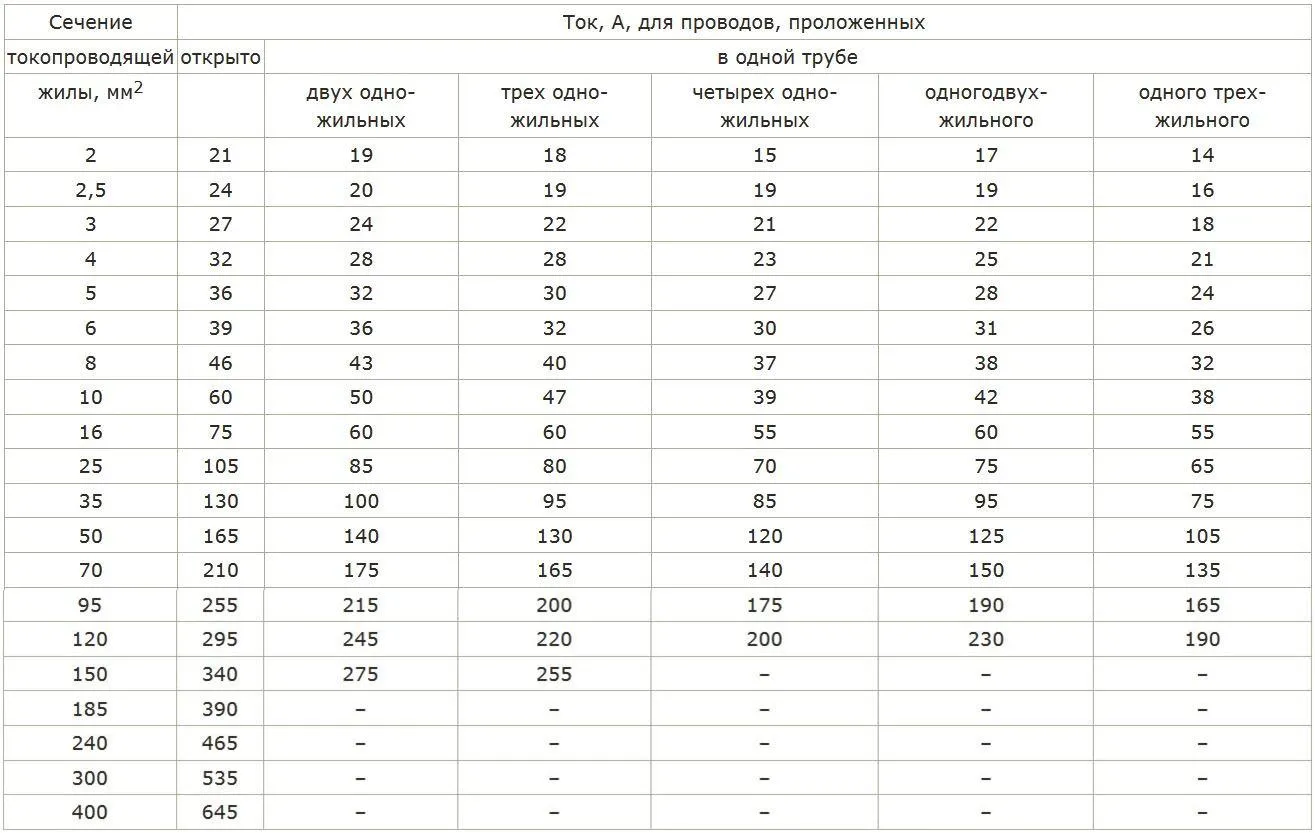

• Подбор требуемого сечения кабеля

Важные нюансы при укладке дачной проводки

Когда вы приступаете к планированию установки электрических проводников на своем загородном участке, необходимо определиться с объемом предстоящих работ. Это может включать как полную замену, так и восстановление существующей электрической сети. Если вы занимаетесь электропроводкой на даче, то важно принять во внимание все эти факторы.

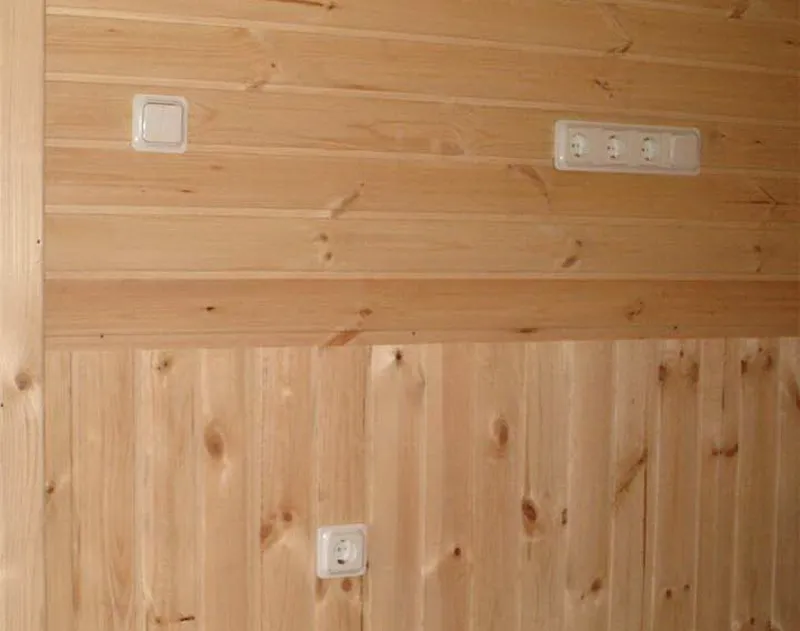

1. Распределительные коробки, счетчик электроэнергии, выключатели и розетки должны располагаться в легкодоступных местах.
2. Выключатели необходимо устанавливать так, чтобы при открывании дверного полотна не происходило их загораживание. Монтаж выключателей ведется на высоте в пределах от 60 до 150 см.
3. Розетки монтируются на достаточном расстоянии от системы водоснабжения и нагревательных устройств на высоте не менее 50 см от пола.
4. Питающие провода к розеткам подводятся по направлению снизу вверх, а к выключателям — сверху вниз.
5. Не допускается выполнение прямых соединений медных и алюминиевых жил.
6. Необходимо исключить расположение розеток в помещениях с повышенной влажностью (ванная и уборная комнаты);
7. Укладка проводки должна вестись по подготовленной схеме, которую рекомендуется сохранить.

Размещение распредкоробок в деревянном доме

Все работы проводятся с соблюдением техники безопасности.

Выбор электроустановочных изделий

Простыми словами электроустановочные изделия — это розетки, выключатели, распредкоробки, щиты и т.д. На них, как и на других материалах для электропроводки, нельзя экономить хоть при ремонте в квартире, хоть в дачном домике.

В России по качеству и распространённости занимают лидирующие места занимают два бренда Legrand и Schneider Electric. В модельном ряде этих производителей есть розетки, выключатели для внутренней и наружной проводки, для монтажа внутри, и снаружи – на дачном участке.

Самые распространенные проблемы

Из-за того, что сельские линии электропередач изначально не были рассчитаны на такую нагрузку как сейчас, падение напряжения вплоть до отключения – явление практически повсеместное.

Для особо «нежных» приборов требуются стабилизаторы напряжения. Их можно установить на даче стационарно, подсоединив отдельную розеточную группу электропроводки.

Если дача используется не круглогодично, то помещения отсыревают. Это приводит к окислению контактов электропроводки.

Зимой при отоплении помещений может появляться конденсат, что вызывает дополнительное окисление. Поэтому в таких дачах провести электропроводку нужно открытым способом на фарфоровых изоляторах или в негорючих пластиковых каналах. Замена поврежденных участков будет простой и удобной.

Если в домике постоянно проживают или имеется автоматическая система отопления с поддержанием плюсовой температуры, тогда проводку на даче допускается делать скрытой.

Но в любом случае нужно сделать заземление и молниезащиту, без них пользоваться электричеством будет небезопасно.

В качестве заземления на даче лучше всего использовать заводские модульно-штыревые системы. Они компактны, надежны, могут устанавливаться на любом грунте.

Проблемы, обусловленные месторасположением дачного участка

Большинство дачных поселков расположено за чертой города. При этом для их питания, как правило, используются старые линии электропередач. Они не рассчитаны на выдерживание больших перетоков электрической энергии, которые образовались в связи с использованием разнообразной бытовой техники. Это сопровождается периодическими перебоями в электрических сетях, которые могут привести к выходу из строя оборудования, установленного на даче. Для исключения указанной проблемы понадобится использовать высокочувствительные защитные автоматы и стабилизаторы напряжения.

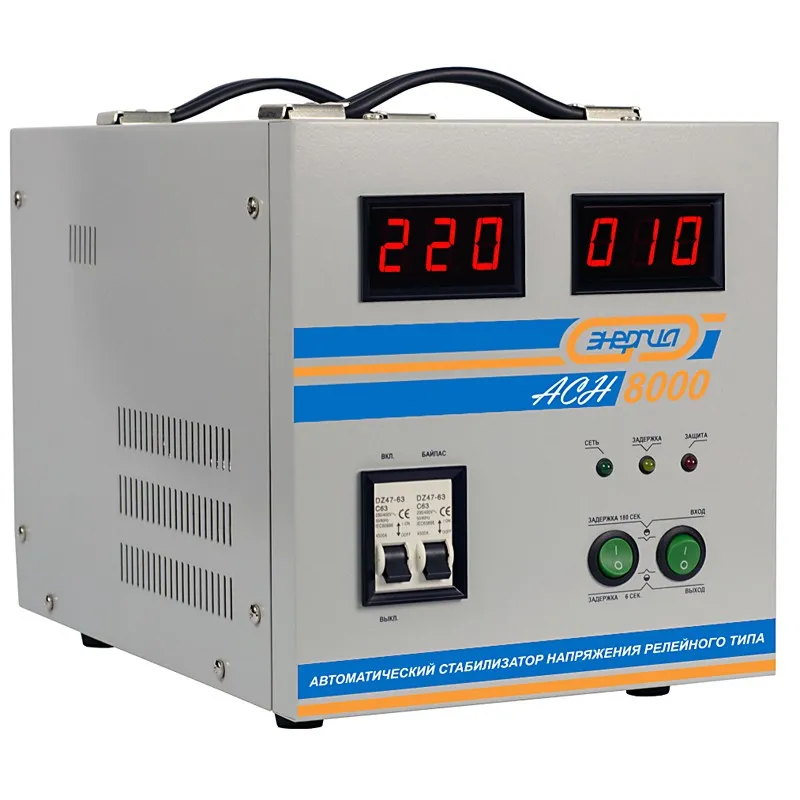

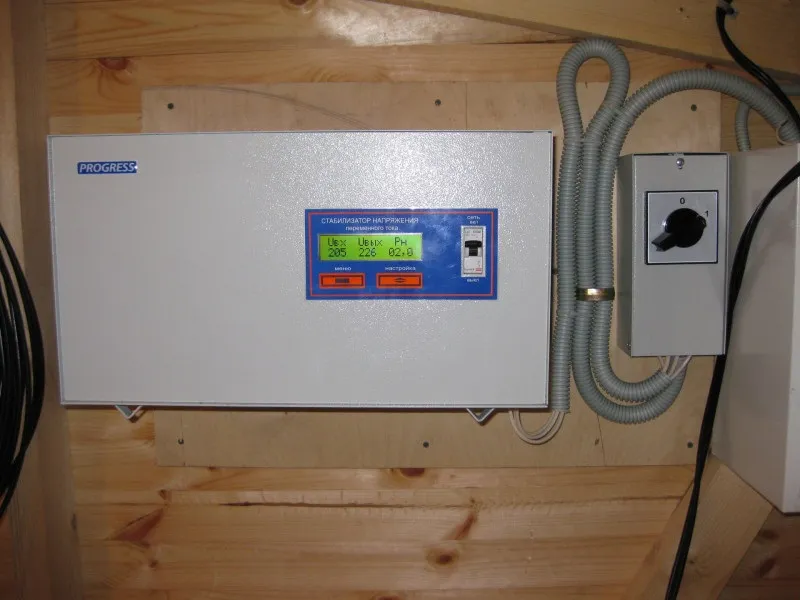

Стабилизатор напряжения для частного дома

На состояние проводки дачного участка сильное влияние оказывает периодичность пребывания в нем. Данный факт необходимо учитывать при выборе способа прокладки проводки, так как без отопления в зимний период времени внутри помещения будет скапливаться влага. Постепенно произойдет окисление контактных соединений, что приведет к короткому замыканию, и как следствие к необходимости проведения восстановительных работ.

Важно! С учетом того, что дачный участок является частной собственностью, владельцы должны самостоятельно позаботиться о монтаже заземляющего контура и громоотвода.

Влияние влаги на проводку

Вторая особенность дачного дома заключается в том, что он используется временно. В большинстве случаев дачные дома используются в течение лета. В холодное время дачи, если можно так сказать, оставляются на произвол судьбы. То есть в это время владельцы к ним практически не наведываются. Как же этот факт сказывается на проводке?

Здесь стоит сказать о том, что в холодное время растет сырость в дачных домах. По сути дела сырость является повышенной влажностью. А влага – это главный враг электричества. В результате на проводах, их соединениях и во внутренних контактах розеток накапливается влага. В некоторых случаях оседает конденсат. Это проявляется тогда, когда владелец приехал в свой загородный дом и начал отапливать его.

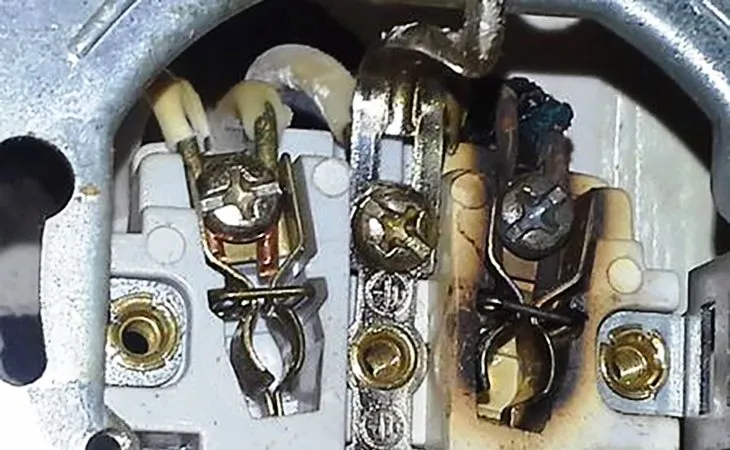

Влага и конденсат приводят к окислению и разрушению контактов. При этом ситуация усугубляется тогда, когда через эти контакты начинает проходить мощный ток. В результате они сильно нагреваются. Конечным итогом этого является преждевременный выход из строя электропроводки и появление потребности в установке новой.

Единственным вариантом предупреждения этой проблемы является соблюдение одинаковой температуры в дачном доме. Но, нет смысла отапливать дом, если в нем никто не живет.

В итоге специалисты рекомендуют прокладывать проводку открытым способом. Это позволит осуществлять быструю замену поврежденных проводов и не возникнет потребность в разрушении штукатурки, чтобы устанавливать новую проводку.

Еще одной особенностью загородного дома является то, что участок, на котором он находится, является изолированным. Это означает то, что для заземления проводки электричества возле дома, который является загородным, нужно монтировать заземляющий контур. Также обязательной и является защита от молний.

Трёхфазный ток и схема электропроводки

Трёхфазный ток был впервые предложен Николой Тесла. Открытие его практического значения, схема передачи при помощи проводов и описание практического преимущества в применении для электродвигателей по сравнению с однофазным русский изобретатель Михаил Осипович Доливо-Добровольский.

Главная особенность трёхфазного тока – это то, что он имеет напряжение между нулевым и фазным проводом в 220 вольт. Это позволяет использовать его для обычной однофазной электропроводки.

В то же время напряжение между двумя соседними фазами, за счёт сдвига фаз на треть, составляет уже 380 вольт. Такое свойство позволяет сэкономить на проводах при передачи электрической мощности на расстояние около 20% меди и алюминия, а также сделать эту передачу более безопасной.

Трёхфазные трансформаторы также меньше своих однофазных собратьев на треть, поэтому, при передаче напряжения от магистральной сети в 1000 вольт до местной сети в 380 вольт используются только трёхфазные трансформаторы.

Для трёхфазных подводящих жил характерно следующая цветовая дифференциация проводов. Жёлтый, зелёный и красный провод означают, соответственно, первую, вторую и третью фазы. Голубой провод используют для нулевой фазы. Жёлто-зелёный провод – защитное заземление.

Как уже говорилось, напряжение между нулевым проводом и любой из фаз составляет 220 вольт. А напряжение между фазами – 380 вольт.

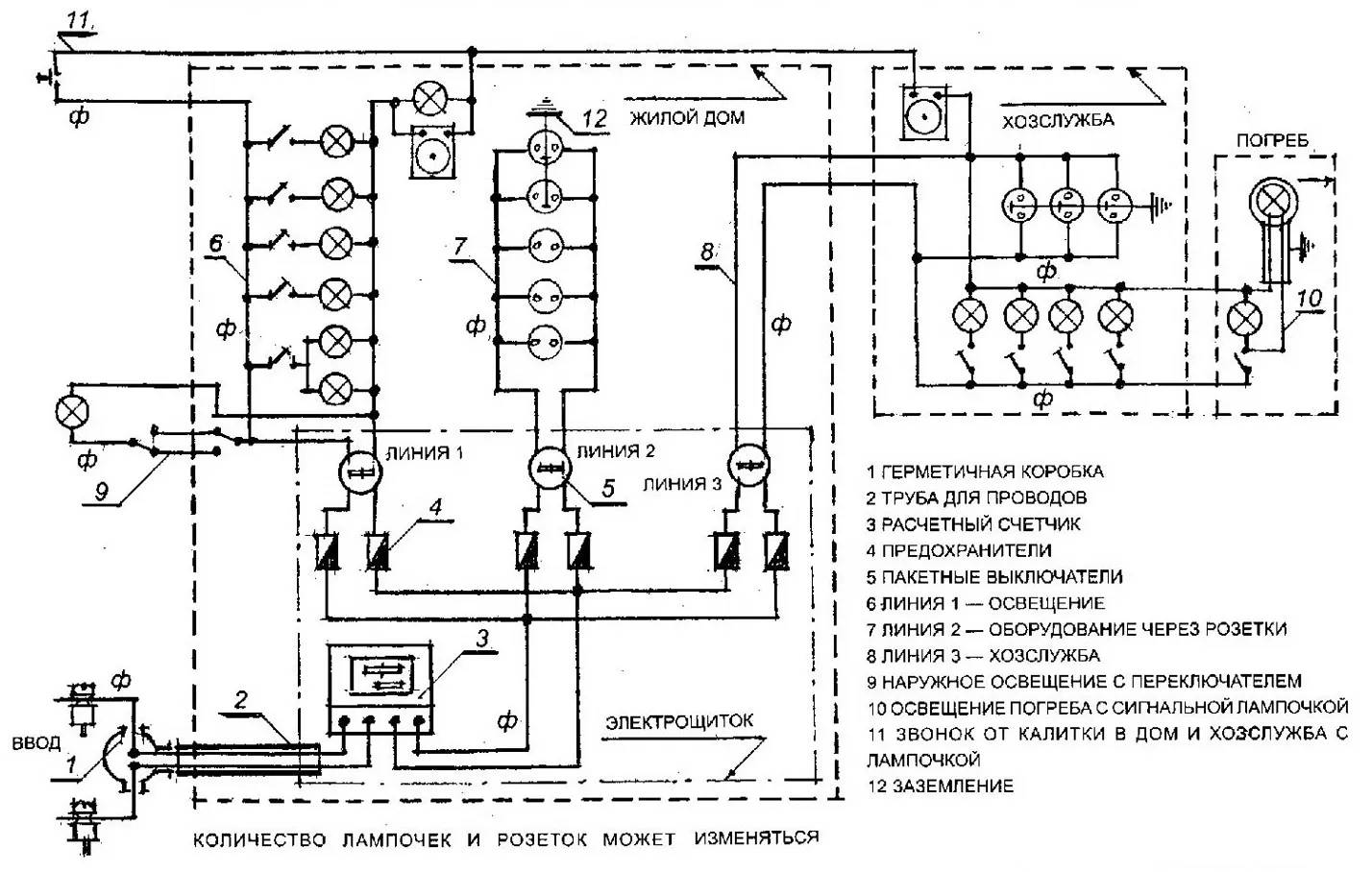

Схема электропроводки на даче (380 вольт) при трёхфазном токе может быть смешанного типа – например, для насоса и котла используется трёхфазное напряжение 380 вольт, а для бытового освещения и приборов – 220 вольт.

Если для питания трёхфазных устройств вам потребуются все три фазных провода, то для питания однофазных будет вполне достаточно отобрать мощность с одной фазы.

При составлении схемы электропроводки выбираете, с какой фазы вы будете отбирать мощность. Если мощность подключаемых приборов в доме достаточно велика, будет рационально брать электрическую мощность с нескольких фаз.

На каждую фазу ставится не менее одного автомата подключения. С этого автомата или группы мощность передаётся на фазные провода электрической сети. Нулевой провод для всей электросети один общий – это нулевой провод трёхфазной сети.

Лучше производить отбор мощности для однофазных сетей до подключения трёхфазных устройств типа двигателей, насосов, домашних пилорам, станков или сварочных выпрямителей.

В этом случае при выходе из строя части сети, связанной с трёхфазным устройством, однофазная сеть останется работоспособной, в случае срабатывания защитного отключения трёхфазного автомата. Однако дополнительно лучше поставить ещё один трёхфазный автомат перед общим входом.

В некоторых случаях необходимо применять все три фазы. Например, для освещения люминесцентными лампами желательно использовать трёхламповые светильники, и лампы каждого светильника запитывать с отдельной фазы.

Это необходимо для того, чтобы избавиться от стробоскопического эффекта, из-за которого сильно устают глаза. Однако в большинстве случаев будет вполне достаточно использовать более современные лампы, которые обладают практически нулевым эффектом мерцания.

Какой тип проводки использовать на даче

Для определения лучшего варианта следует ознакомиться по отдельности с каждым из них. На даче можно использовать открытую и закрытую проводку. Каждый из вариантов имеет свои плюсы и минусы, которые необходимо принять во внимание для окончательного выбора. Также имеются отличия в проведении монтажа.

Открытая прокладка

Данный вариант предполагает открытое расположение кабельных линий (КЛ) непосредственно на стенах дачи, в том числе поверх отделочных материалов. Могут использоваться специальные защитные короба, которые изготавливаются в различном окрасе. Это позволит подобрать элементы под цвет дизайна. Главным достоинством открытой проводки является быстрый монтаж. Также имеется возможность беспроблемного устранения возникающих неполадок и установки дополнительных точек питания.

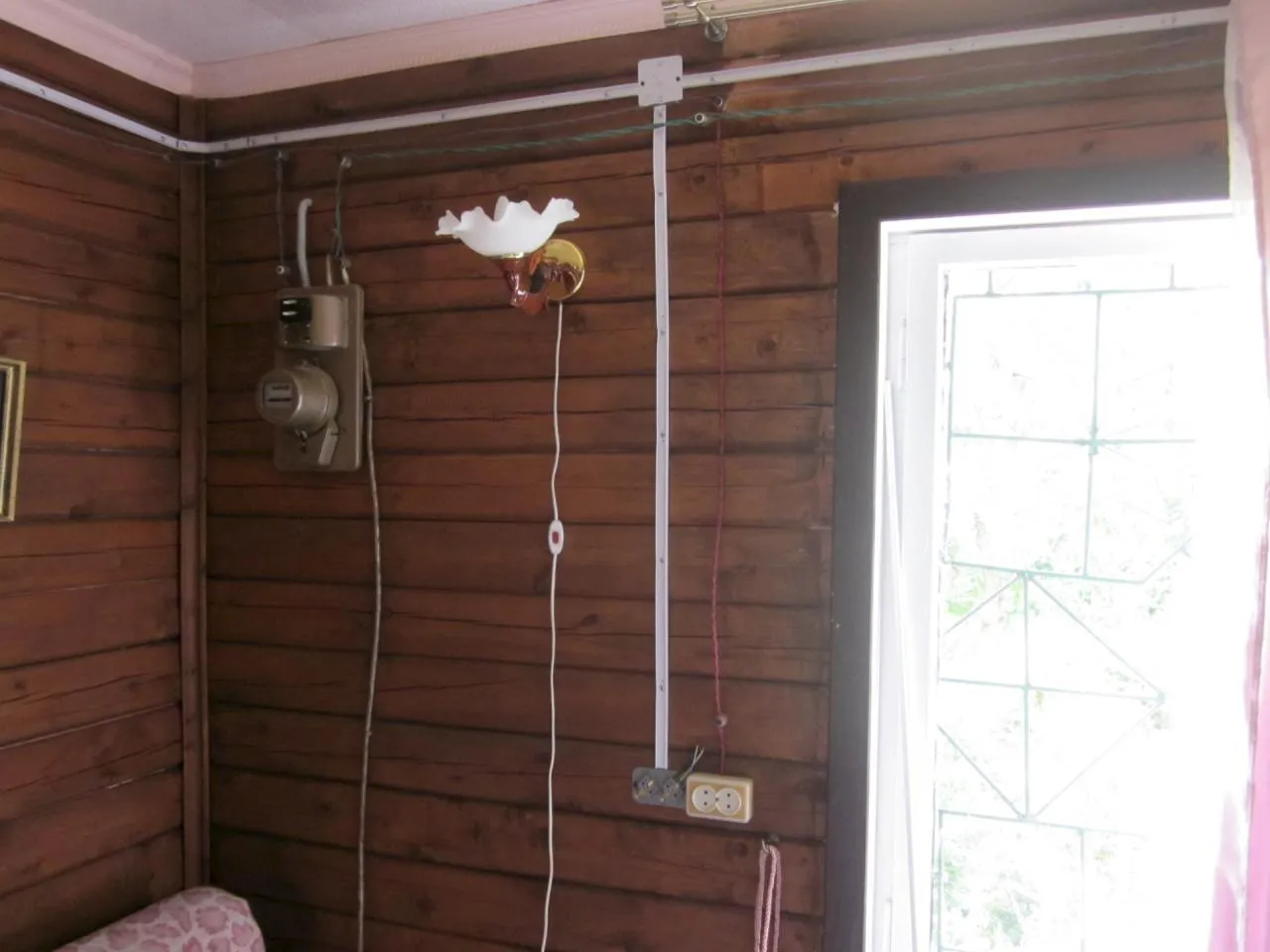

Открытая проводка в кабель-каналах

Единственным отрицательным моментом является эстетическая сторона. Вся уложенная проводка визуально доступна, что может не понравиться некоторым владельцам загородных усадеб.

Открытую проводку рационально использовать на дачах, которые эксплуатируются исключительно в летний период времени.

Скрытая прокладка

Использовать данный вариант электропроводки на дачах с деревянными стенами без отделки невозможно. Закрытая проводка предполагает укладку кабелей в штробы, которые в дальнейшем скрываются под слоем штукатурки. При этом потребуется затратить больше времени и сил, но удастся добиться эстетического вида.

Закрытая укладка проводов сопровождается повышенной безопасностью. Но в случае повреждения отдельных питающих жил понадобиться снимать отделочный слой.

Устройство скрытой электропроводки

Электропроводка в деревянном доме своими руками: монтаж

Монтаж электропроводки начинают, как только будут приобретены все необходимые устройства: кабель, розетки, выключатели, автоматы, осветительные приборы.

Согласно имеющейся схеме монтируют распределительные коробки, фиксируют точки крепления розеток, выключателей и осветительных устройств. Если в помещении все стены будут зашиваться отделочным материалом, кабель прокладывают в металлическом рукаве.

Электропроводку можно спрятать в каркасе подвесного потолка

Выполнение монтажа распределительного щита своими руками

Корпус электрощита закрепляют в установленном схемой месте. После этого выполняют следующее:

• монтируется прибор учета в корпусе щитка;
• на специальный металлический профиль (дин-рейку) устанавливается вводный автомат. К двухполюсному автомату подводят фазу и нейтраль;
• выходные зажимы (клеммы) прибора учета соединяют на вход вводного автоматического выключателя;

Зачистку проводов нужно осуществлять только при выключенном электропитании

• провод заводится в дом и соединяется с входными зажимами прибора учета (счетчика);
• на дин-рейку монтируются реле напряжения, автоматы для разных групп питания (розетки, осветительные приборы), УЗО;
• зажимы электроприборов соединяются одножильным кабелем.

Ввод кабеля в помещение

Ввод питающего кабеля в деревянный дом обязательно должен быть осуществлен согласно ПЭУ и СНиП.

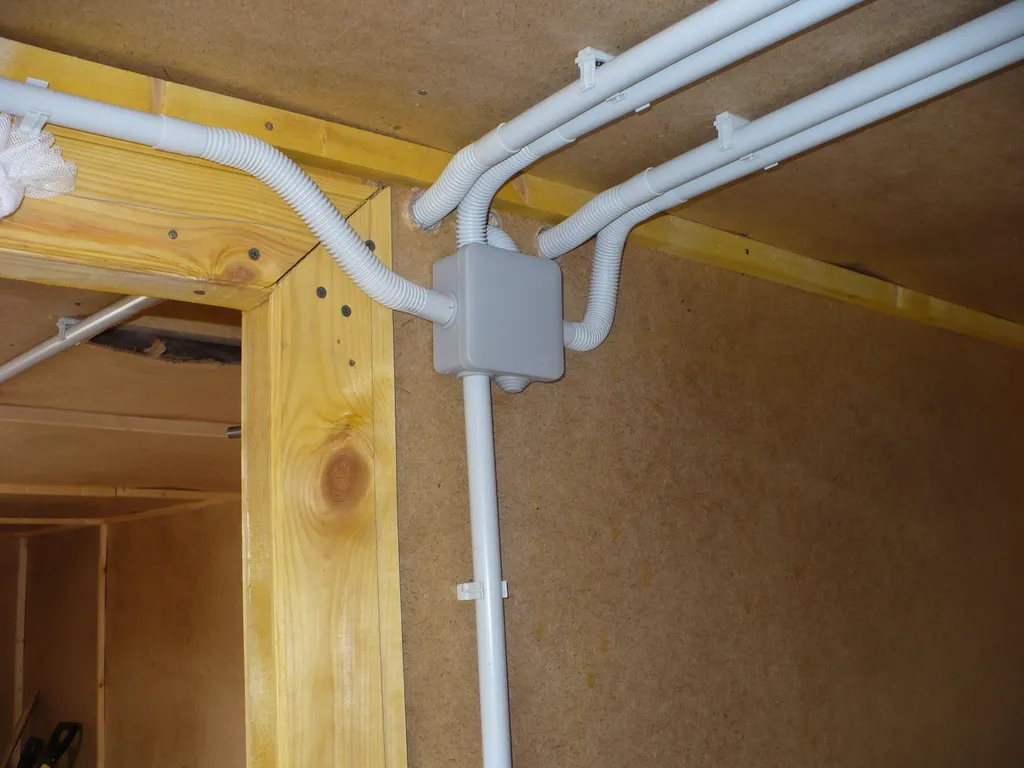

Кабель-каналы для обустройства открытой разводки можно подобрать под цвет отделки помещения

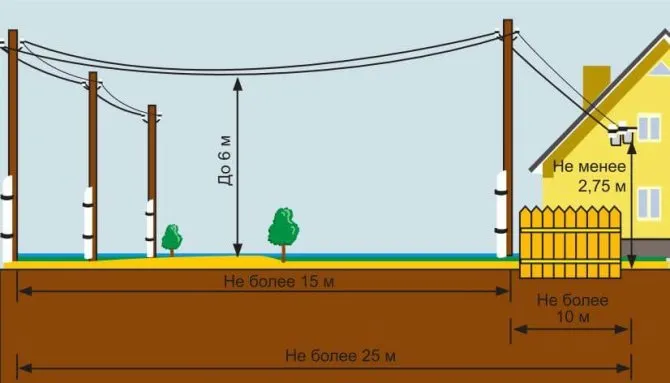

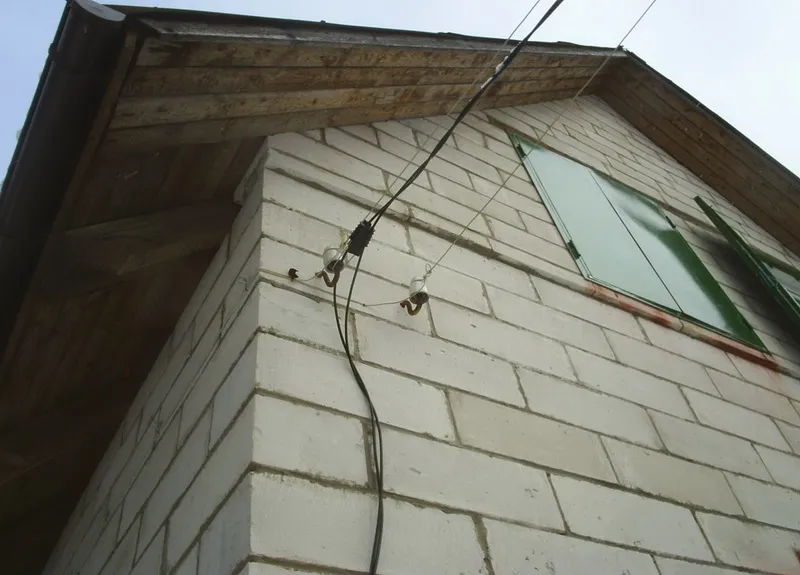

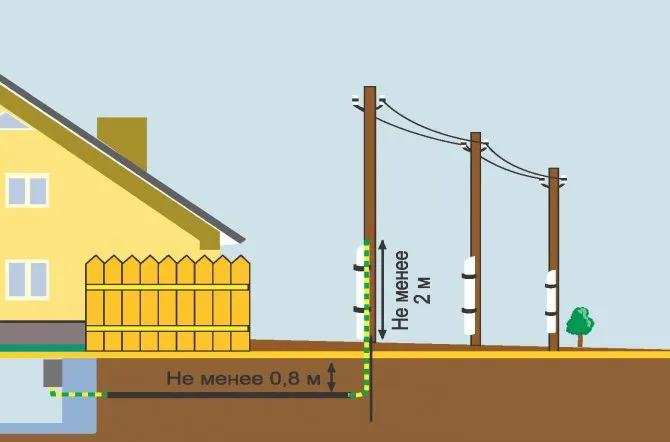

Вводный кабель завести в помещение можно по воздуху или под землей. Следует отметить, что воздушный способ менее затратный, однако не совсем надежный. В таких случаях применяют самонесущие изолированные провода (СИП). При воздушном способе ввода обязательным условием является установка в стене несгораемой гильзы, через которую будет проходить ввод.

Подземный провод прокладывается под землей в металлической трубе, защищающей его от всякого рода воздействий. Такая прокладка кабеля обязательно согласовывается с распределяющим энергопредприятием.

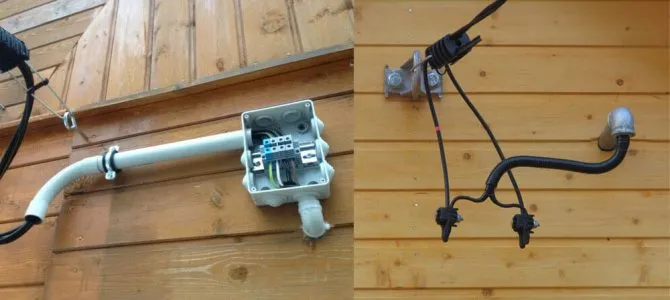

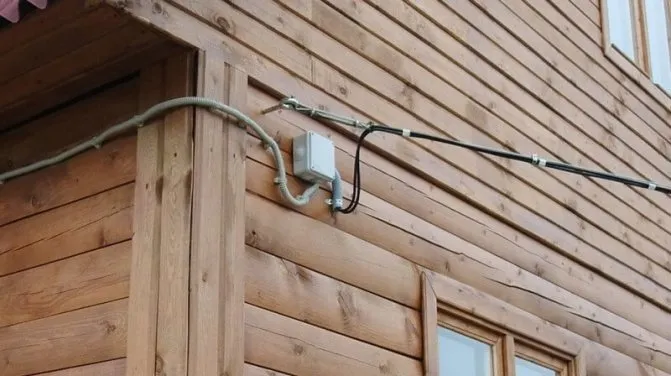

Варианты ввода электрокабеля в дом

Устройство электропроводки в деревянном доме: правила внутренней прокладки кабеля

Если проектом предусмотрена открытая разводка, следует отметить несколько способов ее монтажа:

• керамические ролики для открытой проводки — такой способ удобен для прокладки провода по стене из бревен. Уместен будет в ретро-интерьере;
• металлотрубы — такой способ надежно защищает домостроение от пожара. Трубы должны быть заполнены проводом не более чем на 40%. Рекомендуется применять медный провод, который легко гнется;

Металлическая гофрированная труба используется для безопасной разводки электрокабеля

• кабель-каналы из пластика — каналы крепятся к стене, можно подобрать пластиковые каналы различной расцветки под стать отделке стен;
• плинтус со специальным каналом (желобом) — при этом способе в каналах плинтуса устанавливаются фиксаторы для крепления провода;
• крепление скобами — подбираются пластиковые скобы по размеру сечения провода. Такой способ чаще всего применяют для разводки в хозяйственно-технических помещениях из-за малопривлекательного вида.

Полезный совет! Все проходы электропровода из комнаты в комнату сквозь стену должны обустраиваться металлическими несгораемыми гильзами, через которые протягивается кабель.

В некоторых случаях кабель прокладывают под полом из досок, используя металлические трубы.

Открытая проводка в стиле ретро часто используется в деревянных домах

Настенный монтаж провода в кабель-канале

Возможно с помощью кабель-каналов смонтировать электропроводку в деревянном доме своими руками. Пошаговая инструкция укладки провода в кабель-канале:

• производят разметку линии прохода провода, согласно имеющейся схеме;
• сечение кабель-канала зависит от количества размещаемых в нем проводов;
• снимают крышку короба и крепят его саморезами к стене или потолку. Саморезы располагают с интервалом в полметра. Места поворотов дополнительно укрепляют саморезами;
• в установленных местах монтируют распределительные коробки;
• необходимые провода укладывают в кабель-каналы и защелкивают крышкой. В местах подключения розеток и выключателей оставляют запас провода для их подсоединения;
• соединяют все провода в распределительных коробках, соединяют с зажимами автоматов, выключателей и розеток.

Схема обустройства открытой электропроводки по кабель-каналам

Этапы монтажа можно увидеть на различных фото электропроводки в деревянном доме.

Порядок соединения проводов

Правилами предусмотрено соединение проводов внутри монтажных коробок. Коробки устанавливаются в местах, где будут отводы от основного кабеля. Провода соединяют такими методами:

• соединение можно произвести с помощью самозажимных клемм (Wago). При этом способе достаточно снять 10 мм изоляции с провода. Клеммы подбираются согласно размеру сечения провода вместе с изоляционным покрытием;

Соединение кабеля в распределительной коробке с помощью зажимных клемм

• можно соединить провода с помощью изолирующих колпачков для скрутки. При этом способе изоляция снимается с провода так, чтобы длина оголенного отрезка не превышала длину колпачка. Внутри него имеется коническая пружина. Когда колпачок накручивается на скрутку — пружина надежно зажимает провод, а пластиковая оболочка обеспечивает изоляцию;
• соединение скруткой предполагает очистку проводов от изолирующего покрытия на 4 см и плотное скручивание. Все скрутки рекомендуется пропаять и обмотать изоляционной лентой.

Полезный совет! Количество соединений проводов в сети влияет на способность системы к переносу нагрузок: чем больше соединений, тем ниже нагрузочная способность.

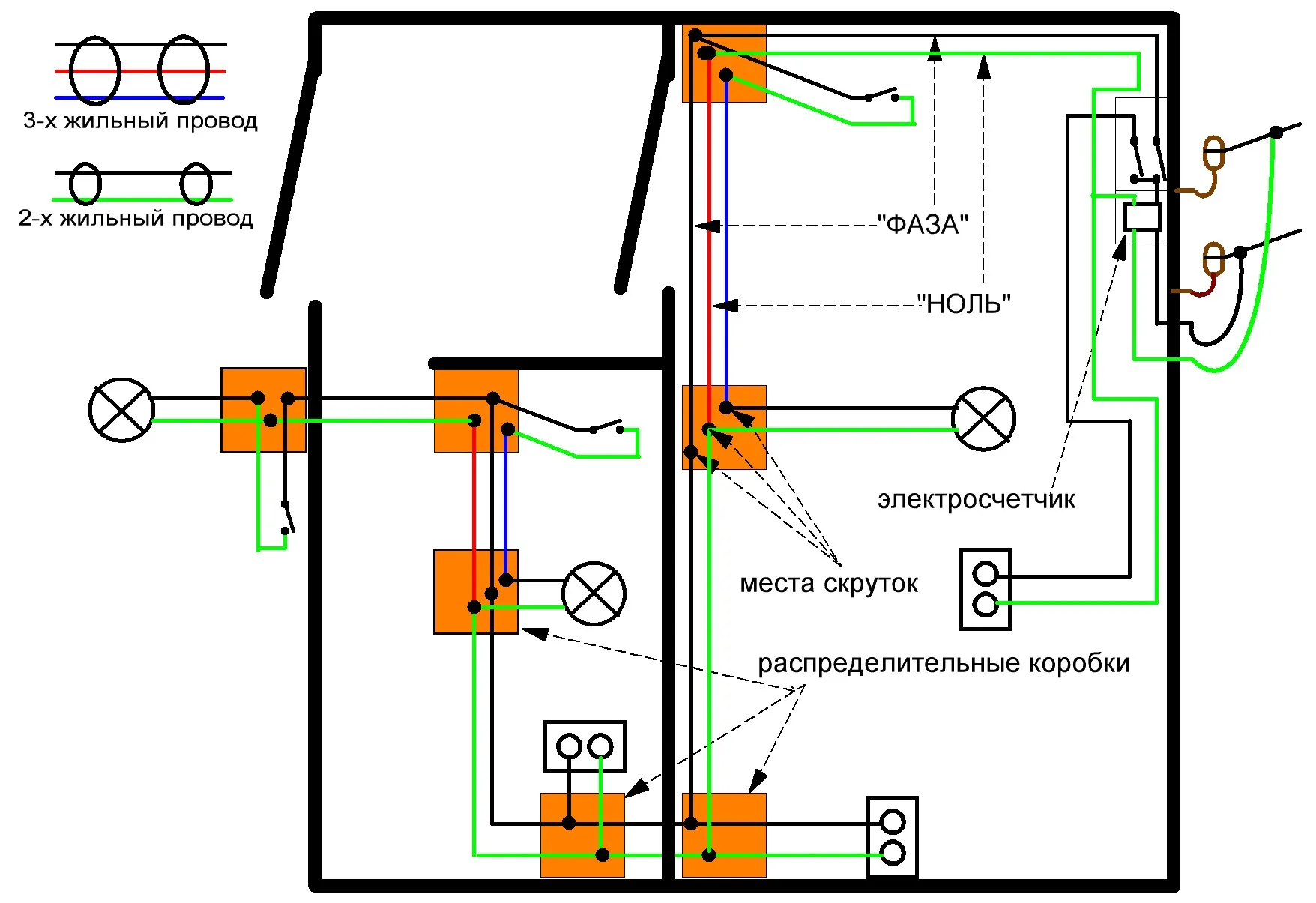

Схема соединения проводов в распределительной коробке под розетку

При соединении проводов необходимо учитывать цвет изоляции. Красный, коричневый цвет изоляции — провода с фазой, синий, белый — нейтраль (ноль), желтый, зеленоватый — провод заземления.

Устройство заземления и монтаж УЗО

Современное оснащение дома бытовой техникой не обходится без таких электроприборов, как бойлер, стиральная машина, холодильник и многих других. Наличие электрооборудования с металлическим корпусом предполагает обязательное устройство заземления.

Точка подключения контура заземления

Порядок устройства заземления следующий:

• подготавливаются три стержня арматуры длиной 3 м и диаметром 3 см. Выкапывается траншея в форме равностороннего треугольника с длиной стороны 1 м. Глубина траншеи 30 см. Арматуру помещают в землю по углам получившегося треугольника;
• стержни арматуры соединяют между собой металлическим уголком с помощью сварки;
• к одному из углов приваривают петлю (проушину) и с помощью винтового соединения или путем сварки крепят прут из стали толщиной 1 см.
• прут укладывают в траншее таким образом, чтобы соединить его с заземляющим проводником в электрощите. Заземляющие жилы кабелей имеют изоляцию желто-зеленого цвета.

Обустройство контура заземления

Чтобы обезопасить человека от электротока при его утечке на корпус электрооборудования, применяют устройство защитного отключения (УЗО). Это устройство монтируется в щитке после прибора учета. Исходя из величины номинального тока в сети подбирают параметры УЗО, которое реагирует на малейшую утечку тока. Наличие такого устройства особенно важно для комнат с повышенной влажностью.

Заземление на даче своими руками. Схема установки электродов. Схема расположения заземляющих элементов и обвязки. Схемы заземления в частных домах, материалы для контура, монтаж.

Номинальное значение тока для УЗО принимается выше, чем ток автомата в этой цепи. Значение тока утечки берется исходя из типа помещения. Для ванной оптимальным выбором будет УЗО с током утечки 10 мА, для других помещений 30 мА.

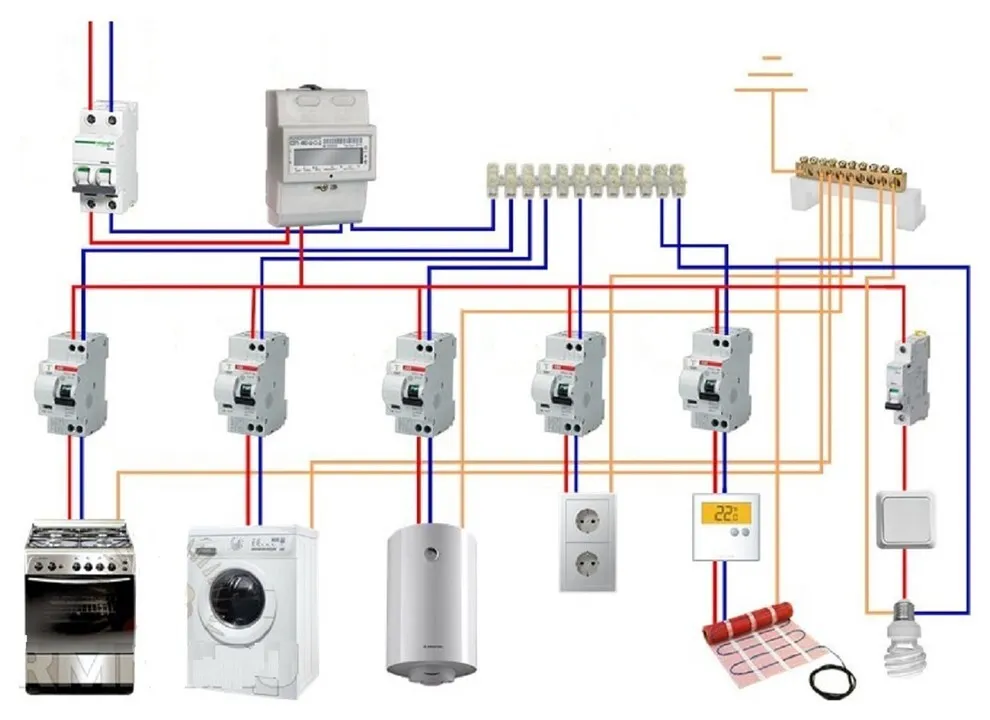

Элементы электрощитка и схема их подключения

От чего зависят маршруты контуров?

Здесь надо сказать, что есть два фактора, который влияют на маршруты всех кабелей. Ими являются:

• материал, из которого сделан дачный дом;
• способ монтажа (открытый или скрытый).

В том случае, если дачный дом является деревянным, то скрытая проводка будет проходить через перекрытие (пол или потолок) и далее будет подниматься к розеткам или опускаться к выключателям и светильникам.

Согласно ПУЭ такая проводка должна находиться только в металлических трубах или металлических лотках. Соответственно, такой маршрут обозначают на схеме.

Если дачный дом сделан из кирпича, то скрытая проводка может проходить по стенам. При этом она должна находиться на 15-30 сантиметров ниже потолка или на 30 сантиметров выше уровня пола, а также в 15-ти сантиметрах от угла стены, оконного и дверного проемов.

В тех ситуациях, когда планируется открытая проводка, то она может прокладываться таким образом, чтобы сэкономить кабель. Конечно, он должен располагаться в горизонтальном или вертикальном положении. Углы сгибов должны равняться 90 градусов.

Открытую проводку можно делать с помощью кабель-каналов, гофротруб, металлотруб, или же путем монтажа кабеля на стену. Последний вариант для деревянной дачи недопустим.

Согласно правилам, нужно исключить контакт кабеля с деревом, ведь в случае короткого замыкания дерево быстро загорится.
Открытый кабель можно монтировать только на фарфоровых роликах или изоляторах.

Полезный совет: открытый монтаж проводки своими руками является более предпочтительным, поскольку проводка электрики в загородном доме подвергается воздействию влаги. Однако если нет желания искажать вид интерьера, то скрытую под штукатуркой проводку следует помещать в пластиковые трубы. В результате провод будет свободно размещаться в середине трубы и в случае необходимости его можно легко извлечь и заменить.

Составляющие разных контуров

Теперь вы знаете, что нужно учитывать при проектировании маршрутов проводки. Проводка будет состоять из медных кабелей, который должны иметь определенное сечение.

Если ветвь предназначена для светильников, то это сечение не должно быль меньшим, чем 1,5 кв. миллиметра. При этом ветвь должна иметь АВ на 10А и УЗО. АВ и УЗО размещаются в распределительном щитке.

Для контуров, которые будут подключать розетки, используется медный провод с сечением 2,5 кв. миллиметра. Сечение может быть и больше. Его определяют, учитывая мощность подключенных приборов. Об алгоритме определения сечения мы уже рассказали.

АВ должен быть рассчитанным на 25 ампер. Для устройств, которые имеют большую мощность, делают отдельные ветви проводки. Так, должны быть свои ветви для отопительной техники, электроплиты, стиральной машины, кондиционера. Сечение кабелей и номинальные токи АВ, УЗО зависят от характеристик конкретных приборов.

Все кабели должны быть трех- или пятижильными. Это зависит от количества фаз.

Все эти контуры обозначают на схеме. Также на ней обозначают ветки для дополнительных зданий и наружного освещения. Эти ветви также должны обладать УЗО и АВ.

Инструменты и материалы

После составления схемы приступают к монтажу проводки. Эту процедуру осуществляют с помощью таких инструментов:

1. Дрели со сверлами по дереву или по кирпичу, или же по камню.
2. Болгарки, оснащенной алмазным кругом (для создания штроб в кирпичном доме).
3. Перфоратора с бурами для кирпича.
4. Набора отверток и гаечных ключей.
5. Монтажного ножа.
6. Бокорезов.
7. Пассатижей.
8. Индикаторов фазного провода и для определения целостности цепи.
9. Плоскогубцев и клещей.

Что касается материалов, то они должны быть представлены:

1. Электропроводами.
2. Монтажными и распределительными коробками.
3. Изолентой.
4. Клеммниками
5. Фарфоровыми роликами (если в дачном доме будет монтироваться ретро проводка).
6. Розетками.
7. Выключателями.

Последовательность монтажа

Если дача является старой и проводка в ней меняется, то сначала полностью отключают старую проводку. При этом выводят отдельную временную розетку, к которой будут подключаться необходимые электроприборы.

Далее, если надо делают штробы, устанавливают монтажные и распределительные коробки. Потом прокладывают и соединяют провода. Следующий этап заключается в проверке каждой ветви на короткое замыкание и сопротивление изоляции. После этого, можно заштукатуривать или скрывать кабели, а также подключать к распределительному щитку и к общей сети.

Проводка в комнате на даче. Видео:

Особенности и сфера использования многожильного гибкого медного кабеля Составление схемы электропроводки однокомнатной квартиры, подбор нужного оборудования Виды и области применения металлических кабель-каналов Преимущества и недостатки алюминиевой проводки

Напряжение электропроводки на участке. Что следует учесть?

Планируя развести провода и кабели по участку, необходимо учитывать, что в зависимости от типа устройств, которые вы хотите подключить к сети, вам потребуется электричество с различными напряжениями, в том числе:

Напряжение 220В

Такое напряжение тока подается в дом и может быть также использовано в саду, например, для питания электрического оборудования и освещения, включая лампы, оснащенные энергосберегающими лампочками.

Большинство электроприборов и светильников адаптированы к этому напряжению. Однако, не забывайте, что 220 вольт — это очень мощное напряжение, и при контакте с ним можно получить серьезные травмы, вплоть до летального исхода. Поэтому, если вы приняли решение использовать для разводки электричества на вашем участке напряжение 220В, следует убедиться, что все компоненты электропроводки соответствуют требованиям безопасности.

Основная проблема заключается в защите цепи питания приемников (ламп, электрических устройств) с помощью двух автоматических выключателей. Для решения этой проблемы можно установить:

• Автоматические предохранители. Чтобы выбрать оптимальную модель, определить, сколько энергии потребляется для установки, когда все потребители подключены;
• Выключатели остаточного тока. Их задача — защитить пользователей от возможных поражений током.

Оба выключателя должны быть установлены в доме или дополнительном распределительном щите, который должен быть расположен как можно ближе к потребителям электроэнергии.

Если вы планируете прокладывать электропроводку под землей, следует выбрать правильные кабели (трехжильные кабели с минимальным поперечным сечением 2,5 мм) и качественную изоляцию. Также не забывайте про глубину промерзания грунта и защиту кабелей от дождевой воды — поэтому минимальная глубина, на которой следует делать подземную электропроводку на участке должна составлять не менее 70 см.

Напряжение 12В или 24В

Такие напряжения электросети еще называют безопасными, потому что при контакте с такими проводами не возникает риска и угрозы здоровья для людей и животных.

По этой причине ток с таким напряжением обычно используется для питания подсветки прудов и системы водяных насосов. Если на вашем участке есть садовый фонтан, вы также можете использовать устройства с таким напряжением для перекачки воды.

Вообще, учитывая, что это все-таки улица, а не дом (на которой есть агрессивное солнце, ветер, дождь, снег и т. п.) желательно выбирать электрооборудование для сада именно напряжением 12В или 24В. И стараться проектировать проводку таким образом.

Однако, увы, для освещения сада такого напряжения может оказаться недостаточно (если вы собираетесь установить обычные светильники). С таким небольшим напряжением качественно и ярко освещать участок будут только светодиоды.

Проблемы покупки светодиодных светильников для сада сегодня нет. Их можно купить практически на любом строительном рынке или магазине. Единственное — они будут стоить несколько дороже обычных ламп. Если вы не найдете светильник нужного напряжения — проблему можно решить установкой трансформатора.

Выбирая трансформатор для освещения участка следует помнить, что его мощность должна превышать мощность всех приемников, одновременно подключенных к сети. Также важно поперечное сечение проводников в проводах, которое следует выбирать, в зависимости от длины установки и ее нагрузки. Как и в случае 230В, система 12/24 В должна быть оснащена автоматическими выключателями для ее защиты. Они должны быть установлены после трансформатора.

При проектировании размещения электрооборудования в саду следует также определиться с типом напряжения, в зависимости от того, какие приемники вы планируете установить:

• Домофон, дверной звонок, видеофон — 12В или 24В;
• Основное освещение — 220В, с защитой выключателями перегрузки по току и остаточного тока;
• Точечное (локальное) освещение — 220В или 12, 24В;
• Автоматические ворота — 220В, оснащенная переключателями максимального тока и остаточного тока;
• Розетка для садовой техники — 220В, в этом случае для обеспечения безопасности использования в распределительном щите должны быть установлены предохранительные выключатели;
• Автоматический полив сада — 24В, контроллер и монтажная коробка автоматического полива требуют подключения к источнику питания с безопасным напряжением;
• Освещение и фильтрация пруда, бассейна — 24В или 220В.

Подготовка монтажной схемы

Для составления схемы распределения питания на даче можно использовать два варианта:

• классический — с применением обычного карандаша и бумажного носителя информации;
• современный — с помощью специализированных компьютерных программ.

При выполнении работ не требуется соблюдать установленных норм и правил. Достаточно точно отобразить места установки выключателей, розеток, ламп, оборудования, распределительных коробок, а также места расположения КЛ. Предварительно рекомендуется нанести схематичный план загородного домовладения.

Схема электропроводки в дачном доме

Как влияет местоположения дачи на проводку?

По причине того, что большинство дач располагаются за городом, линии электропередач там нередко бывают старыми, а потому не выдерживающими больших мощностей. Ведь еще несколько десятилетий назад не было такого большого количества разнообразной техники и не было необходимости в её использовании. Но времена изменились, и теперь нагрузка на ЛЭП велика. Из-за этого постоянно происходят перебои. Также усложняют ситуацию новостройки, которых не предусматривалось при проектировании линии.

С этой проблемой можно справиться, если ставить надёжные автоматические выключатели. Тогда сеть будет справляться с перебоями, и выключать ток при резких перепадах.

Временное пребывание на даче тоже влияет. Ведь обычно в нём обитают только летом, а в холодное время он пустует. Тогда в нём накапливается сырость, которая потом становится конденсатом, когда дом начинают отапливать. В итоге это приводит к тому, что контакты окисляются и разрушаются. А при сильном нагреве из-за большой нагрузки они ломаются ещё быстрее. Тогда потребность в новой проводке появится очень быстро.

У этой задачи есть только один вариант решения – постоянно поддерживать в доме примерно одну и ту же температуру. Тогда, если там планируется жить, то электропроводка делается закрытой. Если нет, то её лучше делать открытой, чтобы не было проблем с заменой.

Важно помнить, что участок с дачей представляет собой изолированную площадь. Для заземления необходим заземляющий контур. Необходимостью ещё считается защита от молний, громоотводы.

Разметка помещения

Для того чтоб выполнить разметку помещения Вам потребуется:

1. обычный строительный уровень;
2. водный или лазерный уровень;
3. строительный карандаш;
4. отбивочная нить;
5. рулетка.

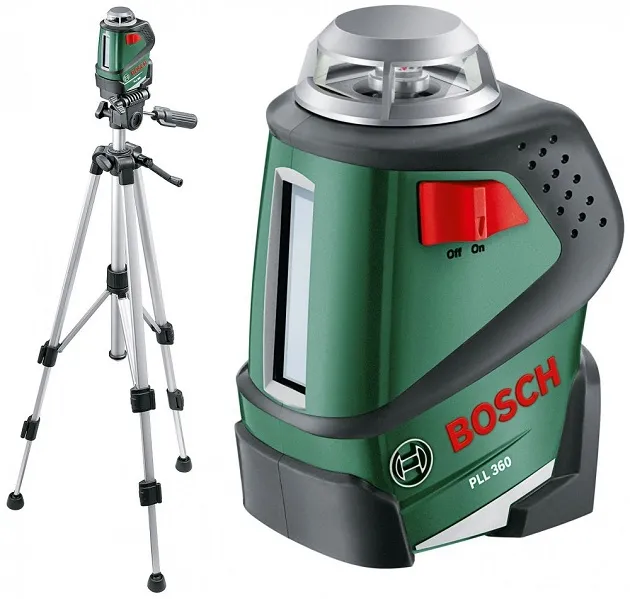

Первоначально с помощью лазерного нивелира (водного уровня) и рулетки отмечаем места установки розеток, выключателей. Далее с помощью строительного уровня или лазерного нивелира и карандаша (отбивки) размечаем с помощью строго горизонтальных линий спуски с потолка к розеткам и выключателям для последующего штробления.

С помощью лазерного нивелира отмечаем на потолке места прокладки кабель-проводниковой продукции для последующего монтажа креплений для гофры и прокладки кабелей.

Отмечаем место установки распределительной коробки, которое должно быть выбрано таким образом, чтоб затраты кабельно-проводниковой продукции были минимальными.

Важно! При разметке потолка учитывайте что в распределительную коробку будут сведены все кабеля от розеток и выключателей и вводные кабеля на розеточные группы и цепи освещения, поэтому при монтаже креплений для гофры необходимо просчитать сколько кабелей куда будут идти.

Расчет нагрузки

Чтобы сделать электропроводку на даче, сначала нужно определиться с нагрузками в каждом помещении. Для этого надо:

• начертить поэтажный план дачи с указанием мест расположения всех электроприборов постоянно или временно подключаемых к электросети;
• выбрать оптимальную точку ввода кабеля на дачу;
• выбрать место расположения главного электрощита (на большой даче иногда устанавливают отдельные электрощиты на каждый этаж;
• после этого считается мощность нагрузки по комнатам и типам приборов.

Для определения токов, протекающих по электропроводке необходимо мощность разделить на напряжение сети 220 В. Для удобства и минимизации расходов на провода и сопутствующие материалы необходимо разбить все электроприборы на группы по типам и расположению.

Обычно выделяется пара осветительных групп, две-три розеточных. Для гаража, бани, санузла выделяют отдельную группу.

Розетки в помещениях с повышенной влажностью подключаются через маломощный разделительный трансформатор.

Электропроводку желательно делать в двойной изоляции. Это необходимо для дополнительной защиты от поражения электрическим током.

На основании плана и расчетов будет составлена схема проводки, которой надо строго придерживаться.

Определение расчетных нагрузок

После составления предварительной схемы проводки на пригородной усадьбе, следует приступить к расчету нагрузки. Для этого понадобится учесть мощность всех электрических приборов, а также ламп освещения. Для минимизации расходов на КЛ рекомендуется разбить на несколько групп потребителей электроэнергии. Формирование групп ведется с учетом месторасположения и типа оборудования.

При правильном расчете нагрузок удастся избежать токовых перегрузок жил кабеля, а соответственно и повреждений.

Распределение нагрузки по группам потребителей

Подключение к опоре ВЛЭП по воздуху и под землёй

Чтобы делать электропроводку, дача должна быть подключена к электросети. Практически во всех случаях на улице проходит воздушная линия электропередач. Подключение к ней возможно либо по воздуху, либо под землёй. Теперь поговорим о том, как сделать правильный ввод в дом и подключение к воздушке, а также какой провод использовать.

Для прокладки кабеля от опоры до дома по воздуху используется провод СИП. Для прокладки под землёй используют либо обычный кабель типа ВВГ и его прокладывают в ПНД трубе, либо в земле без трубы прокладывают бронированный кабель типа ВБбШв.

При прокладке по воздуху делается ответвление от воздушной линии с помощью кабельных зажимов (ЗОИ, ЗОРЗБ, ЗПА, Z 206 и множество других), закрепленных натяжной арматурой. Далее кабель натягивают на трубостойке без промежуточных опор, если длина линии менее 25 метров и с ними, если длина превышает 25 метров (подробнее в Главе 2.4 ПУЭ, см. пункт 2.4.12.).

От трубостойки, закрепленной на фасаде или крыше дома, СИП ведут вдоль фасада в гофре из ПВХ, если это не солнечная сторона. А если же сторона солнечная, то ПВХ-гофра не подходит – она разрушается под воздействием ультрафиолета, используйте черную гофру из полиэтилена или металлическую.

Кроме трубостойки СИП может быть натянут с помощью натяжной арматуры (другое название — анкерные зажимы) закрепленной на фасаде.

Переход с СИП на ВВГ-нг-ls или другой медный кабель выполняется на фасаде дачи во влагозащищенной распределительной коробке, с помощью тех-же ответвительных зажимов «орешков».

Всегда от кабеля СИП и дальше в дом прокладывается медь. Кроме прокладки провода от столба до фасада дачи также встречается, когда щит учета устанавливают на опоре или во дворе на трубостойке, в общем требования для ответвления аналогичны. Возле трубостойки или в другом месте нужно разместить заземлитель, желательно как можно ближе к вводному щиту.

Прокладка проводов

Для наружной электропроводки предусмотрены специальные выключатели, розетки и распределительные коробки. Используйте на даче именно их.

В случае скрытой электропроводки рекомендуется кабель прокладывать в гофрированной пластиковой трубе. В дальнейшем это позволит без ущерба для интерьера заменить поврежденный провод.

В распределительных коробках соединения проводов надо делать через клеммную колодку, если позволяет размер, или в скрутку с использованием СИЗ.

Все контакты должны быть тщательно заизолированы. Если есть возможность можно и пропаять. Заземляющий провод необходимо подключать через болтовое соединение.

Автоматы защиты от перегрузок, как и выключатели освещения, устанавливаются на фазный провод. При подключении розеток нужно проверить правильность подсоединения нулевого и заземляющего провода.

Проводка на даче своими руками тоже должна проводится с соблюдением всех правил устройства электроустановок и строительных норм. Кабель должен пролегать горизонтально или вертикально.

Подводка к выключателям производится сверху, к розеткам снизу. При прокладке сквозь стены дачи кабель электропроводки должен проходить через защитную трубу.

После окончания монтажа вся электропроводка проверяется на отсутствие короткого замыкания, с помощью мегометра определяется сопротивление изоляции.

Все работы по прокладке электропроводки не требуют высокой квалификации. Наиболее ответственные моменты, такие как прозвонка, можно поручить электрику.

Схема электропроводки должна быть изготовлена в нескольких экземплярах с указанием расстояний от пола, проемов, потолка и храниться с документами на дом и участок.

Подбор требуемого сечения кабеля

После определения нагрузок всех питающих линий можно приступать к выбору сечения токопроводящих жил. Для этого необходимо вычисленную расчетную мощность разделить на напряжение сети, что позволит определить величину тока. По полученному значению осуществляется подбор сечения КЛ, используя таблицы ПУЭ 1.3.4 и 1.3.5. С помощью первой подбираются проводники с алюминиевыми, а второй — медными жилами.

Таблица ПУЭ 1.3.5 допустимых токов кабелей

Требуемую длину проводников можно ориентировочно определить по ранее подготовленной схеме.

Источники

• https://grand-electro.ru/elektroprovodka/shema-elektroprovodki-na-dache-proektirovanie-i-montazh-svoimi-rukami.html
• https://samelectrik.ru/kak-sdelat-elektroprovodku-na-dache.html
• https://FoxRemont.com/engineering/wiring/shema-elektroprovodki-na-dache.html
• https://Nedvio.com/razvodka-elektriki-i-elektroprovodki-po-dachnomu-uchastku-nyuansy-montazha/
• https://pauk.top/elektroprovodka-na-dache.html
• https://EvoSnab.ru/ustanovka/na-obektah/dachnaja-elektroprovodka
• https://DiesElit.ru/osnovy/elektroprovodka-na-dache.html

Какие цветы посадить на даче чтобы цвели все лето многолетники?

Существует множество многолетних цветов, которые могут цвести на даче в течение всего лета. Некоторые из них:

1. Лаватера: это многолетнее растение с яркими цветами, которые начинают цвести в июне и продолжаются до октября.

2. Герань: это красивое многолетнее растение с ароматными цветами, которые могут цвести на даче с мая до заморозков.

3. Лилейник: это многолетнее растение с яркими цветами, которые могут цвести на даче в течение всего лета.

4. Флоксы: это многолетние растения с множеством ярких цветков, которые могут цвести на даче с июня по август.

5. Розы: это красивые многолетние растения с ароматными цветами, которые могут цвести на даче с июня по октябрь.

6. Чабрец: это многолетнее растение с красивыми цветами и приятным ароматом, которые могут цвести на даче с июня по август.

7. Астры: это красивые многолетние растения с множеством цветов, которые могут цвести на даче с августа по октябрь.

8. Хоста: это многолетнее растение с красивыми листьями и яркими цветами, которые могут цвести на даче с июля по сентябрь.

9. Эхинацея: это многолетнее растение с красивыми цветами, которые могут цвести на даче с июня по август.

10. Лютик: это многолетнее растение с ароматными цветами, которые могут цвести на даче с мая по июнь.

Выбирая цветы для дачи, обращайте внимание на их требования к свету, почве и влаге, чтобы они росли и цвели наиболее эффективно.

Видео. Монтаж электропроводки своими руками. Подробная инструкция по замене проводки в панельном доме
