Схемы подключения насосов к электропитанию: как правильно подключить скважинный насос?

Если вы планируете установить скважинный насос, важно знать, как правильно подключить его к электрической сети. В статье «Как правильно подключить скважинный насос? — Электрика» вы найдете полезные советы и схемы подключения насосов к электропитанию, которые помогут избежать ошибок и неприятных сюрпризов в будущем.

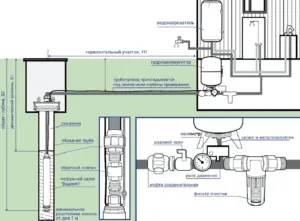

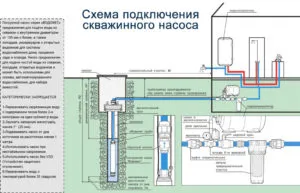

Схемы подключения насоса на скважину с автоматикой и реле

Как правильно подключить скважинный насос?

Скважинные насосы применяют для перекачивания питьевой воды из глубоких выработок к дому. Агрегат служит для организации систем домашнего водопровода, а также широко используется в оросительных комплексах, предназначенных для сельского хозяйства и садоводства.

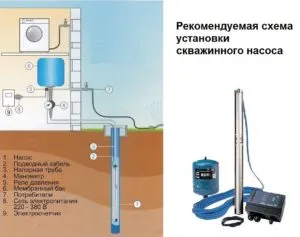

Подключение насоса к скважине.

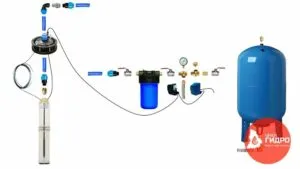

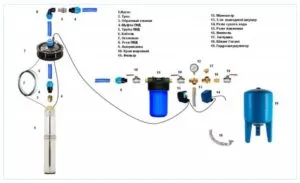

Комплект скважинного насоса

Погружные насосы для удовлетворения бытовых нужд рассчитаны на работу в скважинах Ø 75-100 мм. Модели различают по мощности, силе напора, производительности и типу привода (однофазный, трехфазный).

Стандартная комплектация перекачивающего оборудования выглядит следующим образом: насос плюс кабель электропитания.

Такой компоновки бывает достаточно, если аппарат предполагается использовать на даче для полива сада и огорода.

Для организации водоснабжения дома устройства оснащаются пультом управления и дополнительным оборудованием:

  • блок автоматики;
  • манометр;
  • реле давления;
  • гидроаккумулятор;
  • обратный и сливной клапаны;
  • фильтрующие элементы;
  • узел защиты глубинного насоса;
  • стабилизатор электрического напряжения.

Пакет управления состоит из реле и набора датчиков, контролирующих состояние установки и позволяющих осуществлять ее работу в автономном режиме без участия человека.

Мембранный аккумулятор предназначен для выравнивания силы напора системы водоснабжения.

Датчик защиты и стабилизатор напряжения поддерживают работу механизма во время аварийных ситуаций, в числе которых:

  • низкий уровень воды в скважине;
  • обрыв фазы;
  • скачки напряжения;
  • короткое замыкание;
  • перегрузка или недогрузка насоса;
  • перегрев двигателя.

Подключение скважинного насоса без вспомогательного оборудования

Способ подсоединения устройства без дополнительного оборудования допускает его краткосрочную работу под строгим контролем пользователя. Такая схема подключения скважинного насоса объясняет сам принцип запуска агрегата и не может служить эталоном для постоянного применения.

Последовательность действий:

  1. Перед сборкой конструкции необходимо проверить работу электродвигателя. Для этого на 10 секунд подсоединить его к сети и убедиться в отсутствии посторонних звуков.
  2. Низ обсадной трубы оборудовать фильтром грубой очистки.
  3. Через проушины в корпусе с помощью стального троса присоединить механизм к фланцу оголовка.
  4. На всасывающий трубопровод с расстоянием 1-7 м от насоса установить обратный клапан.
  5. Подсоединить питающий кабель.
  6. Аккуратно, без рывков опустить устройство в скважину до касания с грунтом. Затем плавно поднять на высоту 1 м от дна выработки и зафиксировать.
  7. Включить прибор в штепсельную розетку, соединенную с шиной заземления дома.

Подключение скважинного насоса к электропитанию с блоком управления блоком автоматики

Схема подключение скважинного насоса к электропитанию с блоком управления (автоматики).

Блок управления предназначен для контроля работы погружных насосов без участия пользователя. Комплектность шкафа варьируется в зависимости от выбранной модели и завода изготовителя.

Стандартный набор состоит из следующих элементов:

  • контактор с тепловым регулятором;
  • индикаторные лампы;
  • реле «сухого хода»;
  • узел контроля уровня напряжения;
  • пусковое защитное устройство «плавный пуск»;
  • прерыватель цепи питания;
  • клеммы для подсоединения датчиков и погружного насоса к автоматике;
  • двухпозиционный автомат;
  • кабельные вводы.

Исходя из списка оборудования можно сделать вывод, что монтаж шкафа необходимо доверить специалистам, которые подключат все датчики и отрегулируют работу перекачивающего оборудования.

Подключение скважинного насоса к электропитанию через реле давления

Датчик давления имеет гидравлическую и электрическую составляющие. Мембрана в корпусе прибора находится в непосредственном контакте с водной средой и управляет переключающими контактами.

Если сила напора в системе соответствует норме, то соединение автомата замкнуто и насос качает жидкость. При превышении верхней границы установленного диапазона питание прекращается, двигатель останавливается и подача воды происходит из расширительной емкости гидроаккумулятора.

Схема подключения

Для корректной работы прибора, во избежание резких скачков давления в момент включения перекачивающего устройства установку реле производят с помощью штуцера, расположенного за выпускным патрубком расширительной емкости.

Схема подключение скважинного насоса к электропитанию через реле давления.

Перед устройством должно находиться все дополнительное оборудование:

  • обратный и сливной клапан (дренаж);
  • запорная арматура;
  • фильтрующие картриджи;
  • всасывающий трубопровод.

Для подключения электропитания снимают пластиковый корпус. Под крышкой находится 3 контакта: заземление, ввод и клемма подключения насоса. Кабель заводят с тыльной стороны прибора, зачищают концы, подносят к зажимам, закручивают гайки.

Запускают двигатель и проверяют работу прибора. Если заводские настройки соответствуют требованиям, то монтируют крышку и продолжают эксплуатацию агрегата.

Схема смешанного подключения блока автоматики и реле давления

При одновременном подключении блока управления и реле давления первым монтируют шкаф с автоматикой.

Требования безопасности, которые необходимо соблюдать при подключении исполнительного оборудования:

  1. Перед установкой ящика нужно убедиться, что напряжение электросети и мощность двигателя соответствуют рекомендуемым ограничительным характеристикам ПЗУ (пускозащитное устройство).
  2. При монтаже корпуса использовать предусмотренные изготовителем отверстия. Подсоединяя детали к блоку, будьте осторожны при работе с инструментом, чтобы не повредить расположенные внутри платы и датчики.
  3. В процессе сборки электрических конструкций пользуйтесь схемами, размещенными на наклейках корпуса или в паспорте блока. Избегайте попадания в зону монтажа пластиковых или металлических предметов (стружка, изоляция, шайбы и пр.).
  4. При необходимости подмены каких-либо деталей нужно использовать компоненты того же производителя и с теми же техническими характеристиками.

После визуального осмотра шкафа, проверки комплектности и правильности соединения узлов автоматики приступают к установке реле давления.

Схема подключение реле давления и блока автоматики.

Схема подключения реле давления РД5 и защиты LP 3

Датчик защиты LP/3 применяется в автономных системах водоснабжения и служит для отключения оборудования при отсутствии ресурса в подводящих магистралях. При этом срабатывание происходит в процессе открытого водозабора при падении силы напора ниже установленной границы. В результате предотвращается риск поломки агрегата в случае работы механизма без воды («сухого хода»).

Автомат является двухконтактным реле коммутации цепей электропитания, срабатывающим при изменении режима подачи воды. В начальном положении группа контактов прибора разомкнута.

Для запуска датчика необходимо нажать кнопку на корпусе и удерживать ее 3-5 секунд в этом положении. Происходит соединение с цепью, и контроллер не препятствует работе насоса. В случае снижения давления жидкости до 0,05 бар (заводская настройка) регулирующее устройство приостанавливает работу оборудования.

Схема подключения реле давления РД5 и защиты LP 3

Датчик подсоединяется к напорной магистрали после реле давления и перед первым сантехническим прибором. Место установки регулятора должно гарантировать свободный доступ для настройки и обслуживания.

Монтаж электрической части автомата выполняют только на отключенном оборудовании. Подсоединение кабеля проводят в строгом соответствии приведенной схеме (см. паспорт).

Если значение рабочего тока насоса больше 10 А, то реле рекомендуется устанавливать через магнитный пускатель. Запрещается использование прибора без защитного кожуха и в помещениях с высокой влажностью. Наличие заземляющей шины обязательно.

Регулировка границ срабатывания должна проводиться в следующем порядке:

  • отключить датчик от электросети;
  • снять защитный кожух;
  • вращением гайки малой пружины увеличиваем или снижаем порог запуска насоса;
  • накручивая или ослабляя большую пружину, регулируем отключение агрегата по «сухому ходу».

Реле давления устанавливают перед датчиком защиты и после гидроаккумулятора в предназначенное и подготовленное на заводе отверстие. Электрическую часть подключают при отсоединенном питании к клеммам, расположенным под крышкой прибора.

Начальную настройку приспособления выполняет производитель оборудования. Если по каким-либо причинам она не соответствует местным условиям, то можно провести регулировку самостоятельно.

Для этого снимаем кожух датчика и при помощи гаек на большой и малой пружинах регулируем параметры включения и отключения насоса. Всю процедуру настройки автомата на заданное давление выполняют с использованием манометра, входящего в комплект поставляемого оборудования.

Источник: https://scvazina.ru/shema-podklyucheniya-skvazhinnogo-nasosa

Как подключить скважинный насос: схема подключения к скважине, автоматике и электросети

Как правильно подключить скважинный насос?

Для подачи воды в дом от скважинного либо колодезного источника необходимо напорное оборудование. Наиболее часто используют погружные модели, поскольку они просты в эксплуатации и неприхотливы. Для самостоятельной сборки водоснабжающей системы необходимо иметь представление о схеме и особенностях подключения погружного насоса, чтобы он функционировал корректно.

Как подсоединить помпу к скважине и водопроводу

Система водоснабжения с погружным насосом

Перед монтажом погружного насоса требуется тщательная очистка скважинной шахты. Для этой цели, используя временную помпу, выкачивают из колонны жидкость, пока не удалится весь песок и примеси. Чтобы защитить напорное устройство от гидравлического удара, нужно установить на него невозвратный клапан.

Подключение насоса к скважине проводится в такой последовательности:

  1. Монтируют трубопровод. При подключении насоса к жесткой трубе между ней и главной магистралью, передающей воду к потребителю, лучше вставить небольшой отрезок гибкого шланга для погашения вибрации электромотора.
  2. К аппарату подсоединяют трос, электрический провод, шланг.
  3. Устройство плавно опускают в скважину.
  4. Когда насос достигнет дна, его поднимают на полметра-метр.
  5. Трос жестко закрепляют, кабель подключают к электросети, шланг подсоединяют к остальной системе и укладывают в крепежные каналы.

На устье скважины следует установить крышку, чтобы предотвратить попадание в шахту грязи и посторонних предметов.

Электрическая схема подключения

Подключать скважинный насос без автоматики не рекомендуется

В зависимости от нужд пользователя и его финансовых возможностей можно выбрать один из методов подсоединения глубинной помпы к электрической сети.

Без автоматики

Без вспомогательных управляющих приборов подключение помпы идет с помощью заблаговременно смонтированной электророзетки с контактом заземления. Насос также заземляется. Для этого применяется основная шина дома, соединяющаяся с уже имеющимся заземляющим контуром здания.

Для подведения электричества к розетке применяется трехжильный кабель. Напряжение электропитания погружного насоса – 220В. Нельзя использовать розетки на 380 или 150 вольт.

Способ подсоединения без автоматики нельзя считать правильным. Он только представляет общий принцип подключения напорного устройства для скважины. Если не ставить автоматику, управляющую работой насосного оборудования, оно может сломаться при холостом ходе.

Через реле давления

Чтобы уменьшить стоимость комплекта напорного оборудования, можно применить схему подключения скважинного насоса только с реле давления без управляющего блока. Устройство отключает помпу, когда напор достигнет максимума, и запускает ее при уменьшении показателей до минимума.

С помощью блока управления

Автоматика первого поколения

При подборе модели автоматики сначала нужно выяснить, какая защитная система уже поставлена изготовителем в насосе.

Современные аппараты уже защищены от перегрева и работы вхолостую. Иногда оборудование комплектуется поплавковым механизмом.

С учетом этих данных можно подобрать один из трех вариантов автоматики – простой, с электроблоком управления второго или третьего поколения.

Простейшая защита наиболее часто применяется для автоматической водоподачи. Управляющий блок здесь собран из трех приборов:

  • Блокиратор сухого хода. Он выключит аппарат, который работает без воды, предотвратив перегрев. Иногда допускается дополнительная установка поплавкового выключателя. Он выполняет те же функции, отключает насосное оборудование при понижении уровня воды, предотвращая его перегревание. Может показаться, что приборы примитивные, но они обеспечивают эффективную защиту электродвигателя.
  • Гидравлический аккумулятор. Без него не выйдет обеспечить автоматическую водоподачу. Работает гидробак как накопитель воды. Внутри расположен рабочий механизм – диафрагма.
  • Реле давления, укомплектованное манометром. Этот прибор позволяет проводить настройку работы релейных контактов.

Оснастить простой автоматикой напорное оборудование своими руками несложно. Принцип действия системы прост: при расходе воды давление в гидробаке понижается.

При достижении минимального показателя реле запускает напорное оборудование, которое нагнетает воду в накопитель.

Когда давление в гидравлическом аккумуляторе достигнет максимума, релейное устройство выключает установку. В процессе потребления воды цикл повторяется.

Регулировка пределов давления в накопителе осуществляется посредством реле. В приборе с помощью манометра устанавливают минимальные и максимальные параметры срабатывания.

Запускать скважинную помпу можно лишь после проверки и регулировки давления в накопителе. Показатель должен быть равным 0,9 части значения при включении.

Автоматика второго поколения

В автоматике второго поколения подключение идет через электроблок с набором датчиков. Они монтируются непосредственно на напорном оборудовании, а так же внутри водопроводной сети, и позволяют системе функционировать без гидробака. Импульс от датчиков поступает на электронный блок, который и управляет системой.

Работа напорного оборудования при такой схеме подключения погружного скважинного насоса к автоматике:

  1. Жидкость накапливается лишь в водопроводе, где поставлен один из датчиков.
  2. При падении давления датчик шлет импульс управляющему блоку, а тот запускает помпу.
  3. После достижения нужного давления водяного потока в водопроводе насос отключается по аналогичной схеме.

Чтобы поставить подобную автоматику, понадобятся базовые познания в электротехнике. Работают эта и предыдущая защиты почти одинаково – по давлению воды.

Однако электроблок с датчиками по стоимости более дорогой, из-за чего он не так популярен среди потребителей.

Еще при применении автоматики можно не использовать гидробак, хотя при перебоях в электросети с ним вы не останетесь без воды. В накопителе всегда остается резерв.

Блоки управления третьего поколения

Автоматика третьего поколения надежная, качественная и дорогая. Ее установка позволяет значительно экономить на электричестве благодаря сверхточной настройке работы электродвигателя.

Схема подключения усовершенствованной автоматики к глубинному насосу для скважины очень сложная, поэтому для ее подсоединения следует обратиться к профессионалу.

Зато она обеспечивает полную защиту мотора от разнообразных поломок, например, перегрева при сухом ходе или сгорания обмоток при скачках напряжения в сети.

Блок работает от датчиков без гидробака. Эффективность достигается благодаря тонким настройкам.

Электродвигатель глубинной помпы при запуске качает жидкость на максимальной мощности, что не всегда нужно при небольшом ее расходе. Усовершенствованный автомат запускает мотор с мощностью, необходимой для требуемого объема забора и расхода воды. Это способствует экономии электричества и продлению эксплуатации напорного оборудования.

Возможные ошибки при подсоединении оборудования

Поломки насоса не избежать при неправильно определенной высоте его подвеса. Если установить слишком низко, в помпу попадут мелкие камешки либо песок. Если, наоборот, чересчур высоко, может засосать воздух.

Пренебрежение установкой невозвратного клапана оказывает негативное влияние на напорное устройство.

В такой ситуации при каждом запуске он вначале заполняет водой вертикальную трубу, а после отключения на него действует гидроудар.

При увеличении высоты подъема воды возрастает сила удара, поэтому урон, который наносится насосу, будет больше.

Также не рекомендуется и слишком маленькое сечение водоподающей трубы. Эксплуатационный период останется без изменений, но на производительности это плохо скажется. Не установленная электрозащита, особенно в областях с перепадами напряжения, может стать причиной выхода из строя насоса.

Подключение электрических приборов лучше делать через стабилизаторы, а сложное и дорогое электрооборудование – через специальные станции управления и защиты. Сечение электропровода должно быть достаточным, в противном случае время работы мотора значительно уменьшится.

При неправильной установке автоматики и контрольно-измерительных приборов, а также подсоединении напорного оборудования к скважине неизбежна авария в системе. Если вы мало разбираетесь в теме, лучше доверить работу профессионалам.

Источник: https://StrojDvor.ru/vodosnabzhenie/podklucenie-skvazinnogo-nasosa/

Как правильно подключить скважинный насос?

Как правильно подключить скважинный насос?
Собственный водопровод на приусадебном участке это огромный плюс, поскольку не требует от хозяина больших усилий по добыче воды для полива либо водоснабжения дома. После обустройства во дворе скважины либо колодца, необходима система для подъема жидкости, а также поддержания давления в водопроводе на пути от скважины в дом.

 Из-за своей простоты в обслуживании и неприхотливости в скважину устанавливают погружные насосы, которые еще называют глубинными или скважинными. Из названия становится понятным, что агрегат находится полностью в воде и поднимает ее на поверхность.

В этой статье мы расскажем о том, как выполнить подключение погружного насоса к сети и системе водоснабжения своими руками.

Что нужно подготовить?

Для бесперебойной подачи необходима автоматики, которая будет следить за системой водоснабжения и безаварийной работой.

Минимальный комплект для подачи воды из колодца либо скважины состоит из:

  • глубинного насоса;
  • обратного клапана;
  • поплавка с датчиком;
  • реле давления;
  • бака гидроаккумулятора;
  • электронного блока управления.

Рассмотрим назначение данных элементов.

Насос — это основной силовой элемент, производящий подъем воды из скважины. Обратный клапан — это перепускная мембрана, которая устанавливается непосредственно на выходе силового агрегата, препятствуя обратному оттоку жидкости из трубы.

Поплавковый датчик — элемент автоматики, который следит за уровнем воды в скважине. От его положения зависит, будет дано разрешение на запуск мотора или нет. Также часто, вместо поплавка устанавливают электродный датчик уровня. Схема подключения датчика предоставлена ниже:

Реле давления еще один элемент автоматики, непосредственно управляющий запуском погруженного агрегата и реагирующий на изменение давления в водопроводе.

Гидроаккумулятор — пассивная система поддержки давления в трубе, сглаживающая резкие скачки и перепады напора. Работает в паре с реле давления. Продлевает ресурс насоса, увеличивая время включения и выключение двигателя, путем аккумулирования воды в резервуар.

С элементами системы разобрались, теперь более подробно поговорим о том, как подключить погружной насос к автоматике.

Порядок установки водонапорной системы

Месторасположение аппаратов должно обеспечивать доступ для обслуживания и контроля режима работы. Обязательно нужно предусмотреть легкость замены нерабочих деталей. Заранее побеспокойтесь о защите от осадков и промерзания.

Для подключения погружного насоса к электросети необходимо использовать специальный кабель с маркировкой ВПП или КВВ. Изоляция у этих проводов предназначена для длительного нахождения в воде, без потери гибкости и изоляционных свойств.

Импортный аналог имеет маркировку AQUA RN8.

Рекомендуем подключить скважинный насос к электричеству через УЗО, необходимое для контроля изоляции входящих в комплект устройств и кабеля. Ведь вовремя выявленная и устраненная проблема — это сэкономленный бюджет и нервы главы семейства.

Чтобы установить насоса и пустить воду по трубам нам понадобится:

  • сам водоподъемный агрегат;
  • специальный бак — гидроаккумулятор;
  • реле давления, выбирают под емкость бака гидроаккумулятора;
  • муфта «американка» для подключения реле давления к гидроаккумулятору;
  • цанговая муфта, для перехода с размера на размер;
  • латунные переходники;
  • фитинги, пластиковые трубы, ФУМ лента.

Как правило, установку и подключение погружного насоса начинают производить, начиная с обвязки гидроаккумулятора, наборки на него оборудования. Все этапы сборки представлены по порядку на фото:

Первым этапом идет процесс подготовки. На втором снимке ФУМ лентой производим обмотку резьбового соединения. Далее производим установку соединения «американка», которое позволяет в дальнейшем производить простую сборку и разборку.

 На четвертой и пятой картинке показана установка реле давления и манометра для визуального контроля процесса в системе. После этого этапа демонстрируется процесс монтажа отходящего колена из ПВХ трубы к тройнику с датчиками. На восьмом и девятом фото видна установка цангового зажима и напорной трубы подачи воды.

 Десятая картинка показывает установленную группу, подключенную к водопроводу. Ну и последние шаги — вскрытие и подключение к блоку реле.

Если ваша система будет состоять из одного узла автоматики, датчика давления, то на клеммах данного устройства обозначают вход «LINE» и выход «MOTOR». То есть вход от розетки «LINE» и подключение погружного насоса «MOTOR». Более совершенная автоматика состоит из электронного блока.

Блок управления запуском насоса обеспечивает бесперебойную подачу воды в систему, оберегая движок от сухого хода, реагируя на наличие и уровень воды вокруг насоса. Блок производит плавный пуск и плавный стоп, продлевая моторесурс двигателя, следит за режимом его работы.

Схема блока управления:

Сухой ход — это работа двигателя без достаточного количества воды либо без нее, что вызывает перегрев рабочих обмоток двигателя, разрушение изоляции, выход из строя мотора. Все потому что вода в глубинных насосах играет роль охладителя, т.к. проходит через него и охлаждает корпус.

Напоследок рекомендуем просмотреть видео, в которых наглядного демонстрируется технология сборки системы повышения давления воды, а также процесс установки погружного насоса в скважину:

Сборка насосной группы — часть 1Продолжение мастер-классаКак правильно установить агрегат

Вот мы и предоставили пошаговую инструкцию по подключение погружного насоса к сети и системе водопровода. Как вы видите, не слишком сложно сделать все самому, главное — иметь под рукой подходящую схему монтажа, а также знать некоторые нюансы, о которых мы рассказали в этой статье!

Будет интересно прочитать:

Источник: https://samelectrik.ru/kak-pravilno-podklyuchit-skvazhinnyj-nasos.html

Установка насоса в скважину: схема подключения и монтаж своими руками

Как правильно подключить скважинный насос?

От характеристики выработки зависит выбор варианта забора воды. Поверхностный применяется при глубине водоносного слоя не более 8 метров, а для расположенного ниже потребуется установка насоса в скважину.

Воду с 60 метров и более добывают погружные помпы, центробежные модели которых – оптимальный вариант, удовлетворяющий требуемым параметрам.

Определяем глубину

Предварительный поиск воды на территории частного дома выполняется способами геофизического исследования, оценивается расстояние залегания воды, её качество и количество:

  1. Способ вертикального электрического зондирования. Для определения глубины используется прибор, измеряющий сопротивление заземления.
  2. Способ отражения волн при сейсмическом воздействии. Такая разведка вначале выполняется рядом с дачным участком, затем на территории изыскания. Генерирующие волны достигают водоносных пластов, отличающихся от верхних глинистых и песочных, отражаются и считываются приборами.
  3. Разведка бурением. Эффективность способа высока, но стоимость ограничивает применение. Используют для выработок, обслуживающих поселки.

После бурения с помощью механического варианта устанавливается точная глубина скважины и уровень водоносного горизонта.

Веревка с грузом, на которой предварительно сделана метровая разметка, опускается в выработку до дна. По мерным засечкам на шпагате, над уровнем земли определяется глубина шахты. Затем шнур вынимается, и по размеру мокрой части можно судить о слое жидкости. Для более точного замера используется гибкая гидрогеологическая линейка с грузом.

Определение точной глубины водоносного слоя поможет подобрать правильную помпу требуемых параметров и подготовить материал для монтажных работ.

Чтобы выбрать аппарат нужной мощности и производительности, приобрести необходимое количество комплектующих, важно правильно определить глубину залегания водоносного горизонта.

Подготовка к монтажу

Такой подход позволит избежать ошибок при подключении насоса к скважине и обеспечит безаварийную эксплуатацию структуры водоснабжения на десятилетия.

Просчеты, которые нельзя допускать при устройстве источника:

  • неправильное определение глубины залегания водоносного слоя на участке и расстояния подвеса аппарата в скважине. Погружник не полностью находится в воде и остается без охлаждения. Работая на сухую, электродвигатель перегревается и выходит из строя;
  • неправильно выбран и закреплен трос. Изделие из металла ржавеет и со временем может оборваться, что приведет к потере агрегата. К такому же результату может привести нарушение крепления страховочного каната к помпе или крышке обсадной колонны. Надежную фиксацию аппарата обеспечивает трос из нержавеющей стали;
  • ошибочный выбор напорного шланга. Изделие из трубы ПНД должно выдерживать давление, создаваемое насосом. Использование шланга с меньшим диаметром, чем выходное отверстие агрегата, приведет к повышенной нагрузке на двигатель, перегреву обмоток и выходу из строя;
  • ошибочный выбор провода управления при подключении скважинного насоса. Кабель должен иметь правильное сечение, в зависимости от его длины и мощности устройства, чтобы от повышенной нагрузки не произошел перегрев проводов с последующим коротким замыканием. Оболочка у него должна обладать свойствами защиты, препятствовать нарушению изоляции проводов;
  • не установлен обратный клапан. Его отсутствие будет задерживать поступление воды в дом, выталкивая воздух из трубы после очередного пуска, так как при остановке двигателя она стечёт в выработку;
  • не установлен стабилизатор напряжения и тока. Для защиты электромотора агрегата от перегрева используют автомат двигателя, который отслеживает увеличение тока и реагирует на скачки напряжения. При подклинивании мотора по причине попадания в рабочий орган песка или ила срабатывает защита, и насос отключается;
  • не установлена автоматическая система контроля за работой агрегата. Установка шкафа с управляющими и защитными приборами для автономного водоснабжения исключает работу аппарата в аварийном режиме. Автоматика отслеживает возникающие проблемы в конструкционной схеме подачи воды и предупреждает о возможных негативных последствиях, останавливая агрегат.

Самостоятельный монтаж скважинной помпы можно выполнять только после получения необходимых знаний и практического навыка монтажных работ.

Инструменты и материалы

Оперативная установка насоса зависит от выполненных в полном объеме подготовительных работ. Важно приобрести все необходимые материалы и оборудование, в соответствии со сделанными расчетами в проекте, обращая внимание на производителей изделий.

  1. Скважинный агрегат, создающий вакуум для засасывания жидкости и с помощью центробежной силы выталкивающий ее на поверхность.
  2. Компрессор для поддержания давления в гидробаке и системе потребления.
  3. Гидроаккумулятор.
  4. Труба высокого давления из ПНД.
  5. Обратный клапан.
  6. Электрический кабель управления.
  7. Трос из нержавеющей стали.
  8. Манометр давления.
  9. Крышка на обсадную трубу (оголовок).
  10. Адаптер или тройник со сливным краном.
  11. Оборудование автоматики за контролем работы агрегата.
  12. Комплектующие крепежные и гидроизолирующие материалы.

Летний вариант эксплуатации скважины не предусматривает комплектующие, используемые для круглогодичного.

Для монтажных работ подбирается необходимый инструмент и механизмы в соответствии с комплектующими изделиями проекта:

  • электрическая дрель;
  • болгарка;
  • сварочный агрегат;
  • комплект рожковых и торцовочных ключей;
  • газовый ключ;
  • измерительный инструмент;
  • шансовый инструмент.

Как правильно опустить

Установка насоса в скважину своими руками осуществляется после изучения инструкции с чертежами по монтажу помпы и получения практического опыта по видео-роликам ниже.

В соответствии с паспортными данными на выработку, глубиной погружения подбираются скважинный агрегат и материалы. При сборке конструкции и в монтажных работах участвуют два или три человека, последовательно, по шагам, выполняя операции:

  1. Проверяем комплектацию проекта и раскладываем для сборки погружной насос, напорный шланг, кабель управления, трос и крепёжные детали.
  2. Сборку начинаем с установки обратного клапана в выходное отверстие на помпе с помощью переходного фитинга. При этом учитываем направление движения жидкости, указанное стрелкой на корпусе.
  3. Обрезаем конец напорной трубы под углом 90 градусов к оси, надеваем на шланг пластиковую муфту с уплотнительным кольцом и вставляем в корпус переходного фитинга, вкрученного в клапан. Закручиваем гайку муфты, закрепляя соединение.
  4. С помощью термоусадочной муфты подсоединяем кабель управления к двигателю, а место входа проводов в корпус агрегата заливаем гидроизоляционным клеем.
  5. В проушины на корпусе устройства вставляем страховочный трос, продетый конец перегибаем в петлю и с помощью специального замка и прижимной шайбы соединяем с основной частью каната.
  6. Чтобы при опускании в шахту кабель и трос не задевали колонну, соединяем вместе со шлангом в единую плеть, используя пластиковые хомуты. В метре от помпы стяжки фиксируем через 20 см, а далее до верха обсадной – через метр.
  7. Отрезаем при помощи болгарки обсадную трубу до дна кессона и устанавливаем на конец оголовок. Крышка служит для защиты скважины от попадания мусора, и в ней выполнены отверстия под напорный шланг, кабель и страховочный трос.
  8. Продеваем в отверстия на оголовке шланг, кабель и трос. Напорную трубу отрезаем на уровне крышки и вставляем в нее угловой фитинг для соединения с водяной магистралью, уложенной в траншею к дому. Страховочный трос закрепляем на карабине обсадной колонны. Кабель укладываем в траншею и заводим в техническое помещение.
  9. Если скважина пробурена не далее 5–7 метров от дома, подключение упрощается, кессон не устанавливается. Напорная труба отрезается на уровне земли и вместе с кабелем, через оголовок заводится в техническое помещение в утепленном лотке. Чтобы зимой вода не замерзала, в магистральный шланг вставляют обогревательный провод, а обратный клапан на насосе не устанавливают. После закачки жидкость стекает обратно, а труба ПНД остается сухой.

При устройстве водовода в дом ниже точки промерзания земли до этого уровня прокапывается траншея. В обсадной трубе, у дна канавы, высверливается отверстие, в котором закрепляется адаптер. Через переходник, по траншее в дом заводится напорный шланг и кабель управления.

Схема как подключить своими руками

Для безаварийной и долгосрочной эксплуатации автономного водоснабжения установка системы автоматического контроля за работой оборудования обязательна.

Установленное в техническом помещении дома оборудование включает:

  1. Гидроаккумулятор. Мембранный бак используется для поддержания давления в системе водоснабжения, которое должно быть на уровне 3,5 атмосфер. При полном гидробаке вода расходуется в течение 3–4 часов, не допуская частого включения скважинной помпы. Он предохраняет систему водоснабжения от гидроударов, способных разорвать трубы.
  • В корпусе изделия находится камера из гигиенической резины для воды с напорным клапаном, а остальная часть бака заполнена воздухом, который через пневмоклапан с помощью компрессора создает давление. К гидробаку подключается магистраль от погружного насоса, по которой вода поступает в водяную камеру.
  • Принцип работы основан на поддержании давления в камере для воды с помощью воздуха. При расходе воды и снижении давления в системе включается скважинный агрегат, и вода подается в камеру.
  1. Шкаф с электронными и релейными приборами управления и защиты оборудования, которые через поставленные датчики контролируют работу автономного водоснабжения.
  • В помпе установленные мини-блоки контролируют насос и при увеличении нагрузки низкого уровня водоносного горизонта и нагрева однофазного двигателя через реле отключают агрегат.
  • Датчики расположенные в трубопроводе, контролируют номинальное давление жидкости. При его снижении через электронную систему включается аппарат, заполняя камеру водой.
  • Если давление не устанавливается до нормативного, необходимо произвести настройки реле.

Пошагово от А до Я:

Еще один подробный процесс:

Источник: https://WodaKachka.com/skvazhiny/oborudovanie/podklyuchenie-i-ustanovka-nasosa.html

Электрические схемы подключения скважинного насоса

Как правильно подключить скважинный насос?

Здравствуйте! В этой статье нас не будет интересовать технология установки скважинного иначе погружного насоса в скважину. Хотя интересная визуальная схема водоснабжения есть. Об этом (установке насоса) можно почитать тут и тут. Здесь посмотрим подключение насоса к электропитанию, а точнее, электрические схемы подключения скважинного насоса 5 штук.

Для начала, покажу два варианта водоснабжения дома с погружным насосом, о которых пойдет речь.

Подключение скважинного насоса к электропитанию с блоком управления (блоком автоматики)

Прямое подключение насоса чревато быстрым выходом  насоса из строя. Основная причина неисправности это работа насоса вхолостую при падении уровня воды.

Для несложных систем водоснабжения оптимальным вариантом является включение в схему водоснабжения готовых (заводских) блоков автоматики (пример на фото). Иногда, такие блоки называют, станциями управления глубинным насосом. Иногда гидроконтроллером. Они нужны:

  • Для плавного пуска и плавной остановки насоса;
  • Для автоматического поддерживания давления;
  • Защита насоса от «сухой прокачки», без воды;
  • Защита насоса от скачков напряжения;
  • Защита от отсутствия водозабора;
  • Защита от перегрузки в сети.

Модели блоков различны и набор перечисленных функций может меняться. Блок автоматического управления скважинным насосом устройство нужное и именно по этому, солидные фирмы включают его в комплектацию насоса, чаще с ограниченным функционалом.

По виду блок автоматики (гидроконтроллер) достаточно компактен. Подключение тоже простое, а простую электрическую схему скважинного насоса с блоком управления можно представить так.

Однако, для более долгой работы блока автоматики лучше рассмотреть схему его подключения через контактор. Контроллер обеспечит одновременное включение блока автоматики с погружным насосом.

Схема подключения реле давления РД5 и защиты LP/3

Упростить схему, иначе снизить её стоимость, без потери качества монтажа, можно установкой вместо блока автоматики реле защиты LP/3. Основной недостаток такой схемы, необходимость ручного пуска насоса после отключения, который компенсируется её дешевизной.

Особо обратите внимание на подключение РД5 и LP/3 в единой схеме. Они подключены последовательно, то есть, и при падении давления и при сухом ходе (отсутствии воды) насос отключиться. Повторюсь, в этой схеме перезапускается насос вручную.

Вывод

Представленные электрические схемы подключения скважинного насоса являются самыми простыми, но наиболее распространенными в частном секторе для водоснабжения дома. Однако, стоит отметить, что для больших домов и мощных насосов используются более сложные схемы автоматики и запуска насосов водоснабжения.

©Elesant.ru

Еще статьи

Источник: https://elesant.ru/schemy-elektromontazha/elektricheskie-skhemy-podklyucheniya-skvazhinnogo-nasosa

Что характерно при подключении нагрузки по схеме треугольник?


При подключении нагрузки по схеме треугольник, три фазных провода соединяются последовательно, образуя треугольник. Это подключение характерно для трехфазных систем с высокими мощностями, где требуется более высокий коэффициент мощности (cos φ) и низкие токи фаз.

Соединение по схеме треугольник обеспечивает более высокий ток фаз, чем при подключении по схеме звезда, что означает, что это подключение более эффективно для высокомощных трехфазных нагрузок, таких как электромоторы, насосы, компрессоры, кондиционеры и прочее.

Однако, стоит учитывать, что при подключении по схеме треугольник напряжение между фазами в три раза больше, чем напряжение между фазой и нулем при подключении по схеме звезда. Это означает, что нагрузка, подключенная по схеме треугольник, может требовать более высокое номинальное напряжение, чем при подключении по схеме звезда.

Кроме того, при подключении по схеме треугольник, нагрузка может потреблять большее количество электроэнергии, так как она имеет более высокий коэффициент мощности (cos φ) по сравнению с подключением по схеме звезда.

При выборе схемы подключения следует учитывать требования нагрузки и особенности системы питания. Решение о том, как подключать нагрузку, должно приниматься только квалифицированным электриком.

Добавить комментарий

2024 © RiStroy Дизайн. Строительство. Ремонт. Дача
