Электросхема подключения однофазного компрессора: пошаговая инструкция

Нужно подключить воздушный компрессор, но не знаете, как это сделать? Не беда! В данной статье вы найдете подробную инструкцию по подключению однофазного компрессора, включая электросхему и необходимые инструменты. Следуйте нашим советам и получайте удовольствие от своего нового компрессора!

Проблема…

После покупки компрессора столкнулся с проблемой запуска его в гараже. И связано это не с неисправностью компрессора, а с напряжением в гараже – электричество в нем, что бы свет горел. Поначалу компрессор после нескольких попыток включения-выключения запускался, когда «прогреется». Потом стал включаться, только когда на улице горело освещение, а потом и вообще отказывался запускаться…

Компрессор Fiac CCS 50/338 M

Объем ресивера 50 л Вес 55 кг Мощность 2,25 кВт Напряжение 220 В Производительность 330 л/мин Рабочее давление 10 бар

Поиск причин проблемы показал, что в момент запуска асинхронного двигателя пусковой ток возрастает, но местная сеть не способна обеспечить данную мощность. Есть вариант установить стабилизатор напряжения, но он должен быть достаточно мощным, что бы выдержать скачки нагрузки. Я решил попробовать данный вариант и для моего компрессора мощностью 2,5 кВт я взял стабилизатор RUCELF SDW-10000-D номинально мощностью 10кВт. Ситуация улучшилась – компрессор снова стал запускаться после нескольких попыток включения-выключения, но только еще добавились танцы с стабилизатором – при выходе компрессора на «режим» он выключался по защите. После «прогрева» компрессора – он запускался без «танцев». Но это тоже не то, что нужно.

Есть другой вариант…

Так как трехфазный двигатель моего компрессора включен в однофазную сеть подключением третьей обмотки через фазосдвигающий конденсатор, то того чтобы электромотор запускался «легче», емкость конденсатора должна меняться: — запуск — с пусковым конденсатором (ввиду больших пусковых токов), — после разгона — его пусковой конденсатор отсоединяют, оставляя только рабочий. Если пусковой конденсатор не отсоединить – двигатель перегреется и сгорит. Решил попробовать и этот вариант.

Схема.

Общая схема достаточно простая.

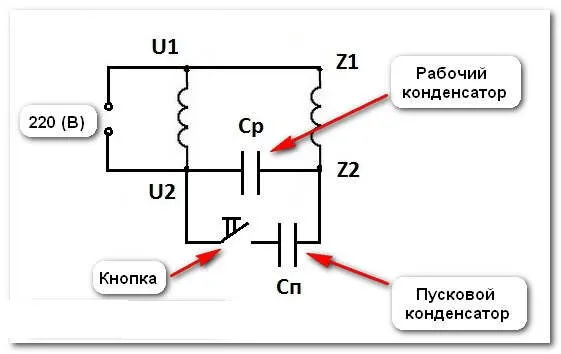

При старте компрессора пусковой конденсатор Сп подключается параллельно рабочему Ср – на схеме кнопка «Разгон» и через определенное время отключается. Для того, чтобы автоматизировать процесс – используют реле времени. Подключаем его так, чтобы после включения компрессора он выключался через установленное время и отключал пусковой конденсатор (см. схему далее).

Нашел рекомендации по основным параметрам такой схемы: — время работы пускового конденсатора – около 3 секунд; — емкость пускового конденсатора в 2…2,5 раза больше рабочего; — допустимое напряжение пускового конденсатора должно превышать в 1,5 раза напряжение сети — например 450 В; — пусковой конденсатор необходимо зашунтировать резистором R1 сопротивлением 200…500 кОм, через который будет «стекать» оставшийся электрический заряд.

На компрессоре установлен двигатель: Асинхронный, тип 80 Напряжение 230 В, 50Hz Обороты 1

2850 об/мин Ток 12 А cos = 0,95 Мощность 2,5 кВт Конденсатор 60 мКф

С учетом данной информации приобрел, необходимые компоненты.

Необходимо:

ПРИМЕЧАНИЕ: Ниже указаны цены, которые запомнил. — конденсатор пусковой ДПС-0,45-120 (120 мкФ, 450 В) – цена 880 рублей; ПРИМЕЧАНИЕ: Есть пусковые конденсаторы и поменьше, но у меня с ним не сложилось. При испытании он по моей вине вздулся.

— реле ST6P-4, рабочее напряжение 220В, максимальный ток на контактах 5 А;

Если место позволяет, то можно использовать колодку для реле и избавиться от пайки.

— резистор 200…500 кОм мощность 2 Вт; — выключатель; — провода; — клеммы — для подключения к конденсатору; — термоусадка/кембрик/изолента; — корпус; — два хомута (диаметр около 80 мм).

Инструмент:

— паяльник; — отвертка; — нож; — напильник; — дрель; — сверло диаметром 8 мм; — ключ / головка 12-13; — «обжимник» – для обжима клемм.

Сначала собираем схему – соединяем внешний конденсатор и реле и засовываем все это в корпус.

Для того, что бы иметь возможность отключить схему – включил в схему выключатель.

Поскольку конденсатор «получился» очень большой и с винтом для крепления – его выбрал основой конструкции – на нем с помощью хомутов закрепил корпус с реле. Для этого немного доработал ухи корпуса.

Установка:

Винтом конденсатора вся эта конструкция крепится к компрессору – для этого на основании компрессора в подходящем месте сверлим отверстие диаметром 8 мм.

Подключение:

Подключение достаточно простое — нужно подключить три провода: 1. Подключение 2 проводов к рабочему конденсатору. — снимаем конденсатор – он находится под двигателем, и крепится гайкой;

— снимаем защитный колпачок и отсоединяем провода от рабочего конденсатора; — протягиваем провода от внешнего блока и подключаем их в разрыв между конденсатором и его проводами от двигателя; ПРИМЕЧАНИЕ: Удобнее, когда цвет проводов внешнего конденсатора и рабочего совпадают – не нужно задумываться при подключении, что и куда цеплять – у меня это синий и красный. — устанавливаем рабочий конденсатор на место. 2. Подключение управляющего провода к Переключателю давления: — откручиваем винт и снимаем крышку; — заводим провод от внешнего блока через отверстие ввода и подключаем к контакту (с коричневым проводом);

— ставим крышку назад. Устанавливаем время задержки на реле 3 секунды и включаем компрессор.

Ниже видео пример – как себя ведет компрессор с выключенным и включенным внешним пусковым конденсатором.

Использование воздушного пневматического реле позволяет автоматизировать заполнение рессивера компрессора сжатым газом. Оператору оборудования с прессостатом не нужно мониторить процесс, пытаясь зафиксировать предельные параметры. В итоге предотвращается поломка двигателя. Существенные результаты, не правда ли?

Если планируете приобрести реле давления для компрессора, то вы попали по адресу. Именно у нас вы найдете обширный объем крайне полезной информации о принципах работы устройства, его комплектации и способах подключения.

Мы детально описали существующие виды пневматического реле. Привели варианты подсоединения к бытовой и промышленной сети с предельно понятными схемами. Разобрали типичные поломки и способы их предупреждения. Представленные нами сведения и полезные советы дополнены графическими, фото и видео-приложениями.

Принцип работы реле давления

Название реле определено его предназначением — управление поршневым компрессором для поддержания в ресивере требуемой рабочей силы атмосферного давления. Нечасто его можно встретить на винтовом типе устройства, отвечающего за сжатие и подачу воздуха.

Учитываю величину силы прессинга в пневмоавтоматике, прибор воздействует на линию напряжения, замыкая или размыкая ее. Таким образом, недостаточное давление в компрессоре запускает мотор, в момент достижения необходимо уровня – отключает.

Такой стандартный принцип функционирования, основанный на подсоединении в цепь нормального замкнутого контура, задействован для управления двигателем.

Также представлены модификации с противоположным алгоритмом работы: достигая минимальных значений в схеме компрессии, прессостат выключает электромотор, при максимальных — активизирует. Здесь система задействуется в нормально разомкнутом контуре.

В качестве действующей системы выступают пружинные механизмы с различной степенью жесткости, воспроизводящие реакцию на колебания в узле давления воздуха.

В процессе функционирования соизмеряются показатели, формирующиеся в результате упругой силы растяжения или сжатия пружин и натиска прессованной устройством атмосферы. Любые изменения автоматически активируют действие спирали и релейный блок подключает или отключает линию питания электричества.

Однако стоит учитывать, что устройством обзорной модели не предусмотрено регуляционное влияние. Исключительно воздействие на двигатель. При этом у пользователя есть возможность устанавливать пиковое значение, при достижении которого сработает пружина.

Асинхронный или коллекторный: как отличить

Вообще, отличить тип двигателя можно по пластине — шильдику — на которой написаны его данные и тип. Но это только в том случае, если его не ремонтировали. Ведь под кожухом может быть что угодно. Так что если вы не уверены, лучше определить тип самостоятельно.

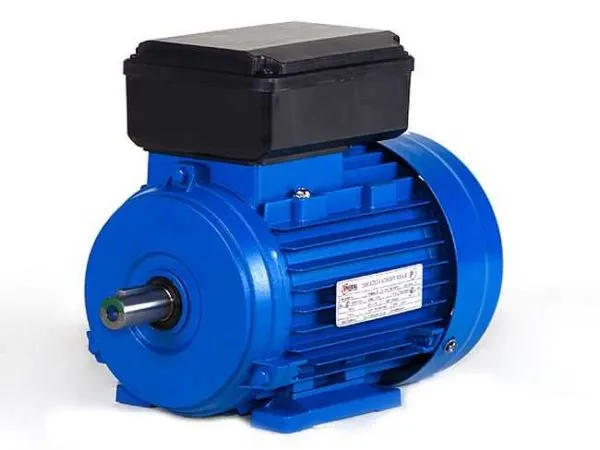

Так выглядит новый однофазный конденсаторный двигатель

Как устроены коллекторные движки

Отличить асинхронный и коллекторный двигатели можно по строению. У коллекторных обязательно есть щетки. Они расположены возле коллектора. Еще обязательный атрибут движка этого типа — наличие медного барабана, разделенного на секции.

Такие двигатели выпускаются только однофазные, они часто устанавливаются в бытовой технике, так как позволяют получить большое число оборотов на старте и после разгона. Также они удобны тем, что легко позволяют менять направление вращения — необходимо только поменять полярность. Несложно также организовать изменение скорости вращения — изменением амплитуды питающего напряжения или угла его отсечки. Потому и используются подобные двигатели в большей части бытовой и строительной техники.

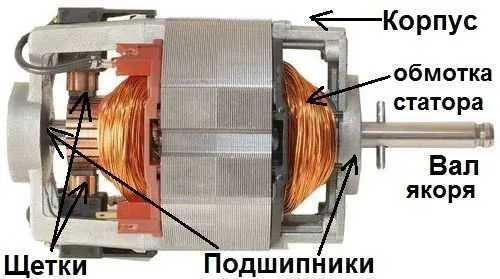

Строение коллекторного двигателя

Недостатки колелкторых двигателей — высокая шумность работы на больших оборотах. Вспомните дрель, болгарку, пылесос, стиральную машину и т.д.. Шум при их работе стоит приличный. На малых оборотах коллекторные двигатели не так шумят (стиральная машина), но не все инструменты работают в таком режиме.

Второй неприятный момент — наличие щеток и постоянного трения приводит к необходимости регулярного технического обслуживания. Если токосъемник не чистить, загрязнение графитом (от стирающихся щеток) может привести к тому, что соседние секции в барабане соединятся, мотор попросту перестанет работать.

Асинхронные

Асинхронный двигатель имеет стартер и ротор, может быть одно и трех фазным. В данной статье рассматриваем подключение однофазных двигателей, потому речь пойдет только о них.

Асинхронные двигатели отличаются невысоким уровнем шумов при работе, потому устанавливаются в технике, шум работы которой критичен. Это кондиционеры, сплит-системы, холодильники.

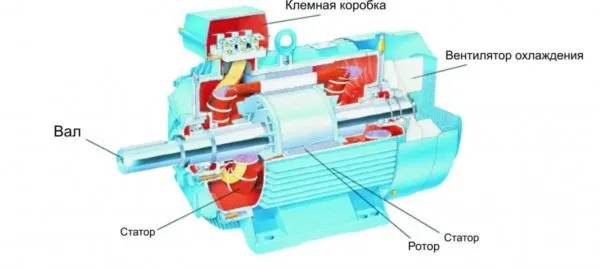

Строение асинхронного двигателя

Есть два типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Вся разница состоит в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это необходимо, так как после разгона она только снижает КПД.

В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная — смещены относительно друг друга на 90°. Благодаря этому можно менять менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

Более точно определить бифолярный или конденсаторный двигатель перед вами можно при помощи измерений обмоток. Если сопротивление вспомогательной обмотки меньше в два раза (разница может быть еще более значительная), скорее всего, это бифолярный двигатель и эта вспомогательная обмотка пусковая, а значит, в схеме должен присутствовать выключатель или пусковое реле. В конденсаторных двигателях обе обмотки постоянно находятся в работе и подключение однофазного двигателя возможно через обычную кнопку, тумблер, автомат.

Читать также: Однолинейная схема щита учета 15 квт 380в

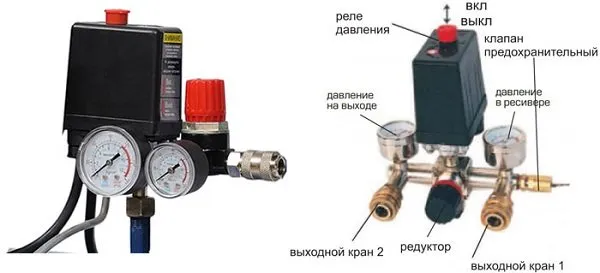

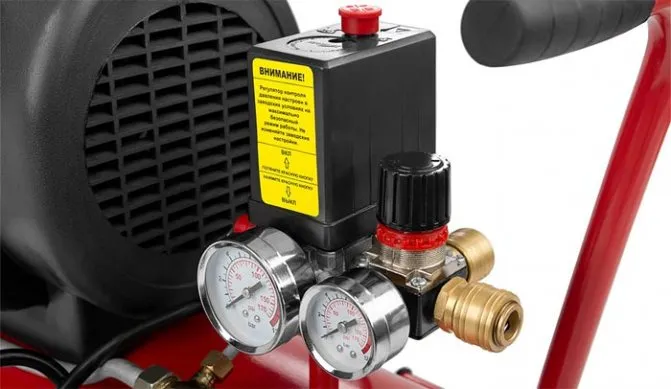

Комплектация блока автоматики компрессора

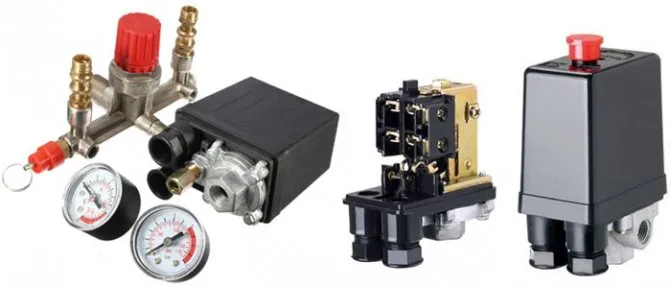

Конструкция реле представляет из себя малогабаритный блок, оснащенный приемными патрубками, воспринимающим элементом (пружина) и мембраной. К обязательным подузлам относят – разгрузочный клапан и механический переключатель.

Воспринимающий узел прессостата составлен из пружинного механизма, изменение силы сжатия которого осуществляется винтом. Согласно заводским стандартизированным настройкам коэффициент упругости устанавливается на давление в пневмоцепи 4-6 ат, о чем сообщается в инструкции к прибору.

Степень жесткости и гибкости элементов пружины подчинены температурным показателям окружения, поэтому абсолютно все модели промышленных устройств спроектированы для устойчивого функционирования в среде от -5 до +80 ºC.

Мембрана резервуара подсоединена к выключателю реле. В процессе передвижения она осуществляет включение и отключение прессостата.

Разгрузочный элемент расположен между обратным клапаном эжектора и блоком компрессии. Если привод мотора прекращает работу, активизируется отдел разгрузки, посредством которого стравливается лишнее давление (до 2 атм) из поршневого отсека.

При дальнейшем старте или ускорении электромотора создается натиск, закрывающий клапан. Таким образом предотвращается перегруженность привода и упрощается запуск прибора в выключенном режиме.

Есть система разгрузки с временным интервалом включения. Механизм остается в открытом положении при старте мотора в течение заданного промежутка. Этого диапазона хватает для достижения двигателем максимального крутящего момента.

Механический выключатель требуется для старта и остановки автоматических опций системы. Как правило, в нем две позиции: «вкл.» и «выкл.». Первый режим включает привод и компрессор действует по заложенному автоматическому принципу. Второй – предотвращает случайный запуск мотора, даже когда давление в пневмосистеме на низком уровне.

Безопасность в промышленных конструкциях должна находиться на высоком уровне. Для этих целей компрессорный регулятор оснащают предохранительным клапаном. Таким образом обеспечивается защита системы при некорректном действии реле.

При нештатных ситуациях, когда уровень давления выше допустимой нормы, а телепрессостат не срабатывает, включается в работу предохранительный узел и выполняет сброс воздуха. По аналогичной схеме действуют предохранительные клапаны в системах отопления, принцип работы и устройства которых описаны в рекомендуемой нами статье.

Опционально в качестве дополнительного защитного оборудования в обзорном устройстве может использоваться и тепловое реле. С его помощью выполняется мониторинг силы подающего тока для своевременного отключения от сети при возрастающих параметрах.

Во избежание выгорания обмоток двигателя приводится в действие выключение питания. Установка номинальных значений осуществляется посредством специального регулирующего устройства.

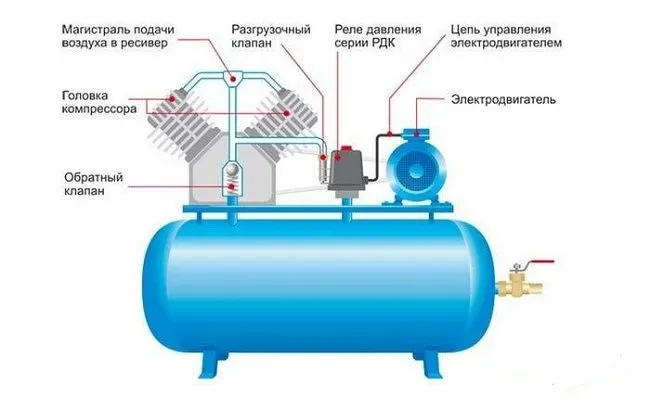

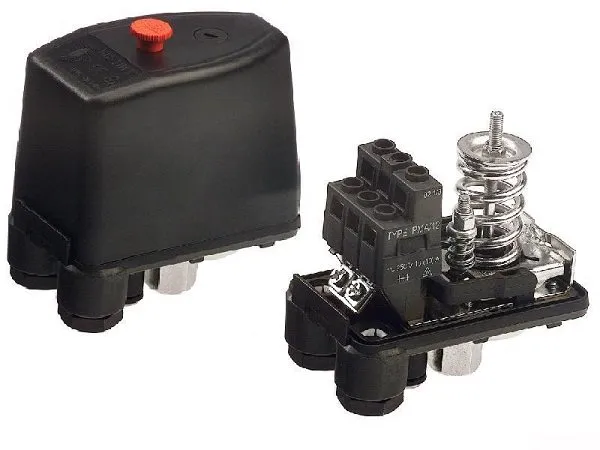

Устройство и схема реле давления к компрессору

Все реле давления компрессора подразделяются на два типа:

В конструкцию реле давления входят два обязательных подузла – разгрузочный клапан и механический выключатель. Разгрузочный клапан подключается к воздухоподводящей магистрали между ресивером и компрессором. Он управляет работой электродвигателя. Если привод компрессора отключить, то разгрузочный клапан, имеющийся на ресивере, сбрасывает излишек сжатого воздуха (до 2 ат) в атмосферу, разгружая тем самым подвижные части компрессора от избыточного усилия, которое им придётся развить при повторном включении компрессора. Тем самым предотвращается критическая перегрузка двигателя по допустимому крутящему моменту. Когда разгруженный двигатель запускается, клапан запирается, и не создаёт лишней нагрузки на привод.

Механический выключатель исполняет функцию stand by, предотвращая случайный пуск двигателя. После нажатия кнопки привод включается, и компрессор действует в автоматическом режиме. При отключении кнопки двигатель компрессора не запустится даже в том случае, когда давление в напорной пневмосети ниже требуемого.

С целью повышения безопасности работ промышленные конструкции реле давления компрессора оснащаются также предохранительным клапаном. Он полезен, например, при внезапной остановке двигателя, поломке поршня или иной нештатной ситуации.

Опционально в корпус прессостата может быть вмонтировано и тепловое реле, при помощи которого мониторится сила тока в первичной цепи. Если по каким-либо причинам этот параметр возрастает, то, во избежание перегрева и последующего пробоя обмоток, тепловое реле выключит электродвигатель.

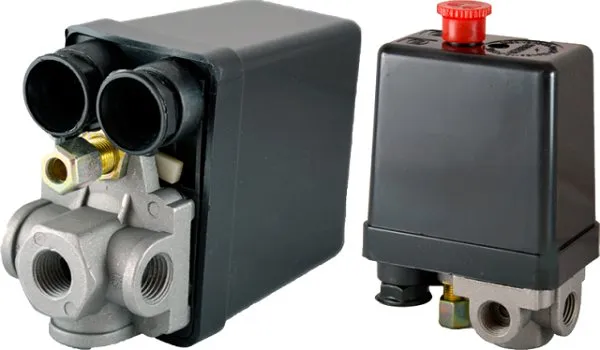

Виды прессостатных устройств

Вариаций исполнения компрессорного блока автоматики всего две. Определение производится исходя из их принципа работы. В первом варианте механизм выключает электромотор в момент превышения установленных пределов уровня давления воздушной массы в пневмосети. Эти устройства называются нормально разомкнутыми.

Другая модель с обратным принципом — включает двигатель, если определяется снижение давления ниже допустимой отметки. Приборы такого типа именуются нормально замкнутыми.

Структура условных обозначений пневмореле

В маркировке реле воздушного давления указывается весь опциональный набор устройства, особенности конструкции, в том числе и информация о заводских параметрах настройки дифференциала давления.

Разберем более подробно обозначения на примере приборов для воздушных эжекторов РДК – (*) (****) – (*)/(*):

• РДК – серия реле для компрессоров;
• (*) – количество резьбовых портов: 1 – один порт с внутренней резьбой 1/4”NPT; 4 – четыре разъема;
• (****) – тип конструктивного исполнения корпуса: T10P – исполнение 10 с выключателем «рычаг»; T10K – выключатель «кнопка»; T18P – выполнение 18 с выключателем «переключатель»; T19P – 19 с;
• (*) – заводские настройки порогового срабатывания: 1 – 4…6 бар; 2 – 6…8 бар; 3 – 8…10 бар;
• (*) – диаметр разгрузочного клапана: отсутствие символа означает стандартизированный параметр 6 мм; 6,5 мм – 6,5 мм.

Разница минимального и максимального порогов давления устанавливается производителем и, как правило, имеет значение 2 бар.

Однако возможна и ручная корректировка диапазона двух значений – максимальное и минимальное, но только в сторону понижения.

Специфика настройки реле давления для насосных станций изложена в следующей статье, с содержанием которой мы советуем ознакомиться.

Устройство компрессора холодильника

Фундаментальное физическое правило действует и в быту: тепло передается от тела с большей температурой к менее нагретому. Чтобы происходил обратный процесс, и в бытовом приборе создавался холод, нужно приложить внешнюю энергию в форме механической работы.

Именно по такой схеме действуют холодильные системы. Электричество приводит в действие специальное устройство, которое создает давление и сжимает газообразный хладагент, чтобы перевести его в жидкое состояние. Такой деталью является компрессор, который часто называют «сердцем холодильника». Ведь если он перестает нормально работать, процесс генерации холода невозможен. Помимо компрессионных, известны иные разновидности установок (абсорбционные, термоэлектрические), но в бытовых решениях для дома их не найти.

По конструкции компрессоры чаще всего представляют собой электродвигатель, приводящий в действие одноцилиндровый поршневой насос с клапанным механизмом. Реже встречаются установки линейного типа, где нет вращающихся деталей, а поршень насоса вибрирует от возвратно-поступательных движений сердечника электромагнитной катушки. Однако эти устройства не так распространены, их практически нет на старых моделях холодильников.

Еще одна разновидность привода – системы с частотным управлением оборотами двигателя, которые иначе называются инверторными. Конструктивно это такие же электромоторы с обмотками, но схема подачи тока на них существенно сложнее привычной. Современные электронные платы управления преобразуют переменное напряжение бытовой сети 50 герц в постоянный ток, который затем вновь трансформируется в периодическую форму, но уже изменяемых параметров.

Инверторные компрессоры считаются наиболее передовым типом техники, имея ряд заметных преимуществ перед прежними моделями. Их выпускают сегодня ведущие компании отрасли:

• LG;
• Liebherr;
• «Бош»;
• «Индезит».

Однако оборотной стороной оказывается их избыточная сложность, не позволяющая делать диагностику и ремонт системы в домашних условиях своими руками.

Когда сломался холодильник с инверторным компрессором, не стоит пытаться что-то делать с ним самостоятельно, обращайтесь к квалифицированным мастерам в сервис. Если же установка обычного типа с прямым питанием от 220В, есть шанс запустить заклинивший компрессор холодильника, не прибегая к посторонней помощи. Традиционно более пригодна к самодеятельному ремонту техника отечественных марок («Атлант», «Свияга»).

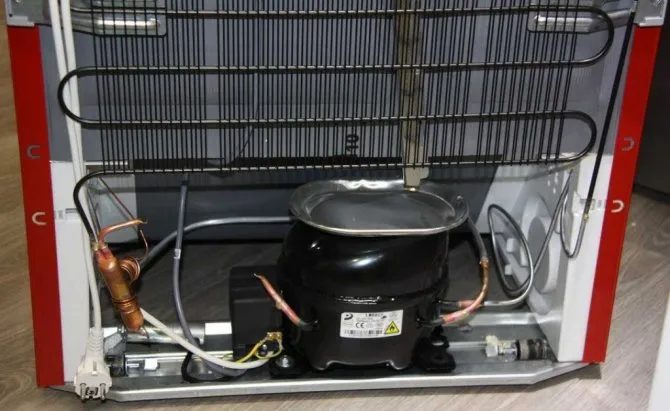

Где находится компрессор

Двигатель компрессора вместе с поршневым насосом, клапанным механизмом и ресиверами для фреона принято устанавливать на демпфирующих пружинах внутри герметично заваренного металлического кожуха. Эта деталь обычно красится в черный цвет для лучшей теплоотдачи и выглядит как округлый бак с выходящими из него трубками. Размещают его в задней стенке холодильника на металлической раме неподалеку от конденсатора (рассеивающего избыток тепла змеевика из трубок).

Давление внутри запаянного корпуса компрессора при нормальной работе – 10 атмосфер. Электропитание к мотору подается через контакты на наружной стенке бака.

Проверка компрессора на работоспособность

Результат штатной работы компрессора – создание необходимого давления хладагента в системе трубок. Для разных моделей этот показатель варьируется, но принципиально считают, что при выходном давлении меньше 4 атмосфер устройство для эксплуатации непригодно.

Непосредственно убедиться в работоспособности мотора, замеряя давление, получится, только перекусив фреоновые трубки. После этого хладагент улетучится наружу, и домашний ремонт станет невозможен. Чтобы вновь запаять магистраль и закачать в систему фреон, придется приглашать мастера с оборудованием. Хотя некоторые владельцы старых холодильников делают из их компрессионных камер воздушные насосы для домашних нужд – работы с окрасочным пульверизатором или подкачки колес. В этих случаях проверку устройства делают прямым замером давления.

Если же целью ремонта будет попытка восстановить нормальную работу холодильника, оценивать состояние компрессора придется по косвенным приметам (шум, вибрация). По отзывам мастеров, две наиболее частые поломки:

• неисправность электрооборудования, в том числе отказ пускозащитного реле;
• заклинивание механической части компрессора (ротора его двигателя либо поршня в цилиндре насоса).

Систему проверяют отдельно на каждую из указанных проблем, чтобы понять, какая именно деталь требует ремонта или замены. Для этого понадобится напрямую запустить компрессор холодильника без реле.

Схемы подсоединения воздушного реле

Компрессорный прессостат производится для подсоединения к различным по нагрузке электросхемам. В соответствии с номиналом линии электропитания подбирается соответствующая модель релейного блока.

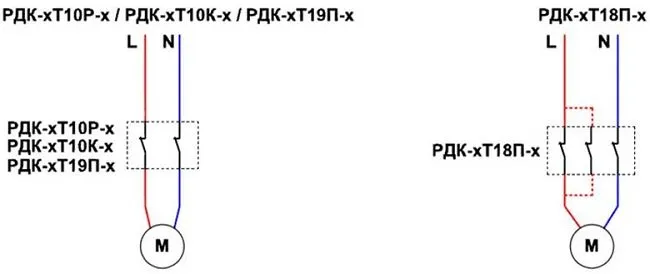

Вариант #1: к сети с номиналом 220 В

Если приводной электродвигатель представлен однофазным устройством, в этом случае устанавливается реле номиналом 220 В с двумя группами контактов.

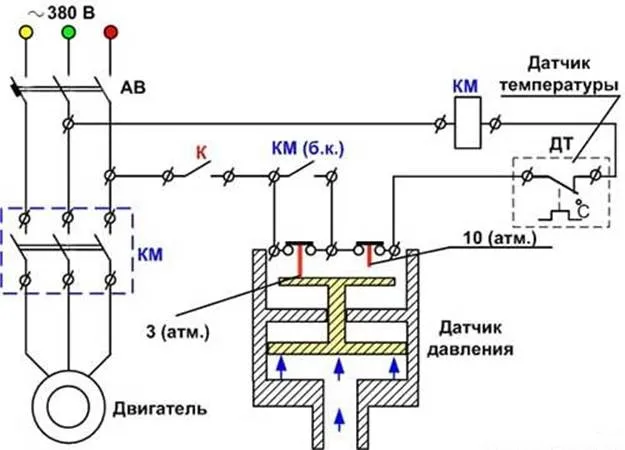

Вариант #2: к трехфазной сети с напряжением 380 В

Для трехфазной нагрузки цепи на 380 В может быть использован один из вариантов: модификация реле на 220 В или 380 В, с тремя контактными линиями, для одновременного отключения всех трех фаз.

Оба метода имеют различные схемы. Рассмотрим первый вариант:

Выбрав второй метод, производится питание от одной фазы (ноль) и в этом случае номинал реле должен быть на 220 В. Более подробно на следующей схеме:

После подсоединения к электропитанию необходимо разобраться с дополнительными возможностями, представленными в воздушных блоках для эжекторов.

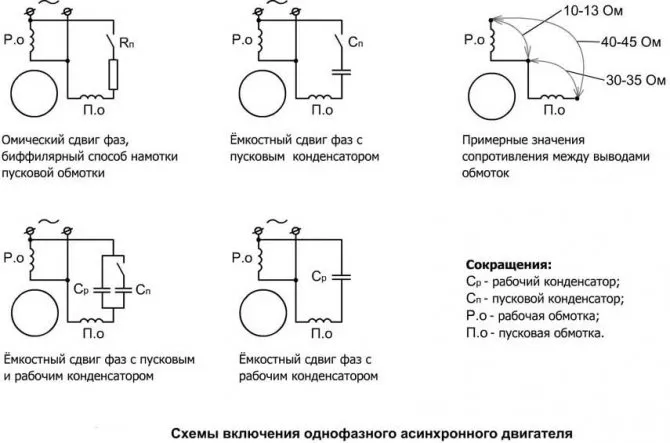

Схемы подключения однофазных асинхронных двигателей

С пусковой обмоткой

Для подключения двигателя с пусковой обмоткой потребуется кнопка, у которой один из контактов после включения размыкается. Эти размыкающиеся контакты надо будет подключить к пусковой обмотке. В магазинах есть такая кнопка — это ПНВС. У нее средний контакт замыкается на время удержания, а два крайних остаются в замкнутом состоянии.

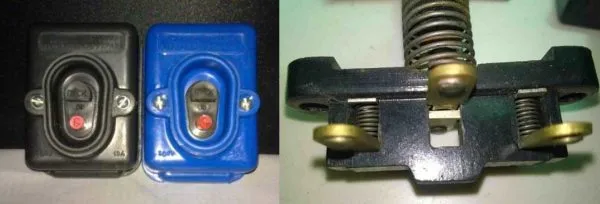

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»

Сначала при помощи измерений определяем какая обмотка рабочая, какая — пусковая. Обычно вывод от мотора имеет три или четыре провода.

Рассмотрим вариант с тремя проводами. В этом случае две обмотки уже объединены, то есть один из проводов — общий. Берем тестер, измеряем сопротивление между всеми тремя парами. Рабочая имеет самое меньшее сопротивление, среднее значение — пусковая обмотка, а наибольшее — это общий выход (меряется сопротивление двух последовательно включенных обмоток).

Если выводов четыре, они звонятся попарно. Находите две пары. Та, в которой сопротивление меньше — рабочая, в которой больше — пусковая. После этого соединяем один провод от пусковой и рабочей обмотки, выводим общий провод. Итого остается три провода (как и в первом варианте):

С этими тремя проводами и работаем дальше — исползуем для подключения однофазного двигателя.

Со всеми этими

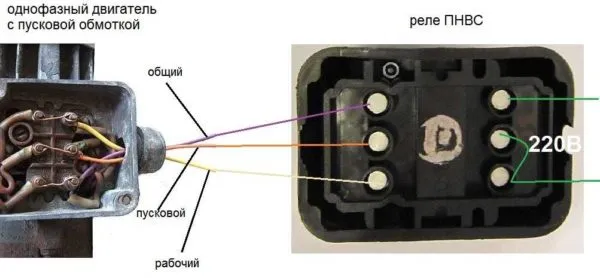

Подключение однофазного двигателя с пусковой обмоткой через кнопку ПНВС

подключение однофазного двигателя

Все три провода подключаем к кнопке. В ней тоже имеется три контакта. Обязательно пусковой провод «сажаем на средний контакт (который замыкается только на время пуска), остальные два — на крайние (произвольно). К крайним входным контактам ПНВС подключаем силовой кабель (от 220 В), средний контакт соединяем перемычкой с рабочим (обратите внимание! не с общим). Вот и вся схема включения однофазного двигателя с пусковой обмоткой (бифолярного) через кнопку.

Конденсаторный

При подключении однофазного конденсаторного двигателя есть варианты: есть три схемы подключения и все с конденсаторами. Без них мотор гудит, но не запускается (если подключить его по схеме, описанной выше).

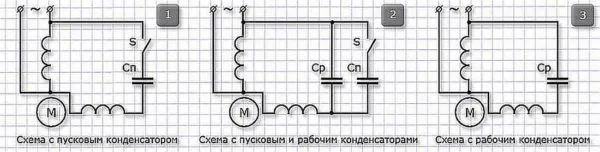

Схемы подключения однофазного конденсаторного двигателя

Первая схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже. Схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском (бетономешалки, например), а с рабочим конденсором — если нужны хорошие рабочие характеристики.

Схема с двумя конденсаторами

Есть еще третий вариант подключение однофазного двигателя (асинхронного) — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и реализуется чаще всего. Она на рисунке выше в середине или на фото ниже более детально. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Установка реле и вспомогательных элементов

В некоторых модификациях прессостатов можно встретить дополнительную комплектацию в виде фланцевых соединений, посредством которых подключается дополнительное оборудование. В основном это трехходовые детали, с диаметром ¼ дюйма.

Для ввода в эксплуатацию прибора его необходимо подключить к ресиверу. Монтаж состоит из следующих этапов:

1. Посредством основного отверстия выхода прибор подсоединяется к компрессору.
2. К устройству с фланцами подключается манометр. Также могут присутствовать и другие вспомогательные механизмы, требующие включения: предохранительный или клапан разгрузки.
3. Каналы, что не используются для соединения, обязательно закрываются заглушками.
4. Далее согласно электросхеме реле подсоединяют к контактам цепи управления электродвигателем.

Двигатели с небольшой мощностью могут подсоединяться напрямую, в остальных случаях требуется дополнительная установка электромагнитного пускателя соответствующей мощности.

Прежде чем переходить к настройкам пороговых параметров срабатывания, стоит обратить внимание на условия работы. Во-первых, корректировка осуществляется под давлением. Во-вторых, подача электричества к двигателю должна быть прекращена.

Регулировка и пусконаладочный процесс

Заводские установленные параметры не всегда отвечают требованиям потребителя. В большинстве случаев это связано с недостаточной компрессионной силой в наивысшей точке разбора.

Также может не подходить и диапазон срабатывания прессостата. В этом случае будет актуальна самостоятельная корректировка исполнительного механизма.

Для начала настройки рабочего компрессионного значения потребуется осмотреть табличку с гравировкой, где обозначены параметры электродвигателя и компрессора.

Нам нужно только наибольшее значение, которое создает прибор. Этот показатель указывает на максимальную силу давления, которую можно задавать на реле, для корректной работы всей пневмосистемы.

Если установить указанное значение (на рисунке 4,2 атм), тогда при учете всех факторов – перепады в электропитании, выработка эксплуатационного срока деталей и другое — компрессор может не достичь предельного давления, а соответственно не произойдет его отключение.

В подобном режиме рабочие элементы оборудования начнут перегреваться, затем деформироваться и в итоге плавиться.

Для надежной работы без отключений требуется задавать наибольшее давление выключения на реле, не достигающее номинального показателя, выгравированного на компрессоре, а именно ниже на 0,4-0,5 атм. Согласно нашему примеру – 3,7-3,8 атм.

Определив уровень, который будет задан, необходимо снять корпус реле. Под ним расположены два регулирующих элемента — малая и большая гайки (на рисунке 1,3).

Рядом есть стрелочные указатели направления, в которое будут производиться подкручивания — тем самым осуществляя сжимание и разжимание пружинного механизма (2,4).

Большой винтовой зажим и пружина предназначены для управления параметрами компрессии. При закручивании по ходу часовой стрелки, спираль сжимается — давление выключения компрессора увеличивается. Обратная регулировка – ослабляет, соответственно, снижается уровень давления для отключения.

При воспроизведении настроек ресивер должен быть заполнен не меньше чем на 2/3.

Разобравшись в предназначении элементов, приступаем:

1. Для обеспечения должного уровня безопасности отключаем электропитание.
2. Изменение уровня сжатия пружин выполняется методом проворачивания гайки на несколько оборотов в необходимую сторону. На плате возле регулировочного винта большого диаметра, по стандартам, есть условные обозначение латиницей P (Pressure), меньшего – ΔР.
3. Контроль корректировочного процесса производится визуально на манометре.

Некоторые производители для удобства выносят регулировочную арматуру для изменения номинального значения на поверхность корпуса устройства.

Возможные неисправности прибора

Отмечают несколько характерных для прессостатов неисправностей. В большинстве случаев их попросту меняют на новые устройства. Однако есть незначительные проблемы, устранить которые можно самостоятельно без помощи мастера-ремонтника.

Чаще других встречается неисправность, характеризующаяся утечкой воздуха из реле при включенном ресивере. В этом случае виновником может быть пусковой клапан. Достаточно заменить прокладку и проблема будет устранена.

Частое включение компрессора свидетельствует о расшатывании и смещении регулировочных болтов. Здесь потребуется перепроверить порог включения и отключения реле и настроить их согласно указаниям предыдущего раздела.

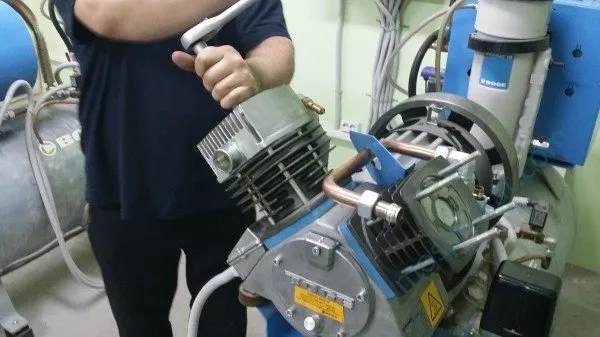

Поиск неисправностей компрессора

Детально рассмотрим различные неисправности, возникшие из-за недостаточно качественного обслуживания.

Низкое давление нагнетания воздуха

Вероятные причины появления неисправности:

• засорение входного воздушного фильтра, неисправные клапаны;
• утечки в системе сжатого воздуха на фитингах, соединениях, элементах;
• реле давления настроено неправильно или неисправно;
• проскальзывание приводного ремня, поршневые кольца не установлены;
• изношенные поршневые кольца, ослабленный поршень;
• протекающая прокладка головки блока цилиндров;
• сливной клапан открыт, нарушение работы манометра;
• ослабленные клапаны компрессора или протечки через прокладки клапанов.

Рекомендации по восстановлению нормального давления:

• разобрать клапан, тщательно очистить;
• с помощью мыльной воды найдите утечки, затяните резьбу деталей;
• проверьте источник питания, при необходимости отсоедините его и подключите заново.

Обнаружение воды в картере

Возможные факторы появления неисправности:

• недостаточная продолжительность работы агрегата после запуска: влага, выдавленная воздухом, должна нагреться и испариться;
• компрессор может быть слишком большим для используемого инструмента;
• негерметичная головка блока цилиндров;
• используемое масло низкого качества;
• давление в системе поступает обратно через клапан.

Ржавые клапаны или цилиндры

Вероятные происхождения неисправности:

• редкий запуск и работа установки;
• при хранении обработка не была проведена надлежащим образом;
• недостаточная работа системы для нагрева и испарения влаги, выдавливаемой из воздуха при сжатии.

Чрезмерный уровень вибрации

По какой причине возникла неисправность:

• неравномерная скорость работы электродвигателя;
• клапаны не работают должным образом, ослабленный шкив;
• разбалансировка силового агрегата, чрезмерное давление нагнетания;
• двигатель неправильно закреплён или неплотно затянут к корпусу.

Чрезмерное давление в воздушном ресивере

Причины появления неисправности:

• датчик давления воздуха показывает неточно;
• утечки в системе трубопроводов разгрузочного устройства;
• разгрузочный механизм компрессорного клапана неисправен;
• некорректная настройка реле давления.

Перегрев компрессорной установки

Вероятные факторы возникновения неисправности:

• компрессорные клапаны непригодны для работы;
• установлено слишком высокое давление;
• интеркулер забит изнутри или снаружи;
• превышен рабочий цикл системы;
• недостаточная вентиляция или рециркуляция горячего воздуха;
• неправильная скорость мотора, шкив вращается некорректно;
• неравномерная смазка движущих частей системы.

Компрессор стучит

Возможные происхождения неисправности:

• недостаточный зазор головы цилиндра, ослабленный шкив;
• поршень ослаблен в отверстии цилиндра, износ поршневых колец;
• изношены шатунные или коренные подшипники;
• чрезмерный люфт коленчатого вала;
• узлы компрессорных клапанов ослабли.

Сильный перепад давления воздуха

По какой причине возникла неисправность:

• давление выходного воздуха слишком высокого уровня;
• недостаточная вентиляция или рециркуляция горячего воздуха;
• сильно загрязнены охлаждающие поверхности компрессора и интеркулер;
• слишком высокая температура окружающей среды;
• забитые или чрезмерно изношенные стенки цилиндров.

Избыточное потребление масла

Вероятные причины появления неисправности:

• износ поршневых колец, ограниченный забор воздуха;
• слишком высокий уровень масла в картере;
• вязкость масла не соответствует условиям применения;
• слишком длительная работа без нагрузки, потёкший сальник;
• низкокачественное масло со склонностью к пенообразованию.

Установка не запускается

Возможные факторы появления неисправности:

• перегорел предохранитель или сработал автоматический выключатель;
• сработала тепловая перегрузка силового агрегата;
• питание не подключено, низкое напряжение либо сбой питания;
• пусковой выключатель неисправен;
• реле давления неправильно отрегулировано либо не работает;
• ослабленный или повреждённый провод.

Постоянный выпуск воздуха из реле давления

По какой причине возникла неисправность:

• изношена или повреждена диафрагма реле давления;
• застрял выпускной клапан реле давления;
• обратный клапан нагнетания заклинило.

Методы устранения поломки

Решение более сложной задачи предстоит, если компрессор не работает. Источников может быть несколько. Рассмотрим один из них – оплавление контактов прессостата из-за эрозии, возникающей от искр электричества.

Для устранения такого рода неисправности можно воспользоваться одним из способов: очистить поверхность, что продлевает срок службы не менее, чем на 3 месяца, или отремонтировать, заменив контакты в клеммных зажимах.

Поэтапный инструктаж второго варианта:

1. Стравить весь воздух из ресивера и отключить питание эжектора. Демонтировать реле давления.
2. Сняв защитный корпус отсоединяем проводку, подведенную к группе контактов.
3. Посредством отвертки необходимо извлечь клемму с контактами и высверлить из нее подгоревшие линии.
4. Заменить провод можно медной проволокой. Подбирать необходимо с учетом диаметра отверстия, т. к. она должна плотно сесть в посадочное гнездо. Ее вставляют в отверстие и обжимают с обеих сторон.
5. Аналогичные действия проделывают и с остальными обгоревшими линиями.
6. После того как контактная группа будет собрана, ее монтируют на прежнее место и закручивают крышку прессостата.

Компрессорное реле функционирует в сложных условиях, подвергаясь износу и выходу из строя.

Несмотря на то что ремонт не является рентабельным, те, кто знаком с устройством, могут выполнить его самостоятельно. Однако выгодным все же остается вариант замены на новый прибор.

Выводы и полезное видео по теме

Подробно об устройстве прессостата, а также наглядный процесс регулировки его параметров в сюжете:

Возможна и самостоятельная сборка регулировочного узла для компрессора, об этом в видеоматериале:

Пневматические приборы считаются более безопасными и удобными в эксплуатации, нежели электрические или бензиновые образцы. Представлен широкий выбор дополнительного оборудования, работающего со сжатым воздухом: пистолеты для промывки, подкачки шин или покраски и многие другие.

С помощью реле появляется возможность автоматической работы с поддержанием требуемого уровня компрессии в приемнике.

Пишите, пожалуйста, комментарии в блок-форме, расположенной под тестом статьи. Делитесь собственным опытом в эксплуатации компрессора с реле давления, задавайте вопросы, публикуйте фото по теме. Не исключено, что ваши рекомендации будут полезны посетителям сайта.

Одним из основных показателей воздушных компрессоров является рабочее давление. Другими словами, это уровень сжатия воздуха, созданный в ресивере, который необходимо поддерживать в пределах определенного диапазона. Вручную, ссылаясь на показатели манометра, это делать неудобно, поэтому поддержанием необходимого уровня сжатия в ресивере занимается блок автоматики компрессора.

Устройство и принцип работы блока автоматики

Для поддержания давления в ресивере на определенном уровне, большинство воздушных компрессоров имеют блок автоматики, прессостат.

Данный элемент оборудования включает и отключает двигатель в нужный момент, не допуская превышения уровня сжатия в накопительной емкости или слишком низкого его значения.

Реле давления для компрессора представляет собой блок, содержащий следующие элементы.

1. Клеммы. Предназначены для подключения к реле электрических кабелей.



2. Пружины. Установлены на регулировочных винтах. От силы их сжатия зависит уровень давления в ресивере.
3. Мембрана. Установлена под пружиной и сжимает ее под действием сжатого воздуха.
4. Кнопка включения. Предназначена для запуска и принудительной остановки агрегата.
5. Фланцы соединения. Их количество может быть от 1 до 3. Предназначены фланцы для подсоединения реле включения компрессора к ресиверу, а также для подсоединения к ним предохранительного клапана с манометром.

Кроме всего, автоматика на компрессор может иметь дополнения.

1. Клапан разгрузки. Предназначен для сброса давления после принудительной остановки двигателя, что облегчает его повторный запуск.
2. Тепловое реле. Данный датчик защищает обмотки двигателя от перегрева путем ограничения силы тока.
3. Реле времени. Устанавливается на компрессорах с трехфазным двигателем. Реле отключает пусковой конденсатор через несколько секунд после начала запуска двигателя.
4. Предохранительный клапан. Если произойдет сбой в работе реле, и уровень сжатия в ресивере поднимется до критических значений, то во избежание аварии сработает предохранительный клапан, сбросив воздух.
5. Редуктор. На данном элементе устанавливаются манометры для измерения давления воздуха. Редуктор позволяет выставить требуемый уровень сжатия воздуха, поступающего в шланг.

Принцип работы прессостата выглядит следующим образом. После запуска двигателя компрессора в ресивере начинает повышаться давление. Поскольку регулятор давления воздуха подсоединен к ресиверу, то сжатый воздух из него поступает в мембранный блок реле. Мембрана под действием воздуха выгибается вверх и сжимает пружину. Пружина, сжимаясь, задействует переключатель, который размыкает контакты, после чего двигатель агрегата останавливается. При снижении уровня сжатия в ресивере, мембрана, установленная в регулятор давления, выгибается вниз. Пружина при этом разжимается, а переключатель замыкает контакты, после чего происходит запуск двигателя.

Подключение

Для работы устройства требуется 1 фаза с напряжением 220 Вольт. Это означает, что подключить его можно в бытовую розетку. Именно в этом причина популярности двигателя среди населения. На всех бытовых приборах, от соковыжималки до шлифовальной машины, установлены механизмы этого типа.

Существует 2 типа электромоторов: с пусковой обмоткой и с рабочим конденсатором:

1. В первом типе устройств, пусковая обмотка работает посредством конденсатора только во время старта. После достижения машиной нормальной скорости, она отключается, и работа продолжается с одной обмоткой.
2. Во втором случае, для моторов с рабочим конденсатором, дополнительная обмотка подключена через конденсатор постоянно.

Электродвигатель может быть взят от одного прибора и подключен к другому. Например, исправный однофазный мотор от стиральной машины или пылесоса может использоваться для работы газонокосилки, обрабатывающего станка и т.п.

Существует 3 схемы включения однофазного двигателя:

1. В 1 схеме, работа пусковой обмотки выполняется посредством конденсатора и только на период запуска.
2. 2 схема также предусматривает кратковременное подключение, однако оно происходит через сопротивление, а не через конденсатор.
3. 3 схема является самой распространенной. В рамках этой схемы конденсатор постоянно подключен к источнику электричества, а не только во время старта.

Подключение электромотора с пусковым сопротивлением:

1. Вспомогательная обмотка таких устройств имеет повышенное активное сопротивление.
2. Для запуска электромашины этого типа, может быть использован пусковой резистор. Его следует последовательно подключить к пусковой обмотке. Таким образом, можно получить сдвиг фаз 30° между токами обмоток, чего будет вполне достаточно для старта механизма.
3. Кроме того, сдвиг фаз может быть получен путем использования пусковой фазы с большим значением сопротивления и меньшей индуктивностью. У такой обмотки меньшее количество витков и тоньше провод.

Подключение мотора с конденсаторным пуском:

1. У данных электромашин пусковая цепь содержит конденсатор и включается только на период старта.
2. Для достижения максимального значения пускового момента, требуется круговое магнитное поле, которое выполняет вращение. Чтобы оно возникло, токи обмоток должны быть повернуты на 90° относительно друг друга. Такие фазосдвигающие элементы, как резистор и дроссель не обеспечивают необходимый сдвиг фаз. Только включение в цепь конденсатора позволяет получить сдвиг фаз 90°, если правильно подобрать емкость.
3. Вычислить, какие провода к какой обмотке относятся, можно путем измерения сопротивления. У рабочей обмотки его значение всегда меньше (около 12 Ом), чем у пусковой (обычно около 30 Ом). Соответственно, сечение провода рабочей обмотки больше, чем у пусковой.
4. Конденсатор подбирается по потребляемому двигателем току. Например, если ток равен 1.4 А, то необходим конденсатор емкостью 6 мкФ.

Схемы подключения прессостата к компрессору

Подключение реле, контролирующего степень сжатия воздуха, можно разделить на 2 части: электрическое подключение реле к агрегату и подсоединение реле к компрессору через соединительные фланцы. В зависимости от того, какой двигатель установлен в компрессоре, на 220 В или на 380 В, существуют разные схемы подключения прессостата. Руководствуюсь этими схемами, при условии наличия определённых знаний в электротехнике, можно подключить данное реле своими руками.

Подключение реле к сети 380 В

Чтобы подключить автоматику к компрессору, работающему от сети 380 В, используют магнитный пускатель. Ниже приведена схема подключения автоматики к трем фазам.

На схеме автоматический выключатель обозначен буквами “АВ”, а магнитный пускатель – “КМ”. Из данной схемы можно понять, что реле настроено на давление включения 3 атм. и отключения – 10 атм.

Подключение прессостата к сети 220 В

К однофазной сети реле подключается по схемам, приведенным далее.

На данных схемах указаны различные модели прессостатов серии РДК, которые можно таким способом подключить к электрической части компрессора.

Подсоединение прессостата к агрегату

Подключить реле давления к компрессору довольно просто.

1. Накрутите на патрубок ресивера прессостат, использовав его центральное отверстие с резьбой. Для лучшей герметизации резьбы рекомендуется использовать фум-ленту или жидкий герметик. Также реле может подсоединяться к ресиверу через редуктор.



2. Подсоедините к самому маленькому выходу из реле, если он имеется, разгрузочный клапан.
3. К остальным выходам из реле можно подключить либо манометр, либо предохранительный клапан сброса. Последний устанавливается в обязательном порядке. Если же манометр не требуется, то свободный выход прессостата необходимо заглушить металлической пробкой.
4. Далее, к контактам датчика подсоединяются провода от электросети и от двигателя.

После того, как полное подключение прессостата будет завершено, необходимо настроить его на правильную работу.

Подключение и настройка

Общая схема компрессорной установки дает представление, что реле давления расположено между клапаном разгрузки и вторичной управляющей цепью. Чаще всего прессостат для компрессора имеет четыре резьбовых головки, одна из которых присоединяет устройство к ресиверу, а другая подключает манометр для контроля показаний. На третью можно установить предохранительный клапан, а последняя имеет резьбовую заглушку в четверть дюйма в резьбе. При свободном разъеме пользователь может устанавливать по своему усмотрению контрольный манометр.

Читать также: Реле зарядки аккумулятора уаз

Прессостат подключают по следующей последовательности:

1. Устройство соединяют с разгрузочным клапаном ресивера.
2. Ставят контрольный манометр или заглушку.
3. К контактам подключаются цепи управления двигателя.
4. Если в сети напряжения имеются колебания, то подключение производят через сетевой фильтр, в том числе при мощности контактов, большей, чем имеющаяся у тока нагрузки двигателя.
5. Если в этом есть необходимость, то реле через винты регулировки настраивают на нужное давление воздуха.

Подключение сопровождается проверкой соответствия напряжения в сети заводским настройкам реле давления. К примеру, трехфазная сеть в 380 Вольт предполагает применения трехконтактной группы, а на 220 Вольт нужно использовать двухфазную группу.

Настройка производится, когда ресивер заполнен минимум на две трети. Реле отключают от сети, снимают верхнюю крышку и меняют сжатие двух пружин. За предел рабочего давления отвечает регулировочный винт с осью большего диаметра. На плате рядом имеется метка давления в виде буквы Р и указание направления вращения винта, с помощью которого меняется указанный параметр. Второй винт помогает установить необходимую разность ΔР и имеет указатель, куда он вращается.

Чтобы ускорить процесс настройки, в некоторых случаях выводят наружу регулировочный винт, который изменяет верхний уровень давления. Контроль осуществляют согласно показаниям манометра на регуляторе давления для компрессора.

Что нужно для подключения 3 фаз?

Для подключения трехфазной электросети требуется следующее:

1. Электрический счетчик, который будет регистрировать потребление энергии. Счетчик должен быть специально предназначен для трехфазного электроснабжения.

2. Распределительный щиток, который будет распределять электрический ток по разным потребителям. В распределительном щитке должны быть установлены соответствующие автоматические выключатели и защитные устройства.

3. Кабельная линия, которая соединяет электросеть с распределительным щитком. Для трехфазного электроснабжения требуется кабель, состоящий из трех проводников, которые должны быть соединены с соответствующими контактами в щитке.

4. Подключение к трехфазному трансформатору. Если трехфазный трансформатор находится вне дома или здания, то необходимо установить специальный трансформаторный блок, который будет обеспечивать переход от трехфазной электросети к однофазному напряжению для использования внутри дома или здания.

5. Правильная установка и настройка оборудования. После установки всех необходимых компонентов и подключения к трехфазной электросети, необходимо правильно настроить оборудование для обеспечения правильной работы и безопасности.

6. Обязательно необходимо проводить работы по подключению трехфазной электросети только квалифицированными специалистами, так как это может быть опасно и может привести к поражению электрическим током или пожару.
