Размеры вентиляционных каналов для частного дома: выбор местоположения, расчет сечения и устройство
В новой статье мы расскажем о том, как правильно выбрать место и размеры вентиляционных каналов для частного дома, а также о расчете необходимого сечения и устройстве системы. Большое внимание уделим вопросу о вентканал размерах, чтобы вы могли сделать правильный выбор при проектировании вентиляции в своем доме.
Правильный микроклимат внутри дома оказывает прямое воздействие на состояние здоровья всех жильцов. В свою очередь комфорт зависит от правильного обустройства вентиляционной системы и ее эффективности. Правильный выбор и монтаж вентиляционных каналов являются залогом стабильного воздухообмена и создания условий для регулярной циркуляции свежего воздуха внутрь помещения и отвода отработанного за его пределы.
http://www.mama-fest.com/ все про беременность форум.
Содержание статьи:
В данной статье мы предлагаем вам ознакомление с полным спектром правил и нюансов возведения канальной вентиляции в частном доме. Самым подробным образом будут изложены технологии обустройства, размещения конструкций, прокладки и закрепления вентиляционных каналов. Вся информация, которая будет представлена ниже, основана на строительных нормах и опытности продвинутых мастеров. Поэтому нашу статью можно использовать в качестве готового руководства в контексте подбора и монтажа вентканалов в частном доме.
Расчет шахты онлайн
Наш онлайн-калькулятор позволяет рассчитать вытяжную шахту для естественной вентиляции для обеспечения нужного расхода воздуха и воздухообмена. Калькулятор состоит из двух частей. В первой части производится расчет параметров шахты (сечение, высота) по расходу. Во второу — расчет расхода воздуха для действующей шахты.
| Хочу такой же калькулятор себе на сайт | |
| Общие исходные данные | |
|---|---|
| Температура наружного воздуха: | °C |
| Температура внутреннего воздуха: | °C |
| Есть вытяжная решетка? | Есть |
| Кол-во отводов 90°: | шт. |
| Есть дефлектор? | Есть |
| Расчет шахты | |
| Расход воздуха: | м3/ч |
| Скорость воздуха: | м/с |
| Площадь сечения шахты: | |
| Расход воздуха для существующей шахты | |
| Высота шахты (перепад высот): | м |
| Сечение: |
Диаметр мм Стороны х мм |
| Фактическая тяга: | |
| Фактическая скорость: | |
| Фактический расход: | |
| Хочу такой же калькулятор себе на сайт | |
| Ссылка на этот расчет: |
После выполнения расчета вы можете скопировать ссылку на него, чтобы поделиться расчетом с коллегами, клиентами, друзьями.

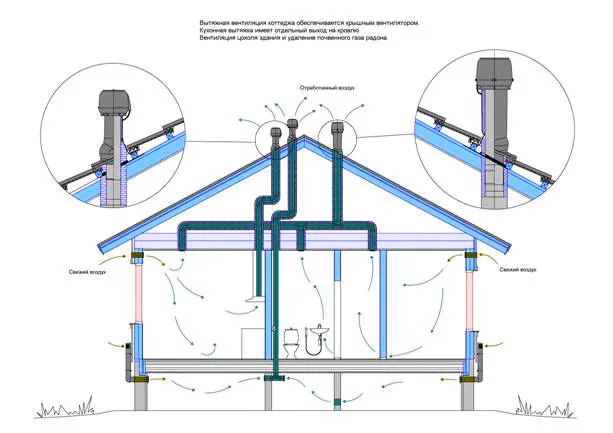

Зачем нужна вентиляционная шахта
Вентиляционные системы подразделяются на три типа – приточные, естественные и приточно-вытяжные. Как правило, проект вентиляции выполняется параллельно с проектированием всех остальных коммуникаций. Если проект не был выполнен на стадии Pro, то в данном случае вытяжная труба при правильной организации позволит обеспечить эффективную вентиляцию.
Самым эффективным вариантом для частного дома является приточная или приточно-вытяжная модель вентиляции. Первый вариант актуален для домов с квадратурой до 300 м., но при большей площади следует обустраивать приточно-вытяжную систему.
Для того чтобы было ясно зачем вообще нужна вентиляция, мы рекомендуем ознакомиться со следующей таблицей:
Вентиляционные каналы проектируются и закладываются еще в период строительства дома. Они, как бы охватывают сетью все здание, обеспечивая поступление свежего воздуха.
В обязательном порядке вентиляционные каналы в частном доме обустраиваются в следующих помещениях:
- Санузел.
- Помещение, где установлен отопительный котел.
- Кухня.
- Гаражное помещение.
- Хозяйственные помещения.
- Подвальные помещения.
- Чердак, в случае отсутствия окон.
- Погреб.
Если не побеспокоиться об обеспечении вентиляцией, то можно впоследствии наблюдать следующие проявления:
- Образование паровой испарины на окнах — эффект «плачущего окна».
- Нарастание плесени.
- Появление неприятного запаха, следов застывшего жира или копоти.
- Отсутствие комфортного микроклимата в помещении.
Если в доме обустроен газовый котел, то отсутствие эффективной вентиляционной системы создаст прецедент для разбирательств с газовой компанией.
Устройство шахты: как она выглядит и что для неё нужно
По форме сечения вентиляционные каналы подразделяются на квадратные или прямоугольные, цилиндрические. Из материалов исполнения чаще всего используются сталь или полимеры устойчивые к воздействию температуры. Классическими считаются вентиляционные шахты, возведенные из кирпича.
Главное требование, которое предъявляется шахтам – огнестойкость. Пожар в вентиляционной шахте опасен быстрым переносом из-за циркуляции воздушных масс. Все составные элементы должны быть удобно и качественно закреплены, обеспечивать герметичность канала и не являться источниками шума при завихрении воздушного потока.

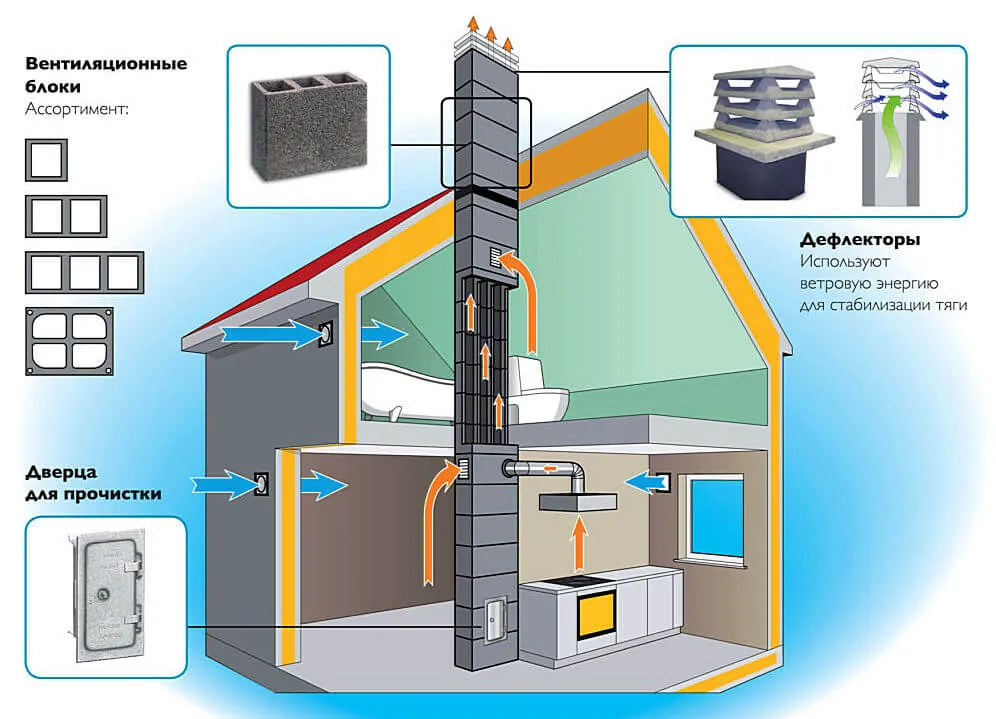

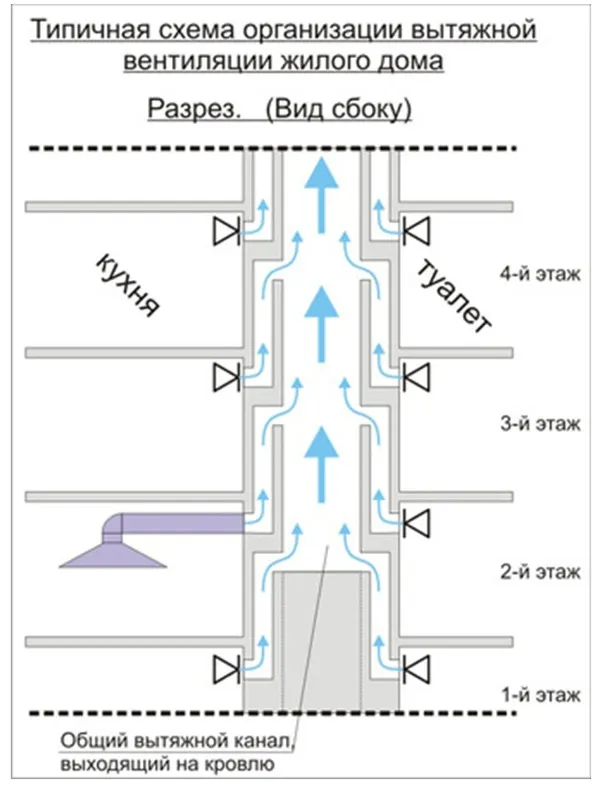

Конструктивно воздушная магистраль вентиляции состоит из следующих элементов:
- Центральная шахта. Через ее сечение отработанный воздух выводится вверх к чердаку и наружу из дома.
- Спутниковые вентиляционные каналы. Через них воздух циркулирует в центральную шахту, минуя смежные помещения.
- Вытяжные отверстия. Они располагаются в помещениях, как правило в верхней части стен под потолком. Через них воздух попадает в спутниковые каналы и далее в центральную шахту.
Длина центральной шахты рассчитывается с учетом следующих факторов: количество этажей частного дома, считая цоколь; высота потолков на чердаке и высота трубы на крыше. Увеличить эффективность можно увеличением размера проходного сечения или длины шахты.
Особенности вентиляционных шахт для частного дома
Эффективная вентиляция должна содержать в конструкции два устройства – одно служит для притока воздуха, а второе – для отвода отработанной воздушной массы. Частные коттеджи зачастую обустраивается естественной вентиляцией, когда свежий воздух проникает в помещение через окна, форточки или фрамуги, а отработанный вытесняется в вентиляционные каналы.
Приточно-вытяжные системы являются более совершенными и эффективными. Также их дополняют монтажом рекуператора – специальной установки для подогрева свежего воздуха за счет тепла отработанных масс. Это очень выгодно в зимний сезон, так как кратно снижает теплопотери жилья.
При проектировании и обустройстве воздушных каналов для естественной вентиляции следует учесть следующие нюансы:
- Тяга напрямую зависит от длины канала: чем длиннее – тем сильнее.
- Вытяжные каналы лучше обустраивать внутри стены в центре дома. Таким образом зимой будет обеспечен дополнительный прогрев воздуха, а это обстоятельство за счет увеличения давления усилит тягу.
- Вентканалы не должны иметь больших перепадов в сечениях. Перепады создают дополнительное сопротивление, которое снижает тягу. То же самое касается количества поворотов и сгибов – их должно быть по минимуму.
- Для увеличения силы тяги рекомендуется монтаж вытяжной трубы на высоту в 50 см. над крышей.
Основное достоинство естественной вентиляции заключается в недорогой стоимости, простоте обустройства и обслуживания.
Недостатки: слабая эффективность без возможности прогрева, охлаждения и очистки воздуха. Если в доме установлены герметичные пластиковые стеклопакеты, а межкомнатные двери установлены без зазора с полами, то приточный воздух будет циркулировать крайне слабо.
Выбор места: где лучше сделать вентиляционный канал
Шахты представляют из себя крупногабаритные конструкции, но при этом они позволяют реализовать эффективную циркуляцию внутри частного дома.
Состав:
- Основной вертикальный канал с размером сечения от 30 до 60 см. Канал берет начала в цокольном этаже и проходит вверх до чердака.
- Вытяжной короб.
- Дефлектор.
Высота
СНиП регламентирует рекомендательные нормы расстояний, которые должны быть соблюдены между точкой отбора воздуха и коробом:

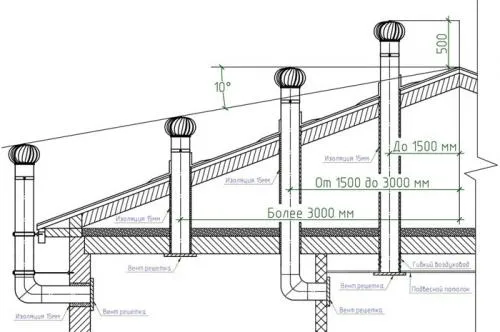

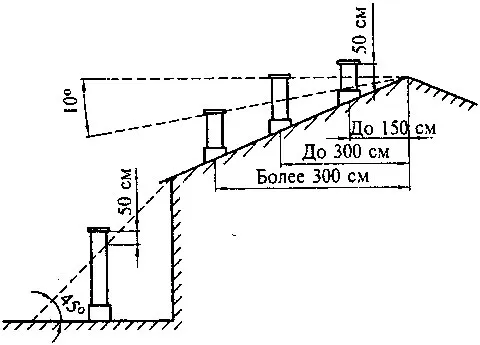

Высота дымохода определяется удалением шахты от конька крыши:
- При расстоянии до 150 см., высота дымохода должна быть не менее 50 см. Это правило актуально и для плоских крыш.
- При расстоянии до 300 см., шахта и дымоход могут быть расположены на одном уровне.
- При расстоянии свыше 300 см. шахта выводится с наклоном не более 10о относительно конька.
Отметим, что если обустраивается отдельное помещение столовой, то высота шахты над коньком должна быть не меньше 100 см.
Расчет вентшахты и размера вентканала
Для правильного определения размера вентканала необходимо точно подсчитать параметры воздухообмена, который будет эффективным для конкретного помещения. Кроме этого, потребуется выяснить мощность источников отопления. При значении до 3,5 кВт вполне подойдет квадратный вентканал 14х14 см.
Размер вентканала в частном доме
При более высокой мощности отопительного прибора (учитывается и суммарный показатель), то сечение вентканала может быть увеличено вплоть до 140х270 мм.
Кроме того, при обустройстве вентиляционных проемов необходимо соблюдать определенное расстояние до окон и дверных проемов. Расстояние составляет величину не менее 400 мм. Внутренние поверхности шахт должны быть идеально ровными, все швы тщательно обрабатываются и затираются.
Размер вентиляционной шахты
Если при подборе размеров были совершены ошибки, то это может отрицательно сказаться на функциональности всей вентиляционной системы. Все параметры размеров регламентируются СНиП 2.04.05-91:
- Прямые каналы более эффективны, но допускается осевое отклонение не более 30о. Горизонтальные участки должны быть, как можно короче.
- Если обустраиваются два параллельных канала на одном уровне, то у более короткого будет меньшая эффективность. Чтобы уровнять их производительность, необходимо сделать сечение короткого более широким или же смонтировать решетку на более длинном.
- Круглые сечения воздуховодных шахт более эффективны, чем квадратные. Минимальный диаметр должен составлять величину не менее 120 мм.
Высота размещения трубы над коньком регламентируется следующими положениями:
- Лучше располагать вывод вентшахты вблизи дымохода – это позволит повысить интенсивность циркуляции воздуха при его «верхнем» нагреве.
- Если обустроена естественная вентиляция, то выход шахты дооснащается дефлектором.
- На всех стыках вентшахты должна быть абсолютная герметичность. Если на стыках будет «подсасываться» воздух, то это обстоятельство кратно снизит эффективность вентиляции.
Важные моменты
Далее нами будут перечислены основные моменты, важность которых неоспорима в вопросах подбора и монтажа вентиляционных каналов.
Правила установки вентиляции в частном доме
В первую очередь отметим, что без правильного расположения воздуховодных коммуникаций невозможно спроектировать эффективную систему вентиляции. Именно поэтому, все вытяжные каналы должны быть заложены еще во время строительства частного дома.

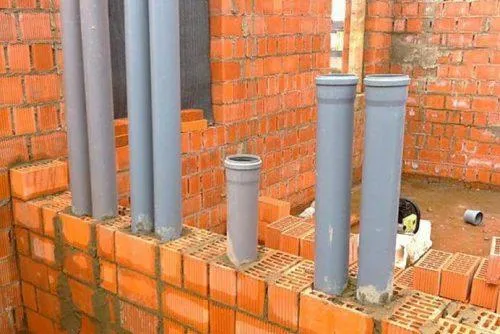

Сначала возводятся «стояки» вентшахт на кухне и в санузле. Монтаж следует начинать из подвала, укладывая трубопровод в фундамент, выполняя отдельный отвод в самом помещении подвала. Данные меропрриятия выполняются еще в период отливки фундамента. Этот вариант считается самым простым, но он не отменяет альтернативные способы обустройства.

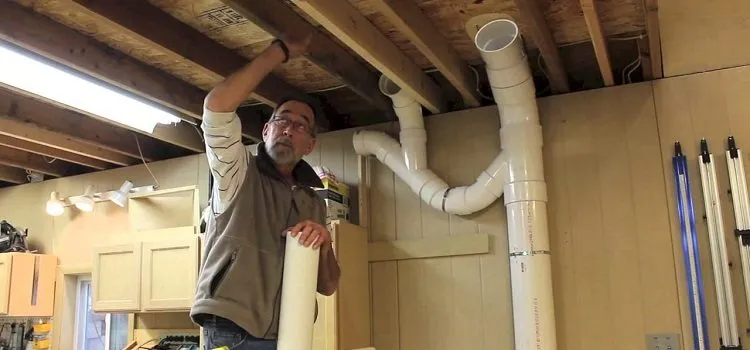

Как установить вентиляционную трубу
При установке вентиляционной трубы необходимо учесть три важных требования:
- Если монтируется принудительная система воздухоотвода, то отработанная воздушная масса должна «выходить» из помещения всегда выше крыши. При естественном выводе можно обеспечить выход выше крыши или на чердаке.
- Если используется принудительная система, то воздух втягивается через приток, возведенный выше поверхности почвы на 2 метра.
- Главный отвод должен быть смонтирован в санузле – там обустраивается главная вентиляционная труба.
Перед тем, как наметить расположение венттрубы на крыше, необходимо предварительно знать параметры сечения выводного канала и высоту его расположения. От этих параметров будут завесить следующие архитектурно-инженерные решения:
- Вариант расположения трубы относительно стропильной системы кровли.
- Способ герметизации трубных стыков.
Если планируется установка дополнительных вентиляторов на кровле. То потребуется применение более мощных крепежных изделий и более кропотливый подбор сечения труб. Поэтому подбор кронштейнов и фланцев необходимо выполнить перед креплением трубы на крыше. Сами вентиляторы обладают свойством парусности и добавляют венттрубе дополнительную массу, поэтому неправильный крепеж может привести к обрушению всей конструкции.
Что касается дефлектора, то его установка нивелирует падение эффективности вентиляции при ее засорении пылью в течение длительной эксплуатации. Дефлекторы увеличивают тягу на 15% при скорости ветра 3-4 м/с и на 30% при скорости ветра более 8 м/с.

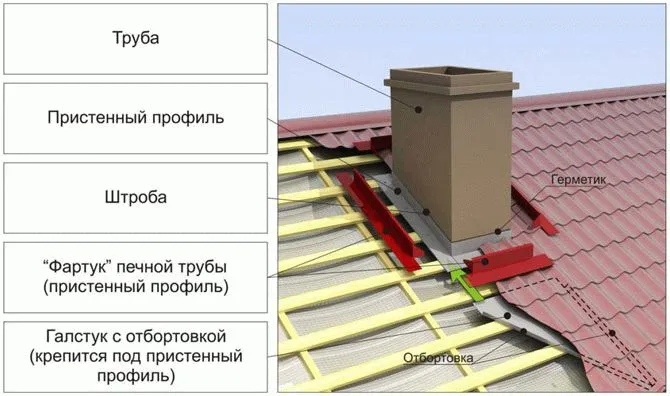

Особенности установки вентиляционного вывода на крыше
Монтаж вентиляционного канала зависит от трех инженерных параметров кровли:
- Конструкция пирога кровли.
- Типа обрешетки.
- Архитектуры стропил.
Наиболее просто труба устанавливается на чердаке без утепления. Это избавит будущего владельца от необходимости прорезать слой утеплителя. Труднее дело обстоит с мансардами, покрытыми нежестким материалом вроде ондулина.
При установке необходимо подобрать такое место, чтобы корпус вентшахты вертикально проходил вблизи к основной балке стропил и ее подкосу. В этом случае сама балка и ее подкос станут опорой для трубы.
Во время покупки необходимой фурнитуры следует также закупить необходимые крепежи и приспособления:
- Комплект крепежно-монтажных хомутов и кронштейнов для установки трубы относительно стропил.
- Пластина или гильза для проводки трубопровода через перекрытие. Дополнительно необходимо взять полимерную прокладку для уплотнения.
- Полимерный герметик.
Без покупки специально комплекта качество герметичности будет слабо удовлетворительным, кроме того, монтаж обойдётся сложнее.
В некоторых случаях вентиляционная шахта не может быть смонтирована на стропилах. В этих случаях используется специальная конструкция, которая собирается из нескольких длинных досок, а сам корпус вентшахты укладывается между ними. Боковые стороны покрываются строительной пеной, которая высыхает после нанесения в течение часа. Для проводки вертикальных каналов к стропилам прибивается вертикальная полка-доска.
Если данный способ монтажа невозможно реализовать, то вентиляционные каналы монтируют на проволочных подвесах. Если закрепить ее указанным способом нет возможности, то воздуховод устанавливают на проволочные растяжки или подвесных хомуты. После подвеса труба покрывается слоем теплового изолятора, и хомуты затягиваются.
Как сделать вентканал для вытяжки в частном доме, чтобы он хорошо работал
Перед непосредственным монтажом и подключением воздуховодов необходимо выбрать их по материалу изготовления. В качестве материала для «выводных» труб используются следующие две разновидности:

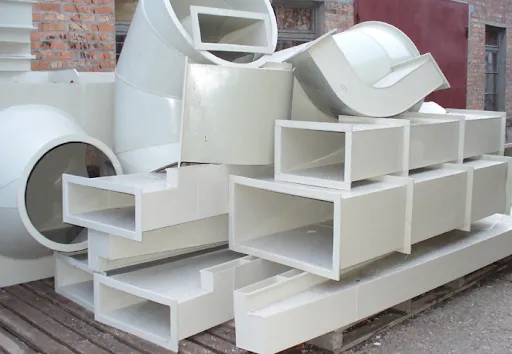

- Алюминиевые гофры. Монтаж не требует дополнительных изделий, но у таких гофр есть один недостаток – низкий уровень шумоизоляции. Уровень шума снижается сильным натяжением гофры.
- Круглые или прямоугольные трубопроводы из пластика. Они менее всего подвержены загрязнениям, но для монтажа потребуются Г-образные кронштейны.
Монтаж воздуховода должен быть осуществлен таким образом, чтобы его конструкция не перекрывала отверстие в вентиляционной шахте естественной системы вентиляции. Для это в вентканал после вытяжки необходимо смонтировать обратный клапан – при работе вытяжки он открывается и сразу же закрывается после прекращения принудительной циркуляции воздуха. Данное оснащение позволяет комбинировать принудительную вытяжную систему с естественной.

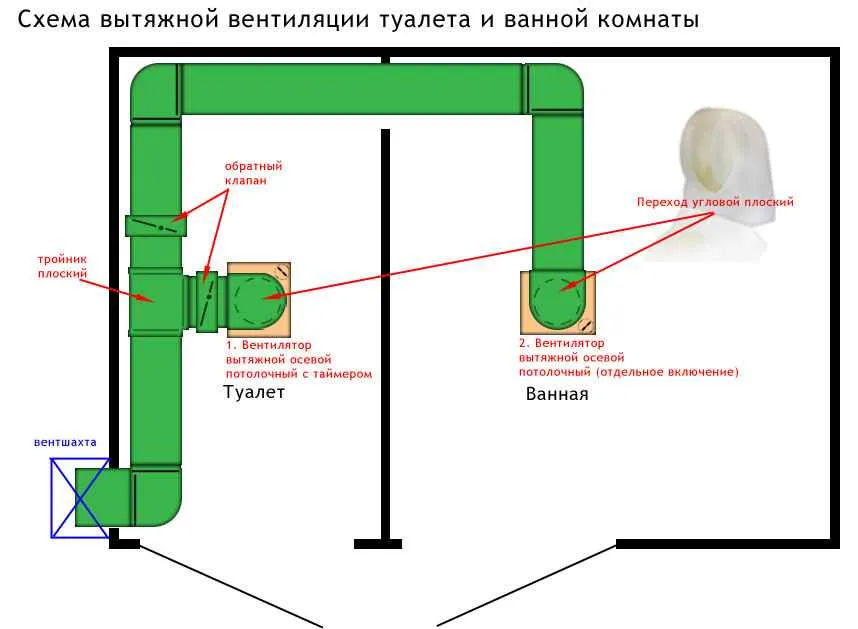

Вентиляция в ванной и туалете
Главная задача – отводить неприятные запахи из помещения наружу. Естественная вентиляция зависима от внешних климатических факторов, что делает ее работу слабоэффективной для данного помещения. Если вентканал не оборудован решеткой, то в помещение также могут проникнуть насекомые и даже мелкие грызуны. Но естественная система проста в обустройстве, стоит дешево и не содержит сложных элементов, что гарантирует бесперебойность.
В качестве вентканалов избираются изделия, позволяющие воздухообмен со скоростью не менее 50 куб м/ч это для помещения, где установлена ванна, для туалета это значение должно составлять не менее 30 куб м/ч.
Более эффективной является система с механическим побуждением, то есть принудительная. Для побуждения циркуляции монтируются вентиляторы, оснащенные подшипниками. Электрификация вентиляторов может быть осуществлена отводом от включателя света или же «запитываться» индивидуально с собственным выключателем. Многие модели вентиляторов оснащаются гигрометрами и прочими датчиками влажности. Также производители устройств предлагают вентиляторы со встроенными датчиками влажности. Оснащение датчиками позволяет автоматизировать систему вытяжной вентиляции.

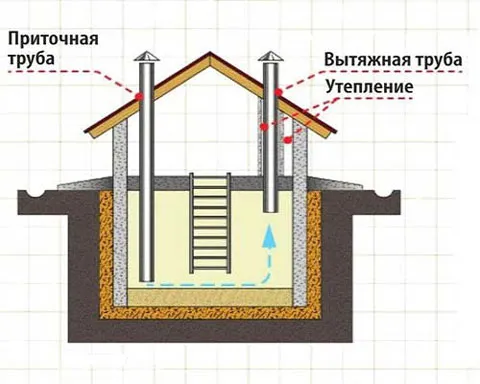

Вентиляция подвала
Как правило, вентиляция цокольного этажа обеспечивается несколькими отверстиями, которые выполняются в стене и закрываются решетками. Данный способ эффективен и прост, но он, как и любая естественная схема проветривания, зависит от внешних условий климата: температуры, скорости ветра, атмосферного давления. Усилить эффективность можно за счет двух труб с диаметром от 8 до 15 см. Одна труба монтируется внизу помещения на высоту 30 см., а другая на высоту в 60 см. от пола. Таким образом одна труба является притоком, а вторая выводом.
или актуальна следующая схема:
Как сделать короб для воздуховода
Есть модели воздуховодов, которые не могут сочетаться с дизайном комнат частного дома. При этом возможно обустройство воздуховода в декоративном коробе.
В качестве материала изготовления используются:
- Пластик.
- Дерево.
- Сталь (нержавеющая, оцинкованная).
- МДФ, гипсокартон, ДСП в виде готовых панелей.
Следует учитывать то обстоятельство, что короба постоянно подвергаются негативным воздействиям: покрываются налетом из гари, застывшего жира и прочих проявлений от приготовления пищи. Это выявляет одно важное требование – поверхность короба должна легко очищаться.

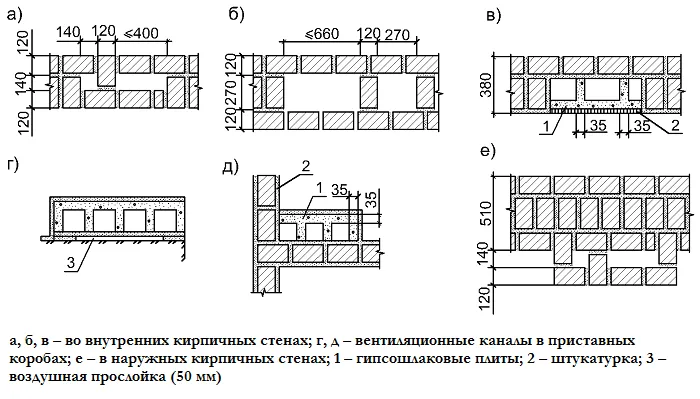

Приставной вентканал и приставная вентиляция
Каналы такого типа могут быть смонтированы в период обустройства вентиляции во время постройки дома или в уже построенном и отделанном сооружении.
Если дом уже построен, а чистовой ремонт выполнен, то в качестве вентканала используется гильза круглого или овального сечения. Размеры таких гильз варьируются от 14 до 27 см., они монтируются в фальшстенах за кирпичной кладкой или монтируются на стены непосредственно.
<img alt="ВЕНТИЛЯЦИЯ №1" (г.Ступино)="" -="" установка="" и="" согласование="" вентиляционных="" каналов"="" data-cke-saved-src="https://aboutdc.ru/images/Valentin/0uRnl9Jep8mJequ64tdjSRrX99rYIMbYsbCIINxtvgCGi3_JG2uEnhlfV4wibpVYHWvH6PbJXTlhJyYM0-LOplAlL-YouL6zssPKlXTwvog" src="https://aboutdc.ru/images/Valentin/0uRnl9Jep8mJequ64tdjSRrX99rYIMbYsbCIINxtvgCGi3_JG2uEnhlfV4wibpVYHWvH6PbJXTlhJyYM0-LOplAlL-YouL6zssPKlXTwvog">
Задачи для накладных каналов:
- Обеспечивать прокладку вентиляционного канала в накладном коробе, который интегрируется в интерьер помещения.
- Обеспечивать надежный монтаж и устойчивость внутреннего воздуховода.
Монтаж осуществляется посредством анкеров, саморезов или фланцевых креплений. Данное обстоятельство зависит от конкретной модели накладного короба. Данные системы обустраиваются в том случае, если система вентиляции вовсе не была заложена в частном доме при строительстве или обустройстве.
В данной статье мы подробно разобрали все нюансы и вопросы, которые сопровождают конструкцию и подбор вентиляционных каналов. Данные, представленные выше, можно использовать в качестве готового и эффективного эксплуатационного руководства.
