Труба для вытяжки на улицу: виды, характеристики и советы по выбору

Если вы планируете установить вытяжку на улице, то вам необходимо выбрать правильную трубу для вытяжки. В нашей статье мы расскажем о разных вариантах труб для вытяжки на улицу, их характеристиках и дадим советы по выбору.

Вентиляционные трубы для вытяжки входят в состав системы, которая обеспечивает отвод загрязненного воздуха на улицу или его очистку. Кухонная вытяжка является одной из конструкций, напрямую влияющих на комфортабельность проживания в доме. Для правильной установки и эксплуатации такой коммуникации рекомендуется внимательно изучить все ее характеристики и нюансы монтажа как самих вытяжных устройств, так и труб для них.

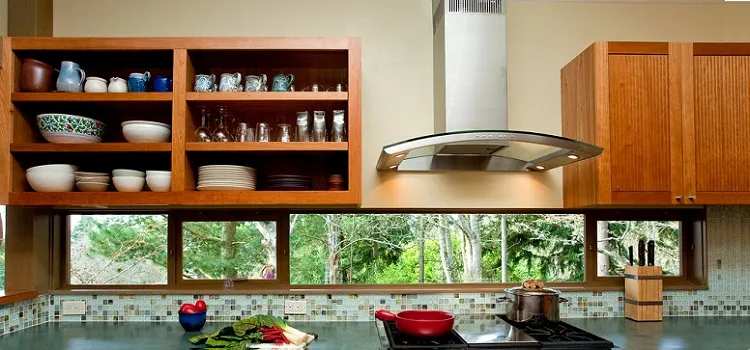

Труба для кухонной вытяжки может быть любой формы и размера — в зависимости от типа прибора

Содержание

• 1 Устройство и назначение воздуховода
• 2 Классификация вытяжек
• 3 Виды воздуховодов
• 4 Виды воздуховодов по материалу
  • 4.1 Пластиковые
  • 4.2 Гофрированные
• 5 Параметры выбора вытяжки и воздуховодов
• 6 Как выбрать нужный диаметр для вытяжных труб?
• 7 Этапы монтажа встраиваемой вытяжки
• 8 Этапы монтажа подвесной вытяжки
• 9 Вытяжка в погребе

Устройство и назначение воздуховода

Основной задачей вентиляционной системы считается вывод за пределы помещения вредных веществ, дыма, неприятных запахов. Кроме того, она отвечает за очистку воздуха. Обычно в частных домах расстановка мебели и техники внесена в план строительства, что позволяет выполнить вытяжку удобным способом. В квартирах проблемы с установкой плиты прямо под вентиляционным каналом или выводом вытяжки возникают гораздо чаще.

На сегодняшний день существует множество решений, как удлинить воздуховод, однако, специалисты не советуют устанавливать слишком длинные конструкции. Это связано с тем, что длина воздуховода отражается на КПД системы.

Кроме этого, вентиляционная труба для кухонной вытяжки не должна иметь много изгибов. Это также уменьшает её эксплуатационные характеристики. Опираясь на это, можно сделать вывод, что чем ближе вытяжка расположена к шахтному вводу, тем выше её работоспособность.

Важно! Не рекомендуется размещать плиту у стены, которая противоположна вентиляционной шахте, так как вентиляционный трубопровод будет слишком длинным. Стоит запомнить, что с каждым лишним метром производительность системы снижается.

Характеристики и особенности вытяжного канала в первую очередь зависят от типа вытяжки. Вентиляционные системы делят на два вида по расположению выхода: без вывода на улицу и с выводом. Соответствующая второму варианту система может иметь наружные трубы вентиляции, которые проводят сквозь стену или крышу.

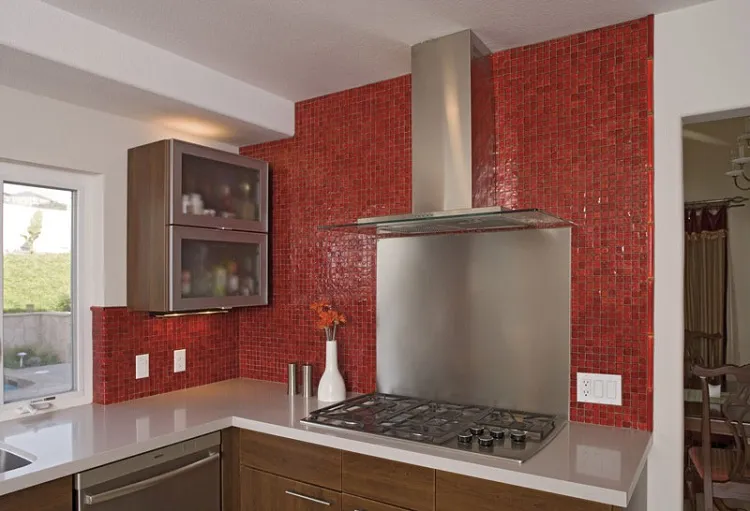

Для того, чтобы вытяжка выполняла свои функции, она должна располагаться прямо над плитой

Материалы, из которых выполняются трубы для вытяжки, могут быть разными, но наиболее распространёнными из них являются пластмассовые и гофрированные изделия. И те, и другие обладают своими достоинствами и недостатками, с которыми необходимо ознакомиться перед их выбором.

Классификация вытяжек

На сегодняшний день все вытяжки для кухни подразделяются по следующим показателям:

• по варианту установки;
• по принципу действия.

По варианту установки встречаются следующие типы вытяжек:

1. Подвесные. Такие аппараты устанавливаются непосредственно над плитой (закрепляются, как правило, на стену или мебель).
2. Встраиваемые. Установка таких устройств осуществляется внутри кухонного шкафа или специальной ёмкости. Встроенные приборы оказывают минимум влияния на дизайн помещения, а со своими задачами справляются не хуже, чем подвесные.
3. Настольные. Эти устройства не являются бытовыми и редко применяются в частных домах и квартирах. Наиболее распространены настольные вытяжные устройства на кухнях ресторанов и других заведений общественного питания.

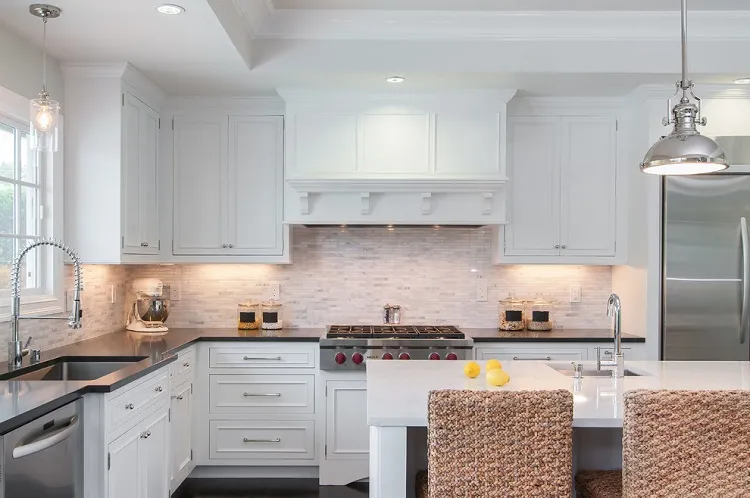

Встроенная вытяжка скрывается мебелью или специальным коробом так, что не видно ни самого прибора, ни вентиляционной трубы

По принципу действия все вытяжные устройства классифицируют на:

1. Фильтрующие. В такой вытяжной конструкции воздух циркулирует через специальный фильтр и, таким образом, очищается. Для таких устройств наиболее популярны угольные фильтры, но они нуждаются в постоянном уходе. Подобная система хорошо справится со своими задачами на небольшой кухне.
2. Втягивающие. Это оборудование осуществляет отвод вредных веществ и неприятных запахов непосредственно в вентиляционную шахту, которая предусмотрена планом постройки. Подойдёт для кухни, на которой часто готовят разную пищу.

Виды воздуховодов

На сегодняшний день выбор нужного для конкретного случая воздуховода не составит труда, благодаря множеству разновидностей. Рекомендуется осуществлять подбор этих изделий по их конструктивным особенностям. По этому показателю все воздуховоды подразделяются на два типа:

• встроенные;
• внешние.

Встроенные воздуховоды восприимчивы к инородным телам внутри конструкции. Поэтому при монтаже стоит учесть, что поверхность труб должна быть гладкой. В противном случае нарушится нормальная циркуляция воздуха и эксплуатационные показатели коммуникации снизятся.

Полезная информация! Встроенные воздуховоды монтируются в стенах. Их использование требует проведения периодических профилактических проверок и очистительных работ.

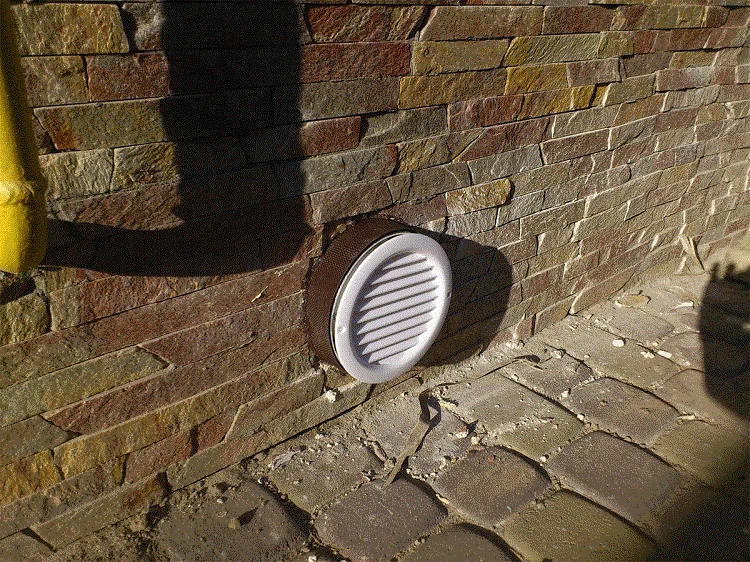

Вытяжная труба может выходить на улицу, для этого в стене проделывают отверстие

Внешние же выполняются в виде подвесных или стыковочных коробов, которые включают в себя трубы и другие конструктивные элементы. Внешний воздуховод, как правило, подбирается под дизайн помещения.

Виды воздуховодов по материалу

Все трубы для вытяжек подразделяются на два основных вида, в зависимости от материала производства:

• жесткие пластиковые;
• гибкие гофрированные.

Пластиковые

Пластиковые внешние вентиляционные трубы для вытяжек могут обладать круглым или прямоугольным сечением. На сегодняшний день наиболее популярны пластиковые воздуховоды с круглым сечением, так как круглая форма позволяет свести к минимуму сопротивление воздуха. Соответственно, КПД у таких воздуховодов выше, чем у прямоугольных. Последние же обладают более презентабельным внешним видом и лучше вписываются в интерьер кухни. Размеры пластиковой вентиляционной трубы для вытяжки могут быть разными, в зависимости от диаметра отверстия в вентиляционном стояке и сечения патрубка вытяжного прибора.

Очень важным параметром для нормального функционирования вентиляционной коммуникации считается правильное соединение отдельных элементов конструкции. Как правило, стыковка выполняется с помощью специальных комплектующих, которые можно приобрести вместе с вентиляционными трубами.

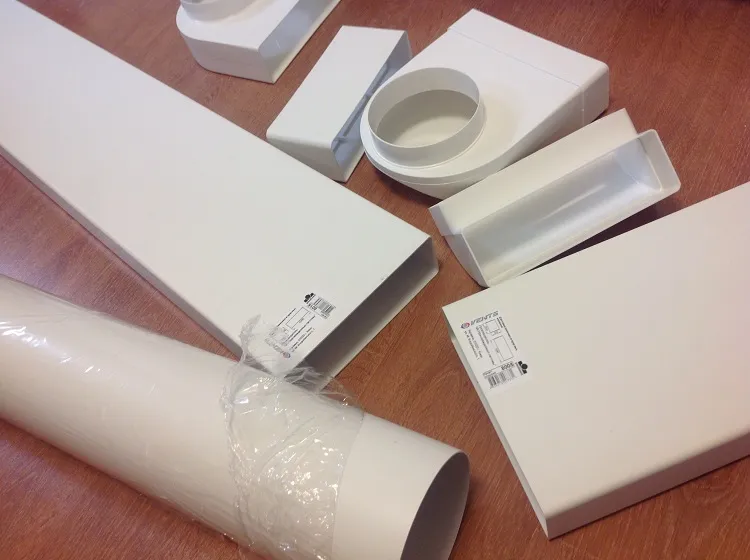

Пластиковые вытяжные трубы бывают с круглым и прямоугольным сечением

Рассмотрим основные плюсы использования труб из пластика в вентиляционной системе:

• пластик обладает отличными шумоизоляционными качествами;
• стенки пластиковых труб являются идеально гладкими, что позволяет воздуху циркулировать по ним, не встречая на своём пути никаких препятствий;
• пластиковые трубы не скапливают грязь и жир на своих стенках.

Гофрированные

Трубы для вытяжки на кухне могут быть гофрированными. Главный плюс такого воздуховода — это лёгкость установки. Гофрированная труба из металла, которая используется для вентиляционной системы, монтируется так: один её конец закрепляется к вытяжке, а другой к вентиляционной шахте. Фиксация гофротрубы происходит за счёт специальных стяжных хомутов.

Выход вытяжки выполнен в форме квадрата, поэтому при покупке гофротрубы рекомендуется сразу приобрести переходник, который позволит соединить конструкцию в единое целое.

Труба гофрированная для вытяжки имеет такие плюсы:

• гофротрубу можно растягивать, тем самым регулируя длину воздуховода;
• отсутствие соединительных элементов и углов минимизирует сопротивление внутри трубы;
• такие изделия стоят на порядок дешевле, чем пластмассовые;
• в случае необходимости благодаря гибкому строению можно провести монтаж гофротрубы, которая обладает показателем сечения выше, чем диаметр вытяжки. В этом случае также поможет стяжной хомут.

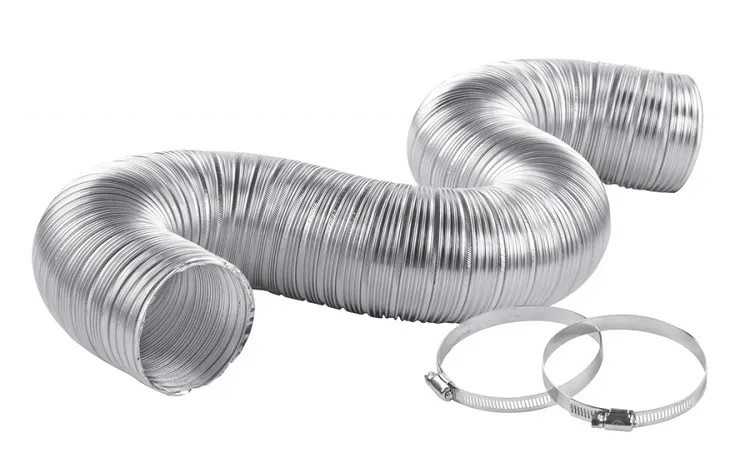

Гофрированные трубы гибкие, легкие и простые в монтаже — для их соединения с патрубком вытяжки применяют обычные хомуты

Параметры выбора вытяжки и воздуховодов

При выборе составляющих вентиляционной системы специалисты рекомендуют обращать внимание на такие моменты:

• показатель мощности вытяжного устройства;
• размеры вытяжного устройства;
• совместимость вытяжки с интерьером кухни.

Минимальный показатель мощности для вытяжки можно рассчитать по простой формуле: высчитываем объём кухни (для этого нужно умножить длину помещения на ширину и высоту), а дальше умножаем полученную цифру на 10. Таким образом, мы получаем минимальную мощность, которой должна обладать вытяжка в конкретном случае.

Кроме этого, вытяжка должна подходить по размеру к газовой плите. Если пренебречь этим правилом, то тогда вентиляция не имеет особого смысла, в нее не будут всасываться все пары и неприятные запахи — часть из них останется в помещении.

Как выбрать нужный диаметр для вытяжных труб?

При подборе диаметра вентиляционных труб для вытяжки на кухне необходимо руководствоваться важным правилом — выходное отверстие вытяжки не должно быть больше диаметра трубы. Если этим правилом пренебречь, увеличится сопротивление воздуха и, соответственно, уменьшится пропускная способность коммуникации. Наиболее правильное решение —выбрать диаметр вентиляционных труб для вытяжки так, чтобы он полностью совпадал с размером выхода в приборе.

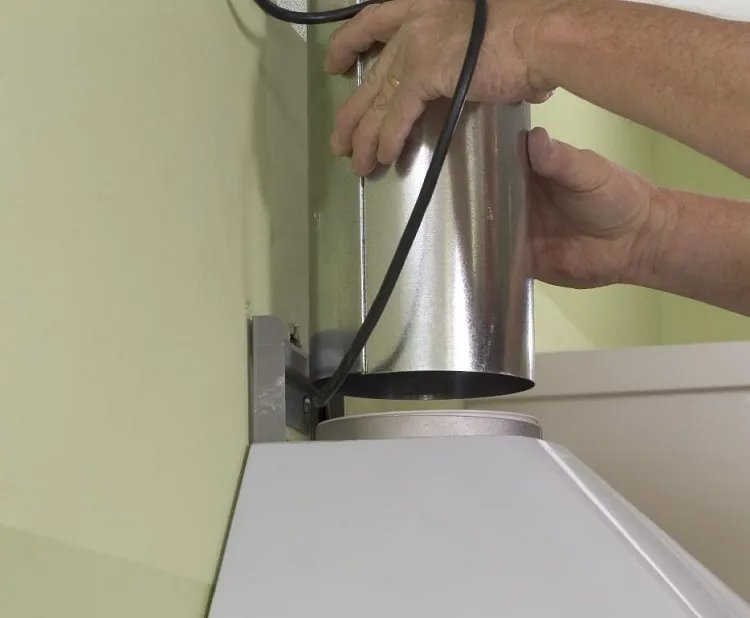

Диаметр трубы должен четко совпадать с размером патрубка вытяжного устройства

Кроме этого, важным фактором, который отражается на работоспособности системы, является то, как именно и с каким изгибом проходят трубы. Рекомендуется закреплять трубы под тупым углом (очень важно, чтобы угол не был больше 90°). В противном случае в конструкции может образоваться обратная тяга.

Важно! Каждый изгиб трубопровода под прямым углом уменьшает производительность системы на 10%.

Для того, чтобы обезопасить наружный канал от возможного возникновения обратной тяги, можно установить специальный клапан. Он будет осуществлять контроль и регуляцию за транспортируемым воздухом и не даст ему сменить направление. Перед тем, как начать монтаж вытяжки, необходимо подготовить оборудование, без которого не обойтись:

• вытяжка с мощностью, подходящей для конкретной кухни;
• специальные кронштейны для фиксации устройства;
• вентиляционная труба для вытяжки;
• стяжные хомуты;
• решётка вентиляции;
• переходники (при необходимости);

Инструменты для монтажа вытяжки:

• перфоратор или дрель;
• шуруповёрт;
• рулетка;
• маркер;
• строительный нож;
• ножовка;
• уровень.

Этапы монтажа встраиваемой вытяжки

Основные этапы по установке встраиваемой вытяжки включают в себя:

1. Вначале нужно подготовить необходимое место для встраиваемого устройства (ёмкость или шкаф). Важно, чтобы при этом не было никаких несоответствий в размерах.
2. В верхней стенке шкафа необходимо сделать отверстие для воздуховода. Там будет располагаться переходное кольцо.
3. На этом этапе необходимо зафиксировать шкаф к стене. Для этого используются кронштейны. Стоит запомнить, что расстояние от вытяжки до плиты указывается в инструкции. Чаще всего этот показатель составляет 65 см.
4. Далее панель вытяжного устройства закрепляется к шкафу или другой ёмкости.
5. В конце проводится установка наружных пластиковых вентиляционных труб для вытяжки. Концы труб стыкуются с отверстием вытяжки и вентиляционным каналом.

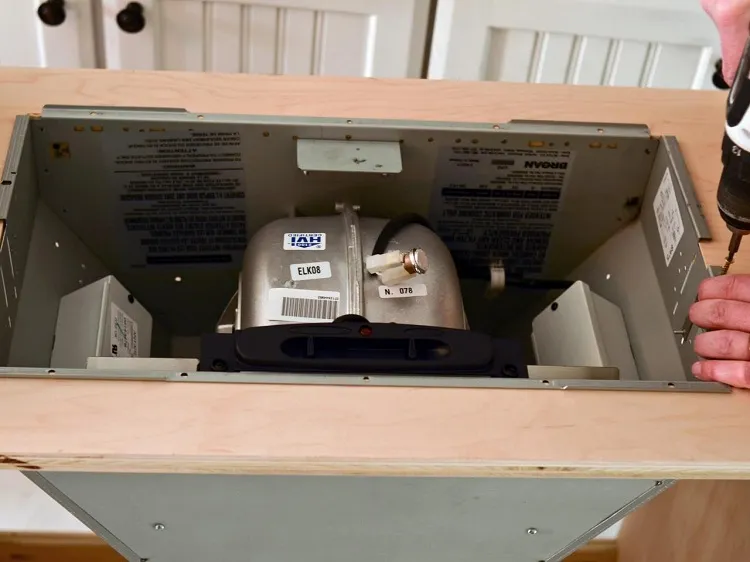

Шкаф или короб, в который будет встраиваться вытяжка, должен точно соответствовать размерам устройства, тогда оно будет закреплено надежно

Для того, чтобы система имела хорошие эксплуатационные показатели, необходимо выполнить её с соблюдением расстояния между отдельными частями, а также надёжно соединять все детали.

Этапы монтажа подвесной вытяжки

Установка подвесного устройства отличается своей простотой. Для такой вытяжки нет необходимости изготавливать специальную ёмкость или короб. К основным этапам монтажа подвесной вытяжки относят:

1. Вначале необходимо выполнить разметку в том месте, где будет крепиться вытяжное устройство.
2. Монтируется розетка с заземлением (обязательно рядом с вытяжкой).
3. На этом этапе устройство фиксируют к стене с помощью кронштейнов.
4. Далее, как и в прошлом случае, с помощью стяжных хомутов подключаются трубы для кухонной вытяжки.

Полезная информация! Наиболее популярным вариантом маскировки такой системы считаются кухонные шкафы. На сегодняшний день их ассортимент довольно обширен, что позволяет выбрать нужное решение для любого вкуса. Спрятать вытяжные трубы можно в специальном коробе из пластмассы или же провести их в навесном потолке.

Вытяжка в погребе

Подвал или погреб — это помещение, которое очень часто нуждается в вентиляционной системе. Воздух в таком помещении обычно застаивается и это неблагоприятно влияет на те или иные продукты, которые хранятся там.

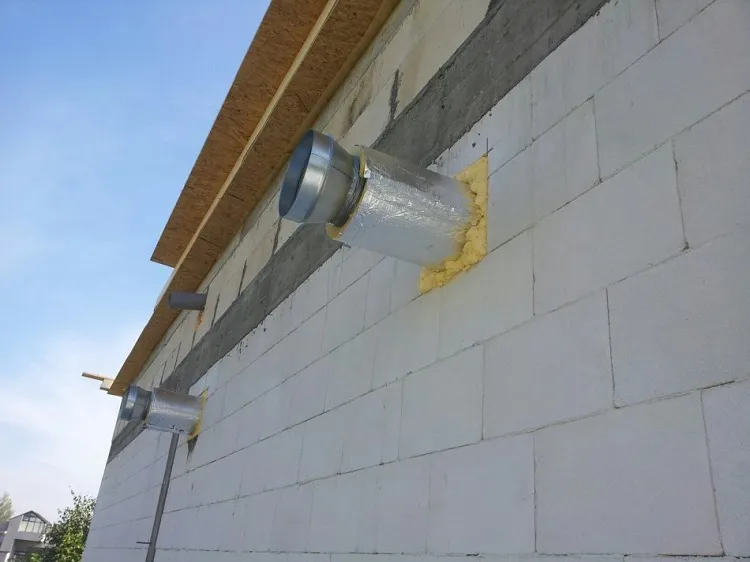

Вытяжка в погребе или подвале необходима и устраивать ее нужно, соблюдая принятые правила

Для обустройства правильной вытяжки в погребе помещении нужно придерживаться ряда правил. В противном случае плохо работающая вентиляционная коммуникация будет бесполезной. Запасы овощей и консервации при плохой работе системы будут подвержены гниению и другим негативным воздействиям подвального помещения.

Наиболее распространённое конструктивное решение для подвальной вентиляции — коммуникация из двух труб, одна из которых выполняет вытяжную функцию, а вторая — приточную. Каждая из этих труб монтируется на своём уровне. Выходы этих двух труб также располагаются на разных уровнях. Для вытяжной трубы выполняется отверстие в потолке подвала, а для приточной — в стене на расстоянии 50 см от пола.

Диаметр вентиляционных труб для вытяжки в погребе вычисляется по простой формуле: на 1 м2 погреба должно приходиться 26 см2 площади вентиляционного канала.

Для того, чтобы сохранить определённый порядок и стабильность в вентиляционной системе, нужно правильно располагать выход конструкции на крыше. Специалисты советуют монтировать такой выход над коньком крыши. Это позволит получить наилучшие показатели при эксплуатации подвальной вентиляции.

Как утеплить канализационную трубу на улице?

Утепление канализационной трубы на улице можно провести следующим образом:

1. Использование трубной изоляции. Трубную изоляцию можно купить в строительных магазинах, она представляет собой трубку из пенополиэтилена, которая одевается на трубу. Она может иметь различную толщину и диаметр в зависимости от размера трубы. Для установки изоляции на канализационную трубу нужно сначала измерить ее диаметр, затем нарезать нужную длину изоляции и нарезать ее вдоль, чтобы она легко надевалась на трубу. После этого трубу можно обернуть слоем утеплителя и закрепить изоляцию на трубе с помощью специальной ленты.

2. Использование минеральной ваты. Минеральная вата также может быть использована для утепления канализационной трубы. Для этого нужно обернуть трубу слоем минеральной ваты и закрепить ее на трубе с помощью пленки или клея. Важно помнить, что при использовании минеральной ваты необходимо защитить ее от влаги, чтобы она не потеряла свои утепляющие свойства.

3. Использование теплоизоляционной ленты. Теплоизоляционная лента представляет собой ленту из фольги или полиэтилена с клеевым слоем. Она может быть использована для утепления канализационной трубы, просто наклеивается на трубу и обертывается вокруг нее. Эта лента может использоваться в качестве дополнительного утеплителя на уже утепленной трубе.

Важно помнить, что при утеплении канализационной трубы на улице необходимо использовать материалы, устойчивые к воздействию влаги и атмосферных условий. Также необходимо обеспечить хорошую вентиляцию, чтобы избежать образования конденсата внутри трубы.
