Подключение вытяжки к системе вентиляции на кухне своими руками: пошаговая инструкция и видео

Не знаете, как правильно подключить вытяжку к вентиляции на кухне? Наша статья с пошаговым планом установки и видеоинструкцией поможет вам справиться с этой задачей. Узнайте, как правильно выполнить подключение вытяжки к вентиляции и обеспечить эффективную работу вашей кухонной вытяжки.

10 мин. 92.2k. 12 июля, 2021

Содержание:

1. Рассмотрим виды и принципы работы
2. Классификация вытяжек
3. Критерии выбора вытяжного оборудования
4. Проверка вентиляционного канала
5. Разметка
6. Особенности монтажа с учетом типа крепления
7. Как произвести подключение к вентиляционному каналу своими руками
8. Этапы подключения вытяжного устройства своими руками
9. Заземление и зануление, монтаж розетки
10. Установка приточного клапана
11. Законность подключения вытяжки на кухне при обще домовой вентиляции
12. Вытяжное приспособление для кухни без подключения к вентиляции

Чтобы подключить вытяжку к вентиляции, нужно согнуть гофру на выходе из кухонного шкафа и вставить конец в вентиляционную шахту. Можно воспользоваться пластиковыми соединителями для труб. Для герметизации стыки обработать силиконом. При полной герметизации КПД вентиляционной системы составит 100% .

Подключение вытяжки к вентиляции на кухне выполняется с помощью пластикового воздуховода или алюминиевой гофры.

При монтаже учитывают: вид вытяжки, особенности вентиляции, электроснабжения, площадь помещения и поверхности плиты. Для безопасности ставят защиту от тока, заземление.

Рассмотрим виды и принципы работы

В многоквартирном доме вертикальный короб шахты для вентиляции начинается в подвале и выходит на крышу. В каждой квартире ответвления заканчиваются решетками.

В зданиях предусмотрены три вида вентиляции:

1. Естественный отток воздуха за счет перепадов давления в шахтах.
2. Принудительная тяга на вентиляторах для притока и вывода воздуха. При автономной системе вентилятор работает на фасаде здания. Ставятся приточные клапаны. При централизованной сети в доме круглосуточно создают тягу приточные и вытяжные агрегаты.
3. Комбинированные варианты. Воздух подается принудительно и естественным образом уходит через шахту. При втором варианте приходит через окна, выводится с помощью вытяжных вентиляторов.

Подключение вытяжки своими руками нарушает стандартную вентиляцию. При установке пробивают отверстие, но сечение шахты не меняется. Чтобы улучшить воздухообмен ставят клапан-хлопушку. Он блокирует обратную тягу при работе вытяжки. После ее выключения клапан открывается.

Классификация вытяжек

При монтаже учитывают разновидность, особенности устройства, вид крепления. Вытяжные устройства работают на двух режимах очистки.

• Принудительный отвод – загрязненные воздушные потоки направляются через трубу из помещения в шахту. Проточные вытяжки отличаются высокой производительностью.
• Циркуляция потоков – воздушные массы проходят через угольные фильтры.

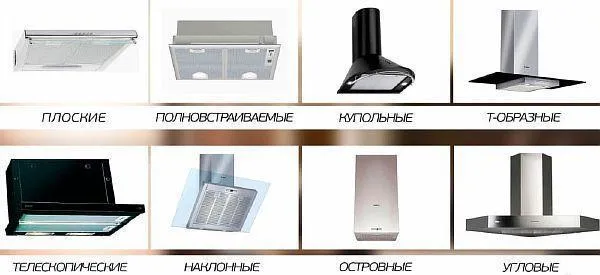

Кухонные вытяжки с подключением к вентиляции устанавливаются с отводами двух типов.

Разновидность отвода	Плюсы	Минусы
1.     Воздуховод из пластика (ПВХ)	Выполняется в виде эластичной трубы или узких элементов. Имеет эстетичный вид, компактен, ставится без дополнительного короба. Труба из ПВХ не шумит, не сопротивляется воздушным потокам.	Сложность сборки, обойдется дороже гофры. Короба из твердого пластика гудят и вибрируют.
2.     Алюминиевая труба (гофра)	Материал удобен для самостоятельной установки. Сгибается для соединения с отверстием нужного размера. Не шумит.	Не эстетичный внешний вид.

Плоские компактные устройства с фильтром просто монтируются без соединения с общей системой вентиляции, но имеют малую мощность. Купольные «зонтики» по мощности выходят на первое место среди агрегатов.

Производители выпускают каминные вытяжки с креплениями для стен, угловые – для угловых плит, островные с потолочными креплениями – для плит, стоящих в центре большого помещения. Материал – «нержавейка» или эмалированная сталь, реже — пластик. Для маленьких помещений таких как кухня создают встраиваемые выдвижные панели с трубой.

Критерии выбора вытяжного оборудования

Перед приобретением важно расставить приоритеты: комфорт или экономия. Конструкция, мощность, шумоизоляция и тип регулировки существенно влияют на цену. Выбор основывают на 4 основных критериях.

1. Мощность. Для ее определения потребуется расчет с учетом размеров помещения.
2. Шум. Включите прибор, чтобы оценить шумовой уровень. Для квартиры рекомендовано значение до 50 Дб. Бесшумные модели оснащены тремя вентиляторами или корпусом из звукопоглощающих материалов.
3. Материал и вид воздуховода.
4. Дополнительные приспособления: лампы для освещения рабочей зоны, одновременное автоматическое включение вместе с плитой, таймер для остановки по времени, пульт управления.

Отдельные модели идут с выбором рабочих режимов. Если планируется покупка циркуляционного прибора, то его стоит выбрать с индикатором засоренности фильтра.

Как определить мощность и производительность прибора? Расчет можно произвести следующим образом – какой объем воздуха очищается за 60 мин. По российским стандартам циркуляция воздуха должна осуществляться 12 раз в час. Чтобы рассчитать мощность, используют формулу:

S (площадь помещения) * H (высота стен) * 12 = М

Например, какая мощность требуется для кухни площадью — 8 м2, со стенами высотой — 2,8 м?

8 * 2,8 * 12 = 268,8 м3.

Если запланированы изгибы в трубе или длинная шахта, то добавляем 30%. С учетом потерей мощности получим:

268,8 м3 * 1,3 = 350 м3.

Проверка вентиляционного канала

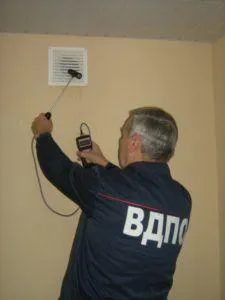

Перед началом работ проверяем исправность канала. Листок бумаги подносим к решетке. Если система работает нормально, он прилипает. Бумага не пристает, значит в вентиляционной шахте засор. Возможно, частичное обрушение. Канал нередко ломают сами жильцы для создания дополнительной площади.

Проведите вторую проверку при открытых окнах. Если листок не прилипает, тяги нет, следовательно, надо прочистить или восстановить шахту.

Разметка

Расстояние от плиты прописано в инструкции. В ходе разметки нужно отметить центр варочной поверхности. Вытяжка должна располагаться по этой оси. Для разных плит определена своя высота крепления.

Нижний предел увеличивать запрещено из за высоких температур, попросту говоря чтоб вытяжное устройство не расплавилось. Верхний предел оптимизируют с учетом роста человека, который в дальнейшем будет пользоваться устройством. Подсоединение к вентиляционному каналу важно выполнить с минимальным числом изгибов. Каждый поворот трубы снижает тягу на 10%.

Особенности монтажа с учетом типа крепления

Смотреть видео: как произвести установку на кухне своими руками

Установка вытяжки своими руками. ЯСАММОГУ-ТВ

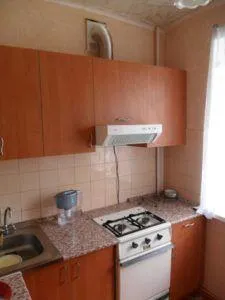

Подвесные плоские вытяжки не соединяют с воздуховодом. В комплекте к ним идут элементы для крепежа в нижней части шкафа. Места креплений намечают карандашом. Просверливают углубления. Фильтры снимают, чтобы открыть отверстия для креплений. Крепеж собирают, присоединяют. Вытяжку проверяют по уровню. Остается подключится к электросети через розетку.

Настенные устройства крепятся на металлические уголки. Корпус опирается на раму, которая присоединяется к стене шурупами. Используют саморезы — шпильки, если по стене кухни  проходит газовая труба. Корпус фиксируется на шпильке гайкой на нужном расстоянии. При необходимости расстояние наращивают деревянными брусками.

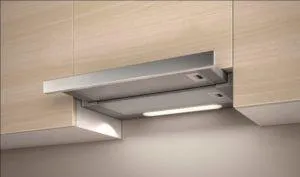

Встроенные вытяжки располагают в навесном шкафчике над плитой или на полке вашей кухни. Для примерки корпус помещают в шкаф. Замеряют расстояния, проверяют по уровню, по центру. Если примерка прошла успешно, размечают места отверстий. Шкаф снимают, сверлят в нем проходы для вывода к вентиляции.

Островные приборы для создания тяги закрепляют на потолке. Если воздуховод не достает до вентиляции, то можно самостоятельно установить циркуляционное вытяжное устройство. При любом виде оборудования важно создать прямой путь к шахте без заломов.

И если монтаж оборудования будит проводиться своими руками, то на данный момент нужно обратить особое внимание.

Как произвести подключение к вентиляционному каналу своими руками

Потребуется гофра (короб), решетка, клапан, инструменты. При прямом подключении гофрированный воздуховод совмещают с вентиляционным каналом. Для четкой стыковки ставят круглую решетку. Гофрированная труба может нарушать внешний вид кухни. Ее маскируют в ящике из гипсокартона или коробе.

Читайте статью про гофрированные трубы и их использование в вытяжных системах на кухне.

Смотреть видео: как самостоятельно на кухне установить вытяжное приспособление

ВЫТЯЖКА и ВЕНТИЛЯЦИЯ — 1. Лучшее совмещение.

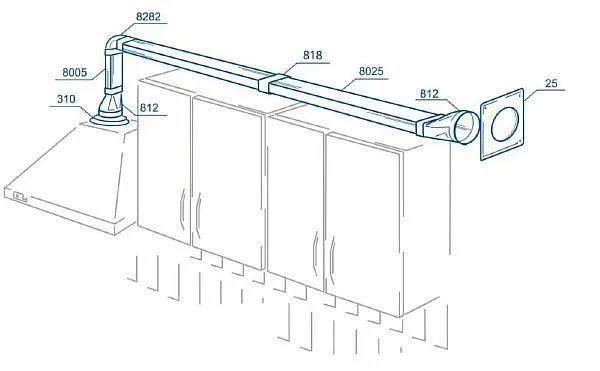

Конструкции из ПВХ собирают из труб, если есть повороты и изгибы, то необходимо подсоединить соответствующие углы, затем получившуюся конструкцию доводят до вентиляционного отверстия. Желательно заранее подготовить схему. Поворотов должно быть минимум.

В комплект входят углы для поворотов, переходники, настенные панели, крепления. Необходимо правильно рассчитать размер пластиковой конструкции. Стыки и соединения самостоятельно обрабатываются герметиком.

Этапы подключения вытяжного устройства своими руками

Устанавливать встроенное в шкаф оборудование сложнее. Чтобы правильно выполнить работу, соблюдаем следующую очередность.

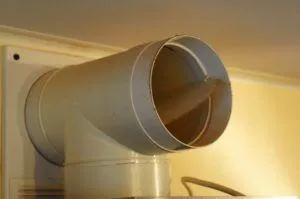

1. Изготавливаем или приобретаем антивозвратный клапан (хлопушку).

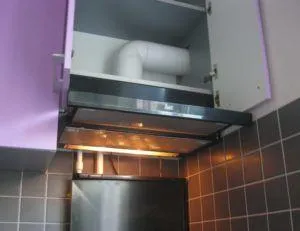

2. Корпус ставим в шкаф над электрической или газовой плитой на кухне. Закрепляем, щели замазываем герметиком или специальной пеной. Корпус приклеиваем к шкафу для нейтрализации резонанса. Устанавливаем хлопушку. Размечаем отверстия на шкафчике.
3. Снимаем шкаф. Электрическим лобзиком вырезаем по разметке лишнее в нижней стеке и если необходимо во внутренних полках.
4. Подключаем воздуховод. Обрезаем гофру, оставив запас. Углы подрезаем, загибаем наружу. Стыки заполняем герметиком из силикона.
5. Над кухонным шкафчиком крепим короб для соединения гофры с шахтой вентиляции. Стыки заполняем силиконом, крупные щели запениваем.
6. Вытяжку прикручиваем с помощью саморезов или дюбелей. Одеваем кухонный шкафчик.
7. Гофру крепим на вытяжке специальным хомутом. Соединения обрабатываем герметиком.

Заземление и зануление, монтаж розетки

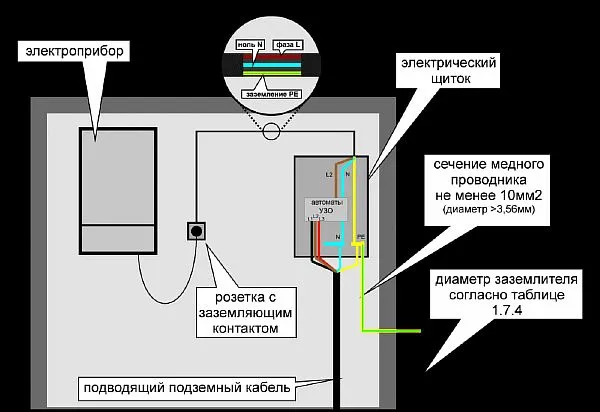

Данную работу доверьте электрику! При установке вытяжку подключают через три провода: фаза, земля и ноль. Заземление спасает от перепадов напряжения. Это желтый провод с зеленой полоской.

При наличии евро-розеток используем контур заземления. Провод соединяют клеммами с полосами или отметкой Ground (GND). При отсутствии разъема под заземление, его разрешается изготовить из провода, соединенного с частью корпуса из металла.

Евро розетки есть не во всех квартирах. Для зануления провод подсоединяют к глухой нейтрали в трубе или шине под электрощитом. Нулевые провода располагаются на штыре. От него протягивают многоканальный провод (сечением от 2,5 мм2). Вытяжку соединяют с автоматом на 6.3А.

Опасно! Отключать провода, соединенные с занулением нельзя. Новый провод набрасывают поверх старых и затягивают гайкой. На гладкой поверхности можно зафиксировать контакты хомутом. Если вы не специалист в этом деле, обратитесь к профессионалу!

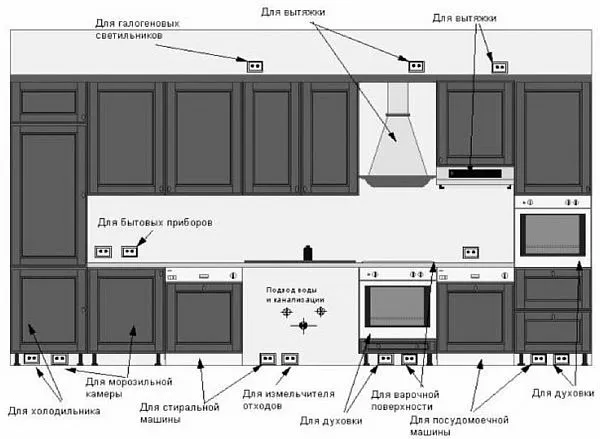

Розетку подбираем с учетом того, что большинство вытяжных приборов имеют трёхжильные провода. Ставим розетку на кухне над шкафами на высоте 2-ух метров. Она не должна размещаться возле мойки, плиты или загромождаться приборами. На открытом месте розетку прячут в специальный короб.

Установка приточного клапана

При установке приточного клапана обще домовая вентиляция не должна перекрываться. Поэтому монтируют решетку с клапаном и местом для закрепления воздуховода. Вместо решетки подойдет обратный клапан с анти возвратным механизмом.

При закрытом клапане помещение кухни вентилируется как обычно через отверстие или окно. При запуске вентилятора хлопушка закрывает его. Воздух запирается в канале, обратная тяга не идет. Движения клапана регулирует пружина. Хлопушку покупают, иногда изготавливают своими руками из алюминия, оцинковки или жести.

При подготовке отверстий для вытяжки самостоятельно прорезаем квадрат в верхней стене шкафчика, добавляем запас 3-5 мм для хлопушки. Монтируем обратный клапан в вентиляционное отверстие, обрабатываем края герметиком.

Законность подключения вытяжки на кухне при обще домовой вентиляции

Строители старых многоэтажек не учитывали, что будущие жильцы через много лет поставят вытяжное оборудование. Поэтому они не предусмотрели индивидуальные кухонные вентиляционные каналы. Подключение вытяжных устройств в таких домах меняет давление в системе. В квартире готовят или курят, а ароматы затягивает к соседям. Что по этому поводу говорит закон?

СНиП 41.01.2003 разрешает сочетать разные способы вентиляции. Смешанные системы могут соседствовать с естественными и механическими. Подключаться к индивидуальному вытяжному каналу квартиры разрешено.

Если вся система функционирует нормально, то посторонние запахи не должны попадать к соседям. Проблемы возникают из-за ошибок в монтаже. Законность подключения не вызывает сомнений, но перед его проведением надо вызывать специалиста по вентиляции.

Вытяжное приспособление для кухни без подключения к вентиляции

Плоские или подвесные вытяжки с фильтром служат в двух режимах. Прогоняют воздух через фильтр (рециркуляция) или выводят на улицу. Фильтры меняют раз в полгода. Кухонные вытяжки без подключения к вентиляции устанавливаются не сложно. Нужно изучить крепеж, отметить на стенах места креплений с учетом расстояния. Просверлить, установить дюбеля, прикрутить навесы. На них крепят оборудование.

Вытяжки с фильтром имеют низкую производительность. Для усиления мощности в канал воздуховода можно самому врезать дополнительный вентилятор. Установить переходники, шнур питания. Встроенный вентилятор со временем можно поменять на наружный с показателями до 2000 м3/ч.

На кухне монтируют приборы для притока воздуха: оконные вентиляторы, проветриватели. В старых зданиях герметичные окна и двери нарушают естественный воздухообмен. Тяга исчезает, появляется плесень, влажность. Проветриватель крепится на окно или стену. Он пропускает ограниченный объем воздуха и создает здоровый микроклимат в помещении.
